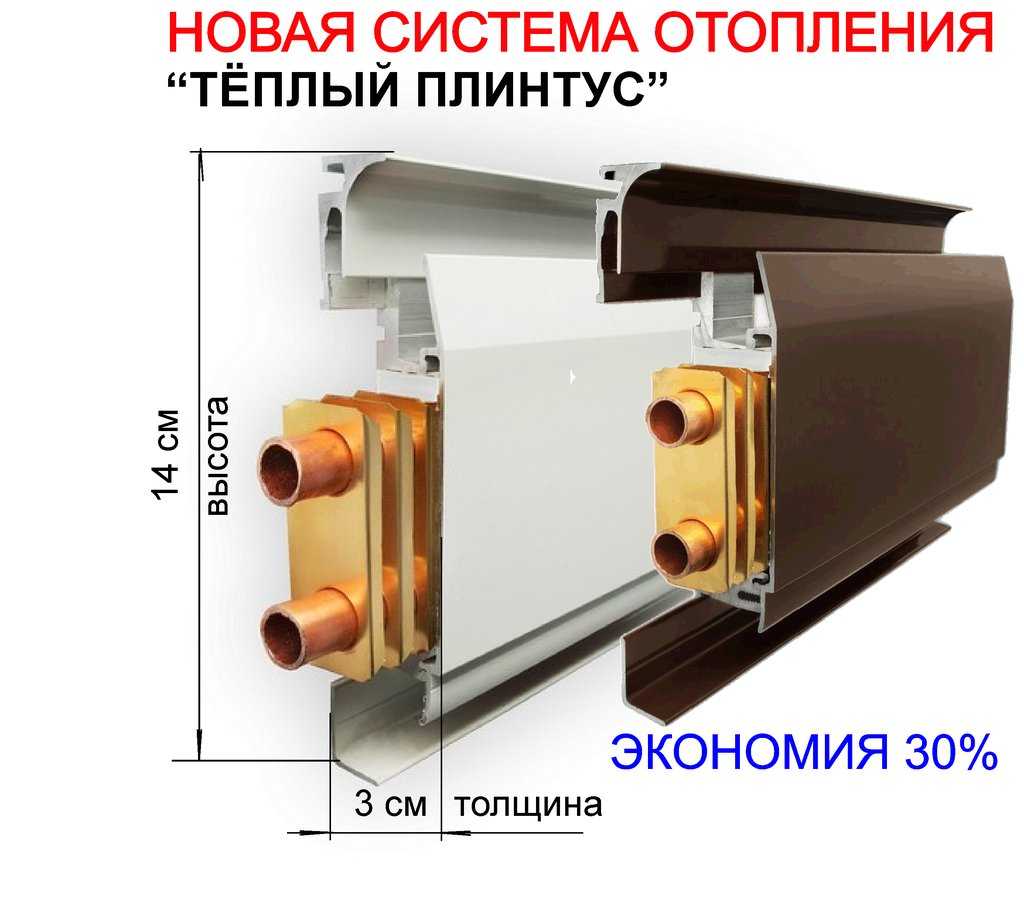

Теплый плинтус

Отличия тёплого плинтуса TherModul от отечественных и зарубежных аналогов

Больший диаметр трубок — 15 мм (ускоряет нагрев и экономит количество нагреваемой воды)
Теплопередающие рёбра из алюминия ( коэффициент теплопередачи = 230 Вт/м*К, что в 2 раза выше латуни и в 0,5 стали)
Ребра радиатора жёстко обнимают медную трубку (создавая максимальную теплоотдачу)
Отсутствие пластиковых деталей (только медь и алюминий)
Передняя панель на защёлках (возможен монтаж в труднодоступных местах + эстетика)
Соединение трубок при помощи пайки или опресовки (наиболее надёжные соединения)
Допускается использование при монтаже неоригинальнх комплектующих ( легко доступных в продаже)
У электрических моделей 100% теплоотдача за счёт плотного прилегания специального резистора к кожуху
Комбинированая версия вода + электричество (для использования в межсезонье)
Сертификация и соответствие европейским стандартам EN442 и РОСТЕСТ (важно для строительных компаний)
Полный спектр расчетных формул и параметров (для самостоятельного расчёта материалов)

Воздушное отопление

  Установку системы воздушного отопления важно планировать на стадии подготовки к строительству дома. В будущем при обновлении системы понадобится серьезно изменять конструкцию.

Пример 9

Схема работы воздушного отопления в доме

Пример 9. Схема работы воздушного отопления в доме

  Данная система нуждается в постоянном осмотре и уходе – это, к примеру, замена фильтров, чистка трубопровода.

  Воздушную систему избегают использовать владельцы домашних животных и люди, страдающие аллергией, поскольку принцип работы устройства состоит в циркуляции воздушных потоков. В итоге пыль и шерсть поднимается и разносится по всему дому. Таким образом, можно сделать вывод, что печной тип отопления в этом смысле предпочтительнее.

ТОП-4 теплых плинтусов, представленных на рынке

Этот рынок пока не характеризуется огромным ассортиментом продукции, но выбрать есть из чего.

Несколько советов

• Длина водяного контура в комнате не должна превышать 15 метров, если потребуется больше – следует прибрести 4 автономные части для минимизации теплопотери.
• Эффективность прибора уменьшается, если скрыть его за мебелью. При установке следует оптимально использовать свободное пространство.
• Не стоит приобретать наклейки для имитации дерева или камня. Они значительно уменьшают теплоотдачу. Лучше сразу купить панели с необходимым рисунком.

Несколько советов по установке

• На стену перед монтажом отопителя нужно наклеить изоляционную ленту класса В1. Она станет дополнительной противопожарной защитой.
• Крепежи для электроплинтусов устанавливаются с шагом в сорок сантиметров.

Соединения плинтусов производятся с использованием термостойкого кабеля

Все используемые кабели и соединения должны иметь высокий класс термостойкости – не менее В1.

Область применения, цены, производители

Поставить плинтусный обогреватель можно в любом помещении любого назначения. Есть специальные модели для условий повышенной влажности. С точки зрения дизайна они практически идеальны: не портят интерьер и не привлекают внимания. По ощущениям — очень комфортно находится в таком помещении: воздух свежий и нет посторонних запахов.

Есть только одна особенность: они эффективны в домах с постоянным проживанием. Как минимум, с постоянным отоплением в режиме на низких температурах и периодическом повышении до комфортного уровня. Режим быстрого нагрева — это не их область применения: мощности мало. Требуется длительный по времени нагрев.

На рынке есть как европейские производители, так и отечественные. С ценами и качеством как обычно: у европейцев красиво, надежно, дорого; у отечественных — дешевле, но хуже сделано. И разница не только во внешнем виде. С этим часто более-менее нормально. Проблема в возникновении скрипов и щелчков в системе при резком нагреве и остывании. Эта проблема характерна для соединения двух металлов: разное температурное расширение провоцирует возникновение такого эффекта. Европейцы производят такую технику уже десятки лет и научились с этим бороться. Наши — пока не умеют. Так что вот такая особенность. Исходя из этого, в спальни по возможности ставьте теплые плинтусы от проверенных и маститых производителей.

Есть модели с медными пластинами. Они имеют очень высокую теплоотдачу и соответствующие цены

По названиям и странам производителей примерно так:

• Хемо Термборд — Австрия
• Best Board (Бестборд) Австрия
• Термаскерт — Англия
• Термия — Украина
• Аврора — Украина
• Мистер Тектум — Россия
• КЗТО — Россия

Водяное плинтусное отопление

Основные составляющие такого плинтусного отопления — плинтусные радиаторы отопления, распределительный коллектор, а также трубки из пластика, который не пропускает кислород.

Систему плинтусного отопления подключить можно к центральному отоплению в том случае, когда температура теплоносителя составляет не более 85°С, а давление – не более 3 атмосфер. Выдержать такие параметры нужно во избежание так называемого гидравлического удара. При монтаже отопления также следует обязательно учитывать такие рекомендации:

1. Предпочтительнее применять именно медные трубки вместо обычных пластиковых.
2. Можно использовать теплообменник, который принимает тепло от центрального отопления, и встраиваемый с помощью особых пластин из меди.
3. Смонтировать термостаты к каждому из радиаторов.
4. Можно установить специальный сервопривод на специальном распределительном коллекторе.
5. Установить циркуляционный насос, термометр и манометр.

Виды греющих плинтусов

Система плинтусного обогрева может быть двух типов: с электрическими и водяными нагревателями. На стадии монтажа сложнее система с водяными теплыми плинтусами (требуется коллекторное или лучевое подключение), но при эксплуатации она более экономична. Электрический теплый плинтус монтируется быстро — надо только закрепить обогреватели к стене, сразу поле монтажа он готов к работе. Но расходы на отопление, как и у любого электроотопления, высокие.

Одна из самых незаметных систем отопления — теплый (греющий) плинтус

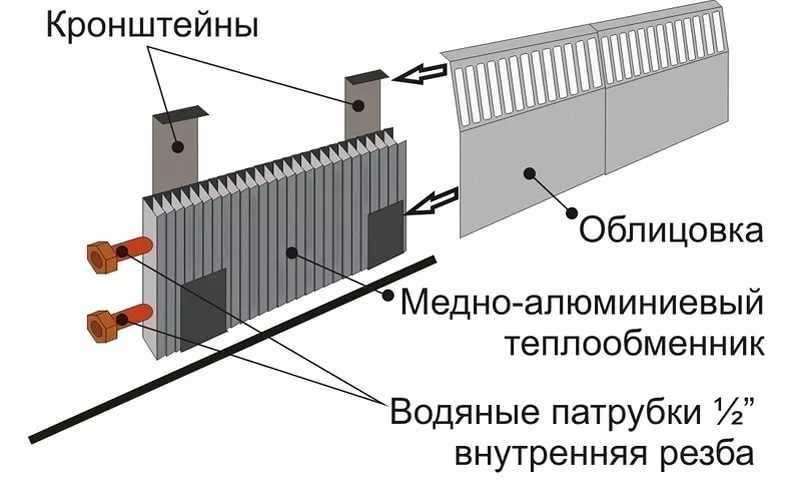

Устройство отопления с водяным теплым плинтусом

Система водяного плинтусного отопления отличается только нестандартной формой отопительных приборов. Ключевые составляющие не отличаются от стандартных: нужен водогрейный котел, коллекторный узел и система труб, при помощи которых подключается теплый плинтус.

Есть еще комбинированный теплый плинтус — с электрическим ТЭНом и трубами для теплоносителя

Обратите внимание: оптимальный режим работы системы — низкотемпературный. На подаче 40-50°C, на обратке примерно на 5°C ниже

Потому подбирать котел или строить систему надо исходя из этого

Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры

Потому подбирать котел или строить систему надо исходя из этого. Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры.

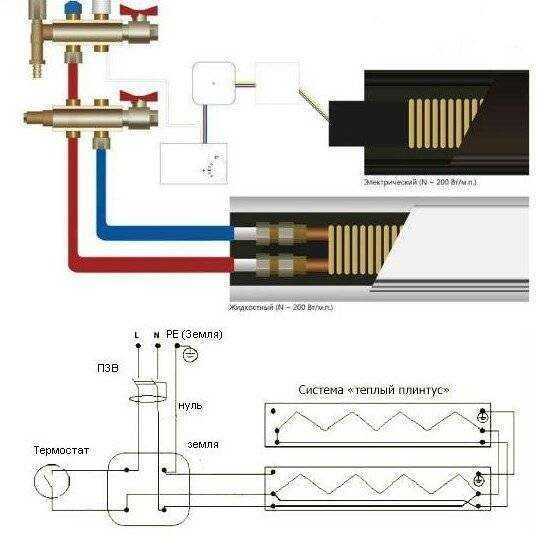

Способ подключения

Есть особенности и в выборе способа подключения. Последовательное подключение всех плинтусных обогревателей в комнате неэффективно: пока теплоноситель дойдет до последних в ветке обогревателе, он сильно остынет и они почти все время будут оставаться холодными.

Лучевая схема подключения выглядит примерно так

Для водяного греющего плинтуса используется лучевая система: приборы подключаются по одному или попарно. Для этого в систему встраивается коллекторный узел, к которому подключаются трубы, которые идут на отопительные приборы. Недостаток такой системы — большой расход труб. Ведь к каждому прибору (или небольшой группе) идет две трубы — на подачу и обратку. Расход труб намного больше, но распределение тепла более равномерно и сама система более надежна. Почему более надежна? При повреждении труб или радиаторов в одной группе, все остальные работают нормально.

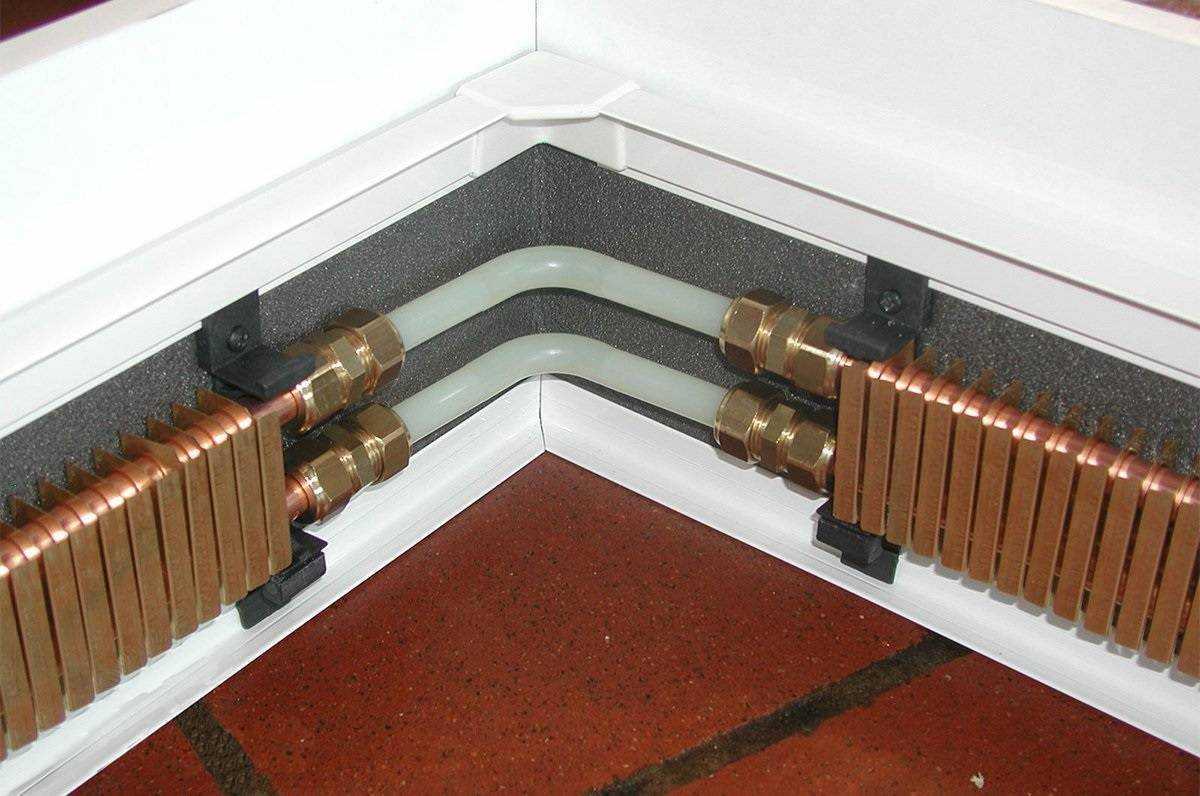

Особенности монтажа

При устройстве водяного плинтусного отопления, трубы обычно прячут в пол. Прокладывать их вдоль стен не получится, так как место занято отопительными приборами. То есть, монтаж водяных теплых плинтусов возможен только на стадии ремонта — придется подымать полы.

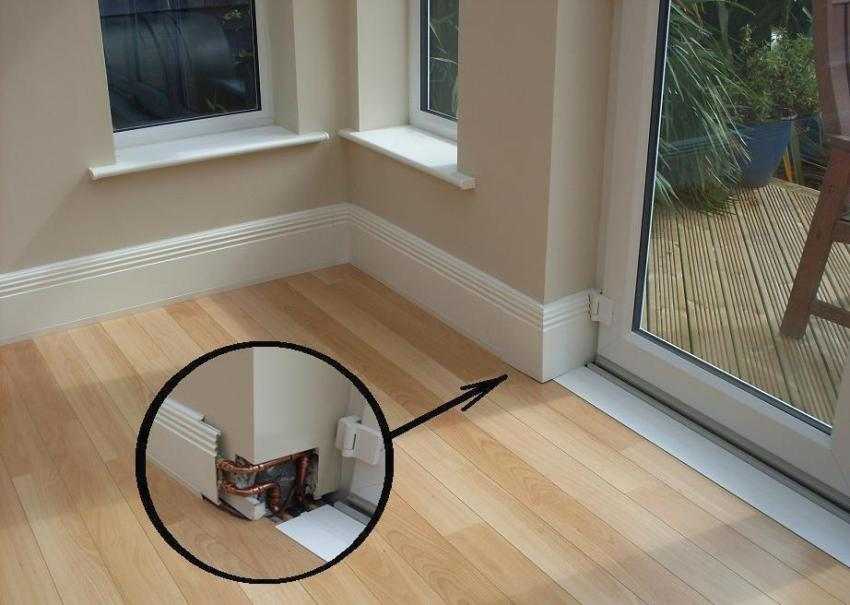

В смонтированном состоянии очень привлекательно

Укладывать в стяжку рекомендуют специальные полимерные трубы — они не подвержены коррозии и имеют низкую теплоотдачу, то есть потери тепла при транспортировке теплоносителя будут небольшими. Но так как доступность для ремонта у этих систем невелика, брать надо качественный товар известных производителей, а это недешево.

Электрический теплый плинтус

Электрический теплый плинтус внешне от водяного отличается только наличием клемм для подключения питания. В остальном вид тот же. Это две трубки с перпендикулярно закрепленными алюминиевыми/латунными/медными пластинами. В нижней трубке расположен нагревательный элемент – ТЭН, в верхней прокладывают провода для подключения.

Общее устройство греющего плинтуса

Монтировать и подключать электрический теплый плинтус намного проще. Его надо только закрепить, протянуть провода и подключить их к клеммам. Для поддержания заданной температуры в систему встраивают терморегулятор, который включает и отключает нагреватели. Использование термостатов желательно, так как он оптимизирует работу — экономит электричество.

Монтаж действительно несложный, но подключать электрический теплый плинтус надо к выделенной линии с правильно подобранным номиналом автомата защиты и медными одножильными проводами соответствующего сечения. Так что и в этом случае требуется ремонт – проводку принято прокладывать в стене, а для этого надо делать штробы, то есть ломать стены.

Преимущества и недостатки системы

Системы плинтусного отопления имеют ряд преимуществ и недостатков по сравнению с традиционными системами. К преимуществам можно отнести:

• эффективность – быстрый и равномерный прогрев всего объема помещения;
• экологичность – так как отсутствует конвекционное движение воздуха, вызывающее взвешивание пыли, а инфракрасное тепло от нагретых стен положительно воспринимается живыми организмами;
• экономичность – расход энергии на отопление меньше, чем у традиционных систем за счет уменьшения требуемой температуры теплоносителя.  Экономия может составлять 30 – 40 %;
• эстетичный внешний вид – система «теплый плинтус» не нарушает оформление интерьеров;
• предотвращение возможности образования конденсата на наружных стенах и появления плесени или грибков;
• несложность монтажа – плинтусное отопление можно сделать своими руками при наличии простейших навыков.

К недостаткам системы относятся:

• относительно высокая стоимость, связанная с дорогими материалами, используемыми при ее устройстве;
• ограничение по протяженности – один отопительный контур не должен превышать 15 погонных метров по длине, иначе эффективность его резко падает;
• особые требования к отделке наружных стен, так как их постоянный нагрев может вызвать коробление отделочных покрытий;
• плинтусные короба и наружные стены нельзя загораживать мебелью, так как это уменьшит эффективность теплового излучения.

Несмотря на некоторые недостатки, системы плинтусного отопления можно отнести к более технологичным и совершенным, чем традиционные системы, и постоянно возрастающие требования по энергосбережению приведут к более широкому распространению этих систем в строительстве.

https://youtube.com/watch?v=oXe3HHR43oo

Не забудьте оценить статью:

Как самостоятельно установить тёплый плинтус

Монтаж водяной системы отопления начинается с установки коллектора. К нему подключаются две трубы (одна на подачу, другая на забор теплоносителя), запитанные на тепловой агрегат.

Максимальная длина контура не может превышать 12,5-15 м. В тех случаях, когда требуется устройство более длинного контура, устанавливается дополнительный коллектор. Трубы прокладываются по периметру помещения в подготовленное основание (планка) с теплоизоляцией.

Между трубами и полом оставляется зазор не менее 1 см. Это предотвращает перегрев элементов системы. Крепление модулей производится с помощью фитингов. После монтажа труб делается проверка работы системы, после чего они закрываются лицевой панелью.

Электрическая система отопления подключается непосредственно к электрическому щитку. Для этих целей он должен быть оснащён отдельным автоматом. Провода, устанавливаемые в систему, должны иметь сечение не менее 2,5 мм. Каждый контур имеет свой термостат и температурный датчик. Греющие плинтусы должны располагать от стены на расстоянии не менее 1,5 см.

Характеристики

Система отопления тёплый плинтус очень хорошо подходит для строений с плохо утепленными стенами, в бревенчатых домах, например. Тепло от плинтуса хорошо будет прогревать вертикальные поверхности поднимаясь вверх. Также комфортная температура распространяется на пол. Нет ощущения сквозняка по ногам.

В целом большое число составляющих для изготовления конструкции можно рассчитать собственными силами. Нужно учесть размер комнат, стоимость коллекторов, трубок из желаемого материала, кабеля, просчитать теплопотери. Учесть все элементы на этапе проектирования. При желании изучить профессиональную литературу, можно всё сделать своими руками качественно и дёшево.

Расчёт тёплого плинтуса

В основе расчёта длины греющих плинтусов лежат нормы обогрева помещений. Стандартным показателем для жилых комнат считается 60-100 Вт тепла на 1 кв. м. Он актуален для средней полосы России. Для северных регионов норма обогрева помещений увеличивается до 150-200 Вт.

Помимо региональной поправки необходимо вносить и другие корректировки:

• на вид остекления;
• толщину стен;
• количество оконных и дверных проёмов и др.

После определения нормы отопления этот показатель умножается на квадратуру помещения, которое планируется отапливать. Полученное значение делится на количества тепла, выделяемое 1 погонным метром теплового плинтуса.

Монтаж системы водяного теплого плинтуса

Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.

Монтаж греющего плинтуса: надо знать нюансы

Расчет плинтусного отопления

Полный теплотехнический расчет отопления — дело долгое и сложное

Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой

Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.

Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.

Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы

Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).

Например, система будет работать с температурой подачи 50°C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.

Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков

Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.

Как действовать

Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).

Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе).  Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:

• По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.

  Крепится теплоизоляционная лента, а поверх нее крепежные элементы

• Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).

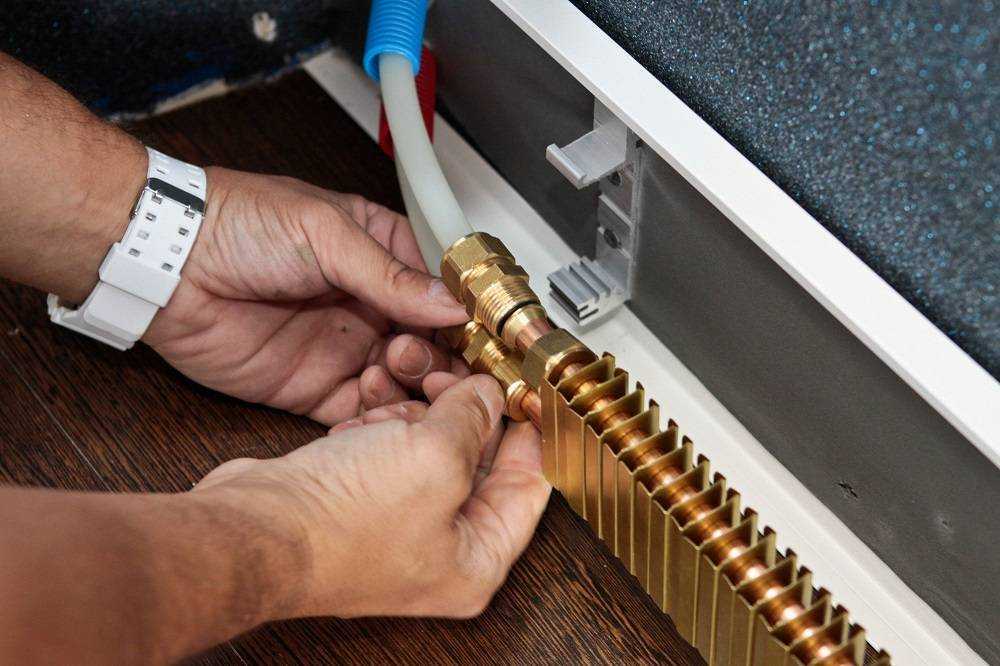

• В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.

  Устанавливаем куски и соединяем их в единое целое

• Герметичность системы проверяется при помощи опрессовки.

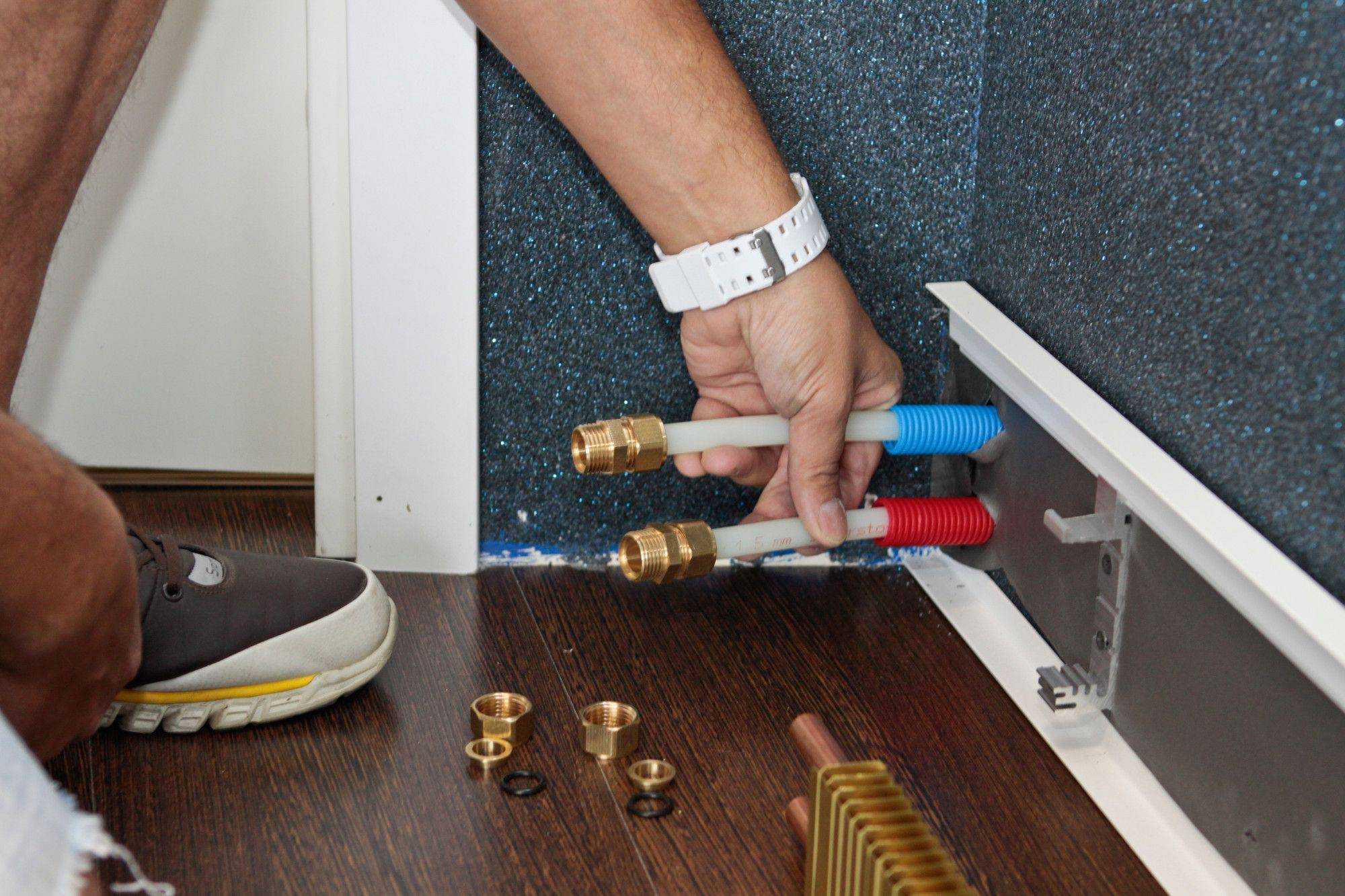

• Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.

  Так все выглядит когда все сделано

• После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.

Собственно, монтаж теплых плинтусов не слишком сложен

Но важна герметичность соединений и на это необходимо обратить особое внимание

Система панельно-лучистого отопления

Одной из разновидностей системы панельно-лучистого отопления является «теплый пол». В отличие от радиаторов, теплый пол не производит постоянной циркуляции пыли, является низкотемпературной системой и обладает всеми преимуществами не конвекционного (лучистого) принципа отопления. Недостатком отопления теплым полом является тот факт, что стены и углы помещения прогреваются недостаточно эффективно. О достоинствах и недостатках теплого пола мы уже говорили в предыдущих статьях.

Этим же недостатком обладают и системы отопления радиаторами и конвекторами. Поправить это положение можно только одним способом, прогревая стены, тем самым, изменяя качество стены, улучшая ее теплотехнические свойства. Кроме того, прогретая стена будет излучать тепло внутрь комнаты. А «тепловой экран», который создается вдоль наружных стен, будет препятствовать оттоку тепла из помещения.

Отопление в плинтусах: преимущества и недостатки

Преимуществ у плинтусного отопления достаточно много, и о парочке весьма существенных из них мы уже упомянули выше. Теперь этот список остается немного дополнить – как говорится, придать ему реальные очертания.

1. Равномерный прогрев помещения. Иначе и быть не может с таким принципом расстановки обогревателей. Мало того, равномерность прогрева заключается еще и в том, что по всей своей высоте воздушная прослойка между полом и потолком будет иметь практически одинаковую температуру.
2. Быстрый прогрев помещения, обусловленный использованием обогревателей конвекторного типа – они разгоняют воздух за счет особой конструкции. Так сказать, ускоренная конвекция воздуха в помещении.
3. Высокие эстетические характеристики. Ключевым моментом является то, что используются они «вместо плинтуса». Это говорит не только о небольших размерах радиаторов отопления, но еще и о том, что они никак не портят внешний вид комнаты – с точки зрения дизайна это наиболее привлекательные отопительные приборы для жилых помещений.

4. Экономичность в работе и обслуживании. Вопрос, конечно, спорный и в большей степени зависящий от типа плинтусной системы отопления. Если говорить об электрическом плинтусном отоплении, то его трудно назвать экономным.

Естественно, плинтусная разводка отопления, а вернее сама система подобного обогрева дома, как говорится, не без недостатков, но их у этого обогревательного комплекса насчитывается не много. Во-первых, это высокая стоимость системы, которую придется заплатить за эффективность работы и простое обслуживание – недешево обойдется и само оборудование, и производство монтажных работ. Во-вторых, плинтусные обогреватели оказываются неэффективными за мебелью – в большинстве случаев, если не сказать, что практически во всех 100 процентов, за диванами и шкафами их не устанавливают, что не только снижает эффективность системы в целом, но и создает некоторые неудобства. К примеру, если возникнет необходимость в перестановке мебели, то без переделки плинтусного отопления здесь не обойтись – так что все нужно продумывать заранее.

Электрическое

Теплый плинтус может питаться за счет электричества и обогревать дом, тратя только лишь электроэнергию, что во многих ситуациях предпочтительней. Принцип построения аналогичен, как и в случае с использованием теплоносителя.

Состав оборудования электрического теплого плинтуса включает в себя:

• Независимая линия питания от распределительного щитка;
• Блок управления, включающий регулятор и термодатчики, а также защиту;
• Электрические нагревательные элементы;
• Кожух, защитные декоративные панели.

Нагревательные элементы в таком исполнении представляют собой воздушные электрические тэны, которые подключаются последовательно до определенной длины блока, примерно 1,5 метра и каждый блок параллельно. Тэны располагаются внутри медных трубок, наполненных диэлектриком, чаще керамическим для защиты от короткого замыкания и удара током при касании. По второй трубке прокладывается питающий провод так же в изолирующей оболочке.

Размер тэнов позволяет изготавливать защитный кожух и корпус плинтуса меньшим размером. Чем при использовании теплоносителя. Часто конструкция не снабжается даже пластинчатым радиатором, достаточно прямого контакта воздуха с тэном. Минимальный размер ограничен только задачей обеспечения достаточного уровня конвекции через зазоры защитного кожуха.

Технические характеристики:

• Питание – 220В, 50Гц;
• Мощность нагревательного элемента – 200Вт;
• Протяженность одного блока – от 0,7 м до 2,5 м.

Тепло плинтус конструктивные особенности

Купить теплый плинтус стало возможно не так уж давно. На самом деле эта система была разработана с целью повышения эффективности отопления при меньших затратах энергии. Более того, смотрятся такие панели очень оригинально, а технология теплого плинтуса зачастую позволяет полностью отказаться от использования традиционных способов отопления при помощи радиаторов.

Внешне нагревательная панель выглядит как обычный напольный плинтус

Внешне тепло плинтус представляет собой планку, сделанную из алюминия, которая закрывает внутреннее содержимое короба. Если бы не весьма скромные размеры, можно было назвать это полноценным отопительным устройством, однако то, что короб имеет малую высоту, не сильно выпирает от стены и монтируется по периметру комнаты на стене около пола, дает ему право называться плинтусом.

Внутри короба располагается обогревательная система, которая может отличаться в зависимости от типа выбранного плинтуса. Понять, в чем разница можно, рассмотрев существующие типы теплых плинтусов.

Принцип действия тепло плинтуса как отопительного устройства

Очевидно, что это отопительное устройство получило свое название благодаря месторасположению. Крепят теплый плинтус там же, где и обычный – по периметру комнаты. Главное преимущество такой системы отопления – устройство подогревает не только окружающий его воздух, но и стены, с которыми оно соприкасается. Такая система позволяет лучше сохранять тепло и снизить теплопотери.

Положительно сказывается и тот факт, что снижается конвекция воздуха, а тепло равномерно распределяется по всей комнате, не концентрируясь в одном месте, как это часто бывает с традиционными радиаторами. Немалым преимуществом является то, что за счет медленного движения воздуха от плинтуса к потолку, пыль с пола практически не поднимается. А это не только значительно облегчает уборку, но и положительно сказывается на здоровье проживающих.

Для обогрева помещения использован электрический теплый плинтус

Температурные границы, в которых работает устройство, составляют 40-70 градусов и при помощи терморегулятора можно выставлять показатель в этих пределах. Как утверждают отзывы владельцев, теплый плинтус никогда не позволяет температуре воздуха опускаться ниже отметки в 20 градусов, а это можно считать вполне комфортной температурой для проживания. Конечно же, это касается случаев, когда расчеты необходимого количества элементов и их мощности были проведены правильно.

Если речь идет об установке электрического плинтуса, то стоит отметить еще и тот факт, что, как и одна секция любого традиционного радиатора, один сегмент теплого плинтуса выделяет 190 Вт тепла. При этом расход энергии на его производство в 3 раза меньше, а это немалая экономия на весь отопительный сезон.

Как отопительное устройство теплый плинтус может быть установлен практически в любой комнате. Ни размер, ни какое-либо расположение помещения не могут служить противопоказанием к его установке. Принято считать, что этот вариант оформления идеален для комнат с панорамным остеклением, где обычные радиаторы под окнами просто не поместятся.

Полезный совет! Теплый плинтус – идеальное решение для помещений с высокими потолками, где требуется дополнительный или же основной источник отопления. Главное – позаботиться о должной мощности устройства.
