Распределительная гребенка системы отопления: виды, назначение, подключение и монтаж

Правила размещения коллектора

В небольшом одноэтажном доме обычно имеется один распределительный коллектор. В этом случае его стараются размещать в котельной или вблизи от нее. В двух- и трехэтажных коттеджах применяют вариант системы отопления с несколькими коллекторами — по одному на каждый этаж.

При этом коллекторы могут подключаться как параллельно, так и иерархически, когда последующий коллектор подключается к одному из отводов предыдущего.

Установка собственной гребенки на каждом этаже позволяет уменьшить суммарное гидравлическое сопротивление системы и обойтись меньшим количеством труб.

О том, где именно будет располагаться коллектор, следует подумать еще во время разработки проекта дома.

Как самому соорудить коллектор?

Можно купить готовый узе, подобрав такой, который бы примерно отвечал потребностям вашего дома. Но добиться точного соответствия довольно сложно. Поэтому гребенку отопления лучше сделать своими руками. Разберёмся, что же для этого необходимо.

Этап планирования

Есть ряд параметров отопительной системы дома, которые следует знать, сооружая блок.

Число контуров, по которым будет проходить нагретая вода.
Количество и технические характеристики входящего в схему нагревательного оборудования.
Дополнительное оборудование, участвующее в монтаже. Имеются ввиду манометры, термометры, краны, накопительные ёмкости, клапаны, насосы и т.д.

Нужно предусмотреть и возможность увеличения нагрузки, если со временем понадобится встроить элементы, которые не учтены заранее. Это могут быть, например, солнечные батареи или тепловой насос.

Нужно заранее предусмотреть не только количество контуров, работающей в системе отопления, но и дополнительное оборудование, которое будет включено в общую схему

Определяем конструкцию блока

Конструкция будущего узла зависит от точки подключения каждого из контуров. Ведь существуют некоторые нюансы подключения, игнорировать которые нельзя.

Котлы (электрические и газовые) должны подключаться к гребенке сверху или снизу.
Циркуляционный насос следует подключать с торца конструкции.
Твердотопливные агрегаты и бойлеры косвенного нагрева тоже нужно врезать с торца.
Подающие контуры отопительной системы подключают снизу или сверху.

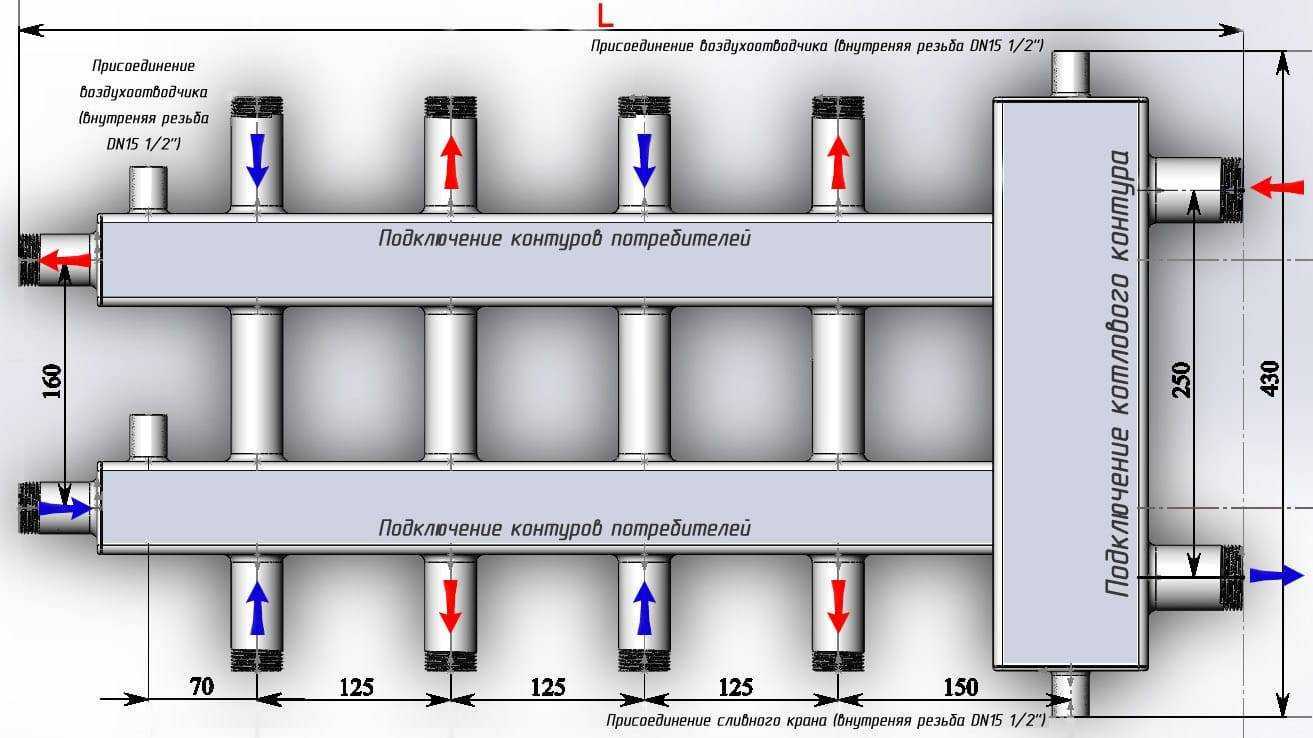

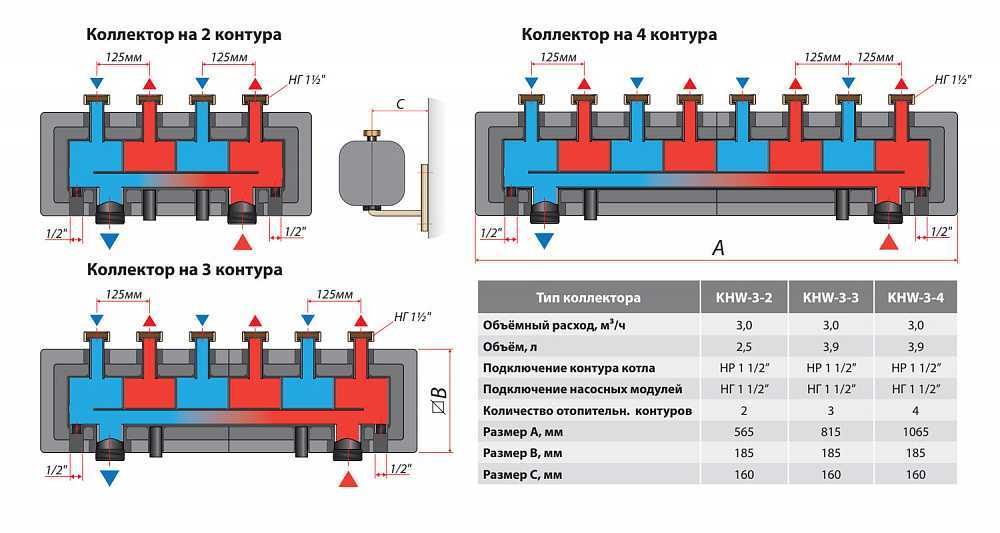

Для наглядности необходимо сделать чертеж будущего компактного и аккуратного узла. Это поможет определить количество и виды материалов, которые нам понадобятся. На чертеж наносятся и все необходимые размеры, резьбовые соединения с шагом резьбы. Следует обозначить все контуры, чтобы руководствоваться чертежом при подключении.

На этом чертеже представлен четырехходовый коллектор. Вы можете не делать чертеж и ограничится наброском, но не забудьте проставить на нем все необходимые для работы размеры

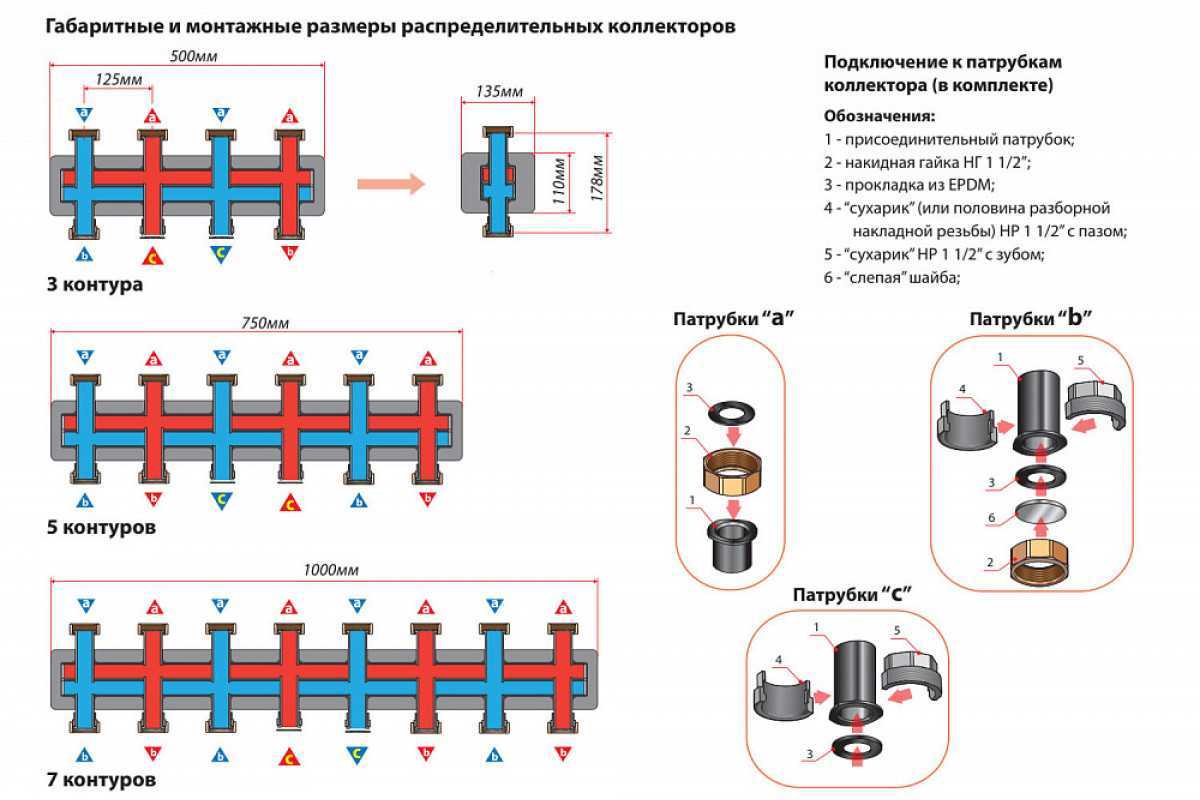

Расстояние между патрубками обеих гребенок должно составлять от 10 до 20 см. Это оптимальные параметры для обслуживания. В тех же пределах должно находиться и расстояние между самими гребенками подачи и обратки.

Последовательность работ

Для изготовления обеих гребенок могут быть использованы не только круглые, но и квадратные трубы. Последовательность выполняемых работ такова:

В полном соответствии с параметрами, указанными на чертеже, приобретаем все необходимые материалы.
Согласно чертежу производим соединение методом сварки труб с учетом их последующих функций. Места сварки следует зачистить металлической щеткой и обезжирить.
Тестирование самодельного узла – необходимый этап работ. Для этого герметично закрываются все патрубки кроме одного, через который в систему заливается горячая вода. Хорошенько осмотрим все стыки: они не должны протекать.
Теперь коллектор можно покрасить и хорошенько посушить.
Далее следует подсоединить к нему трубы, запорные механизмы и контрольную аппаратуру.

После этого устройство готово к эксплуатации

От покупных изделий этот будет выгодно отличаться тем, что он сооружен с учетом потребностей конкретного дома, а это очень важно для его дальнейшей эксплуатации. Разумеется, качественное и функциональное устройство может получиться только в том случае, если мастер умеет обращаться со сварочным аппаратом и слесарным инструментом

Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами

О том, как сделать коллектор из полипропилена, вы можете узнать, посмотрев это видео:

Обогрев помещений посредством водяных теплых полов считается одним из самых эффективных способов с точки зрения экономии энергоресурсов и равномерного распределения тепла. Как известно, отопление осуществляется посредством труб с теплоносителем, проложенных в стяжке. Каждая комната – это отдельный замкнутый контур, а то и несколько. Управление их работой производит один общий узел — гребенка для теплого пола. Информация о том, как функционирует этот узел, нюансах его сборки и регулирования предлагается вашему вниманию в этой статье.

Как правильно выполнить монтаж гребенки отопления

Сразу оговоримся, что сложность заключается не в самом монтаже распределительного коллектора, а в правильном выборе элемента, его подключении и обвязке. Выбор гребенки осуществляется по максимальной тепловой мощности системы отопления, она указывается в паспорте на изделие. Например, устройство с диаметром распределительной трубы 89 мм (DN80) и штуцерами на 1» (DN25) предназначено для работы в системе мощностью не более 50 кВт. Если она превышает это значение, но не достигает 100 кВт, то диаметр коллекторов уже будет 109 мм (DN100).

Для справки. В продаже есть распределители, изготовленные из профильных труб. По факту они ничем, кроме формы сечения, не отличаются от круглых. Здесь важна площадь поперечного сечения, а не его конфигурация, хотя с точки зрения гидравлики сферический проход лучше.

Произвести монтаж гребенки достаточно просто: надо прикрепить ее к стене либо установить на пол (в зависимости от предусмотренного крепежа) в горизонтальном положении, после чего можно приступать к обвязке. Тут есть 2 варианта подключения:

без дополнительных циркуляционных насосов и гидрострелки,
с индивидуальным насосом на каждой ветви и гидрострелкой для уравнивания давлений.

Примечание. Магистраль, идущая от источника тепла, при любом раскладе присоединяется к торцевым штуцерам коллектора.

Вначале разберем первый вариант, он самый простой и применяется в том случае, когда от котельной надо запитать несколько контуров радиаторного отопления. Тогда температура сетевой воды во всех ветвях может быть одинаковой, а значит, ее регулирование не требуется. Все потребители подключаются к гребенке напрямую, а циркуляцию обеспечивает один насос, стоящий около котла.

Важный момент: насосный агрегат должен быть тщательно подобран по производительности и создаваемому давлению, для чего необходимо заранее выполнить гидравлический расчет системы.

Так как сопротивление ветвей разное, то для обеспечения требуемого расхода теплоносителя в каждой из них нужно произвести балансировку. С этой целью во время монтажа гребенки своими руками следует установить на обратных трубопроводах не обычные отсекающие краны, а балансировочные вентили. С их помощью при работающей системе регулируется расход в каждом контуре, при известной сноровке и наличии времени это можно сделать «на глазок».

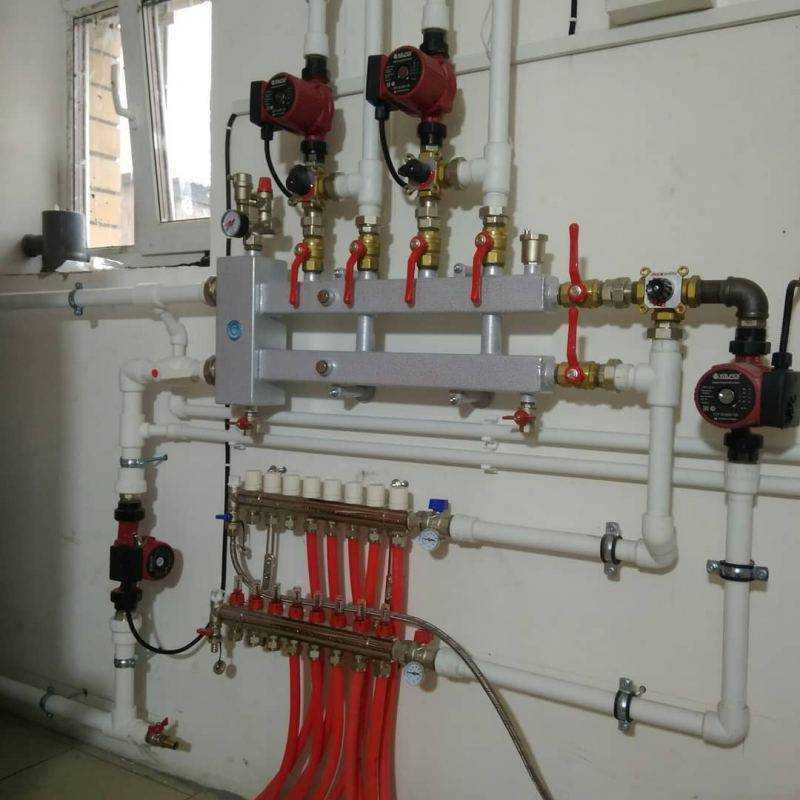

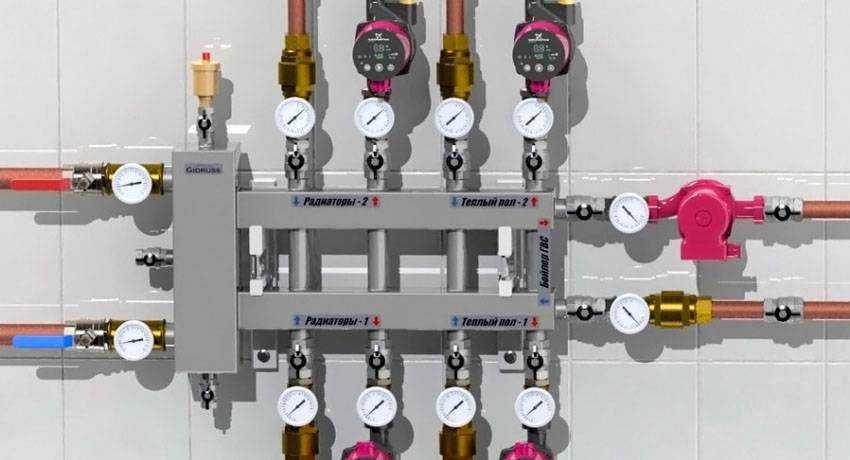

А что делать, когда потребителям нужно подавать воду с различной температурой? Например, надо обеспечить теплоносителем радиаторное отопление (t = 45—80 °C), теплые полы (t = 30—45 °C) и бойлер косвенного нагрева для ГВС (t = 80 °C). Тогда не обойтись без смесительных узлов с трехходовыми клапанами, предназначенных для снижения и регулирования температуры. Только теперь без индивидуальных насосов на подводках к гребенке это реализовать будет невозможно. Примером обвязки служит такая схема:

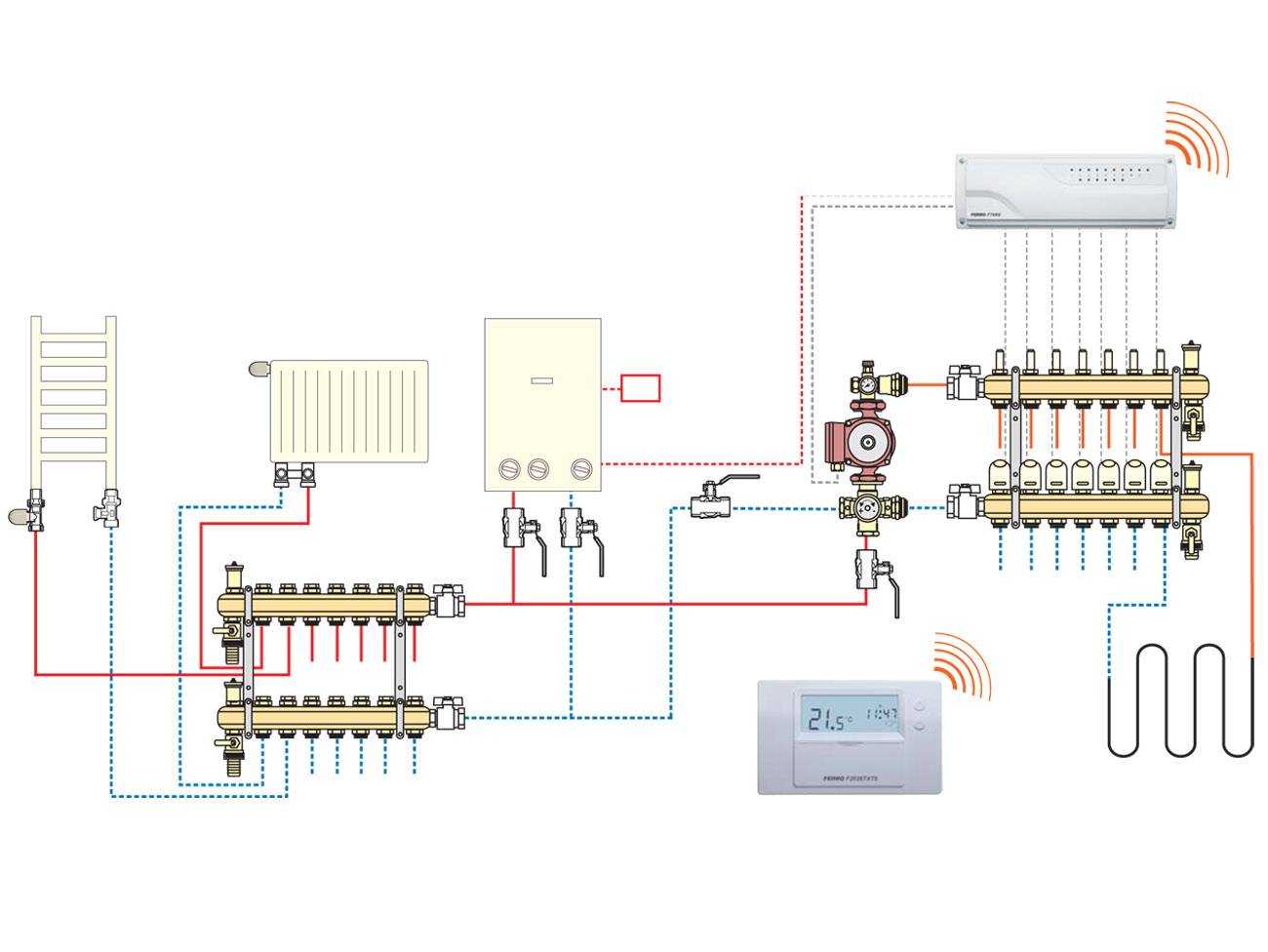

Как видно на рисунке, здесь помимо распределительной гребенки имеется гидравлический разделитель, создающий зону нулевого сопротивления на своем участке. Благодаря такому решению все насосы работают независимо и обеспечивают для своих контуров необходимый расход теплоносителя. Единственное условие: реальная производительность котлового насоса должна быть большей, нежели у агрегатов всех ветвей, вместе взятых.

Важно. Чтобы правильно установить и подключить гребенку с гидрострелкой к системе отопления, необходимо выполнить гидравлический расчет, иначе насосы по производительности никак не подобрать

Правила размещения коллектора

Если речь идёт о частном доме, состоящем из нескольких этажей, коллекторы размещают на каждом из них. Они будут отвечать за теплоснабжение комнат, находящихся на том этаже, на котором установлены. Это помогает сэкономить на топливе. Эти устройства делают контур каждого этажа автономным. Если на одном из этажей находятся помещения, которые не используются в дневное время, их температуру можно временно понизить.

Впрочем, корректировать температурный режим можно не только на этаже в целом. Иногда достаточно отключить лишь одну комнату или даже только один радиатор. Эта процедура никак не скажется на работе всех остальных приборов отопления. Кроме того, нагрев каждого из радиаторов происходит равномерно, поскольку он получает теплоноситель с помощью отдельной трубы, которая подходит именно к нему.

Если схема отопления составляется на многоэтажное сооружение, следует на каждый этаж поместить свой коллектор, тогда он и будет отвечать за работу отопительных приборов на этом конкретном этаже

Такая система теплоснабжения может показаться достаточно дорогостоящим сооружением, но в процессе эксплуатации выгода от её применения становится очевидной. Она самоокупается и расходы, произведенные на стадии монтажа, уже не покажутся вам избыточными.

Если же возникнет необходимость срочного ремонта любого из контуров или какого-то конкретного отопительного прибора, то выгода от использования коллектора становится очевидной. Мастер-ремонтник просто отключит поврежденный участок или прибор от потока теплоносителя, перекрыв кран на выходе из распределительного устройства.

Конечно, применение этой системы отопления имеет не только преимущества, но и недостатки.

Конечно, удовольствие жить в тепле и иметь возможность сэкономить на топливе и возможных ремонтных работах стоит недешево. Но со временем все ваши первоначальные расходы окупятся

Например:

Существенные расходы на стадии монтажа. Простые трубы дешевле, чем изделия из стали высокой прочности, которая необходима для изготовления коллектора. Это необходимо учесть, а затем прибавить ещё и стоимость запорных механизмов, используемых в схеме. С увеличением числа контуров прямо пропорционально возрастают и расходы.
Потребность в циркулярном насосе. Такой насос просто необходим для работы лучевой схемы, а это влечет за собой повышение расходов на электроэнергию.
Дополнительные затраты. Если отдельная ветка будет подходить к каждому из отопительных приборов, придется потратиться на дополнительные трубы и оплатить их монтаж.

Увеличение объёма работ приведёт к тому, что они могут затянуться на длительный срок. Зато в процессе эксплуатации эта система будет надежнее и эффективнее.

Устройство и принцип работы

Плюсы использования гребенки в системе водяного теплого пола:

По сравнению с радиаторным обогревом при использовании водяного теплого пола экономится порядка 20-45% ресурсов.
Безопасность, в процессе эксплуатации нет контакта с открытыми приборами под напряжением или с источником высокой температурой.
Долгий срок службы. При правильной эксплуатации и установке она прослужит порядка 30-40 лет.
Благодаря физиологически правильному распределению воздуха, в помещении комфортно находиться.
Очень удобно с точки зрения эстетических целей, поскольку радиаторы или другие элементы не занимают места в пространстве.

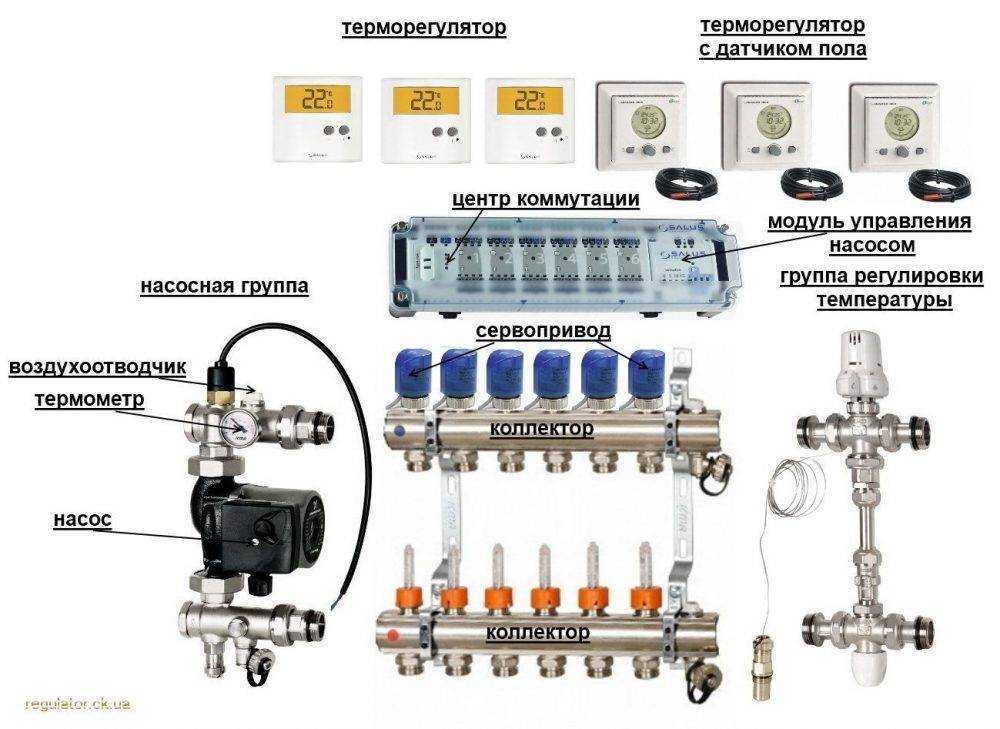

Устройство водяной гребенки представляет из себя распределительно-смесительный узел. Он состоит из двух коллекторов, один выполняет функцию подачи теплоносителя, а второй — обратка. К торцу, при помощи патрубков, подсоединяют теплоноситель от котла.

Для контроля за количеством жидкости, вытекающей в каждый контур устанавливается клапан, имеющий нажимной шток. При помощи него можно регулировать как вручную, так и с использованием автоматики. Для контроля над уровнем теплоносителя оборудуются специальные колбы, которые устанавливаются на отводе другого коллектора.

Еще один неотъемлемый элемент схемы — циркуляционный насос, именно благодаря этому звену работает система и теплоноситель циркулирует по системе. Без подключения к электросети работа невозможна, поскольку естественным путем жидкость не течет.

Принцип работы гребенки выглядит следующим образом: нагретая до определенной температуры вода поступает из котла в питающий клапан. Затем происходит смешение с остывшей водой и продолжается циркуляция в контуре благодаря работе насоса. Она протекает несколько кругов, пока ее температура не снизится ниже заданной, за контроль отвечает датчики трехходового клапана.

После того как она опустится ниже заданного показателя подается сигнал на устройство управления и откроется клапан. Начнет втекать горячий поток жидкости из котла, то есть произойдет подмешивание горячей водой. Когда произойдет выравнивание температуры до установленного значения подмес прекратиться и клапан перекроется.

Такой элемент как насос гребенки, находится в рабочем состоянии на протяжении всего периода, поскольку он обеспечивает беспрерывную циркуляцию. Для слива жидкости предусмотрены сливные вентили, а для удаления воздуха из системы можно установить автоматические воздухоотводы.

После прохождения жидкости по всем контурам, остывшая вода концентрируется возле выходного распределительного коллектора. Давление тут выравнивается благодаря специальному клапану, когда оно возрастает происходит открытие штока, и лишняя жидкость течет в подающую магистраль.

К ней подключается каждый из контуров теплого пола, она выполняет следующие функции:

Выравнивает температуру теплоносителя, поступающую из нагревательного элемента, поскольку рабочая температура не должна превышать 45 градусов Цельсия, а котел зачастую выдает температуру в районе 50 градусов.
Распределительная. Равномерно распределяет тепло в каждом помещении, благодаря раздачи тепла в каждый контур индивидуально.

Для чего нужен зубчатый шпатель

Шпатель для плитки — это небольшой строительный инструмент, состоящий из плоского куска нержавеющего металла и пластмассовой ручки. На некоторых шпателях присутствуют зубчики различной формы и размеров — данный инструмент называется гребенкой и используется для равномерного и экономного распределения клея по поверхности плитки. Гребенка для плитки оставляет после себя небольшие канавки, которые заполняются клеем в момент прижатия плитки к стене. За счет этого достигаются следующие особенности работы:

Удобнее всего работать зубчатой гребенкой с двумя ровными и двумя гладкими сторонами — не придется менять обычный и зубчатый шпатели — один исполняет роль двух.

Для чего нужна система коллекторной разводки?

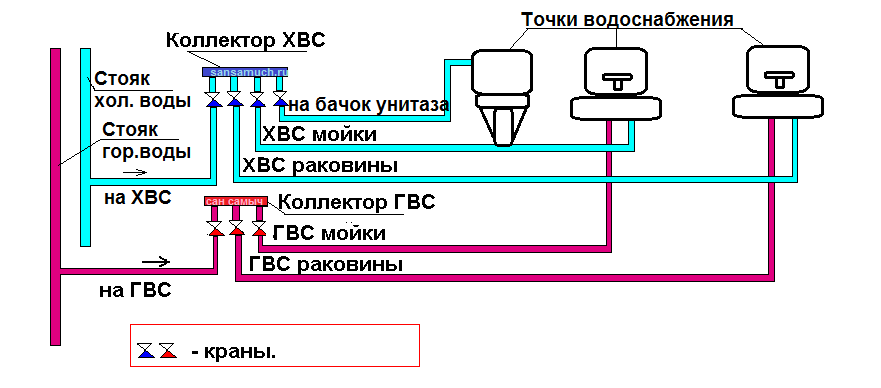

Сначала нужно выяснить, что такое гребенка или коллектор для водоснабжения. Гребёнка – является распределительным устройством, используемым во время установки систем отопления, водоснабжения и во время подключения теплых полов. Конструкция гребенки дает возможность распределять тепловые потоки по всей площади помещения. Рассмотрим детально, какую роль играет гребенка в водопроводной системе, как ее подобрать и осуществить ее монтаж.

В домах старой конструкции во время прокладки использовался магистральный метод. К основной ветке по очереди подключались трубы, из-за этого жильцы жилфонда старого типа и сейчас страдают от неравномерного распределения давления и температуры. Традиционно в водопроводах использовался метод тройниковой разводки на резьбе или сварке. Возможности тройника не позволяют обеспечить стабильный напор при работе нескольких точек одновременно, здесь и приходит на выручку системе водоснабжения гребенка.

В разводке для водоснабжения far при помощи гребенок или коллекторов нет подобных недостатков. Подключение труб к магистрали осуществляется параллельно. Подключение гребенки для холодной либо горячей воды либо даже заполнение бассейна никоим образом не влияет на водоснабжение соседних квартир.

Распределительная гребенка для любой воды служит для выравнивания давления в сети, предотвращает резкие перепады напора и гидроудары. В домах современного типа разводящие коллекторы устанавливают на горячий и холодный водопровод. При помощи коллектора типа гребенки для каждой квартиры создается независимая система водоснабжения, более того:

есть возможность провести водопроводную трубу в квартире к каждой точке;
гарантия независимой работы всей сантехники независимо друг от друга.

Для того чтобы достигнуть оптимального результата, рекомендуется установить коллекторы гребенки на холодный и горячий водопровод. Выход каждой трубы должен быть оснащен краном, который позволит быстро остановить подачу воды на любой прибор. Данное свойство будет хорошим подспорьем во время неисправности крана или сливного бачка.

надежное соединение в системе;
четкая работа;
стабильное давление;
обеспечение удобного использования бытовых приборов подключенных к водопроводу;
есть возможность для установки на трубу с горячей водой;
исключение температурных перепадов;
можно устанавливать разводку водопровода скрытым способом;
не требуется полное отключение системы для ремонта на отдельных точках.

К минусам можно отнести, пожалуй, стоимость самого коллектора, а также некоторых комплектующих которые нужны для его монтажа (фитинги, стояки, клапаны и другое). Более того множество подключений делают саму систему более громоздкой. Но при учете надежности пользы работы конструкции, то расходы вполне окупаются.

Гребенка для теплого пола: устройство, принцип работы, настройка системы

Из чего складывается функциональность и эффективность работы системы отопления? Она должна обеспечить комфортную температуру во всех помещениях дома и необходимый нагрев воды. Кроме того, она обязана быть безопасной в процессе эксплуатации и максимально ремонтопригодной.

Одной из функций гребенки является возможность отключения подачи теплоносителя в отдельный контур системы отопления. Это позволяет производить ремонтные работы, не отключая отопления в целом

Кроме того, один коллектор, который установлен на всю отопительную систему коттеджа, отлично справится с функцией контроля процесса отопления. Он же сможет отрегулировать температуру в каждом помещении дома. Использование этого устройства позволяет управлять отопительной системой достаточно эффективно и просто. При этом затраты сил и средств сводятся к минимуму.

И распределитель, и регулятор

По своей сути, распределительная гребенка — это централизованный узел, позволяющий теплоносителю распределяться по точкам назначения. В системе отопления он выполняет не менее важную функцию, чем циркуляционный насос или тот же котел. Он распространяет нагретую воду по магистралям и регулирует температуру.

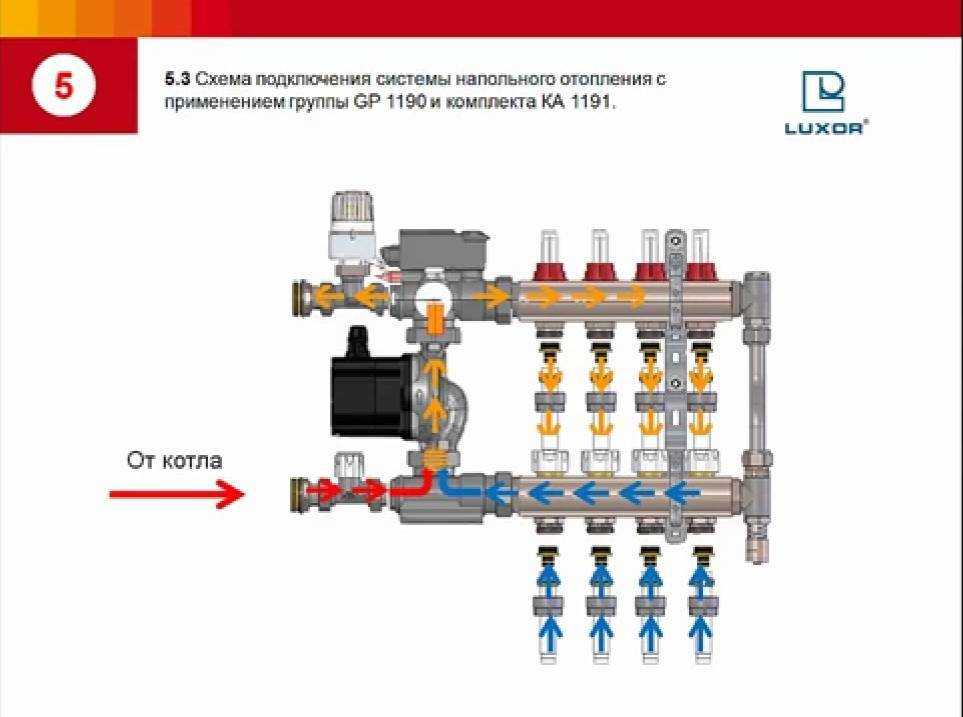

На этой схеме представлен общий принцип работы блока коллектора, состоящего из двух гребенок: через одну осуществляется подача теплоносителя в систему, а через вторую его возврат

Этот узел можно назвать временным накопителем теплоносителя. Его можно сравнить с бочкой, наполненной водой, из которой жидкость вытекает не через одно отверстие, а через несколько. При этом напор воды, вытекающей из всех отверстий, одинаков. В этой способности обеспечивать одновременно равномерное распределение нагретой жидкости и заключается основной принцип работы устройства.

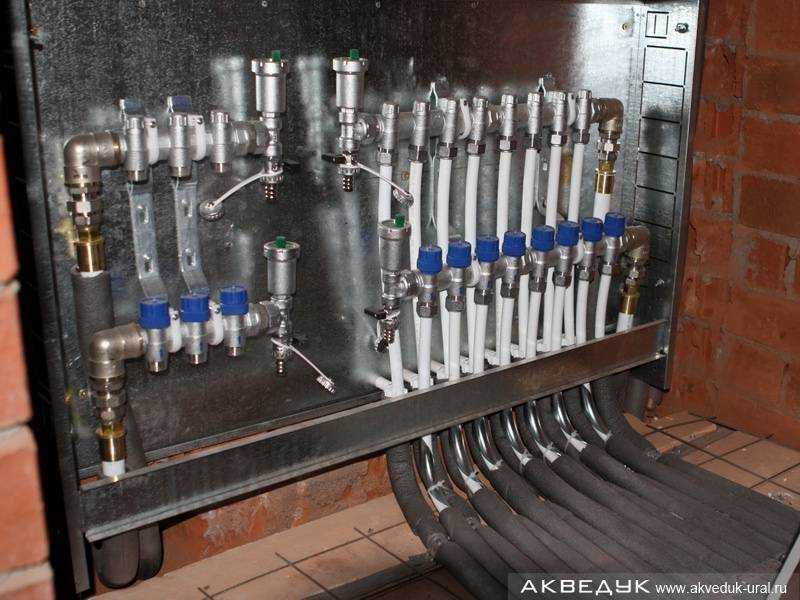

Внешне коллектор похож на узел из двух гребенок, выполненный, чаще всего, из нержавейки или черного металла. Имеющиеся в нем выводы предназначены для соединения с ним отопительных приборов. Количество таких выводов должно соответствовать числу обслуживаемых приборов отопления. Если число этих приборов возрастает, узел можно нарастить, поэтому устройство можно считать безразмерным.

Кроме выводов, каждая гребенка снабжена запорными механизмами. Это могут быть краны двух видов, установленные на выходе:

Отсекающие. Такие краны позволяют полностью прекратить поставку теплоносителя из общей системы в её отдельные контуры.
Регулировочные. С помощью этих кранов может быть уменьшен или увеличен объём подаваемой в контуры воды.

В состав коллектора входят клапаны для слива воды и выпуска воздуха. Здесь же удобнее всего расположить и измерительную аппаратуру в виде счетчиков контроля тепла. В этом случае все, что необходимо для эффективной работы этого узла, будет находиться в одном месте.

Почему в блок коллектора входят две гребенки? Одна служит для подачи теплоносителя в контуры, а вторая отвечает за сбор из тех же контуров уже остывшей воды (обратки). Все необходимые для эффективного функционирования элементы должны быть на каждой из гребенок.

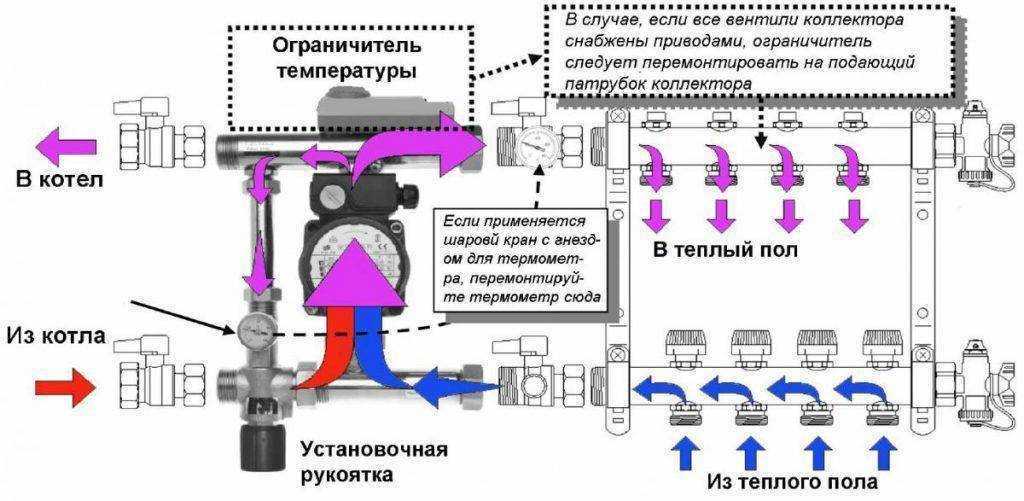

Принцип работы с трехходовым регулятором

Более плавный процесс обогрева контуров происходит, когда подключение гребенки теплого пола проводят через трехходовой клапан. В этом случае распределительный узел обладает тремя точками соединения: от котлового обогревателя, подающего коллектора, входа охлажденного теплоносителя.

В первоначальном положении регулятор открыт только для подачи горячей воды от котла. Когда ее температура превысит нужное значение, регулятор частично откроет систему отопительного пола и немного закроет соединение с котлом.

Тогда горячая и остывшая вода перемешается. Регулятор останется в этом положении, пока температура не упадет ниже требуемого значения. Когда это произойдет, клапан перекроет контур обогрева полов и полностью откроет подачу от котла.

Этот рабочий цикл повторяется непрерывно. Такой способ обогрева применяют обычно для больших площадей, превышающих 150 м². Но считается, что трехходовой регулятор менее надежен и чаще выходит из строя.

Назначение распределительной гребенки отопления

Коллекторные гребенки на отопление устанавливаются при лучевой разводке труб. Они нужны для того, чтобы распределять потоки теплоносителя по разным кольцам циркуляции. Например, в доме предусмотрено как обычное отопление посредством батарей, так и теплые полы. При этом есть необходимость поддерживать в каждом помещении свою температуру. А бывает и так, что в каких-то комнатах нужно совсем отключить отопление. Летом, к примеру, топить дом не нужно, но в ванной комнате должен работать полотенцесушитель и теплые полы.

Когда дом уже построен, то гидроизоляция цоколя своими руками выполняется изнутри, что накладывает некоторые ограничения.

Все сводятся к простой укладке теплоизоляции на паробарьер.

Чтобы прекратить циркуляцию нужно закрутить расходомер на обратке гребенки системы отопления или же полностью перекрыть термостатический вентиль. В отопительный сезон для поддерживания температуры на необходимом уровне нужно установить термостаты в нужных помещениях. Термостат соединяется проводами с сервоприводом и дает ему команды на перекрытие или открытие термостатического вентиля. Есть термостаты, которые связаны с сервоприводом посредством радиоволн через специальный преобразователь.

Как собрать коллектор

Сборка коллектора начинается с приобретения всех необходимых элементов. Далее можно приступить к изготовлению гребенки.

Инструкция по сборке коллектора теплого пола

Гребенка из полипропиленовой трубы

В заводских условиях основной элемент коллектора производится из металла. А своими руками его делают как из железа, так и из пластика. Одним из важнейших этапов процесса его изготовления заключается в правильном расчете диаметра.

Схема монтажа полипропиленовых труб

Самым простым в работе материалом, из которого может быть изготовлена гребенка для теплого пола, является пластик, так как он не требует проведения сварочных работ.

Инструменты и материалы

Чтобы сэкономить время и ускорить запуск системы водяного теплого пола, нужно заранее подготовить следующие инструменты:

паяльник и ножницы, предназначенные для спаивания и разрезания полипропиленовых труб;
разводные ключи.

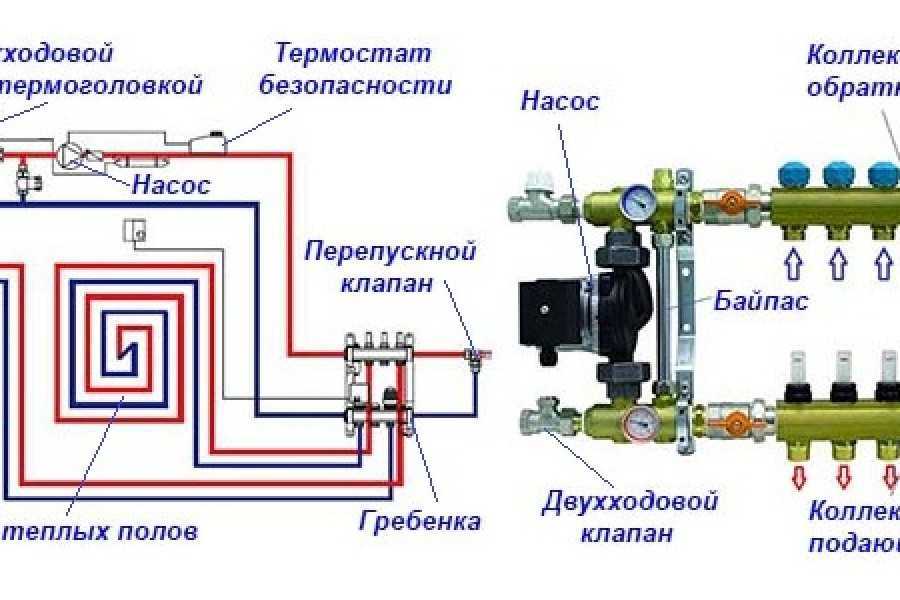

Схема подключения теплого водяного пола

Также потребуются и определенные материалы.

Оборудование для системы водяного теплого пола

Полипропиленовая труба нужного диаметра. В данном случае необходима труба, с помощью которой производится монтаж радиаторного отопления.
Тройники.
Кран Маевского – 2 шт. Их монтаж требует применения металлических переходников и уголков.
Пластиковые муфты с резьбой в количестве, равном числу контуров в системе обогрева.
Фитинги.

Вместо кранов Маевского можно установить автоматические воздухоотводчики. Воздухоотводчики необходимы для отвода воздуха из системы. Если пренебречь их установкой, то при попадании воздуха в трубы эффективность обогрева значительно снизится.

Процесс сборки

Полноценная гребенка для теплого пола – это две одинаковые части, которые соединяются друг с другом. Изготовить своими руками главный элемент коллектора можно лишь, научившись пользоваться паяльником, так как к этим двум частям придется припаивать отдельные элементы. Впрочем, работу с паяльником способен освоить даже дилетант, но предварительно поучиться, все же, не помешает.

Коллектор теплого пола IVAR

Схема конструкции ручного и автоматического управление смесительных узлов

Одна часть гребенки состоит из тройников. Причем тройники можно просто спаять друг с другом, или соединить между собой с помощью отрезков полипропиленовой трубы. Если сделать по второму варианту, то в дальнейшем не возникнет сложностей с подключением дополнительного контура.

А первый вариант этого сделать уже не позволит, хотя в этом случае вид гребенки будет более эстетичным. Поэтому предпочтительнее все же использовать отрезки трубы. Следует помнить, что количество тройников должно соответствовать количеству контуров.

Следующим этапом выполнения работ станет припаивание к тройникам муфт. Но прежде их следует подготовить, вкрутив фитинги. Чтобы исключить возможность протечки теплоносителя, на резьбу муфт наматывается фум-лента или пакля. Если тройников оказалось больше, чем контуров, к ним также припаиваются муфты с фитингами, но лишние закрываются заглушками.

На завершающем этапе с одного торца гребенки необходимо припаять уголок, развернув его вверх. В него также впаивается муфта, однако в нее уже вкручивается не фитинг, а переходник, позволяющий произвести монтаж крана Маевского, который может быть заменен автоматическим воздухоотводчиком. Другой торец устройства остается свободным, так как к нему в дальнейшем будет подключена труба отопительного котла.

Инструкция по подключению гребенки

Таким же образом изготавливается еще одна гребенка, вернее, вторая ее часть, так как полноценное устройство состоит из двух таких элементов. Один из них выполняет функции подачи теплоносителя, а другой забирает его из труб. При этом подача, как правило, размещается сверху, а обратка – снизу. Для удобства их можно выкрасить в красный и синий цвета.
