Воздушный клапан для отопления: назначение и принцип работы

Воздухоотводчики: основная задача

Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.

Завоздушивание системы происходит по ряду причин, в том числе:

Из-за высокого содержания растворенных газов в теплоносителе, который не прошел специальную подготовку — деаэрацию. Растворимость газов зависит от температуры среды, и при нагреве теплоносителя воздух отделяется от воды и скапливается, формируя пробки.
По причине чрезмерно быстрого заполнения контура теплоносителем жидкость в разветвленной сети не успевает вытеснить воздух естественным образом. Теплоноситель требуется заливать с нижней точки, чтобы воздух вытеснялся наверх и уходил через открытый клапан.
Вследствие проникновения воздуха сквозь стенки полимерного трубопровода, если он выполнен из материала без специального антидиффузионного покрытия. При выборе труб этот момент следует обязательно учитывать.
В ходе ремонтных работ, связанных с заменой элементов без полного слива теплоносителя – в этом случае ремонтируемый прибор отопления или контур отсекается от остальной системы, а затем подключается обратно.
При потере герметичности.
В результате коррозионных процессов — при взаимодействии кислорода с железом из молекулы воздуха высвобождается водород, который также скапливается в системе.

Чем опасен воздух в отопительной системе?

Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.

Места монтажа воздухоотделителей в системе

Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать:

Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают.
Воздушные пробки работают как теплоизолятор, и если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии.
При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.
Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашивается значительно быстрее.

Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления

Важно правильно подобрать клапаны для стравливания воздуха и грамотно определить места расположения этих элементов

Ручной кран Маевского

Кран Маевского ручного типа всегда имеет одну конструкцию, независимо от изделия. Основные различия разных изделий заключаются в диаметре наружной резьбы на корпусе крана. Обычные диаметры кранов — это 15 и 20 мм. Есть краны с диаметром резьбы 25 мм.
Регулировочный винт клапана Маевского обычно имеет четырёхгранную форму головки (лишь иногда используются 6-ти и 8-ми гранные), с прорезью под обычную отвёртку. Поэтому регулировку крана можно произвести либо специальным ключом, который поставляется в комплекте, либо плоской отвёрткой. Так же изготавливаются модели крана Маевского, которые имеют ручку для регулировки винта

При покупке крана стоит обратить внимание на маркировку. В ней указывается диаметр резьбы в мм

Так же указываются параметры резьбы. Например: М10х1. Длина 10 мм, при шаге резьбы 1 мм.

В чем заключается работа автоматических воздухоотводчиков

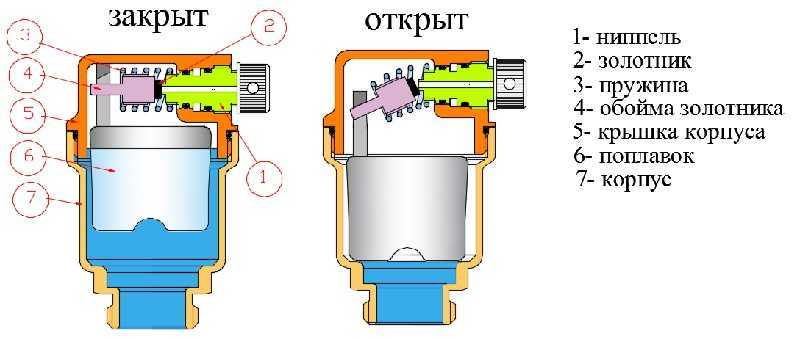

Принцип работы автоматического воздухоотводчика так же заключается в открытии спускного отверстия, когда образуется затора из воздуха в отопительной системе. Устройство самостоятельно открывает и выталкивает воздух.

При исправной работе системы, поплавок, который расположен во входном патрубке воздухоотводчика, должен находиться в верхней части устройства. За счёт присоединения с ним штока в форме конуса, входной проход закрывается. В случае скапливания воздуха в системе, поплавок медленно движется к низу и перемещает запирающий шток. Происходит отпирание воздушного клапана и воздух выходит наружу через отверстие.

Технические характеристики воздухоотводчика

Корпус воздушных клапанов, предназначенный для выталкивания воздуха из отопительных систем, изготовлен из латуни, который покрыт никелем (иногда используется бронза). Характеристики, присущие отводчикам:

Монтаж производится в самом верху системы отопления на прямом участке;
Температура среды, с которой можно работать — от 100 до 120°С;
Предельное давление составляет 10 бар;
Устройство подключается как прямо, так и под углом;
Выпускной штуцер располагается сверху или сбоку;
Рабочая среда — вода, незамерзающие теплоносители, содержание гликоля в которых должно быть до 50%;
Измерение диаметра входного патрубка изменяется в зависимости от параметров трубопроводов. Как правило, используются изделия диаметром ½ и ¾ дюйма;
Поплавки изготавливаются из полипропилена и тефлона;
Воздухоотводчик из латуни рассчитан на 30 лет эксплуатации (показатель также может меняться в зависимости от модели).

Выбор и монтаж

В современных моделях воздухоотводчиков имеются эластичные прокладки. Они обеспечивают надежное и герметичное присоединение к трубопроводу или радиаторам. Для установки системы потребуется разводной ключ.

Если прокладки не создают герметичность, для укрепления и создания герметичности подойдет льняная пакля в комплекте с замазкой или сантехническая нить. Автоматические воздухоотводчики устанавливаются вертикально на горизонтальной труде, для ручных устройств горизонтальная труба не столь важна.

Чтобы правильно выбрать и установить воздухоотводчик, рекомендуем:

Ручные воздухоотводчики устанавливаются на радиаторное отопление. Во всех других случаях завоздушивание предвидеть невозможно и лучше всего использовать автоматические приборы;
Если у вас есть маленькие дети — не стоит устанавливать радиаторные модификации с откручивающимися ручками, которые они могут открутить и слить теплоноситель из системы. При залитом в нее ядовитом этиленгликолем могут быть ужасные последствия;
Не стоит экономить и покупать дешевые изделия. Бюджетных моделей, как правило, вместе с воздухом пропускают теплоноситель или заклинивают в процессе эксплуатации (жидкость не успевает вытолкнуть воздух);
Лучше всего установить автоматический воздухоотводчик вместе с отсечным клапаном — это даст возможность в любой момент сделать ремонт устройства.

Установка воздухоотводчика в коллектор и гидрострелку.

Автоматический воздухоотводчик пропускает воду.

Автоматический развоздушник, воздухоотводчик, воздухоудалитель, солдатик, автоматический кран маевского. Как только его не называют

Наличие воздуха и микропузырьков в системе отопления приводит к снижению эффективности и нарушениям в ее работе:

— Снижается теплоотдача радиаторов. Воздух заполняет верхнюю часть радиатора, в результате чего она становиться холодной;

— Кислород, присутствующий в воздухе, способствует коррозии внутренних стенок оборудования;

— Снижается или полностью прекращается циркуляция теплоносителя;

— Лопасти и подшипники циркуляционного насоса подвержены повышенной нагрузке, в результате чего насос может преждевременно выйти из строя;

— Присутствуют постоянные шумы в радиаторах, трубах и циркуляционном насосе.

Автоматический развоздушник служит для вывода из закрытой системы отопления воздуха в автоматическом режиме.

Воздух поступает внутрь воздухоотводчика, открывает клапан, через который выходит из системы. Когда воздух вышел из развоздушника, в полость под поплавком поступает вода — поплавок всплывает, действуя при этом на шток и закрывая клапан воздухоотводчика.

Воздухоотводчик будет работать только при открытом запирающем колпачке. Производители поставляют воздухоотводчики с полностью закрученными колпачками, это делается для исключения попадания загрязнений внутрь корпуса. Для начала работы устройства колпачок следует открутить на несколько оборотов.

Автоматические развоздушники как правило устанавливаются в верхней точке системы, в отопительных котлах, в группах безопасности, и в других местах скопления воздуха.

К недостаткам автоматических поплавковых воздухоотводчиков относится их требовательность к чистоте теплоносителя. Из-за некачественного теплоносителя частично или полностью забивается воздухоотводное отверстие, что приводит к неплотному запиранию выпускного клапана. В результате этого, начинается течь теплоносителя. Для решения этой проблемы приходится разбирать воздухоотводчик и очищать запирающий механизм. Но не все автоматические развоздушники позволяют это сделать.

Главный герой ролика — автоматический развоздушник ТМ AFRISO.

Схема ручной подпитки

Самым простым способом пополнить контур теплоснабжения водой — сделать подпитку в ручном режиме. С тем чтобы его исполнить, необходимо протянуть трубопровод от горводопровода и соединить его с обратной магистралью теплосети. На данном участке устанавливают отсекающий кран и фильтр очистки воды.

Схема отлично функционирует в простых системах теплоснабжения для одноэтажных домовладений малой площади. Линию присоединяют к обратке до циркуляционного электронасоса, поскольку на данном участке самое низкие показатели по давлению и температуре сетевой воды.

Для открытых сетей теплоснабжения система подпитки организует подачу воды не в обратку, а прямо в расширительную емкость. Для этого не потребуется пониматься на чердачное помещение для проверки уровня подпитки. По схеме обвязывается расширительный бак 3-мя самостоятельными выводами: подпитки, подающего и обратного трубопроводов.

Уровень в баке контролируется открытием вентиля на контрольной трубе, направленной в канализацию. Когда после открытия вентиля течет вода — это значит, что система заполнена, если нет, открывается подпиточный вентиль, который держат открытым пока из контрольной трубы не пойдет перелив.

Воздухоотводчик в системе водоснабжения

Еще не появились автоматические воздухоотводчики, которые бы не подтекали периодически. Что в общем-то не сложно устранить на время. Почему текут, как с этим бороться, а также зачем нужны такие устройства в отоплении, и как их использовать правильно…

Зачем нужен воздухоотводчик

В любой замкнутой системе с теплоносителем, работающей под давлением, должны быть один или несколько воздухоотводчиков. Из них хотя бы один — автоматический, выпускающий воздух самостоятельно, без вмешательства человека, по мере того как происходит скопление.

Это обеспечивает работоспособность системы, предотвращает завоздушивание. В завоздушенной системе теплоноситель нормально не движется, оборудование работает не стабильно, слышны шумы, хлопки — маленькие гидроудары. Оборудование, насосы быстрее изнашиваются.

Или воздушная пробка остановит движение теплоносителя полностью. Без небольшого устройства – автоматического воздухоотводчика, — система не будет нормально работать — произойдет завоздушивание.

Откуда в отоплении воздух и как он удаляется

Воздух находится в растворенном состоянии в воде (в теплоносителе), выделяется при перепадах давления, температуры, образуя пузырьки, которые скапливаются в верхней части любой системы.

Чтобы удалить воздух нужно во многих характерных местах системы поставить воздухоотводчики, а в самых важных точках, где вероятно скапливание воздуха, — автоматические. Чтобы оперативно, постоянно стравливать газ.

Делают и сепараторы — участки трубы со значительной разницей в диаметре. На участке, где давление понижается (движение жидкости ускоряется) выделяются пузырьки воздуха, затем они скапливаются на расширении — где и отводятся описываемым устройством.

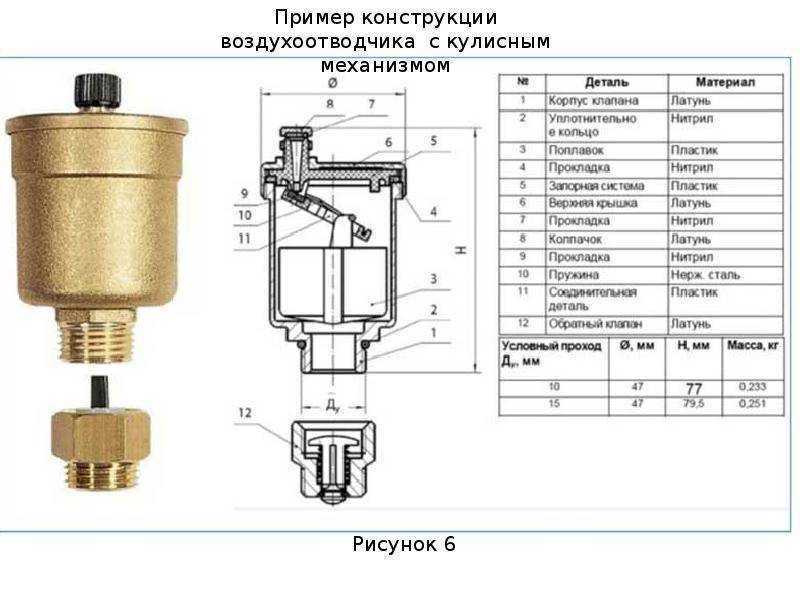

Конструкция автоматического воздухоотводчика

В основе устройства — корпус с поплавком. Поплавок связан с игольчатым выпускным клапаном, который расположен в самом верху. Если корпус заполнен водой, поплавок закрывает клапан, — выход закрыт. Когда появляется воздух, вода вытесняется, поплавок проседает, отверстие открывается, воздух, соответственно, выходит.

Исполнение автоматического воздухоотводчика может быть разным, корпус стальной или бронзовый, рычажный механизм от поплавка на иглу может различаться. Но особенность одна — всегда строго вертикальная установка, только в таком положении работает устройство.

Возможна и уголковая конструкция — т.н. радиаторный автоматический воздушный стравливатель, который вкручивается в торец конструкции, обычно вместо пробки радиатора.

В каких местах находятся

Автоматическим воздухоотводчиком снабжается группа безопасности для не автоматизированных систем отопления (твердотопливный котел). В котлах-автоматах, такое устройство всегда предусматривается внутри.

Как правило, для небольшой домашней системы достаточно одного такого воздушного клапана, которое дополняется кранами Маевского, — ручными устройствами для стравливания воздуха. Они устанавливаются в торце каждого радиатора.

Где располагать — точки автоматического стравливания воздуха

В разветвленных системах автоматические воздухоотводчики устанавливаются в нескольких местах. Дополнительно к котловому устройству также ставятся:

Оборудование радиаторов кранами Маевского

В торце каждого радиатора должен быть ручной кран для спуска воздуха. Наибольшую популярность получило простейшее устройство-ручной клапан — кран Маевского. При откручивании клапана происходи стравливание скопившегося воздуха. Вслед за воздухом будет вытекать теплоноситель.

Радиаторы обычно устанавливают горизонтально, или так, чтобы край с клапаном был на 1 см выше. Этого достаточно чтобы надежно улавливать и отводить воздух. В больших сетях, один из последовательно включенных радиаторов, целесообразно наклонить чуть больше и снабдить уголковым автоматическим воздухоотводчиком. Такой прибор будет выполнять функцию сепаратора.

Почему течет

На игольчатом клапане воздухоотводчика постепенно образуются налеты, отложения солей. Отверстие перестает плотно перекрываться — сочится вода, — устройство течет.

Нужно разобрать устройство и весьма тщательно мягким инструментом очистить иглу клапана, седло, другие детали от отложений. Если очистка нормальная (чего не просто добиться), то можно забыть о течи на какое-то время, до следующего накопления

Также важно собрать корпус без течи, обычно применяется ФУМ-лента для уплотнения резьбы, а сам корпус закручивается усилием рук

Плюсы использования устройства

Перед тем как установить клапан воздушного типа на воду или отопление, необходимо разобраться в основных плюсах всех моделей. Главным достоинством применения изделий будет своевременное предупреждение поломки системы, ведь конструкция не даст воздуху нарушить нормальное функционирование трубопровода. Еще один бонус – предотвращение запахов из канализационной трубы, однако для этого также необходима организация нормальной приточной вентиляции в квартире.

Комплектующие детали приспособления

Монтаж аэратора позволяет сэкономить на возможном последующем ремонте и разрешает не выводить на улицу вентиляционный стояк. Использовать такие клапана можно на системе отопления и водопроводе. Устройство обеспечивает стабильную бесперебойную работу всех систем.

Принцип действия

Большинству рядовых пользователей, сталкивающихся с закрытыми системами водяного отопления, знаком только один вид предохранительной арматуры – простой пружинный клапан с фиксированной настройкой, изображенный на фото. Причина понятна – указанные элементы устанавливаются повсеместно на любые котлы, поскольку входят в состав группы безопасности вместе с манометром и воздухоотводчиком.

Давайте разберемся, как работает обычный аварийный клапан, показанный выше на схеме:

В нормальных условиях мембрана, прикрепленная к штоку и подпираемая пружиной, плотно сидит в седле и герметично перекрывает проход.
Если происходит перегрев теплоносителя, он расширяется и создает в закрытой системе избыточное давление, частично компенсируемое расширительным баком.
Когда величина подпора воды достигает порога срабатывания клапана (обычно – 3 Бар), пружина под ее воздействием сжимается и мембрана открывает проход. Автоматический сброс закипающего теплоносителя производится до тех пор, пока пружине не хватит силы снова закрыть проходное сечение.
При возникновении аварийной ситуации хозяин дома может сам выполнить сброс избыточного давления, повернув рукоятку в верхней части изделия.

Несколько слов о том, где ставится сбросной клапан вместе с группой безопасности в закрытой системе отопления. Его место – на участке подающей магистрали в непосредственной близости от котла (рекомендуется не далее 0.5 м).

Наглухо соединять патрубок изделия с канализацией не стоит – мокрые пятна либо лужицы укажут на срабатывание клапана и проблемы в отопительной сети. Например, вышел из строя расширительный бак или дал сбой циркуляционный насос при работе с твердотопливным котлом (возможно, отключали электричество). Нередко устройство начинает подтекать из-за попадания мусора между седлом и тарелкой. Больше о его работе рассказывается в видеосюжете:

Уточняющая информация. Сбросные пружинные клапаны мастера и монтажники называют подрывными, потому что напор теплоносителя сжимает пружину и вызывает подрыв мембраны. Не путайте их со взрывными элементами, устанавливаемыми на дымоходы промышленных котельных, сжигающих природный газ.

Назначение и принцип работы трехходовых предохранительных клапанов несколько отличается от других вариантов и вот ключевые их отличия:

применение допустимо в низкотемпературных системах отопления для охлаждения носителя;
есть возможность регулировать изделие вручную или с помощью электропривода;
наличие одного входного и двух выходных отверстий;
для регулировки потока есть специальная заслонка в виде шара или штока, который направляет его в нужное отверстие.

Такие клапаны чаще всего применяются в системах отопления, которые включают в себя «теплые полы». Таким способом вода для обогрева полов будет гораздо прохладнее, чем вода в радиаторе.

Для изготовления трехходовых предохранительных клапанов применяют:

сталь;
латунь;
чугун.

Латунные конструкции наиболее распространены при установке домашних систем отопления, а стальные и чугунные больше характерны для более крупных установок промышленного назначения.

Также стоит обратить внимание да взрывной предохранительный клапан, который способен предотвратить взрыв горючих газов или угольной пыли. Они сделаны таким способом, что если вещество взрывается, то повреждается лишь мембрана конструкции, а трубопровод остается невредимым

Изделие такого типа работает в автоматическом режиме. В зависимости от давления, их различают несколько их видов:

с давлением до 2 кПа;
до 40 кПа;
150 кПа включительно.

Виды автоматических сбросников воздуха

Всего существует три разновидности этих приспособлений – невзирая на это, работа автоматического воздухоотводчика, а вернее ее принцип, остается неизменным. Во всех случаях применяется все тот же игольчатый клапан и все тот же поплавок, открывающий и закрывающий его – разница только в положении корпуса относительно присоединительного патрубка, т.е. резьбового соединения.

Прямой автоматический воздушный клапан для отопления. Наиболее распространенное приспособление для автоматического удаления воздуха. Он предназначен только для вертикальной установки – в смысле того, что если вы вдруг надумаете использовать его для батареи, то дополнительно понадобится уголок под 90 градусов. Оптимальная область их применения – это трубопроводы, а вернее их верхние точки, куда по всем законам физики устремляется образовывающийся в отоплении воздух. Если бы не подобные приборы, то сбрасывать воздух в самых верхних точках отопительных систем было бы очень неудобно. Кроме того, автоматическими сбросниками с прямыми присоединительными патрубками оснащается и некоторое оборудование систем отопления. К примеру, автоматический воздушный клапан является неотъемлемым элементом группы безопасности котла, в которую также входит манометр и взрывной клапан. Воздушниками еще оборудуются бойлеры косвенного нагрева и прочее оборудование, вверху которого возникает вероятность образования скоплений воздуха.
Угловой сбросник воздуха. Если говорить коротко, то используются угловые воздушные автоматы там, где отсутствует возможность установить его прямого собрата – он может либо не помещаться в нужном месте, либо оборудование иметь боковой отвод с резьбой. В общем, ситуаций различных много, и перечислять их все не имеет никакого смысла, тем более что суть и принцип работы остаются без изменений – меняется только расположение выходного присоединительного патрубка с резьбой и, как результат, внешний вид автоматического крана Маевского. Очень важным условием правильного функционирования углового автомата для сброса воздуха является строго вертикальная установка его корпуса. Горизонтально и даже под наклоном с небольшим углом автомат не сможет работать адекватно – поплавок будет застревать и, как результат, удаление воздуха будет несвоевременным или оно вообще не будет производиться.
Автоматический воздухоотводчик для радиаторов. По сути, это разновидность углового автомата для удаления воздуха, хотя с виду этого и не скажешь – все эти нюансы спрятаны внутри корпуса. Наружная часть воздушника для батарей создается исходя из эстетических соображений. Кроме того, эти приспособления отличаются и диаметром присоединительного патрубка – на современные радиаторы они устанавливаются прямиком в батарею, без использования футорных гаек. На старые батареи они монтируются через футорку с проходным резьбовым отверстием, а для стальных конвекторов применяются специальные автоматы с полудюймовым патрубком.

Это и все разновидности, которыми может похвастаться автоматический воздушный клапан для систем отопления. В принципе, большего и не нужно, так как невзирая на различные условия установки, какой-нибудь из них все равно подойдет.

Что входит в общие задачи системы

Направленность использования заключается в том, чтобы обеспечивать помещения:

хорошей вентиляцией;
горячей водой;
нагревом помещений жилых домов, коммунальных администраций, производственных предприятий, организаций и целых комплексов.

ИТП должен:

Учитывать, сколько расходует тепла и его носителя.
Защищать тепловую систему от переизбытка теплоносителя в параметрах. В противном случае это может повлечь за собой аварийные ситуации.
Своевременно отключать работу потребительских систем.
Равномерно распределять внутри системы прохождение теплоносителя.
Осуществлять контрольно-регулировочные функции над жидкостью, циркулирующей по трубам и радиаторам.
Обеспечивать успешное преобразование одного теплоносителя в другой вид. Например, сделать переход из воды к антифризу или пропиленгликолю.

Ценовая категория настройки

Вычисления и практики говорят, что автоматические инженерные конфигурации в тепловой энергетике гарантируют производить существенную экономичность финансов заказчиков и сохранить энергетические резервы.

При компетентном планировании, пользовании результативного и высококачественного оснащения и специализированной сборке можно монтировать автоматический теплопункт, ценовое образование автоматики которого возвратится за 2.5-3 года.

Стоимость агрегата заключается в ценовой категории оснастки для автоматики объекта, планировочных, сборочных и настроечных действий. Вслед введения функционала в пользование необходимо снабдить специализированное систематическое обеспечение приспособлений автоматизации.

Принцип работы крана Маевского

Кран Маевского — это запорно регулирующая арматура, выполняющая функции воздухоотводчика в отопительных приборах. При его изготовлении чаще всего используется латунь. Кран представляет собой устройство с отверстием для выхода воздуха и вкручиваемым в него винтом. Для герметичности крана при монтаже в отопительную систему на него надевается специальное уплотнительное кольцо.

Управление клапаном производится вручную, посредством регулировочного винта. Регулировку можно произвести обычными отвёртками или специальным ключом.

Помимо простого названия существует и более сложное — радиаторный игольчатый воздушный клапан. Устанавливается кран обычно на радиаторы в пробки-заглушки, имеющие специальные отверстия с резьбой. Либо его монтируют в самых высоких точках отопительной системы.

Различают два типа клапана Маевского: ручной и автоматический.

Устройство и принцип работы

Автоматический воздухоотводчик

Автоматический прибор имеет очень простую конструкцию. Состоит из следующих основных частей:

корпус, изготовленный из прочного и не коррозирующего металла (чаще всего – бронзы или нержавейки);
крышка с калиброванным отверстием для стравливания скопившегося воздуха;
помещенный внутри корпуса поплавок.

Принцип действия автоматического воздушного клапана прост. Скапливающийся в системе воздух постепенно смещается в его сторону, где воздействует на расположенный в камере поплавок, чуть поднимая его. Выше по направляющим находится стравливающее отверстие, через которое воздушные пузырьки под давлением водных масс выходят наружу.

Особенности и разновидности

Технические особенности автоматических кранов:

длительность эксплуатации: 25-30 лет;
максимальная температура воды и других неагрессивных жидкостей: не более 120 градусов;
температура помещения: не более 60 градусов;
давление: 10-12 атмосфер;
резьбовое соединение: 1/2 или 3/4;
тепловой агент: вода и неагрессивные жидкости.

Качество автоматических воздухоотводчиков должно отвечать всем требованиям ГОСТов и сертификатов качества. С каждым годом устройства автоматических клапанов для стравливания газов совершенствуются.

Современные производители стараются исключить неприятные моменты, которые могут возникнуть при эксплуатации воздухоотводчиков.

Использование отражающих пластин на входном патрубке во избежание гидравлических ударов.
Оснащение штуцерами для быстрого сбрасывания мелких пузырьков воздуха. Внизу резервуара располагается наполнитель, предназначенный для улавливания движущихся воздушных пузырьков.
Оснащение радиаторной заглушки мини-клапаном.

В зависимости от способа изготовления, автоматические поплавковые воздухоотводчики могут быть представлены в нескольких видах.

С прямым патрубком или ручные.

Наиболее популярные устройства, так как их можно устанавливать практически повсеместно:

На верхних торцах вертикальных стояков. Поскольку воздух стремится попасть наверх, установленный воздухоотводчик позволит сбросить газ с верхних точек контура.
В состав группы безопасности нагревательного устройства. Группа безопасности находится на всасывающем теплопроводе после теплогенератора. Сюда входят также манометр для измерения давления и предохранительный обратный клапан. Автоматический кран призван удалять газовоздушную среду при повышении уровня в расширительном резервуаре. При грамотной обвязке оборудования можно отделить устройство отсекающим клапаном 1⁄2 и удалить жидкостную среду при помощи воздухосбрасывателя, по окончании всех работ можно заново заполнить систему теплоносителем.
В насосных агрегатах циркуляционного типа для обеспечения стабильной работы. Насосное оборудование транспортирует только жидкие среды, а попадание воздушной массы в агрегат приведет к его остановке. Но благодаря автоматическому воздухоотводчику пар или воздух будет удален до попадания в насос.

Угловые.
Для радиаторов.

В закрытых отопительных системах часто бывает, что газовоздушные массы скапливаются в труднодоступных или удаленных местах. В том случае, когда обычные клапаны невозможно установить, так как труба с резьбой на конце располагается горизонтально, угловые автоматические воздухоотводчики станут оптимальным решением данной проблемы. Патрубок устройства повернут на 90 градусов, что позволяет подсоединить его к горизонтальной трубе. Следует знать, что угловые воздухоотводчики практически не отличаются от традиционных прямых воздухоотводчиков и могут устанавливаться вместо них.

Угловой воздухоотводчик монтировать не имеет смысла, так как существуют специальные воздухоотводчики автоматического типа. Такие устройства монтируются исключительно на радиаторах и имеют соответствующую резьбу. Также они предпочтительнее вместо ручных воздухоотводчиков на алюминиевых или биметаллических обогревателях, где сплав может взаимодействовать с теплоносителем. Во всех остальных ситуациях радиаторные автоматические клапаны устанавливаются по усмотрению хозяев. Обычные чугунные радиаторы в централизованной системе отопления оснащаются ручными клапанами Маевского и сливным элементом.

Для практичности и легкости очистки выпускаются поплавковые автоматические краны в комплекте с клапаном, который представляет самой малогабаритный переходник с патрубком лепесткового типа. Накрученный на резьбовое соединение переходник устанавливается до воздухосбрасывателя и необходим для возможности быстрого демонтажа и прочистки, а также замены. Подобными элементами оснащаются автоматические краны таких производителей, как Danfoss и Valtec.
