Сборка алюминиевых радиаторов отопления

Другие виды

Рассмотрим винтовые вентили, кран Маевского, промывочный кран, дроссель и термостатическую головку более подробно.

Винтовой вентиль

Рабочим органом такого вентиля является шток с закрепленным на его конце клапаном. На штоке нарезана резьба, поэтому при вращении барашка с гайкой он может двигаться вверх и вниз. При крайнем нижнем положении штока находящийся на его конце клапан перекрывает отверстие — седло, препятствуя таким образом движению потока воды.

Опытные сантехники не рекомендуют применять данный тип кранов на батареях отопления. Со временем сальник, установленный для герметизации отверстия штока, начинает подтекать. Клапан тоже рано или поздно даст течь: латунный — из-за отложения солей, имеющий резиновую прокладку — из-за разрушения резины в горячей воде. Более надежными являются клиновидные латунные клапаны, но и они не идеальны: при чрезмерном усилии такой клапан может заклинить в седле.

Разновидности

Разделение фитингов производится по разным параметрам. В зависимости от того, какую операцию следует произвести с трубами, применяются соответствующие комплектующие.

Для удобства следует разделить их по предназначению:

Простейшим элементом, позволяющим соединять одинаковые трубы на прямом участке, является фитинг-муфта.
Если монтаж трубопровода требует применения труб разного диаметра, их соединение возможно с помощью переходников, а также сгонов и ниппелей.

Обвязка радиаторов отопления фитингами

Создание углов осуществляется с помощью специальных углов и отводов.
Применение тройников и коллекторов разного диаметра позволяет соединять сразу несколько трубопроводов на одной разводке. Даже если в системе применяются последние из разных материалов, их можно соединять с помощью пластиковых фитингов.

Комплект фитингов для радиаторов для отопительной системы

Крестовины используют там, где происходит разветвление трубопровода. При этом на стыках элементы должны иметь одинаковый диаметр.
Штуцер – соединительная деталь, которая позволяет соединить гибкий шланг с насосом.
Концы трубопровода заделываются с помощью фитингов-заглушек, которые обеспечивают полную герметичность.

Фитинги для полипропиленовых труб

Современный строительный рынок наводнен самой разнообразной арматурой, предназначенной для соединения в отопительной системе полипропиленовых труб. Но, несмотря на широкий выбор, подобрать требуемую модель – дело не такое уж и сложное, так как все они имеют разные размеры. Вне зависимости от того, имеют данные детали резьбу или нет, они могут быть как разборными, так и цельными.

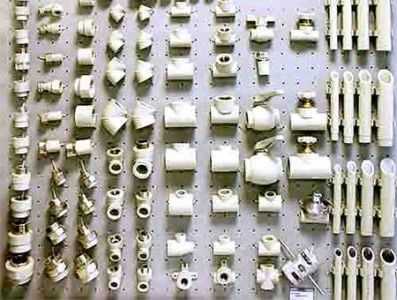

На фото – соединительные элементы для полипропиленовых труб

Выбор требуемого элемента соединения зависит от его функционального назначения.

соединение шланга гораздо удобнее производить с помощью цельного фитинга;
разборный соединитель с резьбовым креплением целесообразнее применять для счетчика.

Особую важность данный фактор имеет при установке радиатора отопления. Поэтому, для того, чтобы избежать воздействия на материал температурных перепадов и скачков давления, следует произвести монтаж компенсатора

Трубопровод и фитинги в конечном итоге становятся единой системой, так что лучше, если они будут изготовлены из полипропилена.

Особенности медных фитингов

Особой практичностью отличаются трубопроводы из меди, хотя их цена значительно выше. Дополнительно к ним приобретаются все сопутствующие детали, изготовленные из того же материала, и представленные на строительном рынке в огромном ассортименте. Все это позволяет производить любые работы, связанные с монтажом отопительной системы, вне зависимости от их сложности.

На фото – медные обжимные фитинги

Фитинги из меди:

очень легкие;
не подвержены воздействию высоких температур;
не боятся прямых солнечных лучей, способных вызывать деформацию.

Это, пожалуй, является их главными достоинствами. Такие элементы могут использоваться в магистральных водопроводах, требующих большого количества разветвлений. Медные фитинги также позволяют без труда формировать как изгибы и новые углы, так и повороты.

Ниже рассмотрим самые востребованные случаи:

Разнообразные фитинги для чугунных радиаторов

Монтаж

Несмотря на то, что установка фитингов не трудоемка, определенные сложности может вызвать несовпадение резьбы труб и соединителей. Поэтому прежде чем приступать к работе, нужно научиться соединять резьбовые соединения таким образом, чтобы достигнуть максимальной герметичности. Как вариант, инструкция предлагает использовать сантехническую ФУМ-ленту, которой уплотняется резьба деталей.

Размеры фитингов для радиаторов подбираются согласно диаметру трубопроводу

Есть и другой способ – использование специальной нити. Она наматывается своими руками так же, как и ФУМ-лента, но за счет своей структуры, позволяет закрутить резьбовое соединение безошибочно. После применения нити рекомендуется около 12 часов не использовать трубопровод.

Сантехническая ФУМ-лента и нить

Только после этого приступайте к наматыванию нити, следя за тем, чтобы процесс проходил вкось, и нить все время пересекала резьбу. И хотя на упаковке всегда указывается оптимальное количество витков, для большей надежности их следует увеличить в несколько раз.

Где и как разместить

Традиционно радиаторы отопления устанавливают под окном. Это необходимо для того, чтобы поднимающийся теплый воздух отсекал холод от окна. Для того чтобы стекла не потели, ширина отопительного прибора должна быть не менее 70-75% от ширины окна. Его надо устанавливать:

посередине оконного проема, допустимое отклонение — 2 см;
расстояние от радиатора до пола — 8-12 см;
до подоконника — 10-12 см;
от задней стенки до стены — 2-5 см.

Расстояния от радиатора отопления до окна

Это все рекомендации, соблюдение которых обеспечивает нормальную циркуляцию теплого воздуха в помещении и эффективный его обогрев.

Когда нужно производить ремонт труб

При малейшем намеке на возникновение протечки на определенном участке трубы, нужно немедленно реагировать, невзирая на время года за окном. Речь не идет о полной замене, ведь во время отопительного сезона это достаточно проблематично, а о простых мерах, помогающих локализовать проблему, не давая течи становится больше, причиняя очевидные неудобства проживающим в квартире.

Однако, при возникновении прорывов, которые как раз и являются следствием невнимания к возникшим протечкам, должны быть проведена полная замена, вне зависимости от отопительного или летнего периода. Если позволяет бюджет, то можно приобрести трубы из более современного материала, например, армированные полипропиленовые трубы, способные прослужить их владельцу достаточно долгое время.

Чтобы этого избежать, нужно регулярно следить за состоянием труб в вашем помещении, оперативно реагируя на малейшие признаки протечек. Профилактика здесь, как и в любой другой сфере, позволяет избежать множества крупных проблем в дальнейшей эксплуатации труб систем отопления, являющиеся своеобразными «венами» в вашей квартире, по которым поступает горячая вода и тепло в ваш дом.

Течёт отопление…

По всем известным законам, такое обычно случается в самый неподходящий момент. В частном доме решить проблему не сложно, а вот жителям многоквартирных домов, даже самая небольшая протечка может доставить серьёзные неприятности. В разгар отопительного сезона очень сложно перекрыть стояк отопления, безусловно, если из трубы или батареи фонтаном бьёт вода, то другого выхода просто нет. Нужно срочно бежать или плыть к телефону и вызывать аварийную бригаду.

Но, как правило, глобальные прорывы не случаются просто так. Пик аварий приходится на начало отопительного сезона, когда в системе увеличивается давление и температура. Замечено, что чаще всего, течь в отоплении начинается по двум причинам.

1. В квартире старые, изношенные трубы и батареи. 2. Система отопления недавно менялась и была плохо загерметизирована.

Если в вашей квартире присутствует один из этих факторов, вы находитесь в зоне риска. Гораздо легче решить проблему, нежели ждать когда она может возникнуть, как говорят – «Предупреждён — значит вооружён!» Итак, несколько способов временного устранения течи.

Наши предложения

Если вы планируете покупать комплектующие для радиаторов и конвекторов, необходимо помнить, что на таких товарах лучше не экономить. Покупая качественный радиатор для отопления и приобретая при этом некачественное и неподходящее крепление, вы тем самым можете в значительной мере сократить срок службы всей отопительной системы.

Для определенных типов отопительных радиаторов и конвекторов нужно приобретать определенный вид комплектующих.

Если у вас возникли сомнения в правильности выбора, вы можете позвонить нашим специалистам, которые окажут вам все возможное содействие и проконсультируют в правильном выборе комплектующих. Мы гарантируем качество товара и его доставку в любое место.

подключение на сгонах и американках. Порядок установки (замены)Р А Д И А Т О Р Аотопления

Какие фитинги нужны для подключения радиатора отопления, изготовленного из чугуна или алюминия? Нужно ли комплектовать отопительный прибор какой-либо запорной или регулирующей арматурой? В нашей статье мы постараемся дать читателю советы по выбору оптимального набора оборудования и по его монтажу.

Сгоны и американки

Что это такое

Начнем с небольшого экскурса в историю.

Совсем недавно по историческим меркам — какие-то двадцать-двадцать пять лет назад — в нашей стране массово продавались и использовались всего три типа отопительных приборов:

Конвекторы, представлявшие собой с напрессованными на нее для увеличения теплоотдачи стальными же пластинами.

Пластинчатые радиаторы — две штампованные стальные пластины, проваренные по периметру. Теплоноситель передвигался по лабиринту пазов между ними.

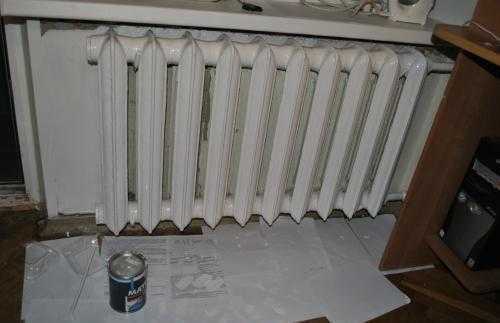

Чугунные секционные радиаторы. Они, думается, не нуждаются в представлении, поскольку и сейчас установлены в большинстве квартир.

Способа крепления предусматривалось всего два:

Сварка
. Приваривались к подводкам исключительно конвектора: их механическая прочность и срок службы, как минимум не уступающий продолжительности эксплуатации стояков и подводок, не предполагали демонтажа для ремонта или замены.
Сгоны
. Муфта (в случае конвектора или пластинчатого прибора) или радиаторная пробка (в случае секционного радиатора) сгонялась по длинной резьбе на подводке, одновременно наворачиваясь на резьбу прибора или вкручиваясь в нее. Затем соединение герметизировалось подмотанной контргайкой.

Первые алюминиевые радиаторы монтировались по старинке — на сгонах. Однако через несколько лет массово распространились простенькие фитинги — американки, включавшие разъемные соединения с накидной гайкой и резиновым уплотнителем. Их главным достоинством стал простой и быстрый демонтаж прибора: операция, ранее занимавшая до получаса, теперь отнимала не более минуты и не требовала больших усилий.

Есть ли у американки недостатки? В сущности, недостаток лишь один: прочность соединения ограничена качеством резинового уплотнителя и плотностью его прижима. При большом давлении в контуре (например, при гидроударе) именно уплотнитель и сравнительно тонкая накидная гайка американки оказываются слабым звеном.

В системах центрального отопления с характерной для них большой вероятностью превышения штатного давления лучше использовать привычные резьбовые сгоны.

Американки желательно применять в автономных системах.

Набор фитингов

Теперь давайте выясним, каким будет комплект фитингов для радиаторов в том и в другом случае.

Подключение на сгонах

Для классического в многоквартирном доме бокового подключения радиатор комплектуется следующим набором:

На верхних этажах домов с нижним розливом комплектация дополняется краном Маевского, который устанавливается в расточенную под него верхнюю глухую пробку. Размеры фитингов для радиаторов определяются диаметром подводок; как правило, он соответствует ДУ20 (3/4 дюйма). Сгоны (длинные резьбы) обычно бывают нарезаны непосредственно на подводке.

Какой может быть обвязка из полипропиленовых труб

Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.

Примеры схем при однотрубном и двухтрубном способе обвязки водяных конвекторов отопления

Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.

Выбор обвязки заключается в принятии решения по следующим вопросам:

какая схема системы отопления будет использована (однотрубная или двухтрубная);
какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.

Схематичное изображение способов подключения (обвязки) радиаторов водяного отопления

Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.

обычно в такой системе используется последовательное подключение радиаторов;
перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.

Схема последовательного соединения радиаторов при однотрубном способе обвязки

используется как параллельное, так и последовательное подключение батарей;
патрубки радиатора подключаются к разным трубам — верхний к подающей трубе, нижний к обратке.

Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Схематичное изображение в плане двухтрубного способа обвязки радиаторов системы автономного отопления

Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.

Хорошая статья: что лучше, двухтрубная или однотрубная система?

Медные фитинги: особенности установки

На рынке стройматериалов также предлагается огромный выбор медных трубопроводов и сопутствующих деталей. Это развязывает руки мастерам, позволяя проводить монтажные работы разной сложности.

Фитинги для медных труб имеют свои преимущества:

Медные и стальные фитинги

мало весят;
устойчивы к высоким температурам;
не деформируются под действием солнечных лучей.

Соединительные элементы мастера используют для наращивания магистрали, создания необходимого количества разветвлений, формирования нужных изгибов, образования новых углов и поворотов.

Медные фитинги для отопления представлены достаточно широким ассортиментом, что дает возможность подбирать именно то, что требуется в каждой конкретной ситуации. К примеру, на витринах можно обнаружить большой выбор фитингов для монтажа трубопровода разного размера. Особой популярностью пользуются простые элементы – двойники, муфты, крестовины, углы и другие.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

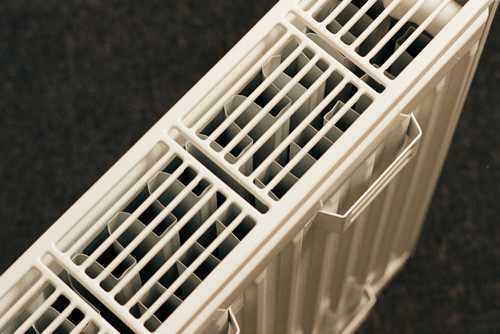

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

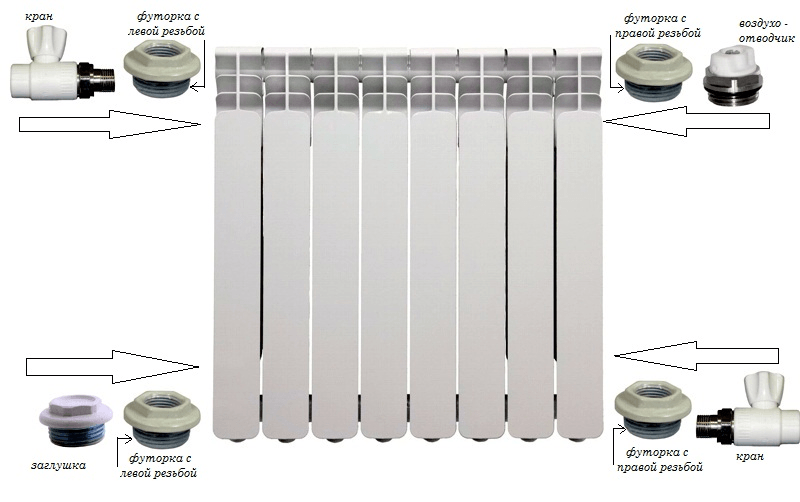

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

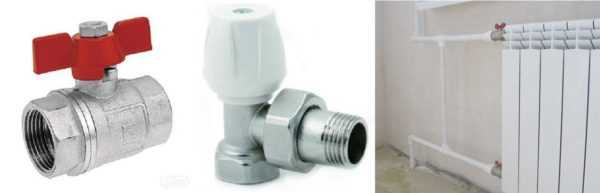

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Материал изготовления радиатора

Сегодняшний ассортимент батарей отопления предлагает широкий выбор покупателю. Можно купить легкие, как по весу, так и визуально, батареи из алюминия или провести монтаж радиаторов из биметаллических сплавов. А можно хранить верность давно присутствующему на рынке чугуну. Чугунные батареи хоть и тяжелы и мало эстетичны, но хорошо сохраняют тепло, постепенно отдавая его окружающему пространству.

Помимо внешнего вида и теплоотдачи при выборе радиатора также учитывают материал стен: если кирпич или бетон выдержат чугунную батарею, то для деревянной стены лучше подойдет установка биметаллических радиаторов. Чугун для нее слишком тяжелый. Если хочется поставить в деревянном доме именно чугунные отопительные приборы, то для этого покупают напольные подставки для батарей, дополнительно прикрепив батареи к стенам специальными держателями.

На выбор влияют условия, в которых будет работать батарея. Если это частный дом, то алюминиевый радиатор будет обильно отдавать тепло комнате и легко выдержит напор теплоносителя. А вот в высотном доме с мощными насосами, чем выше этаж, тем сильнее давление в трубе. Установка радиаторов отопления из чугуна в квартире в таком случае куда более уместна.

Где и как лучше установить алюминиевые радиаторы?

Местоположение батарей играет важную роль, влияя на эффективность их работы. Традиционно их размещают под окнами, тем самым блокируя холодный воздух из окон. «Запотевшие» окна — результат неправильного выбора ширины отопительного прибора.

Есть разница в теплоотдаче при установке радиаторов под окном или, например, в нише. В первом случае она будет ниже. Экран перед батареей может задерживать нагревание воздуха в помещении до 25-30 %.

Для лучшей теплоотдачи с увеличением КПД можно приобрести экран и разместить его за радиатором, на стене. Тепло будет отражаться и идти во внутрь комнаты, для этого подойдет готовая конструкция или фольга.

Выбор правильных параметров размещения:

от задней стенки прибора до стены — не выше 5 см.
ширина, рекомендуемая между полом и радиатором — 10-12 см;
расстояние от радиатора до подоконника — 8-12 см.

При самостоятельной установке нужно исключить возможность наклона секций, неровное положение повлияет на нормальное движение теплоносителя и снизит показатели тепла.

Комплектующие и особенности монтажа

Алюминий совместим не со всеми металлами. Для него не подходят детали и трубы из меди, этот металл следует полностью исключить. Запрещен монтаж металлопластиковых труб, они не выдерживают сильного давления. При варианте установки алюминиевого радиатора отопления в квартире, чтобы он смог выдержать перепады давления централизованной системы отопления, используют трубы из металла. Стальные трубы должны быть с противокоррозийной обработкой, это увеличит срок их службы.

В автономных системах обогрева допустимо использовать полимерные трубы.

Комплектующие, изначально предусмотренные производителем:

Настенные крепления;
Уплотнители;
Клапаны для выпуска воздуха из радиаторов, предотвращающие коррозию;
Радиаторные заглушки;
Напольное крепление.

Для работы еще понадобятся фум-лента и динамометрический ключ.

Самостоятельный монтаж батарей из алюминия должен производиться, четко следуя прилагаемой к прибору схемы сборки-разборки. Если не уверены в своих силах, то доверьте это квалифицированному специалисту.

В первую очередь нужно произвести упаковку батареи – соединить приобретенные секции со всеми пробками и клапанами. Прикрепить терморегулятор и отводы, все вентили. Все соединения должны быть оптимально затянуты, строго по прилагаемой документации, чтобы не допустить риска срыва резьбы или протечки. Нельзя проводить зачистку алюминия абразивами при наращивании секций и монтаже переходников – это спровоцирует утечку теплоносителя.

Внимание! У воздушных клапанов после прикручивания выпускные головки должны смотреть вверх. Подсоединение алюминиевого радиатора проводится одним из способов:. Подсоединение алюминиевого радиатора проводится одним из способов:

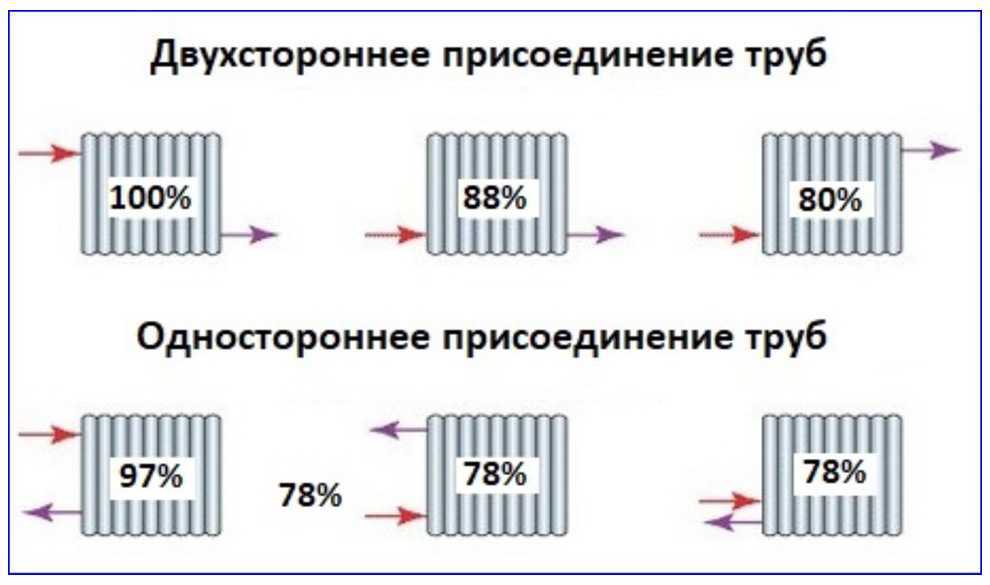

Подсоединение алюминиевого радиатора проводится одним из способов:

Диагональное подключение, является самым энергоэффективным, при котором батарея отдает тепло от горячей воды. Трубу с входящим потоком подключают к верхнему штуцеру, а отводящую – к расположенному с обратной стороны радиатора, такой способ применяется в двухтрубных и однотрубных системах отопления. Недостаток – такое решение впишется не в каждый дизайн.
Боковое подключение. Не самый эффективный способ: труба с подачей хладагента присоединяется к боковому штуцеру, обратка – к параллельному нижнему, обратный порядок подключения снизит теплоотдачу в половину.
Нижнее подсоединение – для эстетики вида помещения все трубы прячутся под пол или за стеной. Патрубки для присоединения труб располагают в нижней части батареи. Устанавливаются на напольные кронштейны с единичным крючком на стене для поддержания равновесия.

Обогреватели крепят либо к стене, либо к полу. Определившись с местом установки, к стене монтируют кронштейны, просверлив отверстия перфоратором, и используя дюбеля. При монтаже выдерживаем расстояние от стены до батареи в 5 см.

Подключение труб и радиатора к системе

Резка труб диаметром 32 мм. Срез нужно делать очень ровным в местах, в которых будет выполняться монтаж частей обвязки, подходящих к радиатору.
Сборка части обвязки, подходящей к размещенному вверху батареи штуцеру. Эта часть состоит из тройника, трубки диаметром 20 мм и угла. Эти три части нужно спаять. Для этого один конец тройника и один конец одной из труб вставляют в паяльник и нагревают. Далее нагретые концы прикладывают и немного ждут. Пайка одного шва длится не более 3 минут. Аналогично выполняют пайку другого конца трубки и угла.
Сборка второй части обвязки. Она будет подходить к размещенному внизу радиатора штуцеру. Особенность этой части – она должна обогнуть трубу на 32 мм, которая находится выше. Эту часть паяют с тройника, куска трубы на 20 мм, трех переходников с углом поворота 60° (между ними обязательно вставляют трубки диаметром 20 мм), куска трубы 20 см и угла 20 х 1/2нр. Длина кусков труб зависит от особенностей разработанной схемы. Во время пайки трубки и переходники нужно сразу ставить в правильное положение. Это потому, что при допущении ошибки спаянные детали разъединить невозможно.
Пайка двух тройников 32х20х32 мм (они размещены на конце спаянных частей обвязки) и труб диаметром 32 мм. Каждый конец тройника спаивают с обрезанным концом трубы.

Присоединение запорной арматуры к двум частям обвязки. Сначала ее разбирают, а точнее откручивают патрубок с накидной гайкой. Далее основную часть прикручивают к металлическому штуцеру, расположенному на конце угла 20 х 1/2нр. При этом просто прикрутить нельзя. На резьбу штуцера накручивают лен и после проводят монтаж запорной арматуры.
Вкручивание патрубка с накидной гайкой в футорку или штуцер радиатора.
Монтаж запорной арматуры в патрубок и фиксация путем затягивания накидной гайки. Для последнего процесса используется сантехнический ключ. Во время этого этапа лен или иной уплотнитель наматывать на патрубок не требуется.

Варианты подсоединения радиаторов к трубам

При монтаже радиаторов используют следующие варианты их подключения к трубопроводу:

Нижнее. Применяется в однотрубной разводке типа ленинградка и при подсоединении металлических панельных теплообменников. Хотя по теплоотдаче нижнее подключение считается не слишком эффективным, многие отдают ему предпочтение из-за эстетических соображений.

Диагональное. Считается самым эффективным по степени теплообмена, широко используется при всех видах двухтрубных разводок, в самотечных системах.

Боковое. Основной вид подсоединения батарей в многоквартирных домах, обладает чуть меньшей теплопередачей, чем подключение по диагонали.

При боковом подсоединении во многих случаях используют дополнительную байпасную перемычку.
