Какие краны лучше ставить на радиаторы отопления: шаровые запорные вентили, как выбрать

Параметры крана Маевского

Кран Маевского – это особое устройство сантехнического назначения, которое относится к запорному типу. Он также называется воздушный клапан. Выпускаются краны Маевского в нескольких разновидностях, поэтому всегда можно подобрать изделие, которое будет подходить к конкретному радиатору, способу установки или другим параметрам. К основным параметрам данного изделия относятся:

краны Маевского состоят из двух отдельных элементов: конический винт, корпус;
две части соединяются друг с другом калибровкой, поэтому обеспечивается надежность и герметичность их соединения;
кран Маевского обеспечивает идеальное удерживание теплоносителя в радиаторе, поэтому считается отличным запорным краном;
сбоку корпуса располагается специальное отверстие, предназначенное для стравливания воздуха;
этот воздушный клапан обычно формируется из латуни, поскольку этот материал устойчив к процессу коррозии и обеспечивает долгий срок службы изделия;
подбирать кран Маевского нужно в соответствии с подходящим диаметром, поскольку он вкручивается в специальные футорки радиаторов, располагающиеся в их верхней части;
подходит изделие для чугунных или других видов труб.

Вентиль

Внутри крана канал для жидкости деформирован так, чтобы образовать отверстие перпендикулярное потоку воды в подводящих трубах. С помощью вентиля опускается или поднимается запорный клапан, который при полной стыковке с краями пропускного отверстия перекрывает поток.

Старый вентильный кран еще с Советских времен

Самый простой и распространенный тип кранов, которые применялись в быту долгие десятилетия. Однако в обычном вентильном кране используется клапан с резиновым уплотнителем, что недопустимо для системы отопления. Подключение крана должно осуществляться строго по указанной маркировке, чтобы жидкость текла только в одном направлении.

Устройство вентильного крана

В системах отопления используются вентили с клапаном в виде металлического конуса. Это решает часть проблем с долговечностью и безотказностью. Также именно эта конструкция позволяет надежно регулировать силу потока. Это идеальный кандидат для организации ручной регулировки эффективности радиатора отопления.

В полностью открытом состоянии он пропускает максимальное количество воды, тем самым увеличивая тепловую отдачу. Закрывая вентиль, уменьшается поток и снижается теплоотдача, в том случае если помещение и так уже слишком хорошо прогрето.

Список производителей тот же, что и у шаровых кранов. Только следует отметить, что вентильных систем из пластика не существует, все они изготавливаются из латуни, стали и комбинированных систем.

Предназначение. Характеристика

С помощью кранов обеспечивается эффективная работа водопроводов. Система отопления не может работать без этих устройств, а в некоторых ситуациях ее использование без них становится просто опасным.

Когда стояк дает течь, именно запорная арматура перекрывает воду, что дает возможность сделать ремонт и при этом не останавливать всю систему

Важной функцией также будет управление теплоотдачей батареи

Минимальный набор для нормального функционирования обычной системы отопления состоит из нескольких видов запорной и регулирующей арматуры. При соединении к радиатору монтируются запорные шаровые краны на трубы подачи, на отвод и на байпас. На подачу устанавливается механизм для регулировки напора теплоносителя. Сам радиатор должен быть оснащен краном Маевского. чтобы стравливать воздух. Как видим, количество таких изделий существенное и это отнюдь не избыточный вариант.

Вся вместе указанная система позволяет:

отключать радиатор без перекрытия всего контура для ремонта, замены, обслуживания;
направлять весь носитель тепла через отопитель при отключенном байпасе;
управлять мощностью напора через радиатор для снижения или повышения температуры;
спускать воду, стравливать воздух;
осуществлять защиту системы от гидравлических ударов, поломок;
регулировать эффективность и уровень теплоснабжения, что экономит расходы на отопление.

Требования

Критериями видового разнообразия кранов, размещаемых на радиаторах отопления, являются: конструкция, принцип действия и материал

Важно знать, что механизмы такого типа разделяются на запорную и регулирующую арматуру. Какие лучше краны ставить? Нужно учитывать, что они имеют достаточно сложное устройство и должны отвечать ряду требований, чтобы функционировать в непростых условиях

температура теплоносителя до 200°С;
должны выдерживать давление в 16–40 Бар;
высокая коррозионная стойкость;
стойкость к механическим нагрузкам.

Для систем отопления такие механизмы изготавливаются более устойчивыми. Обычные краны и вентили для холодной воды нельзя ставить в отопительных батареях.

У каждого подключения свои особенности: есть обычные и угловые (для нижнего соединения) краны. Такое разделение позволяет максимально оптимизировать распределения труб при монтаже системы отопления. Особенности конструкции вентилей позволяют спрятать трубы за декором, в стяжке, смонтировать радиаторы в небольшом пространстве под оконным проемом.

В быту применяют обобщающее название – «краны». Но с технической точки зрения правильно различать:

В отопительных системах также используются терморегуляторы, в радиаторах не рекомендуют использовать заслонки или задвижки – они быстро становятся неработоспособными. Если нужна запорная арматура, то лучшими для этого будут шаровые краны. Они имеют только два положения — закрыто/открыто. Для управления напором вручную предназначены вентили с конусом. Также есть механизмы для автоматической регулировки — это терморегуляторы с клапанами или конусами.

Как правильно выбрать

Важно знать, какие краны ставить на радиаторы отопления. Для этого нужно знать основные их характеристики. Кран, предназначенный для установки на радиаторе, чаще всего представлен в шаровом типе, благодаря чему обеспечивается регулировка расхода теплоносителя и его температуры

Также именно за счет этого элемента выполняется соединение радиатора с трубами, которые могут быть выполнены из разных материалов

Кран, предназначенный для установки на радиаторе, чаще всего представлен в шаровом типе, благодаря чему обеспечивается регулировка расхода теплоносителя и его температуры. Также именно за счет этого элемента выполняется соединение радиатора с трубами, которые могут быть выполнены из разных материалов.

Установка может быть в разных частях батареи, к которым относится стояк или верхняя часть. Может быть смонтирован на байпасе. Выбираются участки, где происходит скопление воздуха, чтобы при необходимости можно было произвести его стравливание.

Во время выбора элемента нужно учитывать следующие особенности:

каким диаметром обладают трубы, для которых приобретается кран;
при каком рабочем давлении будет происходить эксплуатация изделия;
какой тип соединения будет применяться для прикрепления крана, поскольку у отдельных элементов может иметься резьба;
каким назначением обладает сама арматура;
где должен быть он установлен;
какими параметрами и характеристиками обладает рабочая среда;
свойства входа и выхода вентиля в конкретном радиаторе.

Краны сами могут обладать определенными характеристиками. К ним относятся:

кран Маевского считается самым популярным выбором, поскольку широко применяется, имеет доступную цену и отличную эффективность; конусный вентиль считается отличным выбором потому, что он может быть установлен в промежуточном положении

Во время выбора нужно обращать внимание на следующие части кранов:

Каким механизмом запирания оснащен кран. Терморегуляторы оснащаются сразу двумя механизмами: один является клапанным, а другой — вентиль со специальным штоком. Второй вариант считается самым оптимальным, поскольку с его применением регулировка будет плавной и эффективной. Вручную устанавливается необходимая температура, для чего используется ограничительное кольцо. Однако могут быть и терморегуляторы с электронными механизмами, но их цена будет выше. Кран Маевского в этом плане имеет много минусов. Это обусловлено низкой проходимостью и необходимостью пользоваться специализированным ключом для применения крана.
Корпус крана. Оптимальными являются изделия, корпус которых создан из стали или бронзы. Наиболее популярными являются конструкции из латуни, поскольку они обладают приемлемой ценой. Часто можно встретить краны из силумина, который считается аналогом латуни. Однако такие варианты считаются неподходящими, поскольку этот материал слишком мягкий. Надежными являются полимерные изделия, но обычно они выпускаются слишком больших размеров, поэтому для их установки приходится вырезать слишком большой участок трубопровода. Также долговечными считаются краны, в которых устанавливаются прокладки не из резины, а из подходящих полимеров.

Существует достаточно много разновидностей кранов, которые устанавливаются на радиаторы системы отопления.

Они отличаются возможностью регулировки температуры, способом установки, различными дополнительными элементами и параметрами.

При правильном выборе и грамотной установке крана на радиатор отопления можно повысить комфортность использования системы, а также ее безопасность и эффективность.

Работы по регулировке отопления запорной арматурой

На протяжении всего процесса поступающая в систему вода должна иметь постоянную температуру. Регулировку, как правило, производят согласно перепадам температуры при помощи изменения объема подаваемой воды, что зависит от типа отопительной системы и теплового ввода.

Зависят перепады температуры от объема расходуемой воды и эта величина обратно пропорциональна. Таким образом, чтобы увеличить перепад до необходимого значения, следует уменьшить расход теплоносителя. Для этого или прикрывают задвижку, расположенную на вводе, или уменьшают сам расход.

Чем больше проходит воды через обогревательные приборы, тем скорость ее передвижения выше и соответственно теплоноситель меньше остывает. В итоге средняя температура в радиаторе повышается и увеличивается теплоотдача прибора. После завершения регулировки в тепловом узле, наладке подлежат отдельные стояки конструкции. В случае возникновения проблем ремонт проводят так, чтобы можно было задействовать регулировочные краны для системы отопления на стояках или балансировочные вентили (подробнее: «Регулировочные краны для радиаторов отопления, установка вентиля «).

Один из способов регулировки системы отопления показан на видео:

Когда на отопительных стояках имеются лишь краны, производят только предварительную регулировку. При этом учитывают, что чем ближе расположен стояк к вводу, тем больше следует приоткрыть кран. Это необходимо, чтобы запорная арматура на отопление на самом близком стояке пропускала минимальный объем воды.

Одновременно на стояке, находящемся дальше всего нужно открыть кран, такой как на фото. Сначала проверяют качество прогрева самого дальнего по расположению стояка и заканчивают тем, который находится ближе всего.

Обычно в двухтрубных системах по причине напора перегреваются приборы на верхних этажах. Если этого недостатка нет на нижнем этаже, тогда необходима регулировка радиаторов отопления верхних. При наличии крана двойной регулировки есть возможность уменьшить проходное сечение. При отсутствии таких кранов регулировка батарей отопления производится при помощи установки дроссельных шайб.

В двухтрубных системах теплоснабжения равномерность прогрева радиаторов будет повышаться при увеличении расхода воды. Важнейший параметр для отопительных конструкций – рабочее давление (прочитайте: «Потери и перепад давления в системе отопления — решаем проблему «). Чтобы его понизить используют регулятор давления в системе отопления, а для повышения – циркуляционные насосы.

Температура теплоносителя при выполнении регулирования прибора не может превышать 50-60 °С. После завершения наладки температуру воды необходимо довести до 90 °С, и проверить еще раз нагреваемость радиаторов при таком температурном режиме. Желательно для регулировки систем отопления обращаться за услугой к специалистам.

Другие виды

Иным видом кранов являются вентили, которые обеспечивают регулировку напора воды

Выбирать этот элемент нужно очень осторожно, поскольку он должен по маркировке подходить к определенной коммуникационной системе. Вода в трубопроводе должна циркулировать в одном направлении

Для чугунных или иных труб отопительной системы нужно приобретать вентиль, оснащенный коническим клапаном. Он открытый, поэтому пропускает много воды — теплоотдача конструкции будет высокой. При необходимости, когда комната чрезмерно нагревается, можно снизить теплоотдачу и уменьшить поток горячей воды. можно самостоятельно регулировать воду.

Вентиль регулировочный используется в автономном отоплении, но в них нет датчика температуры и специальной шкалы. Также вентиль может оснащаться термоголовкой или терморегулятором.

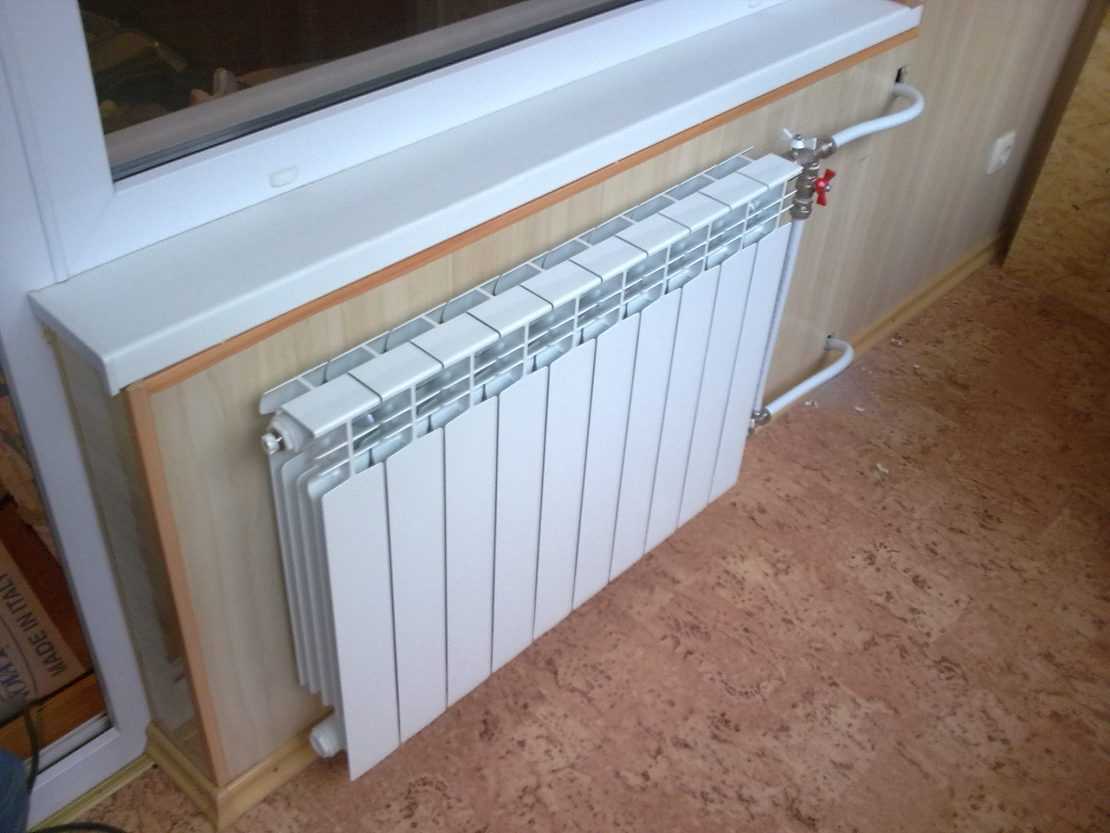

Пошаговая инструкция установки радиатора отопления под окном

Установка батареи под окном – самый популярный вариант размещения отопительных приборов. Применяя данную схему, хозяин получает возможность отсекания холодного воздуха из окна тепловым барьером за счет воздуха, нагретого батареей.

Вне зависимости от способа установки специалисты рекомендуют придерживаться определенных стандартов монтажа.

Это касается размещения радиатора под окном:

по центру с отклонением не более 20 мм;
с соблюдением расстояния от нижнего коллектора батареи до пола в пределах 8-12 см;
от верхнего коллектора до подоконника должно быть примерно 10-12 см;
от стены до задней стенки батареи зазор должен быть не менее 2-5 см.

Удобнее всего навешивать радиаторы на выровненные стены, заранее просчитав схему точек для крепежей с учетом размеров прибора. Основное требование при монтаже – определить ровность верхней горизонтали, эта граница вкручивания кронштейнов для навешивания батареи. Ровность горизонтали верхнего края проверяется лазерным уровнем вне зависимости от кривизны расположения подоконника, плоскости стен.

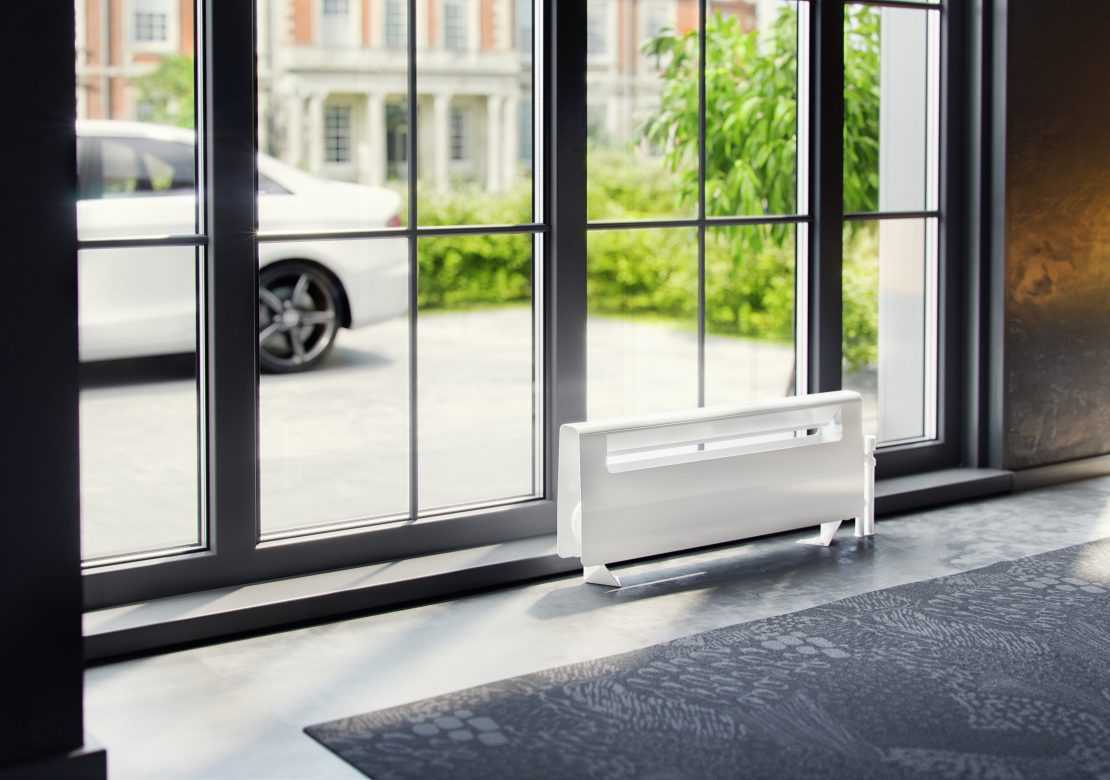

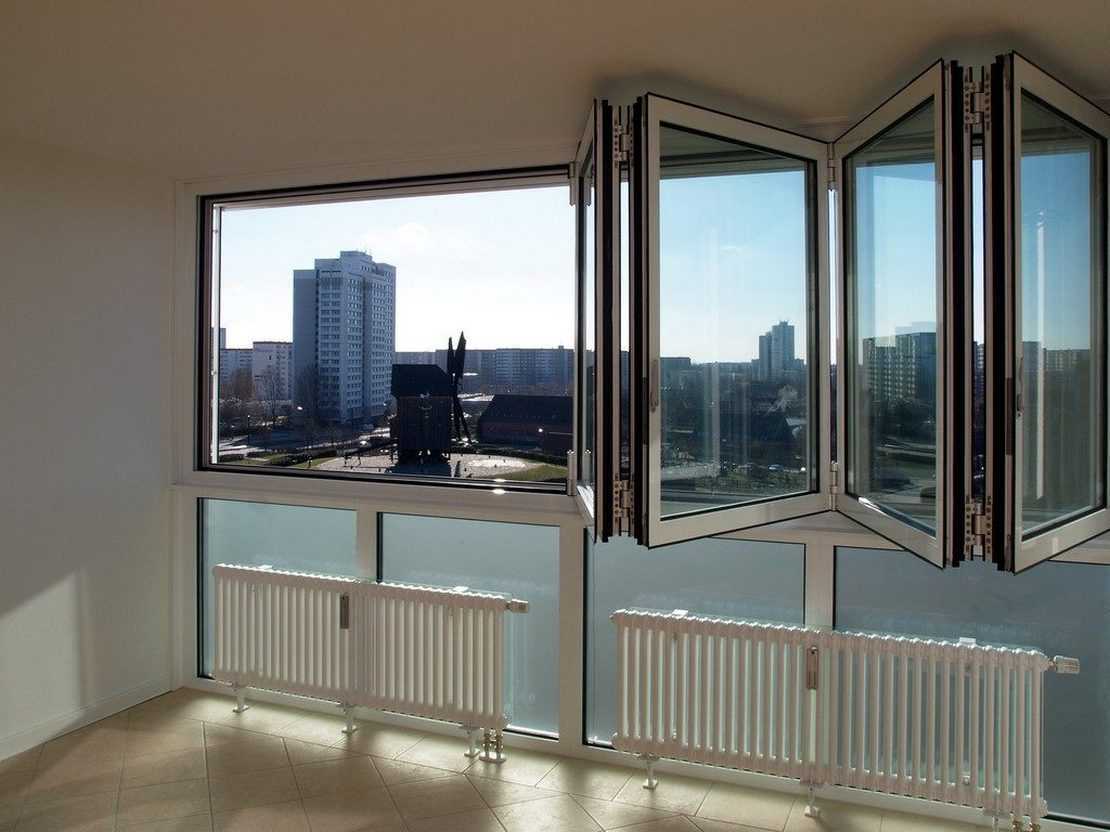

Способ установки на пол

Напольный монтаж батареи применяется при невозможности навешивания агрегатов на стену. Например, панель сделана из гипсокартона или легкого бетона, приборы выбираются с ножками, на которые и устанавливаются радиаторы. Выбор изделий широк, производители предлагают чугунные, стальные, алюминиевые или биметаллические модели с опорами для установки на пол.

Принцип монтажа не отличается сложностью – промерить зону расположения батареи, выровнять горизонтальные уровни и отметить точки фиксации. Затем нужно закрепить специальные кронштейны, установить радиатор и дугами закрепить коллектор на стойках.

Главная трудность при монтаже чугунной батареи – совмещение входного и выходного трубопроводов. Это нужно сделать до начала фиксации прибора на полу. В дополнительном закреплении чугунная батарея не нуждается, массивный вес агрегата, заполненного водой, обеспечивает стабильность на всем периоде эксплуатации. А вот чтобы тяжелая батарея не продавила ковер, ламинат или паркет, под опоры лучше подложить резиновые прокладки.

Как закрепить приставные упоры на полу? Все зависит от материала напольного покрытия и пожеланий хозяина, фиксация может осуществляться на дюбеля, длинные саморезы или гвозди. Чем легче радиатор, тем прочнее и надежнее должна быть фиксация.

Способ монтажа на стену

Разберемся, как вешать радиаторы отопления под окном. Фиксация осуществляется на крюки или кронштейны, которые входят в монтажный комплект для радиатора отопления. Для вкручивания крюков в стене сначала пробуриваются отверстия, в которые потом вставляется пластиковый колпачок, а в него уже вкручивается кронштейн или крюк.

Для обеспечения прочности монтажа все детали для крепления выбираются по весу приборов. Также нужно учитывать, что наполненные теплоносителем батареи и трубопровод будут весить намного больше. Основная нагрузка при навешивании приходится на верхние монтажные кронштейны, поэтому их нужно выбирать с запасом прочности.

Нижние крюки устанавливаются на расстоянии в 1-1,5 см от нижнего коллектора батареи, это обеспечит удобство монтажа. А чтобы не допустить серьезных погрешностей при монтаже, сначала прибор отопления примеряется к зоне установки, отмечаются точки вкручивания фиксаторов.

Монтаж батарей проводится только после вкручивания и проверки горизонтальности уровня всех кронштейнов, которые нужно вставить в дужки, расположенные на задней плоскости панелей.

Советы по выбору вентиля для батареи

Стальные краны лучше выдерживают грязную горячую воду в центральном отоплении, реже ломаются

Чтобы выбрать кран стандартный или воздушный для радиаторов, прежде всего обращают внимание на условия, в которых будут эксплуатироваться радиаторы. Если речь идет о помещении с центральным водоснабжением, ставят латунные или стальные вентили

При наличии некачественной воды простые краны быстро засоряются и выходят из строя, их использование доставляет много проблем. В частных домах с автономным отоплением лучше ставить терморегулирующие вентили, они помогают заметно сэкономить расходы на тепловую энергию.

Для многоквартирных домов с индивидуальными котельными стоит выбирать качественные краны шарового типа, способные выдерживать температуру до 200 градусов и давление в пределах 16-40 Бар. Лучшим вариантом станут вентили от проверенных производителей – Бугатти, Овентроп, Danfoss и Far – устойчивые к различным повреждениям и коррозии. Узнать, как должен называться определенный тип крана, можно у специалиста. Необходимо учитывать, что все краны способны уменьшать поток воды, это способно привести к снижению температуры нагрева. При отсутствии достаточной тепловой энергии поток отключают при помощи вентиля.

Шаровые краны делятся на несколько видов. В зависимости от пропускной способности они могут быть полнопроходными, стандартными и неполнопроходными. В первом случае вентили пропускают 90-100% от всего потока теплового носителя, во втором не более 70-80%, в третьем – 40-50%. Идеальным вариантом для монтажа станут полнопроходные варианты, поскольку в них теплоноситель циркулирует максимально свободно. По виду и способу монтажа краны делятся на муфтовые, приварные, комбинированные и фланцевые. Муфтовые варианты подходят для газопроводов и водопроводов, а также применяются при монтаже систем отопления.

Их можно устанавливать в жилых помещениях и промышленных зданиях. Это стандартные и компактные устройства, простые и надежные в эксплуатации. Фланцевые варианты больше подходят для трубопроводов большого диаметра. При их установке используют уплотнительные прокладки, улучшающие герметичность и прочность мест соединений трубопровода и крана. Приварные конструкции устанавливают методом сварки, для комбинированных применяют несколько вариантов монтажа. Комбинированные краны делятся на проходные, угловые и многоходовые, их тип выбирается с учетом конкретной системы.

Что необходимо учитывать при установке кранов

При установке различных кранов необходимо учитывать, во-первых, личные предпочтения, то есть если ли желание переплачивать за более точную регулировку температуры, во-вторых, параметры комнаты, дома и так далее.

Инструкция по установке запорной арматуры различного типа очень схожа между собой. Обязательно нужно проверять все на герметичность, чтобы избежать несчастных случаев, также нужно учитывать удобство при эксплуатации таких устройств. Не стоит жалеть деньги на уплотнитель, лучше выбирать проверенных производителей.

Если же вы ничего не понимаете в установке запорной арматуры, то лучше проконсультироваться с профессионалом, какой именно тип крана вам лучше установить в своем доме.

Виды кранов и вентилей для радиаторов отопления

Каждое из подключений имеет свои отличительные особенности: выделяются обычные и угловые краны. Благодаря конструкции вентилей, трубы можно скрыть за декором, в стяжке, а также можно установить радиаторы под окном.

Различают:

краны;
вентили;
задвижки;
заслонки.

Шаровые краны

Эта разновидность запорной арматуры — пользуется наибольшей популярностью и спросом. Внутри такого крана находится гладкий шар со сквозным отверстием, который может поворачивать на 90°С и осуществлять регулировку потока воды в трубе, т.е. включать и выключать ее подачу.

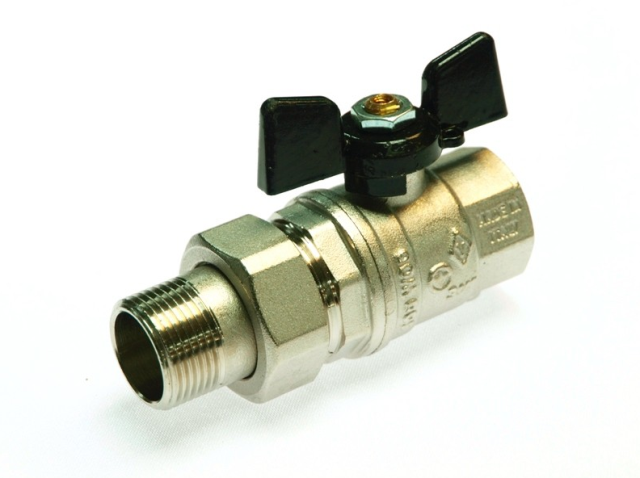

Шаровый кран

Вентиль

Ручной вентиль — это конструкция, благодаря которой можно регулировать напор воды. В вентиле жидкость течет то в одном направлении, то в другом, перемещаясь по рабочему сечению седла. Для того, чтобы протекало меньшее количество теплоносителя, в некоторых местах сечение преграждается конусом или шайбой с резиновой прокладкой, которые присоединены к штоку.

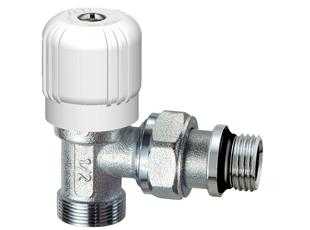

Ручной вентиль для радиаторов

Для систем отопления выпускаются вентили с коническим клапаном, они отличаются большей эффективностью для таких условий. Он полностью открыт и дает проход предельному количеству жидкости, за счет этого теплоотдача радиатора становится более высокой. В случае, если температура в помещении превышает норму, данное устройство позволяет снижать теплоотдачу, т.е. с такими вентилями вы сможете осуществлять контроль за температурным режимом.

Выделяются такие разновидности вентилей как:

Регулировочные. Этот вид в свою очередь подразделяется на прямые и угловые. Управление в них — ручное. Они эксплуатируются в автономных системах отопления. Основной минус состоит в том, что с помощью их нельзя с высокой точностью отрегулировать теплоотдачу, поскольку в их конструкции не предусмотрены шкала и датчик определения температуры.
С термоголовкой. С подобными вентилями можно ограничивать повышение температуры или вовсе не позволять ей увеличиваться, осуществляется это с помощью ручного или автономного управления. Монтируются вентили с термоголовкой на однотрубные и двухтрубные системы. Регулируются следующим образом: требуемая температура задается вручную при помощи ограничительного кольца.
С терморегулятором. Данный вид запорной арматуры монтируется перед батареей. Контроль за количеством поступающего теплоносителя в радиатор осуществляется краном, который расположен перед терморегулятором.

Механизм запирания крана

Кран для системы отопления имеет стандартный механизм запирания, строение которого зависит от его типа. Работа устройства контролируется при помощи специальной рукоятки или ручки на самом вентиле. Ручка приводит кран в действие и помогает двигать его вокруг своей оси. Если повернуть вентиль по направлению к патрубкам или входу трубопровода, поток теплоносителя будет остановлен. Обычно вентиль открывают для обеспечения максимальной подачи жидкости, чтобы обеспечить помещение теплом. Кран можно регулировать и ставить на нужный уровень, поворачивая против часовой стрелки. Для удобства на устройстве есть специальные выступы, указывающие на уровень ограничения при его открытии.

После закрытия крана циркуляция теплоносителя прекращается полностью. Его закрывают, когда требуется понизить температуру радиатора до минимального уровня, к примеру, в летний сезон. В закрытом положении ручка вентиля должна образовывать угол в 90 градусов между осью и трубопроводом. В этом случае движение рукоятки идет по часовой стрелке в соответствии с выступами, чтобы циркуляция жидкости останавливалась не сразу и равномерно. Если кран заклинило, понадобится снять фиксирующую гайку и рукоятку при помощи ключа для регулировки штока. Чтобы поставить его в нужное положение, прижимную втулку под шестигранником разрабатывают и фиксируют свободнее.
