Светодиодный прожектор с датчиком движения для улицы рейтинг

Экономичность и светоотдача LED прожекторов

Световая отдача – это отношение величины светового потока (грубо говоря – количества света) в люменах (лм), излучаемого его источником, к мощности последнего в Вт. То есть количественно эта характеристика в лм/Вт представляет собой световой поток, излучаемый лампой при потреблении каждого 1 Вт от своей мощности.

Световая отдача LED последнего поколения составляет 95–150 лм/Вт. У ламп накаливания – только 4–15 лм/Вт, галогенных – 15–17 лм/Вт, КЛЛ – 56 лм/Вт, ДРЛ – 50–60 лм/Вт. То есть галогенный прожектор мощностью 150 Вт можно заменить светодиодным на 15 Вт и получать 10-кратную экономию электроэнергии. К ЛЕД-источникам по световой отдаче близки натриевые газоразрядные (ДНаТ) и металлогалогенные (ДРИ) лампы. У них этот параметр достигает 141 и 105 лм/Вт соответственно. Но ДНаТ дают яркий желто-оранжевый сильно мерцающий свет, и поэтому в прожекторах их практически вообще не используют.

Световая отдача LED прожектора

У ДРИ длительный запуск – в зависимости от конструкции его время составляет 2–10 минут. Даже после кратковременного отключения металлогалогенной лампы ей надо дать 10 минут на охлаждение, иначе она не запустится. То есть быстро повторно ее включить невозможно. Поэтому ДРИ обычно не устанавливают в прожектора с датчиком движения. Применение специальных устройств для быстрого перезапуска значительно снижает срок ее службы. Кроме того, ДРИ гораздо менее надежны светодиодов и даже по сравнению с ними «капризны» к техническим условиям обеспечения их работы (напряжению, пускорегулирующим устройствам), а стоимость их (качественных) тоже достаточно высока.

Конструкция и принцип работы LED обеспечивают ему еще более высокие, чем можно ожидать, исходя из вышеприведенных сравнений, показатели экономичности и светоотдачи в прожекторах. Светодиод представляет собой полупроводниковый кристалл, заключенный в прозрачный пластиковый корпус, выполняющий не только защитные функции, но еще и функцию оптической линзы. Благодаря такой конструкции, излучаемый LED световой поток уже сориентирован в нужном направлении – от источника света – и под заданным при изготовлении углом. Отражатели в устройствах со светодиодом играют вспомогательную роль, собирая лучи отраженные и/или преломленные от/в пластика(е) корпуса ЛЕД и стекла(е) прожектора. Основной поток излучения идет в нужном направлении.

А лампы различных типов (кроме LED) дают рассеянный свет – излучают во всех направлениях. Прожектор с ними без отражателей превратится в обычный светильник. В то же время даже самая совершенная система отражения частично поглощает свет. Поэтому прожекторы с лампой и с LED, имеющие одинаковую светоотдачу, будет гореть по-разному. Светодиодный ярче. Так, из вышеприведенного примера галогенный прожектор на 150 Вт достаточно заменить на LED устройство мощностью не в 15 Вт, а 10 Вт и оно даст света даже немного больше.

https://youtube.com/watch?v=7ljcJU7Zlo0

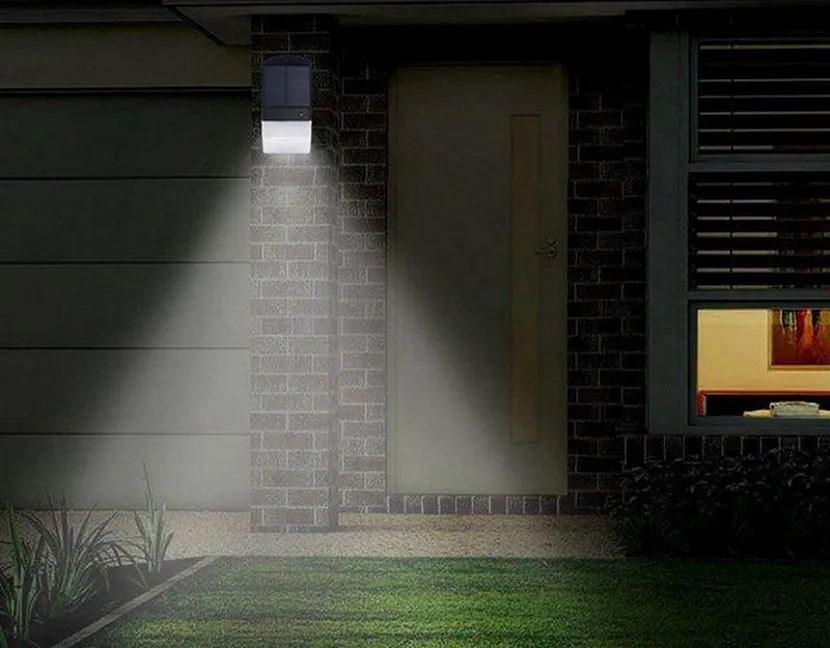

Устройство и принцип работы

В состав устройства солнечного прожектора включено:

Сам корпус. Обладает прочностью, рассчитанной на разные внешние условия, защищает проникновения пыли, влаги и возможных воздействий механического характера.
Светодиодные лампочки с непрерывным ярким светом. Как правило, они расходуют экономно и эффективно накопленную энергию солнца.
Панель с фотоэлементами, работающая от солнца. Часто они высокочувствительны и позволяют аккумулятору получать энергию даже при низкой активности солнца. Временные затраты при этом увеличиваются.
Аккумуляторная батарея. Днем копит энергию, с наступлением сумерек – расходует, через осветительный прибор. Часто в состав устройства входит гелевая батарея, из-за ее длительного срока службы до 12 лет.
Контроллер. Отслеживает уровень заряда аккумулятора и при остатке заряда в 30% в автоматическом режиме отключает прожектор.
Источник света (светодиод).
Электронный блок, преобразующий напряжение.
Подвижная система крепления. С ее помощью можно направлять фотоэлементы в сторону сильнейших солнечных лучей.
Дополнительные элементы. Могут отличаться в разных моделях. Например, датчик движения. Он передает сигнал в прожектор на включение, если в поле его действия попадает движущийся объект.

В основе принципа работы прожектора лежит получение электрической энергии за счет преобразования энергии солнечных лучей в электрическую энергию

Поэтому важное значение придается месту размещения прожекторов. Это должен быть максимально освещенный и открытый участок

Солнечные лучи, попадая на высокочувствительный фотоэлемент, превращаются в электричество и передаются на аккумуляторную батарею.

Некоторые виды панелей имеют способность генерировать энергию даже при отсутствии прямого солнечного света.

При наступлении сумерек, энергия накопленная днем, начинает поступать в прожектор автоматически. Он начинает излучать поток света.

Контроллер, установленный внутри, не позволяет аккумулятору полностью разрядиться и поддерживает его в ресурсном состоянии.

Виды ламп с детекторами перемещения

По месту расположения анализатора:

внутри корпуса — как правило, не требует дополнительных манипуляций при установке системы;
снаружи — тип прожектора с датчиком движения, когда детектор расположен под лампой или над ней;
в отдельном корпусе — может применяться в том случае, когда для включения лампы нужно более раннее обнаружение движения. Например, прожектор с датчиком движения и освещенности на фасаде здания, регулируется детектором перемещения, установленным на воротах территории. Таким образом, свет будет включен еще в тот момент, когда кто-то приблизится ко входу на объект.

По типу ламп:

светодиодный тип устройства отличается огромной экономичность, длительным сроком службы, а также безопасностью для глаз, так как диоды не мерцают;
галогенный — прожектор, работающий с обычными лампами накаливания. Срок службы такого устройства в десять раз короче, чем у светодиодного. Галогеновый тип ламп на сегодняшний день практически не используется, так как он наиболее энергозатратный и обладает самым меньшим сроком службы;
Энергосберегающий — более прочные и долговечные, чем лампы накаливания. Требуют особых правил утилизации в связи с тем, что в их состав входит некоторое количество ртути.

По типу датчика:

№	Полезная информация
1	инфракрасный — пассивный детектор перемещения, работающий с тепловыми показаниями окружающих объектов
2	микроволновый — активный анализатор, который определяет движение, согласно характеру радиоволн, которые им получены
3	ультразвуковой — активный датчик, работающий со звуковыми волнами, отражающимися от окружающих объектов
4	мультисенсорный — подразумевает наличие сенсоров различного типа в одном корпусе, что позволяет прибору работать особенно точно, практически без ложных срабатываний

По способу питания:

проводной — подключается к сети при помощи кабеля, что делает работу устройства зависимым от состояния сети на территории в том случае, если отсутствует запасной источник питания (генератор), который в случае отключения электричества, взаимодействует с соединенными с сетью приборами, позволяя им продолжать работу;
автономный. Беспроводное устройство применяется, когда монтаж проводов не является возможным, либо владелец просто не хочет применять такой способ подключения. Способов питания в таком случае может быть два — аккумуляторы, расположенные внутри прибора, а также солнечная батарея. В первом случае необходимо следить за зарядом устройства и своевременно менять элемент питания. Во втором — достаточно установить прожектор и батарею в подходящих для этого местах и можно спокойно забыть о нем — заряжаться прожектор на солнечной батарее будет весь день до заката, а ночью вырабатывать полученный ресурс. Стоит упомянуть, что устройства на солнечной батарее являются самыми дорогостоящими, но при этом и самыми экологичными и экономичными.

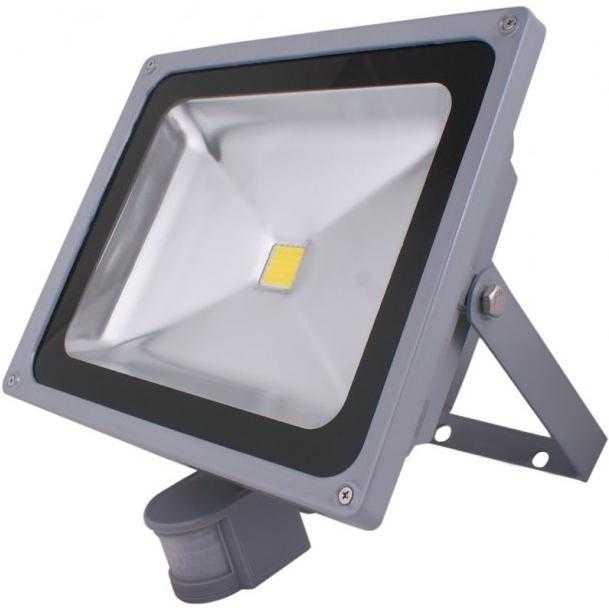

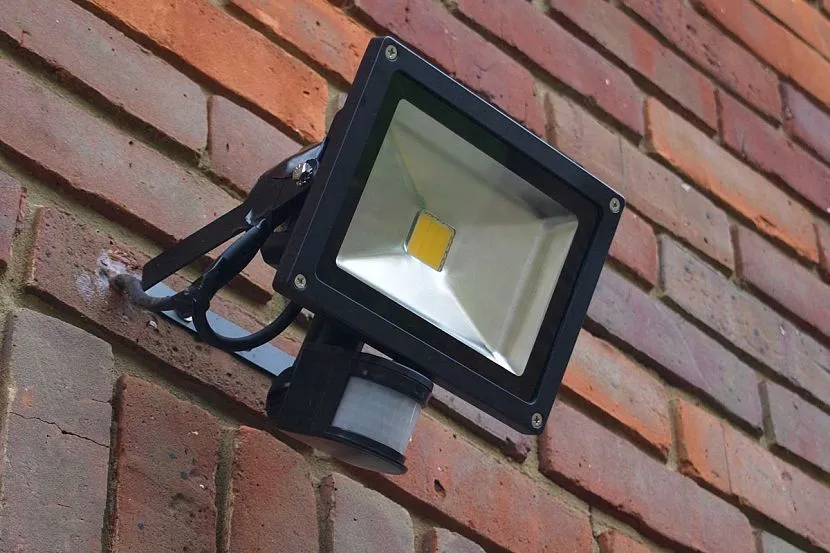

Прожектор светодиодный с датчиком движения СТАРТ

Кроме того, при выборе устройства такого типа стоит обращать на его характеристики — мощность (10 Вт, 30 Вт, 50 Вт и т.д), дальность действия и угол обзора (для ламп — расстояние, до которого достает световой луч, для детектора — радиус, при пересечении которого он включит осветительное оборудование), уровень светочувствительности (позволяет отрегулировать то, в какое время суток будет включаться свет — активация ламп при дневном свете не является правильной, а данная настройка позволяет этого избежать), время задержки отключения (может настраивать время, через которое свет погаснет после прекращения движения в рабочей зоне датчика), степень защиты корпуса и так далее.

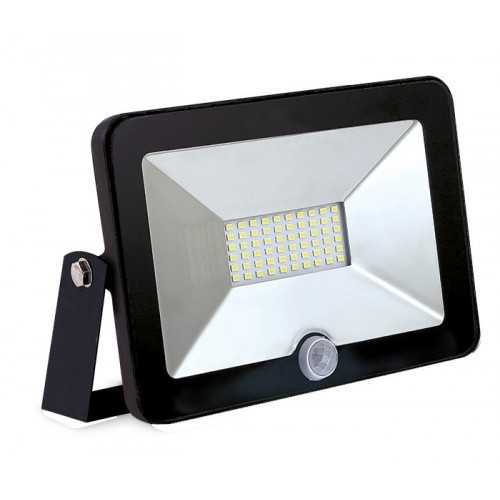

Лучшие прожекторы 30-50 Вт с датчиком движения

Товары в этой категории рассчитаны для освещения улицы рядом с домом, въезда в гараж, ворота, придомовой территории. Они дают достаточно света, чтобы четко видеть границы объекта и лица находящихся на нем людей, поэтому прожекторы подходят для охранных систем.

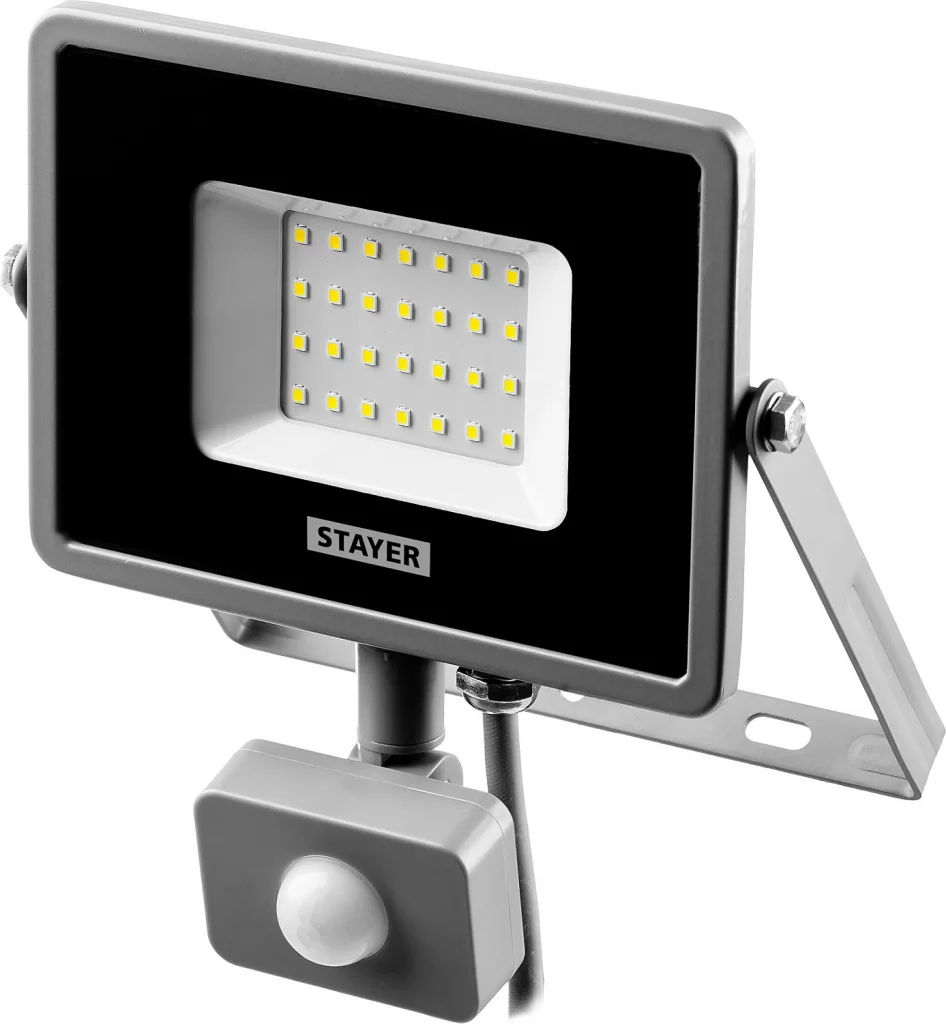

STAYER Profi 57133-30 30 Вт

Рейтинг: 4.9

Прожектор с мощностью 30 Вт оснащен 28 светодиодами и генерирует поток с яркостью 2400 лм. Это холодный белый свет 6500 К, при котором хорошо видны любые детали. Фонарь рассчитан на срок службы до 30000 часов. Фиксируется прибор на металлической дуге, а датчик для распознавания движения вынесен вниз на прочной стальной трубке. Пылевлагозащищенность IP65 разрешает вешать фонарь под открытым небом.

Согласно отзывам, прожектор хвалят за удобные регулировки. Он настраивается по трем показателям: чувствительность датчика, задержка включения освещения и яркость. Еще пользователи хвалят его за герметичную конструкцию и устойчивость к сильным осадкам. Несмотря на бюджетную стоимость, датчик засекает движение на расстоянии 10 м, поэтому весь двор будет освещен, как только Вы войдете в калитку.

Достоинства

отлично переносит дожди;
широкие возможности по регулировке;
засекает движение на расстоянии 10 м;
можно задать непрерывное горение на 8 часов.

регулировки подписаны на английском (Time, Sens, Lux).

Wolta WFL-50W/05s 50 Вт

Рейтинг: 4.8

Одной из «старших» моделей с датчиком фиксации движения в линейке Wolta является прожектор WFL-50W. В нем используются современные диоды с шириной 11 мм, поэтому срок службы источника света больше и составляет 50000 часов. Производитель предоставляет на товар гарантию 2 года. Степень пульсации менее 1%, а значит при длительном освещении Вы не увидите «эффекта мерцания». Сравнительно тонкий корпус 6.5 см разрешает монтаж в ограниченных местах. В одном модуле совмещены датчики освещенности и движения, чтобы прожектор включался только тогда, когда вокруг мало света. Температура потока составляет 5500 К, что дает оптимальную видимость мелких деталей — под ним можно даже читать.

Среди мощных прожекторов, оснащенных сенсором движения, этот выделяется повышенной яркостью. Прибор излучает световой поток 4000 лм. Благодаря такой характеристике фонарь подходит для освещения просторной территории рядом с коттеджем или для охраны промышленных объектов.

Достоинства

хорошая чувствительность датчика движения;
прочный вандалоустойчивый корпус;
корректно работает при пониженном напряжении 180 В;
очень яркий свет 4000 лм.

проигрывает другим по углу излучения 120º.

Glanzen FAD-0012-30 30 Вт

Рейтинг: 4.7

Прожектор от отечественного производителя Glanzen наделен мощностью 30 Вт и вырабатывает световой поток с температурой 6500 К и яркостью 2500 лм. Он специально разработан для сложных климатических условий и выдерживает температуры от -40 до +50 градусов. Корпус с размерами 31х18х4.3 см выполнен из металла, но весит 1 кг, поэтому нуждается в закреплении на прочном основании. Питается модель от сети 220 В, для чего предусмотрен выход кабеля. Первый класс электробезопасности означает, что пожары от прожектора или поражение электрическим током исключены. Отзывы показывают, что если настроить время работы 10 секунд, плата не будет перегреваться и сможет прослужить заявленные 50000 часов.

Отечественный прожектор выделяется доступной ценой — ниже, чем некоторые варианты на AliExpress. При этом в нем есть те же регулировки, что и в более дорогих моделях. Еще в нем предусмотрена защита чипа от перегрева, что продлевает его ресурс.

Достоинства

есть настройка чувствительности сенсора движения;
адаптирован к резким изменением окружающей температуры;
большой угол освещенности;
предусмотрена защита от перегрева чипа.

Подбор характеристик освещения

Выбор устройства определяется целью, для которой его планируют использовать. Для ночного времени достаточно силы освещения, которая не превышает 15 люкс/метр. Для технических работ потребуется 75, а для точных — не менее 100 люкс/метр.

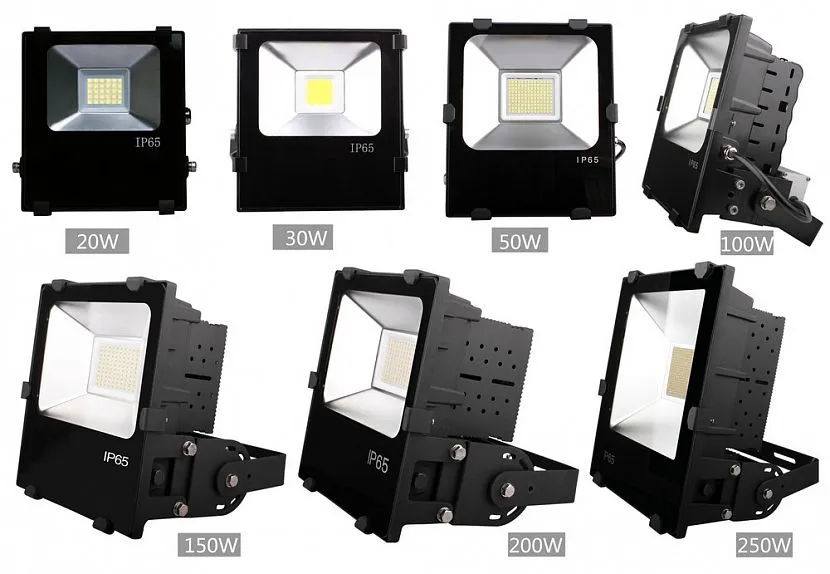

Существуют модели различной мощностиИсточник stroyday.ru

Нужно обратить внимание на спектр создаваемого света. Значение 2000-2500 соответствует ярко-жёлтому

При цветовой температуре 3700-4300 он имеет тёплый белый оттенок. Если речь идёт о 4500-5000 он становится нейтральным, а для 6000 или больше — освещение будет холодным. При создании оригинальных видов подсветки может помочь одновременное использование нескольких вариантов с различной цветовой температурой.

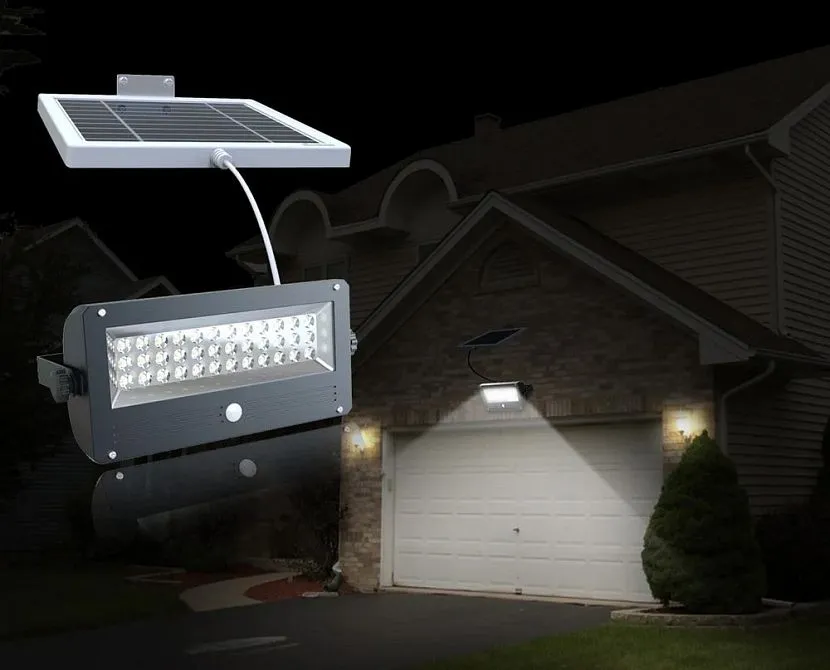

Использование солнечных батарей делает устройство автономнымИсточник stroyday.ru

Для определения оттенка света нужно ознакомиться с коэффициентом цветопередачи. Он рассказывает об естественности освещения. При этом можно ориентироваться на следующие значения:

1B говорит о том, что такое освещение можно использовать в учебных заведениях;
2A подходит для жилья;
A1 может быть использован как для больших торговых залов, так и для обычных магазинов;
коэффициент равный 3 подойдёт для зданий промышленного назначения;
если у прожектора эта характеристика равна 4, то его допускается применять только для уличного освещения и нельзя внутри дома.

Светильник с датчиком движения экономит электроэнергиюИсточник beri.ua

При выборе светодиодного прожектора важно обратить внимание на срок эффективной эксплуатации. С течением времени световые характеристики прожектора постепенно уменьшаются. Когда он вырабатывает ресурс полностью, потребуется провести замену

Допустимые пределы падения силы освещения в процентах указывают с помощью обозначения «LM». Например, если написано «LM70», это означает, что к концу срока эксплуатации у прожектора будет только 70% первоначальной яркости

Когда он вырабатывает ресурс полностью, потребуется провести замену. Допустимые пределы падения силы освещения в процентах указывают с помощью обозначения «LM». Например, если написано «LM70», это означает, что к концу срока эксплуатации у прожектора будет только 70% первоначальной яркости.

Прожектор должен быть надёжно защищён от воздействия непогодыИсточник oxsy.ru

Прожектор может включать в себя различное количество светодиодов. Иногда используется целая матрица, в других случаях один, но очень мощный. Нужно учитывать, что в первом случае нагрев будет более сильным, чем во втором. Если необходимо, чтобы была высокая яркость освещения, предпочтительнее использовать устройства с одним кристаллом. При применении светодиодной матрицы выход из строя даже одного элемента приведёт к неработоспособности устройства.

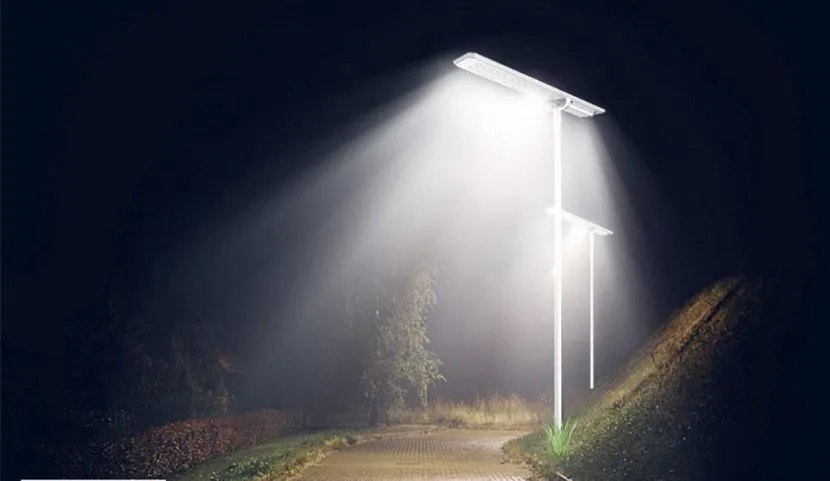

Яркое уличное освещение с помощью светодиодных фонарейИсточник nevnov.ru

Прожектора небольшой мощности используют для подсветки. Более мощные применяются для освещения улицы. Светодиоды бывают разнообразных типов. В зависимости от этого они обеспечивают различные углы освещения:

У SMD диодов этот угол достигает 100 градусов.
Для дискретных диодов он меньше — всего 60.
У COB светодиода угол освещения наибольший среди них — 120 градусов.

Освещение должно соответствовать требованиям нормативных документов.

Светодиодные фонари обеспечивают равномерное освещениеИсточник decoromir.ru

Обзор преимуществ и недостатков

Если касаемо прочих видов ламп, кроме светодиодных, ситуация с датчиком освещенности и движения вполне очевидна, так как в этом случае больше плюсов от применения такого узла управления, то для приборов на базе светодиода количество недостатков приравнивается к числу преимуществ.

Основные плюсы:

Отсутствие необходимости постоянно искать выключатель на стене и прикладывать какие-либо усилия;
Наличие функции распознавания уровня интенсивности освещения, иными словами, прибор с датчиком движения включается только в темное время суток, а днем не реагирует на движение.

Недостатки:

Источник света с автоматическим узлом управления включается не только при передвижениях человека, но также реагирует на мелких животных, что означает ложное срабатывание и лишний расход электроэнергии;
Прожектор на базе светодиода не предусматривает регулярные коммутационные действия, поэтому частые включения и отключения могут быстро вывести из строя лампу.

Если для светодиодного прожектора приобретается датчик реагирования на движение, можно забыть о факторе экономии электроэнергии, так как продолжительность работы при включении будет недолгой, после чего прожектор отключится. Светодиодные же лампы известны тем, что при длительной эксплуатации они характеризуются низким уровнем энергопотребления.

Датчики движения существуют в разных исполнениях, что означает наличие индивидуальных особенностей у каждого из них:

Инфракрасный узел автоматического управления. Такие приборы функционируют посредством отслеживания перемещений объектов в ИК, тепловом диапазоне. К плюсам можно отнести настройку дальности реагирования, кроме того, они безопасны. Есть и минусы: не срабатывают при наличии блокирующих ИК-излучение материалов, применение на улице не отличается точностью, на что влияют внешние факторы (осадки, солнечное излучение), кроме того, данный вид датчика движения сработает даже от порыва теплого ветра.
Ультразвуковой узел автоматики. Характеризуется следующими плюсами: доступная цена, устойчивость к внешним факторам, широкий диапазон температур. К минусам относятся такие факторы: не реагирует на слабые, нерезкие движения, а также распознает перемещения лишь на небольшом удалении.
Микроволновый узел автоматики. Наиболее мощное устройство, из плюсов можно выделить: любые условия эксплуатации, быстрая реакция на слабые движения, распознает перемещения объекта даже за толстыми стенами. Есть и недостатки у таких приборов: высокая цена, ложные срабатывания из-за способности реагировать на больших расстояниях.

Существуют также комбинированные исполнения, в результате можно подобрать прожектор с датчиком движения или освещенности наиболее высокой степени эффективности для работы при определенных условиях.

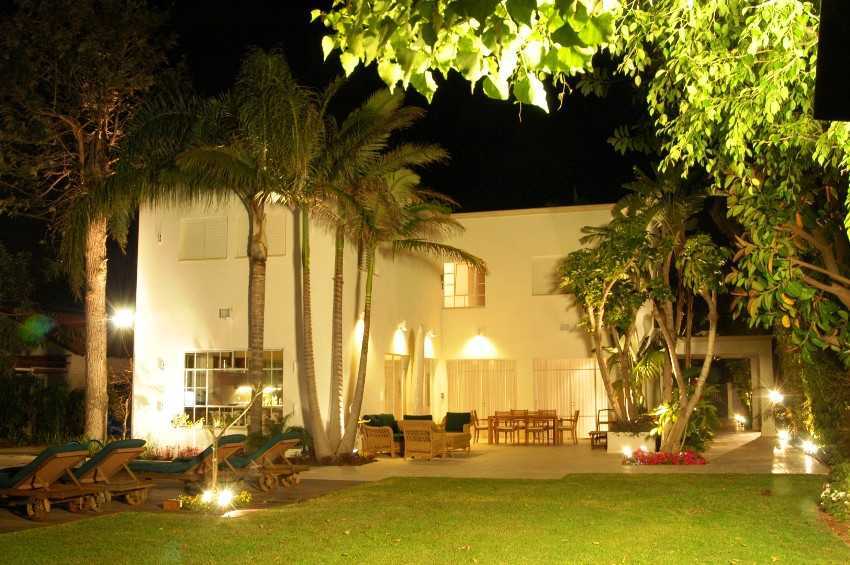

Как организовать уличное освещение

Прежде всего, нужно знать, что для каждого объекта задействуют определенный вид источников света. Прожекторы могут обеспечивать направленный и рассеянный свет, что учитывается при выборе прибора для освещения архитектурных объектов или же охраняемой территории. В зависимости от условий эксплуатации, а также от конфигурации объекта выбирается тип крепления: на отдельно стоящей опоре или посредством кронштейна.

https://youtube.com/watch?v=xRC8VQzZnT8

Второй вариант предпочтителен для прожекторов с датчиком движения, когда нет возможности установить его на опоре, а также в случаях, если важно обеспечить освещение объекта рядом с фасадом здания. Основные этапы установки:

Основные этапы установки:

Подключение узла автоматического управления к прожектору.
Настройка датчика движения. При этом обычно требуется сместить регулятор в крайнее положение с соответствующей маркировкой (интенсивность освещения во время реагирования), а также установить время работы после включения источника света и определить подходящий уровень чувствительности узла автоматического управления.
Монтаж источника света и кронштейна. Для этого используется крепеж, который идет в комплекте к прожектору.
Подключение к питанию.
Проверка функциональности.
Установка на фасад или опору.

Различные настройки чуствительности датчика

Таким образом, источник света с датчиком движения может быть весьма эффективным. Однако если речь идет о прожекторах на базе светодиодов, в этом случае количество недостатков и преимуществ уравнивается, что затрудняет решение вопроса о покупке источника света с таким датчиком. Чтобы частота срабатываний не оказывала негативного влияния на данный вид светильника, следует подобрать наиболее подходящее исполнение узла автоматического управления.

Критерии выбора светодиодных светильников

Товары из области светотехники имеют достаточно много показателей – в них легко запутаться без специальных знаний. Приборы с похожими характеристиками могут выдавать свет разной интенсивности и теплоты. К прожекторам, которые будут использоваться на улице, возникает еще больше требований, ведь они будут подвергаться постоянному воздействию природных явлений.

Плохие погодные условия – далеко не единственные причины быстрой порчи светового оборудования

В некоторых районах важно учитывать вероятность нападения вандалов и подбирать и устанавливать прожекторы так, чтобы их не смогли повредить случайные хулиганы

Перед выбором прожектора со светодиодной лампой, датчиками освещенности и движения стоит обратить внимание на самые ключевые параметры

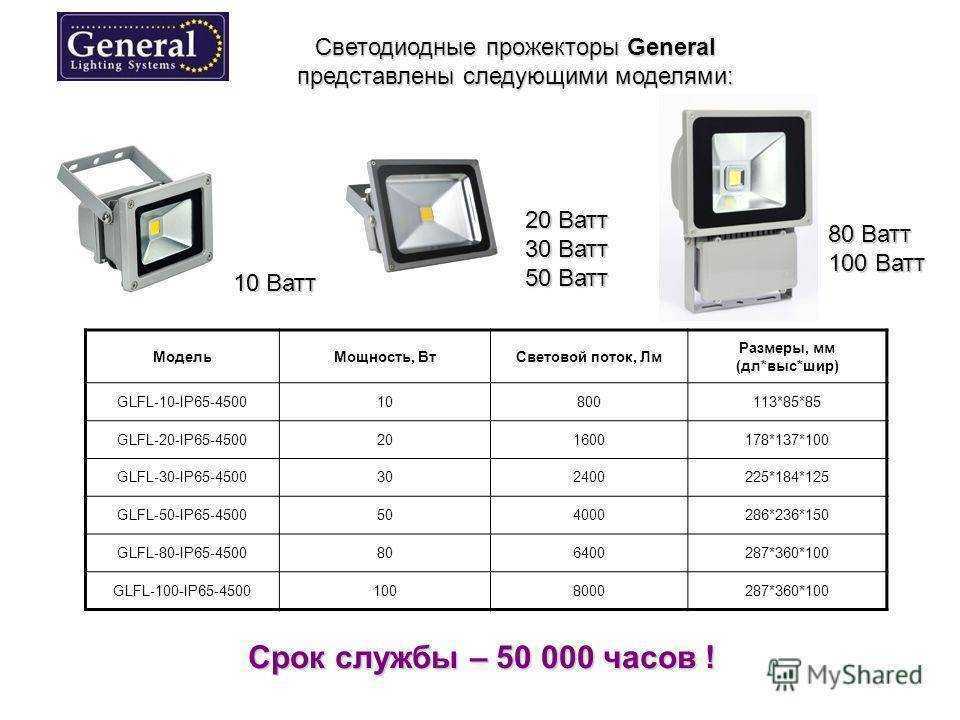

Критерий #1 — мощность и световой поток

Тесно связанные характеристики, от которых фактически зависит яркость будущего освещения. Чем выше показатель мощности, тем интенсивнее будет гореть прожектор. Однако для того, чтобы понять, хватит ли потенциала светодиодов, нужно учитывать и площадь освещаемой территории, и высоту, на которой будет установлен прибор. Чем выше будет произведен монтаж, тем сильнее будет рассеиваться свет.

Чтобы просчитать потенциальный уровень освещенности, необходимо разделить значение светового потока на площадь освещаемой зоны. Полученный результат измеряется в люксах (лк). Приемлемым показателем средней освещенности улиц и площадей, территории у торговых центров является значение в 10 лк. Для жилых застроек этот показатель снижен до 4 и 6 лк. Однако покупатель всегда может выбрать прожектор под свои потребности, используя стандарты лишь в качестве ориентира.

Критерий #2 — цветовая температура

От этого показателя, измеряемого в градусах Кельвина (К), зависит характеристика видимого света, который продуцирует прожектор. Свет может быть холодным с характерным голубоватым свечением или теплым, имеющим приятный желтоватый подтон. Детальнее о цветовой температуре и мощности ламп мы рассказали в этой статье.

Выбирать цвет по степени теплоты стоит из собственных предпочтений. Конкретные требования к цветовой температуре не применяются при планировании освещения придомовой территории

Прожекторы с параметрами цветовой температуры от 5000 К и выше излучают холодный свет. Все, что находится в пределах 2700-3000 К, проявляется как теплое свечение.

Критерий #3 — защита от пыли и влаги

Кроме антивандальных качеств прожектор должен обладать подходящей степенью защиты от пылевых частиц и воды – . Параметр имеет цифровое обозначение и расшифровывается по специальным таблицам.

Первая цифра говорит о невосприимчивости прибора к пыли и должна быть не менее 5. В этом случает возможно попадание незначительного количества частиц внутрь корпуса, однако это не скажется на работе прожектора. Цифра 6 свидетельствует о полной пыленепроницаемости устройства.

Вторая цифра характеризует особенности взаимодействия техники с водой. Для прожекторов приемлемыми показателями являются 4, 5, 6: защита от брызг, капель и сильных водяных струй соответственно.

Какую выбрать лампу

При выборе прожектора необходимо уделить внимание не только мощности, форме и наличию вспомогательных функций, но и главному элементу – лампе. Встречается несколько разновидностей устройств:

Встречается несколько разновидностей устройств:

светодиодные;
галогенные;
металлогалогенные;
натриевые.

Отличительная особенность первого варианта – экономичность и длительный срок службы. Большая часть производителей отдают предпочтение именно этому варианту. Покупателям подобные исполнения нравятся из-за следующих преимуществ:

низкий уровень потребления энергии;
стойкость к вибрационной нагрузке;
можно применять даже при отрицательных или высоких температурах;
поддерживается автономность, особенно если устройство обладает небольшой мощностью;
срок службы до 100000 часов;
включаются и выключаются неограниченное количество раз;
возможность управлять при помощи смартфона;
простое изменение цвета.

Имеются и недостатки, например, стоимость модели с расширенными возможностями может достигать 5 и даже 10 тысяч рублей, поэтому, если дополнительные опции человеку не требуются, лучше купить стандартное изделие.

Отличительная особенность галогенных исполнений – невысокая стоимость. Такая продукция обладает высокой цветопередачей, поэтому подойдет для организации света во время проведения строительных работ. Единственный недостаток – срок службы, который редко превышает 4000 часов

При этом, важно быть бдительными при выборе корпуса. Если планируется использовать прожектор беспрерывно, то лучше отдать предпочтение вариантам в металлическом корпусе, потому что при активной работе выделяется большое количество тепла

В металлогалогенных изделиях устанавливается газоразрядная лампа с высокой светоотдачей. Преимущество этого варианта – высокая стойкость к скачкам и перепадам напряжения в электрической сети. Продаются различные модели, мощностью от 20 до 150 Вт и выше.

Натриевые лампы обладают одним недостатком – слабой цветопередачей, поэтому их используют только местах, где нет строгих требований к освещению. Как и предыдущие варианты, мощность у этого исполнения бывает разной, все зависит от предпочтений и области использования. Срок службы – стандартный.

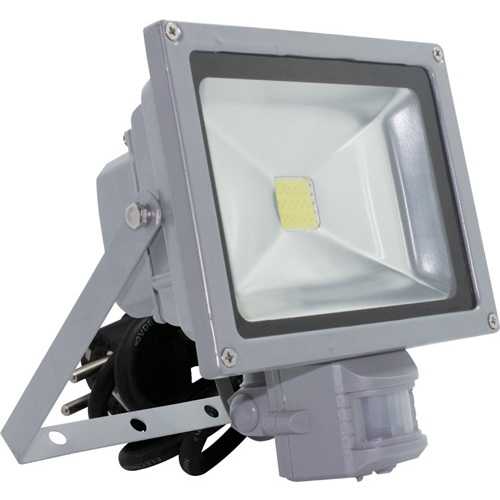

Как устроен прожектор

Светодиодный прожектор (в быту употребляется неверное название диодный — такой термин употреблять, как минимум, непрофессионально) устроен несложно. Как и обычный светильник с лампой накаливания он содержит:

корпус;
светоизлучающий элемент (одиночный мощный светодиод или матрицу из нескольких менее мощных приборов);
терминал для подключения питающего кабеля (клеммник, разъем);
стекло, прикрывающее отсек со светодиодами (рассеиватель).

Устройство LED-светильника.

В отличие от своего предшественника с «лампочкой Ильича», LED-прожектор содержит еще одну деталь – драйвер. У мощных прожекторов он выполнен в виде электронной схемы, стабилизирующей ток через светоизлучающий элемент. У небольших светильников в качестве драйвера может быть применен резистор. Так как излучение светодиодов не зависит от степени нагрева, они устанавливаются на теплоотводящий радиатор для продления срока службы.

Как правильно подключить выключатель

Подключение датчиков движения технически работа не сложная, но специфическая, требующая опыта и особых знаний. Предпочтительнее всего обратиться за такой услугой к специалистам. При неправильной установке могут быть ложные срабатывания или блокировка срабатывания.

Основные моменты, которые нужно учитывать при монтаже:

обеспечение зоны обнаружения;
защита от внешних факторов, способных вызвать ложные срабатывания или блокировку срабатывания;
подключение к электропроводке.

Установить своими руками

Подключают датчики движения при помощи клеммы. Обычно клеммы бывают на 3 вывода, реже – на 4.

Маркировка клеммы:

L – фаза (для проводов коричневого или красного цвета);
N – ноль (синий провод);
L со штрихом или стрелочкой, или буква А – для осветительного прибора;
РЕ – защитное заземление.

Схемы подключения

Существуют несколько основных схем подключения датчиков к освещению:

последовательная;
параллельная;
на несколько датчиков движения;
с использованием магнитного пускателя.

При последовательном подключении управление освещением полностью передается на датчик движения.

В случаях, когда необходимо включить свет надолго, и при этом объект не будет находиться в зоне обнаружения сенсора, параллельно датчику устанавливают выключатель. Примером такой необходимости может послужить применение датчика движения в гараже со смотровой ямой.

Находясь в яме, или занимаясь ремонтом под автомобилем, человек все также нуждается в освещении, но при этом его движения не улавливаются прибором. После окончания работы нужно вручную выключить свет выключателем, но он снова включится уже благодаря датчику движения и выключится после того, как объект выйдет из зоны обнаружения.

В длинных или больших помещениях возникает необходимость в установке нескольких датчиков движения и подключению их к освещению. В этих условиях датчики подключаются параллельно и от одной фазы. Срабатывание одного из сенсоров замыкает цепь и включает освещение во всем коридоре.

Использование магнитного пускателя обязательно при подключении к датчику движения нескольких мощных ламп или дополнительного электрического оборудования.

Схема подключения к энергосберегающей лампе

Схема подключения к светильнику

Проверка и настройка после установки

На датчиках движения, предназначенных для включения осветительных приборов, есть следующий набор регулируемых параметров:

LUX – освещенность внутри помещения или на улице, при которой начинает срабатывать датчик на включение осветительных приборов. При монтаже установите на максимум.
TIME – время, которое прибор продолжает освещать после того, как движущийся объект вышел из зоны обнаружения. Обычно устанавливают от 10 секунд и выше, если коридор достаточно длинный или открытие двери ключами происходит за перегородкой вне зоны обнаружения сенсором.
SENS – чувствительность прибора, параметр, влияющий на дальность обнаружения движения. Изначально устанавливается на максимум. Бывает необходим, если в зону обнаружения попадает движение-помеха, а переустановка датчика затруднительна. Примером может служить включение света на лестничной площадке из-за движущейся кабины лифта или мельтешащих веток за окном.
MIC – если на вашем датчике есть параметр шума, настройте его на минимум, чтобы исключить ложное срабатывание от детского крика или лая соседской собаки.

Светодиодные прожекторы для уличного освещения: технические параметры и устройство

Выбирая осветительный прибор светодиодного типа, необходимо знать его функциональные особенности. Такие прожекторы, как правило, оснащены набором диодов.

Мощность – один из главных показателей LED прожектора, потребляющего минимальное количество электроэнергии. Таким образом, для работы прибора понадобится минимальная сетевая мощность. Для функциональности светильника требуется как минимум 5 Вт. Объёмы потребляемой энергии зависят от целевого предназначения устройства. Наиболее широко используют прожекторы светодиодные 50 Вт. Такой прибор, несмотря на низкое электропотребление, дает свет в 4000 лм, что обеспечивает эффективное освещение пространства площадью 100 м².

LED прожектора потребляет минимальное количество электроэнергии

Для LED светильника характерны такие технические параметры:

Продолжительная эксплуатация, заключающаяся в том, что прибор длительное время работает, не требуя ремонта и замены ламп. Один диод в режиме постоянной работы может прослужить 100 (и более) тысяч часов.
Высокий коэффициент полезного действия, который достигает 98%. Таким образом, энергию светильники расходуют исключительно по назначению – для создания светопотока. Они практически не нагреваются.
Соответствующий качеству уровень защиты, который должен быть не меньше IP65. Таким образом, прибор предохранен от пыли и влаги. Светильники с меньшей защитой (IP44) устанавливают в закрытых местах.
Безопасность для людей. LED лампы не несут угрозы здоровью и не требуют, в отличие от энергосберегающих ртутных ламп, специальной утилизации.
Элементарность монтажа устройства и простота в обслуживании. Светильник крепят на специальные кронштейны, что позволяет регулировать направление света.

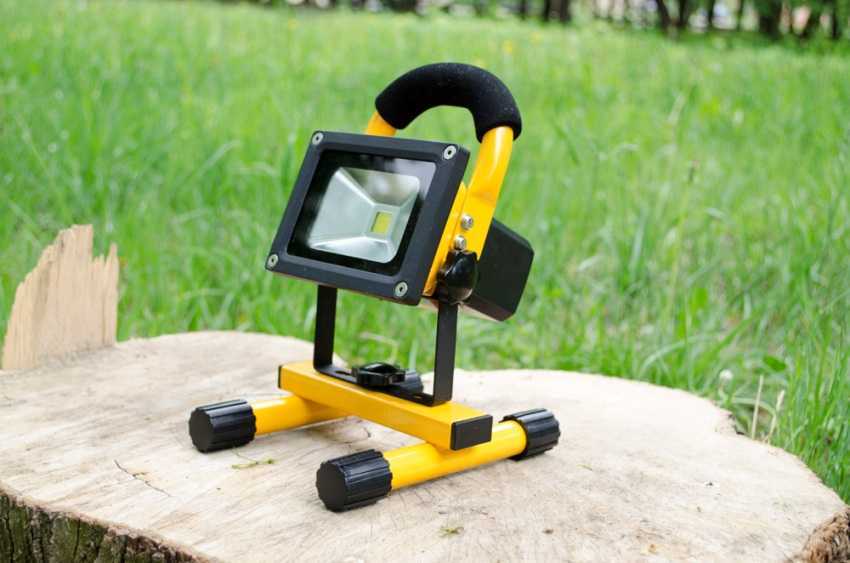

Прибор длительное время работает, не требуя ремонта и замены ламп

Дополнительные технические параметры ламп для прожекторов в зависимости от их назначения

Размер и вес прожектора зависят от его функционального назначения, то есть от количества диодов и мощности светильника.

Например, чтобы обеспечить освещение улицы лампами накаливания мощностью 500 Вт, потребуется установка светильника крупных габаритов – от 60х60 см. В свою очередь, прожектор уличный светодиодный 50 Вт имеет размеры 20х20 см.

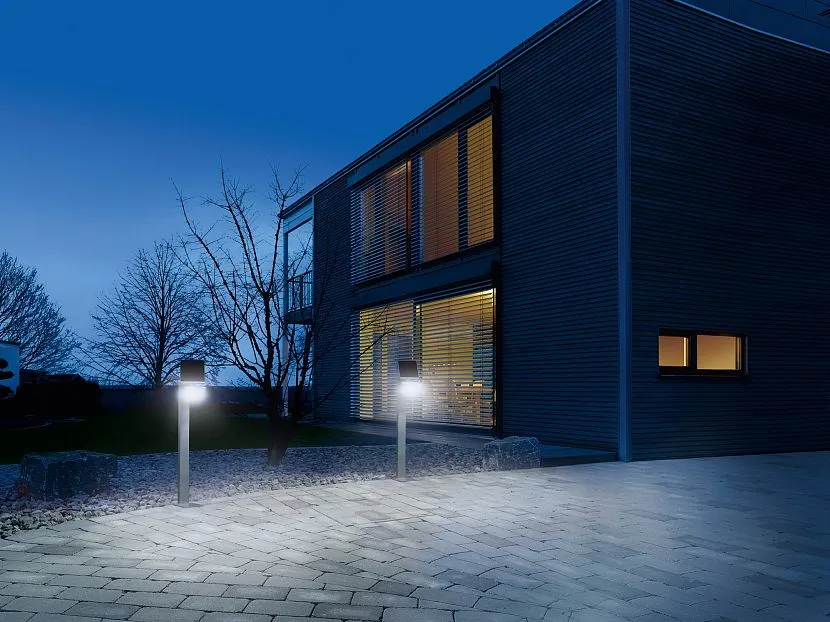

Частые перепады напряжения неблагоприятно влияют на срок службы светодиодного светильника

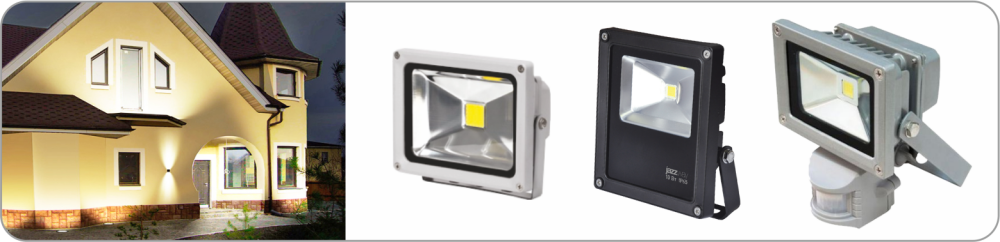

Светодиодные лампы для уличного освещения имеют различную конфигурацию. Они могут быть выполнены в форме квадрата, прямоугольника, круга, овала или линейки. Для данных ламп характерны дополнительные технические параметры:

Широкий диапазон электропитания – от 100 до 240 Вольт. Если напряжение падает, то светодиодный прожектор продолжает работать в обычном режиме.
Работа как при переменном, так и при постоянном токе.
Определенное количество диодов.
Различный цвет света – горячий или холодный, разная температура.
Возможность смены угла светорассеивания. Чаще всего угол установки прожекторов для освещения на улице равен 50°и более.

Следует отметить, что частые перепады напряжения неблагоприятно влияют на срок службы светильника, сокращая его. При этом очень быстро из строя выходит пусковой блок прожектора.
