Какие краны лучше ставить на радиаторы отопления: рекомендации и инструкции

Как правильно выбрать

Важно знать, какие краны ставить на радиаторы отопления. Для этого нужно знать основные их характеристики. Кран, предназначенный для установки на радиаторе, чаще всего представлен в шаровом типе, благодаря чему обеспечивается регулировка расхода теплоносителя и его температуры

Также именно за счет этого элемента выполняется соединение радиатора с трубами, которые могут быть выполнены из разных материалов

Кран, предназначенный для установки на радиаторе, чаще всего представлен в шаровом типе, благодаря чему обеспечивается регулировка расхода теплоносителя и его температуры. Также именно за счет этого элемента выполняется соединение радиатора с трубами, которые могут быть выполнены из разных материалов.

Установка может быть в разных частях батареи, к которым относится стояк или верхняя часть. Может быть смонтирован на байпасе. Выбираются участки, где происходит скопление воздуха, чтобы при необходимости можно было произвести его стравливание.

Во время выбора элемента нужно учитывать следующие особенности:

• каким диаметром обладают трубы, для которых приобретается кран;
• при каком рабочем давлении будет происходить эксплуатация изделия;
• какой тип соединения будет применяться для прикрепления крана, поскольку у отдельных элементов может иметься резьба;
• каким назначением обладает сама арматура;
• где должен быть он установлен;
• какими параметрами и характеристиками обладает рабочая среда;
• свойства входа и выхода вентиля в конкретном радиаторе.

Краны сами могут обладать определенными характеристиками. К ним относятся:

кран Маевского считается самым популярным выбором, поскольку широко применяется, имеет доступную цену и отличную эффективность; конусный вентиль считается отличным выбором потому, что он может быть установлен в промежуточном положении

Во время выбора нужно обращать внимание на следующие части кранов:

• Каким механизмом запирания оснащен кран. Терморегуляторы оснащаются сразу двумя механизмами: один является клапанным, а другой — вентиль со специальным штоком. Второй вариант считается самым оптимальным, поскольку с его применением регулировка будет плавной и эффективной. Вручную устанавливается необходимая температура, для чего используется ограничительное кольцо. Однако могут быть и терморегуляторы с электронными механизмами, но их цена будет выше. Кран Маевского в этом плане имеет много минусов. Это обусловлено низкой проходимостью и необходимостью пользоваться специализированным ключом для применения крана.
• Корпус крана. Оптимальными являются изделия, корпус которых создан из стали или бронзы. Наиболее популярными являются конструкции из латуни, поскольку они обладают приемлемой ценой. Часто можно встретить краны из силумина, который считается аналогом латуни. Однако такие варианты считаются неподходящими, поскольку этот материал слишком мягкий. Надежными являются полимерные изделия, но обычно они выпускаются слишком больших размеров, поэтому для их установки приходится вырезать слишком большой участок трубопровода. Также долговечными считаются краны, в которых устанавливаются прокладки не из резины, а из подходящих полимеров.

Существует достаточно много разновидностей кранов, которые устанавливаются на радиаторы системы отопления.

Они отличаются возможностью регулировки температуры, способом установки, различными дополнительными элементами и параметрами.

При правильном выборе и грамотной установке крана на радиатор отопления можно повысить комфортность использования системы, а также ее безопасность и эффективность.

Особенности шарового изделия

нарушения целостности

Если сила напора воды недостаточна, то причину стоит искать в затворе, который, скорее всего, засорился. Чтобы не допустить подобных ситуаций в будущем, следует позаботиться об установке фильтра жесткой очистки.

Чаще всего регулирующие шаровые краны для радиатора отопления используют в системах отопления, вентиляции и охлаждения. Этот элемент выступает в роли регулятора водного потока, циркулирующего в отопительной и прохладительной системе.

К числу достоинств шаровых кранов следует отнести повышенную надежность в работе. Благодаря им удается обеспечить защиту определенного участка тепловой сети, что уменьшает расходы потребителей по обслуживанию этих систем.

Какие краны лучше устанавливать

Если не нужна особая регулировка температуры, то достаточно будет установить обычный регулировочный вентиль или шаровой кран. Такие устройства весьма легко установить, и они несложны в эксплуатации. Такие краны устанавливаются очень часто в квартирах и домах.

Причем шаровые имеют только два положения, то есть либо отопление есть, либо его нет, регулировочные вентили способны регулировать расход и тем самым уменьшать или же увеличивать температуру в доме, но при такой регулировке невозможно измерить точную подачу и температуру.

Если же наоборот необходима полная, а главное – точная регулировка температуры воздуха в комнате, то необходимо ставить термостатические клапаны, которые смогут это обеспечить.

Обычно такие клапаны либо имеют градуировку, соответствующую определенной температуре, а совсем продвинутые модели имеют небольшой дисплей, показывающий точную температуру, напор и расход. Такие устройства стоят обычно дороже, чем предыдущие, но обеспечивают больший комфорт и удобство.

Краны для радиатора отопления

Зачем на радиаторах краны

Каждый отопительный прибор – это отдельный элемент системы, нуждающийся в настройке и периодическом обслуживании. Если же управлять расходом теплоносителя через батареи в зависимости от потребности в тепле, то можно добиться хороших результатов в плане экономии энергоносителей. То есть, радиаторные вентили и краны для отопления призваны решать такие задачи:

1. Полное отсечение отопительного прибора от системы.
2. Ограничение протока теплоносителя через батарею.
3. Изменение расхода теплоносителя в зависимости от внешних условий.
4. Спуск воздуха из радиатора и трубопроводной сети.

Есть масса ситуаций, при которых без отключения батареи обойтись сложно. К примеру, исправно работающее централизованное отопление посреди весны, когда на улице уже тепло, а в квартире просто жарко. Другой случай – необходимость снятия отопительного прибора с целью замены, промывки или ремонта. При отсутствии запорной арматуры осуществить любое действие с радиатором становится проблематичным.

Вентили ставят и на батареи в стиле ретро

Ограничение протекающего теплоносителя осуществляется с целью балансировки индивидуального отопления в частном доме или квартире

Неважно, какой тип системы отопления у вас используется, без балансировки с помощью вентилей первые батареи всегда получат большее количество воды, чем последние. Ограничить расход теплоносителя в начале сети и тем самым уравнять все приборы между собой – это задача регулирующей радиаторной арматуры

Автоматическое управление расходом поступающего теплоносителя – это способ сэкономить энергоносители, используемые для обогрева дома

Если каждый кран на батарее отопления станет поддерживать установленную температуру воздуха в помещении, управляя течением воды через радиатор, то в целом система израсходует лишь необходимое количество тепла, не больше. А это немалая экономия

Автоматическое управление расходом поступающего теплоносителя – это способ сэкономить энергоносители, используемые для обогрева дома. Если каждый кран на батарее отопления станет поддерживать установленную температуру воздуха в помещении, управляя течением воды через радиатор, то в целом система израсходует лишь необходимое количество тепла, не больше. А это немалая экономия.

Ну и проблема выпуска воздуха при заполнении системы или в период эксплуатации тоже решается за счет специальных воздушных кранов, устанавливаемых на все современные радиаторы. Ниже предлагается перечень разновидностей запорно-регулировочной арматуры, перечисленной в том же порядке, что и решаемые ею задачи:

1. Полуоборотные шаровые краны в прямом и угловом исполнении. Изготавливаются из латуни, бронзы или полипропилена с металлической вставкой.
2. Балансировочные вентили для радиаторов – прямые и угловые.
3. Вентили регулировочные с термоголовками (термостатические клапаны).
4. Спускные воздушные краны – автоматические и ручные.

Теперь следует рассмотреть подробно, какие краны лучше ставить на радиаторы в различных условиях и обстоятельствах. Некоторые варианты наглядно показаны на видео:

https://youtube.com/watch?v=nnQz2VA7C_M

Энергосбережение

В настоящие время доля оплаты за ОТОПЛЕНИЕ, наибольшая строчка в квитанции за коммунальные платежи. В связи с этим у многих собственников появляется заинтересованность в возможности снижения этих расходов.

Одним из способов для этого, оснастить систему отопления дома автоматическим ИТП (погодным регулятором). Система погодного регулирования отопления оправдывает себя только в случае, если в доме уже установлен теплосчетчик (узел учета тепловой энергии).

Энергетикам сложно соблюдать температурный график (температуры на подающем и обратном трубопроводах отопления в зависимости от температуры уличного воздуха). Их цель дать как можно больше тепла для потребителей, для того чтобы было достаточно температуры всем домам расположенным в районе вокруг ЦТП (ближайшим, и удаленным). Так же на ЦТП параметры теплоносителя не меняться в взаимности от времени суток (солнечный день, ночь, день недели и т.д.)

Система автоматического регулирования тепла

После оснащения автоматикой ИТП, каждый дом индивидуально сможет регулировать параметры теплоносителя внутреннего контура отопления (температуры батарей), согласно заданным параметрам в зависимом от внешней температуры воздухе. Так же постоянно на достаточном уровне поддерживать циркуляцию теплоносителя внутри дома, во время низкого перепада давления предоставляемого энергетиками. (Пример: Осень 2013, жалобы на холодные батареи из за перепада менее 1 м между подачей и обраткой на элеваторах ИТП).

Автоматический ИТП позволяет экономить до 35% (и более) Гкал, а значит и денег. Если учесть, что многоквартирный дом платят за отопление в отопительный сезон нескольких миллионов рублей, то экономия даже на 25% окупает всю систему от одного сезона! А с увеличением тарифа (цены за Гкал) время окупаемости уменьшается.

Принцип работы автоматики

Автоматический ИТП (Узел погодного регулирования) состоит из клапана регулирующего с электроприводом, насоса циркуляции, обратного клапана, датчиков температуры, электрического шкафа управления (с программным контроллером), запорно-регулирующий арматуры, фильтров, и др. Характеристики комплектующих для погодного регулятора подбираются опытным проектировщиком, исходя из конкретного объекта. Здесь учитываются тепловые нагрузки, скорость потока, гидравлическое сопротивление, перепад и многое другое.

Наша компания имеет большой опыт в проектирование, в монтаже и наладке данных устройств.

Система погодного регулирования работает следующим образом. Датчик наружного воздуха (выведенный на теневую сторону улицы) измеряет уличную температуру. Два датчика на подающем и обратном трубопроводе измеряют температуру теплосети. Логический программируемый контроллер вычисляет необходимую дельту и управляя клапаном регулирует скорость потока теплоносителя. Если теплосеть не имеет необходимого перепада, то проблема устраняется установкой автоматического балансировочного клапана.

ДИАГРАММА СРАВНЕНИЕ ЗАТРАТ НА ОТОПЛЕНИЕ НА 1 М2 В ДОМАХ УЛ. ГУРЬЕВСКАЯ, 35 И 45

ОЗНАКОМИТЬСЯ С ПРАЙС-ЛИСТОМ

При возникновении желания оснащения Вашего дома погодным регулятором, специалисты нашей компании смогут провести обследование, с предоставлением стоимости выполнения работ и оборудования. Выполнить данные работы «под ключ».

Для этого с нами можно связаться по телефонам:

Принцип регулировки температуры радиаторов отопления

Он напрямую связан с особенностями конструкции этого элемента и его установкой. Кран представляет собой шар, имеющий сквозное отверстие.

Контролируется работа крана с помощью рукоятки, зафиксированной к шару штоком.

Важно! Для монтажа прибора требуется грамотно выбрать местоположение так, чтобы поворот рукоятки в дальнейшем не помешал другим устройствам отопительной системы. Значения диаметров крана и трубы должны быть идентичными. Значения диаметров крана и трубы должны быть идентичными

Значения диаметров крана и трубы должны быть идентичными.

Фиксация устройства должна проходить параллельно по мере его закручивания с использованием пакли или специальной ленты. Они обеспечивают механизм дополнительной защитой от протечек. Правильность установки в дальнейшем проверяется путём подачи напора воды.

Фото 1. Устройство шарового крана для регулировки температуры в радиаторе отопления. Стрелками показаны части изделия.

Приведение ручки в действие способствует движению механизма вокруг собственной оси. Поворот шарового отверстия к патрубкам и трубопроводным входам делает возможной циркуляцию теплоносителя через неё, в противном случае проток жидкости будет перекрыт.

Шар в таких механизмах может быть зафиксированным и подвижным. В первом случае он прикреплён к штоку так, что полностью остаётся статичным. Герметичность такого соединения обеспечивают болты либо тарельчатые пружины.

Подвижный шар способен передвигаться в зависимости от степени водного давления на него. В силу этой возможности такая разновидность механизма имеет большее распространение, нежели первая.

Как открыть кран

Делается это для подачи максимально возможного количества теплоносителя с целью обеспечения помещения теплом. Для регулировки механизма требуется повернуть рукоятку параллельно его собственной оси и трубе.

Для удобства на корпусе крана присутствуют выступы, указывающие ограничения по степени его открытия. Выполняется это против часовой стрелки.

Как закрыть

При этом действии полностью прекращается циркуляция теплоносителя. Требуется это делать в том случае, когда возникает необходимость снизить температуру радиатора до минимума, например, летом.

Рукоятка прибора в положении «перекрыто» должна образовывать с его осью и трубопроводом угол в 90 градусов. В соответствии с выступами движение ручки для остановки циркуляции жидкости должно выполняться по часовой стрелке.

Справка. В обеих ситуациях, при отсутствии рукоятки, определить положение крана возможно по выточке. Если она сонаправлена с трубопроводом и самим механизмом, то его положение «открыто», в противном случае проток жидкости перекрыт.

Каким образом повернуть заклинивший кран на батарее, отрегулировать его

Зачастую такая ситуация возникает, если периодически, в качестве профилактики, не менять положение механизма и не разрабатывать его. Прежде чем предпринимать направленные действия по ремонту прибора, стоит попробовать сделать это руками.

Внимание! Необходимо заранее знать, из чего выполнен кран, так как использование дополнительных механических инструментов может нанести необратимый вред механизму. Ремонт начинается с откручивания фиксирующей гайки и снятия рукоятки. Под ручкой располагается верх штока

Под ручкой располагается верх штока

Ремонт начинается с откручивания фиксирующей гайки и снятия рукоятки. Под ручкой располагается верх штока.

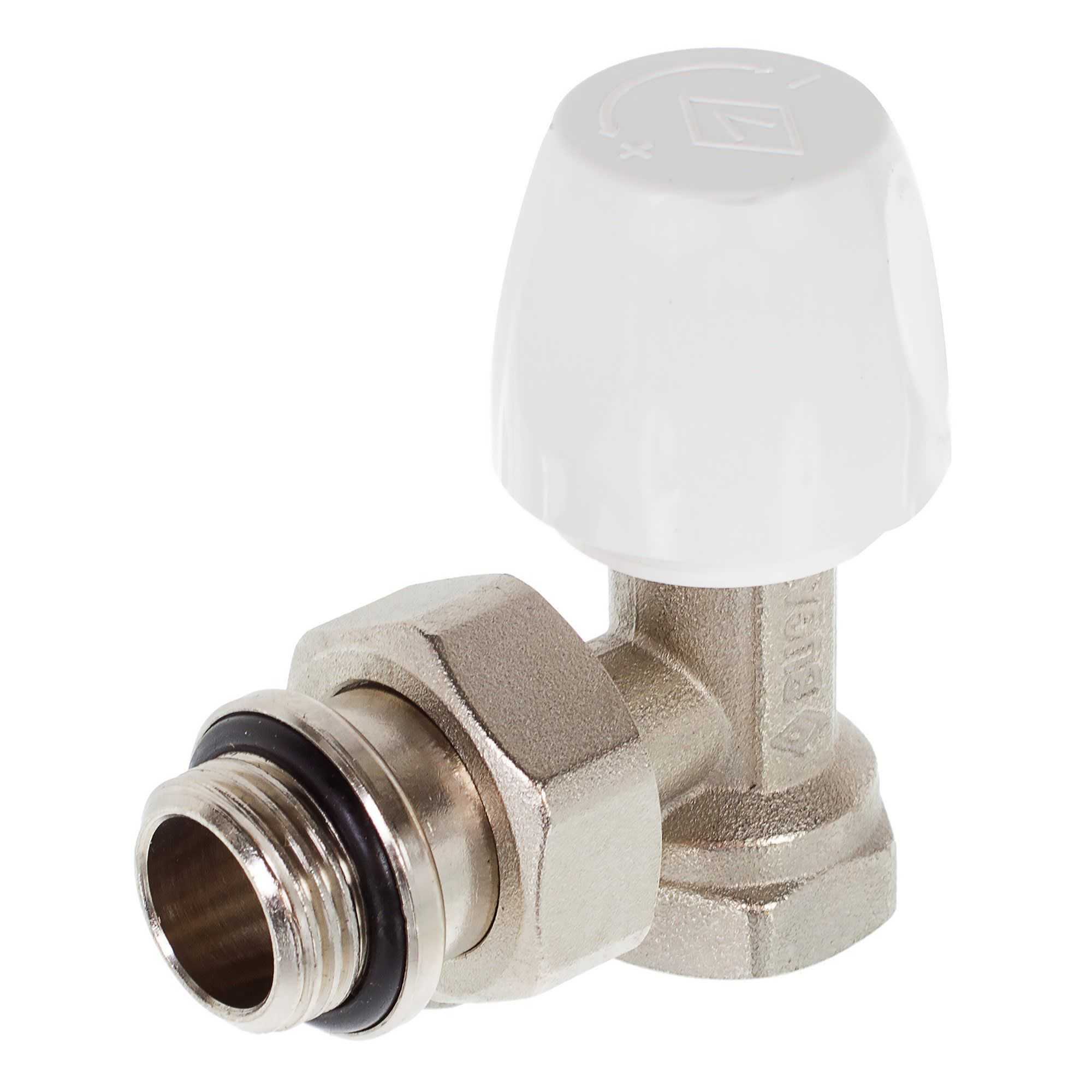

Регулировочные вентили

Принцип действия

Регулировочный кран на радиатор отопления – это устройство, которое позволяет автоматически управлять движением теплоносителя.

Конструкция таких изделий достаточно сложна, но и работают они куда эффективнее вентилей для ручной регулировки:

За восприятие наружной температуры отвечает сильфон – емкость, заполненная жидкостью или газом. При повышении температуры сильфон расширяется, оказывая воздействие на регулировочный узел.

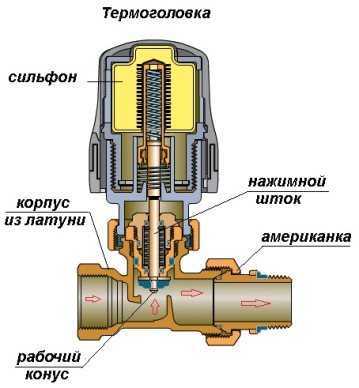

Конструкция термоголовки

• Расширенный сильфон давит на шток клапана, тот опускается и постепенно перекрывает седловину крана, по которой горячая вода поступает в батарею.
• При охлаждении наблюдается обратная ситуация: шток поднимается, и просвет седловины расширяется.

Степень изначального сжатия сильфона мы задаем самостоятельно, либо устанавливая нужное нам значение температуры на цифровом дисплее, либо вращая рукоятку механической настройки. Также возможно соединение термоклапана с внешними датчиками – в этом случае движением штока управляет не сильфон, а сервопривод под действием электрической или гидравлической системы.

Установка терморегуляционного крана

В среде специалистов вопрос о том, нужно ли ставить краны на радиаторы отопления, практически не обсуждается. Даже монтаж простого шарового вентиля обеспечивает ряд преимуществ, а наличие качественного терморегулятора – и подавно. Однако инструкция советует при установке подобных устройств соблюдать ряд правил:

Пример правильной установки изделия

• Во-первых, нужно выбрать подходящую модификацию вентиля. Для систем с одной трубой используем изделия типа RTD-G, для двухтрубных – RTD-N.
• Во-вторых, перед тем как ставить краны на радиаторы отопления, проверяем направление движения теплоносителя (указывается на корпусе стрелочкой). Если перепутаем, то устройство будет работать как угодно, только не так, как нам нужно.
• В-третьих, располагаем терморегуляционную головку перпендикулярно плоскости батареи, чтобы тепловой поток не влиял на ее работу.

Как регулировать радиаторы отопления кранами – тоже вопрос достаточно простой:

• Установив вентиль на радиатор, проверяем герметичность и подаем теплоноситель в систему.
• С помощью рукоятки или циферблата выставляем среднюю температуру.
• Примерно через час корректируем настройку клапана по своим ощущениям и сверяясь с градусником в комнате.
• Если необходимо, повторяем корректировку еще раз, однако обычно это не требуется.

Систему настраиваем путем вращения рукоятки

После этого вмешиваться в работу устройства обычно приходится не чаще раза в месяц – при резких изменениях внешней температуры.

Маркировка шаровых кранов

Зачастую маркировка кранов шарового типа разрабатывается производителями в индивидуальном порядке. Однако существует стандартный регламент, распространяющийся для изделий, изготовленных российскими производителями и импортёрами, реализующими свою продукцию на территории РФ.

Что включает в себя маркировка по ГОСТу 527/60:

• дата выпуска;
• номинальный проход/диаметр (DN);
• стрелка, определяющая движение потока;
• номинальное давление (PN);
• рабочее/расчётное давление;
• макс. рабочую температуру.

ГОСТ 4666 определяет цвет кранов по назначению и типу материала:

• чёрным маркируются изделия из чугуна;
• синим или голубым – из нержавеющей стали;
• красным – арматура, предназначенная для горячей воды.

Помимо основных значений на арматуре может указываться дополнительная информация. К примеру, фазовое состояние среды, знак взрывоопасности, макс. или мин. перепад давления и пр.

Виды кранов для отопительных приборов

На данный момент существуют следующие разновидности кранов для радиаторов:

• шаровые полнопроходные прямые и угловые из латуни;
• шаровые полнопроходные из полипропилена;
• вентили регулировочные;
• термостатические клапаны с ручным и автоматическим управлением с термоголовкой.

Самый распространенный вид запорных устройств – это шаровые краны, изготавливаемые из латуни или полипропилена. Главным элементом в них является стальной шар с выборкой соответствующего диаметра для прохода воды. Он прикреплен к штоку, вращением которого и осуществляется перекрывание теплоносителя. При открытом положении крана выборка в шаре совмещается с внутренним проходом изделия, в закрытом — поворачивается относительно него на 90º. Направление потока при этом не изменяется.

Для справки. Некоторые известные производители предлагают запорную арматуру, в которую вмонтирован сливной кран для опорожнения радиатора или участка трубопровода.

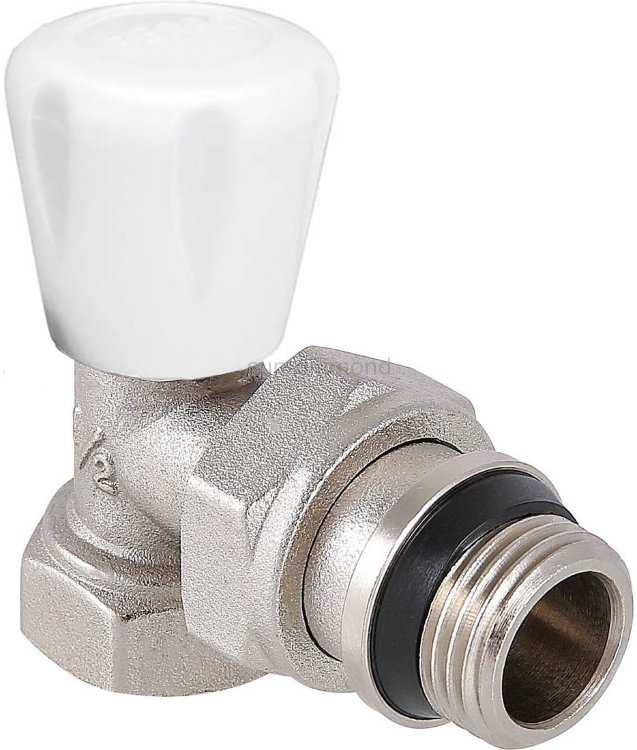

Ручной вентиль на батарею представляет собой конструкцию, где жидкость дважды изменяет направление своего течения, проходя сквозь рабочее сечение седла. Чтобы уменьшить количество проходящего теплоносителя, это сечение частично перекрывается конусом или шайбой с резиновой прокладкой (в старых вентилях), прикрепленным к штоку. Похожую конструкцию имеет и термостатический клапан, только шток с конусом не вращается по резьбе, а просто нажимается. Нажатие осуществляет термоголовка либо пластмассовая рукоятка для ручного управления.

Все перечисленные устройства выпускаются в угловом исполнении. Такой угловой кран для радиатора упрощает боковое присоединение отопительного прибора к магистралям, проходящим над полом или под ним. Принцип его работы аналогичен прямым изделиям.

Виды кранов для батарей

Для установки на батарее предназначаются:

• запорная арматура для радиаторов (шаровые краны полуоборотные);
• воздушные спускные клапаны (ручной кран Маевского, автоматические воздухоотводчики);
• балансировочные вентили для радиаторов;
• регулировочные вентили, оснащенные термоголовками (клапаны термостатические);
• краны для слива теплоносителя.

Чтобы определиться, какие краны ставить на радиаторы отопления, необходимо разобраться в принципах действия и предназначении каждого устройства.

Кран Маевского

Это ручной воздушный клапан для радиатора отопления, который позволяет удалять воздушные пробки из батарей. Вместо механического крана Маевского допускается установка автоматического воздухоотводчика, но эти изделия выглядят не так эстетично.

Кран Маевского состоит из полимерного корпуса, в который впаяна шайба с резьбой в сквозном конусообразном отверстии. С внешней стороны в шайбу ввинчивается конус соответствующих размеров, также оснащенный резьбой. Для вкручивания и выкручивания конуса предусмотрено углубление под отвертку или специальный ключ, который входит в комплектацию изделия.

Схематичное изображение крана Маевского

Также на корпусе имеется пластиковая шайба с отверстием, через которое и стравливается воздух. Для этого требуется вставить отвертку или ключ в углубление и повернуть конус на один оборот. Когда из отверстия начинает течь вода, запорный конус ввинчивают до упора обратно.

Шаровые краны: виды и параметры

При монтаже каждого радиатора желательно поставить два шаровых крана или шаровой на подачу и регулировочный – на обратку. Шаровые краны – это запорная арматура, позволяющая перекрывать поток теплоносителя и демонтировать радиаторы без слива теплоносителя из всей системы.

Устройство шарового крана

Ключевым элементом устройства является стальной шар с отверстием для прохода теплоносителя. Шар закреплен на штоке, и при повороте рукоятки на 90 градусов он разворачивается и полностью перекрывает поток среды.

Шаровые краны различаются:

• по материалу изготовления корпуса (латунь, силумин, полипропилен);
• по конструкции (прямой и угловой);
• по пропускной способности (у полнопроходных отверстие в шаре практически совпадает с диаметром трубы, у стандартных – составляет 70-80% от этого показателя).

Рассматривая, какие краны лучше ставить на радиаторы, предпочтение стоит отдать полнопроходным, так как они не уменьшают проходимость системы и не снижают теплоотдачу приборов отопления.

Вентили с термоголовками

Термостатический вентиль для радиатора отопления дает возможность управлять температурой в помещении. В зависимости от модели, настройка термоголовки на определенную температуру выполняется вручную или работа клапана гибко регулируется автоматическим устройством. Под воздействием термоголовки смещается шток вентиля, изменяя его проходное сечение.

Вентиль с термоголовкой

Если установленный термоклапан не имеет функции блокировки потока теплоносителя, дополнительно требуется смонтировать запорный кран, чтобы полноценно обслуживать батарею.

Краны промывочные

Промывочный кран на радиатор предназначен для слива теплоносителя в процессе промывки системы. В конструкцию сварного промывочного крана входит металлический корпус, резиновая прокладка и длинный шток. Чтобы открыть такой кран, используется газовый ключ или пассатижи.

Промывочный кран

Данное устройство имеет существенный недостаток – резиновая прокладка легко разрушается при эксплуатации крана, что приводит к аварийной ситуации. Вместо сварного промывочника на радиатор рекомендуется поставить радиаторную пробку либо переходник с пробковым вентилем.

Балансировочный вентиль

Вентиль балансировочный для отопления дает возможность отрегулировать температурный режим работы отопительных контуров. Если радиатор не снабжен термостатическим вентилем, используют механический клапан настроечный, у которого вручную задают диаметр проходного сечения, исходя из показаний давления в трубопроводе на отрезках до и после крана.

Балансировочный вентиль

В системах с корректировкой температуры батарей при помощи термостатических вентилей, автоматический регулировочный кран отвечает за балансировку давления. Балансировочный регулирующий кран монтируют на трубу обратки.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

• Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
• Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
• Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

• Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
• Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

• Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
• «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Типы термоголовок

Термоголовки на батарею по типу встроенных механизмов делятся на устройства:

• ручные;
• механические;
• электронные.

Ручные

По своему действию терморегулирующие устройства напоминают работу обыкновенного водопроводного крана. Поворотом ручки регулируют интенсивность потока теплоносителя, поступающего в радиатор. Калибровка шкалы произведена на основании серии испытаний приборов. Каждое деление соответствует температуре, которая должна установиться в помещении.

Плюсы

Невысокая стоимость приспособления. Простота в установке и обращении. Красивый внешний вид.

Минусы

Степень нагрева батареи устанавливают головкой терморегулятора вручную. Это означает, что регулировка температуры в комнате невозможна во время сна хозяев жилища или их отсутствия.

Механические

Шток термостата перекрывает, и освобождают проход теплоносителю в трубе перед радиатором, двигаясь автоматически вслед за меняющимся в объёме сильфоном. Величину температуры устанавливают вручную по шкале поворотного колпачка, задавая ограничения в работе термостатического клапана.

Плюсы

Исключается ситуация, когда нужно присутствие хозяев для корректировки прибора. Терморегулятор круглосуточно поддерживает заданный параметр, что существенно экономит тепловую энергию.

Минусы

Необходимость постоянного наблюдения за правильностью установки и выполнения заданных температурных режимов прибором.

Электронные

Автоматическая термоголовка с электронным управлением обладает расширенным набором функций. Принцип работ терморегулятора такой же, как у механического прибора. Головка имеет возможность тонкой настройки. Термоголовка устанавливается непосредственно на термостатический клапан и даёт возможность регулировки температуры воздуха в помещении.

Плюсы

К достоинствам можно отнести наличие таких функций, как:

• программирование устройства температурных режимов на каждый день недели;
• «Boost» включает быстрый нагрев батареи;
• «Отпуск» устанавливает постоянный режим обогрева на весь период длительного отсутствия хозяев в доме или квартире;
• «Offset» срабатывает при затруднённом доступе или расположению батареи в глубокой нише;
• «Открытое окно» при открытии окон головка автоматически понизит температуру нагрева радиатора.

Минусы

К минусам следует отнести высокую стоимость автоматической головки термостата. Также сюда следует отнести необходимость контроля элементов питания и своевременной замены пальчиковых батареек.

Термоголовки для радиаторов отопления отличаются по способу крепления – это:

• краны с термоголовками прямые и угловые;
• беспроводные;
• с выносным датчиком.

Краны с термоголовками — прямые и угловые

К ним относятся все ручные и механические устройства (смотрите выше главы «Ручные» и «Механические»). Прямые (проходные) модели имеют тройник для врезки в прямую трубу.

Угловые термоголовки устанавливают в углах поворота тепловой магистрали перед батареей отопления.

Беспроводные

Особенностью беспроводных головок термостата для батарей отопления является то, что управление ими осуществляется через Bluetooth со смартфона или планшета. Беспроводные термостаты являются совершенно самостоятельными устройствами, не нуждающимися в дополнительном оборудовании. Основными достоинствами таких приборов является:

• возможность управления не только удалённо, но и с помощью сенсорных кнопок, расположенных на корпусе термоголовки;
• программирование по каждому дню недели или на более долгий срок;
• наличие функций самообучения, защиты от детей, предупреждения об окислении штока и распознавание открытого окна.

С выносным датчиком

Выносной датчик представляет собой удлинённую колбу из цветного металла, заполненную жидкостью. Колба соединена стальной трубкой с сильфоном, по которой движется жидкость в ту или иную сторону в зависимости от повышения или понижения температуры воздуха в помещении.

Соединительная трубка длиной 2 метра позволяет поместить выносной датчик в любом удобном месте.

Заключение

Какие поставить краны для радиаторов отопления, зависит от конкретных условий в каждом отдельно взятом случае. Когда не нужно никакое регулирование, то достаточно подключить отопители через простую запорную арматуру, она будет работать только на отключение прибора. Балансировка или автоматическое управление температурой в доме потребуют установки соответствующих вентилей.

Рекомендуем:

Сравнение радиаторов отопления по теплоотдаче Какие радиаторы отопления лучше выбрать — алюминиевые или биметаллические Кварцевый обогреватель для дома – решение вопроса или очередная проблема

Радиаторы и обогреватели > Какие краны лучше выбрать для радиаторов отопления

Как вам статья?

Мне нравитсяНе нравится
