Дымоходы для котлов

Требования к дымоотводящей конструкции

Рекомендованные варианты размещения дымохода

1. Максимально допустимый уклон участков дымотводящей конструкции – 30 градусов.
2. Длина ответвлений в стороны не может превышать 100 см.
3. Дымоотводящая система должна быть сделана без уступов.
4. Поперечные сечения исключаются.
5. Максимальное количество колен — 3.
6. Допустимый радиус закругления — не меньше диаметра используемой трубы для отведения дыма.
7. На поворотах нужно установить ревизионный люк для сброса конденсационной жидкости и чистки системы.
8. Если сооружается дымоход прямоугольной формы, ширина одной его стороны не должна превышать ширину второй в 2 раза, т.е. нельзя, чтобы изделие имело вытянутый вид.
9. Внизу трубы нужно обустроить капельник и ревизию.
10. Не допускаются даже несущественные прогибы элементов конструкции.
11. При наращивании дымохода одно звено конструкции должно надеваться на второе минимум на 0,5 диаметра трубы.
12. Наличие зазоров между элементами конструкции под запретом.
13. В участках прохождения дымоходом перегородок и перекрытий не может быть никаких стыков.
14. Соединение всех элементов системы должно быть как можно более плотным.
15. Минимально допустимый наклон дымоотводящей трубы в направлении отопительного агрегата – 0,01 градуса.
16. Внутренние стенки трубы должны быть максимально гладкими, наличие шероховатостей крайне нежелательно.
17. Общая длина горизонтальных частей дымохода не может быть больше 300 см для строящихся домов и 600 см для возведенных зданий.
18. Минимально допустимое расстояние между трубой и поверхностями из легко воспламеняющихся материалов – 250 мм, из негорючих – 50 мм.

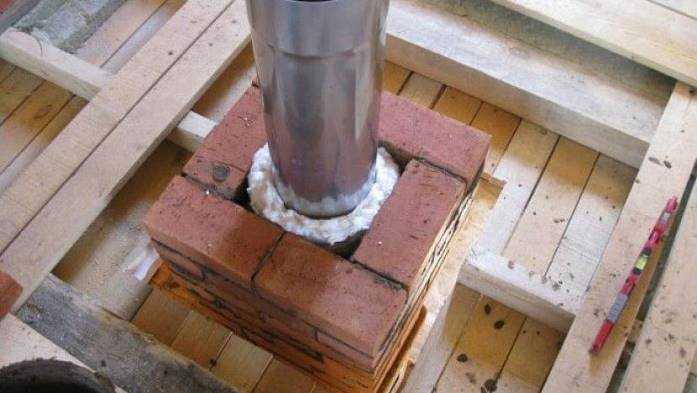

19. В местах пересечения дымоходом перегородок и перекрытий нужно сделать качественную теплоизоляцию.

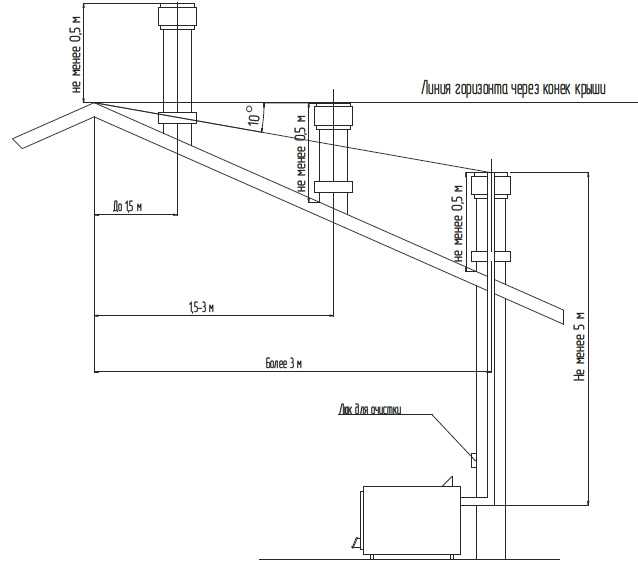

Отдельного внимания заслуживают требования к высоте дымоотводящей трубы по отношению к коньку кровельной конструкции. Так, дымоход нужно вывести за участок ветрового подпора и смонтировать на такой высоте:

• если горизонтальное отдаление от конька превышает 300 см – выше воображаемой линии, проложенной вниз от кровельного конька к горизонту под десятиградусным уклоном;
• если дымоход удален от конька на 150-300 см – на едином уровне с коньком;
• если горизонтальное отдаление не превышает 150 см – не ниже полуметра от конька кровли.

Дымоход должен возвышаться над прилегающим участком крыши минимум на 50 см. Если кровля плоская (совмещенная) этот показатель следует увеличить до 200 см.

Расстояние от конька до дымохода, м	Высота дымохода для газового котла относительно конька, м
До 1,5	0,5
1,5-3	вровень
>3	проводим воображаемую линию под углом 10 градусов к горизонту вниз, вровень с этой линией

Общие критерии

Совокупные требования к дымоходным трубам для газовых котлов таковы:

1. Участки конструкции должны иметь уклон не более 30 градусов.
2. Предельная длина любого ответвления в сторону – 1 м.
3. Отсутствие уступов и поперечных сечений.
4. Предельное число колен – 3.
5. Разрешённый радиус закруглённой части не уступает диаметру задействованной трубы для устранения дыма.
6. Наличие ревизионного люка на поворотах. Через него сбрасывается конденсат, и очищается система.
7. Если форма дымохода прямоугольная, то одна его сторона должна по ширине вдвое превосходить вторую сторону, т.е не допускается вытянутая конфигурация изделия.
8. Обустройство капельника и ревизии в нижней части трубы.
9. Исключены любые прогибы составляющих конструкции.
10. Если дымоотвод увеличивается, одно конструкционное звено нанизывается на второе хотя бы на половину диаметра трубы.
11. Отсутствие зазоров между компонентами конструкции.
12. Не допускаются стыки в тех местах, где труба проходит перегородки и перекрытия. Здесь должна быть мощная теплоизоляция.
13. Все составляющие системы соединяются очень плотно.
14. Минимальной возможный наклон трубы по отношению к котлу составляет 0,01 градуса.
15. Отсутствие неровностей и шероховатостей на внутренних стенках трубы.
16. Горизонтальные элементы дымохода должны иметь общую длину не более 3 м для возводящихся строений и 6 м для построенных домов.
17. Минимальная дистанция, отделяющая трубу от поверхностей из легко загорающихся материалов, составляет 25 см, из невоспламеняющихся – 5 см.

Отдельным вопросом является высота установки дымовой трубы по отношению к коньковому элементу кровли. Здесь есть такие варианты:

1. При наличии горизонтального отдаления от конька более 3 м труба ставится выше абстрактной линии, проложенной вниз от него к горизонту под уклоном в 10 градусов.
2. При нахождении дымохода в 1,5 – 3 м от конька, труба располагается на одном уровне с ним (коньком).
3. При показателях горизонтального отдаления не более 1,5 м, трубу необходимо ставить минимум в 50 см от конька.

Дымоотвод должен превосходить прилегающую зону крыши минимум на полметра. При наличии плоской кровли этот параметр развивается до 2 м.

Виды дымоходов

Рассмотрим актуальные в настоящее время способы выполнения дымоходов и вытяжки для газового котла в частном доме.

Кирпичный

Кирпичный вариант дымоотвода для газового котла сегодня встречается все меньше. Если такой встречается, то скорее всего он уже был смонтирован и хозяин решил сэкономить и использовал уже готовый.

Такой вариант обладает многими отрицательными сторонами:

• конструкция очень тяжёлая и массивная;
• обладает слабой тягой;
• на поверхности скапливается много конденсата, что приводит к уменьшению срока его службы;
• из-за не ровностей стенок канала при низких температурах возникает эффект обратной тяги.

Исправить многие проблемы может металлическая труба из нержавейки. Ее необходимо вставить внутрь. Кирпичная кладка станет хорошей защитой, и дымоход прослужит долго.

Оцинкованная труба

Самый популярный вид конструкции из данного материала. Производителями представлен большой ассортимент этих дымоотводящих конструкций. Отмечается их отличное сопротивление от различных механических повреждений и агрессивных сред.

Конструкция довольно проста при монтаже, представляет собой так называемый «сэндвич», так как состоит из сборных элементов (труб) двух различных диаметров, они при монтаже просто монтируются одна в другую. Зазоры между элементами заделываются базальтовой ватой.

Хозяину дома только потребуется приобрести все составляющие согласно проекта дымохода. Можно самостоятельно разработать небольшой эскиз дымоотвода и отправляться для комплектации всей конструкции.

Коаксиальный дымоход

Самая прогрессивная конструкция для устройства дымохода загородного дома. Для такого дымоотвода требуется монтаж коаксиальных котлов, так как сгорание происходит по закрытому типу. Забор воздуха такого котла выполняется с улицы, а не из внутреннего помещения дома.

Сам дымоход состоит из двух труб, которые расположены одна в другой. Забор воздуха происходит через внешнюю трубу, а продукты сгорания выводятся через трубу меньшего диаметра.

Большим плюсом считается простота монтажа. Просто через стену устраивается выход коаксиального дымохода.

Эту конструкцию даже с натяжкой можно назвать дымоходом, так как этот вариант не требует приобретения и долгого монтажа всех составляющих элементов первых двух вариантов.

К минусу можно отнести только то, что монтаж можно выполнить только в частных домах. Коаксиальные котлы для монтажа в многоквартирных домах возможны не во всех регионах, перед работой требуется консультация в газовой службе региона строительства.

Керамический

Такие дымоходы обладают большим сроком службы – до 30 лет.

Также у такого варианта есть свои недостатки:

• большой вес;
• для эффективной работы монтаж должен быть выполнен строго вертикально.

В качестве вытяжки для газового котла в частном доме может служить вентиляционная система. Также можно выполнить монтаж трубы из металла или асбеста.

Нержавеющая сталь

Производители дымоходов из стали предлагают сегодня два варианта обустройства дымоотводов:

• Одностенная труба.
• Сэндвич.

Попробуем разобраться, какой выбрать вариант. Здесь разница в цене очень большая. Стоит ли переплачивать?

Начнем с работы современных газовых котлов. Известно, что КПД их высокое, а значит температура отработанных газов выходящих из котла не высокая. В результате конденсат будет образовываться всегда. Избавиться от конденсата или уменьшить его количество можно, если дымоотвод будет хорошо утеплен.

Тогда очевиден вывод, что сэндвич трубы подойдут лучше. Стенки такой трубы двойные, а между ними находится слой утеплителя. Но и с таким вариантом образуется конденсат, если зимой температура на улице достаточно низкая, а монтаж выполнен снаружи дома. Поэтому утеплять дымоход все же придется.

Поэтому выбор варианта можно сделать в зависимости от региона проживания. Если все равно придется утеплять дымоотвод, то перед покупкой определите затраты для нескольких вариантов.

Если решили утеплять сэндвич, то уменьшить стоимость дымохода можно купив трубу, у которой внешняя стенка оцинкованная сталь.

Основные ошибки при монтаже дымохода для газового котла

Наиболее частыми ошибками при устройстве трубы для газового котла в частном доме являются:

Ошибки, допускаемые при выборе дымоотвода и его монтаже, приводят к неприятностям и большим проблемам:

• сокращается срок службы;
• выделяется большое количество конденсата;
• слабая тяга, постоянно гаснет котел;
• возникновение пожаров.

Приводит к таким последствиям ошибки, допускаемые при обустройстве дымохода:

• неправильно рассчитанная высота и сечение трубы.
• не утепленный или плохо утепленный дымоход;
• большое количество поворотов трубы при монтаже;
• куплены тонкостенные металлические трубы;
• не установлены конденсатоотводчики;
• при использовании кирпичных дымоотводов, не устанавливается металлический вкладыш;
• не выполняются нормы по пожарной безопасности.

Требования к дымоходу

Рекомендуем вам перед тем, как приступать к сооружению дымохода, внимательно ознакомиться с инструкцией по эксплуатации вашего котла. В ней должны быть указаны четкие требования к дымоходу, который подходит для конкретной модели. Если вы не нашли такой информации, то можете сделать дымоход из того материала, который вам пришелся больше по душе. Но обязательно соблюдение следующих требований:

Конструкция должна быть вертикальна – это способствует эффективному удалению газа.

Площадь поперечного сечения трубы обязательно должна быть больше или равной площади поперечного сечения отводящего патрубка котла. Меньше – ни в коем случае!

Монтаж оголовка (дефлектора) – обязателен. Если ваша крыша изготовлена из легковоспламеняющегося материала, то обязательна и установка искрогасителя.

Тщательно выбирайте место для монтажа оголовника. Устанавливается он в зоне ветрового подпора. Как ее найти? Зрительно поищите самую близкую к вершине дымохода точку (конек крыши, дерево и т.д.). Мысленно проведите от этой точки к горизонту линию под углом 45º. Оголовок следует разместить выше этой линии.

Сборка дымохода довольна проста: один элемент просто вставляется в другой. Однако различают 2 способа такого монтажа:

— по конденсату – при таком способе детали вставляются друг в друга, исходя из направления стекания конденсата по трубе. Этот вариант используется в том случае, если в конструкции дымохода нет сборник конденсата. Если же он есть, то часть дымохода от котла до сборника конструируется «по конденсату», а остальная – «по дыму».

— по дыму – как вы уже наверное поняли, при таком варианте элементы монтируются по направлению движения продуктов горения.

Не секрет, что именно от силы тяги зависит скорость отвода и выброса горячих газов в окружающую среду. Сила тяги является технической характеристикой самого дымохода, которая показывает КПД его работы.

На силу тяги влияют такие параметры дымохода как его диаметр, высота, размер поперечного сечения.

— если самую верхнюю часть дымохода сделать Уже, тогда дым будет быстрее выходить из трубы, что является плюсом.

— Максимальная вертикальность, то есть малое количество ответвлений и горизонтальных, наклонных участков, это усилит тягу.

Как определить эффективность работы дымохода?

Низкий КПД – он возможен из-за неграмотной конструкции системы, а также из-за неплотной стыковки элементов. Обычно такое замечается уже на этапе сборки, так что все можно вовремя исправить. В противном случае вам придется разбирать уже собранный дымоход и монтировать заново.

Высокий КПД – в таком случае во время работы котла наблюдается слышное гудение в трубах. Вы можете использовать шибер, который может частично перекрыть трубу, отрегулировав таким образом интенсивность удаления газов.

Требования к установке

Установку и эксплуатацию коаксиального дымохода регламентирует СНиП 2.04.08-87 и 2.04.05-91, где прописаны подходящие для подключения виды котельного оборудования, способы установки и нормы безопасности.

Имеет значение площадь отапливаемого помещения, планировка, тип стенового материала и другие факторы.

Основные параметры, регулирующие установку двухосного дымохода:

• при установке оголовка дымохода на фасаде здания его расположение не должно быть меньше 2 м над уровнем грунта;
• диаметр выходного отверстия в кирпичной стене должен быть больше сечения патрубка дымохода на 1 см, а в деревянной стене – на 5 см;
• труба в помещении должна находиться минимум в полуметре от оконных и дверных проемов;
• если дымоход проходит под окном, то расстояние между ними должно быть минимум 1 метр;
• зазор между трубой и деревянной стеной должен быть от 5 см;
• наружные постройки, дома соседей и другие объекты снаружи не должны находиться ближе, чем на 1,5 м;
• запрещается врезать коаксиальный дымоход газового котла в обычный;
• оголовок дымохода должен выступать над стеной здания не менее чем на 30 см;
• если прокладывается горизонтальным способом через смежное нежилое помещение, то его длина не должна превышать 3-5 м.

Образование конденсата

При оптимальных условиях работы котла (температура отходящих газов при входе 120-130°С, при выходе из устья трубы — 100-110°С) и прогретой дымовой трубе водяные пары уносятся вместе с дымовыми газами наружу. При температуре на внутренней поверхности дымовой трубы ниже температуры точки росы газов, водяные пары охлаждаются и оседают на стенках в виде мельчайших капель. Если это повторяется часто, кирпичная кладка стен дымовых каналов и трубы пропитывается влагой и разрушается, а на наружных поверхностях трубы появляются черные смолистые отложения. При наличии конденсата резко ослабевает тяга, в помещениях ощущается запах гари.

Уходящие дымовые газы по мере охлаждения в дымоходах уменьшаются в объеме, а водяные пары, не изменяясь в массе, постепенно насыщают уходящие газы влагой. Температура, при которой водяные пары полностью насытят объем уходящих газов, т е. когда относительная влажность их будет равна 100 % — является температурой точки росы: содержащиеся в продуктах сгорания водяные пары начинают переходить в жидкое состояние. Температура точки росы продуктов сгорания различных газов – 44 -61°С.

Образование конденсата

Если газы, проходя по дымовым каналам, сильно охлаждаются и понижают свою температуру до 40 – 50°С, то на стенках каналов и дымовой трубы оседают водяные пары, образующиеся в результате испарения воды из топлива и сгорания водорода. Количество конденсата зависит от температуры уходящих газов.

Трещины и отверстия в трубе, сквозь которые проникает холодный воздух, также способствуют охлаждению газов и образованию конденсата. Когда сечение канала трубы или дымохода выше требуемого, дымовые газы поднимаются по ней медленно и холодный наружный воздух охлаждает их в трубе. Большое влияние на силу тяги оказывает также поверхность стенок дымоходов, чем они глаже, тем сильнее тяга. Шероховатости в трубе способствуют снижению тяги и задерживают на себе сажу. Образование конденсата зависит также от толщины стенок дымовой трубы. Толстые стенки медленно прогреваются и хорошо сохраняют тепло. Более тонкие стенки нагреваются быстрее, но плохо сохраняют тепло, что приводит к их охлаждению. Толщина кладки кирпичных стенок дымовых труб, проходящих во внутренних стенах здания, должна быть не менее 120 мм (полкирпича), а толщина стенок дымовых и вентиляционных каналов, расположенных в наружных стенах здания, — 380 мм (полтора кирпича).

Большое влияние на конденсацию водяных паров, содержащихся в газах, оказывает температура наружного воздуха. В летнее время года, когда температура относительно высокая, конденсация на внутренних поверхностях дымовых труб слишком мала, так как их стенки долго остывают, поэтому с хорошо прогретых поверхностей дымовой трубы влага мгновенно испаряется и конденсат не образуется. В зимнее время года, когда наружная температура имеет отрицательное значение, стенки дымовой трубы сильно охлаждаются и конденсация водяных паров увеличивается. Если дымоход не утеплен и сильно охлаждается, возникает повышенная конденсация водяных паров на внутренних поверхностях стенок дымовой трубы. Влага впитывается в стенки трубы, что вызывает отсыревание кладки. Особую опасность это представляет в зимнее время, когда под действием морозов образуются ледовые пробки в верхних участках (в устье).

Обледенение дымохода

Не рекомендуется присоединять навесные газовые котлы к дымовым трубам больших сечений и высоты: ослабевает тяга, на внутренних поверхностях образуется повышенный конденсат. Образование конденсата наблюдается и при присоединении котлов к очень высоким дымовым трубам, так как значительная часть температуры дымовых газов расходуется на прогрев большой поверхности теплопоглощения.

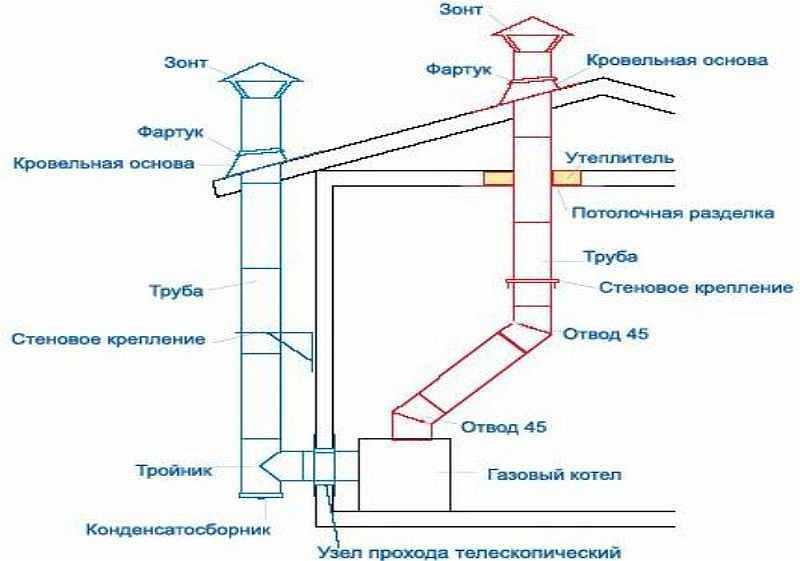

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

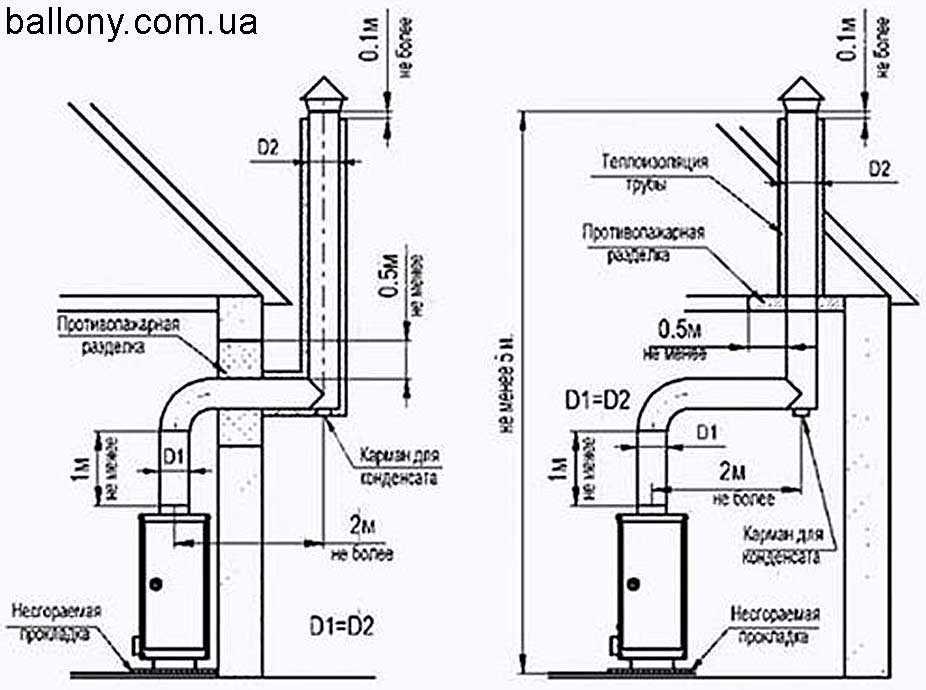

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Виды дымоходов

Устройство, диаметр и размеры дымоходной трубы зависит от типа используемого отопительного оборудования. Теплогенерирующие приборы, работающие на газе, имеют высокой коэффициент полезного действия, поэтому продукты сгорания «голубого» топлива, передвигающиеся по каналу дымоудаления имеют относительно невысокую температуру, не превышающую 200 градусов. Дымоход для газового котла выбирают из следующих вариантов:

• Одноконтурный из нержавеющей стали. Это самый простой способ дымоудаления, имеющий наименьшую стоимость. Для прокладки дымохода используются одноконтурные трубы цилиндрической формы. Допускается только внутренний монтаж таких конструкций, так как при наружном размещении труба в зимний период промерзает.

• . Требования газовой службы допускают использование сэндвич-систем, устройство которых отличается от одноконтурным тем, что каждая труба состоит из 2 слоев стали и 1 слоя изолирующего материала между ними. Этот вариант подходит, если используется наружная или внутренняя схема монтажа.

• из нержавейки. Устройство гибкого дымохода отличается тем, что для него используют специальные гофрированные трубы из металла. Они обладают высокой гибкостью, благодаря чему монтаж и прокладка канала дымоудаления сложной конфигурации не вызывают сложностей.

• Коаксиальный дымоход. Более современный и технологичный способ избавления от продуктов горения – . При установке того оборудования соблюдаются все требования безопасности. Устройство такого типа состоит из двух трубок, вставленных одна в другую, по внутреннему контуру происходит вывод дыма в атмосферу, а по внешнему осуществляется принудительный забор воздуха в топку.

Конструктивные особенности дымоходов для пеллетных котлов

К дымоходам предъявляются два основных требования:

• обеспечение достаточной тяги;
• отведение угарных газов в открытый воздух при любом режиме горения.

Так как в пеллетных котлах обычно установлен вентилятор, для более полного дожига пеллет,  можно несколько уменьшить диаметр трубы дымохода. Но даже с этим допуском он не может быть меньше, чем размер выводящей трубы, в данном случае – 159 мм, а лучше немного больше, форма трубы – цилиндр. Точное сечение и высота дымовой трубы высчитывается с учетом разряжения воздуха (-24 Па), минимум составляет шесть метров, но без учета горизонтали, тройника и дефлектора. Угол по отношению к коньку и свесу крыши должен составлять 10⁰. Слишком высокая труба тоже не лучший вариант, может наблюдаться снижение КПД оборудования, да и ветровую нагрузку никто не отменял. Если из-за конструктивных особенностей котельной невозможен прямой вывод дымохода котла в дымовую трубу, используется переходник, но не длиннее 1 метра. Недопустимо присоединение нескольких агрегатов к одному дымоводу.

В современных домах практически не встречаются кирпичные трубы, да и особой необходимости в них нет, так как температура выходных газов у пеллетного оборудования значительно ниже, чем у других твердотопливников. Оптимальный вариант, «сэндвич» – двухслойный модульный дымоход из нержавеющей стали с сердцевиной из каменной ваты. Этот тип дымохода не только самый безопасный, но и самый удобный в плане монтажа, особенно, когда речь об уже построенном доме. Благодаря изоляционной прослойке исключается опасность возгорания перекрытий или ограждающих конструкций, сквозь которые выводится труба, да и конденсата будет образовываться меньше. Тем не менее, в нижней части трубы обязательно монтируется патрубок для отвода конденсата и продуктов сгорания (креозот). Нельзя пренебрегать этой деталью, так как даже при правильном монтаже может скапливаться несколько литров в неделю, а при отклонениях, и вовсе – до десяти литров. Если вместо двухслойного дымохода установить одинарный, конденсата будет образовываться еще больше. Кроме патрубка, в дымоходе должен быть минимум один ревизионный люк для осмотра и периодической чистки (раз в год), он должен герметично закрываться, чтобы не влиять на давление в трубе.

Что касается характеристик стали, то предпочтительнее специальные марки с повышенной коррозионной стойкостью – Aisi 304 (08Х18Н10), Aisi 310 (20Х23Н18) или Aisi 316 (10Х17Н13М2). Это кислотоустойчивые марки, рассчитанные на обильное образование конденсата.

Требования к котельным

Кроме требований к дымоходу, существуют и определенные требования к котельной, не только по минимальной кубатуре, должна быть еще и естественная или принудительная вентиляция. Размер вентиляционного отверстия при организации естественной вентиляции высчитывается исходя из мощности оборудования и характеристик помещения. Если вентиляции нет, пеллетный котел даже небольшой мощности довольно быстро выберет кислород из помещения. Это чревато не только проблемами с оборудованием, но и возможностью взрыва – как только содержание кислорода упадет до критической отметки, пеллеты начнут вырабатывать горючие газы.

Только при наличии отвечающей нормативам дымоходной системы пеллетный котел может быть введен в эксплуатацию и принят на гарантию обслуживающей организацией. На свой страх и риск самостоятельно можно запустить систему с ошибками, но тогда никто не поручится, что котел будет расходовать минимум топлива и выдавать максимум тепла, скорее, как раз наоборот. И это в лучшем случае, могут быть и плачевные последствия таких нарушений.

Агрегаты газовой котельной

Собственно газовая котельная, как инженерное сооружение, представляет собой комплекс газового, теплогенерирующего, распределительного и электрического оборудования, размещенного в специальном помещении.

Главным агрегатом газовой котельной является газовый котел с подключенными к нему трубопроводами подвода-отвода теплоносителя, газа и воздуха. В паре с котлом работает бойлер, представляющий собой теплоизолированный бак большой емкости, где хранится запас горячей воды для бытовых нужд. Требования к бойлеру сводятся к обеспечению высокой коррозионной стойкости и хорошей теплоизоляции бака. Котел оборудован манометром и термометром, по которым можно судить о нормальной работе установки.

Выбор материала

Вопрос, который обычно не вызывает проблем у рядового жителя, однако чаще привычные вводы оказываются крайне не подходящими. В старом доме пытаются приладить для газового котла кирпичный дымоход, используют часто по привычке трубы из асбестоцемента, черного метала или обычной нержавейки или оцинковки. Все эти варианты категорически недопустимо использовать для отвода продуктов горения природного газа. Указанные материалы не способны противостоять коррозии от гремучей смеси конденсата, серной кислоты и золы, а люди, использовавшие их, попросту не связывают свое плохое самочувствие, тяжелый воздух в помещении, постоянные проблемы с котлом с качеством материалов, из которых был изготовлен дымоход.

Допускается использовать для обустройства дымохода к газовому котлу:

• кислотоустойчивые марки стали (AISI 316L, AISI 310S);
• плотную керамику.

Для конденсационных котлов допускается использование марок стали серий 4хх, и только с рекомендацией производителя котла.

На рынке строительных материалов,  в специализированных магазинах уже есть все необходимые материалы и элементы для создания качественного дымохода без особых проблем. Разницы в цене с самодельными вариантами не особенно велика, зато результат чище, эстетичный и надежный. Выбирать предстоит из:

• сэндвич-трубы;
• неутепленной стальной трубы;
• керамических труб.

Стальные дымоходы одностенные, двустенные (сэндвич)

Оптимальная температура отводимых газов до 680оС, при достаточных для газового котла 170-240оС.

Практичное и уже готовое решение. Используются две трубы, притом разного размера, вставленные друг в друга. Внутренняя формирует канал дымохода, и ее диаметр определяет характеристики всей конструкции. Большая внешняя труба является защитным кожухом слоя теплоизоляции. Пространство между трубами может оставаться пустым или наполняется базальтовой ватой, обязательно без содержания синтетических связующих, чтобы утеплитель спокойно переносил температуру до 1100оС.

Производятся уже готовые элементы:

• прямая труба 5, 1.0, 1,2 метра;
• колено 30, 45, 90 градусов;
• тройник;
• конус;
• шибер;
• оголовок;
• переходник;
• проходные элементы.

Дымоход собирается словно конструктор, притом в считанные дни даже с учетом прохода перекрытий и стен при необходимости.

При изготовлении внутренней трубы в лучших сэндвич-дымоходах используется сталь 310, 316, в то время как для внешнего кожуха допускается использование листовой стали 4хх серии, так как на нее воздействует меньшая температура, и она не контактирует с агрессивной средой.

Для низкотемпературных дымоходов или отдельных его частей используются так же классические одностенные стальные дымоходы. Марки стали в приоритете те же, что и для внутреннего канала двустенных элементов 310, 316. В крайнем случае, можно самостоятельно изготовить дымоход одностенными трубами, а утепление добавить поверх них. Для этого, например, компания Rockwool специально производит цилиндрический утеплитель, способный выдержать температуру эксплуатации до 680 оС.

Керамические дымоходы

Температура эксплуатации до 1500 оС, чего с лихвой достаточно для газового котла.

Новое из старого забытого. Современные керамические трубы характеризуются малой шершавостью внутренней поверхностью, полной устойчивостью коррозии и влиянию агрессивных сред. Главное,  что керамические дымоходы выделяются прочностью и долговечностью. Это современная альтернатива привычным традиционным кирпичным дымоходам только без недостатков и с удобной конфигурацией.

Устройство керамического дымохода

Керамический дымоход собирается из небольших секций. Каждая из них представляет собой квадратную бетонную основу, внутри которой формируется круглый канал с отводами. Внутри закрепляется керамическая труба, образуя канал будущего дымоотвода.

Бетонный кожух придает прочность конструкции, позволяет возводить высокие дымоходы вплоть до 12-15 метров без дополнительного укрепления. Армирование выполняется непосредственно по внутренним каналам секций.

Дополнительно керамическая труба внутри секции может утепляться базальтовой ватой для надежной теплоизоляции.

Однако не весь дымоход от котла к оголовку на крыше может складываться из керамики. Горизонтальные и многие наклонные элементы формируются стальными трубами, в том числе гофрированными, если это допускает проект установки котельного оборудования.

Другие требования при расчёте дымохода

Рассмотрим другие требования, которые необходимо соблюдать при расчёте дымоходного канала для газового отопительного прибора

• дымоотводная коммуникация для аппарата, функционирующего на газу, должна заканчиваться вертикально расположенной трубой. Это необходимое правило для нормального отвода продуктов сгорания;
• в такой коммуникации разрешается определённый наклон (до 30°). Отклонение дымоотводной коммуникации в стороны должно составлять не более 1 м;
• показатель сечения участков, расположенных под наклоном ни в коем случае не должен быть меньшим, чем аналогичный параметр вертикальных труб;
• показатель сечения канала должен быть не меньшим или превышать аналогичный параметр выхлопной трубы отопительного прибора;
• сегмент дымохода, располагающийся в горизонтальной плоскости, должен иметь уклон к котлу (2 см на 1 м длины канала);
• горизонтально расположенные сегменты дымовыводящего канала должны в обязательном порядке оснащаться смотровыми окошками (ревизиями);
• в нижней точке вертикальной коммуникации обязательно должен быть установлен соединительный элемент — тройник, оснащённый отверстием для удаления конденсата;
• круглые дымоходы имеют минимальное сопротивление и осуществляют наиболее качественное удаление продуктов сгорания газовой отопительной аппаратуры;
• категорически запрещается наличие стыков дымохода на уровне межэтажных перекрытий;
• в точках поворота системы так же, как и в случае с горизонтальными участками, необходимо устанавливать смотровые люки.

Для дымовой трубы важно отсутствие большого количества изгибов и поворотов, колен должно быть не более трех

Руководствуясь вышеперечисленными правилами, можно выполнить качественную установку дымоотводной конструкции для газового отопительного агрегата.
