Отопительно варочные печи из кирпича своими руками

Основные особенности порядовки для печей

В современном понимании порядовка отопительно-варочных печей представляет собой схему, главным достоинством которой является упрощение процедуры оснащения отопительного устройства, обеспечивающего наиболее эффективный обогрев любого загородного строения.

Преимущества

В то же время важно упомянуть о том, что применение порядовок позволяет владельцу воспользоваться многими достоинствами этих конструкций:

• Если владелец будет располагать схемой порядовки, которая была разработана при участии квалифицированных печников, то тем самым у него будет возможность не тратить большие деньги на услуги специалистов. Вне зависимости от наличия специальных знаний и опыта касательно сооружения печей любой человек может довольно быстро, ориентируясь на порядовку, сложить печь, которая обеспечит эффективный обогрев строения;
• Большое разнообразие вариантов конструкций. Если заглянуть в сеть интернет, а также просмотреть доступные источники специализированной литературы, то там представлены в большом количестве фотографии и видео сооружения классических порядовок для печей, которые способны эффективно отапливать с минимальными затратами дом или дачу. Среди них можно найти такой вариант порядовки, который подойдет для любой печи с учетом ее конструкционных особенностей. Скажем, при желании можно подобрать порядовку для духовой или варочной печи;
• Экономия времени. Вне зависимости от особенностей конструкции печей, для которых предназначена порядовка, с ее помощью можно с минимальными затратами времени завершить весь комплекс работ по обустройству отопительной установки. В результате это не только обеспечит экономию в деньгах, но и позволит раньше запланированного срока начать обогревать объект, для которого и создавалась печь;

• Четкость и понятность схемы. При разработке порядовок квалифицированными специалистами делается акцент на том, чтобы уяснить их суть мог даже человек, который далек от этой сферы;

• Точный порядок выполнения операций, ясность указаний относительно используемых материалов. В случае использования порядовки владелец может быть уверен, что все сделает правильно, а это исключает возникновение проблем при работе такой печи.

Располагая порядовкой, владелец загородного дома может рассчитывать на то, что сумеет построить своими руками довольно качественную печь, невзирая на то, имеются ли сложности в плане реализации ее конструкции. Рассматриваемые схемы, упрощающие процесс кладки печи, отличаются большим разнообразием, доступны для любого человека и требуют небольших расходов времени, за счет чего любому желающему доступна возможность создать такую отопительную установку, которая будет учитывать его пожелания относительно габаритов и функциональности.

отметить простоту реализации и эффективность

Немаловажным достоинством порядовок является и то, что схема представления отличается очень подробным указанием всех основных этапов: все они расписываются достаточно подробно, что в результате позволяет создать такую печь для обогрева загородного дома, чтобы она не только не создавала проблем в эксплуатации, но и обеспечивала наиболее эффективную работу по обогреву помещений с минимальными затратами со стороны владельца по обеспечению ее беспроблемной работы.

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито. В настоящее время не необходимости готовить эту смесь самостоятельно. Ряд компаний предлагают готовые кладочные смеси различных фасовок. Использование таких кладочных смесей предпочтительнее, чем собственное их изготовление.

Промышленные сита, просеивают более мелкую фракцию песка и глины, что позволяет получать более пластичную и однородную смесь. Такая смесь позволят исключить образование пустот и воздушных пузырей в швах, при кладке.

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, “замковой” выкладкой.

Перед первой топкой, рекомендуется подождать 3 недели.

Необходимые материалы и инструменты

Любая работа требует основательной подготовки, которая включает в себя закупку в требуемом количестве стройматериалов. Чтобы возвести отопительно-варочную печь своими руками потребуются:

• Глина с просеянным песком для приготовления раствора. Замесить его можно по-разному, так как каждый печник придерживается своего мнения по этому поводу. Если знакомых мастеров в этой области нет, соотношение компонент рекомендуется брать 1.5 к 1 или 2 к 1
• Шамотный и красный кирпич. Но прежде чем приступить к его кладке, материал должен быть около суток выдержан в воде

• Стройматериалы для отделки. Каждый должен самостоятельно пройтись по рынку и ответить на вопрос, как будет внешне выглядеть печь. Иногда печи штукатурятся глиной
• Фурнитура, состоящая из необходимых заслонок, дверок, варочной плиты и т. д. Сюда же можно отнести металлические уголки, армирующую сетку, различные шины

Помимо строительного и расходного материала нельзя начинать работу, не подготовив необходимые инструменты для печника: мастерки, отвесы, уровень, ведро для раствора, сито и т. д. Еще раз проверив все необходимое, можно приступать к работе.

Преимущества отопительно-варочной печи

• Если кладка отопительно-варочной печки сделана, со строгим ориентиром на чертежи, она способна обеспечить теплом все помещение. При этом хозяева значительно сэкономят, не привлекая к работе специалистов.
• Видов печей много, но всегда можно остановиться на подходящем варианте, который оптимально подойдет к установлению.
• Конструкция многофункционально, что позволяет экономить на материалах и деньгах. Человеку не понадобится обустраивать отдельные сооружения для определенных целей.
• Чертежи начерчены просто, и понять их может любой человек.
• Если используется пошаговая инструкция, то при эксплуатации печка должна работать без изъянов.

Какой должна быть

Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.

К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.

Требования

Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.

Такая конструкция позволяет получить на плите зоны с разной температурой.

Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне».

А сняв кольцо с варочной поверхности, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.

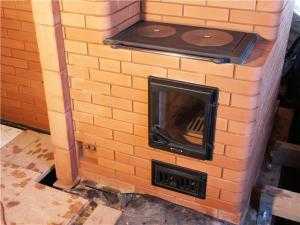

Наиболее практичны конфорки, показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды.

Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.

Где можно купить и по каким ценам варочную поверхность для плиты

Материалы

Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью? В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки: топливник и свод печи, часть дымового канала непосредственно после топочной камеры.

Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.

Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени.

Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.

Если печь используется в основном для приготовления пищи, рекомендуется использовать минимальное количество шамотного кирпича!

Особенности конструкции

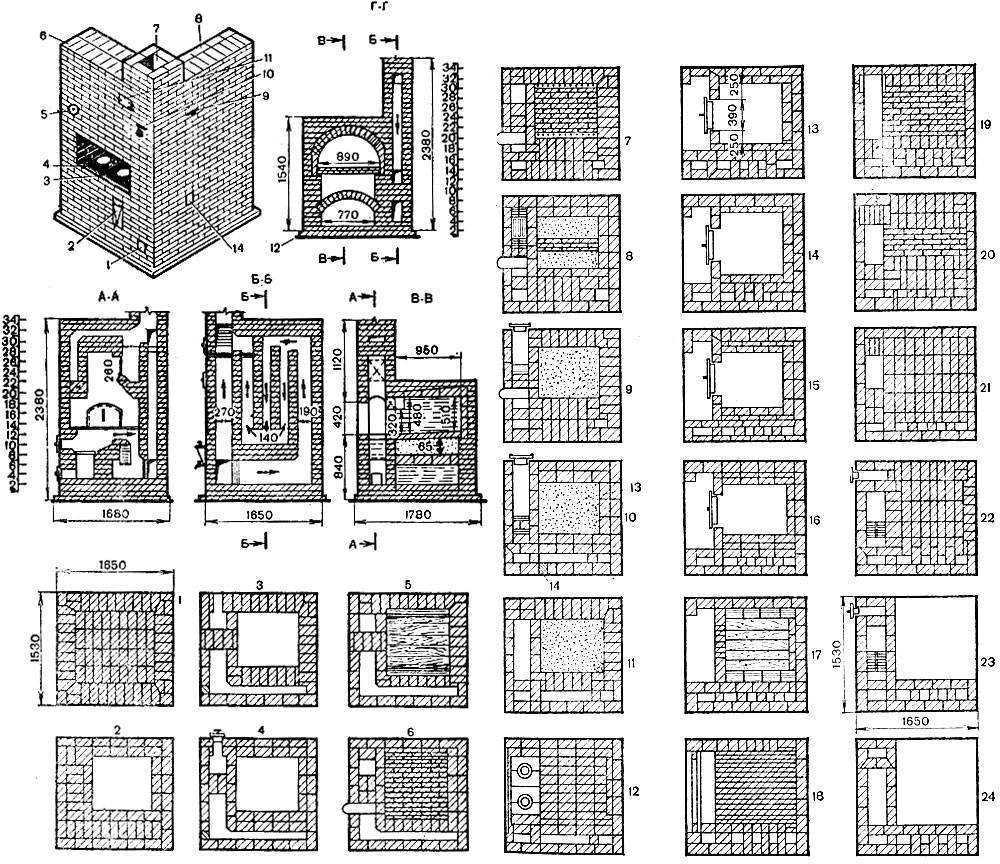

Классическая шведская печь, изображенная на схеме в разрезе, состоит из следующих элементов:

• топливник и расположенная под ним зольная камера;
• чугунная варочная поверхность;
• духовой шкаф, устанавливаемый на одном уровне с колосниками;
• над плитой устроена ниша для сушки вещей, при желании может разделяться на несколько малых отсеков – печурок;
• система вертикальных каналов (дымооборотов) занимает всю заднюю часть отопителя.

Есть 2 непременных атрибута, по которым шведку можно безошибочно отличить от других конструкций, встречающихся в интернете и технической литературе. Во-первых, эта печь не бывает без духовки, а во-вторых, всегда имеет в задней части сеть из 3 дымооборотов.

Традиционная печь-шведка работает так: при горении дров в топке инфракрасное тепло от пламени передается варочной плите, а от нее – воздуху помещения. Другая часть теплоты вместе с продуктами горения, пройдя вертикальную перегородку, омывает корпус духового шкафа, а затем через проход в нижней части устремляется в канальную систему. Там дымовые газы делают 3 оборота, нагревая сплошную кирпичную кладку задней стенки, и выбрасываются наружу через дымоход.

Передняя ниша, расположенная вверху, получает тепло с 2 сторон – снизу от плиты и сзади от дымооборотов. Благодаря такому распределению и развитой системе теплового отбора у дымовых газов КПД отопительного агрегата достигает 60%. Устройство и порядок строительства классической шведки смотрите в видеоролике:

Указания по ведению работ

В рамках настоящей публикации мы не станем обучать вас печному делу – технология кладки изложена в соответствующей инструкции – как построить камин для отопления дома на дровах. Здесь предложим общие рекомендации по возведению печи – «шведки»:

1. Бутовый либо железобетонный фундамент сооружения ставится на стабильный горизонт грунта. Снимите верхний почвенный слой и выройте котлован требуемой глубины, размер – на 10 см шире габаритов печки. В просадочных грунтах закладывайте свайно-винтовой либо свайно-ростверковый фундамент.
2. На кладку печи идет растворная смесь мелкого песка (частицы 1…1.5 мм) с глиной средней жирности. Новичкам лучше покупать готовую строительную смесь в мешках.
3. Красный кирпич вымачивайте в течение суток, а раствор делайте густоватым, чтобы он не растекался при контакте со стройматериалом.
4. Шамотный кирпич не замачивается, а только ополаскивается от пыли непосредственно перед постановкой в ряд.
5. Огнеупорные камни кладутся на раствор шамот + огнеупорная глина в соотношении 1 : 1, оптимальное решение – приобретение готовой смеси типа «Суперкамин Огнеупор». Керамическая кладка не перевязывается с шамотной, меж ними делается просвет шириной 5—6 мм, закладываемый базальтовым картоном.
6. Фундаменты и трубы строятся на обычном цементно-песчаном растворе, глиняный не годится.

Для возведения печки подготовьте инструментарий, изображенный на фото. Бетонное основание должно затвердеть в течение 28 суток после заливки, затем его укрывают гидроизоляцией из рубероида (2 слоя) и базальтовым картоном.

Классификация отопительно-варочных печей

Печи такого вида подразделяются по материалу. Они бывают как кирпичными, так и металлическими. Кроме того, существует их классификация по методу применения:

• стационарные конструкции – их строят или ставят на место применения раз и навсегда без возможности сменить месторасположение;
• перевозимые печки – могут перевозиться при помощи транспорта в неразборном виде;
• передвижные конструкции – имеют компактный размер и могут иметь разборный вид. Доступны для транспортировки в багажном отделении, и даже в сумках. Могут работать без специальных обустройств.

Немаловажное значение в функциях печки играет ее варочная поверхность. С одной стороны, она должна быть спроектирована так, чтобы потери тепла были минимальными, но, с другой стороны, она должна максимально нагреть посуду

Наиболее оптимальный вариант для сооружения поверхности – это чугун. Сплошная плита будет использоваться для обогрева пищи, а варка и жарка будет осуществляться на конфорке со съемными вкладышами.

Особенности конструкции ОВП

Строительство печи в дачном домике иногда является единственным вариантом обогрева жилого помещения.

В отдаленных поселках не всегда есть возможность подключиться к сетевому газопроводу, а электроэнергия может подаваться с перебоями. Не следует забывать и о том, что дрова являются самым дешевым теплоносителем. Кроме того, при наличии земельного участка в собственности с наличием большого количества сухостоя, а также при проживании в непосредственной близости от лесного массива, существует прекрасная возможность обеспечения бесплатного отопления посредством дровяной печи

Фундамент

Без фундамента можно эксплуатировать только металлические печи типа «Буржуйка», в остальных случаях требуется возведение качественного основания.

Печи, для которых не нужен фундамент

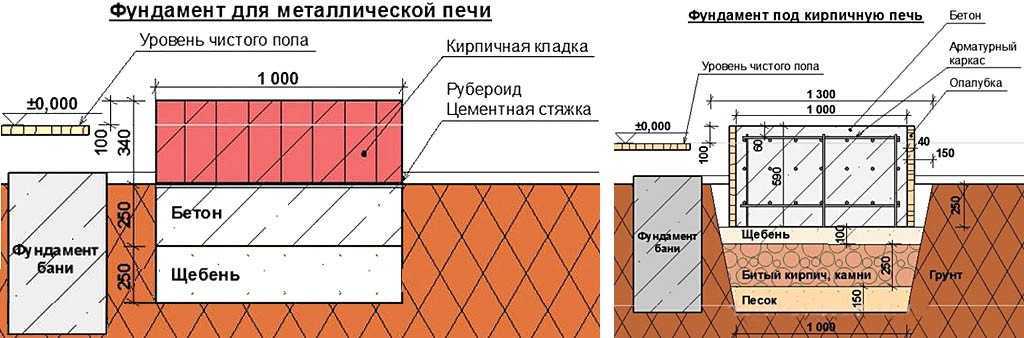

Назначение фундамента – предотвращения растрескивания конструкции в результате возникновения неравномерных нагрузок. В деревянном доме актуальность изготовления качественного основания под печь объясняется хрупкостью и огнеопасностью древесины.

Фундамент для печи

При монтаже фундамента для печи должны быть соблюдены следующие условия:

• Основание печи не должно быть жестко связано с остальными элементами дома (прежде всего с фундаментом).
• Выбирать место под основание печи следует таким образом, чтобы печная труба проходила через потолок на существенном удалении от балок перекрытия.

При расчете основания следует обязательно учитывать предполагаемую нагрузку, которая может оказываться на него печью. Чем массивнее конструкцию планируется изготовить, тем прочнее должен быть фундамент для нее.

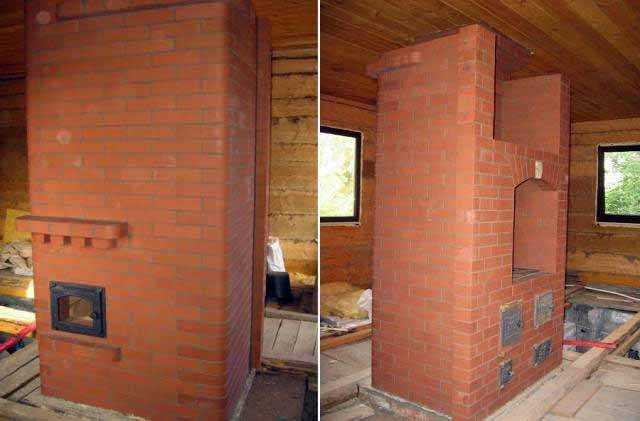

Массив

При изготовлении массива печи следует четко придерживаться пропорций каждого ее отдела. Малейшие отклонения от чертежа могут привести к полной неработоспособности дымохода или других элементов конструкции.

Возведение массива печи

Мнение эксперта
Алексей Гаврилов
Специалист по кухне барбекю и оборудованию

Для кладки массива должен применяться специальный огнеупорный кирпич и раствор из шамотной глины

Важно не только правильно изготовить печку, но и ввести ее в эксплуатацию. Необходимо также соблюсти все временные ограничения, которые требуются для просушки, и придерживаться рекомендаций, касающихся первой протопки

Дымоход

Перед тем как выполнить монтаж дымоходной трубы необходимо определиться с тем, каким образом будет осуществляться удаления топливных газов.

Существуют 2 варианта:

Через стену

Простой способ, но такие недостатки, как более низкий КПД и необходимость изготовления внешнего дымохода большого размера, останавливают многих частных застройщиков.

Через перекрытия и крышу

Дымоход, направленный через перекрытия, будет обогревать не только внутренние комнаты, но и чердачное помещение либо мансардную комнату, тем самым увеличивая КПД печи.

Варианты:

Кирпичный дымоход через кровлю

Проход трубы через кровлю

Кирпичный дымоход через перекрытие

Кирпичный дымоход через крышу

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана «Grill House», гриллер

Дымоход может быть полностью выложен из кирпича, но возможен и монтаж металлических сэндвич-труб на заключительным этапе строительства. Какой тип использовать зависит от высоты здания, способа вывода дымоходной трубы и температурных особенностей эксплуатации печки.

Правила выбора варочной печки

Создание печи из кирпича, дополнительно оснащенной варочной поверхностью – это длительный и трудоемкий процесс, который должен выполняться равномерно и аккуратно исключительно опытными специалистами. Только профессионалы смогут сложить функциональную конструкцию. Такое устройство будет эффективно обогревать помещения, и предоставлять возможность готовить вкусные блюда.

Существуют разные проекты печей из кирпича для дома с порядовкой. Конструкции отличаются размерами, внешним видом, внутренним устройством. Их создают маленькими и большими, ориентируясь на площадь дома

Принимают во внимание также положения СНиП 41-01-2003. Правила из него обязательно соблюдают, когда подбирают место под печи и определяют необходимый комплекс работ по дополнительной термоизоляции здания. Иначе возникают проблемы с госорганами, которые контролируют пожарную безопасность жилых построек

Иначе возникают проблемы с госорганами, которые контролируют пожарную безопасность жилых построек.

Современные проекты печей разрабатываются с помощью компьютерных программ Источник pro2-bar-s3-cdn-cf5.myportfolio.com

Проверенные проекты печей позволяют создать эффективные отопительно-варочные конструкции из кирпичей. При этом каждая из них будет иметь свои эксплуатационные характеристики

Поэтому во время принятия окончательного решения обязательно обращают внимание на целый ряд важных моментов:

1. Размер печки, у которой, независимо от конструкции, передняя и задняя стенка будет обязательно отдавать больше тепла по сравнению с боковыми поверхностями.
2. Особенности установки кирпичной конструкции. Для более быстрого и эффективного прогревания конкретного помещения боковая стенка печки должна смотреть в сторону этой комнаты. При этом ее варочная поверхность обязана находиться в кухонном пространстве.
3. Теплоотдачу, которая выбирается с учетом площади обогреваемого помещения. Дополнительно также учитывают расположение комнаты.

Размеры печки всегда выбираются под габариты помещения Источник build-experts.ru

Эффективность работы любой кирпичной отопительной конструкции зависит от теплоизоляции дома. Если утепление постройки выполнено качественно, тогда для его обогрева хватит печки небольшого размера. Ведь надежно теплоизолированные строительные конструкции здания будут хорошо удерживать тепло в сооружении. При этом качественный утеплитель – это непреодолимый барьер для холода снаружи.

Как выбрать печь

Чтобы выбрать модель печи и определиться с ее габаритами, несомненно необходимо отталкиваться от индивидуальный предпочтений.

Но существуют некоторые определенные критерии, на которые следует обратить внимание прежде всего

• Если хозяину печи не хочется расходовать лишнее время на дополнительный распил дров, то лучше всего выбирать удлиненные модели печек.
• Если топка будет расположена с торца печи, то ширину рекомендуется выкладывать в 2,5-3 кирпича, при размещении ее спереди — 3,5-4 кирпича.
  Только тогда можно растапливать шведку поленьями размером до 60 см.
• Один из немаловажных моментов — это расстояние от пола до варочной плиты.
• По старым правилам допускалось выкладывать 11 рядов кирпичей, что составляет примерно 76-78 см, а это довольно низковато. Поэтому сейчас рекомендуется делать высоту кладки в 12-13 рядов, тем более, что это позволяет установить дверки со стеклом для камина.
• Поскольку шведка представляет собой и обогревательное сооружение, и элемент интерьера, то ее наружный вид стоит на одном из первых мест.
• К тому же он очень зависит от внутреннего наполнения печи шведка и может состоять из лежанки, сушилки и водогрейного бака.

Поэтому встречается огромное разнообразие кирпичных печей шведка с фигурной облицовкой, художественных изразцов, керамической плитки и мозаики.

В этих вопросах нужно принимать во внимание личный вкус, дизайн комнаты и количество финансов

10 ФОТО идей — русская печь барбекю мангал казан

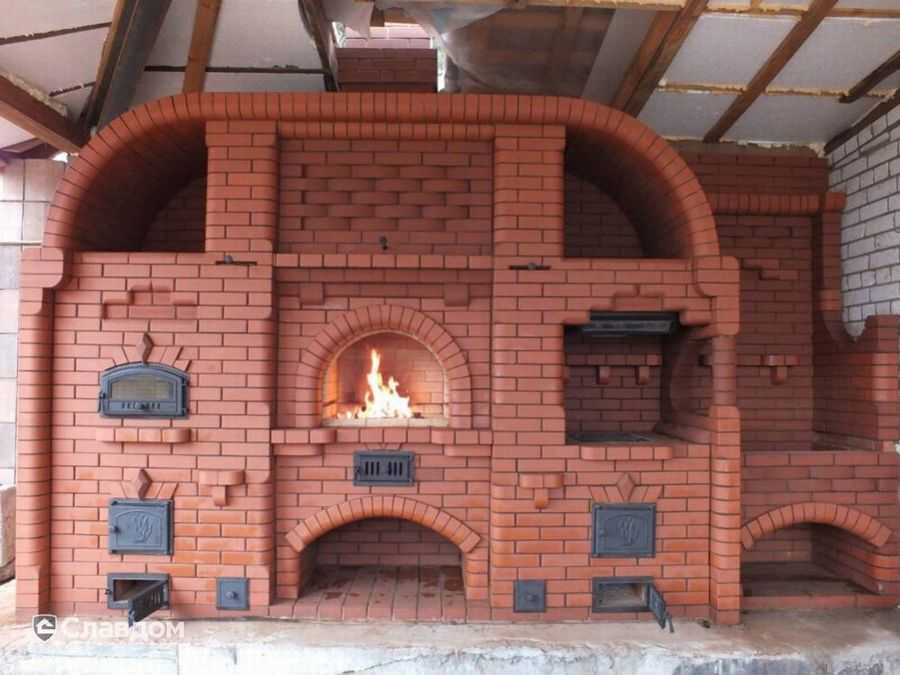

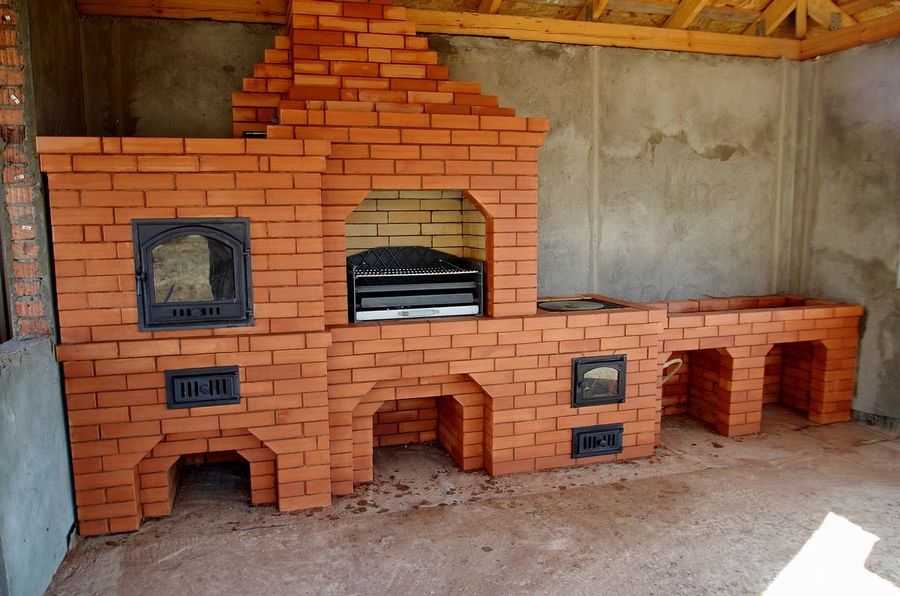

Русские печи из кирпича славятся по всеми миру, они надежные, простые и эффективные. Функционал обычной печи может устраивать не всех, многие любят барбекю на мангале, для других приготовление в казане необходимая кулинарная возможность. Если все это объединить в одной конструкции, то получится хорошая печь, которая удовлетворит большинство кулинарных потребностей.

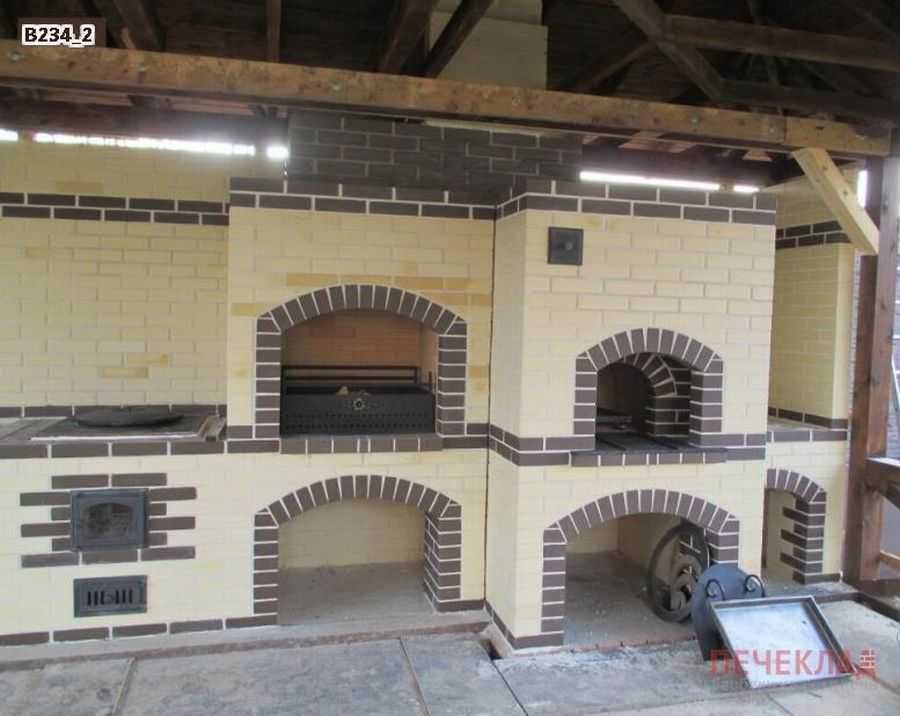

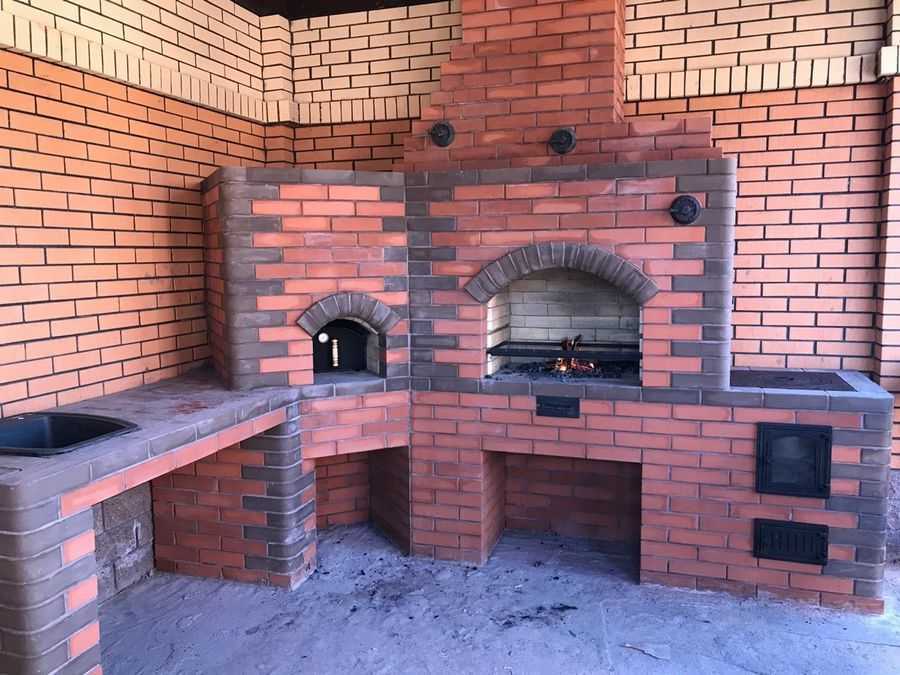

У ниже представленной печи, кладка состоит из красного и черного кирпича, такое сочетание придает конструкции красивый вид.

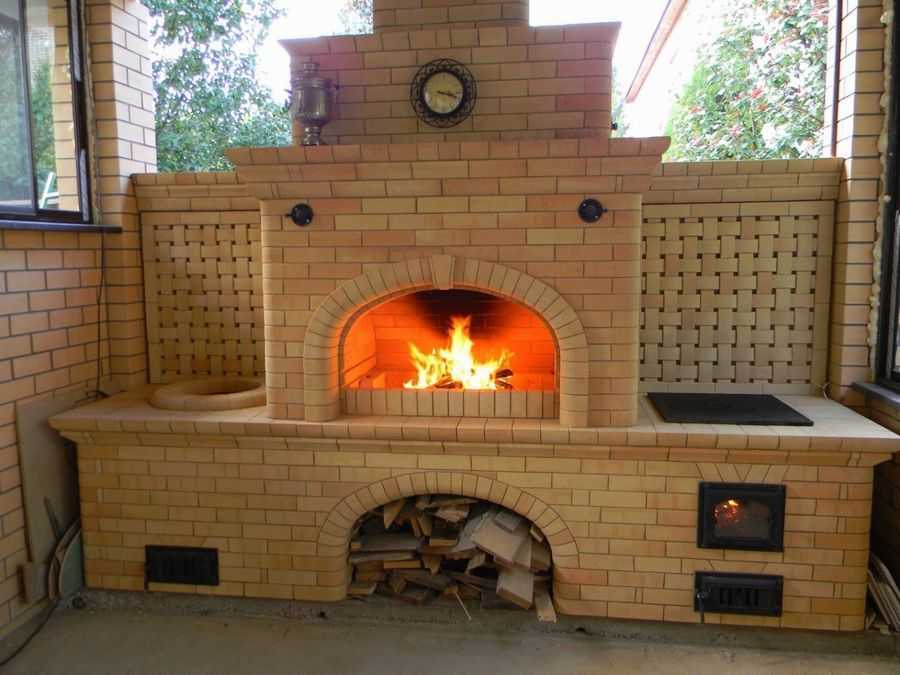

Русская печь целиком из шамотного кирпича, внизу расположен овальный дровяник. В конструкции предусмотрена верхняя полка, её можно использовать как для хранения необходимых принадлежностей, так и для дополнения элементами быта, допустим разместить настенные часы.

Кладка печи из шамотного кирпича выдерживают очень высокие температуры, благодаря этому такие конструкции популярны. Поэтому печь из шамотного кирпича будет дороже чем из обычного.

Русская печь из кирпича с законченной овальной конструкцией, имеются две верхние секции для хранения необходимых вещей.

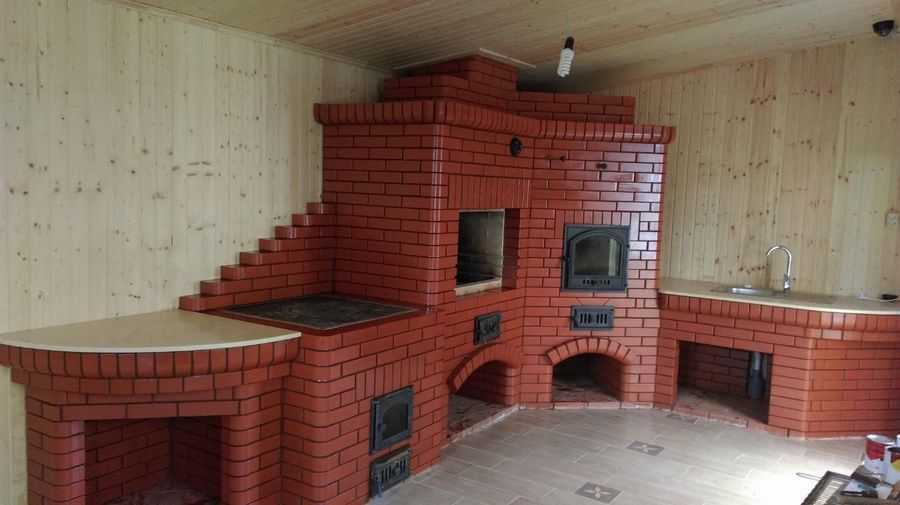

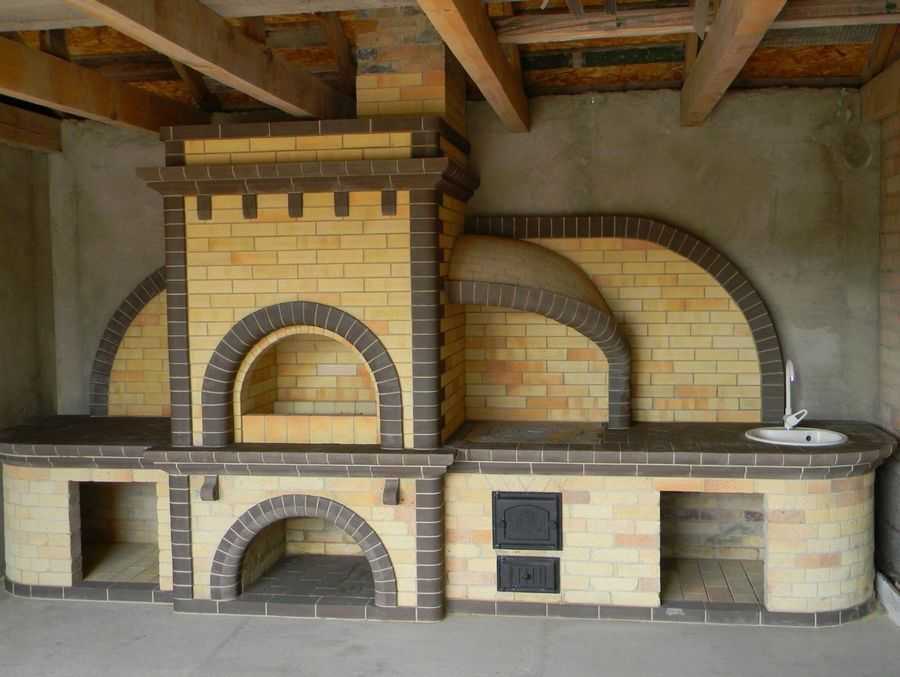

Печь с комбинированным сочетанием кирпичной кладки различных цветов, выглядит отлично. В конструкции дополнительно встроена раковина.

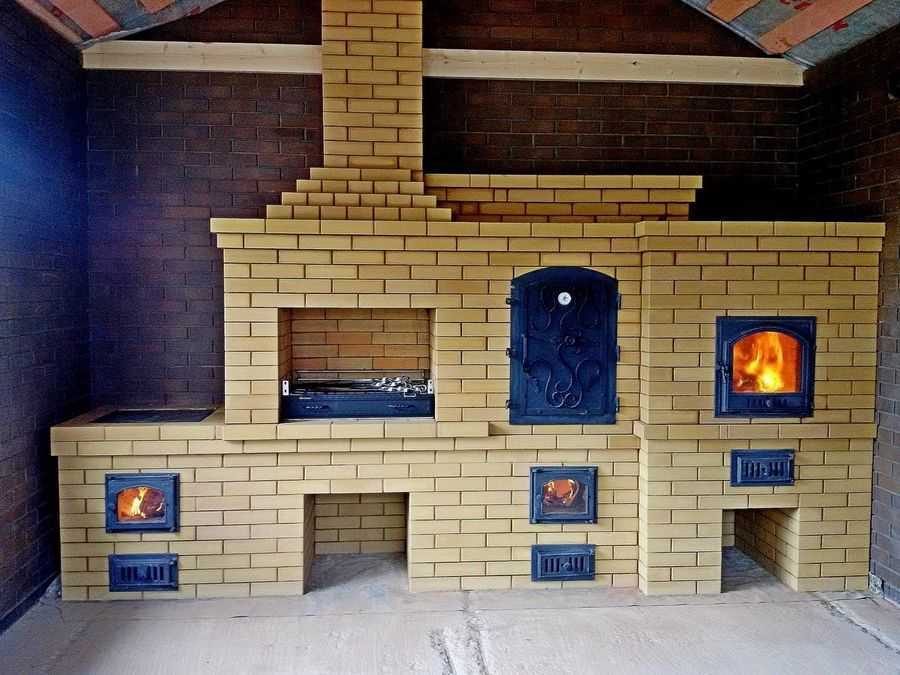

Русская печь из кирпича с тремя дровяниками, некоторые можно использовать как места под хранения необходимых принадлежностей.

Печь состоит частично из обожжённого кирпича, присутствуют в необходимые элементы для полного функционирования.

Топка печи состоит шамотного кирпича, ведь она нагревается больше всего

При постоянной работе печи наиболее важно обеспечить пожарную безопасность

Эта печная конструкция станет отличным кухонным комплексом в повседневном быту.

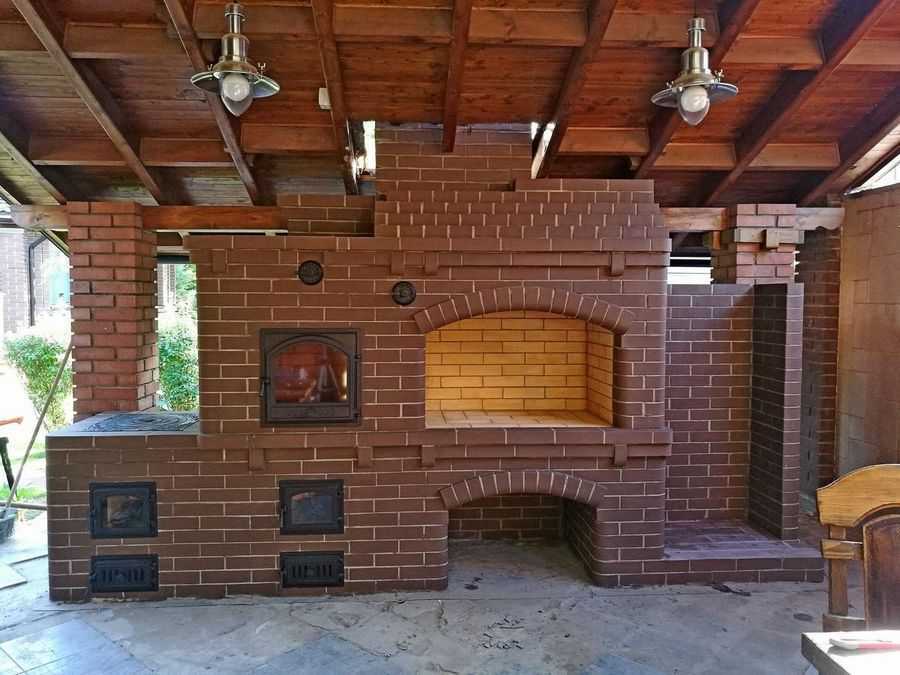

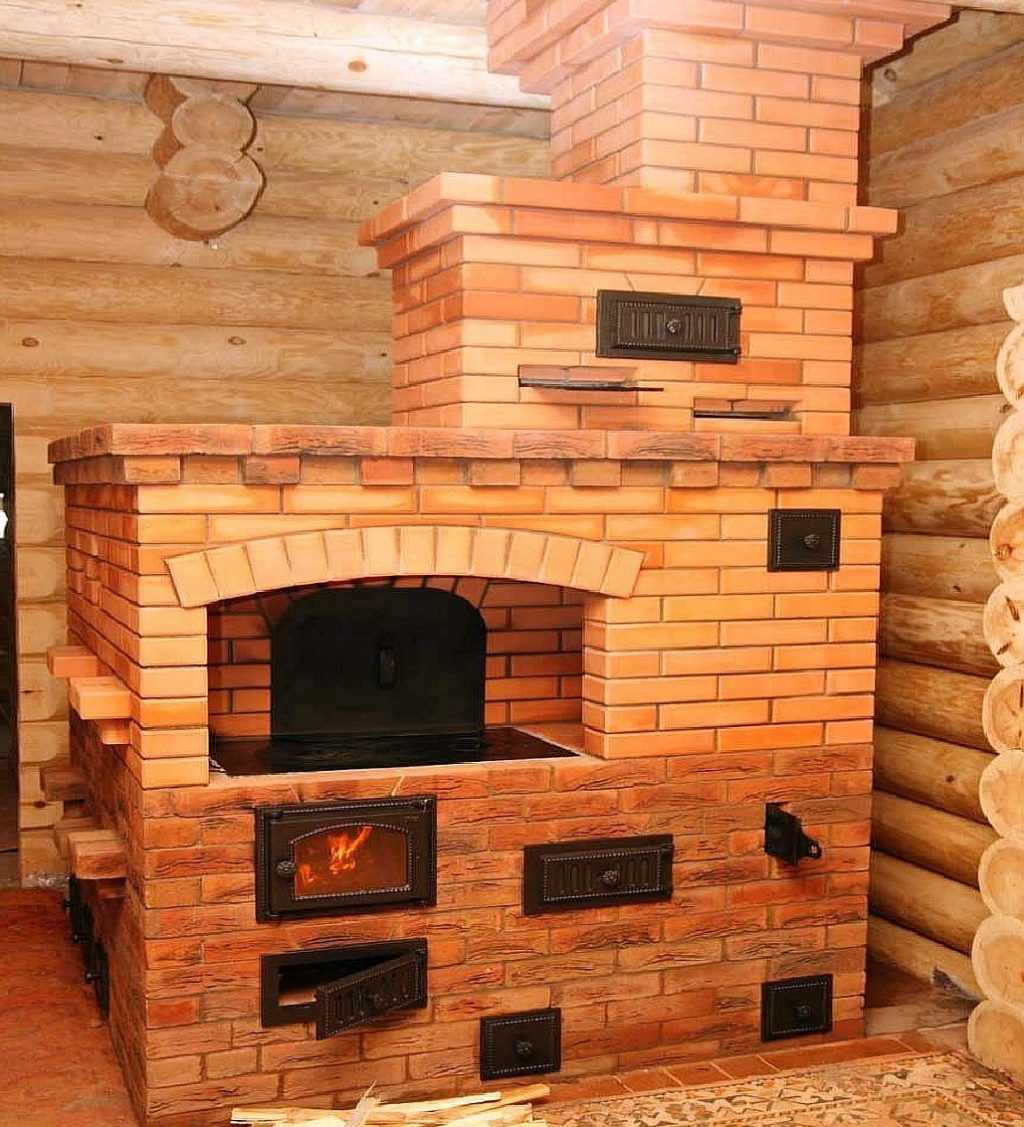

Русская печь из кирпича стандартных размеров. Стеклянная дверца топки позволяет насладится завораживающим видом горения топлива.

Читать полностью (ссылка)

Проекты и чертежи нестандартных печей

Ниже мы приведем описание и порядовки некоторых нестандартных печных конструкций. Однако вы можете самостоятельно найти чертежи готовых проектов печей отопительно-варочного типа.

Печь длительного горения: принцип работы

Печи данного типа подразделяются на шахтные и камерные. Их делают из металла или кирпича, однако кирпичная модель будет более трудной в эксплуатации.

Шахтная печь длительного горения имеет широкие пределы в плане настройки мощностей, но варочную поверхность к такой конструкции будет приделать тяжело, поскольку это снизит ее КПД. Лучше ее применять исключительно для отопления.

Иной вопрос – камерная конструкция, имеющая двухступенчатое сгорание. В отличие от первого типа, пределы регулирования мощности тут будут ниже, но и обустройство варочной поверхности не ухудшит ее работу.

При этом это вовсе не обязательно должна быть чугунная печь с конфорками. Можно готовить в разных частях печи в зависимости от концентрации тепла.

Медленная варочная печь: порядовка и применение

Такая печь выполняет исключительно варочную функцию, ее активно применяют туристы при походах. Отопительную функцию она тоже выполняет, поскольку рядом с ней можно согреться, исключительно в таких масштабах.

Данная мини-печка имеет малый вес, ее удобно разжигать и использовать для работы сырое топливо.

Кроме того, существует конструкция советского образца, работающая на сухом горючем и с возможностью приготовления даже супов на основе концентрата и другие модификации мини-печки для мобильного приготовления пищи.

Особенности применения колпаковой системы

Колпаковая печь имеет строение, при котором камера (колпак) является резервуаром, куда снизу поступают и выходят дымовые газы. Под этим куполом они, задерживаясь, целиком догорают и отдают тепло печи.

Особенность двухколпаковой системы состоит в том, что внутренний поток тепла распределяется между двумя колпаками и это дает возможность применять печи как отопительно-варочную. Однако она существует только в проектах и порядовках, сведений о ее практическом применении пока нет.

Печь-голландка: большая и маленькая

Голландка небольших размеров предназначена не для интенсивного обогрева и для варочной поверхности места на ней не очень много. Чаще всего она бывает одноконфорочной и используется как альтернативный вариант для приготовления пищи и нерегулярно.

Она состоит из таких частей, как:

• топливник;
• варочная поверхность;
• поддувало;
• ниша для готовки и свод над ней;
• прочистка верхняя и нижняя;
• дымовой канал;
• духовка;
• задвижки.

Большая голландка представляет собой конструкцию из двух этажей. Ее топочно-кулинарная часть создана по шведскому образцу, однако ее КПД не слишком высок.

Такую печку применяют для готовки блюд и отопления небольшого строения, имеющего вытянутую форму.

Условия для строительства подобной конструкции такие:

• для постройки выбирайте лишь хорошо несущий грунт;
• фундамент должен обладать двойной мощностью в отношении полуторной величины по отношению к размерам конструкции;
• залитый фундамент следует выдерживать не менее 20 дней на прочность и еще 40 на усадку;
• фундамент выводят на уровень настила сразу же;
• после выдержки его следует проверить на ровность уровнем;
• теплоизоляцию следует делать на основе войлока, вымоченного в глине и стального листа;
• обязательно оснащайте межэтажные перекрытия распушкой;
• кладку на втором этаже печной конструкции следует начинать лишь тогда, когда целиком высохнет первый;
• нельзя допускать длительных перерывов в топке независимо от времени года.

Как мы можем видеть, отопительно-варочные печи имеют особенную конструкцию и соорудить их можно самостоятельно, но это будет сложно. Не забывайте использовать порядовку и чертеж, если решитесь на постройку такой конструкции у себя на даче своими руками.

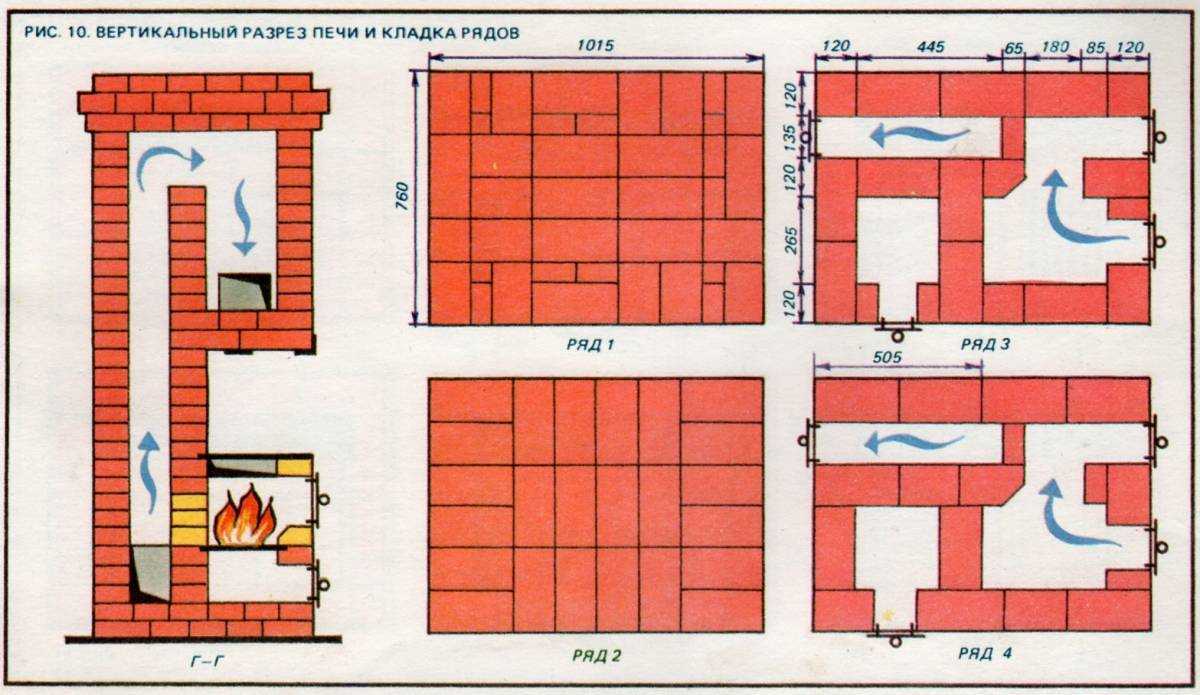

Схема — проект возведения агрегата

Чтобы сложить дровяные кирпичные печи, необязательно быть печником. Описание кладки простое, инструкция понятна и простая для выполнения. Единственное, что отличает работу специалиста-печника от обывателя — скорость установки и экономия материалов. Порядовка печи начинается с простых моментов укладки первых кирпичиков. В процессе работы нужно строго следовать инструкции. Каждый ряд кладки должен быть зафиксированным, и все дополнительные материалы использовать в строгой последовательности. Если следовать шаг за шагом, то в конечном результате сборка будет иметь логическое завершение.

Устройство и особенности шведской печи

При разработке «шведки» за основу была взята «голландка», последняя на тот момент была уже достаточно распространена и зарекомендовала себя с хорошей стороны. Но поскольку климат Скандинавского полуострова суровее европейского, а запасов топлива меньше, голландку основательно переделали и приспособили под свои условия, в результате чего на свет появилась отопительно-варочная шведская печь.

Она частично сохранила принцип действия голландки, но при этом добавились элементы, позволяющие готовить пищу и сушить одежду, а в разных типах печки присутствует и лежанка. Мы говорим о разных видах, поскольку печь шведка может дорабатываться и изменяться конструктивно, сохраняя общую концепцию. А концепцией предусмотрен канальный принцип действия, как у голландки, но с дополнительными устройствами для отбора тепла:

1. Металлическая духовка.
2. Варочная панель с нишей.
3. Верхняя ниша.

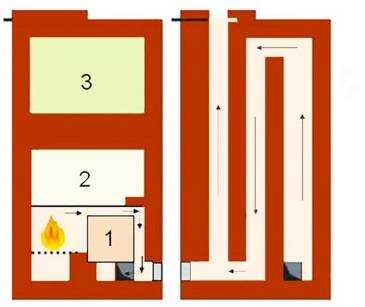

Ниже на фото представлена схема шведской печи, на которой перечисленные элементы обозначены соответствующими цифрами.

Духовка из металла находится сбоку от камеры сжигания и предназначена для отбора от нее тепла напрямую и передаче его в помещение. Приготовление выпечки – не основная функция духовки, она буквально через 5 минут после растопки уже пышет жаром, стоит только распахнуть дверцу. На схеме видно, почему так происходит. Продукты сгорания, прежде чем опуститься к полу и уйти, нагревают корпус духовки сверху и сбоку, а с другой стороны он нагревается топкой. Такая конструкция делает возможным применение любого мелкого топлива для отопления дома и приготовления пищи.

Ниша над плитой прогревается непосредственно от камеры сгорания, распространяя теплый воздух в помещении кухни. Верхняя ниша, изначально задуманная для просушки вещей, снизу нагревается от плиты и сзади от каналов, где проходят продукты сгорания. Последние, обогнув духовку, выходят в систему вертикальных каналов и там передают свое тепло телу печи, после чего выбрасываются через дымоход.

В силу особенного строения дымовых каналов шведка будет интенсивно прогревать полы и грунт под ними, что нерационально. По этой причине установка отопительно-варочной печи должна выполняться на основание с теплоизоляцией. Для нее прекрасно подойдут листы базальтового картона толщиной 5 мм, их потребуется уложить в три слоя с прослойкой из алюминиевой фольги в качестве отражающего экрана.

Размещение шведской печи в частном доме

Поскольку основное тепло дымовых газов отдается задней стенке печки, ее принято устанавливать в простенке между помещениями кухни и спальни (либо гостиной). В некоторых разновидностях шведок с тыльной стороны устраивается камин или лежак относительно небольших размеров. Габариты лежака в шведском варианте – 1800 х 660 мм, что маловато для комфортного отдыха и сна.

Шведская отопительно-варочная печь с лежаком отличается от обычной конструкции наличием горизонтальных каналов и режимов работы зима/лето. Это реализовано с помощью дополнительной задвижки, устанавливаемой в прямом вертикальном канале. Зимой задвижка закрывается и продукты сгорания движутся по большому кругу, через горизонтальные газоходы лежанки, после чего возвращаются в дымоход. Летом заслонка открыта и свободен прямой путь в вертикальную трубу, по ней дымовые газы просто выходят наружу. Таким образом, греется только варочная плита.

Принцип действия

В подовой печи высокий КПД при минимальном расходе топлива Работа подовой печи отличается от классической. Основное свойство таких изделий – высокий КПД при минимальных тратах топлива. Прогорание распределяется равномерно. Благодаря поступающему через дверцу топки воздуху происходит достаточное окисление дров, повышающие качество их сгорания и уровень выделения тепла.

Закладка дров осуществляется на нижнем уровне в загрузочной камере. Затем в рабочей зоне происходит процесс горения. С верхнего уровня отводятся газы и происходит теплообмен.

Для поддержания высоких температур (около 400°С) корпус печи делают из нержавеющей шлифованной стали. Выкладку изготавливают из шамотного кирпича или другого огнестойкого материала.
