Теплообменники для систем отопления
Теплообменники для отопления предусмотрены для обмена теплом между двумя контурами с горячей и холодной водой. Они используются в системах отопления, где передают тепло теплоносителю благодаря более высокой температуре греющей среды. Незаменимость таких теплообменников проявляется в частных домах, где собственное отопление. После установки этих приборов подача от отопительной системы и теплосети становятся раздельными. По разные стороны к аппарату подключаются контур внутренней системы и труба с горячим теплоносителем. Теплообменный аппарат может подключаться как напрямую, так и параллельно.
Пластинчатые теплообменники для систем отопления
Наиболее популярны в блочных ТП независимого отопления пластинчатые теплообменники. В его основе лежит комплект пластин, перфорированных штамповкой, для расширения площади теплового обмена и создания каналов, по которым происходит движение воды. Пластины собраны в пакет, на последней неподвижной плите есть патрубки входа и выхода теплоносителя греющей и нагреваемой среды, в которые и выведены каналы из пластин.
Конструкция теплообменника для отопления
Теплообменник для отопления состоит из 2-ух стальных плит с патрубками, которые объединяются с помощью направляющих и винтовых шпилек. Гофрированные пластины и уплотнители стягиваются между плитами. Чтобы регулировать количество пластин, одна из пластин сделана подвижной. Место между прилегающими пластинами поочерёдно наполняется холодным и горячим теплоносителем, а непроницаемость системы обеспечивается уплотнителями. Малогабаритные размеры устройства гарантируют высокую эффективность, так как рельефная поверхность обеспечивает увеличение площади теплообмена.
Преимущества и недостатки
— лёгкость в установке;
— небольшие габаритные размеры;
— простота сервисного обслуживания;
— возможность изменить отапливаемую площадь;
— высокая эффективность с экономией энергии;
— продолжительный период работы;
— определённые лимиты при использовании по максимальному давлению и температуре;
— необходимость рассчитывать каждое устройство персонально под заданные характеристики;
— восприимчивость к качеству теплоносителя и присутствию примесей;
Пример монтажа теплообменника для печи своими руками
Печь оборудуется специальной емкостью для нагрева воды. С помощью труб она соединяется с радиаторами отопления в соседних комнатах или, например, с подвесным баком в бане. Все соединительные швы необходимо прихватить сваркой.
Циркуляция воды в такой системе происходит с помощью электронасоса или естественным образом, за счет разницы высоты расположения емкостей. В последнем случае по одной трубе за счет нагрева вода должна подниматься к навесному баку, а по другой трубе стекать к печи. Труба для подачи воды в бак от печи должна располагаться под углом в 20 градусов, а отвод для слива воды из бака к печи под углом примерно 2 градуса.
Расчеты необходимого диаметра и длины труб надо производить с учетом площади помещений и размера самой печи. Наиболее эффективно использование в такой системе труб из меди дюймовой толщины. При меньшей толщине металла в трубе повышается сопротивление движению жидкости и без насоса обойтись будет уже невозможно. Наибольшая эффективность теплообменника достигается при длине труб не более 3-х метров.
Что такое теплообменник для отопления частного дома?
Теплообменник — это устройство, которое передает тепло от генератора к теплоносителю. В частных домах обычно используются поверхностные приборы. Благодаря таким теплообменникам тепло передается непосредственно через стенки агрегата.
Установка в котле
Устройство дает максимальный КПД в газовых, электрических и других котлах, работающих на твердом топливе. Внутри отопительного прибора устанавливают трубы в форме змеевика. Когда в котле начинает гореть топливо, прибор нагревается. Благодаря этому теплоноситель циркулирует по всей системе, передавая тепло внутрь помещения, и приходит обратно в змеевик.
Фото 1. Стальной проточный теплообменник для котла модели Vitopend 100, производитель — «Viessmann».
Если в доме в качестве основного прибора отопления используется не котел, а печь, то применение теплообменника также актуально, если строение имеет большую площадь. Печь не отапливает коттедж из-за маленькой мощности. По этой причине внутри устройства устанавливают змеевик. Он нагревает теплоноситель до высокой температуры, и это тепло благодаря радиаторам распространяется по всему дому.
Видео: печка с котлом водяного контура
Буржуйки делают из всего, что валяется в хозяйстве без дела:
- из отработанных огнетушителей;
- газовых баллонов;
- металлических бочек;
- бидонов;
- просто сваривают конструкцию из стали;
- делают кладку из кирпича.
От вида используемого материала зависят форма (цилиндрическая, прямоугольная и т.п.) и внешний вид печи.
Несмотря на такое разнообразие, общая конструкция каждой печи состоит из:
- топки;
- колосниковой решетки;
- зольника;
- дымохода;
- дымовой трубы.

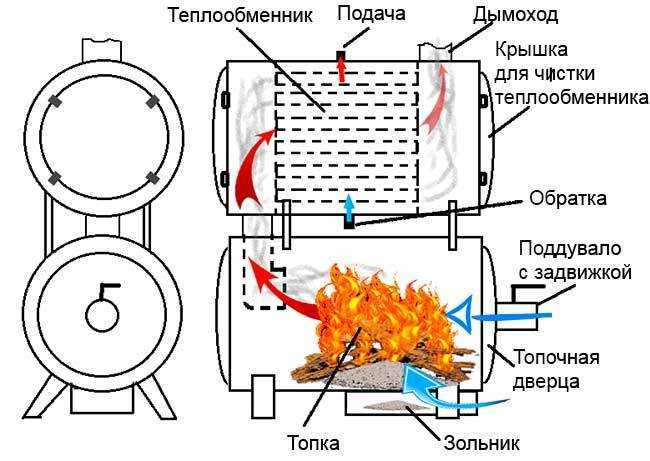

Размер загрузочного отверстия топки зависит от используемого топлива. Если применяются дрова, то и отверстие соответственно должно быть больше, чем в аналогичной печи, которую топят углем или топливными брикетами. Для защиты отапливаемого помещения от пожара, буржуйку устанавливают на фундамент или лист металла, изолируют ее кирпичной кладкой, отражателем или листами теплоизолирующего материала (минеральная вата, асбест), а дымовую трубу дополняют искроулавливателем. Если же необходимо установить печь в доме и подключить ее к водяному контуру, то конструкция дополняется трубами и баком для воды (другое название – теплообменник или котел). Особенно актуальна такая форма отопления становится с осенним понижением температуры и желанием хозяев сэкономить на отоплении собственных жилых и нежилых помещений.
Требования, предъявляемые к системе с водяным отоплением: хорошая циркуляция воды в системе и достаточный ее прогрев.
Водяной контур устанавливают либо к уже готовой печи, либо возводят в процессе строительства вместе с печью. Циркуляция в системе бывает естественной и принудительной (с использованием насоса).
Подбор материала
Следует сразу отметить, что в домашних условиях создать теплообменник как на заводе практически невозможно. Вместе с тем, самодельная конструкция по функционалу не будет уступать созданной на предприятии.
Можно придать любую форму конструкции, но наиболее популярными вариантами является система, выполненная из нескольких металлических труб в виде решетки или пластин
В связи с тем, что температура горения достаточно высокая, тем более когда в качестве топлива используется уголь, следует особое внимание уделить выбору материала, а также уровню качества швов сварки. Кроме того, важную роль имеет тип металла, поскольку у каждого своя теплопроводность
Если взять медную трубу, то она в 7 раз будет превышать коэффициент теплопроводности, чем аналогичная труба, изготовленная из стали. При идентичном диаметре и объеме передаваемого тепла достаточно 3,5 метра медной трубы, при этих же параметрах стальной понадобится 27 метров.
Нагревательные элементы из меди самые дорогие, но эффективные. Если нет возможности потратиться на приобретение таких материалов, можно приобрести стальные трубы, но при этом их диаметр должен быть не менее 3,5 сантиметров.
Для справки! В том случае, если в качестве топлива будет использоваться уголь, то наиболее рациональным вариантом будет установка теплообменника из чугуна. Это самый прочный и теплоустойчивый металл. Кроме того, в качестве нагревательного элемента можно использовать старые чугунные батареи.
Общие сведения
Функции змеевика
Змеевик или теплообменник чаще применяется для создания еще одного нагревающего контура, без которого сгораемое топливо начинает нагревать стены печи, которые, в свою очередь, при взаимодействии с воздухом начинают отдавать свое тепло, но оно по газоотводной трубе будет просто улетать.
Посредством змеевика происходит отдача лишнего тепла из воздуха циркулирующей воде, чем повышается экономичность благодаря получению двойного коэффициента на 1 ед. топлива. Теплообменник применяется в печках бань, домов, гаражей. И везде выполняемая функция будет разной -нагревание воды в душе, отопление помещений и т. п.
Разновидности
Змеевики различаются по конструкции, по материалу изготовления, а также местом расположения в системе.
Существуют следующие виды:

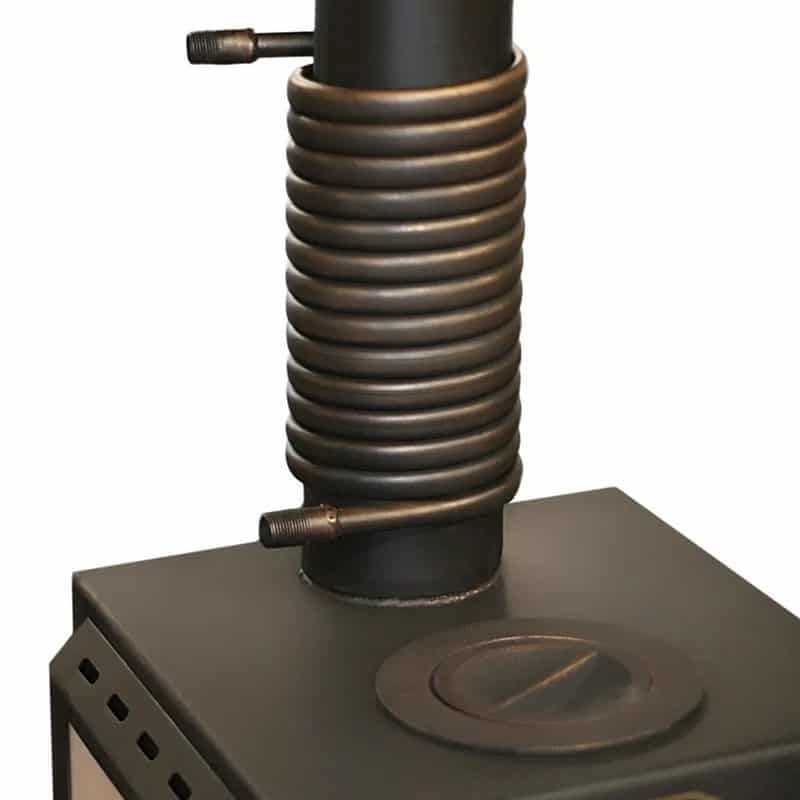

Змеевик в виде спиральной трубы. Этот тип встраивается непосредственно в резервуар, в котором находится жидкий теплоноситель. Концами эта труба развальцована в стенки, благодаря чему происходит циркуляция теплоносителя внутри и нагревание им воды в емкости. Если правильно рассчитать длину змеевика, подобрать материал, из которого он будет изготовлен, количество его колец, вполне возможно ускорить процесс нагревания воды. При оставлении части змеевика в открытом состоянии, можно увеличить прогревание помещения.
Змеевик с баком. Емкость с трубой змеевика проводится в максимальной близости от топки
Здесь важно строгое соблюдение уклона проводимой трубы для того, чтобы проходила естественная циркуляция. Иногда для этого устанавливается электронасос
Как правило, этот вид используется при создании отопительного контура. Благодаря тому, что нагрев воды происходит при прохождении по трубе, огибающей топку, повышается скорость нагревания.
В виде трубной доски, состоящей из 2 герметичных баков и множества маленьких труб. Баки располагаются по разным сторонам топки и связываются трубами. Теплообмен происходит в точках соединения. Такие конструкции применяются для отопления больших помещений, в том числе и многоэтажных зданий.
Важно: При эксплуатации этого типа теплообменника необходимо учитывать химический состав воды, т. к
при образовании большого количества накипи может происходить прорывание стенок.
В виде водяной рубашки. Конструкция представлена двумя герметичными резервуарами, располагаемыми один в другом. Этот вид эффективен и прост в использовании. Благодаря тому, что теплообмен протекает стремительнее.
Материалы
Змеевик может быть изготовлен из следующих материалов:
-
меди. Это самый оптимальный материал для теплообменника. Так как медь очень пластична, трубка может изгибаться и принимать любую форму. Также обладает высоким коэффициентом теплопроводности, превышающий 380. Однако, медь не очень стойкая к жару и достаточно дорогостоящая;
- нержавейки. Этот материал также обладает достаточной пластичностью, стойкий к температурным колебаниям, но ее теплопроводность ниже;
Заметка: Оцинкованную сталь нельзя применять при нагревании,т.к. нагреваясь она начинает выделять ядовитые соединения.
Металлопластика. Считается легкодоступным и практичным материалом, но не отличается высокой теплопроводностью, которая в два раза ниже меди. Однако, металлопластик обладает долговечностью и стойкостью к температурным колебаниям.
Чаще других используют трубы из меди для изготовления змеевика. К таким трубам легко присоединят разнообразные фитинги.
Для конструкции используют 50 мм п-образная труба. Если в печи не предусмотрено варочное место, то на верхней части змеевика приваривают дополнительные маленькие трубки.

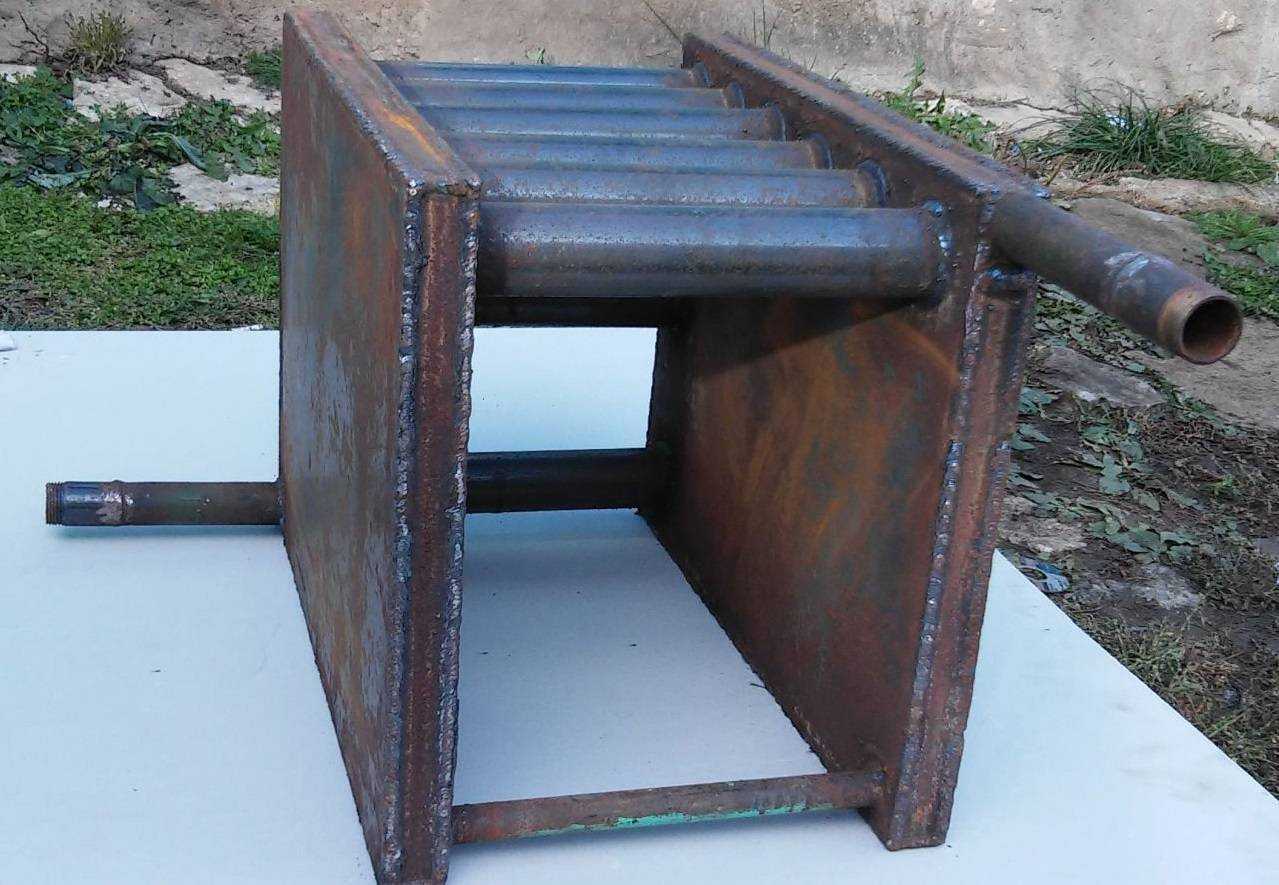

Змеевик из стальных листов используется, в основном, в печках только для обогрева строения. Изготавливаются из 0,5 см металлического листа, отрезков прямоугольных труб 40*60 мм и круглых трубок такого же размера для подведения воды.
Благодаря установке водного контура в печное отопление можно добиться повышения эффективности топливного расхода. При сгорании теплоносителя его энергия идет на нагревание корпуса, дымового канала и стен, и, в то же время, обеспечивается высокая температура циркулирующей воды в трубах.
Можно выделить следующие преимущества:
- Легко сделать самодельный змеевик для кирпичной печи;
- возможность комбинированного обогрева посредством теплых паров воздуха от печки и горячей воды в батареях;
- больший выбор топлива.
Изготовление теплообменника
Конструктивно теплообменники для горячей воды могут быть двух видов: внешние и внутренние. К первым относятся подкова и змеевик. Подкова очень легка в исполнении, но не отличается высокой мощностью: для ее изготовления нужно просто сварить две чугунные или стальные трубы – в результате вы получите агрегат с маленькой площадью контакта носителей и, следовательно, с низкой мощностью нагрева поступающей холодной воды.
Более удачным вариантом внешнего теплообменника будет змеевик – он изготавливается посредством сварки нескольких труб: чем больше труб вы используете, тем мощнее будет агрегат.
Внутренний теплообменник представляет собой бак, в который помещается трубка, нагревающая поступающую в нее воду. Чтобы смастерить такой прибор своими руками, вам понадобится:
- стальной бак для воды;
- стальная или чугунная трубка;
- анод;
- регулятор мощности.
Изготовление теплообменника не займет много времени: скрутите трубку в спираль, закрепите ее на стенках бака, а затем сделайте в емкости два выхода: нижний – для холодной воды, верхний – для горячей.
Наружный теплообменник
Достоинства печного отопления
Печь – элемент дизайна дома. Внешний вид конструкции зависит только от фантазии и возможностей хозяев дома. Конечно, есть ряд требований безопасности, но они не мешают разместить печку в любой комнате, придать конструкции желаемую форму, цвет, стиль. Например, сделайте похожей на камин и наблюдайте за уютным потрескиванием огня зимними вечерами.
Печь не требует ежегодного сервисного обслуживания, влетающего в копеечку. Конструкцию чистят, проверяют тягу, но гораздо реже, причем сделать это легко самостоятельно. Единственное, на что иногда приходится тратиться – косметический ремонт, поддерживающий привлекательный внешний вид.
Водяной контур обходится дешево, нет необходимости приобретать дорогое дополнительное оборудование, искать комплектующие.
Примечательно, что водяной контур не обязательно проектировать заранее. Его легко встроить в уже готовую печь, например, если вы занимаетесь реставрацией старого дома.
Плюс печки по сравнению с твердотопливными котлами – нагрев дымоотводов. Даже после окончания топки тепло продолжает передаваться по дому, пока она не остынет, а этот процесс занимает до нескольких часов.
Централизованное отопление частных домов
Последний вариант обогрева частного дома без котла – подключение его к сети централизованного теплоснабжения. Это способ отопления имеет свои особенности – возникает полная зависимость от режима работы централизованного комплекса, практически отсутствует возможность реализации функции горячего водоснабжения (к этой услуге подключаются отдельно), платежи за тепло из центральных сетей значительно превосходят затраты на большинство видов топлива для автономного отопления. Также следует отметить, что сети централизованного теплоснабжения практически не охватывают частный сектор – поэтому использование этого источника тепла – большая редкость.
Таким образом, на основании вышеизложенного можно сделать ряд выводов:
- Большинство схем отопления без котла имеет техническую конфигурацию значительно проще, чем комплекс на базе котлоагрегата;
- Обогрев без котла реализует только функцию отопления – производство горячей воды необходимо реализовывать отдельно;
- Отопление без котла – часто наиболее приемлемый вариант для домов с непостоянным проживанием людей;
- Нагревательное оборудование (отдельные приборы и устройства) довольно часто влияют на показатели качества воздуха – это не всегда положительно отражается на микроклимате помещений.
Рекомендуем прочитать:
Виды отопительных приборов
Что лучше – радиатор или конвектор
Индивидуальное автономное отопление дома
Выбор радиаторов отопления для квартиры
Какой котел лучше для отопления частного дома
Электрические котлы отопления
(Просмотров 612 , 1 сегодня)
Советы и рекомендации
Чтобы знать, как правильно самому сделать отопление в частном доме, следует изучить пошаговое руководство.
При монтаже учитываются такие особенности:
- Котел устанавливают в самой низкой точки магистрали, расширительный бак — в самой высокой.
- Лучше всего расширительный бак монтировать на чердаке.
- Магистраль прокладывается с наименьшим количеством поворотов.
- Нагрев должен идти поэтапно, не допускается кипение.
- Когда в зимний период система отопления не применяется, жидкость сливается.
Схема отопления в собственном доме бывает разной, потому, когда у владельца есть определенные навыки, то монтаж выполняется самостоятельно. Когда нет уверенности в собственных силах, следует обратиться к экспертам, которые составят чертеж и проведут необходимые работы.
Обогрев тепловыми насосами по типу рассол-вода
Для осуществления проекта необходимо пробурить скважину до 200 м в глубину. В ней должны располагаться трубы по U-образной форме вместе с раствором. Можно устроить теплообменник, который будет размещаться на глубине не меньше 5 м. Это необходимо для снижения разницы получаемого тепла в различные месяцы в году.
Схема отопления на основе насоса рассол-вода.
Глубину и количество скважин определяют на основе возможности получить необходимые 50 Вт тепловой энергии. Она получается с каждого погонного метра пробуренной скважины. В итоге альтернативное отопление частного дома при помощи тепловых насосов по схеме вода-вода или рассол-вода характеризуется минимальными затратами на отопления по сравнению с показателями, характеризующими другие виды отопительных систем.
Плюсы и минусы различных теплообменников
Установка бака внутрь кирпичной печи практикуется мастерами десятками лет. Это проверенный и надежный способ, позволяющий постоянно нагревать воду и даже организовать ее естественную циркуляцию, только потребуется проложить трубы большого диаметра (около 50 мм) с соблюдением уклонов. Правильно сделанный бак-котел очень редко прогорает, потому что вмещает большой объем теплоносителя, который его охлаждает.
Недостаток варианта – значительные размеры емкости. Она влезет лишь в отопитель, сложенный из кирпича, а в металлических буржуйках слишком мало места. В отличие от бака, размеры и форму регистра из стальных труб можно менять и встраивать в любую печку, но тут возникают другие проблемы:
- При установке внутрь топливника змеевик постоянно подвергается воздействию высоких температур (в пике до 1000 °С) и конденсата с сажей, а потому прослужит 4—6 лет, после чего прогорит. Нержавеющие либо жаропрочные трубы продержатся дольше – до 10 лет.
- Более надежный способ — вмонтировать водяной контур внутрь дымоходного канала, где температура ниже. Но тогда упадет интенсивность нагрева и для организации нормального отопления теплообменник придется увеличить в размерах. Получается замкнутый круг.
- Циркуляция теплоносителя внутри регистра должна быть безостановочной. Иначе вода закипит, превратится в пар, а он своим давлением разорвет трубопровод в слабом месте – где-нибудь на стыке. Значит, организовать самотек нереально, а работу циркуляционного насоса придется подстраховать блоком бесперебойного питания на случай отключения электроэнергии.
- Вместительность металлических отопителей сильно ограничена, так что вставить туда добротный теплообменник не получится. Практика показывает, что стальная заводская печь с водяным контуром может обслужить не больше 2 радиаторов общей мощностью до 4 кВт.
Разновидности сварных регистров
Экономайзер (слева) и обычный бачок для монтажа на дымоход (справа)
Самоварный теплообменник (экономайзер) лишен всех перечисленных недостатков. Он представляет собой водяную рубашку для дымоходной трубы и отнимает теплоту отходящих газов. А их температура в печах, функционирующих на дровах или отработке, достигает 300 °С. Такое решение зачастую используется в банных отопителях, чтобы греть воду для помывки. Комбинированный вариант – бак, сквозь который пропущена дымоходная труба.
Идею с экономайзером по понятным причинам нельзя реализовать на кирпичной печке. Но для Булерьяна, Бренерана или другой стальной буржуйки независимо от ее размеров такой вариант хорошо подойдет. И последний, самый эффективный метод – устройство водяной рубашки вокруг корпуса обогревателя. По сути, она превращает любую металлическую печь или камин в отопительный котел. Одна беда – вариант довольно сложен в исполнении.
Железная печка конструкции Бутакова с конвекционным кожухом и водяным контуром на задней стенке топливника
Оригинальная конструкция наружного теплообменника с импровизированным экономайзером продемонстрирована на видео:
Подбор материала
Следует сразу отметить, что в домашних условиях создать теплообменник как на заводе практически невозможно. Вместе с тем, самодельная конструкция по функционалу не будет уступать созданной на предприятии.
Можно придать любую форму конструкции, но наиболее популярными вариантами является система, выполненная из нескольких металлических труб в виде решетки или пластин
В связи с тем, что температура горения достаточно высокая, тем более когда в качестве топлива используется уголь, следует особое внимание уделить выбору материала, а также уровню качества швов сварки. Кроме того, важную роль имеет тип металла, поскольку у каждого своя теплопроводность
Если взять медную трубу, то она в 7 раз будет превышать коэффициент теплопроводности, чем аналогичная труба, изготовленная из стали. При идентичном диаметре и объеме передаваемого тепла достаточно 3,5 метра медной трубы, при этих же параметрах стальной понадобится 27 метров.
Нагревательные элементы из меди самые дорогие, но эффективные. Если нет возможности потратиться на приобретение таких материалов, можно приобрести стальные трубы, но при этом их диаметр должен быть не менее 3,5 сантиметров.
Конструкция и монтаж

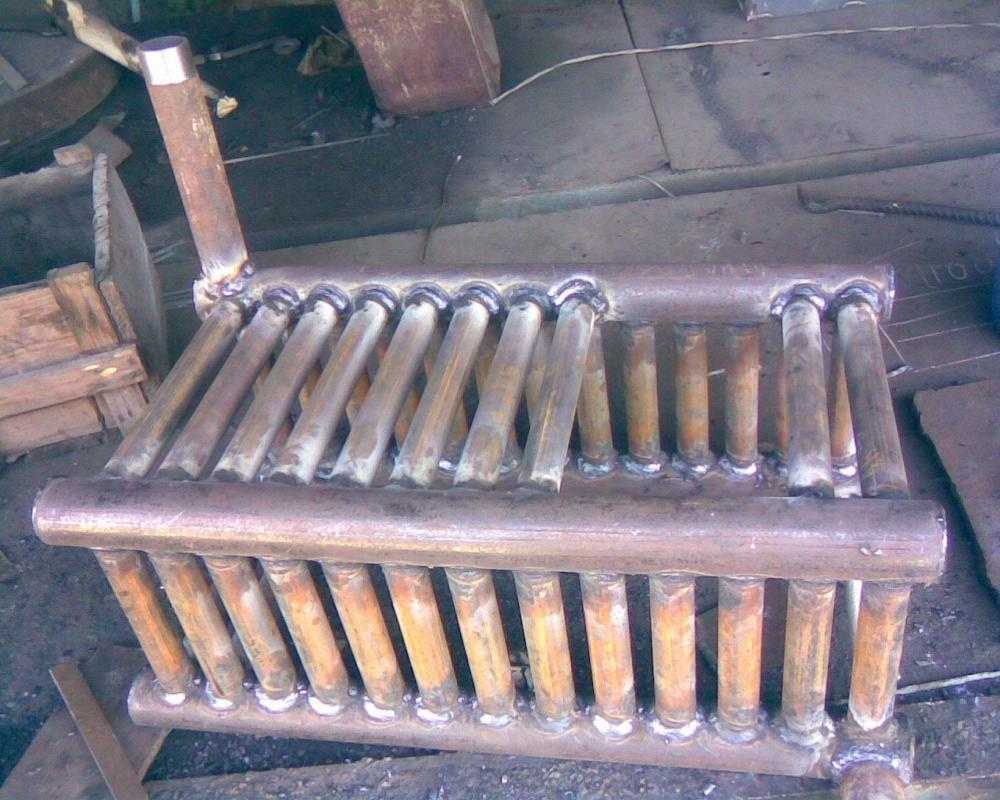

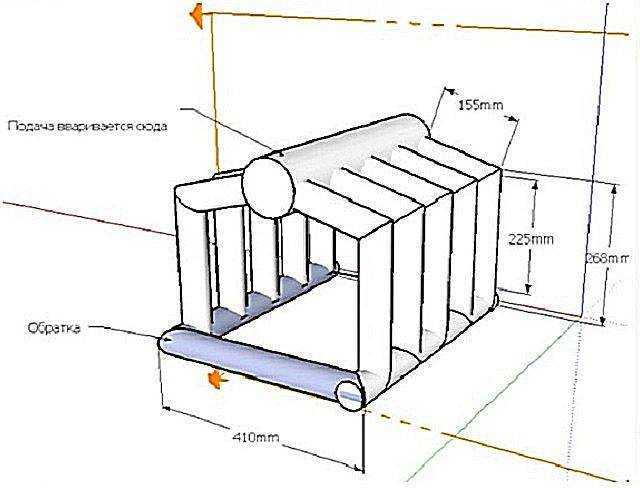

Нагревательный элемент может быть выполнен в виде регистра – решетки из гладко сваренных труб. Это наиболее распространенная конструкция. Однако ее можно упростить, сделав в виде бака, в форме цилиндра или прямоугольника. Основное условие – достаточная площадь для осуществления процесса обмена жидкости.
При изготовлении нагревательного элемента требуется соблюдение следующих правил:
- Во избежание закипания воды внутренний объем труб должен быть не менее 50 мм.
- Металл не должен прогорать, поэтому его рекомендуемая толщина составляет минимум 3 мм.
- При нагреве металл имеет способность расширяться, этот момент следует учесть, предусмотрев расстояние между стенами топки и нагревательным элементом.
Процесс установки нагревательного элемента состоит из нескольких простых действий:
- на дно топочной емкости печи уложить теплообменник;
- в печи предусмотреть отверстия для труб.
Далее следует соединить нагревательный элемент с отопительной системой и запустить воду.
Чем и как соединять внешний бак с теплообменником
Помните, что элементы, контактирующие с печкой, накаляются, температура их поверхности превышает 100 0С. Поэтому патрубки должны быть из нержавейки (чугун не подойдет, так как он подвержен коррозии). А вот обычные трубы допускаются из металлопластика, их даже можно заменить гибкими шлангами. Главное, чтобы диаметр был 1 дюйм или 3/4, иначе циркуляция будет плохой.
Уплотнители используйте из тангита, прокладки для фитингов – из паронита. Не стесняйтесь заменять заводские элементы нестандартными, но выполненными из термостойкого материала. Не забудьте о сливном кране – он просто необходим, чтобы законсервировать систему на сезон холодов или для быстрого удаления застоявшейся жидкости. В обратном случае, во время морозов оставшаяся вода замерзнет и разорвет трубы.
Водяное отопление от печки: обеспечение оптимального температурного микроклимата
Деревянные дома в классическом варианте с печным отоплением прогреваются весьма неравномерно. Прогретый воздух постоянно находится возле печи, а отдаленные углы отличаются прохладностью. Использование нескольких печей обходится весьма недешево. Лучше совместить отопление – печное и водяное, как это делают многие наши соотечественники, которые стремятся к достижению тепла и уюта своего существования.
Решение заключается в снабжении обычной кирпичной печи теплообменником, напоминающим по форме змеевик. Его монтируют в топливных помещениях либо у оснований дымоходов. Печное тепло прогревает воду в нем, которая потом поступает в радиаторы, расположенные по комнатам. Происходит равномерное прогревание зданий.
К преимуществам таких систем относятся:
Эффективное и равномерное прогревание – батареи устанавливаются в разных комнатах и обеспечивают постоянное тепло.
Полная независимость – на такие отопительные системы не влияют ни газопроводы, ни газопроводы. Единственная зависимость – от хозяина, который определяет когда и сколько топить.
Отсутствие в потребности привлечения специалистов для обслуживания систем отопления. Оно вполне по силам самим потребителям.
Недостатком такого отопления с использованием печей является его довольно высокая пожароопасность, требующая соблюдения мер защиты зданий. Этот вариант не может считаться мобильным, поскольку передвижения исключены. Не используется в двухэтажных домах. Приходится прибегать к сооружению дополнительной печи, что влечет немалые расходы.
Не смотря на потребность ежедневного запуска отопления от печки с водяным отоплением, чувствуется существенная экономия топлива. Минус еще и в потребности постоянного контроля функционирования системы.
Альтернативные способы
В качестве альтернативы газовом системам можно рассмотреть следующие варианты отопления загородного дома без газа.
Котлы на твердом или жидком топливе
Применяя твердотопливные котлы, можно отапливать жилье торфяными брикетами, каменным углем или дровами. Современные жидкотопливные котлы чаще всего используют солярку.
Отопление электричеством
Отопление электрообогревателями весьма удобно в эксплуатации. Повсеместному применению препятствует высокие расходы на обогрев частных домов средней и большой площади. Отопление электричеством в качестве основного выгодно лишь для небольших домов. Электричеством можно отопить дачу зимой, если домик небольшой и посещается только по выходным.
Геотермальное отопление
Как еще можно обогреть дачу или дом зимой без газа? Используется возобновляемый и практически неограниченный по запасам ресурс – тепло земной коры.
Плюсы:
- экологичность;
- не используются покупные энергоресурсы.
Минусы:
- геотермальные источники существуют не везде;
- высокая стоимость монтажа системы;
- необходимость в периодическом обслуживании.
Такие системы выгодно устанавливать в горных районах с повышенной геотермальной активностью. В обычных регионах придется бурить слишком глубокие скважины.
Отопление с помощью солнечных коллекторов
Еще одна зеленая технология, призванная снизить нагрузку на окружающую среду. Используется бесплатная энергия солнечного света, нагревающая теплоноситель в прозрачных трубках.
Теплоаккумулятор позволяет запасать энергию в период яркого света и возвращать ее в систему в пасмурные дни ил ночью.
Зачем он нужен
Потери тепла в доме
На фото выше видно, что через дымоход теряется, примерено 14 % тепла, которое могло бы сохраняться в доме. Конечно, не самая большая цифра, но если перевести потери в киловатты энергии и умножить на количество дней, в течение которых производилось отопление, то результат получается довольно весомый.
Естественно, сохранить все 14 % внутри не получится, но если установить теплообменник для дымохода, можно значительно увеличить КПД печи, без ущерба её основным функциям.
Основное назначение трубы дымохода – это, конечно, отведение отработанных газов. Именно они раскаляют трубу до огромной температуры.
Печь и дымоход через тепловизор
Если посмотреть на печь через тепловизор, видно, что температура дымохода может быть, как и в самой топке. Проблема в том, что теплоотдача дымохода никак не аккумулируется, но ведь её можно пустить в дело. И о том, как это сделать, пойдёт речь ниже.
Отопление электрическими приборами
Обогрев электрическими приборами подразумевает наличие стабильной подачи электроэнергии. Такой способ отопления однозначно является лидером по величине расходов на топливо, но имеет и ряд преимуществ. Прежде всего – отсутствие воды в коммуникациях позволяет избежать замерзания и последующего повреждения оборудования. Кроме того, большинство видов электрообогревателей обладают очень высокой скоростью нагрева воздуха и могут поддерживать дежурную температуру в помещении в автономном режиме. Поэтому вариант обогрева электрическими устройствами пользуется довольно большой популярностью.

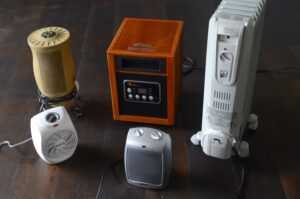

- Электрические конвекторы;
- Масляные радиаторы;
- Тепловентиляторы и тепловые пушки;
- Инфракрасные излучатели;
- Системы электрических теплых полов кабельного или инфракрасного типа;
- Калориферы в системах приточной вентиляции;
- Сплит-системы.
Каждый из указанных комплексов имеет свои конструктивные особенности и условия эксплуатации, большинство из них позволяют полностью реализовать эффективное отопление помещений.
Выбор составляющих элементов отопительной системы
Собрать отопительную систему без специальных знаний
достаточно сложно. Но реально. Для этого нужно приобрести:
Котел отопления
Сердцевина всей системы, базис – это отопительный котел. Как
уже отмечалось, его тип зависит от типа топлива. Кроме того, нужно правильно
подобрать мощность котла. Эффективность — важный момент, т.к. нужно обогревать
дом без лишних затрат.
Конструкция котлов, работающих на разном топливе,
принципиально не отличается. Каждый из них состоит из двух камер – камеры
сгорания и теплообменника. Первая предназначена для сгорания энергоносителя
(газ, керосин, солярка, дрова, уголь, брикеты), вторая для нагрева
теплоносителя (воды, антифриза).
Совет. На этом этапе нужно решить будет ли котел работать
только на обогрев дома или же обеспечивать пользователей горячей водой. В этом
случае нужно будет установить двухконтурный котел. Или же подключить бойлер к
одноконтурному котлу.
Трубы для отопления частного дома
Назначение труб — перенос тепла от котла к радиаторам в
помещении. Исходя из разных подходов к разводке труб, выделяют три популярные
схемы отопления: однотрубная, двухтрубная и лучевая (коллекторная), принцип
устройства которых описан выше – «водяное отопление дома»
Для разводки используют трубы из разного материала
Металлические трубы (стальные, нержавеющие, оцинкованные, медные)
Стальные трубы почти вытеснили полимерные аналоги. Монтаж
железных труб связан со сваркой, плюс, они подвержены коррозии и менее
долговечны. Конечно, нержавеющие и трубы с оцинкованной поверхностью лишены
таких минусов при условии правильного монтажа (резьбовые соединения). Что
касается медных труб, то они имеют высокие показатели надежности, а также
хорошо переносят высокое давление и температуру. Но, стоимость делает их
малодоступными.
Пластиковые трубы (металлопластиковые, полипропиленовые, полиэтиленовые)
Оптимальный и распространенный вариант. Металлопластиковые трубы
доступны и не требуют особой квалификации для монтажных работ. Соединяются
методом горячего прессования. Главный минус – высокий показатель теплового
расширения.
Радиаторы отопления (батареи)
С учетом популярности и распространенности можно выделить три типа:
традиционные чугунные радиаторы. Отличаются сравнительной
дешевизной, большим внутренним объемом, соответственно, вмещают больше
теплоносителя и хорошо отдают тепло;
конвекторы. Нагревают помещение благодаря проходящему по ним
воздуху, который нагревает отдельные секции.
панельные радиаторы – комбинация двух предыдущих типов.
Расширительный бак
Устанавливается с целью компенсировать расширение теплоносителя.
Выделяют расширительный бак открытого и закрытого типа
(фото).
В первом случае расширительный бак устанавливается в верхней
точке системы. Во втором случае – место установки не имеет определяющего
значения.
