Чертежи котлов на твердом топливе своими руками

Пиролизный котел

Принцип действия твердотопливных пиролизных котлов, работающих на дровах, основан на разрушении древесины под действием высокой температуры при низком содержании кислорода. Они используются для длительного обогрева помещений различного назначения.

Такой котел состоит из двух камер. Первая используется для загрузки топлива. Во вторую попадают отработавшие газы и вторичный воздух для длительного горения. Сделать такой агрегат своими руками сложнее, чем обычный, но можно.

Основные элементы прибора

Дровяной котел изготавливается из металлической бочки. Желательно емкостью 200 литров. Крышка у бочки срезается и к ней приваривается бортик. Из массивной заготовки или любого другого утяжелителя изготавливается круглый поршень. Его диаметр должен быть немного меньше внутреннего диаметра бочки.

В крышке вырезается отверстие для установки воздуховодной трубы диаметром 100 мм. По высоте труба минимум на 20 см должна быть выше бочки. Сбоку в бочку вваривается дымоходная труба. Для нее также используется прокат диаметром 100 мм.

Воздуховодная труба приваривается к поршню. На верхнем торце трубы предусматривается заслонка, регулирующая количество поступающего воздуха. К нижней части поршня привариваются ребра, используемые для утрамбовки топливной массы.

Принцип работы

В процессе эксплуатации котла дрова загружаются непосредственно в топку и поджигаются. Сверху устанавливается крышка с поршнем. По мере сгорания топлива поршень станет опускаться вниз, нагнетая давление в нижней камере. За счет этого и минимального количества кислорода дрова начнут медленно тлеть.

Выделяющийся при пиролизе газ поступит в верхнюю камеру, температура в которой может достичь 900C. Через дымоход остатки продуктов горения удаляются в атмосферу.

Выбор конструкции обогревательного оборудования

Процессы горения в печах и котлах отопления идентичны, но при этом агрегаты имеют различия в функциональности, поскольку котел отопительный применяется не только для локального прогрева зоны, но и нагрева теплоносителя, транспортируемого по системе отопления дома. Для равномерности передачи тепла необходимо продумать размещение теплообменника, поддерживать постоянное горение топлива для поддержания температуры циркулирующего теплоносителя. Выбирая конструкцию котла, нужно определиться с видом горения.

Различается два варианта – верхний и нижний тип горения:

Нижнее горение. Это агрегаты с дверкой для загрузки в верхней части камеры сгорания, но сам процесс горения происходит снизу. Получается, что верхний слой топлива перемещается вниз по мере сгорания нижних слоев. Вентиляция в таких котлах зависит от типа модели и может осуществляться снизу вверх с помощью вентилятора или естественным путем за счет тяги. Второй вариант не требует подключения к сети электропитания, требует меньший объем загрузки топлива, но не отличается высокой эффективностью.
Верхнее горение. Дверца для закладки топлива также располагается в верхней части камеры сгорания, но агрегаты обязательно оснащаются принудительной тягой с направлением движения воздуха сверху вниз. Дым продвигается вниз топки, смешивается с воздухом и сгорает, попутно прогревая и просушивая топливо, выложенное в нижних слоях.

Проще изготовить дровяной котел своими руками с нижним вариантом горения, где можно обойтись без вентилятора, который нужен для формирования принудительной тяги. В таких агрегатах нет особо сложных узлов, поэтому процесс изготовления и сборки значительно упрощен.

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Второй нюанс, на который нужно обратить внимание – режим горения. Различается обычный режим и пиролизный

Второй вариант предполагает разложение твердого топлива на составляющие и дожиг всех компонентов. Это значит, что сгорит не только уголь или дрова, но и газ, выделяемый в процессе горения. Такая функция снижает затраты на топливо, повышает КПД оборудования, но придется учесть монтаж второй камеры сгорания (дожига), которая увеличит размер котла и потребует расходов на покупку большего количества материалов.

Также в расчет нужно брать тип топлива – уголь, дрова, пеллеты. Тут все зависит от доступности сырья, а качество и длительность горения напрямую зависит от мощности, эффективности сооруженного агрегата.

Выбор в пользу более сложных типов оборудования может сделать мастер с опытом, а для новичка лучше брать простые схемы понятных конструкций. Если расчеты сделаны правильно, подобран нужный объем камеры и учтена вентиляция, то даже простейший агрегат справится с отоплением помещений.

Как установить котел на дровах

Приступаем к установке

Обратите внимание, что внутри объем устройства должен быть одинаковым, а вот рубашка теплообменника должна быть увеличена в объеме для улучшения показателей эффективности котла на дровах. Когда вы установите его на заранее подготовленное для него место, его нужно будет подключить к водяному контуру, а затем проверить работу, заделав все стыки

Лучшая отдача энергии происходит в газогенераторном режиме, для разогрева помещения при этом котел на дровах греется порядка получаса.

После установки его можно покрасить для того, чтобы он был максимально огнеустойчивым, кроме того, благодаря покраске котел будет иметь более привлекательный вид.

Если вы все сделали правильно, провели расчеты и совершили правильную сборку, то водяные котлы на дровах станут более эффективными, чем газовые. Также дровяной котел позволяет более равномерно распределять тепло в помещении.

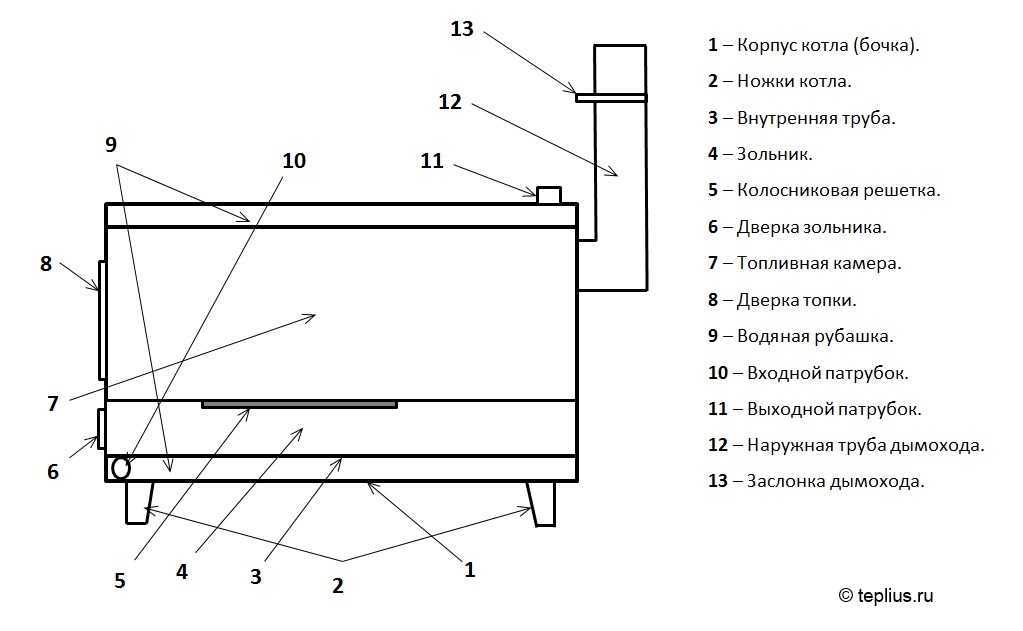

Устройство и принцип действия

Название рассматриваемого котла содержит в себе три составные части, каждая из которых обозначает соответствующий функционал. Во-первых, котёл использует твёрдое топливо. Во-вторых, это топливо горит долгое время (одной закладки обычно хватает на целый день, а то и больше). В-третьих, наличие одного водяного контура обеспечивает отопление, если же таких контуров два, то добавляется ещё и горячее водоснабжение (ГВС).

Таким образом, конструктивной особенностью данного котла является:

а) наличие одного или двух водяных контуров;

б) нагрев воды (или другого теплоносителя) происходит в результате горения не столько самого топлива, сколько выделяемого этим топливом газа.

В состав одноконтурного котла входят следующие компоненты:

камера сгорания (топка);
зольник, где аккумулируются продукты сгорания;
теплообменник, представленный в виде водяной рубашки вокруг корпуса котла;
дымоход, куда выводятся отработанные газы.

Такой котёл работает по следующей схеме. Топливо, сгорая в топке и выделяя тепловую энергию, нагревает теплообменник. Последний эту энергию аккумулирует и передаёт теплоносителю, который начинает циркулировать по контуру отопительной системы. Горячая вода поступает в нагревательные приборы (радиаторы), после чего остывает и возвращается в котёл. Цикл повторяется до тех пор, пока горят дрова (или другое топливо).

Лемакс Форвард (12,5 кВт) — твёрдотопливный котёл длительного горения с водяным контуром.

Двухконтурный котёл отличается от одноконтурного собрата тем, что включает в себя дополнительный теплообменник, который предназначен для подготовки горячей воды. Контур ГВС может быть подключён двумя способами и, соответственно, работать в двух режимах.

Проточный режим. В этом случае дополнительный теплообменник встраивается в рубашку котла и нагревается за счёт тепловой энергии воды. Производительность такой системы ограничена и обычно не превышает 10 л/мин при температуре воды 40-45°C.
Накопительный режим. Данная схема требует наличия накопительного бака (бойлера), который может быть устроен либо вокруг дымохода, либо вынесен наружу. В зависимости от выбранного варианта вода в бойлере будет нагреваться либо горячим воздухом, либо теплоносителем. Таким образом, потребитель получает горячую воду сразу после открытия крана, при этом температура этой воды может достигать 80°C.

При наличии только одной топочной камеры горение происходит по аналогии с обычной печкой. Несмотря на то, что конструкция тепловых агрегатов подобного типа постоянно совершенствуется, значительная часть тепла всё равно уходит наружу через дымоход, т.е. энергетический потенциал топлива используется не более, чем на 60-65%. Дрова прогорают довольно быстро, и о длительном горении можно забыть. Исключение составляет антрацит, но он достаточно дорог и не везде доступен.

В котлах с двумя камерами (точнее, это одна камера, разделённая на два отсека колосником) процесс сгорания разбивается на два этапа: в нижней топке тлеет топливо, а в верхней происходит дожигание выделяемых этим топливом газов (древесных, угольных, торфяных и т.д.). Чтобы обеспечить тление, а не горение топлива, приток кислорода в нижнюю камеру ограничивают путём ручного или автоматического регулирования притока воздуха через воздушную заслонку зольника. В зону дожига подаётся кислород (с помощью встроенного вентилятора либо за счёт естественной тяги), что вызывает воспламенение образовавшейся газовой смеси и выделение большого количества тепловой энергии. Благодаря такому технологическому процессу выброс полезного тепла наружу минимизируется, а КПД системы существенно увеличивается, достигая 90%. Котлы данного типа часто называют пиролизными.

Документация, необходимая для установки двухконтурного котла в квартире

Получение разрешения от газопоставляющей компании – это только первый шаг на пути к установке газового отопления в квартире. Следующая последовательность действий такая:

Вся процедура организации газового отопления в квартире может занять до 3 месяцев. Поэтому лучше начинать ее задолго до начала отопительного периода – в конце весны или начале лета.

Судя по отзывам, двухконтурный газовый котел для квартиры – довольно экономный и удобный вариант получения отопления и горячего водоснабжения. Хотя процедуру выдачи разрешения на установку котла легкой не назовёшь, но оно того стоит.

Советы по изготовлению ТТ-котла своими руками

Для сборки надежного аппарата нужны качественные материалы. Недопустимо пренебрежение техникой безопасности. В работе надо придерживаться плана, следовать инструкциям и чертежу.

Лучшие материалы

Для изготовления топочной камеры котла лучше всего подойдет труба из легированной жаропрочной стали. Это позволит использовать в качестве расходного материала не только дрова, но и другие ресурсы: уголь, опилки, торф.

Для изготовления котла можно использовать трубу из стали.

Корпус лучше сваривать из листовой нержавеющей стали диаметром 5 мм.

Использование газовых баллонов – оправдано ли

Один из способов создания агрегата на твердом топливе – изготовление устройства на основе баллонов от бытового газа, отработавших свой ресурс. Но такая конструкция имеет недостатки.

Без того небольшой объем баллона становится еще меньше после создания зольника и срезания верхней крышки. Загрузку горючего материала придется производить каждые 4-5 часов.

Пробный запуск

После сборки самодельного котла не надо сразу устанавливать его на то место, где планируется его постоянная эксплуатация. Первая растопка должна происходить на улице. Можно соорудить временный дымоход из подручных материалов.

Герметизация элементов

Дверца зольника и другие технологические окна в устройстве не должны пропускать воздух в момент работы агрегата. Для этого необходимо произвести герметизацию прилегающих поверхностей, уложив по периметру асбестовый шнур.

Основные разновидности самодельных котлов

Если вы собираетесь сделать котел долгого горения своими руками, то вам обязательно пригодится информация из нашего обзора. В последующих разделах мы расскажем, как самому сделать отопительный агрегат той или иной конструкции, дадим несколько наиболее легких схем, опубликуем информацию о наиболее распространенных котлах длительного горения

Давайте пока уделим внимание последнему вопросу

Пришла пора рассмотреть самые актуальные варианты котлов длительного горения, которые мы сможем собрать своими руками в домашних условиях. Все они будут питаться дровами. Что касается угля, то достать его сложнее, а еще он приводит к возникновению больших температурных нагрузок на отопительные агрегаты. В следующих разделах мы дадим чертежи твердотопливных котлов длительного горения и дадим объяснительную информацию.

Шахтный котел длительного горения

Мы можем изготовить самый простой шахтный котел своими руками. Он реализован по схеме с нижним горением. Основой агрегата является вместительная загрузочная камера, которую часто называют шахтой. Обладая вертикальной конструкцией, она позволяет вместить большое количество дров. По мере горения они проваливаются вниз, а продукты сгорания отправляются через колосниковую решетку в зольник.

Если мы взглянем на схему шахтной печи (котла), то мы обнаружим, что пламя у нас бушует вовсе не в шахте, а в соседней камере, откуда получаемое тепло поступает в жаротрубный теплообменник. А остатки тепловой энергии направляются в дымоход. Горение здесь длительное и определяется объемом шахты – загрузив сюда большое количество дров, можно смело отправляться спать.

Пиролизный котел

Давайте посмотрим, как устроен пиролизный котел и как сделать этот агрегат своими руками. Проще всего объяснить принцип работы этого агрегата на примере буржуйки. Здесь мы видим объемную камеру сгорания, которая реализует длительное горение. Получившиеся продукты сгорания отправляются в камеру дожигания, в которую подается вторичный воздух. В результате этого образуется большое количество тепла. Нам остается только дооснастить буржуйку жаротрубным теплообменником.

Существуют десятки чертежей котлов длительного горения на дровах, построенных на пиролизном принципе работы. Они отличаются расположением камер сгорания и дожигания, наличием и отсутствием дутьевых вентиляторов и автоматики, а также способами регулировки интенсивности процесса сжигания дровяного топлива. Но в целом их принцип работы одинаков.

Печи-котлы Бубафоня

Бубафоня представляет собой печь, а ее модификация – это водогрейный дровяной котел с подачей воздуха сверху, через прижимной поршень. Мы уже не раз писали о таких печах в наших обзорах, теперь настало время поговорить об агрегатах с отопительным контуром. Для реализации контура мы можем задействовать три схемы:

Установить теплообменник на дымовую трубу – самый простой вариант;
Соорудить вокруг корпуса котла сплошную водяную рубашку;
Обварить корпус агрегата трубами, по которым будет циркулировать теплоноситель.

Какую схему выбрать – решать вам. Кстати, котлы Бубафоня, за счет вместительных камер, помогут реализовать длительное горение продолжительностью до 24 часов и даже больше.

Котлы длительного горения Бубафоня работают на дровах, в них реализована схема верхнего горения.

Котлы-печи Булерьян

Изначально Булерьяны были (и есть) печами конвекционного типа. Они оснащаются мощными конвекторами, позволяющими буквально за 20-25 минут прогреть помещение большого размера. Появившись изначально в Канаде, эти печи добрались и до России, которая тоже может похвастаться суровым климатом (действительно для некоторых регионов). Умельцы превратили печи в котлы, немного поработав над конструкцией конвекторов – теперь по ним циркулирует не воздух, а теплоноситель. Правда, котлы Булерьяны не могут похвастаться длительным горением, так как отличаются не самыми большими камерами сгорания. Некоторые из них обладают свойством гореть до 10-12 часов, некоторые – чуть дольше. Но рассчитывать на 24 часа все-таки не приходится. Зато они отличаются высокой эффективностью и способностью максимально быстро отдавать тепло в отопительные системы.

Изготовление твердотопливного котла длительного горения своими руками

Приступая к сборке котла своими исполнитель должен владеть навыками слесаря, сварщика и электрика, чтобы безопасно выполнить процесс производства и монтажа. У него должны быть средства защиты и заранее приготовленные материалы, инструменты и приспособления.

Чертеж

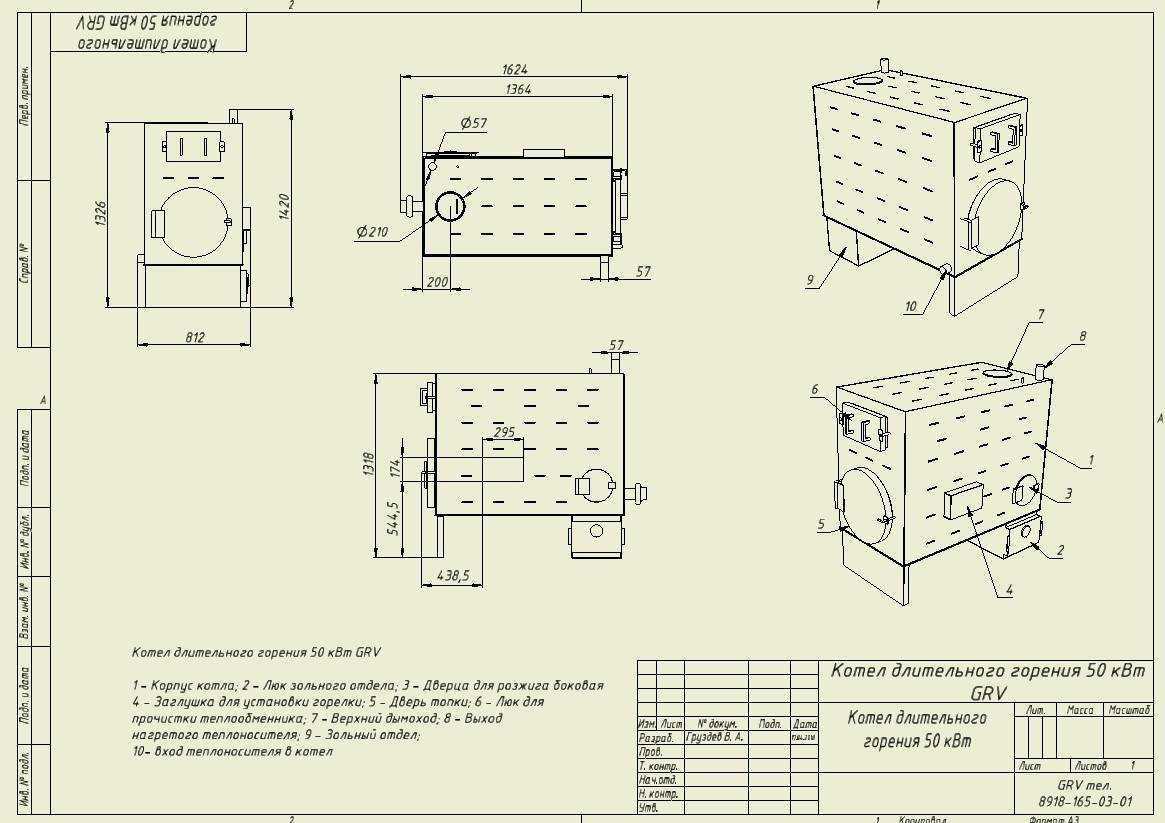

Чертеж твердотопливного котла

После того как будет выбран тип котла, потребуется иметь точный чертеж деталей. Он может выполняться самостоятельно, если мастер обладает определенными знаниями и навыками черчения, также можно его взять у знакомого, который смонтировал аналогичный котел отопления частного дома или скачать из интернета. Сегодня в сети достаточно вариантов проверенных конструкций твердотопливных котлов собственного изготовления.

Возможно такой чертеж придется доработать в зависимости от имеющихся расходных материалов, особенно в части изготовления корпуса и теплообменного аппарата. Главное, что нужно сохранить — это расчетную толщину металла, минимально допустимые габариты, поверхность нагрева теплообменника, диаметр отверстия для выхода дымовых газов, чтобы котел раньше времени не перегорел.

Материалы

Перед тем как сделать котел подготавливают рабочее место, обычно это мастерская, и складируют в ней необходимые материалы. Для создания котлоагрегата на твердом топливе потребуются такие расходные материалы:

стальной лист более 5 мм для корпуса, труба или использованный газовый баллон;
лист нержавейки 5 мм для топливоподачи;
стальной уголок, с размерами по чертежу;
колосниковая решетка, сталь или чугун;
водопроводные трубы, для высокой температуры с диаметрами по чертежу;
дверца для зольника;
проволока, метизы и электроды;
воздушная заслонка или регулятор тяги.

Инструменты

Мастеру потребуется большой перечень инструментов:

Спецодежда сварщика с защитными средствами;
сварочный инверторный аппарат;
болгарка с дисками по металлу;
электрическая дрель со сверлами по металлу;
набор слесарных инструментов;
набор измерительных инструментов.

Делаем котел своими руками

https://youtube.com/watch?v=o1ZG1WkhF-Y

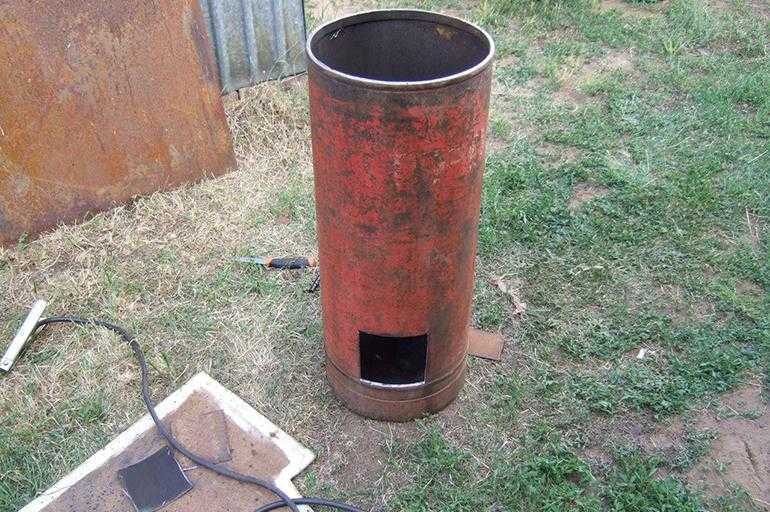

Для выполнения корпуса твердотопливного котла длительного горения я выбрал старый газовый баллон, предварительно тщательно промыл его от остатков газа, если есть какие-то сомнения, рекомендую приобрести уже подготовленный баллон в газовой службе.

Далее на баллоне отрезал его верхнюю часть ниже места изгиба. После подготовке корпуса выполнение котла производил по следующей инструкции:

Из нержавеющего листа 5 мм, вырезал круг, с диаметром на 20 мм меньше внутреннего диаметра корпуса, чтобы он в дальнейшем мог свободно перемещаться вдоль него, продвигая топливо.
В середине полученного листа просверлил отверстие 100 мм корончатым сверлом.
К данному отверстию приварил трубу подходящего диаметра с высотой на 100 мм выше корпуса котла. Тщательно выполнил швы, чтобы они были герметичными и аккуратными. Если аккуратно не получилось, можно обработать болгаркой или напильником. Таким образом будет изготовлена конструкция в виде поршня, которая под собственным весом будет продвигать топливо вниз топочной камеры.
К нижней части поршня приваривают 4 металлических уголка, для создания воздушных каналов, подающих воздух к устью горения.
Вырезал еще один круг, но теперь большего диаметра чем корпус на 5 см, в середине вырезал отверстие 100 мм для поршня, эта деталь будет выполнять роль крышки котла. Одетая на поршень она герметично закроет корпус котла, тем самым создаст камеру горения.
Трубу вверху оборудовал заслонкой для регулирования объема, подающего воздуха.
Края крышки тщательно обработал напильником.
К корпусу котла приварил специальные ручки для перемещения, а к нижней части корпуса — ножки из металлического уголка.
Внизу корпуса вырезал место под дверцу зольника и установил ее на петлях.
Дымоход приварил в верхней части котла из трубы диаметром 100 мм.
Перед тем как поставить котел, его нужно выставить на ровную бетонную или кафельную поверхность и подсоединить по газовой части к дымовой трубе.

Правила безопасности эксплуатации печей с водяным контуром

Чтобы обеспечить исправную работу печи с котлом, рекомендуется соблюдать важные правила безопасности, а также рекомендации по уходу за оборудованием:

Устройства с водяным отоплением должны эксплуатироваться под надзором человека. Это относится к закладке топлива и регулярной чистке камеры от сажи и золы.
Безопасная работа печи предусматривает контроль над дымоотводными каналами. Перед началом топки необходимо проверять техническое состояние каналов и положение задвижек. В момент разведения огня задвижки должны быть полностью открытыми.
Подобная система рекомендована к использованию в зимний период, когда требуется обеспечить быстрый нагрев помещений и горячее водоснабжение. Использование печи с водяным контуром летом только для приготовления пищи и подогрева воды нерационально. В этом случае рекомендуется выбрать более экономные тепловые источники.
Открытый огонь приводит к чрезмерному нагреву печной конструкции, что может стать основной причиной поломки теплообменника.
При использовании самодельной системы отопления можно установить насосную установку для нагнетания жидкости и приборы для контроля над уровнем давления.

Котел на отработке из газового баллона с водяной рубашкой своими руками. Как сделать котел на отработке с водяным контуром своими руками

Для того чтобы самостоятельно выполнить данный агрегат, необходимо запастись следующими материалами:

Схема котла на отработке с водяным контуром

листовой металл для бака (толщина 4 мм);
листовой металл для крышки (толщина 6 мм);
труба для дымохода;
насос для масла;
вентилятор;
стальные переходники;
термостойкий герметик;
металлические уголки для опор.

Инструменты:

болгарка с кругом для резки металла;
карандаш и строительная рулетка;
дрель со сверлом по металлу;
молоток и набор ключей;
сварка с электродами.

Чтобы облегчить работы по выполнению котла, можно взять уже готовые бочки для пропана или кислорода.

Котел на отработке схема

Схема сборки агрегата будет выглядеть следующим образом:

Корпус котла нужно разделить на 2 части. В верхней части нужно будет смонтировать водяную рубашку, а нижнюю часть подключить к радиаторам отопления. Нижняя часть в обязательном порядке должна быть отделена от верхней, к которой подключается напорная труба.
Изготовление перегородки
Пропускаем трубу сквозь перегородку между верхней и нижней частью. Обязательно следите за тем, что внутренняя часть трубы должна быть хорошо изолирована от воды, в противном случае попадание воды на масло может спровоцировать пожар.
Перфорированная труба
На перфорированный конец трубы наваривается крышка первичной камеры, при этом цилиндр должен свободно сниматься с крышки.
В нижнюю часть бака врезается штуцер, через который проходит воздух и масло. При этом штуцер проходит насквозь корпуса и соединяется с патрубками горелки с помощью шлангов.
В самом корпусе котла, в нижней его части, необходимо предусмотреть дверцу для систематической чистки сажи.

Перед выполнением работ необходимо определиться с местом, где будет размещен котел. Необходимо удостовериться, что рядом не находится легко воспламеняющихся вещей и сам корпус котла не перекрывает движение, не мешает работе.

Числовые параметры котла

Шаг 1. Подготовка основания и стен

Под котел на отработке с водяным контуром лучше всего выполнить бетонную стяжку. Можно также облицевать плиткой пол и стену, к которой примыкает конструкция котла.Стены должны быть из негорючего материала
Если стены деревянные, то между ними и агрегатом необходимо проложить асбестовое полотно.

Шаг 2. Изготовление основного бака котла (внутреннего)

Этот корпус представляет собой бак с водяной рубашкой, каналом для подачи кислорода и трубкой, по которой течет масло на чашу.

В днище этого корпуса необходимо выполнить дверцу для извлечения чаши и поджигания масла.

Начертить схему котла.
Отмерить на листовом металле размеры бака и вырезать с помощью болгарки.
Вырезаем днище бака.
Соединяем лист металла таким образом, чтобы получилась труба диаметром в 60 см.
Прикрепляем днище.
Надежно свариваем основание

Шаг 3. Изготовление внешнего кожуха трубы

Длина внешней трубы должна быть на 5 мм меньше высоты наружной.
Вырезаем с помощью болгарки в трубе отверстие для дымохода, дверцы, патрубки подачи (вверху трубы) и отверстие для возврата теплоносителя (в нижней части).
Надеваем внешнюю часть трубы на внутреннюю и герметично привариваем основания.
Чаша с приваренным днищем

Шаг 4. Изготовление канала для подачи воздуха

Отмерить на листовом металле трубу диаметром 6-8 см и вырезать с помощью болгарки. Длина трубы превышает на 10-15 см общую конструкцию.

Делаем контур для стальной печки

Чтобы изготовить теплообменник самоварного типа на дымоход, подберите 2 трубы: одна по диаметру должна равняться размеру патрубка печки, а вторая – на 3—4 см больше (например, 102 и 133 мм).

Самодельный теплообменник самоварного типа

Дальше действуйте в таком порядке:

Определите теплообменную площадь, как описано в предыдущем разделе, после чего отрежьте обе трубы по расчетному размеру.
В кожухе водяной рубашки проделайте 2 отверстия 20—30 мм и приварите к ним патрубки подачи и обратки с резьбами.
Вставьте одну трубу в другую и сварите между собой, сделав перемычки из стальной полосы. Из нее же изготовьте верхнюю и нижнюю крышку для самодельного водяного контура.
Проверьте агрегат на герметичность и установите на дымоход как можно ближе к масляной или дровяной печи. Больше подробностей об изготовлении показано на видео.

В отличие от внутренних водяных контуров, экономайзер без проблем подключается к различным системам отопления – с принудительной и естественной циркуляцией теплоносителя

Во втором случае важно выполнить уклон магистралей 2 мм на 1 м. п. трубы и поставить в верхней точке открытый расширительный бак

трубы и поставить в верхней точке открытый расширительный бак.

Разновидности теплообменников для печи

При создании автономной системы отопления используется два типа теплообменников: плоские и трубчатые.

Теплообменник плоского типа

Печные котлы с теплообменником плоской конфигурации – практичный вариант для загородных домов, частных дач и бань. Их легко изготавливать, устанавливать и обслуживать.

Такие устройства монтируются вертикально и горизонтально, имеют высокий коэффициент полезного действия. Плоская конструкция котла отличается большим объемом камеры, что обеспечивает быстрый нагрев воды, необходимой для отопления и проведения водных процедур.

Существенным недостатком оборудования является снижение тепловой отдачи от стеновых конструкций печи. Теплообменник представлен в П-образной форме, монтируется по всему периметру топки. Это приводит к снижению температуры нагрева внешних стен печи и увеличению времени на обогрев помещения. Это проблематично только в тех случаях, когда отопительная печь установлена внутри жилых помещений, где процесс топки осуществляется постоянно.

Увеличить скорость нагрева плоского котла можно несколькими способами: удлинить каменку и расположить ее над топкой или использовать дымоход из металла, предварительно увеличив его длину.

Теплообменник трубчатого типа

Трубчатый котел в печку отличается типом и размерами конструкции, способом монтажа. При необходимости ремонта или замены теплообменник можно легко демонтировать из печи.

Чтобы изготовить трубчатый регистр для печи из кирпича, используются бесшовные водяные трубы, поэтому он считается самым надежным, безопасным и долговечным.

При выборе или изготовлении теплообменника нужно помнить, что его конструкция и габариты должны полностью соответствовать форме топки, что позволит нагревать максимальное количество воды. Качественно выполненный регистр обеспечивает большую площадь теплового обмена.
