Теплообменник своими руками

Теплообменником можно назвать устройство, не имеющее собственного источника нагрева, но позволяющее извлекать тепло из внешних обогревателей. При необходимости можно сделать теплообменник самостоятельно. Однако сначала следует определиться, какой именно вид конструкции вам необходим.

Как сделать теплообменник своими руками?

Наиболее простым в изготовлении является змеевик. Для его устройства лучше всего подойдет медная трубка. Она легко гнется и обладает высокой теплоотдачей. Возьмите необходимый отрезок трубки и аккуратно согните ее в спираль, поместите ее в бак или бочку. Затем выведите концы наружу и закрепите. К окончаниям трубки при помощи обжимных соединений присоедините резьбовой фитинг. В результате у вас получится теплообменник – змеевик. В качестве альтернативы медной трубки можно использовать и другие легкогнущиеся трубки. Это может быть металлопласт или алюминий.

Другой разновидностью теплообменника является так называемая водяная рубашка. Наибольшее распространение такой вид теплообменников имеет в небольших котлах систем отопления и представляет собой герметичную емкость, установленную внутри котла и позволяющую нагревать воду от циркулирующей жидкости в системе отопления дома. Недостатком такого вида теплообменника является невысокая пропускная способность и зависимость от температуры в системе.

Более сложным для самостоятельного изготовления, но и более эффективным теплообменником является конструкция под названием трубная доска. Для самостоятельного изготовления потребуется несколько вальцовочных соединений. Состоит такой тип теплообменника из трех и более герметичных емкостей, соединенных трубами. Находящиеся по разным концам емкости соединены развальцованными на концах трубами. Циркуляция жидкости межу ними дает необходимый теплообмен в средней части конструкции.

Если желание сделать теплообменник самостоятельно, не делая больших затрат, в качестве основного материала можно использовать автомобильные радиаторы, радиаторы отопления или газовые колонки.

Особое внимание на устройство теплообменника стоит обратить владельцам дач или небольших коттеджей, находящихся за городом и не имеющих возможности пользования природным газом. Устройство небольшой каменной печи снабженной теплообменником, позволит наслаждаться теплом и уютом во всех помещениях. Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами

Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами

Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости

Для этого потребуется вмонтировать в печь две емкости, соединенные между собой несколькими трубами. Одна емкость должна быть прямоугольной и располагаться в низу, а другая цилиндрической, наверху. Для необходимой циркуляции трубы системы отопления требуется закольцевать в закрытый контур, чтобы выход горячей воды был из верхней цилиндрической емкости, а вход остывшей в нижний прямоугольный. Подчиняясь неизбежным законам физики, горячая вода будет подниматься вверх, обеспечивая необходимую циркуляцию жидкости по всем помещениям. При такой конструкции необходимо в верхней точке контура установить расширительный бачек, с помощью которого будет поддерживаться уровень жидкости в системе, и устраняться воздушные пробки. Стоит заметить, что принцип теплообмена может служить не только для нагрева, но и для охлаждения жидкости.

С этим читают

Выбор теплообменника для печи в гараж

Теплообменник – «змеевик», встроенный в кирпичную печь.

Если вы решили поставить в гараже печь, работающую на дровах, то здесь идеальным вариантом станет небольшая «буржуйка» из металла, которую можно купить или сварить самому из подходящих материалов (листовой стали, обрезка трубы, старого пропанового баллона и прочее), то здесь уместен будет наружный змеевик или теплообменник самоварного типа.

Если в гараже есть место для небольшой кирпичной печки, которая будет работать на дровах или угле, то лучше всего в ней установить внутренний змеевик – КПД у такого теплообменника значительно выше и тепло сохранится дольше. Даже на другой день в помещении будет плюсовая температура.

Плюсы и минусы использования термоаккумуляторов

Иногда в печах с водяным контуром используют термоаккумуляторов. Используют его по той причине, что сам по себе теплообменник накапливать тепло не может (как и любой другой котёл). Преимущества использования этого агрегата заключаются в следующем:

тепло в доме будет оставаться дольше, в силу чего топить его надо будет реже, чем обычно – даже в холодный период времени;
температурные колебания не резкие, как при работе обычного теплообменника, а мягкие, плавные, что в итоге повышает долговечность всей отопительной системы;

Один из главных недостатков термоаккумуляторов – они громоздкие

финансовые затраты на твёрдое топливо (уголь или дрова) станут ниже, а КПД системы повысится значительно;
в один контур можно подключить не один, а два и даже больше котлов (иногда это может понадобиться, если площадь дома большая или речь идёт о регионах с экстремальными температурами типа Крайнего Севера);
печь может топиться без какого-либо риска перегреться, а это значит, что дрова будут выгорать полностью, без остатка, что также даёт дополнительную экономию денежных средств.

Есть у термических аккумуляторов, как это водится, и свои недостатки:

сами по себе термоаккумуляторы – достаточно массивные, для них требуется относительно большое количество пространства;
иногда для их установки может потребоваться отдельный фундамент;
стоимость самого агрегата довольно высока, так что устанавливать его в небольшом доме или доме, где живут нерегулярно – далеко не всегда целесообразно.

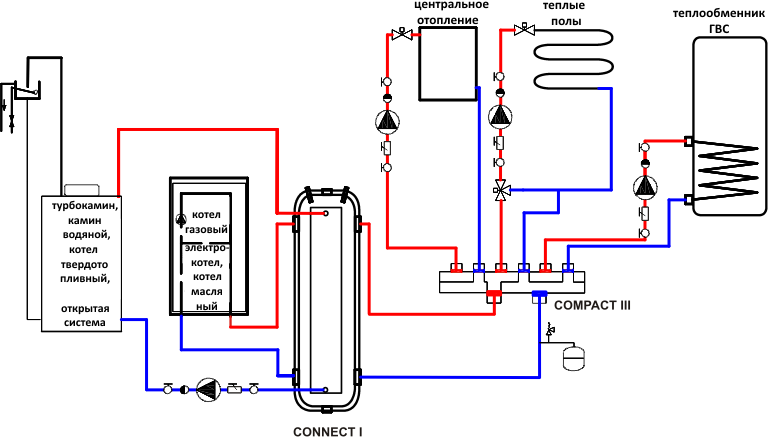

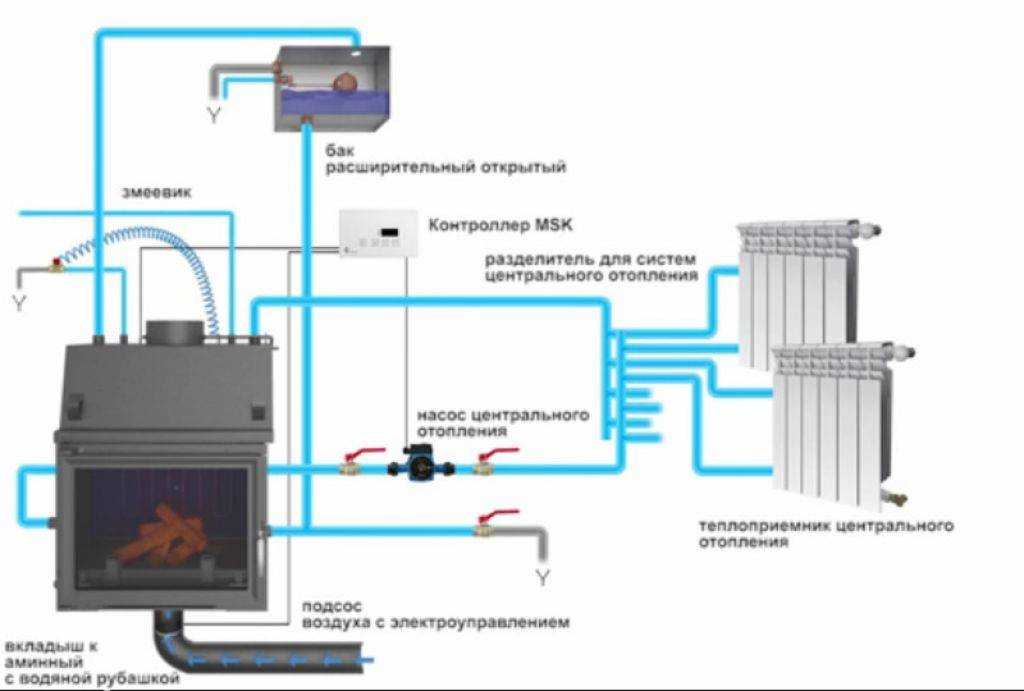

Схематическое изображения работы системы отопления с наличием термоаккумулятора

В целом, печь с водяным контуром – это неплохое решение проблемы отопления дома. Правда, если дом (дача) имеет площадь от 200 м² и выше, то уже стоит задуматься об отоплении другими, более эффективными способами типа электрического котла, тёплых полов, газовых котлов длительного горения, котлов, работающих на отработанном топливе.

В любом случае предварительно лучше всё сразу подсчитать, сделать подробную и точную схему, чертёж, чтобы потом не попасть впросак (видео сегодня в сети много с подробными расчётами).

Простая конструкция: змеевик

Установка бака-теплообменника на дымоход связана с проведением сварочных работ, что по силам далеко не каждому. Более простая конструкция — змеевик, обернутый в виде спирали вокруг дымовой трубы. Змеевик можно изготовить из медной или алюминиевой трубки — эти металлы легко гнутся, имеют высокую теплопроводность и не подвержены коррозии.

Диаметр трубки выбирают так, чтобы было удобно ее подключать к штуцерам водяного бака-накопителя. Для гибки удобнее трубы с диаметром не более 28 мм. Длина в любом случае не должна превышать 3 метров — это обязательное условие для естественной циркуляции теплоносителя. Для подключения нагревательного змеевика к баку используют гибкую подводку для горячей воды.

Такую конструкцию теплообменника можно использовать для получения горячей воды, реже — для отопления небольших помещений. Максимальная эффективность нагрева достигается, если установить змеевик на дымоход простой печи типа буржуйки с высокой температурой дымовых газов.

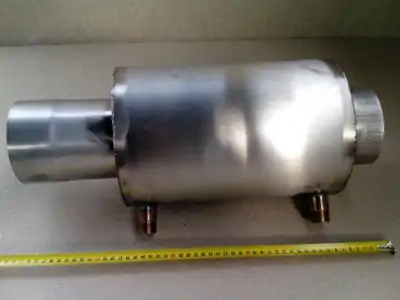

Змеевик на дымоход своими руками

Теплообменник из трубы обычно устанавливают на дымоход металлической печи, установленной в гараже или мастерской, для получения теплой воды или отопления. Возможна также установка змеевика на банную печь.

Необходимые материалы:

труба из меди, алюминия или стали — около 3 метров;
гибкая подводка для ГВС диаметром ¾ дюйма — 2 штуки необходимой длины;
накопительный бак, оснащенный поплавковым краном для подачи воды и сливным краном для ее потребления;
шаровый вентиль для слива системы.

Последовательность выполнения работ:

Самое сложное при выполнении такого теплообменника — согнуть трубу в виде спирали, не уменьшив ее сечения. Медные трубы диаметром меньше 28 мм можно согнуть с помощью трубогиба без нагрева. Стальные и алюминиевые, а также трубы большего диаметра перед формовкой необходимо разогреть паяльной лампой.
Также можно использовать такой способ: трубу заполняют сухим песком и плотно затыкают ее концы деревянными заглушками. Гнут трубу по шаблону — трубе, имеющей диаметр дымохода, после чего убирают заглушки и высыпают песок, трубу промывают под большим напором воды.
На концах трубы нарезают резьбу и устанавливают переходники для подключения к системе.
Трубу устанавливают на дымоход. Для улучшения теплопередачи можно произвести пайку змеевика на дымовую трубу оловом, предварительно обезжирив места пайки и удалив окислы ортофосфорной кислотой.
Бак вешают на стену или устанавливают на опору выше уровня размещения змеевика. Подключают нагреватель к бачку с помощью гибких шлангов. В нижней точке системы устанавливают сливной кран.

При использовании теплообменника-змеевика в закрытых системах отопления необходима установка циркуляционного насоса! Теплоноситель может закипеть, и при плохой циркуляции возможен гидроудар с разрушением элементов системы!

Видео: получение горячей воды от теплообменника-змеевика, установленного на дымоходе

Изготовление своими руками

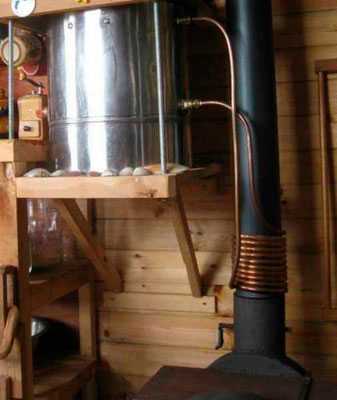

Самодельный медный теплобменник змеевик

Принятие решения о самостоятельном изготовлении, как правило, говорит о наличии кое-какого инструмента и навыков работы с ним. В идеале необходима полноценная мастерская с тисками, сваркой (двух видов), верстаком, наковальней и т. д. Если оснащение оставляет желать лучшего, возможен вариант сборки простейшей модификации – медного спиралевидного змеевика.

Плюсы этого варианта:

Медь относительно легко гнется, паяется.
Змеевик не содержит соединений, подвергающихся сильному нагреву.
Спиральная форма проста, универсальна, а для ее придания не нужно сложное оборудование.
Установка такого теплообменного устройства не потребует серьезной модернизации печной конструкции.

Банная печь с таким теплообменником справится со всем, чего от нее можно ожидать: обеспечит работу 2 – 3 радиаторов отопления, нагреет воду в небольшом баке. За микроклимат в парилке, все же, отвечает каменка.

Расходные материалы

Трубогиб ручной

Из специальных инструментов для работы с медью необходима только газовая горелка. Профессионалу потребуется труборез, фаскосниматель, металлический ершик нужного размера. Однако все это заменяется болгаркой, напильником (рашпилем), мягкой абразивной губкой. Расходных материалов также понадобится минимум:

отожженная медная труба в бухте d32, длиной 3.5 — 4.5 м (в зависимости от d дымохода);
водорозетки переходные (резьба-пайка) d32 * 1.25” – 2 шт;
обычный низкотемпературный и жесткий медный припой для среднетемпературной пайки (650 — 750°C);
паста «флюс»;
мягкая абразивная губка;
газ пропан-бутан для среднетемпературной пайки – 1 баллон (0.5 л);
мытый просеянный мелкий песок – 5 – 6 кг;
трубопровод, краны, клапаны «Маевского», радиаторы.

Необходим «трубогиб» — ровное круглое бревно. С его помощью теплообменник для банной печи получит форму спиралевидного змеевика. Длина бревна – не меньше 1 м, а диаметр равен габаритам дымохода на выходе из печки. Как правило, параметр зависит от размеров топки и не бывает менее 10 см.

Алгоритм сборки

Водяная рубашка своими руками

Самая сложная часть сборки – придание спиралевидной формы. Для этого трубу придется гнуть, используя жестко установленное бревно. Неотожженную медь согнуть не получится, поэтому покупать надо именно ту, что в бухтах. Самый простой способ установки теплообменника «змеевик» в кирпичную печь (для отопления) – монтаж на дымоход. Алгоритм действий:

Надежно заглушите один конец трубы, например, запаянной заводской заглушкой.
Заполните трубу песком, проливая водой, простукивая молотком, уплотняя «шомполом». Им может стать металлопластиковая труба или заглушенный резиновый шланг.
Когда труба будет заполнена, максимально уплотните наполнитель, затем заглушите второй конец. Старайтесь, чтобы песок при этом не «разуплотнился».
Прикрутите к бревну П-образный или круглый хомут, который будет плотно держать трубу. Основание «П» – перпендикулярно трубогибу ближе к концу, а расположение по окружности роли не играет.
Вставьте конец бухты в хомут, начните, не торопясь, накручивать трубу на бревно.
Если где-то появился залом, значит, в этом месте песок лежит недостаточно плотно. Желательно начать все сначала, но, теоретически, можно попытаться отстучать залом молотком.
Если d дымохода равен 150, а длина бухты — 4.5, должно получиться 8 – 9 витков спирали (высотой не более 35 – 40 см), а также два «хвоста» по 30 – 40 см.
Отрежьте заглушки, вычистите песок, промойте спираль.
Припаяйте к концам спирали переходные водорозетки.
Снимите крышку, закрывающую каменку, или демонтируйте шиберную заслонку (выньте часть дымохода).
Оденьте «змеевик» на трубу как можно ближе к печке.
Соберите обратно дымоход, учитывая необходимые герметики, подмотки (если они были).

Теперь можно установить и подключить остальные элементы отопительной системы, в том числе открытый расширительный бак самоварного типа, трубопровод, краны, радиаторы, воздушные клапаны. Для улучшения естественной циркуляции диаметр трубопровода не должен быть намного меньше размеров змеевика. В идеале – он также будет медным, того же диаметра.

Типы теплообменников

Наиболее практичными считаются аппараты, теплоносителем в которых служит вода. И это неудивительно, поскольку по законам физики передача тепла посредством жидкости осуществляется намного лучше, чем воздухом. Тем не менее воздушное устройство применяется довольно часто.

Помимо вышеперечисленных агрегатов, существуют и такие, что устанавливаются на дымоходную систему. Монтаж подобных приспособлений происходит снаружи канала.

Любые агрегаты с теплообменниками, предназначенные для отопления помещений, устроены так, что их главная функция максимально направлена на нагревание воды.

Функции

Чаще всего используются теплообменники для получения второго нагревающего контура. Без него топливо сгорая, нагревает стенки топки. Взаимодействуя с воздухом, нагретые кирпичи отдают тепло. Но оно по газоходу улетает.
С помощью теплообменника в кирпичной печи, горячий воздух отдает излишки тепла циркулирующей жидкости. Позволяет повысить экономичность, получая на выходе двойной коэффициент на одну топливную единицу.
Используется теплообменники в печах для бани, гаража, дома. В каждом перечисленном варианте у теплообменника своя функция нагрев воды для душа, нагрев теплоносителя для отопления и тому подобное. Различные конструкции повышают области применения.

Разновидности установок

Данный агрегат использует тепловую энергию от дымоотводной трубы, которую передает теплоносителю. Конфигурация устройства зависит от вида и конструкции дымохода, материала из которого он изготовлен. В качестве теплоносителя может выступать:

обычная вода;
воздух;
любые жидкости, которые не замерзают;
масло.

Варианты теплообменников для дымоходов

Все теплообменники разделяют на воздушные и жидкостные. Воздушные установки имеют достаточно простую конструкцию. Их можно сделать своими руками при помощи подручных средств. Недостатком данного агрегата есть его низкая продуктивность.

Теплообменник, который использует в качестве теплоносителя жидкость, имеет более сложную конструкцию. Чтоб данная установка работала эффективно, нужно соблюдать некоторые рекомендации по монтажу. Но если все сделать правильно, дымоход с теплообменником может исполнять роль полноценной отопительной системы для небольшого дачного домика или бани.

Как рассчитывают теплообменники?

Не существует типовых моделей теплообменных аппаратов — каждый из них собирается под конкретные условия эксплуатации. Материал, количество пластин, размеры, технические характеристики — все это определяется на основе расчетов. Расчетами занимается компания-поставщик оборудования. Все, что нужно заказчику — предоставить необходимые данные.

Для расчетов ТО нужно знать следующие параметры:

Температура в контуре теплосети;
Температура внутреннего контура;
Тепловая нагрузка;
Рабочее давление;
Допускаемые потери напора.

Эти данные можно запросить у теплоснабжающей организации. Тепловую нагрузку можно легко рассчитать, если известны остальные показатели. При выборе ТО стоит учитывать и другие параметры, такие как вязкость и загрязненность рабочей среды. Неправильные подсчеты могут серьезно повлиять на срок службы, эффективность и стоимость оборудования.

Возможные ошибки при выборе:

Неверно учтены основные параметры. Ошибки в подсчетах, неточности при заполнении заявки, взятые «на глазок» цифры — все это приводит к тому, что прибор чаще загрязняется и раньше выходит из строя.
Материалы не соответствуют теплоносителю — в слишком агрессивной или загрязненной среде они будут быстро разрушаться и засоряться.
Некорректный запас площади на загрязнение (он должен оставаться в диапазоне 10-50%), при слишком низком значении прибор будет быстро покрываться накипью, при слишком высоком — будет работать неэффективно.

Подберем теплообменники под ваши потребности

Установка в кирпичную печь

В печь теплообменник устанавливают для повышения теплоотдачи отопительного прибора.

Если в печи не установлен теплообменник, то теплоноситель распределяется неравномерно. Из-за этого вблизи источника тепла будет высокая температура воздуха, а в отдаленных местах — низкая.

Если к печи подключить радиаторы и залить воду в такую систему, то работа прибора станет сравнима с работой твердотопливного котла. Здесь также нагревается вода, стенки и каналы дымохода. Когда печь топится, теплоноситель движется от змеевика к батареям, а после прекращения топки берет энергию у нагретых стенок.

Справка! Теплообменник сокращает полезную площадь топки. Это приводит к необходимости следить за сгоранием топлива и чаще его добавлять. Правильное устройство водяного контура и его соотношение с размерами топки — решение проблемы.

Преимущества

Достоинства:

Теплообменник легко изготавливается и монтируется своими руками.
Тепло в помещении обеспечивает непосредственно сама печь и теплоноситель, распределенный по батареям.
Устройство функционирует от любого вида твердого горючего.
Привлекательный внешний вид.

Правила изготовления и монтажа своими руками

Несмотря на большой выбор заводских моделей в специализированных магазинах, пользователи предпочитают делать устройства своими руками.

Это неудивительно, ведь самостоятельное производство позволяет учесть размеры той печи, куда монтируется изделие, и объем топки.

Устройство делают из трубок, по которым движется жидкость. Недостаток конструкции — возможность закипания жидкости при интенсивной топке. Чтобы этого не произошло, профессионалы советуют применять трубы большого объема.

Вода также закипает из-за слабого движения. Эта проблема возникает из-за неправильного монтажа. Чтобы она не появлялась, устанавливается насосная станция. Агрегат заставляет воду интенсивно циркулировать, что предотвращает ее застой.

Устройства для печей из кирпича выполняются из металла толщиной в 2,5 мм. Основу прибора составляют две емкости: верхняя в виде цилиндра и нижняя в виде прямоугольника. Трубы соединяют обе емкости. Диаметр труб зависит от размеров топки и площади помещения. Зазор между трубами должен быть минимальным. Все составляющие соединяются между собой с помощью сварки.

Порядок монтажа:

разбирается часть кирпичной кладки;
в топку на заранее подготовленный фундамент фиксируется прибор;
выполняется укладка кирпичей, в которой оставляют два отверстия для труб конструкции;
когда кладка готова, устройство подсоединяют к системе отопления.

Важно! После сварки, монтажа и заливки воды проверяется прочность прибора. Для этого конструкция заполняется сжатым воздухом

Давление контролируется манометром.

Если швы не протекают, устройство готово к эксплуатации. Если же во время тестирования между швов сочится вода, то вода сливается и используется герметик.

Устройство и принцип работы теплообменника

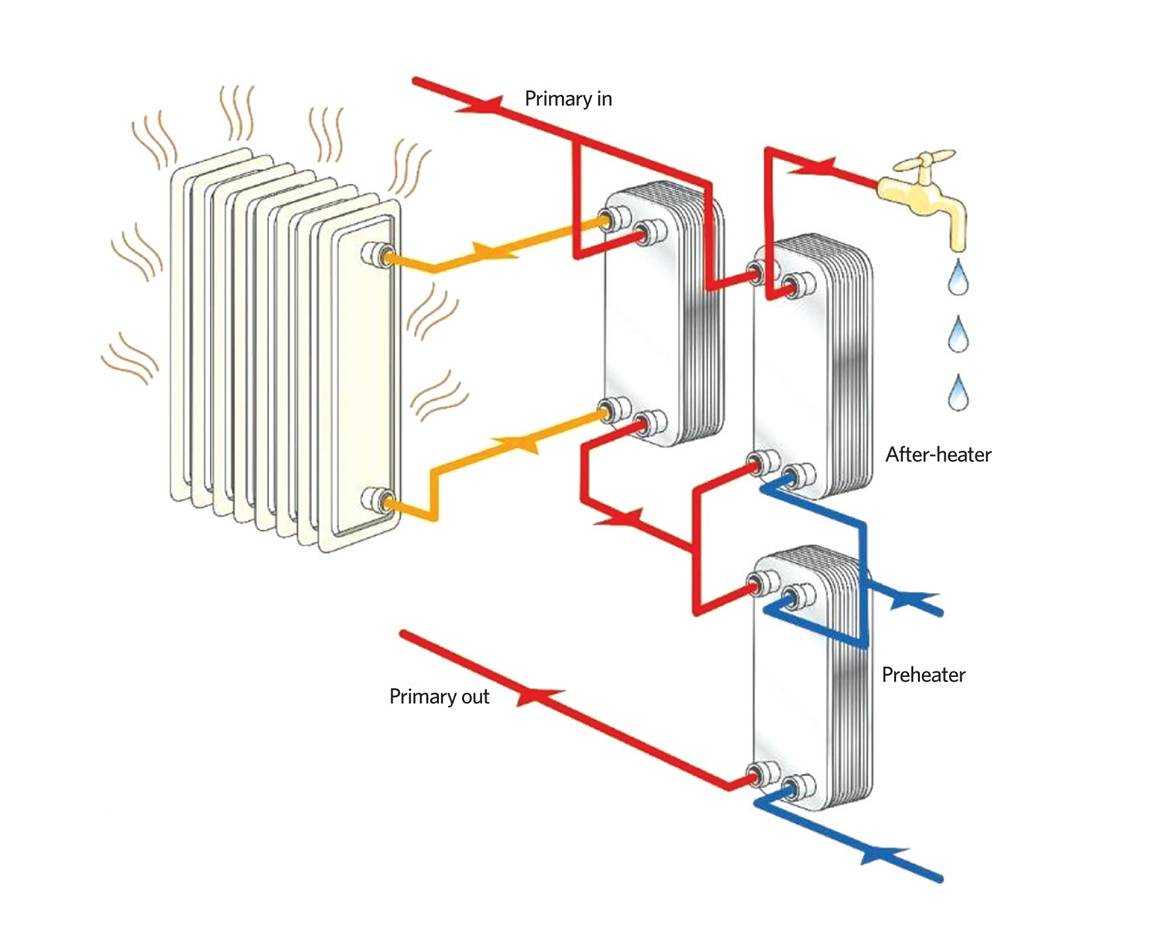

Принцип движения теплоносителя в теплообменнике пластинчатого типа

Конструкция теплообменного прибора напрямую зависит от его типа. Современные приборы для обогрева состоят из двух прижимных плит с отверстиями, к которым подключаются дополнительные элементы трубопровода. Носитель и потребитель тепла также поступают внутрь прибора благодаря наличию отверстий. Принцип работы теплообменника достаточно простой, его можно рассмотреть на примере пластинчатого агрегата. Поток тепла в таком приборе влияет на гофрированный слой в нем, постепенно набирающий скорость в процессе работы.

После запуска первого этапа среды начинают перемещаться навстречу друг другу с обеих сторон во избежание смешивания. На пластинах, расположенных параллельно, формируются рабочие каналы, во время перемещения по ним в каждой среде происходит тепловой обмен, в результате чего тепло выходит за пределы агрегата. В домашних или банных пластинчатых агрегатах внутренние потоки могут идти по схеме одноходового или многоходового типа с учетом технических характеристик и конкретных условий.

Как изготовить самодельный теплообменник

Регистр из нескольких труб

Форма теплообменника для отопления, сделанного своими руками, может быть разной. Наиболее распространенный вариант — регистр из нескольких стальных или медных труб, но также используются и образцы пластинчатого типа.

Температура в зоне горения очень высока, особенно, когда горит уголь. Поэтому повышенные требования предъявляются к металлу, из которого будут изготовлены элементы теплообменника, рациональности его конструкции и качеству сварных швов.

Материалы для изготовления

Пример использования чугунных радиаторов в качестве теплообменника в кирпичной печи

Задача водяных теплообменников для отопления — обеспечивать оптимальную передачу тепла, и в этом процессе важна степень теплопроводности металла. Например, стальная труба проводит тепло в 7 раз слабее, чем медная. Поэтому при одинаковом диаметре трубы для передачи одного и того же количества тепла понадобится 25 метров стальной трубы взамен 3,5 метров медной.

Медные теплообменники самые экономичные в работе, но и дорогие. Более доступными для самостоятельного изготовления считаются теплообменники из стальной трубы диаметром не менее 32 мм.

Расчет мощности теплообменника

Вычислить заранее мощность теплообменника для системы отопления довольно трудно. Для этого нужно учитывать слишком много факторов: диаметр труб, длину змеевика, теплопроводность металла, температуру сгорания топлива, скорость циркуляции теплоносителя и др. Реальная способность теплообменника справляться со своими функциями выяснится только после начала эксплуатации отопительной системы.

При расчетах можно ориентироваться, что 1 метр трубы диаметром 50мм, служащей теплообменником, даст 1 кВт тепловой мощности.

Особенности конструкции

Теплообменник для водяного отопления дома, сваренный из гладкостенных труб, называют регистром. Он выглядит как своеобразная «решетка», и это наиболее популярная форма самодельного теплообменника. Кроме такой конструкции, делают и более простые устройства в виде прямоугольного или цилиндрического бака. Главное, чтобы площадь поверхности для теплового обмена была максимально большой.

При изготовлении теплообменника своими руками нужно соблюдать несколько условий:

ширина внутренних пустот в теплообменнике должна быть не меньше 5 мм, иначе вода в нем может закипеть;
толщина стенок труб должна быть не меньше 3 мм, чтобы металл не прогорал;
зазор величиной 10–15 мм между теплообменником и стенками топки должен компенсировать расширение металла при нагреве.

Особенности монтажа

Теплообменник устанавливают внутрь печи в процессе ее кладки

Проще всего монтировать теплообменник одновременно с сооружением печи. Если устанавливать его в старую печь, придется разобрать часть ее кирпичной кладки.

Порядок действий:

На подготовленный фундамент печи прямо в полость топки устанавливают трубчатый теплообменник.
При дальнейшем укладывании рядов кирпичей оставляют места для входной и выходной труб устройства.
После завершения кладки печи подключают теплообменник к системе отопления, заполняют систему водой и производят пробную топку печи.

Видео материал предлагает ознакомиться с полезными советами по самостоятельному изготовлению теплообменника:

До сих пор мы говорили только о теплообменниках в системе водяного отопления

Обратим внимание и на другие сферы их применения

https://youtube.com/watch?v=5_C4IMDcOc4

Особенности монтажа

Установку устройства проще всего выполнять во время возведения печи. В противном случае может возникнуть необходимость в демонтаже некоторой части кладки.

Очередность действий:

На готовый фундамент в место для топливника выполняется установка подготовленного теплообменника для печи трубчатой конструкции.
При дальнейшем возведении отопительного устройства оставляются небольшие просветы для выхода металлопрокатных изделий.
После завершения сооружения печи осуществляется подключение теплообменника к общей системе отопления, которая заполняется водой.
Производится испытание обогревательного устройства.

Воздушные теплообменники

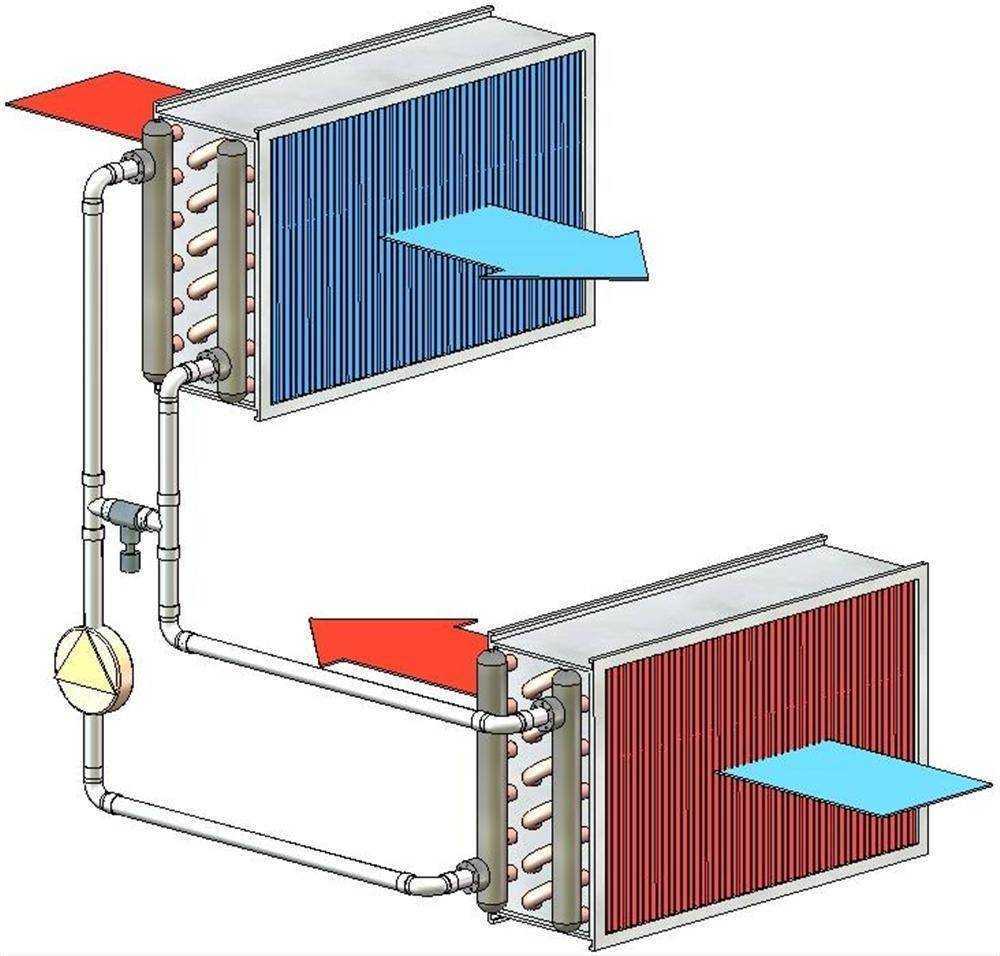

Воздушный теплообменник

Принцип действия такого устройства в том, что горячие газы внутри дымохода обтекают трубки теплообменника, за счёт чего они нагреваются и отдают энергию наружу. По сути, он не создаёт дополнительного нагрева, а просто направляет горячий в воздух в заданном направлении.

Воздушный теплообменник на дымоход может быть как самостоятельным, так и с принудительной тягой. Чтобы ускорить распространение горячего воздуха в помещении, часто используют обычный вентилятор, этого вполне достаточно для циркуляции воздуха, и в то же время не переостужает дымоход.

Собрать такой теплообменник можно самостоятельно, а все этапы показаны на видео в этой статье

Теплообменник «Кузнецова»

Устройство теплообменника Кузнецова

Это самый оптимальный теплообменник на дымоход для отопления холодной мансарды или чердака. Горячие газы всегда стремятся вверх, а так, как выход располагается ниже уровня входа, они сначала нагревают теплообменник, и уже после этого, остывая, попадают в трубу, откуда и выходят на улицу.

Дымоход с теплообменником Кузнецова не сможет полностью обогреть помещение, но он практически полностью исключает потери тепла, выпуская через трубу только остывшие газы.опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

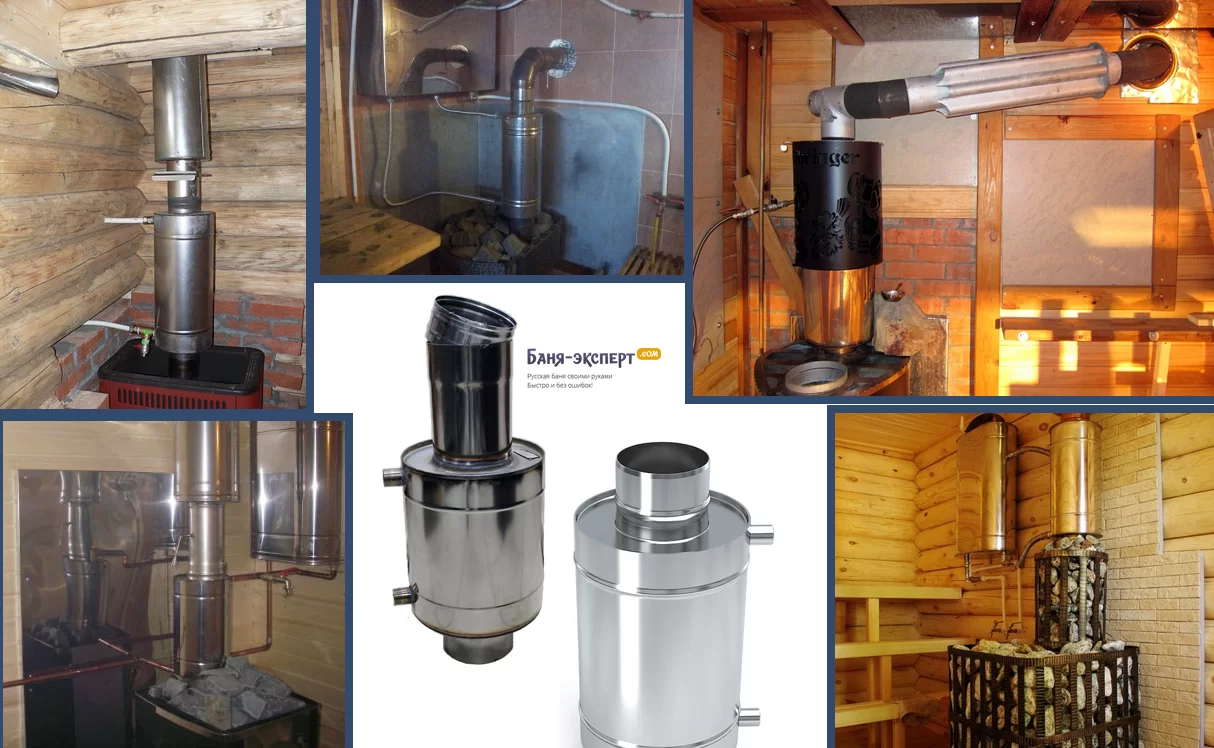

Печь для бани с теплообменником для воды

Если в бане изначально планируют установить хорошую печь, тогда не нужно задумываться о приобретении бойлера для нагревания воды, идущей на помывку. Ведь в отопительном агрегате уже имеется теплообменник, выполняющий роль нагревателя. от которого вода поступает в предназначенный для ее накопления бак. Рациональное решение конструкции такой печи предполагает постоянное наполнение резервуара горячей водой. В случае ненадобности жидкости для купания ее можно просто слить. Таким образом, функциональность печи для бани с теплообменником для воды обусловлена необходимостью в создании тепла для всего помещения бани и обеспечении моющихся людей горячей водой.

Как изготовить самодельный теплообменник

Регистр из нескольких труб

Материалы для изготовления

Пример использования чугунных радиаторов в качестве теплообменника в кирпичной печи

Если предполагается топить печь углём, лучше установить теплообменник из чугуна. Этот металл более крепкий, и стенки устройства долго не будут прогорать.

Расчет мощности теплообменника

Можно взять для примера какую-либо известную модель котла и в соответствии с его параметрами изготовить свой самодельный теплообменник.

Особенности конструкции

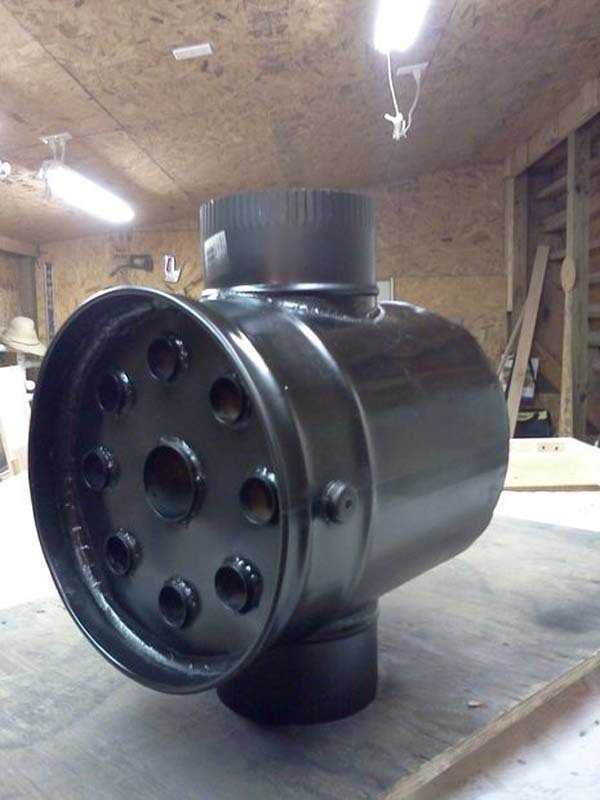

При изготовлении теплообменника своими руками нужно соблюдать несколько условий:

ширина внутренних пустот в теплообменнике должна быть не меньше 5 мм, иначе вода в нем может закипеть;
толщина стенок труб должна быть не меньше 3 мм, чтобы металл не прогорал;
зазор величиной 10–15 мм между теплообменником и стенками топки должен компенсировать расширение металла при нагреве.

Особенности монтажа

Теплообменник устанавливают внутрь печи в процессе ее кладки

На подготовленный фундамент печи прямо в полость топки устанавливают трубчатый теплообменник.
При дальнейшем укладывании рядов кирпичей оставляют места для входной и выходной труб устройства.
После завершения кладки печи подключают теплообменник к системе отопления, заполняют систему водой и производят пробную топку печи.

До сих пор мы говорили только о теплообменниках в системе водяного отопления

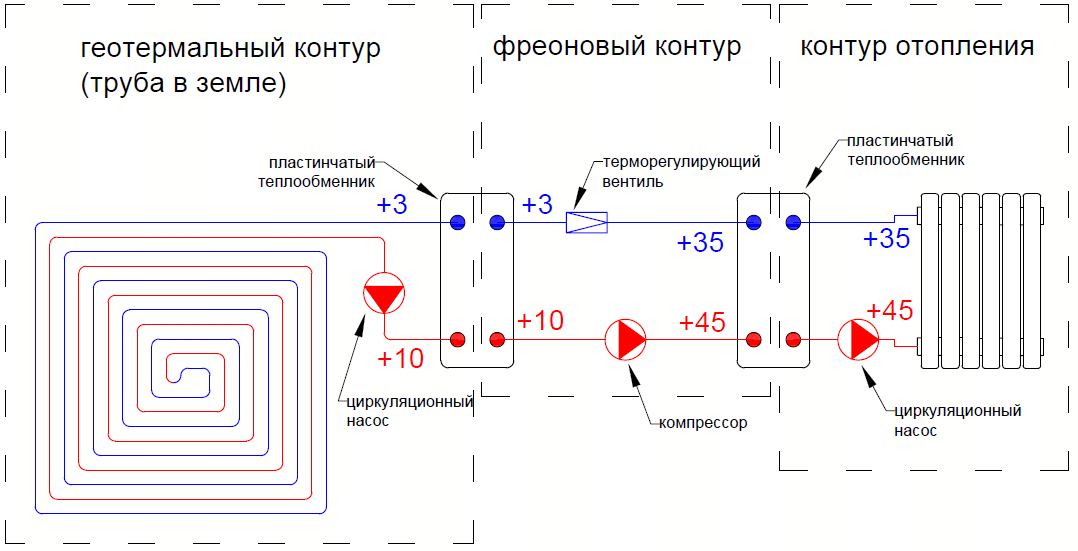

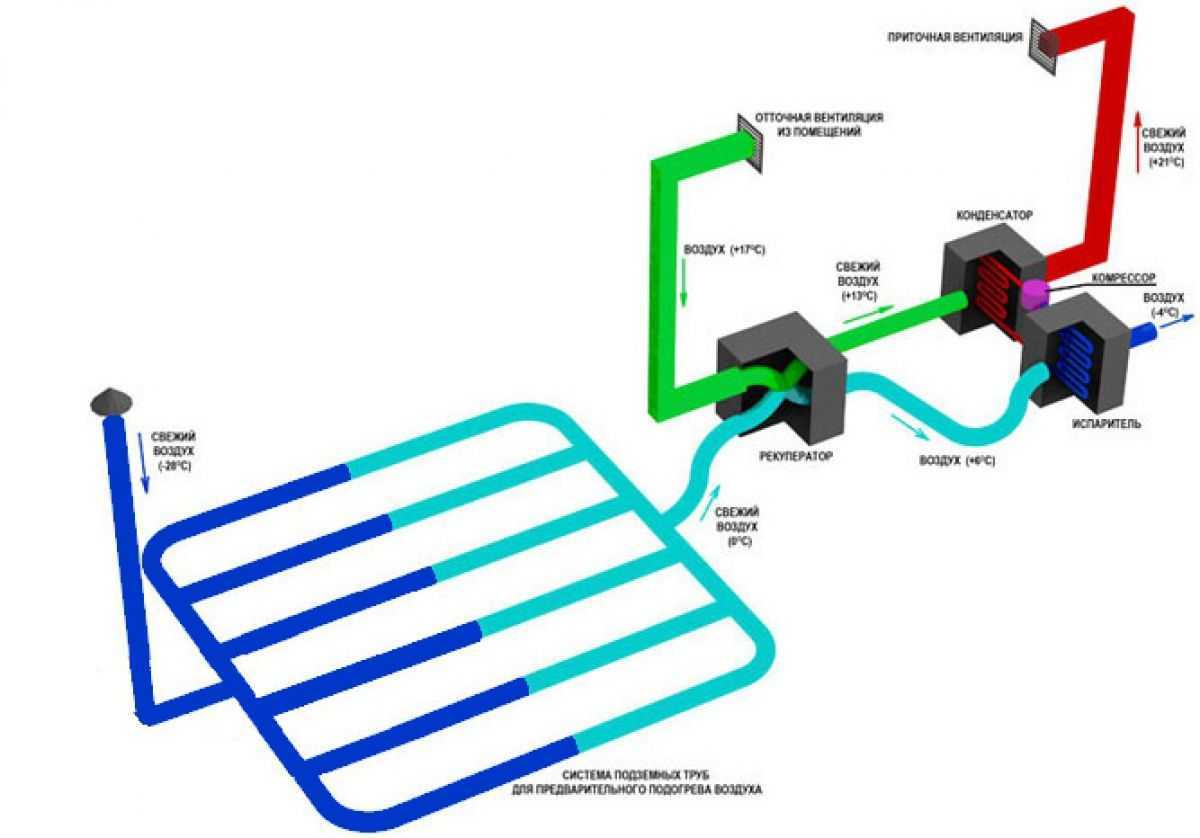

Обратим внимание и на другие сферы их применения

Установка теплообменника

Используя инструкцию по монтажу, необходимо правильно закрепить теплообменник. Он прижимается к стене за счет специальной консоли или крепежной ленты. Также можно установить теплообменник за счет уголка, который крепится к низу теплообменника. Плюс он завяжется трубами.

Дополнительно нужно смонтировать фильтры. Должен быть хотя бы фильтр грубой очистки на контур теплоэлектростанции. Если подключается к старой отопительной системе, то необходимо два фильтра. Один внизу, другой вверху.

Нужны краны и американки. Последние представляют собой быстроразъемные резьбовые соединения. Как правило, обычная простая американка состоит из четырех частей: двух резьбовых фитингов, накидной гайки и прокладки.

Очень важный момент при монтаже — это диаметр подключения, потому что прибор довольно компактный. В нем небольшой объем теплоносителя. Зазор между пластинами минимальный. Желательно брать такого же диаметра, который нам нужен, или больше. Например, 1 дюйм подключения. Лучше брать с запасом уровень мощности теплообменника. На габариты это не влияет. Буквально больше на один или два сантиметра. Но зато скорость теплосъема значительно увеличивается

Особенно это важно в системах, где теплоэлектростанция дает небольшую температуру. Например, при максимальной подаче температуры воды равной 65-70 °C, надо учесть данный факт, чтобы снять с теплоносителя максимально возможное количество теплоэнергии

Подбор материалов

Задача теплообменника заключается в том, чтобы теплоноситель передавал как можно больше тепла

Потому рекомендуется обращать внимание на теплопроводные свойства материала. Медные трубы проводят тепло в семь раз лучше, чем стальные

Исходя из этого, можно заключить, что для передачи одинакового объема тепла нужно установить 3,5 м труб из меди либо 25 м изделий из стали.

Теплообменники, выполненные из металла красного цвета, являются самыми экономичными в процессе работы. При этом медь – очень дорогой материал. Потому для изготовления подобного устройства целесообразнее использовать трубы из стали, диаметр которых должен быть не меньше 32 мм.

В случае если в качестве топлива применяется уголь, для создания аппарата рекомендуется использовать трубы из чугуна, поскольку этот материал обладает лучшими прочностными свойствами. Кроме того, он медленнее поддается разрушительному воздействию огня и высоких температур.
