Как регулировать температуру батареи

Виды отопительных систем и принцип регулировки радиаторов

Ручка с клапаном

Чтобы правильно провести регулировку температуры радиаторов, нужно знать общее устройство системы отопления и разводку труб теплоносителя.

В случае индивидуального отопления, регулировка проходит легче, когда:

Система запитана от мощного котла.
Каждая батарея обустроена трехходовым краном.
Смонтирована принудительная прокачка теплоносителя.

На этапе монтажных работ индивидуального отопления необходимо учесть минимальное количество изгибов в системе. Это нужно для того, чтобы уменьшить потери тепла и не снизить давление теплоносителя, подаваемого на радиаторы.

Для равномерного прогрева и рационального использования тепла, на каждой батарее монтируется вентиль. С ним можно уменьшить подачу воды или отключить ее от общей системы отопления в неиспользуемом помещении.

В системе центрального отопления многоэтажных домов, обустроенных подачей теплоносителя по трубопроводу сверху вниз вертикально, отрегулировать радиаторы невозможно. При таком раскладе верхние этажи открывают окна из-за жары, а в помещениях нижних этажей холодно, так как там батареи еле теплые.
Более совершенная однотрубная сеть. Здесь теплоноситель подается на каждую батарею с последующим возвращением его на центральный стояк. Поэтому заметной разницы температур в квартирах верхних и нижних этажей этих домов нет. При этом подающая труба каждого радиатора обустраивается регулирующим клапаном.
Двухтрубная система, где монтируются два стояка, обеспечивает подачу теплоносителя на радиатор отопления и обратно. Для увеличения или уменьшения потока теплоносителя каждая батарея обустраивается отдельным клапаном с терморегулятором ручного или автоматического управления.

Неисправности

В некоторых случаях работу прибора нарушают воздушные пробки. Устранить их можно стравливанием воздуха с помощью крана Маевского. К снижению теплоотдачи приводит закупорка прохода трубы осадком или ржавчиной. Чтобы избавиться от грязи, рекомендуется промыть радиатор специальными средствами.

В централизованных системах температура теплоносителя может снизиться в результате аварийной ситуации на магистральном трубопроводе или несанкционированных действий соседей, вызвавших изменение параметров потока в общем стояке. Ухудшает циркуляцию поломка вентиля на вводе в радиатор или неправильно установленная заглушка.

Скорее всего достаточно будет:

стравить воздух;
промыть батарею изнутри;
поменять вентиль.

Как правило, после выполнения одного или нескольких действий прежняя теплоотдача восстанавливается.

Действия при отсутствии тепла

При любом расхождении отопления с ГОСТом нужно найти причину холодных радиаторов. Качественнее всего с этим разберутся специалисты компании-поставщика, которые смогут официально зафиксировать температуру в жилом помещении.

Если проблема вызвана некачественным обслуживанием систем многоквартирного дома, то решение проблемы полностью возлагается на организацию, подающую тепло. При этом всем жильцам должен быть сделан перерасчет за тепло либо они вовсе должны быть освобождены от оплаты, если батареи не грели совсем.

Зная, какова должна быть температура батарей в квартире и в какой период запускается отопление, каждый жилец многоквартирного дома может сам определить соответствие показателей температуры установленным нормам. Это поможет вовремя принять меры и решить проблему с теплом.

Как настроить систему отопления

Если в системе отопления наблюдается разбалансировка распределения теплоносителя, тепло неравномерно поступает в разные части помещения, из-за чего происходит перегрев воздуха на одних его участках и недостаточный прогрев на других.

Чтобы избавиться от этой проблемы, производится балансировка системы отопления.

Работа может быть осуществлена несколькими методами, но в любом случае она представляет собой гидравлическую регулировку, то есть настройку подачи воды, в результате которой теплоноситель будет правильно перераспределен между участками системы.

Методы регулировки

Процедура балансировки заключается в регулировке запорной арматуры. Осуществляется это двумя способами:

Регулировка каждого клапана и замеры температуры после каждой корректировки их положения;
Разделение системы на модули и регулировка их по отдельности. В таком случае, каждый участок помещения получает свою долю от общего тепла, отдаваемого системой.

Перед проведением балансировки производится диагностика системы отопления путем открытия всех запорных кранов и тестового запуска; таким образом, будет определено, в какой части контура произошла разбалансировка.

Регуляторы расхода и давления теплоносителя;
Балансировочные и перепускные клапаны.

Устанавливаются нужные компоненты регулировки исходя из типа и сложности системы. Так, при однотрубном контуре хватит обычных кранов. Балансировка системы отопления в таком случае осуществляется простым их подкручиванием до достижения желаемой температуры.

Двухтрубным контурам необходимы балансировочные клапаны. Ими, во-первых, обеспечивается более точная регулировка, а во-вторых, они позволяют подключать специальный прибор для измерения характеристик подачи теплоносителя – давления, расхода и температуры.

Как отрегулировать давление

Расширительный бак – настройка этого элемента контура возможна, если в баке предусмотрена регулировка давления в воздушной камере;
Манометры – с их помощью осуществляется визуальная проверка системы;
Воздухоотводчики – выпускают избыток пара при закипании воды;
Предохранительные клапаны – используются для слива лишнего теплоносителя из стояка;
Краны Маевского – предназначены для устранения воздушных пробок в трубах.

Как отрегулировать температуру

Разница температуры теплоносителя внутри подающих и обратных стояков должна составлять 15-20 градусов. Отрегулировать этот показатель можно с помощью специального оборудования – смесителей, кранов и сервоприводов. Смесители представляют собой кран с двумя или тремя рабочими позициями.

К одному из входов подключается труба подводящего стояка, ко второму – отводящего. Третий используется для регулирования температуры на отдельном участке магистрали. Смесительные узлы оборудуются термодатчиком и блоком управления.

Датчик подает сигнал о температуре воды внутри стояка, а блок управления регулирует задвижку, благодаря чему осуществляется регулировка двухтрубной системы отопления.

Отрегулировать нагрев воды в радиаторах можно своими руками, используя для этого краны. Но сервоприводы избавят от необходимости делать это, так как с их помощью регулировка нагрева стояков будет осуществляться автоматически.

В конструкцию сервопривода входит термостат, на котором устанавливается нужное значение температуры. После этого сервопривод начнет измерять поступающий поток теплоносителя и при необходимости уменьшать или увеличивать его.

Как отрегулировать батарею

В первую очередь проводится проверка правильности установки радиатора. Он должен иметь небольшой уклон в сторону от стояка. Если все краны открыты, котел работает на полную мощность, но температура поверхности батареи неравномерна, нужно удалить образовавшиеся воздушные пробки. Для этого открываются краны Маевского.

Автоматическая регулировка

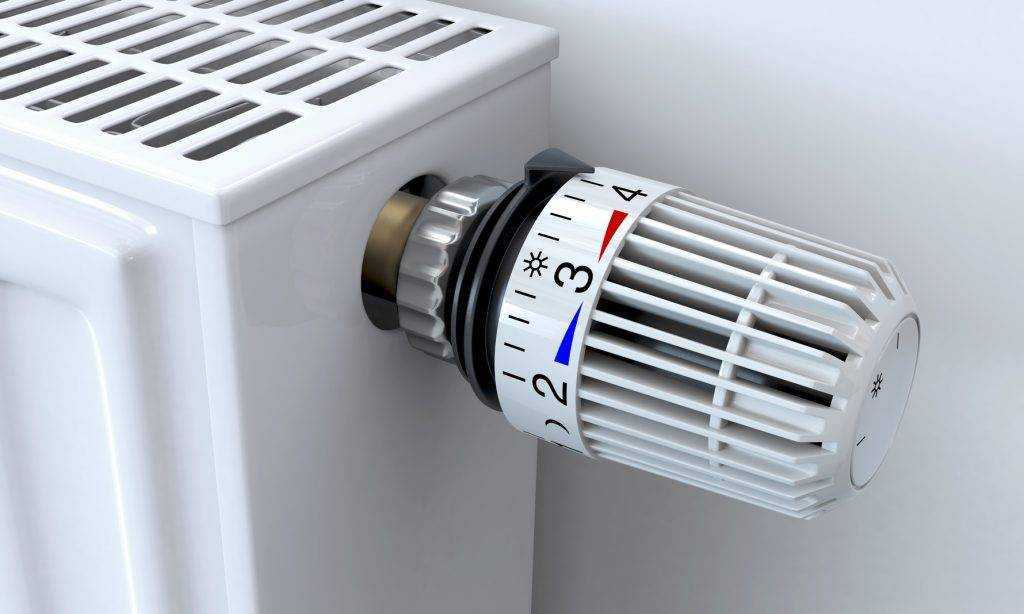

Без вмешательства человека работают терморегуляторы. Существует две конструктивные разновидности:

Оба варианта регулируют размер просвета и таким образом уменьшают или увеличивают проходящий поток.

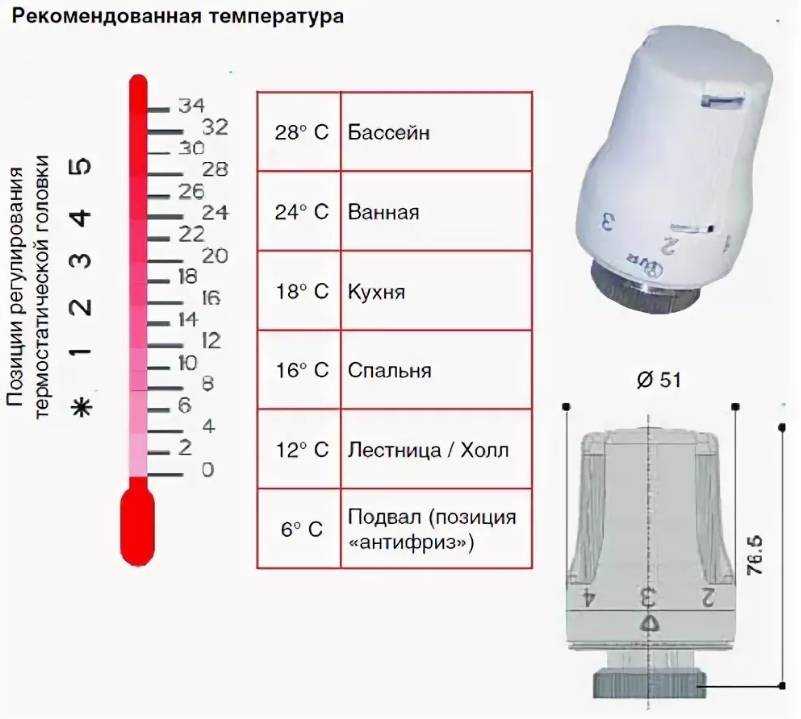

Человек выставляет на термоголовке (или на кнопках в электронном варианте) желаемую мощность, температуру, а устройство придерживается выбранных настроек.

Единожды выставив комфортный показатель можно месяцами не возвращаться к настройкам, как бы ни менялась подача с теплоцентрали и погода за окном.

Кстати, терморегулятор выполняет, в том числе, функцию запорной арматуры. Им можно полностью отключить батарею от стояка, если потребуется ремонт.

Как установить терморегулятор на батарею

Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

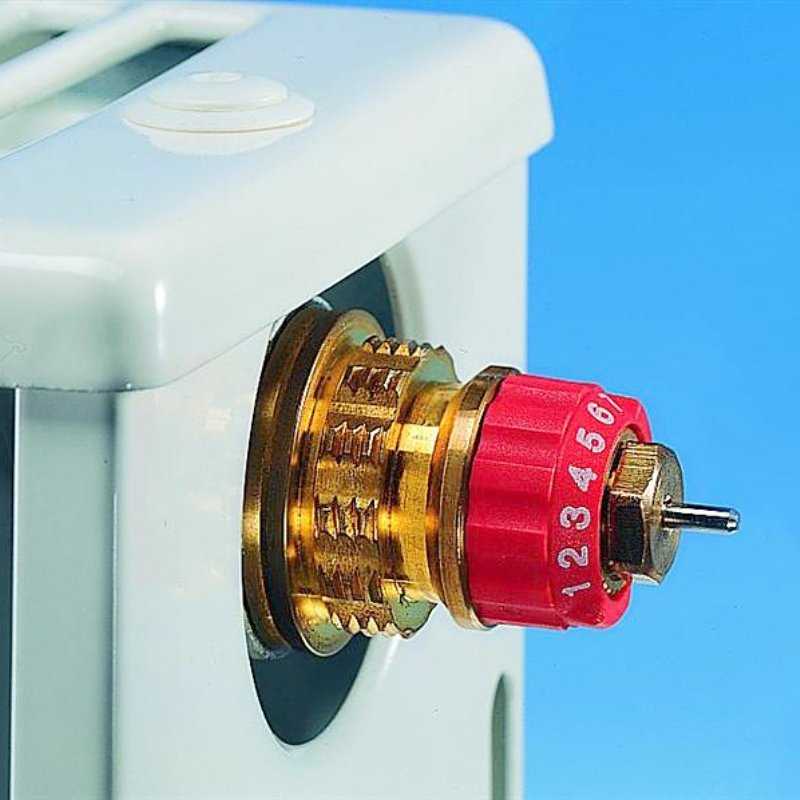

Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

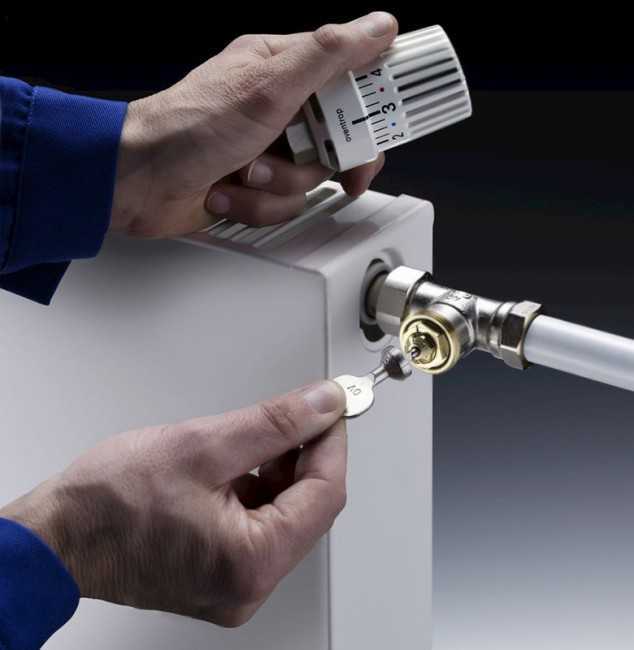

После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

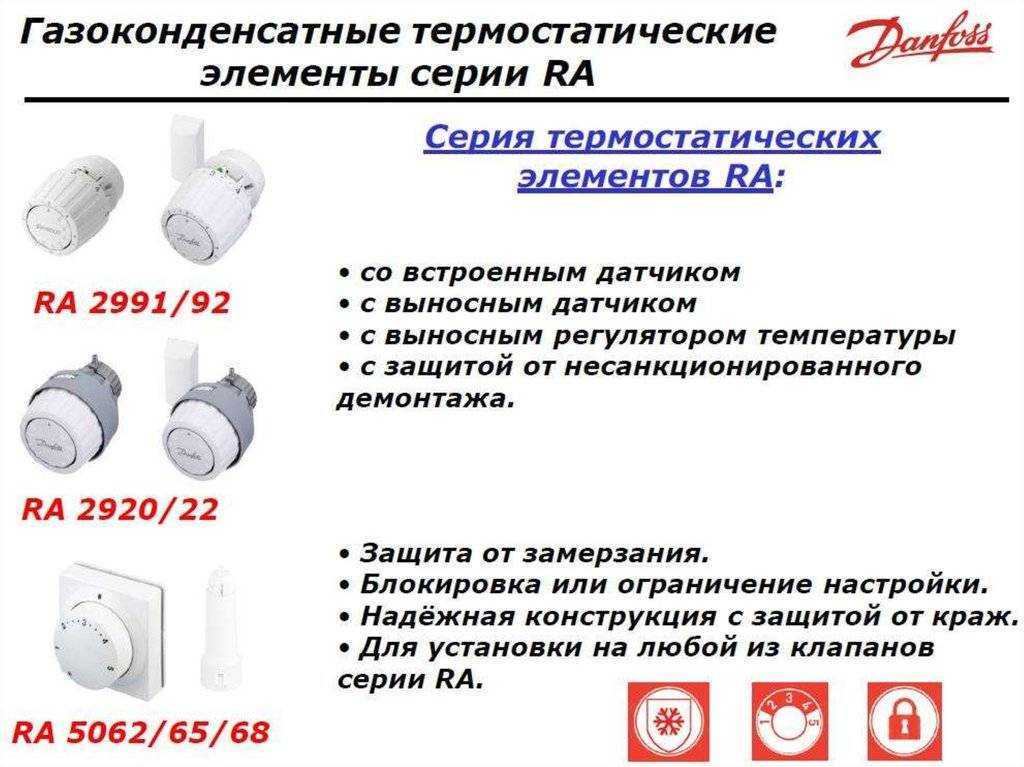

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

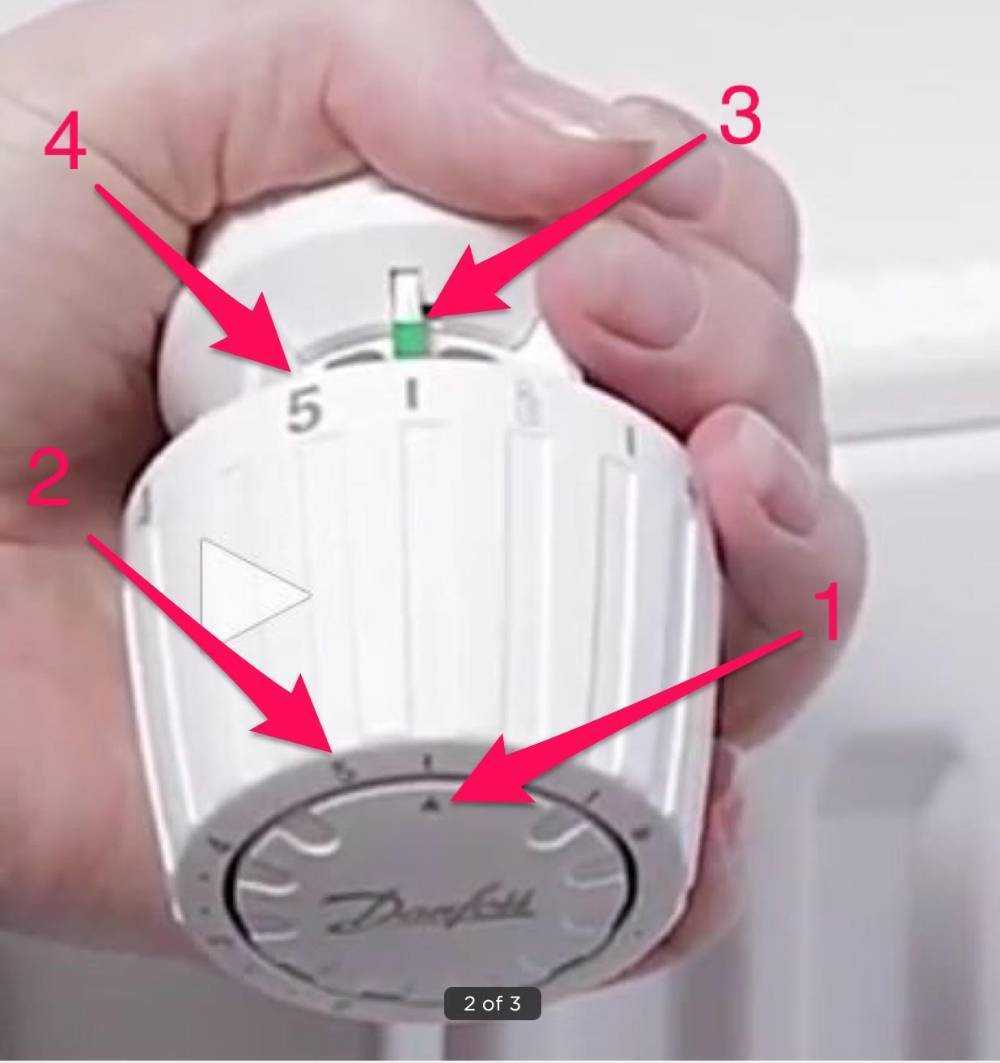

Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:

Может, виноваты соседи?

Пусть это звучит банально, но сначала убедитесь, что у вас дома есть горячая вода, открыт ли кран для ее поступления, или перекрыт стояк из-за сантехнических работ в подвале. Не поленитесь пробежаться по соседям с верхних этажей. В случае непрофессионального ремонта у кого-то из них температура радиаторов будет комфортной, но у всех жильцов снизу по стояку батареи тепла не получат, будут холодными.

Имеете полное право по-соседски зайти с вопросом «не греют батареи: что делать», заодно и проверите температуру обогрева у них. Если обнаружится батарея, теплей, чем у вас, то возникшая проблема может оконтуриться всего-навсего неправильной установкой вентилей у соседа. Дальнейшие ваши предпринятые действия будут по ситуации, возможно, запорная арматура, лишившая других соседей комфорта, будет без скандала удалена. Либо звоните в свою структуру ЖКХ и с помощью администрации восстанавливаете гражданскую справедливость.

Как можно регулировать температуру батареи отопления?

В частных домах и квартирах, довольно часто возникает такое явление, как разница в уровне прогрева радиаторов, подключенных к системе отопления. Поэтому жильцы вынуждены мириться с некомфортными условиями для жизни, ведь температура в ванной комнате, может значительно отличаться от аналогичного показателя в спальне или в гостиной. Особенно характерна такая проблема для собственников, использующих автономное отопление в домах и квартирах.

Избежать распространенных проблем с системой обогрева домовладельцам поможет грамотная установка такого прибора, как регулятор для батареи отопления, который спроектирован для контроля температуры радиатора. Современные регуляторы температуры для батарей отопления представлены широким ассортиментом моделей и могут использоваться собственниками жилья для оптимизации системы отопления, снижения затрат на энергоносители и поддержания оптимального температурного режима в каждой комнате дома.

Вентили или краны

Это простейший способ регулировки, которым можно только при необходимости снизить температуру в комнате (хотя основное их назначение – отсекать отопительный прибор в случае ремонта).

Если на входе в радиатор стоит шаровый кран, можно просто перекрыть в него поступление горячего теплоносителя.

Регулировка грубая, ведь шаровые краны имеют только положение вкл./выкл. и пытаться поставить их в среднее положение – это сокращать в разы его ресурс (со временем теряют герметичность, и при снятом радиаторе будут капать).

Кроме того, выполнять регулировку можно только в ручном режиме, постоянно следя за температурой на домашнем термометре. После понижения температуры каждый раз краны придётся снова открывать. Кроме того, частое использование крана чревато завоздушиванием стояка.

Конусный вентиль – это более удобная запорная арматура, поскольку его можно приоткрывать так, чтобы пропускать определённое количество горячей воды. Хотя, опять же, регулировка получается довольно грубая и в ручном режиме.

В однотрубном стояке терморегуляцию можно подключать только при наличии байпаса (перемычки, соединяющей вход и выход и обеспечивающую альтернативный ток при отключении радиатора).

Контроль температуры отопления

Важным параметром любой системы отопления является оптимальный температурный режим ее работы. Подходящим считается отношение горячего и остывшего теплоносителя 75/50 или 80/60. Однако такое значение не всегда приемлемо для определенных участков сети. Как правильно отрегулировать отопление в доме в таком случае? Необходима установка специального оборудования. Некоторые из них предназначены для регулировки радиаторов отопления.

Смесительные узлы

Трехходовой клапан

Их главным элементом является двух или трехходовой кран. Один из патрубков подключается к трубе отопления с горячей водой, второй к обратной. Третий монтируется на участок магистрали, где нужно обеспечить пониженный уровень температуры теплоносителя.

В качестве дополнительных смесительные узлы комплектуются датчиком температуры и термостатическим блоком управления. От датчика поступает сигнал об уровне нагрева теплоносителя и он открывает или закрывает смесительную задвижку, тем самым регулируя двухтрубную систему отопления. Чаще всего подобные механизмы устанавливают в коллекторы водяного теплого пола.

Сервоприводы

Сервопривод для радиаторов

Как отрегулировать отопление в многоквартирном доме, если нет возможности самостоятельно изменять температуру воды в трубах? Для этого нужен монтаж специальной запорной арматуры. Можно ограничиться установкой простых кранов – с их помощью регулируется приток теплоносителя в радиаторы. Однако в таком случае регулировку придется выполнять каждый раз самостоятельно. Лучшим вариантом будет монтаж сервоприводов.

В конструкцию этого устройства входит термостат и сервопривод. Для работы необходимо выполнить следующие действия.

Установить нужное значение температуры на термостате.
Сервопривод будет автоматически отрывать или закрывать приток теплоносителя в радиатор.

Кроме подобных моделей можно приобрести эконом вариант, включающий в себя только термостат. В этом случае уровень регулировки будет не настолько точным. Но как отрегулировать систему отопления в многоквартирном доме, если установлены старые батареи? Есть модели терморегуляторов, которые предназначены для монтажа в чугунные радиаторы. Такая мера сделает настройку температурного режима к квартире более точной.

Как установить терморегулятор на батарею: пошаговая инструкция

Понадобятся:

металлопластиковая труба диаметром 20 мм;
2 тройника с резьбой 1/2″;
6 металлопластиковых обжимных фитингов-американок;
терморегулятор;
шаровый кран.

Порядок действий:

Открутить разводным ключом гайку сгона и раскрутить старую обмотку.

Очистить резьбу сгона, чтобы стало хорошо видно место соединения радиатора и трубы.

Ту же операцию проделать с нижним соединением. Для удобства монтажа снять радиатор и положить на ровную горизонтальную поверхность. Удерживая футорку радиатора одним ключом, вторым раскрутить трубку.

После этого вычистить старый уплотнитель из отверстия, например, отверткой.

Теперь нужно собрать байпас с терморегулятором и шаровым краном. Смазать резьбу обжимного фитинга силиконовым герметиком, чтобы он заполнил все полости.

Взять 2 тройника и 2 ниппеля, скрутить вместе.

Прикрутить к ниппелю терморегулятор и шаровый кран.

Установить в тройник переходные муфты с металлопластика на металл. Должен получиться вот такой узел.

Вкрутить его в батарею.

Аналогично поступить с нижним соединением.

Для байпаса отрезать участок металлопластиковой трубы нужной длины, предварительно сняв гайки с обжимных фитингов и замерив расстояние.

Откалибровать кромки, то есть снять фаски калибратором.

Надеть на трубу гайку и обжимное кольцо, соединить с шаровым краном и терморегулятором.

То же самое проделать с другим концом трубы. Перемычка (байпас) готова. Соединить ее с радиатором.

Повесить батарею на старое крепление и соединить со стояком. Для этого подготовить 2 трубки из металлопластика. Не забудьте измерить длину сверху и снизу — она часто бывает разной.

Снять байпас с радиатора. Вкрутить трубки в верхний и нижний узлы.

Установить байпас на радиатор, а трубки — в отводы стояка. Вверху стоит терморегулятор для отопления.

Внизу — шаровый кран.

Затянуть гайки разводным ключом. Радиатор с терморегулятором можно запускать в эксплуатацию.

Если батареи слишком горячие

В этом случае возникает вопрос о том, как отрегулировать батареи отопления в квартире. Изменить температуру в сети пользователь не может, остается только уменьшать скорость потока жидкости в отопительных приборах. Для этого используют специальные ручные или автоматические устройства.

Вентиль с ручным управлением – самый простой и давно известный способ. Уменьшая с помощью штока доступное сечение трубы, мы уменьшаем поступление нагретой жидкости в радиатор и тем самым уменьшаем ее теплоотдачу. При этом следует проверять, не окажется ли такая «регулировка тепла» невыгодным предприятием: при параллельном подключении всех батарей уменьшение потока в первой автоматически вызывает охлаждение остальных. Таким образом, если первый в цепочке радиатор расположен в спальне и он слишком горячий, можно уменьшить его нагрев. Но тогда последний радиатор – например, в кухне – окажется почти холодным и отопление в помещении будет недостаточным.

Важно: если жарко в квартире, но система отопления однотрубная – регулировку можно устраивать только при наличии байпасов (перемычек). В противном случае, «прикрутив» батареи у себя, можно получить неприятности с соседями, живущими «дальше по стояку» или с сотрудниками коммунальных служб. При двухтрубной схеме таких проблем не возникает

При двухтрубной схеме таких проблем не возникает.

Для регулировки батарей отопления устанавливают либо вентиль и шаровой кран на подводящей и отводящей трубах соответственно, либо термостат на батарее отопления.

Важно: на подающей трубе должен устанавливаться именно вентиль, а не шаровой кран! Кран является чисто запорной арматурой с двумя рабочими положениями – «открыто» и «закрыто». Промежуточные положения шара приводят к его постепенному разрушению твердыми частицами теплоносителя, поэтому «время жизни» такого крана гораздо меньше, чем у вентиля. Вентиль же считается запорно регулирующей арматурой для отопления и имеет более широкий диапазон рабочих положений между крайними

Вентиль же считается запорно регулирующей арматурой для отопления и имеет более широкий диапазон рабочих положений между крайними.

Для ручной регулировки системы отопления в квартире используют специальные регулировочные вентили с прямым или угловым подключением.

Выбор желаемого положения штока в этом случае зависит от температуры на улице, нагрева подаваемой в отопительную систему воды и пожеланий пользователей. Как регулировать батареи отопления с регулятором? Внимательно отслеживать температуру в квартире (доме) и «подкручивать» вентиль до желаемого результата. Интересно, что ручных вентилях встроен термоклапан и можно сравнительно легко превратить устройство для ручной регулировки в автоматическое, купив и закрепив на нем термоголовку.

Автоматические регуляторы

Автоматические устройства состоят из термоклапана и термоголовки.

Клапан позволяет менять сечение в подводящей трубе, термоголовка на основании выносных или встроенных датчиков температуры, а также дополнительных контроллеров, дает команду на изменение положения штока в клапане.

В наиболее простом (и дешевом) варианте устройства содержится капсула с газом или жидкостью, которая под действием изменения температуры расширяется и сжимается. Расположенный рядом с этой капсулой поршень штока смещается в сторону уменьшения или увеличения проходного сечения трубы. Более сложные приборы имеют питание от батарейки или аккумулятора, передают усилие на шток с помощью электротока. Некоторые варианты подключаются к домовой электросети, например, термостаты, встроенные в общую систему «умный дом».

Вопрос, как регулировать температуру батареи отопления с помощью термостата – в полностью автоматизированном режиме или с контролем владельца жилья – решается в зависимости от общей схемы системы «умный дом» и особенностей ее работы.

Важный нюанс: для нормальной работы устройства с вынесенным датчиком температуры необходимо обеспечить постоянную и свободную циркуляцию воздуха возле термометра. Если датчик находится непосредственно в термоголовке, ее лучше монтировать горизонтально (перпендикулярно основной плоскости радиатора), поскольку именно в этом положении нагревательные элементы меньше всего влияют на термометр.

На качество работы вынесенных датчиков температуры также влияют:

плотные шторы, закрывающие его;
слишком малое расстояние между подоконником и датчиком;
установка отопительного прибора в нише.

Настройка температуры в многоквартирном доме на обратке и подаче

Установка регулятора отопительной системы будет зависеть от её общего устройства. Если СО смонтирована индивидуально для конкретного помещения, процесс совершенствования проходит благодаря следующим факторам:

система работает от котла индивидуальной мощности;
установлен специальный трехходовый кран;
прокачка теплоносителя происходит в принудительном порядке.

В целом для всех СО, работы по регулировке мощности будут заключаться в установке специального вентиля на саму батарею.

С его помощью можно не только регулировать уровень тепла в нужных помещениях, но и исключить отопительный процесс вовсе на тех площадях, которые слабо используются или не функционируют.

Существуют следующие нюансы в процессе регулировки уровня тепла:

Системы центрального отопления, которые устанавливаются в многоэтажных домах, основываются зачастую на теплоносителях, где подача происходит строго вертикально сверху вниз. В таких домах на верхних этажах жарко, а на нижних — холодно, соответственно отрегулировать уровень отопления не получится.
Если в домах используется однотрубная сеть, то тепло от центрального стояка подаётся в каждую батарею и возвращается обратно, что обеспечивает равномерное тепло на всех этажах здания. В таких случаях проще установить клапаны регулировки тепла — установка происходит на подающую трубу и тепло продолжает распространяться также равномерно.
Для двухтрубной системы стояков монтируется уже два — тепло подаётся к радиатору и в обратном направлении, соответственно клапан регулировки можно установить в двух местах — на каждой из батарей.

Типы регулировочных клапанов для батарей

Современные технологии далеко не стоят на месте и позволяют для каждого радиатора отопления установить качественный и надёжный кран, который будет контролировать уровень тепла и нагрева. Подсоединяется он к батарее специальными трубами, что не займёт большого количества времени.

По типам регулировки выделяю два вида клапанов:

Обычные терморегуляторы с прямым действием. Устанавливается рядом с радиатором, представляет собой небольшой цилиндр, внутри которого герметично расположен сифон на основе жидкости или газа, который быстро и грамотно реагирует на любые изменения температуры. В случае если температура батареи повысится, жидкость или газ в таком клапане расширятся, произойдёт давление на шток клапана регулятора тепла, который переместится и перекроет поток. Соответственно если температура понизится — процесс будет обратным.

Фото 1. Схема внутреннего устройства терморегулятора для батареи. Указаны основные части механизма.

Терморегуляторы на основе электронных датчиков. Принцип работы аналогичен с обычными регуляторами, отличаются только настройки — все можно сделать не в ручном режиме, а в электронном — заложить функции заранее, с возможной отсрочкой времени и контролем температур.

Как отрегулировать радиаторы отопления

Стандартный процесс регулирования температуры радиаторов отопления состоит из четырёх этапов — стравливания воздуха, регулировки давления, открытия вентилей и прокачки теплоносителя.

Стравливание воздуха. На каждом радиаторе есть специальный клапан, открыв который можно выпустить лишний воздух и пар, мешающий нагреву батареи. В течение получаса после такой процедуры необходимая температура нагрева должна быть достигнута.
Регулировка давления. Чтобы давление в СО распределялось равномерно — можно повернуть запорные вентили разных батарей, закреплённых за одним отопительным котлом, на разное количество оборотов. Такая регулировка радиаторов позволит нагреть помещение как можно быстрее.
Открытие вентилей. Установка специальных трёхходовых клапанов на радиаторах позволит убрать тепло в неиспользуемых помещениях или ограничить нагрев, допустим, на время вашего отсутствия в квартире днём. Достаточно просто закрыть вентиль полностью или частично.

Фото 2. Трехходовой клапан с терморегулятором, позволяющий легко настраивать температуру радиатора отопления.

Прокачка теплоносителя. Если СО принудительная — прокачка теплоносителя осуществляется с использованием регулировочных вентилей, с помощью которых сливается некоторое количество воды, чтобы дать радиатору отопления возможность для нагрева.
