Объемы кузовов и размеры машин
Важным техническим параметром любого автомобиля являются его габаритные размеры, а для грузового – еще и объем кузова. Относительно самосвалов КамАЗ, данные будут следующими.

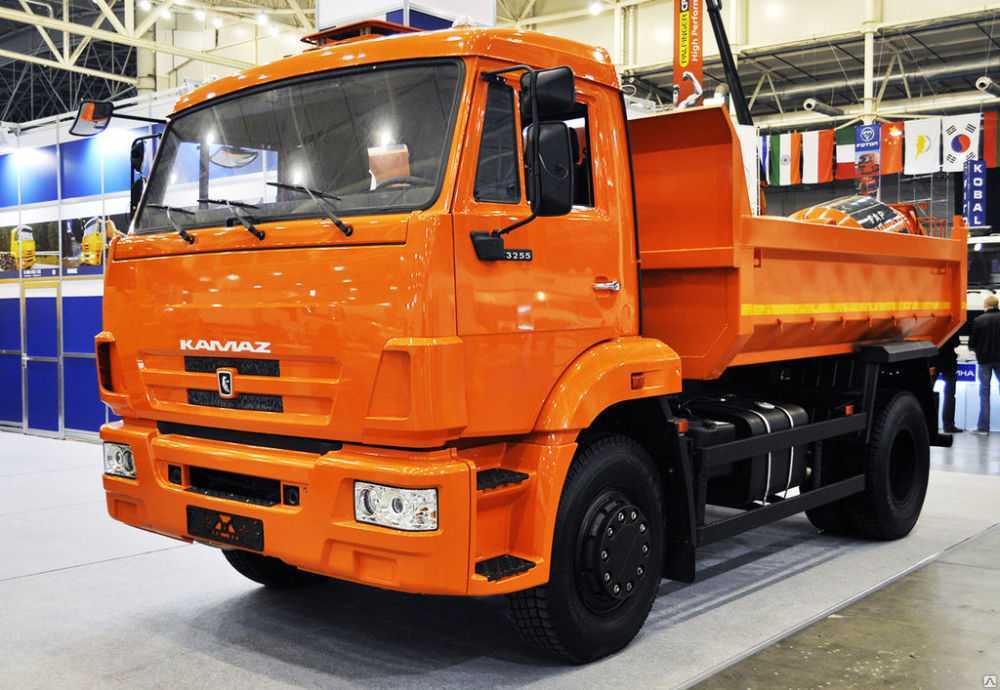

Двухосные самосвалы КамАЗ 43255 и 53605
Для второй модели цифры приводятся в скобках; при отсутствии – цифры одинаковые:
- Длина, в мм: 6090 (6650).
- Ширина, в мм: 2500.
- Клиренс, в мм: 2920 (2935).
- База, в мм: 3500 (3950).
- Объем кузова, в куб. м.: 6,0 (6,5)
- Грузоподъемность, в тн: 7,0
Примечание: если покрытие проезжей части может выдержать нагрузку на ось до 11 тн, то грузоподъемность увеличивается до 7,2 тн.
Трехосный КамАЗ 5511
У модели 5511 габаритные размеры кузова:
- Длина, мм: 4100
- Ширина, мм: 2500
- Высота, мм: 1200
Грузоподъемность этого самосвала равна 10 тн. Объемная вместимость 6,6 куб. м.
Трехосные марки КамАЗ 65115, 6520-60, 6520-61, 6520-19, 689011
Все перечисленные в подзаголовке модели и модификации КамАЗов относятся к трехосным самосвалам с колесной формулой 6х4. Ширина кузовов у них одинаковая и равна 2500 мм. Длина находится в диапазоне от 6690 мм до 9900 мм. Наименьшая высота машины – 2955 мм, наибольшая – 3055 мм. База – от 3190 + 1320 мм. Объем кузова в пределах от 10,0 тн. до 20,9 тн.
Полноприводный КамАЗ 6522
Самосвал КамАЗ 6522 с колесной формулой 6х6 предназначен для работы в тяжелых условиях. Габаритные размеры:
- Длина, в мм.: 7800
- Ширина, в мм.: 2500
- Высота, в мм.: 3280
- База, в мм.: 3600 + 1440
Грузоподъемность данной модели составляет 13,4 тн, объем кузова – 12,0 куб. м.
Полноприводный КамАЗ 65111
Еще одно транспортное средство с улучшенной проходимостью — самосвал КамАЗ 65111 (6х6):
- Длина, в мм.: 7400
- Ширина, в мм.: 2500
- Высота, в мм.: 3135
- База, в мм.: 3340 + 1420
При грузоподъемности 14 тн, объем кузова равен 8,2 куб. м.
Какой объем разных грузов помещается в кузов самосвала КАМАЗ?
Крупнейшим производителем отечественных грузовых автомобилей, и 13-м в мире, является Камский автомобильный завод. Предприятие выпускает специальную технику в большом ассортименте. Предлагаются и самосвалы. Они работают в строительстве и сельском хозяйстве, обслуживают промышленные предприятия и коммунальные организации
С производственной точки зрения, важно знать, сколько кубических метров различных грузов помещается в кузове?
Линейка самосвалов КамАЗ всех типов достаточно широкая, рассчитана на удовлетворение максимально большого числа разных по специфике клиентов. Поэтому грузоподъемность машин находится в большом диапазоне. Если минимальная составляет 7 тонн, то максимальная доходит до 25,5 тн.
В зависимости от числа осей и проходимости, различают 4 категории самосвалов:
- Двухосный. Из четырех колес, два – ведущие (4 х 2).
- Трехосный. 6 х 4.
- То же, полноприводный. 6 х 6.
- Четырехосный. 8 х 4.
Для выбора самосвала КамАЗ, достаточно знать его основные технические характеристики, среди которых – тип шасси, грузоподъемность и объем кузова. Тогда можно будет точно определить, сколько различных материалов получится доставить за одну ходку.
Сколько помещается различных грузов?
Грунт
Под словами «грунт» или «земля» обычно понимается чернозем. Объем данного материала, который можно перевезти самосвалом КамАЗ за одну ходку, зависит от вместимости и грузоподъемности. Обычно получается от 7,0 до 8,0 куб. м. Если же грузят «с горой», то необходимо добавить еще 2 куба.
Песок
При доставке песка надо, кроме приводившихся ранее характеристик транспорта по объему и грузоподъемности, знать еще и влажность груза. Тогда можно посчитать его вес. Это надо перевозчикам, чтобы определить количество машин, и заказчикам, если они хотят убедиться, что исполнитель везет полный объем груза.
Относительно песка, важное значение имеет такой его параметр, как насыпная плотность. Это переменная характеристика
Она зависит от влажности и наличия разнообразных примесей. В среднем равна 1,6 тн / куб. м. Таким образом, для 10-тонного КамАЗа получается: 10 : 1,6 = 6,25. То есть, практически, за каждый рейс машина доставит 6 тонн.
Если же плотность намного выше, например, 1,8 тн / куб. м., то для той же техники цифры будут другие: 10 : 1,8 = 5,56. Тот, кто это не учитывает и всегда пользуется только средним значением, перегрузит транспортное средство почти на полтонны.
Точная цифра насыпной плотности пишется в документе, который находится у водителя. Объемная вместимость самосвальных кузовов КамАЗов может быть 6,0; 8,0; 10,0; 12,0; 20,0 или 25,0 куб. м. Если плотность 1,6 тн / куб. м., то расчеты по нахождению веса, в зависимости от занимаемого объема, будут следующие:
- 6 куб. м.: 1,6 * 6,0 = 9,6 тн
- 8 куб. м.: 1,6 * 8,0 = 12,8 тн
- 10 куб. м.: 1,6 * 10,0 = 16 тн
- 12 куб. м.: 1,6 * 12,0 = 19,2 тн
- 20 куб. м.: 1,6 * 20,0 = 32 тн
- 25 куб. м.: 1,6 * 25,0 = 40 тн
Полученная в каждом конкретном случае цифра не должна превышать грузоподъемность работающего на линии автомобиля.
Дрова
Этот груз обычно возится осенью заказчикам в частный сектор – хозяева домов заказывают доставку топлива на холодное время года. Обычно в КамАЗ самосвал помещается от 6,5 до 7,0 кубических метров дров. Но есть одна особенность. Указанная цифра справедлива лишь в том случае, если грузят колотые поленья. Если же они круглые, то надо планировать максимум 5 кубов на ходку.
Керамзит
Керамзит хранится насыпью. Это легкий материал, ориентироваться надо лишь на его объем. Количество груза в конусе насыпи определяется путем умножения площади основания на высоту, с последующим делением на три, то есть, по формуле: (π * R 2 * H) / 3, где π = 3,1415, R – радиус основания конуса, H – высота конуса. Таким образом, определяется объем груза.
Если посчитать по-другому, то надо перемножить между собой длину, ширину и высоту кузова. Так находится объем керамзита, который доставят за один рейс. Если у кузова скошенные бока, то полученную величину надо уменьшить на несколько куб. м.
Щебень
В случае с перевозкой щебня тоже надо принимать во внимание насыпную плотность груза. Только здесь она будет зависеть не только от влажности, а еще и от типа материала
Плотность известнякового щебня равна 1,3 тн / куб. м. Для гранитного это значение выше – оно составляет 1,47 тн / куб. м. При этом, надо учитывать ограничения, которые накладывает объем кузова.
Таким образом, для 15-тонного самосвала КамАЗ по расчету получается, для щебня:
- Известнякового: 15,0 / 1,3 = 11,5 куб. м.
- Гранитного: 15 / 1,47 = 10,2 куб. м.
Но, в обоих случаях, размеры кузова не позволяют насыпать в него больше 10 куб. м. Если же влажность материала увеличится, то, соответственно, возрастет и его удельная насыпная плотность. В таком случае, гранитного щебня придется брать 8,0 либо 9,0 кубометров, не больше.
Для КамАЗа с объемом кузова 6,0 куб. м. и грузоподъемностью 7,7 тонн, расчет показывает:
- Известняковый: 7,7 / 1,3 = 5,9 куб. м.
- Гранитный: 7,7 / 1,47 = 5,2 куб. м.
Здесь габариты кузова не налагают ограничений. Просто надо учитывать, что объемное количество материала будет немного больше допустимого.
25-тонная машина с объемом кузова 20,0 кубов возьмет за один рейс:
- Известняк: 25,0 / 1,3 = 19,2 куб. м.
- Гранит: 25,0 / 1,47 = 17 куб. м.
Это то же самое, что и в предыдущем примере, только объемный недогруз получается больше.
При выполнении обратных расчетов, когда за основу принимают вместимость кузова, для стандартных объемов и средних значений насыпной плотности гранита (без учета его влажности), результаты будут следующими:
- Кузов объемом 6,0 куб. м.: 6 * 1,47 = 8,82 тн
- — « — — « — 8,0 куб. м.: 8 * 1,47 = 11,76 тн
- — « — — « — 10,0 куб. м.: 10 * 1,47 = 14,7 тн
- — « — — « — 12,0 куб. м.: 12 * 1,47 = 17,6 тн
Полученные значения надо сравнить с грузоподъемностью КамАЗов. Таким образом, для объема 6,0 куб. м. получается, что самосвал возьмет за один рейс не расчетный вес, а только 7,7 тн.

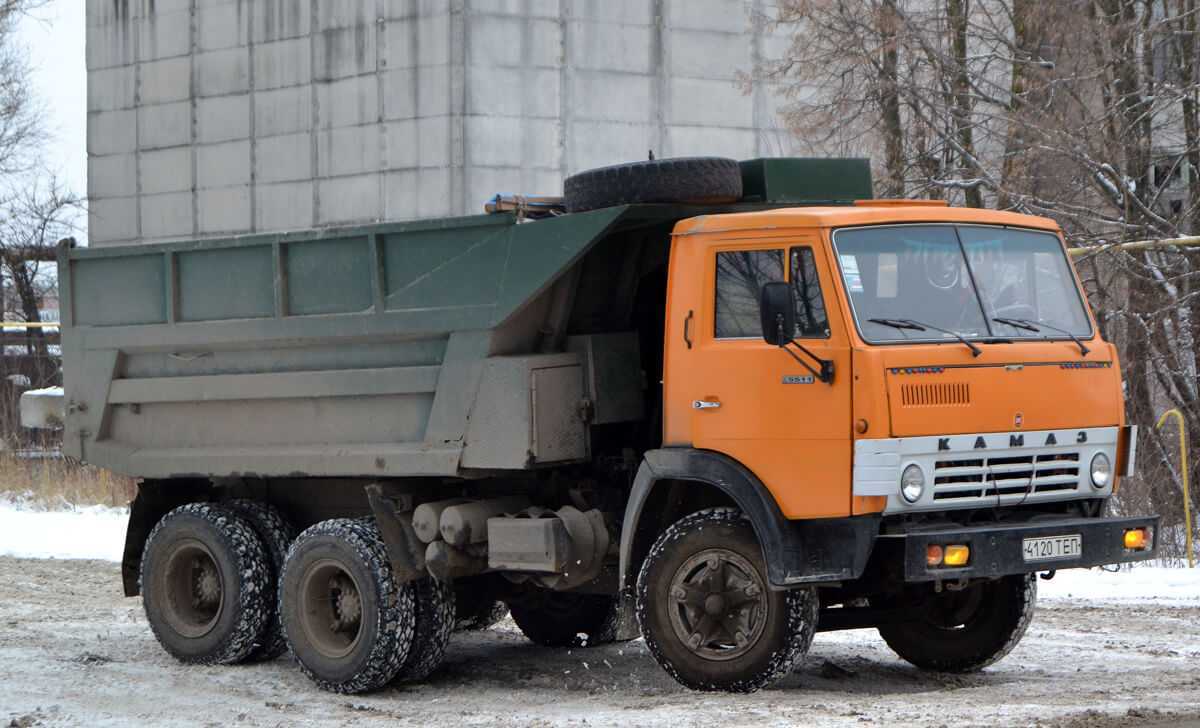

Объем кузова КамАЗ 5511
Машина этой модификации применяется в строительстве, оборудована задней разгрузкой, подходит для перевозки сыпучих грузов. Объём кузова самосвала КамАЗ 5511 составляет 6,6м3, вместе с грузоподъёмностью 13 тон агрегат подходит для выполнения большинства строительных задач.
Благодаря подогреву платформы выхлопными газами, исключено примерзание груза к кузову автомобиля при минусовых температурах. Тепло положительно воздействует на гидравлический привод, что гарантирует безотказную работу. Трёхместная кабина так же оборудована обогревом и изоляцией, что облегчает работу персонала зимой.
Колёсная компоновка 6х4 подходит для прохождения сложных участков и рельефов дороги. Манёвренность, радиус разворота, обзор, благоприятно влияют на выполнение задач по погрузке и разгрузке в сложных пространствах.
Схема габаритов КамАЗ-5511:
Гидравлический привод кузова с дистанционным управлением. Это помогает манипулировать платформой из кабины автомобиля. Площадка КамАЗ сварная, цельная с защитным козырьком над кабиной. Модификация со всевозможной оснасткой, однако базовые характеристики кузова остаются неизменными для любой из них.
Объём кузова Камаза в кубах
Техника специального назначения требует подхода, не зная объём кузова КамАЗа, сложно рассчитать, где агрегат будет полезен, выполняя поставленную задачу. Грузовики выпускаются на Камском автомобильном заводе, тринадцатом в мире предприятии, разрабатывающем тяжёлые аппараты. Недооценивать способности и потребности серьёзной машины глупо.
Зная объём кузова КамАЗа самосвала в кубах, можно с точностью до поездки рассчитать необходимое количество топлива, времени и других характеристик. Показатели помогут добиться эффекта в выполнении процесса и экономической выгоды. Техника универсальная, справляется с задачами в сельском хозяйстве, строительстве, коммунальной службе и др. Грамотный и взвешенный подход, наряду с точным расчётом гарантирует выполнение поставленных целей в срок.
Кузов самосвала КамАЗ:
