Разборка стиральной машины своими руками: как разобрать самсунг, аристон, индезит, электролюкс, занусси, бош и канди?

Причины поломок

В большинстве случаев стиральная машина сама сигнализирует о том, что ее работа некорректна или есть какие-то исправности. Она это делает путем вывода на дисплей определенных кодов, каждый из которых означает ту или иную неполадку. Но не все проблемы и неполадки могут отображаться при помощи символьных команд на дисплее. Ряд из них можно легко определить по внешним признакам.

• Постоянно срабатывает УЗО, и машинка не запускается. В данном случае причинами этого могут быть короткое замыкание ТЭНа либо мотора, либо же присутствует пробой на корпусе.
• Стиральная машина очень сильно шумит во время использования. Скорее всего, какой-то предмет застрял между баком и барабаном, либо белье сбилось на одну сторону. Еще одной причиной может являться изнашивание подшипника.
• Устройство не греет воду. Это может быть вызвано проблемой с ТЭНом, термодатчиком, симистором управления.
• Невозможность закрытия дверцы люка. Обычно причиной этого является либо износ язычка, либо поломка ручки, либо устройства, что отвечает за блокирование люка.
• Устройство попросту не включается. Причиной этого может быть поломка розетки, клавиши запуска, блока управления.
• Стиральная машина не набирает воду. Требуется почистить фильтр, систему забора либо шланг. Возможно, вышел из строя клапан впуска.
• Техника не сливает воду. Обычно это следствие возникновения засора в патрубке слива, шланге или насосе. Еще одной причиной этого может быть сгорание помповых обмоток.
• Барабан не крутится, и машинка не отжимает белье при стирке. В данном случае либо неисправен мотор, либо износились щетки мотора, либо приводной ремень слетел со шкива.

Если говорить о моделях стиральных машин с вертикальной загрузкой, то их главной «болезнью» является износ опор барабана. Их замена по сложности схожа с установкой подшипника, и без разбора устройства не обойтись. Частыми в таком случае бывают и такие поломки:

• протирание люковой манжеты, что становится причиной попадания воды на электронный замок, из-за чего он ломается;
• коррозия верхней крышки из-за специфики подачи воды через верх, из-за чего требуется полностью менять верхнюю крышку.

Продолжаем разбирать машинку

После этого можно снять наливной шланг, который подходит к баку. Для того, чтобы это сделать, необходимо снять при помощи плоскогубцев фиксирующий хомут. Затем шланг уже ни чего не держит и его можно убрать. Далее снимаем шланг, идущий к прессостату. Для этого нам снова необходимо предварительно убрать хомут.

Далее уберем внутренний хомут, который фиксирует резиновую манжету на баке машинки. И снимем эту самую манжету. Далее снимаем заднюю стенку машины. Она крепится на винтах. Их мы без проблем скрутим отверткой и уберем.

Далее снимем противовесы. Они могут располагаться как спереди машинки, так и сзади. На вид, они представляют из себя, что-то похожее на бетонные блоки. Они нужны для того, чтобы стиральная машина не сильно вибрировала при отжиме и других режимах стирки. Крепятся они обычно, на длинные болты. Болты скручиваем. Противовесы снимаем.

Потом уберем нагревательный элемент (ТЭН). В большинстве машинок он располагается с задней стороны внизу бака. В некоторых моделях он находится спереди, так же в нижней части бака. Для того, чтобы его убрать необходимо скрутить фиксирующую гайку. Она расположена посередине. Затем нажмите на торчащую шпильку. Ту, с которой вы скручивали гайку. Ее необходимо протолкнуть внутрь. Если это не удается сделать рукой, можно аккуратно постучать по ней молотком. Далее поддеваем ТЭН чем-нибудь плоским и аккуратно извлекаем его.

Затем снимаем ремень привода. Он идет от двигателя машинки к шкиву, который крепится на баке. Так же уберем провода, которые могут находиться на баке и моторе. Снимаем фиксирующие элементы двигателя и снимаем его.

Теперь наш бак подвешен на пружинах снизу и фиксируется амортизаторами снизу. Амортизаторы скручиваем, пружины не спеша снимаем. И извлекаем бак. Если нужно разобрать бак, то делается это не сложно. Вначале скручиваем болт, фиксирующий шкив. Снимаем шкив. Вал вдавливаем внутрь бака. Затем разделяем бак на две половинки для этого необходимо убрать хомут.

Кстати, некоторые модели включают в себя неразборные – одноразовые баки. Некоторые умельцы пилят их при помощи ручной пилы. А затем собирают, используя болты и водонепроницаемый герметик.

Устранение неполадок

Рассмотрим, как ремонтировать стиральную машину Samsung своими руками.

Машина Самсунг не откачивает воду

Нужно проверить систему слива: чаще всего причина в засоре сливного патрубка или насоса.

• Отключите машину от сети, перекройте воду.
• Отсоедините все коммуникации.
• Достаньте лоток-дозатор, нажав на фиксатор в центре.
• Откройте люк сливного фильтра на передней панели снизу.
• Слейте остатки воды и прочистите фильтр.
• Положите СМ на бок, откройте доступ ко дну.
• Обнаружив место расположения насоса и патрубка, ослабьте хомуты патрубка.
• Отсоедините провода помпы.
• Выкрутите винты крепления помпы.
• Сняв насос, проверьте его на засор.
• Снимите патрубок и промойте его от загрязнений.

Внимательно осмотрите патрубок на момент повреждений. Чаще всего он теряет герметичность в местах крепления хомута. При неисправности патрубка или насоса нужно установить новые элементы.

Нет нагрева

Для проверки и замены нужно добраться до ТЭНа. По тому, как устроена стиральная машина Самсунг, делаем вывод: чтобы достать ТЭН, нужно снять передний корпус стиралки.

Выполняем ремонт стиральной машины-автомат самостоятельно:

1. После отключения СМ от сети открутите сзади винты крепления верхней панели.
2. Вытащите лоток-дозатор. Открутите расположенные за ним болты.
3. Выкрутите остальные болты крепления и снимите панель управления стиральной машины Самсунг.
4. Снимите нижнюю панель.
5. Отогнув манжету люка, подденьте металлический хомут и снимите его.
6. Манжету уберите внутрь барабана.
7. Открутив винты блокировки двери, а также отсоединив провода, снимите переднюю панель.
8. В основании барабана находится ТЭН.
9. Отсоедините провода нагревателя.
10. Открутите центральную гайку (не до конца).
11. Продавив внутрь центральный болт, достаньте ТЭН.
12. Вытащите термостат из нагревателя.

Если термостат исправен, просто переставьте его в новый ТЭН. Установка проводится в обратном порядке, после чего ставится корпус.

Не набирает воду или заливает много воды

Причина отсутствия воды может быть в засоре. Ремонтируя стиральную машину своими руками, прежде всего:

• Покрутите запорный вентиль.
• Посмотрите, достаточный ли напор воды в кране.
• Осмотрите заливной шланг. Может, он перегнулся, перекрутился.
• Отсоедините шланг и промойте под напором из крана.
• Достаньте фильтр сеточку впускного клапана.
• Очистите его от засора.

Если же в машину поступает чрезмерное количество воды, нужно проверить заливной клапан.

1. Сняв верхнюю панель СМ, сверху у стенки вы увидите входной клапан.
2. Отсоедините провода клапана.
3. Открутите фиксирующие болты.
4. Ослабив хомуты, отсоедините шланги.

Если в целом клапан исправен, замените уплотнительные резинки. Если нет, установите новую деталь.

Износ приводного ремня

Для замены ремня нужно знать, как снять заднюю стенку стиральной машины Самсунг:

• Открутив болты, снимите заднюю панель.
• Снимите старый ремень со шкива.
• Если осмотр подтвердил износ ремня, установите новый элемент.
• Начните надевать ремень на шкив двигателя, передвигая и прокручивая шкив барабана.

Теперь вы знаете, как чинить стиральную машину без вызова мастера.

Шумная работа машины Самсунг

При стирке СМ начала сильно вибрировать, гудеть, шуметь? Проверьте правильность установки, насколько устойчиво техника стоит на полу.

Более серьезная причина шума – износ подшипника. Для его замены вам нужно знать устройство или иметь схему стиральной машины Самсунг. О смене подшипников подробно рассказано на видео:

СМА не реагирует на нажатия кнопок, не включается

Причина может быть в панели управления. Нужно проверить контакты всех кнопок, возможно они залипли, либо продавились сами клавиши.

Другая проблема кроется в электронной плате. Ремонт модуля управления в стиральной машине Самсунг – задача не из легких, поэтому лучше обратиться в сервисный центр. Конечно, перед обращением вы можете сами осмотреть плату:

• Сняв верхнюю крышку, вытащите лоток для моющих средств.
• Открутите винты, удерживающие панель управления.
• Разожмите пластиковые защелки и отсоедините провода.
• Разжав защелки блока, снимите крышку и достаньте плату.

Видимые повреждения могут выделяться прогоревшими элементами, дорожками. Если визуально ничего не заметно, обратитесь в сервис.

Изучив типичные неисправности, вы узнали, как отремонтировать и починить стиральную машину Самсунг (Samsung) своими руками.

Приступая к ремонту, не забывайте о технике безопасности. Вам поможет видео:

Источник

Особенности замены

В результате продолжительного использования или по причине заводского брака у стиралки может повредиться барабан. Обычно нельзя устранить следующие поломки: повреждение стенок с образованием дыры или разрушение посадочного места для втулки. В таких случаях решение одно – поставить новый элемент. Замена барабана стиральной машины – процедура очень трудоемкая, так как предполагает разбор всего основного устройства.

Обычно производители не поставляют отдельно барабаны. Они продаются в комплекте с баком.

Процесс разборки стирального агрегата будет несколько отличаться в зависимости от типа изделия: с вертикальной загрузкой или фронтальной. Но перед началом работы следует выполнить одинаковые действия для обеих моделей: выгрузить белье, отключить от сети, снять заливной шланг.

В машине с горизонтальной (фронтальной) загрузкой

В подобных моделях крепление барабана выполнено в одном месте – к задней стенке. Это особенность предполагает такие действия:

• выкрутить саморезы, которые удерживают заднюю стенку;
• снять всю крышку (в том числе контейнер для порошка, панель управления);
• вытянуть манжеты люка;
• убрать проводку и отсоединить болт, который удерживает барабан сзади.

Панель управления лучше полностью не раскручивать, а просто отодвинуть в сторону, чтобы избежать повреждения. В случае снятия рекомендуется сфотографировать провода, чтобы легче было возвратить все на прежнее место.

В машине с вертикальной загрузкой

В таких моделях барабан крепится к стенкам с двух сторон, что естественно усложняет его снятие. Порядок работы следующий:

• открутить саморезы на передней и задней стенке;
• снять боковую панель;
• убрать все провода и выкрутить остальные саморезы.

Вторая боковая панель снимается аналогичным способом. Затем необходимо убрать винт для крепления к валу, и вытащить барабан.

Специалисты настоятельно рекомендую сфотографировать все главные этапы работы, чтобы позже не перепутать последовательность действий.

Последовательность действий и особенности

Съем крышки с моделей, имеющих фронтальную загрузку, отличается от тех, которые имеют вертикальную. В каждом из вариантов порядок действий будет разный.

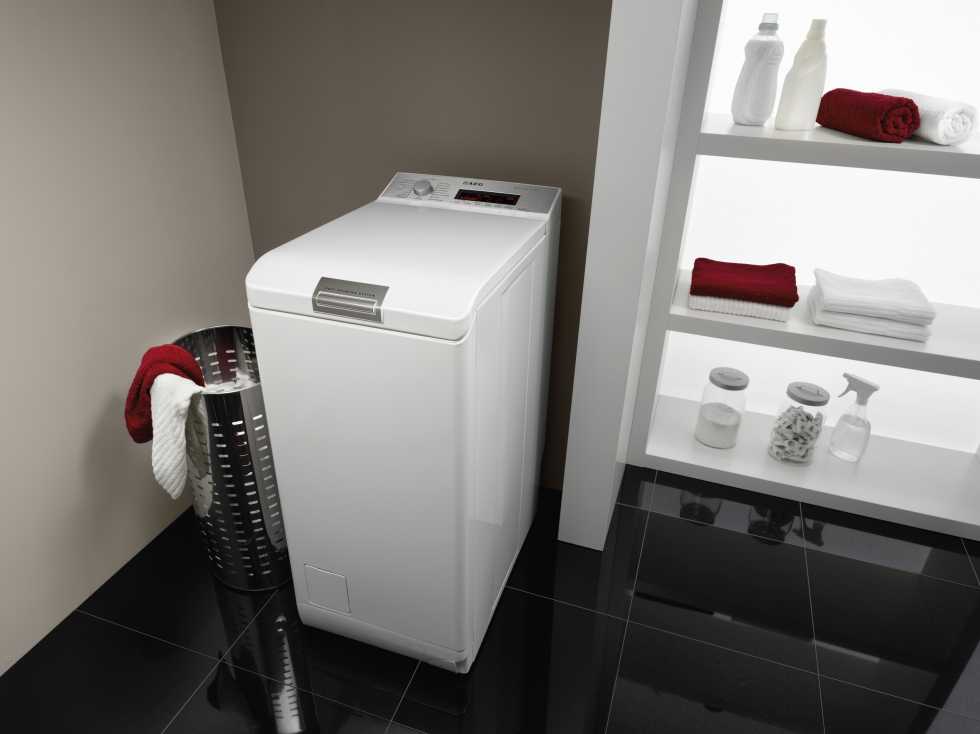

Как открыть стиралку с вертикальной загрузкой?

При необходимости снять верхнюю крышку со стиральной машины Индезит с верхней загрузкой нужно будет убрать также приборную панель.

У процесса разборки есть свои особенности:

• выдвинуть стиральную машину так, чтобы доступ к ней был со всех сторон;
• со стороны задней стенки выкрутить фиксирующие саморезы — они находятся за приборной панелью;
• блок управления убирается вверх и вперед — делать это необходимо аккуратно, так как под пластиком проходят подводящие провода;
• после отсоединения панели управления открывается доступ к удерживающим винтам, их нужно выкрутить;
• снять крышку.

Подводящие провода требуют проведения работ очень аккуратно. Для удобства разборки машинки их желательно отсоединить от блока управления, и снятую панель можно будет вообще отложить в сторону.

Процесс снятия крышки со стиральной машины с вертикальной загрузкой можно посмотреть на видео:

С фронтальной

Во время съема крышки с модели, имеющей горизонтальную загрузку, необходимо помнить о тугих пластиковых защелках

Очень важно их не повредить, так как исправить поломку будет нереально

Алгоритм проведения работ:

1. Стиральную машину необходимо выдвинуть таким образом, чтобы было возможно заходить с тыльной стороны.
2. Со стороны задней панели в верхней части находятся два винта. Их нужно найти и выкрутить.
3. Необходимо расположиться со стороны задней стенки стиральной машины.
4. Приподнимая руками заднюю сторону крышки, нужно потянуть ее по направлению на себя до щелчка. Это — сигнал срабатывания защелок.
5. Если предыдущим способом сдвинуть панель не вышло, необходимо обойти стиральную машину и стать с фасадной стороны лицом к аппарату.
6. Нужно упереться руками на верхнюю часть пластмассы и подталкивать ее от себя.

Использование отвертки может быть рекомендовано только для отвинчивания винтов, но не в качестве рычага для снятия крышки.

Подробный процесс снятия крышки показан на видео:

Как снять верхнюю крышку стиральной машины LG

Решили заняться самостоятельным ремонтом стиральной машины? Тогда вы должны знать основные тонкости ее разборки. В противном случае вы попросту не сможете добраться до нужных деталей, не говоря уже о том, чтобы осуществить их замену своими руками. Для начала разберитесь, как снять верхнюю крышку стиральной машины, а мы вам в этом с удовольствием поможем.

Пошаговая инструкция

Прежде всего, необходимо подготовить стиральную машину марки LG к демонтажу верхней крышки. Для этого нужно отсоединить «домашнюю помощницу» от электросети, перекрыть подачу воды, отсоединить сливной и наливной шланги. Далее нужно выдвинуть машинку на середину комнаты, чтобы с ней было проще работать. Теперь можно снять верхнюю крышку.

1. Обойдите стиральную машину LG.

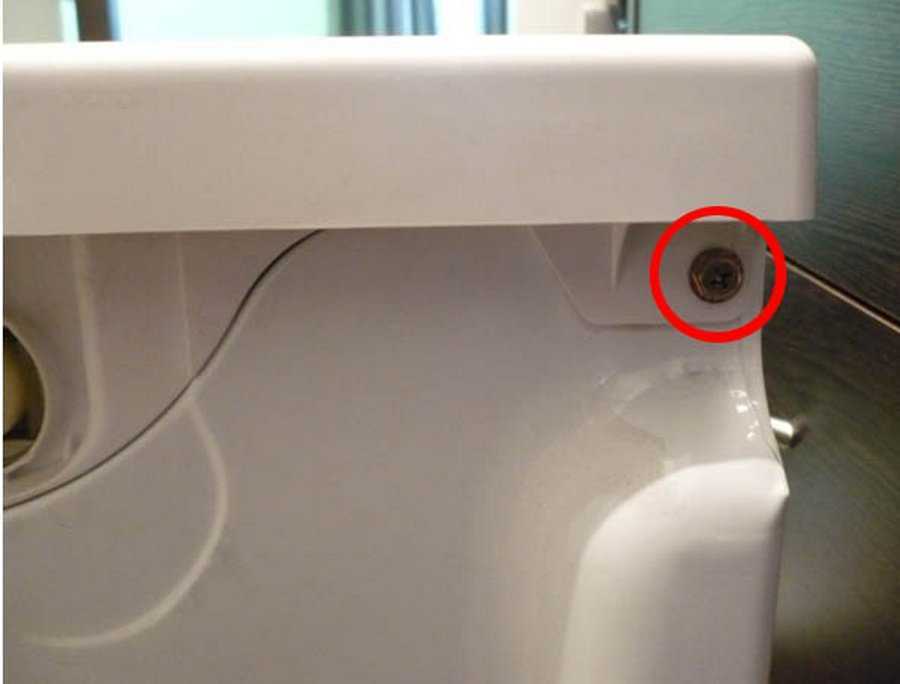

2. Сзади, прямо под выступом верхней крышки не далеко от правого и левого верхних углов корпуса машинки есть 2 винта. Их необходимо выкрутить, так как они держат крышку.
3. Удалив винты, беремся за крышку обеими руками.
4. Со значительным усилием тянем крышку на себя до тех пор, пока она не сместится на пару сантиметров.
5. Далее просто поднимаем крышку вверх и убираем ее в сторону.

На этом все, крышка демонтирована. Таким способом можно убрать крышку на всех современных стиральных машинах LG. Если крышка машинки не поднимается и не смещается в сторону, значит, ее заклинило. Не пытайтесь ковырять ее отверткой, лучше пошевелите вперед назад. Также можно аккуратно простучать ее киянкой, после этого попробовать снова снять. Будьте терпеливы и все получится.

Зачем это нужно?

Мы рассказали, как снимается крышка со стиральной машины LG, но для чего конкретно это нужно? До каких деталей начинающий мастер может добраться, если верхняя часть корпуса машинки будет демонтирована?

Прежде всего, можно добраться до наливного клапана стиральной машины LG. Если возникли проблемы с подачей воды, возникает недолив или перелив, в первую очередь следует проверить наливной клапан, а он как раз находится сверху в углу корпуса около задней стенки. Начинающий мастер может прозвонить катушку наливного клапана, проверить проводку, патрубки и даже механизм. Можно также полностью поменять неисправную деталь и все это можно сделать лишь сняв крышку, без дальнейшей разборки СМ.

Плохо смывается порошок? Значит нужно проверить подачу воды в порошкоприемник стиральной машины LG, а для этого опять же нужно открыть верхнюю крышку. Через верхнюю часть корпуса мы получаем полный доступ к нужному патрубку, можем снять его и прочистить и также при необходимости заменить.

Сразу под верхней крышкой машинки вы может обнаружить и прессостат. Этот элемент следует проверить, если машинка сливает воду не вовремя или отказывается ее сливать, выдавая ошибку OE. Заменить неработающий датчик уровня воды проще простого, если подобраться к нему сверху: откручиваете крепление, снимаете питающие провода и вот, сломанный прессостат у вас в руках.

Сняв крышку стиралки LG, вы также сможете добраться до верхнего противовеса. Конечно, противовесы ломаются очень редко, но иногда такое случается и опять же без демонтажа верхней крышки вам не обойтись. Через верхнюю часть корпуса можно даже удалить бак вместе с барабаном. Правда чтобы такую операцию провернуть, придется все же снимать панель, переднюю стенку и откручивать технологический люк в задней части машинки, но процесс разборки, бесспорно, начинается с крышки.

Итак, снятие крышки со стиралки LG это первооснова, без знания которой невозможно осуществить самостоятельный ремонт. Сделав этот «первый шаг», вы впоследствии научитесь всему остальному. Было бы желание!

https://youtube.com/watch?v=gxlh5f3CUPw

Разбор фронтальной стиральной машины Занусси

Обычно корпус стиральных машин состоит из верхней крышки, передней, задней и двух боковых панелей. Иногда встречается нижний поддон. Техника Занусси немного отличается – вместо четырех панелей корпус делится на две половины, соединяющиеся по бокам стиральной машины.

Чтобы разобрать технику, нужно выполнить следующие действия:

Открутить саморезы, немного отодвинуть назад и поднять верхнюю крышку.
Под крышкой посредине расположена металлическая пластина, по ее краям находится крепеж, удерживающий переднюю и заднюю панели. Необходимо его выкрутить.
По бокам машины на стыках панелей находятся пластиковые заглушки. Их нужно поддеть и вытащить. Под ними находятся винты, их потребуется выкрутить.
Еще два винта на некоторых моделях располагаются снизу на тыльной стороне стиральной машины. Их также нужно убрать.
Теперь обе половины фиксируются только пластмассовым держателем

Чтобы его снять, нужно осторожно отжать защелки. Иногда он может состоять из двух соединенных винтом половин

Крепеж выкрутить, защелки отжать, после чего держатель поднимается вверх и убирается в сторону.
Теперь можно сдвинуть и убрать в сторону заднюю половину корпуса.

Частичная разборка стиральной машины завершена. Теперь владелец устройства получает доступ к мотору, помпе, нагревательному элементу, ремню и многим другим узлам для ремонта или замены.

В некоторых случаях, например, для замены подшипника, требуется полностью разобрать стиральную машину Занусси.

• Сначала нужно отключить проводку от нагревательного элемента и двигателя, прессостатов и насоса, клапана впуска воды. Провода рекомендуется пометить или сфотографировать перед отключением. Если при сборке будут допущены ошибки в ее подключении, это может привести к серьезным последствиям.
• Снять и вытащить температурный датчик.
• Открутить верхний противовес.
• Проворачивая шкив, снять приводной ремень.
• Разжать хомуты, отсоединить патрубки.
• Выкрутить крепеж, удерживающий мотор.
• Легкими ударами по шкиву сдвинуть и снять двигатель.
• Выкрутить гайку между контактами ТЭНа, аккуратно, чтобы не обломить контакты, вытащить нагревательный элемент.
• Открутить стойки бака.
• Отсоединить и убрать прессостат, разжать хомуты, освободить наливные патрубки и вытащить их вместе с клапаном залива воды.
• Открутить сливной насос, отсоединить от него и убрать в сторону шланг.
• Отсоединить патрубок в верхней части бака.
• Открыть люк, оттянуть и потянуть на себя манжету. Отверткой поддеть хомут, найти и разжать защелку, снять хомут.
• Оттянуть верхнюю часть манжеты, найти поливочный патрубок, разжать хомуты, затем отсоединить деталь.
• Открутить фильтр помех.
• Выкрутить два самореза, просунуть руку внутрь бака и вытащить устройство блокировки люка.
• Закрыть люк, выкрутить крепеж, снять люк.
• Вытащить кювету для моющих средств, выкрутить крепеж под нею и сверху, удерживающий панель управления. Разжать защелки, отсоединить провода, снять и убрать ее.
• Снять с пружин бак и вытащить из корпуса.
• Отсоединить противовес.
• Уложить резервуар для воды люком вниз, заблокировать шкив, выкрутить болт. Если он не поддается, смазать его WD-40, подождать некоторое время, после чего повторить попытку.
• Взяться двумя руками за шкив и, раскачивая в стороны, отделить его.
• Если бак разборной, выкрутить все винты и убрать верхнюю часть.
• Если неразборной, подобрать винты, которыми он будет соединен при сборке и просверлить под них отверстия по шву бака. Далее распилить бак по шву.
• На место винта, удерживавшего шкив, вкрутить аналогичный старый винт и ударами молотка под прямым углом выбить вал.
• После этого можно вытащить барабан из нижней части бака.

Теперь можно разобрать барабан, заменить подшипники, осмотреть и почистить вал и крестовину, а также выполнить другие работы. Полная разборка стиральной машины завершена.

Подготовительные работы

Прежде чем начнётся разборка стиральной машины Indesit своими руками, стоит подготовить необходимые инструменты. В конструкции техники применены различные виды крепежей, требующих разного вида принадлежностей для их демонтажа:

При работе стиральная машина Indesid постоянно подвергается различным неблагоприятным факторам, которые постепенно выводят технику из строя вплоть до полной невозможности выполнять стирку.

В результате частой работы и повышенных нагрузок вибрирующего характера в технике снашиваются следующие компоненты:

• Подшипники и сальник. В результате частой вибрации при скоростном вращении барабана разбивается подшипник на валу барабана, из-за чего возникает течь из-под сальника.
• ТЭН – при возникновении радиальных биений металлический барабан начинает тереться о нагревательный элемент, что в процессе дальнейшей работы может вылиться коротким замыканием.
• Плата управления. Из-за течи сальника может выйти из строя контроллер, что обычно возникает из-за короткого замыкания в тахогенераторе на двигателе. Дело в том, что конструктивно разработчики разместили двигатель под самым барабаном, и если появляется течь, то она обязательно попадает на мотор, заливая якорь с тахогенератором.
• Амортизаторы. Если машина отработала несколько лет, то вибрация барабана усиливается, что связано с плохой амортизацией. В конструкции стиральной машины Indesid применены 2 амортизатора и пружины, на которых подвешен барабан. Из-за частых вибрирующих нагрузок они срабатываются, что приводит к ухудшению качества работы, которая выражается подпрыгиванием.
• Патрубки. Сливная система стиральной машины имеет сливной патрубок с запорным клапаном. В нём обычно собирается мусор, который может стать причиной сбоя работы или образованию течи.
• Передняя уплотнительная резинка. Дверца стиральной машины Indesit при закрытии упирается в специальную уплотнительную манжету, которая закрывает проём между корпусом и вращающимся баком. Из-за частой вибрации и подпрыгивания бака она постепенно деформируется, что может привести к надрыву. А также причиной её повреждения может стать любой острый предмет, попавший в стиральную машину вместе с одеждой.

Кроме вышеперечисленных, существует и масса прочих проблем в машинах Indesit, которые могут возникать в стиральных машинах по тем или иным причинам. В любом случае для их устранения потребуется разобрать технику, а сделать это можно по представленной ниже инструкции на примере модели Indesit wisl 86 или wisl 104.

Практически все выпускаемые виды стиральных машин этой марки имеют похожее устройство, так как конструкция их была скопирована от не менее известного мирового бренда Siemens с некоторыми доработками. Впрочем, именно в этих доработках чаще всего и возникает поломка.

Основные сведения о разборке техники

Первым делом стоит оговориться, что на самостоятельную разборку стиральной машины Indesid уйдёт не так уж и много времени. Как показывает практика, для полного демонтажа всех агрегатов потребуется не более 4 часов. Если, конечно, не прибегать к разборке пластикового бака для замены подшипников, сальника или барабана.

Но если все же придётся снимать бак для замены подшипников, то время может возрасти ещё на несколько часов, потому что в бюджетных моделях, которых всё больше предлагается на рынке, он состоит из двух сваренных половинок.

С точки зрения сервисных центров бак неразборный, поэтому подлежит полной замене. Но умельцы нашли способ, распилив его по склеиваемому шву обычной ножовкой по металлу. О том, как разобрать барабан стиральной машины Индезит, поговорим ниже в статье, а пока демонтируем компоненты в последовательном порядке.

Разборка стиральной машины с вертикальной загрузкой

У стиральных машин с вертикальной загрузкой белья встречаются другие виды поломок. Чаще всего на диагностике выявляется самопроизвольное раскрытие рабочего барабана. Нередко встречается коррозия металлического блока, которая также портит бытовую технику и приводит к поломкам движущего узла в процессе стирки и подшипникового узла во время вращения барабана.

Следует знать, что агрегаты с вертикальной загрузкой часто страдают от потери эластичности уплотняющей резинки верхней двери. В итоге наблюдается ее деформация, после стирки на полу образуются лужи, а на корпусе появляется ржавчина. Для устранения этой проблемы потребуется демонтировать панель управления и старый уплотнитель заменить на новый. Затем поставить панель на место и проверить работоспособность техники.

Разборка стиральной машинки с вертикальной загрузкой имеет свои особенности. Такую технику тоже можно починить в домашних условиях при соблюдении определенных правил и техники безопасности.

В процессе разбора будут вытекать остатки воды, поэтому следует запастись тряпкой и тазиком.

Для самостоятельного разбора стиралки домашним мастерам необходимо следовать определенному алгоритму действий:

На боковых стенках прибора откручиваются винты.
Аккуратно сдвигается по направлению к себе рабочий блок, и отсоединяются все провода (предварительно пометив вход и выход каждого провода цветным маркером, и сделать фото исходной сети).
Демонтируется управляющая панель.
Снимаются верхние и боковые стенки.
Открепляется крепежный хомут.
Осторожно, старясь не повредить, убирается пластиковый кожух.

В процессе очень важно помнить (фотографировать) последовательность работ и место крепления, расположения всех деталей, проводников и двигательных элементов. Можно приступать к ремонту и замене сломанных элементов

По завершении работ прибор собирается, согласно обратному порядку демонтажа. После сборки проверяется работоспособность механизмов

Можно приступать к ремонту и замене сломанных элементов. По завершении работ прибор собирается, согласно обратному порядку демонтажа. После сборки проверяется работоспособность механизмов.

Трудности разбора в ремонте

Стиральные машины с вертикальной загрузкой люди покупают гораздо реже, чем с фронтальной — это факт.

• Стесненность узлов машинки создает трудности при разборке
• Повышенная вибрация на отжиме
• На некоторых машинах нет возможности отрегулировать по уровню задние ножки
• Коррозия верхней крышки от влаги
• Самопроизвольное открытие створок барабана при разбалансировке

• Узкая и глубокая, и идеально вписывается в ограниченные места ванны, в кладовки или на кухню
• Не нужно нагибаться для закладки белья
• Возможность прервать программу и доложить белье
• Безопасность от детей. Расположение панели управления.

Особенности и нюансы для самостоятельного ремонта вертикалок:

Устройство содержит те же элементы (прессостат, клапан забора воды, барабан, бак, плата управления, насос и так далее). Ось барабана конструктивно выполнена на двух подшипниках, на баке иногда расположен датчик само позиционирования (фиксация барабана створками вверх).

Демонтаж узлов покажем на примере Электролюкс:

1.С боковых сторон, при помощи отвертки, освобождаем панель управления 2.Потяните пластиковую панель вверх и сдвиньте на себя 3.Наклоняем на небольшой угол к себе для демонтажа проводов с разъемов платы 4.Вынимаем панель

Для снятия электронного модуля управления отсоединяем оставшиеся провода и откручиваем винты показанные на рисунке. Для быстрой и правильной сборки сфотографируйте места подсоединений шлейфов проводов.

Для снятия заливного клапана воды отсоединить от хомутов резиновые шланги и демонтировать их. Отстыковать провода и с внешней стороны нажать на отверстия для выдавливания клапана.

Для снятия боковых панелей откручиваем несколько винтов, не забудьте сохранить шайбы для заземления корпуса. Отогнуть рукой стенку снизу и сдвиньте ее вниз.

После удаления двух боковушек появился доступ к винтам демонтажа передней панели.Откручиваем их.

Для снятия датчиков NTC и само позиционирования барабана DSP достаточно снять правую стенку и демонтировать их.

Частая неисправность — нет возможности изменить программу.:

Пример — Хотпойнт Аристон ARTL 1047.

Многие «умельцы» грешат, что во всем виноват модуль управления.А нет!

Достаточно открутить два болта с тыльной стороны и извлечь панель упавления.

Вот эта самая треснутая ручка и является виновницей.Воспользуйтесь металическим кольцом (штекер от антенны для примера).

Сжимая платиковую ручку, кольцопредотвратит проскакивание программ.

Взорванный верх вертикалки Индезит, Аристон:

001 -ручка управления 002 — кнопки белые вкл-выкл/сброс 003 -панель управления белая 004 — переключатель bitron 005 — клавиши функций 007 — display 008 — ручка крышки 010 — рычаг разблокировки дозатора 011 — пружина крюка дозатора 012 — расцепления кнопка дозатора 016 — опора крышки 018 — перегородка с амортизатором 021 — устройство блокировки двери 022 — белый дозатор 023 — крышка сифона 026 — проводка панели управления 027 — 8-поз. потенциометр Бытует мнение, что две опоры барабана вместо одной – это хорошо.

Это не так, и в случае с «вертикалкой» это просто вынужденное инженерное решение. Ресурс работы подшипников барабана не увеличивается ни на минуту.

Если винты тяжело откручиваются, нагреть их паяльной лампой.

Использовать специальную смазку для сальников — Литол-24, ЦИАТИМ-221, ШРУС-4М и др.

На «Канди», чтоб поменять подшипники, нужно разобрать всю машину до винтика! А чего стоит дикая теснота в недрах «вертикалок». Порой приходится делать все буквально на ощупь.

Перечень необходимых инструментов

Для корректной разборки стиральной машины домашнему мастеру потребуются такие инструменты, как:

• гаечные ключи (размер 8, 9, 19);
• сервисный крюк;
• отвертки (классическая плоская и крестовая);
• клещи и кусачки, использующиеся для хомутов самозажимного типа;
• кусачки обычные;
• плоскогубцы с изолированной прорезиненной рукояткой;
• отогнутые длинные плоскогубцы.

Почти все эти предметы обязательно найдутся в домашнем арсенале, а недостающие позиции понадобится просто докупить в хозяйственном магазине или позаимствовать у знакомых или соседей.

Если машинка работает долго, некоторые винты могут «прикипеть» к ячейкам. Открутить их будет проблематично, поэтому есть смысл использовать WD-40. Несколько капель размягчат места соединения и поспособствуют корректному выкручиванию соединительных деталей

Кроме всех выше перечисленных предметов, стоит запастись тазиком среднего размера, куда удобно сливать оставшуюся в шлангах воду, и несколькими салфетками из микрофибры. Ими можно будет промокнуть руки, протереть внутренние детали и собрать с пола вылившиеся из трубок остатки рабочей жидкости.

Разбор стиральной машины

Особенность стиральной машины Электролюкс состоит в том, что ее корпус собран из двух половинок: фронтальной и тыльной, соединенных винтами под верхней крышкой. Для выполнения ремонта в большинстве случаев достаточно снять заднюю часть корпуса.

Процесс разборки выполняется следующим образом:

• Выкрутить два самореза, сдвинуть и снять верхнюю защитную крышку.
• С левой боковой стороны необходимо выкрутить два винта, удерживающие заднюю панель.
• Повторить действия с правой боковой стороны.
• Сзади в нижней части машины Электролюкс находятся еще два винта, которые необходимо удалить.
• Следующие два винта находятся по бокам, они закрыты заглушками. Необходимо удалить последние и выкрутить крепеж.
• Теперь панель фиксируется лишь держателем из пластика, закрепленным на двух защелках. Необходимо разжать их и поднять держатель. В некоторых моделях он состоит из двух половин, соединенных винтом. Нужно выкрутить крепеж, разжать защелки и убрать держатель.
• Теперь можно удалить заднюю панель стиральной машины.

Выполнив эти действия, пользователь может приступить к ремонту и замене таких узлов, как бак, мотор, амортизаторы, насос и помпа, ремень, сливной шланг, нагревательный элемент и т.д.

Снятие передней панели необходимо для замены подшипников. Необходимо выполнить следующие шаги:

Вытащить лоток для моющего средства, выкрутить шурупы под ним.
Снять панель управления

Она держится на защелках, действовать нужно очень аккуратно, чтобы не повредить их.
Отключать проводку нужно с осторожностью и предварительно сфотографировав подключение, чтобы не допустить ошибок при сборке.
Открыть люк, поддеть и снять хомут, заправить манжету внутрь барабана.
Снять проводку и шланг с прессостата, убрать крепеж, отсоединить деталь.
Убрать приводной ремень.
Отсоединить от двигателя проводку, удалить винты, вытащить мотор.
Вытащить нагревательный элемент, выкрутив крепеж и отключив проводку.
Отсоединить сливной патрубок, а затем и шланг, предварительно разжав хомуты.
Удалить противовесы.
Убрать амортизаторы.
Снять с пружин бак и вытащить из корпуса машины.. Для замены подшипников нужно разобрать бак

Для этого выкручивается болт и снимается шкив. После этого удаляется крепеж, фиксирующий половинки бака. После того, как бак разобран, вытаскивается барабан и производятся работы по замене подшипников

Для замены подшипников нужно разобрать бак. Для этого выкручивается болт и снимается шкив. После этого удаляется крепеж, фиксирующий половинки бака. После того, как бак разобран, вытаскивается барабан и производятся работы по замене подшипников.

В случае, если в стиральной машинке Электролюкс бак неразборный, его распиливают ножовкой. Чтобы соединить половины обратно, используют болты. Перед распилом подбирается крепеж и сверлятся отверстия по его диаметру вдоль соединительного шва бака.
