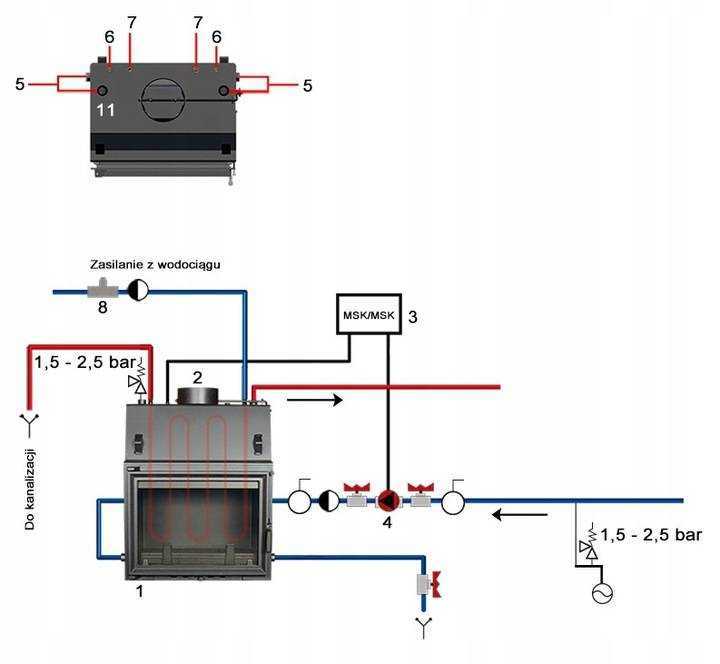

Камин в открытой и закрытой системе отопления

Выполнение подключения

Такой очаг при необходимости можно установить в помещениях с любой площадью, как на первом или втором этаже, так и в подвале.

Размещение и подключение:

1. Емкость для воды или гидроаккумулятор должен устанавливаться скрыто, его часто размещают в технических и подвальных помещениях. Данная ёмкость должна обязательно комплектоваться дополнительным змеевиком;

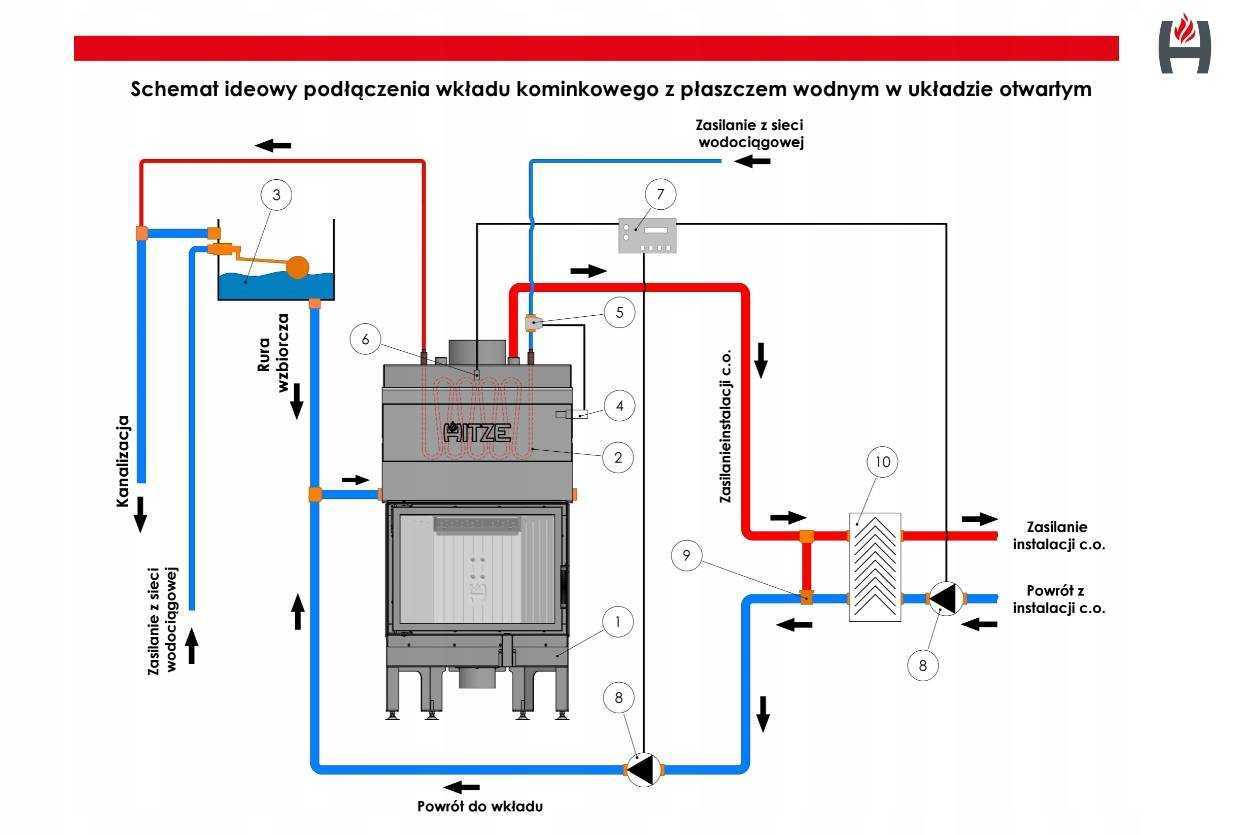

2. Монтаж может быть как открытым, так и закрытым. Это относится к радиаторам (элементы в которые поступает уже прогретая в гидроаккумуляторе вода);

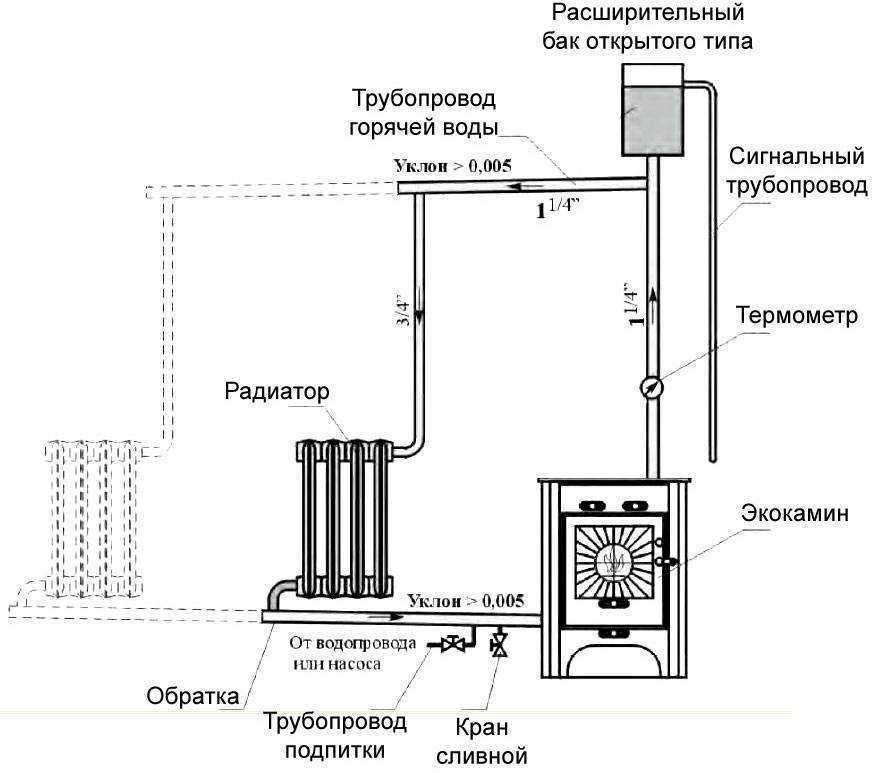

3. Открытые системы представлены расширительным баком, который размещается в верхней части дома. При этом вся лишняя вода остаётся или перекачивается обратно в первую ёмкость. Такой вариант является не очень эффективным, а открытые системы не способны отопить большие и многоэтажные дома и выступают в качестве источника дополнительного отопления, так как в процессе работы вода теряет свой удельный вес и сопротивление труб сильно увеличивается. Однако монтаж такой системы не требует установки дополнительных датчиков и элементов, что делает его простым, не затратным (теплоноситель располагается в змеевике);

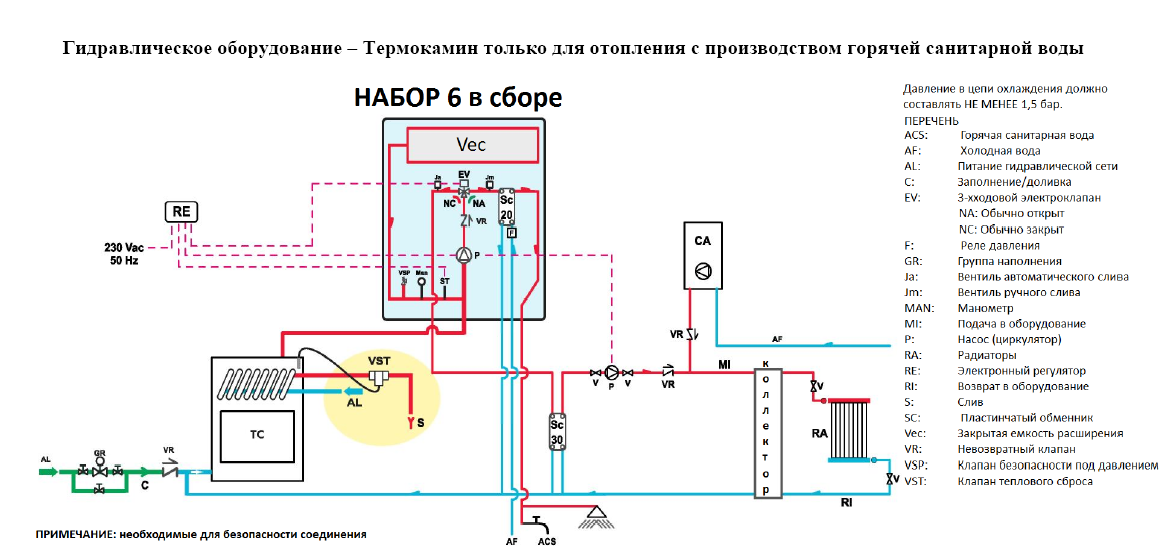

4. Закрытые системы являются более эффективными и мощными. В данном случае теплоноситель имеет мембранный тип и строение, вода тем самым поступает в его полностью закрытую конструкцию. Вода способна прогреваться до 100 градусов, после чего начинает двигаться в накопительный бойлер (посредством насоса) и поступает в систему водоснабжения дома. Для того чтобы вода в такой системе не закипела и не вышла из строя, необходимо изначально предусмотреть установку дополнительного змеевика, в который в случае неисправно работы будет подаваться холодная вода;
5. Внутреннее содержимое водяного контура включает в себя специальные датчики, способные осуществлять контроль за температурным режимом и при необходимости производить экстренное отключение.

Монтаж каминов с водяным контуром…

Монтаж каминов с водяным контуром должен производиться руками профессионала

Самые простые модели не комплектуются насосом…

Самые простые модели не комплектуются насосом и дополнительными датчиками контроля температур

Схема с указанием направленности потоков холодных…

Схема с указанием направленности потоков холодных и прогретых воздушных масс во внешней и внутренней части конструкции

Равномерное отапливание достигается посредством…

Равномерное отапливание достигается посредством подключения к системе отопления и водоснабжения частного дома

Некоторые модели могут облицовываться различными огнеупорными материалами…

Некоторые модели могут облицовываться различными огнеупорными материалами и иметь различное стилевое оформление

Для визуального ознакомления с конструктивными особенностями таких каминов и правилами монтажа, рекомендуем просмотреть видео в этой статье.

Особенности устройства и работы совмещенной обогревательной системы

Русская печь всегда была центром притяжения в деревенском доме. В ней готовили пищу, вокруг холодными зимними вечерами собиралась вся семья, каждый хотел получить свою долю желаемого тепла. Никто не стремился уединиться в дальнем углу или возле окна – оттуда тянуло сыростью и холодом. Современные печи в значительной степени унаследовали этот недостаток: рядом с ними даже жарко, но чем дальше, тем холоднее. Качественная теплоизоляция немного нивелирует этот минус, но не полностью.

Комбинированный отопительный прибор, которым является печь с водяным контуром, совмещает в себе преимущества твердотопливного котла и традиционного обогрева дровами. Ее отличие от покупного оборудования в том, что нагревается вода и стенки печи, которые вместе обогревают помещения. В отличие от металлического котла, который быстро охлаждается после прекращения топки, кирпич аккумулирует энергию и отдает ее продолжительное время.

Функцию нагрева теплоносителя, который циркулирует по трубам и радиаторам, выполняет изделие из металла, размещенное в топливнике. Существует много вариантов его исполнения, но суть всегда одна – это емкость, наполненная водой, которая имеет вход и выход, подключенные к отопительной системе. Конструкцию со всех сторон закрывает кирпичная стенка. Огонь, разведенный в такой печи, нагревает не только кожух, но и воду. Тепловая энергия отдается от нее через трубы и радиаторы в помещения, довольно удаленные от исполняющего роль котельной.

Сама печка своими стенками обогревает комнату, где размещена, и в меньшей степени смежные. Основное преимущество, которым она обладает, имея встроенный котел, что отапливает горячей водой все здание. В этом отношении она выполняет ту же функцию, что и твердотопливный котел. Отличается от большинства покупных металлических изделий тем, что используется при желании хозяев для приготовления пищи. Один из возможных вариантов такой печи – монтаж водогрейного устройства внутри варочной плиты.

Могут появиться сомнения относительно расхода дров или угля и эффективности конструкции. Обычное печное отопление за час производит около 6 тысяч килокалорий, прогревая небольшое строение из одной-двух комнат. В совмещенной модели основная нагрузка приходится на водяной котел, который производит бо́льшую часть тепловой энергии, отдает ее на площадь, значительно превосходящую ту, где находится источник. При этом количество сжигаемого топлива сопоставимо с обычной печью, а покупной котел расходует гораздо больше.

Устройство эффективное, при одновременном функционировании обоих модулей способно производить около 20 тыс. ккал в час. Этого достаточно, чтобы обогреть здание площадью 300 м2. В непрерывной топке нет необходимости, чем страдает газовая система, где автоматика отключает котел только на непродолжительное время. Достаточно поджечь дрова 2 раза в сутки и поддерживать огонь несколько часов, чтобы даже при сильном морозе в доме было комфортно.

Существуют небольшие минусы подобной системы. Встроенный теплообменник уменьшает объем топливника, печь прогревается не в такой степени, как без него. Находят компромисс между размерами в зависимости от того, на какой модуль планируется возложить большую нагрузку. Второй вариант – печь длительного горения, когда температура практически в течение суток будет одинаковой, только во время перезагрузки немного упадет. Правда, к ней предъявляются особые требования.

Дача, где хозяева бывают изредка, не подходит для водяной системы – зимой теплоноситель замерзнет. Летом варочную плиту со встроенным котлом невозможно топить – в комнатах будет очень жарко. Сливать воду нельзя по двум причинам: металл сильно разогревается без охлаждения, при постоянном использовании перегорает. Второе нежелательное последствие – трубы изнутри ржавеют, постепенно выходят из строя. В таких случаях применяют альтернативные способы приготовления пищи.

Правила монтажа водяного контура

Монтаж водяного контура должен производиться с обязательным соблюдением некоторых важных правил.

В противном случае отопительная система будет функционировать нестабильно, что приведет к определенным неудобствам.

Вот несколько рекомендаций, от соблюдения которых будет зависеть успех работы отопления:

1. Толщина стальной рубашки – минимум 4 см (иначе вода постоянно будет закипать).
2. Если это змеевик — диаметр трубок должен быть больше 3 см.
3. Если теплообменник сварить из толстого металла, вода будет медленнее прогреваться; если же из тонкого – быстро прогорит. Оптимальная толщина – 3-5 мм.
4. Если в качестве топлива будут использовать только дрова – можно применять более тонкий металл, если же уголь – более толстый.
5. Для изготовления теплообменника можно использовать швеллер – стенки его достаточно толстые, и отпадает надобность варить углы.
6. Теплообменник будет при нагревании расширяться и если не оставить ему небольшой зазор (свободное пространство в 1-1,5см), он может порвать кирпичную кладку.
7. В качестве сварочных швов на теплообменнике нужно быть уверенным на все 100%! Он будет встроен в печь и если протечёт – это обернётся переделкой всей конструкции.
8. Нужно помнить, что наличие в печи котла, уменьшает объём топочной камеры. Эти скраденные сантиметры нужно компенсировать при постройке печи.

Само по себе водяное отопление не сделает чуда, если мощности печи не хватает для площади дома. Поэтому прежде, чем приступать к работам, всё тщательно рассчитайте.

Как рассчитать мощность печи по площади поверхности. При подсчётах верх и низ не учитываются, а с боковой поверхности она отдаёт 350-500 Вт с 1 м2.

Вьюшка

Использовать их нужно с особой осторожностью, ведь если закрыть заслонку раньше времени, в дом будет проникать угарный газ. Для печи, которую будут топить исключительно углём, делать вьюшку не нужно. Для печи, которую будут топить исключительно углём, делать вьюшку не нужно

Для печи, которую будут топить исключительно углём, делать вьюшку не нужно.

Размещение печи

Продумывая, в какой комнате будет располагаться печь, примите во внимание: будут ли на ней готовить, удобно ли будет приносить дрова и топить печь, это будет самая «жаркая» комната (поэтому это не должна быть спальная или очень маленькое помещение). Присутствие печи в доме неизбежно сказывается на чистоте – потолок медленно, но неизбежно темнеет, на предметах оседают микрочастицы продуктов горения. Чтобы этого избежать, многие выносят печь в отдельную кочегарку

Решая, стоит ли организовывать отопление именно так, учитывайте, что основная часть тепла будет пропадать в никуда, а расходы на один отопительный сезон заметно вырастут

Чтобы этого избежать, многие выносят печь в отдельную кочегарку. Решая, стоит ли организовывать отопление именно так, учитывайте, что основная часть тепла будет пропадать в никуда, а расходы на один отопительный сезон заметно вырастут

Присутствие печи в доме неизбежно сказывается на чистоте – потолок медленно, но неизбежно темнеет, на предметах оседают микрочастицы продуктов горения. Чтобы этого избежать, многие выносят печь в отдельную кочегарку. Решая, стоит ли организовывать отопление именно так, учитывайте, что основная часть тепла будет пропадать в никуда, а расходы на один отопительный сезон заметно вырастут.

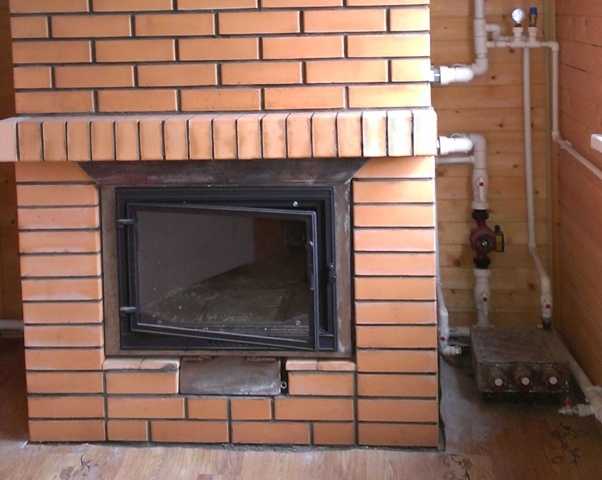

Печь с водяным контуром в интерьере помещения

Оптимальный вариант – разместить печной массив в доме, а в кочегарку повернуть стенку с топкой. Всё тепло будет передаваться жилой площади, а грязь и копоть останутся в подсобном помещении.

Итак. Водяное отопление от кирпичной печки – это дёшево и сердито. Организовать просто. Не требуется специального сервисного обслуживания, а если что-то пойдёт не так, переделать дешевле, чем, скажем, везти дорогостоящий агрегат в сервисный центр.

Существует множество вариантов оформления кирпичной печи. Это и покраска, и изразцы, кафель, побелка, стеклообои, отделка декоративным кирпичом и камнем. Так что отопительный прибор превратится в украшение любого жилища.

Преимущества и недостатки водяного контура

Преимущества печного отопления:

• Нагрев обеспечивается традиционным российским топливом — дровами, не требуется электроэнергии или газа, что позволяет обустраивать независимое собственное отопление.
• Совмещение функций обогрева, горячего водоснабжения и приготовления пищи.
• Возможность использования в качестве камина.

Преимущества водяного контура:

• Возможность равномерного обогрева большого помещения путем правильного размещения радиаторов.
• Теплоотдача воды значительно выше, чем у воздушного конвекционного потока за счет высокой удельной теплоемкости (4,2 кДж/кгхград);
• Возможность доставки теплоносителя на значительные расстояния, обеспечивая теплом удаленные помещения дома.
• Абсолютная безвредность воды для человека и ее негорючесть.

Нельзя не отметить и определенные недостатки таких видов отопления:

• Инерционность системы, т.е. необходимость времени для заполнения системы водой и ее первоначального разогрева.
• Сложность регулировки температуры в помещении.
• Необходимость постоянного участия человека для закладки дров.
• Невозможность использования печи при отсутствии воды в водяном контуре, что автоматически «включает» отопление летом при приготовлении пищи.
• опасность замерзания воды зимой внутри системы, если печь длительное время не используется. Это требует сливать ее на время бездействия и заполнять заново при возникновении потребности в отоплении.
• Коррозионная активность воды увеличивается при ее насыщении кислородом, а вода с повышенной жесткости вызывает появления накипи внутри труб и приборов, что вызывает необходимость периодического контроля состояния металлических элементов.

Кроме того,при обширной отопительной системе циркуляция теплоносителя обеспечивается насосом, а для него нужна электроэнергия

В таких случаях исчезает важное преимущество — электрическая независимость печного отопления. Не следует также забывать о необходимости надежного и безопасного дымохода

Немного психологии и истории

Объяснение на самом деле очень простое – в первую очередь “виноваты” кинофильмы с популяризацией данного образа. Взять того же Шерлока Холмса или голливудское кино про Рождественские праздники.

В старину дома в Европе никогда не отапливались целиком. Обычно обогревалось только одно из помещений, где постоянно находились люди – гостиная или спальня.

Камины как раз и располагались в данных комнатах. Это было место сосредоточения всей жизни.

Во всем доме было холодно и только возле камина можно было согреться.

Именно эта историческая составляющая и является причиной того, что в европейских домах до сих пор камины делают центром всего дома.

Мы ежедневно смотрим весь этот скрытый посыл по TV, впитываем его с младых ногтей и незаметно сами для себя в один прекрасный день приходим к “самостоятельному” умозаключению: “Я тоже хочу в своем доме камин”.

Именно так это и работает. И как только вас посетила данная мысль, вы тут же должны задать себе вопрос — “А зачем?”

Строительство каминов с водяным контуром

Все работы можно разделить на два этапа:

• Возведение корпуса источника тепла, то есть самого камина;
• Монтаж теплообменника.

Строительство корпуса камина

Возведение корпуса камина следует начать с поиска парадной схемы кладки. При выборе материалов отдайте предпочтение тем, которые позволяют возвести камин с водяной рубашкой. Для обеспечения герметичности применяются обычно стальные листы.

Возведение камина начинается с монтажа фундамента. Для его заливки потребуется:

• Доски для монтажа опалубки;
• Рубероид;
• Щебень;
• Песок;
• Цемент.

Размер основания должен быть несколько больше габаритов будущего камина. Для обеспечения гидроизоляции готового фундамента на него укладывается рубероид. После этого можно приступать к кладке. Для строительства корпуса применяется огнеупорный кирпич, топка собирается из жаростойкого шамотного сорта. Специальная глиняная смесь используется в роли раствора. Изготавливать ее самостоятельно не рекомендуется. Специалисты используют готовые дозированные составы.

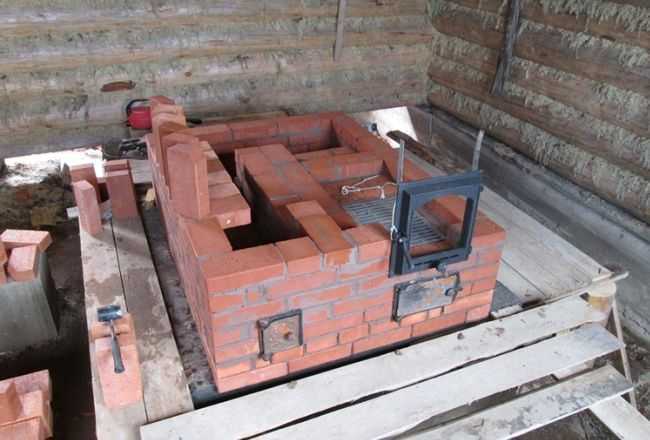

Собирать кладку следует из горизонтальных основных рядов

На этом этапе важно следить за точным позиционированием в горизонтальной плоскости. После этого собирается зольник, далее мастера выкладывают топку камина

Финальная часть укладки значительно отличается от строительства классического камина. На этом этапе требуется укладка теплообменника.

Организация теплообменника

Простейший тип теплообменника — небольшой бак с двумя фланцами для подключения труб. Через первую трубу поступает холодная вода, через вторую отводится подогретая. В связи с вредным воздействием открытого пламени, перепада температур, негативного воздействия продуктов горения прослужит недолго. В качестве материала для теплообменника должна использоваться листовая сталь толщиной не менее 4 мм.

Точные размеры резервуара определяются конструкцией камина. Для повышения эффективности рекомендуется использовать теплообменники в виде змеевика. Такие конструкции состоят из секций и регистров, собраны в виде лабиринта.

После изготовления теплообменника он встраивается в тело камина. После этого формируются специальные подставки, на которые резервуар будет опираться. Монтаж производится таким образом, чтобы сгоны теплообменника были вне камина. Это позволяет обеспечить возможность ремонта в случае поломки.

После монтажа теплообменника завершается сборка топливной камеры камина. Она перекрывается кладкой с обязательной организацией дымового отверстия. В заключении возводятся дымоход.

После того как кладка полностью высохнет, на это потребуется не менее 10 дней, система впервые может быть наполнена водой. При первичном запуске необходимо проверить на отсутствие течей. В открытой системе течи приводят к снижению объема воды, в закрытой же они станут причиной отсутствия циркуляции.

Если камин будет использоваться в качестве резервного источника тепла, должна быть предусмотрена система включения и отключения контуров от него. Использование перепускного клапана позволяют прекратить подачу воды.

Конструктивные особенности печи с контуром

Печка с отопительным контуром обеспечивает равномерный и быстрый нагрев помещения благодаря теплоносителю (вода или другая жидкость), который находится внутри системы. Тепловая энергия, выделяемая при топке, используется для обогрева помещения и нагрева воды в системе.

Отопительное оборудование такого типа оснащается металлическим нагревательным контуром. Он представляет собой резервуар со штуцерами и подведенными к ним трубами.

Современные печи с контуром для отопления выполняются из металла или огнеупорного кирпича, с различным размещением каменки, а также с водяной емкостью.

https://youtube.com/watch?v=aUj_c4Eb9Bk

Конструктивно печной котел представлен двумя видами:

• Котел в дымоходе. Подобное устройство отличается высокими эксплуатационными характеристиками, продолжительным сроком службы и простотой использования. Единственный недостаток конструкции – невозможность обогреть большие помещения.
• Котел в топке. Он предназначается для обогрева больших площадей, отличается доступностью и долговечностью. К недостаткам можно отнести близкий контакт с открытым огнем, что приводит к сильному перегреву и разрушению металлических элементов конструкции. Кроме того, высокая температура отопительного контура приводит к быстрому образованию сажи и снижению КПД устройства.

Плюсы и минусы водяных каминов

К достоинствам можно отнести:

• Совмещение функциональности отопления с эстетической привлекательностью печи;
• Могут устанавливаться в любом месте дома при соблюдении пожарной безопасности;
• Дают такое количество тепла, которого достаточно для эффективного обогрева домов разных площадей;
• Печи с открытой системой не требуют подключения электроэнергии. Благодаря естественной циркуляции обеспечивается полная автономность отопительной системы;
• Благодаря постоянному отводу тепла, металлическая топка не перегревается, в результате чего водяной камин долговечен;
• Некоторые модели обладают возможностью приготовления пищи;
• Безопасность, с точки зрения экологии, топлива и доступность;
• Полная интеграция камина в уже существующую систему отопления.

К недостаткам относятся:

• Низкий показатель коэффициента полезного действия. Изготовители чаще всего указывают КПД от 80 процентов, но, учитывая мнение большинства специалистов, данные показатели завышены;
• Работа системы осуществляется в ручном режиме. Подкидывать топливо и растапливать печь можно только вручную. Единственным параметром контроля может выступать температура теплоносителя, однако, корректировать оперативно ее довольно сложно;
• Нет возможности использования водяного камина как основной отопительной системы в тех регионах, где очень холодные зимы. При этом его параллельное применение дает до 35 процентов экономии топлива.

Как сделать своими руками

Если вы намерены самостоятельно оборудовать свой загородный дом печью — камином с водяным контуром, то вдумчиво оцените свои возможности и способности.

Существует достаточно много готовых устройств подобного типа, которые можно купить в собранном состоянии, установить в удобном месте, подвести дымоход и осуществить подключение к системе водяного отопления. Обязательно для установки такой конструкции необходимо подготовить специальное основание: фундамент и облицованную плиткой около каминную площадку. Последняя особенно необходима в том случае, если пол в доме деревянный, так как выпадающие из топки камина мелкие угольки могут стать причиной пожара.

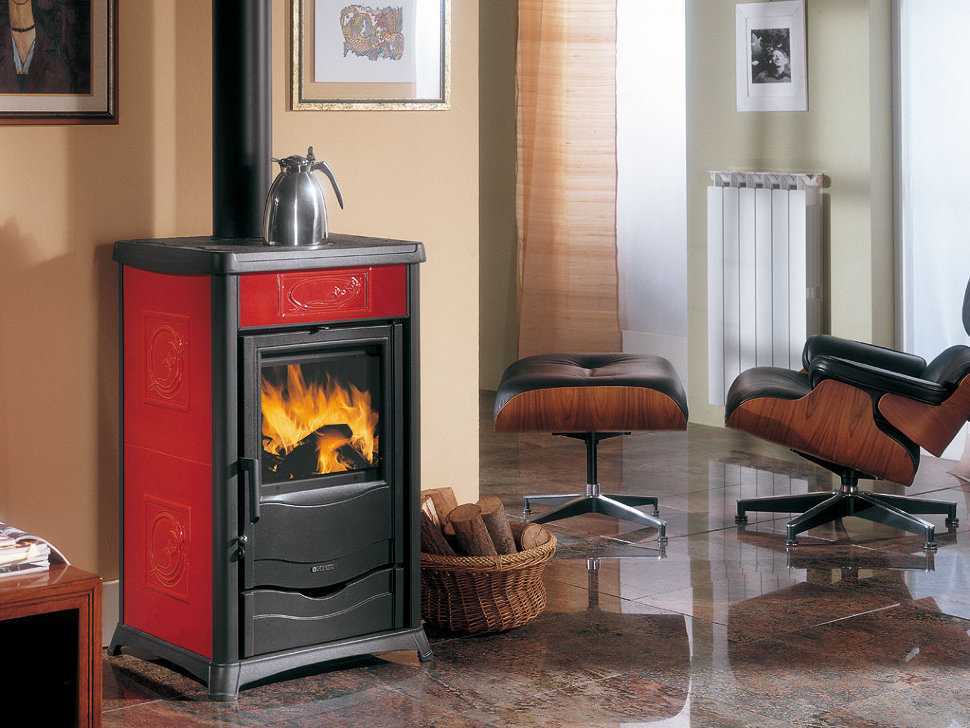

Обычно такие печи имеют прозрачную дверку из термостойкого стекла, через которую можно любоваться языками горящего пламени. В случае необходимости подобное устройство можно перебазировать на новое место, не теряя при этом его эксплуатационных качеств.

Можно также своими руками построить открытый камин с водяным контуром из кирпича, который прослужит вам всю жизнь.

Для начала необходимо определиться с размерами камина и его постоянным местом расположения, ведь кирпичный камин с теплообменником перенести на новое место будет невозможно. Размер камина должен быть соразмерным с высотой потолков и окружающим интерьером. Вокруг камина должно быть достаточно места для того, чтобы можно было разместиться всем гостям дома.

Если вы опытный строитель, вам не нужно ограничивать себя в выборе дизайна.

Основные элементы открытого камина с водяным контуром:

1. Прочный фундамент, который заливают из бетонного раствора, либо выкладывают из кирпича;
2. Топка с контуром водяного отопления;
3. Портал с выемкой под топку (который затем покрывается каменной или плиточной облицовкой);
4. Дымоход;
5. Элементы обкладки портала;
6. Система подключения к отоплению.

Большинство конструкций используют кирпич, который является наиболее экономичным материалом для создания как фундамента, так и скелета камина.

Топка для камина выбирается с расчётом её примерной производительности и исходя из размеров помещения. Желательно приобретать более мощное устройство, примерно с запасом на 25-30% от необходимого потребления.

Важна конструкция топки и её тип. Бывают угловые и встраиваемые топки — вкладыши, но все они требуют грамотной установки и последующей облицовки.

Все каминные топки с водяным контуром обеспечивают нагрев не только теплоносителя, но и окружающего пространства. Этот факт обязательно надо учитывать при монтаже и соорудить портал под печку камина в точном соответствии с указанными в документации чертежами.

При создании кирпичного портала обязательно применение огнеупорного керамического кирпича. Другим вариантом является использование пеноблоков, которые укладывают на огнестойкий клей и укрепляют посредством армирования.

Обустройство дымохода должно соответствовать нормам пожарной безопасности, для чего необходимо пригласить специалиста и получить необходимые разрешительные документы от службы пожаронадзора.

Для придания камину привлекательного внешнего вида и создания романтической обстановки поверхность портала облицовывают натуральным или искусственным камнем, изразцами либо плиткой.

Подключить самодельный камин со встроенным водяным контуром нужно очень грамотно, так как от этого во многом будет зависеть эффективность его работы.

Важные условия, благодаря которым водяной контур будет защищён от перегрева:

1. Создание при подключении так называемой «группы безопасности», которая необходима для того, чтобы в случае экстренного повышения давления в системе можно было срочно его понизить;
2. Монтаж «узла подмеса» с клапаном регулировки, чтобы перенаправлять часть горячей воды в другой контур, например, в систему «тёплый пол»;
3. Установка расширительного бака. В случае, когда монтируется закрытая система отопления, устанавливается мембранный бак, предотвращающий попадание внутрь труб кислорода. Для открытых систем отопления предусмотрен вариант в виде ёмкости, встроенной в наивысшей точке системы;
4. Использование металлических труб при соединении элементов системы отопления. Поскольку нагрев воды может достигать температуры её кипения, трубы из металлопластика или ПВХ могут прийти в негодность. Лучшим выбором являются трубы из металла. Прекрасным выбором будут трубы из меди, так как они долговечны и на них не образуется внутренних отложений (ржавчины). Однако в этом случае обязательно использование латунных переходников и медных радиаторов, так как недопустимо смешения при монтаже одной системы изделий из меди и алюминия, это может стать причиной аварии.

Производители

На российском рынке пеллетные камины представлены в основном европейскими моделями и китайскими. Вторые дешевле первых в несколько раз, хотя говорить о низком их качестве не приходится. Китайские агрегаты работают не хуже.

До недавнего времени существовала одна проблема. Эффективнее всего и европейские, и азиатские образцы работали на пеллетах диаметром 6 мм. В России же было налажено производство гранул 8 мм. Конечно, 6-миллиметровые тоже выпускались, но они были дороже и продавались не во всех регионах. Европейцы среагировали быстрее, поэтому сегодня можно приобрести приборы, которые прекрасно работают и на 8 мм пеллетах.

Как устроены камины с воздуховодами?

Камин с воздушным отоплением устроен проще, по сравнению с аналогичным оборудованием, но имеющим водяной контур. Именно потому изготовить в кустарных условиях первый вариант намного легче, чем сделать камин с водяным отоплением своими руками. Этим и объясняется популярность воздушного контура в частных домах. Такая разводка выступает прекрасным альтернативным способом обогрева помещения, когда основной (газовый или электрический котел) по каким-то причинам перестали функционировать.

Воздушный метод обогрева.

Камины для воздушного отопления дома схожы по строению с аналогами, имеющими водяной контур. Интерес составляет процесс выведения продуктов горения из системы.

Камера I. Она расположилась под металлическим конвектором. Она оснащается вентилятор, который подает горячий воздух. Последний поступает из топочной зоны. Камера I оснащается рядом труб. Они монтируются к боковым стенкам дымоотвода камина. Эти трубки заканчиваются клапанами. Подобное устройство необходимо, если отключат электричество и приточная вентиляция перестанет работать.

Камера II. Через нее происходит забор холодного воздуха через боковые решетки-вентиляторы внешней оболочки камина. Холодный воздух согревается металлическим корпусом нагревательного элемента и трубами, через которые происходит отвод продуктов сгорания топлива. Дымоотвод может разогреваться до 700°C. Именно в нем происходит окончательное догорание газа, образованного в результате горения топлива, и твердых частиц.

Чтобы существенно увеличить теплообмен между дымоходом и поступающим в камеру II холодным воздухом, поверхность первого увеличивают за счет ребристых обручей. Также дымоход оснащается заслонкой. С ее помощью механически можно регулировать тягу в камине, а следовательно, и интенсивность горения. Из камеры II теплый воздух либо равномерно распределяется в пространстве около камина через специальные отверстия, либо поступает в воздуховоды, которые расходятся от нагревательного элемента по всему дому.

Камера III. Декомпрессионная камера. Она необходимо для того, чтобы отопление камином с воздуховодом было безопасным. Она играет роль изоляционного пространства между перекрытием дома и горячей дымоотводной камерой.

Обвязка камина с воздушным обогревом.

Как работает камин?

Принцип работы камина с воздуховодами основывается на правильной подаче свежего воздуха извне и своевременном отводе продуктов горения.

Подача воздуха в камин может производиться двумя способами:

• непосредственно из жилого помещения;
• при помощи воздуховода извне дома.

Первый способ отличается простотой в монтаже. Для этого необходимо правильно рассчитать площадь помещения, где монтируется камин, согласно мощности его топочной камеры. Так, для сгорания 1 кг дерева необходимо 8 м.куб воздуха. Исходя из этого, нетрудно подсчитать, что нагревательный элемент со средней мощностью должен устанавливаться в комнату с кубатурой не менее 30 м.куб. В противном случае в доме создаются неблагоприятные условия для жизни человека и даже аварийная ситуация.

Преимущество второго способа – нет зависимости между мощностью оборудования и кубатурой помещения, где оно монтируется. В данном случае забор воздуха для горения проводится с улицы. Для этого под полом в доме к камину прокладываются воздуховоды круглого или прямоугольного сечения, выполненные из оцинкованной стали или ПВХ материала. На конце трубы, выходящей на улицу, должна располагаться решетка. Она защищает воздуховод от грызунов и насекомых. Также важны, в данном случае, фильтры. Они призваны очищать подаваемый воздух от пыли. Они монтируются в клапан непосредственно перед камином.
