Особенности монтажа системы отопления «ленинградка»

Виды

1. Вертикальная однотрубная система обогрева предусматривает наличие:
   • циркуляционного насоса для увеличения движения теплоносителя;
   • байпасов на радиаторах, обеспечивающих ремонт элементов без общего отключения.

   Способ перемещения теплоносителя с помощью насоса называется принудительным. Однако он не является обязательным элементом. Работа может осуществляться естественным образом. Для этого необходимо при монтаже выполнить наклон магистрали с использованием труб большого диаметра.

2. Горизонтальную схему установки нужно тщательно рассчитать при разработке проектной документации. Особенностью этого вида системы считается установка магистральной трубы на поверхность пола или в его плоскость под наклоном движения теплоносителя. Высокую степень теплоотдачи обеспечит проведение работ по теплоизоляции магистрали.Радиаторы горизонтальной схемы должны устанавливаться на одной высоте. Наличие кранов Маевского обеспечит выпуск воздуха из системы при запуске.
3. Использование двухтрубного соединения гарантирует равномерное распределение теплоносителя по всей отопительной конструкции за счёт подачи горячей жидкости одной трубой и отводом другой.Двухтрубная схема может включать нижнюю и верхнюю разводку.Нижняя разводка предполагает расположение магистрали ниже уровня радиаторов. Это обеспечивает удобный спуск воздуха с помощью кранов. Уклон контура предотвращает образование пробок.Верхняя разводка подразумевает расположение подающей трубы выше уровня отопительных приборов. Чаще всего монтаж осуществляют в чердачном помещении или в плоскости потолка. Вверх поступающая вода, спускается по стоякам к радиаторам. Отводная труба находится ниже радиаторов. Установка расширительного бака поможет избежать образования воздушных пробок, и урегулирует давление внутри системы.

В Ленинградке циркуляция теплоносителя происходит естественным или принудительным способом. Подъем жидкости на высоту при вертикальном типе схемы намного эффективней осуществляется при наличии насоса.

Затраты на энергоносители существенно снижаются за счёт напора в отопительной системе, который быстро и равномерно распределяет тепло по трубопроводу и радиаторам. В этом и заключается принцип принудительной циркуляции. Естественная циркуляция предполагает движение жидкости с помощью гравитации и разнице температурных режимов теплоносителя.

Эффективная работа системы обусловлена соблюдением требований:

• расположение котла должно быть ниже радиаторов (подвал – идеальное место для установки отопительного оборудования);
• максимальная длина магистрали не должна превышать 30м;
• рекомендуемый диаметр труб – от 32 до 40мм (в том числе металлопластиковые изделия).

Преимущества и недостатки системы

Главные преимущества «Ленинградки» — простота монтажа, высокий КПД, экономия на расходных материалах, монтаже (штроба формируется для одной трубы или не делается вовсе, если выбран открытый тип установки). Благодаря внедрению байпасов, шаровых кранов, контрольной панели, появилась возможность регулировать температурный режим в комнатах без понижения уровня тепла в других помещениях; производить замену, ремонт радиаторов без остановки системы.

Основным недостатком системы является сложность расчетов, необходимость балансировки, которая часто выливается в дополнительные расходы — установку дополнительного оборудования, ремонтные работы и др.

Как можно регулировать температуру в ленинградке

Создать в помещении наиболее благоприятные условия позволяет регулировка батарей. Например, в детской требуется больше тепла, чем в кухне или гостиной. температура. Можно ли в однотрубной системе сделать нечто подобное?

Способ 1

Регулировать ленинградку вполне возможно. Для этого в байпас, проходящий под батареями, встраивается игольчатый кран. Он предназначен для плавного регулирования расхода теплоносителя. При повороте вентиля можно увеличить или уменьшить его прохождение через батарею.

При открывании крана вода будет проходить по пути наименьшего сопротивления, то есть по байпасу. Соответственно, радиатор нагреется меньше. И наоборот, при перекрывании крана, поток теплоносителя через батарею будет максимальным.

Способ 2

Есть еще один вариант регулирования температуры в комнатах, но, к сожалению, не дающий 100%-ной гарантии. Для увеличения теплоотдачи последних радиаторов к ним присоединяются дополнительные секции. Причем температура теплоносителя может даже несколько снижаться. Но иногда наращивание батареи остается единственно возможным способом, который позволяет исправить ситуацию без кардинальных изменений во всей отопительной системе.

Способ 3

В случаях, когда длина ветки очень большая, ее можно разделить на 2 отдельных однотрубных контура. Это должно привести к сглаживанию температур на первом и последнем радиаторе по ходу движения теплоносителя.

При всей простоте такого решения есть несколько подводных камней. Если трубы подключить в неправильном месте, одна из линий будет греть неэффективно или совсем не работать.

Подбор диаметра труб отопления — Teplopraktik

Диаметр труб отопления зависит от того какой объем теплоносителя будет проходить через них. Очевидно, что на главном подающем трубопроводе, идущем от отопительного котла, диаметр будет больше, на ветке с тремя радиаторами он будет еще меньше, а на конечном радиаторе он будет самым маленьким. Соответственно диаметр трубы будет зависеть от общей тепловой мощности радиаторов, который питает данный трубопровод.

Кроме того диаметр трубопровода зависит от скорости движения теплоносителя в системе и от перепада температур подача/обратка. Чем выше этот перепад, тем меньше требуется диаметр трубопровода. Стандартный перепад температур – 20°С. В более комфортных системах этот перепад меньше – 10°С.

Отопительная система с циркуляционным насосом характеризуется высокой скоростью теплоносителя, система же с естественной циркуляцией обладает низкой скоростью, поэтому это обязательно надо учитывать при подборе труб отопления. Не стоит закладывать в расчет трубопроводов слишком большую скорость движения воды в трубах, т.к. это создаст различные неприятные шумы и журчание в трубах. При слишком низкой скорости же возникает риск образования воздушных пробок в системе. Скорость движения в трубах должна быть в пределах 0,4 – 0,6 м/с. Самотечная система характеризуется значительно более низкой скоростью теплоносителя, поэтому диаметр труб нужно выбирать больше.

Поэтому ниже мы укажем таблицы подбора диаметра труб для различных систем с указанными параметрами. В таблице используется подбор диаметра труб из различных материалов. Стальные трубы ВГП имеют обозначение по внутреннему диаметру, тогда как полипропиленовые, металлопластиковые и трубы из сшитого полиэтилена имеют обозначение по наружному диаметру. Это учтено в таблице подбора диаметров трубопроводов.

Тепловая нагрузка, кВт	Необходимый внутренний диаметр трубы, мм	Подбор трубы для необходимого внутреннего диаметра:
ВГП стальные	Полипропилен	Сшитый полиэтилен
50	39	1,5 дюйма (40мм)	50	50
40	35	1,5 дюйма (40мм)	50	50
30	30	1,25 дюйма (32мм), дюйм с четвертью)	40	40
20	25	1 дюйм (25мм)	32	32
15	21	1 дюйм (25мм)	32	32
12	19	3/4 дюйма (20мм)	25	25
10	17	3/4 дюйма (20мм)	25	25
8	16	3/4 дюйма (20мм)	25	25
6	14	1/2 дюйма (15мм)	20	20
5	12	1/2 дюйма (15мм)	20	20
4	11	1/2 дюйма (15мм)	20	20
3	10	3/8 дюйма (10мм)	16	16
2	8	3/8 дюйма (10мм)	16	16
1	6	3/8 дюйма (10мм)	16	16

Тепловая нагрузка, кВт	Необходимый внутренний диаметр трубы, мм	Подбор трубы для необходимого внутреннего диаметра:
ВГП стальные	Полипропилен	Сшитый полиэтилен
50	55	2 дюйма (50мм)	63	63
40	48	2 дюйма (50мм)	63	63
30	43	2 дюйма (50мм), либо 1,5 дюйма (40мм)	63	63
20	35	1,5 дюйма (40мм)	50	50
15	30	1,25 дюйма (32мм)	40	40
12	27	1,25 дюйма (32мм)	40	40
10	25	1 дюйм (25мм)	32	32
8	22	1 дюйм (25мм)	32	32
6	19	3/4 дюйма (20мм)	25	25
5	17	3/4 дюйма (20мм)	25	25
4	16	1/2 дюйма (15мм)	20	20
3	13	1/2 дюйма (15мм)	20	20
2	11	1/2 дюйма (15мм)	16	16
1	8	1/2 дюйма (15мм)	16	16

Тепловая нагрузка, кВт	Необходимый внутренний диаметр трубы, мм	Подбор трубы для необходимого внутреннего диаметра:
ВГП стальные	Полипропилен	Сшитый полиэтилен
30	48	2 дюйма (50мм)	63	63
20	39	1,5 дюйма (40мм)	50	50
15	34	1,5 дюйма (40мм)	50	50
12	30	1,25 дюйма (32мм), (дюйм с четвертью)	40	40
10	28	1,25 дюйма (32мм), (дюйм с четвертью)	40	40
8	25	1 дюйм (25мм)	32	32
6	21	3/4 дюйма (20мм)	25	25
5	19	3/4 дюйма (20мм)	25	25
4	17	3/4 дюйма (20мм)	25	25
3	15	3/4 дюйма (20мм))	25	25
2	12	1/2 дюйма (15мм)	20	20
1	10	1/2 дюйма (15мм)	20	20

Пример использования: двухтрубная система с циркуляционным насосом, общая мощность 18 кВт.

Разводка выполнена полипропиленовой трубой, условное обозначение — ПП.

Как видим из схемы — вначале из котла выходит полипропиленовая труба, диаметром 40мм, внутренний просвет у нее 25мм, что соответствует металлической ВГП трубе в 1 дюйм (25мм). Далее идет отвод на бойлер (4 кВт) и теплые полы (2 кВт) двух ПП труб, диаметром 16мм. После этого часть теплоносителя отделилась, поэтому нет необходимости в такой толстой трубе. На отопление 1-ого и 2-ого этажей уже пойдет более тонкая труба — 32мм, она пойдет до первого тройника. На тройнике отделяется ветка на 1-ый этаж, диаметром 25мм, и на 2-ой этаж, также диаметром 25мм. К конечным радиаторам уже подходит полипропиленовая труба диаметром 16мм. И на 3-х последних радиаторах также идет заужение подающей трубы до 16мм.

В однотрубной системе, в отличие от двухтрубной по одному трубопроводу подается весь теплоноситель системы. Поэтому в такой системе весь трубопровод (после ответвления трубы на бойлер и теплый пол) будет диаметром 32мм, а к отдельным радиаторам от основного трубопровода будут подходить трубы 16мм.

teplopraktik.ru

Плюсы и минусы системы

К достоинствам «ленинградки» можно отнести:

• Простоту. Несмотря на некоторые усложнения по сравнению с традиционной однотрубной системой, «ленинградка» очень проста. Ее монтаж под силу даже тому, кто не обладает специфическими знаниями и навыками в соответствующей области.
• Экономность. На «ленинградку» тратится на 20 % — 30 % материала меньше. Но тут сразу нужно оговориться – преимущество актуально только в сравнении с двухтрубной системой. Если брать однотрубную, то она окажется даже несколько экономичнее (из-за того, что батареи подключаются последовательно и к ним не делают отводы).
• Возможность тонкой настройки. Если установить на каждый байпас по игольчатому регулятору, появляется возможность регулировать температуру отдельно взятой батареи.
• Простота обслуживания. Если речь идет о традиционной однотрубной системе, для замены батареи ее придется полностью освобождать от воды. В случае с «ленинградкой» это не нужно – достаточно перекрыть байпас. Вода продолжит циркулировать по нижнему контуру. Правда, чтобы появилась такая возможность, нужно оборудовать байпасы кранами.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Еще один плюс – универсальность. «Ленинградку» можно реализовать где угодно: в дачном домике, одно- или двухэтажном коттедже. И даже в городской квартире.

Впрочем, у системы есть и недостатки. Вот основные:

• Неравномерность нагрева радиаторов. Проблему не решает даже игольчатый кран в байпасе. Правда, возникает она не при всех видах подключения. Но об этом – чуть позже.
• Невозможность подключения дополнительного нагревательного оборудования. Например, теплого пола. Но это не недостаток исключительно «ленинградки» — минус характерен для любого однотрубного отопления.
• Необходимость применения труб большого диаметра. Минимальный должен составлять не меньше 2,5 см. Если взять меньше, будет сложно подобрать подходящие байпасы для радиаторов. Из-за этого нередко происходит падение давление в системе. В результате вода не может нормально циркулировать. Проблему решают установкой патрубков меньшего диаметра, которые создают нужный напор.

Классическая схема «ленинградки»

Классическую схему ленинградки рекомендуют использовать для дома в 1-2 этажа. Количество обогревательных приборов не более 5 шт. Если в помещениях установлено больше радиаторов, то делается определённый расчёт по мощности оборудования. Классическую схему используют для обогрева помещений общей площадью не более 200 м2.

1. Паровое отопление «ленинградка» однотрубное, закрытое, с низким давлением пара.
2. В самой низкой точке дома, в подвале, располагают котёл. Он может быть дровяным, работать на газе или на дизельном топливе. Если используется электрическая печь, то её можно устанавливать в помещении.
3. В котле находится камера сгорания. В ней располагают парогенератор. При запуске системы парогенератор заполняют водой.
4. Под действием высоких температур в котле и определённого давления, в теплогенераторе образуется пар. Он выходит по трубам в магистраль.
5. Магистраль парового отопления «ленинградка» составляют трубы, расширительный бак, и обогревательные приборы.
6. По пароотводу теплоноситель поднимается вверх в расширительный бак.
7. Из бака отходит труба к радиаторам. Её располагают под наклоном 1 мм на 1 погонный метр. Наклон улучшает прохождение пара к приборам. Радиаторы соединены поочерёдно. Самая высокая температура приходится на первый прибор. Достигая последнего радиатора, пар немного остывает.
8. Отдавая тепло, пар образует конденсат, который оседает на нижней стенке трубы. Он стекает по той же магистрали, где находится пар, поэтому система называется однотрубной.
9. Конденсатопровод устанавливают под наклоном к печи. Достигнув теплообменника, жидкость вновь нагревается и преобразуется в пар. Процесс возобновляется.

Классическое отопление «ленинградка» является гравитационной. Пар и конденсат движутся под действием земного протяжения, поэтому паропровод к радиаторам и нисходящий конденсатопровод к котлу монтируют под небольшим уклоном.

2 Виды схем и разводок

На очереди к рассмотрению у нас монтаж ленинградки своими руками, однако обсуждать монтаж можно только после того, как мы рассмотрим все виды и особенности возможных разводок труб, применимых к ленинградке.

Радиаторы подключенные по горизонтальной схеме

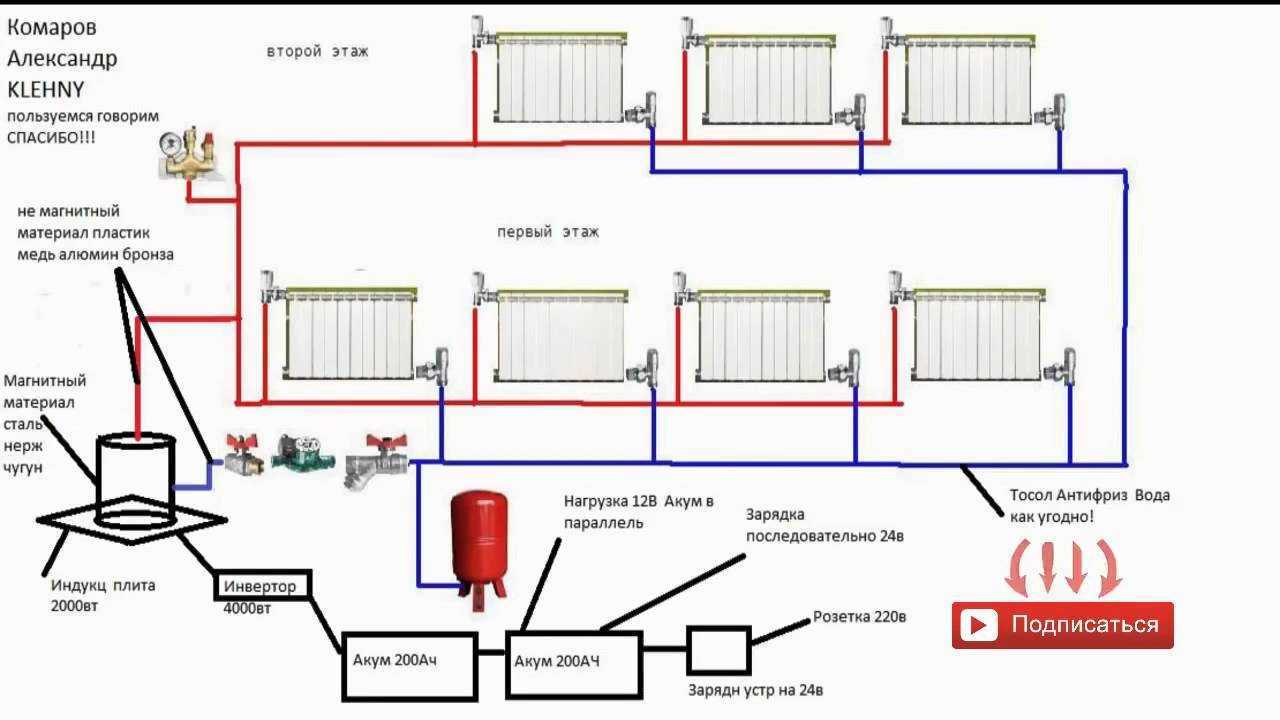

Для примера возьмем трубопровод двухэтажного дома, как самый распространенный вариант. Для таких зданий ленинградку можно разводить горизонтально, вертикально, либо по комбинированной схеме.

Горизонтальная разводка – популярнейший и эффективнейший вариант. Это классическая схема расположения труб, где контур прокладывается горизонтально, от радиатора к радиатору, последовательно подходя к каждой комнате, а затем возвращаясь к обогревателю либо смесительному узлу.

Для стандартного частного дома одно или двухэтажного типа ничего лучше еще не придумали.

Вертикальная разводка предусматривает монтаж своего рода стояков, когда контур идет зигзагообразно, сверху вниз. Для малоэтажной застройки такой вариант делать нерентабельно. Впрочем, его часто комбинируют с горизонтальной разводкой, дабы иметь возможность подавать нагретый носитель на все этажи дома.

Есть нюансы и со схемой подключения самих радиаторов. В ленинградке используются подключение нижнее или диагональное.

В первом случае труба отопления проходится по нижней линии всех радиаторов, как правило, на высоте 20 см от пола. Во втором же вход контура в радиатор находится в верхней части с одной стороны, а выход в нижней части с противоположной. Таким образом, удается реализовать почти что естественную циркуляцию жидкости в трубах, но без насоса.

Радиатор в ленинградке с диагональным подключением и байпасом

Монтаж современных схем также предусматривает формирование байпасов. Байпас – обводная секция отопительного контура, предназначенная для специфичной задачи.

Любая отопительная система, особенно если это касается дома двухэтажного либо одноэтажного, но с большой площадью, страдает от постепенного снижения температуры носителя.

Вода, проходя через радиаторы остывает, отдавая им свое тепло. На последних секциях разница температур может быть очень ощутимой. Решается это с помощью монтажа дополнительной ветки труб под радиаторами.

Она пропускает часть жидкости параллельно радиатору, та в свою очередь не остывает, что позволяет минимизировать разницу температур.

2.1 Монтаж

Рассмотрим этапы работы, по которым осуществляет монтаж системы своими руками.

1. Проектируем схему, рассчитываем свойства контура, диаметр труб, протяжность, выбираем комплектующие.
2. Закупаем все необходимое.
3. Осуществляем монтаж обогревателя.
4. Устанавливаем радиаторы.
5. Последовательно подключаем их к трубопроводу.
6. В случае проблем с циркуляцией (а они наверняка появятся если длина вашего контура больше 50 метров или дом имеет несколько этажей с единым обогревателем) занимаемся установкой циркуляционного насоса.
7. Устанавливаем дополнительные шаровые краны на входы в радиаторы, термические датчики и т.д.
8. Тестируем систему.

Если работаете своими руками, то старайтесь выполнять монтаж в строгой последовательности. Рекомендуем потратить время и деньги на закупку и установку шаровых кранов.

Они позволяют подключать каждый радиатор, фактически отрезая его от системы. То есть в любой момент вы сможете его снять на ремонт или замену, не блокируя отопительный контур.

Особенности ленинградской системы отопления частного дома

Ленинградкой зовется однотрубная система персонального обогрева дома. Ее особенность заключается в разводке линии магистрали, на которой по порядку размещаются такие устройства обогрева, как радиаторы и батареи.

Схема отопления ленинградки может быть как вертикальной, так и горизонтальной. При этом теплоносителем будет выступать горячая вода или антифриз. Подбор схемы отопления частного дома следует сделать еще на этапе планировки строения и встроить ее в проект. Чаще всего ленинградку оборудуют внутри коттеджей и загородных домов высотой в 2-3 этажа. Также ее применяют в других строениях похожего размера в целях материальной экономии.

Сооружение такой системы отопления является не очень трудоемким процессом, и при желании любой человек с базовыми знаниями сможет установить ее своими руками. Главное, чтобы в наличии были все необходимые стройматериалы.

Система отопления с циркуляционным насосом. Нажмите на фото для увеличения.

Особенности монтирования

• Наличие расширительного бака является обязательным условием.
• Трубопроводная система должна монтироваться строго по периметру дома.
• Уровень установки радиаторов отопления должен быть одинаковым.
• Монтаж кранов, байпасов, обводных участков помогут выполнять ремонт без отключения системы.
• Если предполагается прокладка трубы в пол, необходимо выполнить её теплоизоляцию.
• Для предотвращения образований воздушных пробок в однотрубной системе, нужно установить кран Маевского на каждом радиаторе.
• Нижнее подключение радиаторов имеет преимущество в виде возможности скрытия магистрали под коробом.

Диаметр труб

Общий контур, замкнутый на котле, выполняется из трубы большего диаметра – один дюйм или больше. Отводы для подключения радиаторов – ¾ дюйма. Распределение тепла происходит за счет разницы давления в общей трубе и радиаторе, а также конвекции, ведь в радиаторе теплоноситель остывает гораздо быстрее.

Поток воды разделяется надвое между байпасом и радиатором. От того, какое оказывает сопротивление радиатор и байпас, зависят пропорции, в которых горячий теплоноситель попадет в теплообменник или обогнет его по перемычке. Поставленная задача решается как раз подбором диаметра труб. Если основная магистраль выполняется большим диаметром и, соответственно, пропускной способностью, то байпас укладывается тем же меньшим диаметром, что и патрубки к радиатору.

Простой и дешевый вариант, хоть и требует чуть большего времени на монтаж и количество переходников, зато существенно сравнивает температуру по всей протяженности контура.

В случае если по каким-то причинам нельзя проложить трубу единым контуром по всему зданию формируются дополнительные контуры меньшей протяженности. Между контурами также необходимо уравновесить распределение теплоносителя, иначе возможен вариант, когда вся горячая вода попросту будет обходить больший по протяженности контур, ведь у него сопротивление выше.

Решить эту проблему подбором диаметра труб уже не получится. Необходимо использовать игольчатый вентиль, устанавливаемый на обратке меньшего контура.

Выбор типа

Вертикальное подключение

Для начала необходимо определиться с типом «ленинградки». Различия сводятся исключительно к типу подключения батарей.

• с нижним подключением;
• с вертикальным подключением;

• с верхним подключением;
• с диагональным подключением.

Нижнее нормально прогревает только половину батареи. Кроме того, при их использовании возможны трудности с циркуляцией теплоносителя. Решаются они подключением электронасоса, который будет прокачивать воду по системе. Но это сводит преимущества «ленинградки» на нет. Ведь насос увеличивает расходы электроэнергии. Да и сам прибор придется покупать.

Верхнее подключение может работать и без насоса. Но при монтаже необходимо правильно определить геометрию труб. Если неверно собрать разгонный участок, с циркуляцией воды тоже будут проблемы. Правильный монтаж требует чуть больше расходников. Это тоже нивелирует преимущества системы перед традиционными вариантами.

Система отопления с циркуляционным насосом

Следует отметить, циркуляция теплоносителя возможна при естественном и принудительном функционировании. Для принудительной работы используется циркуляционный насос. В современных требованиях, к различным типам отопительных систем, обязательным является применение контролирующих приборов разного рода, позволяющих однотрубному отоплению ленинградка функционировать эффективно.

Схема отопления с насосом

В их состав входят:

• регуляторы теплоотдачи,
• балансировочные вентили и термостаты,
• шаровые краны (клапаны),
• байпасные краны.

Новейшие узлы и приборы в схеме отопления ленинградка дают весомые преимущества, которых ранее не было, что делало данную схему при первоначальном ее использовании несовершенной. Теперь же использование шаровых клапанов и байпасных кранов дало возможность рационально использовать систему отопления.

• В отдельно взятом помещении допустима регулировка температуры.
•  Выдерживается температурный баланс в заданном режиме.
• Стало реальным снижение или повышение температуры отдельного нагревательного прибора без влияния на другие приборы на магистрали.
• При ремонте можно отключить отопительный прибор и снять его, не влияя на работу остальных радиаторов, которые будут функционировать в заданном режиме, не влияя на работу отопительной системы в целом.

Типы циркуляции в системе отопления Ленинградка

Как и в любой другой системе обогрева с использованием жидкого теплоносителя, тепло передается из греющего контура котла к радиаторам с помощью потока жидкости. В этом смысле Ленинградка ничем не отличается от иных систем отопления. Хотя максимальная эффективность достигается при использовании классического гравитационного притока воды.

Система отопления Ленинградка с естественной циркуляцией

Классический вариант размещения радиаторов и труб по Ленинградской методике приведен на схеме ниже.

За счет нижнего подвода к радиатору регистры не забиваются трубным илом

Стандартный вариант отопления Ленинградка в частном доме открытого типа предполагает наличие расширительного бака в верхней точке контура. Горячая вода самотеком перемещается по трубам, последовательно отдавая тепло.

Зачастую хозяева, стремясь сэкономить на обустройстве водяного обогрева, не делают отдельные отводы на вход и выход в радиатор, а подключают батареи по проточной схеме, примерно так, как указано ниже на рисунке.

Такой вариант проще, но его хватает буквально на 4-5 лет работы, дальше систему нужно будет промывать

На первый взгляд, нет никакой разницы, но это не так. Радиаторы, соединенные между собой трубами основного контура без дополнительной врезки в систему разлива воды, эффективно отдают тепло только на первых годах службы. По мере того, как на стенах труб, особенно на входе в регистр, образуются пробки из-за отложений, эффективность теплоотдачи уменьшается в несколько раз. Стоит образоваться на входе пробке хотя бы в одном из радиаторов, как начинает страдать вся система отопления, и водяной котел в том числе, так как проток воды существенно уменьшается.

Еще хуже обстоит ситуация, если радиаторы установлены в разных квартирах многоквартирного дома, и на каждом входе имеется регулировочный кран. В этом случае жильцы ближайшего к котлу помещения, регулируя свою заслонку, могут заморозить батареи в остальных комнатах и квартирах.

Поэтому любители экономить и упрощать Ленинградку впоследствии вынуждены дорабатывать конструкцию:

• Ставить байпасы;
• Переделывать ленинградскую версию по закрытой схеме;
• Использовать принудительное перекачивание воды циркуляционным насосом.

Соответственно вырастут затраты как на отопление, так и на электроэнергию. Кроме того, система лишается своего главного преимущества — высокой надежности отопительного контура. Понятно, что такое отопление в частном доме Ленинградкой закрытого типа будет эффективно греть, пока встроенный насос будет в состоянии разгонять горячую воду по всем помещениям, но сделано это будет явно непрофессиональным способом, так как теряется сам смысл простой и супернадежной схемы.

Система отопления Ленинградка с принудительной циркуляцией

Нельзя сказать, что вариант с использованием дополнительного циркуляционного насоса хуже классической открытой разводки. Например, для загородных домов и даже дач отопление по схеме Ленинградки с насосом будет оптимальным, если хозяева не живут постоянно, а выбираются за город один-два раза в неделю.

В этом случае в систему потребуется врезать байпас, циркуляционный насос и расширительный бачок. В общем система становится более эффективной, но менее надежной и в полной мере зависимой от наличия электроэнергии в дачном поселке.

К положительным качествам можно отнести тот факт, что циркуляционная схема позволит намного быстрее прогреть основательно застывший дом. Понятно, что для таких конструкций приходится отказаться от воды в пользу незамерзающего антифриза для бытовых отопительных приборов. В целом использование антифриза не только улучшает работу Ленинградки, но и эффективно защищает крыльчатку насоса и алюминиевые радиаторы от коррозии.

Схема

На практике применяется несколько схем отопительной системы ленинградка:

1. Открытая схема с последовательным расположением отопительных приборов начинается с котла. В такой системе без насоса нагретый теплоноситель перемещается от одного радиатора к другому, из крайней батареи вода опять попадает в котёл для нагрева. Во время работы отопления рабочая жидкость увеличивается в объёме, её излишки скапливаются в расширительной ёмкости. В системе предусматривается вентиль с патрубком для закачки и слива излишков воды.
2. Схема с дополнительным контуром применяется в сложном по конструкции загородном доме. Нагрев теплоносителя здесь можно изменять при помощи игольчатого крана. Этот прибор регулирует интенсивность нагретого водяного потока. По данной схеме необходима установка насоса в систему отопления. Наличие этого агрегата способствует быстрому и равномерному прогреву жилых помещений.
3. Закрытая схема отопительной системы ленинградка построена по принципу открытой системы, но здесь присутствует герметический мембранный бак и циркуляционный насос. Заполнять систему закрытого типа теплоносителем должен профессиональный мастер сантехник, ведь в таком контуре излишки воздуха стравливаются при помощи кранов Маевского. Давление в трубопроводах находится на уровне 1,5 атмосферы. При перегреве или кипения жидкости в котле сбросить давление помогает предохранительный клапан. Для нормализации работы системы достаточно сброса 100-200 мл жидкости.

Каждая схема ленинградки должна использоваться для конкретного случая. Открытое отопление – одноэтажный загородный дом, схема с дополнительным контуром для сложных по конструкциям зданий. Закрытая система отопления больше подойдёт для двухэтажного дома.
