Закрытая система отопления в частном доме

Принцип работы

Работа закрытой системы отопления основана на передаче нагретым теплоносителем при посредстве отопительных приборов тепловой энергии в помещения дома. Температура в них пропорционально зависит от степени нагрева теплоносителя и его объема.

Для того чтобы отопительная система могла работать, необходимо определенное давление в ней. Напор дает возможность воде циркулировать и повышает эффективность конструкции. При перемещении теплоноситель преодолевает сопротивление трения, поэтому величина его определяется диаметром и протяженностью труб, количеством фурнитуры и отводов.

Создать напор в системе отопления можно, используя силу гравитации. Это возможно при возникновении разницы плотностей нагретой и холодной жидкостей, протекающих на подающем и выходном трубопроводах. Нагретая вода обладает меньшей массой, поэтому она вытесняется более тяжелой охлажденной водой. Этот принцип действия применяется при устройстве схемы открытого типа.

Схема

В закрытой схеме искусственно создается давление за счет установки насоса. Такое устройство создает напор жидкости и обеспечивает круговое движение по контуру. Для увеличения срока службы насосного оборудования подключение производится в обратную магистраль, в которой температура ниже. Недостаток подобной системы заключается в зависимости ее работы от наличия электроэнергии. При этом конструкция обладает следующими достоинствами:

Имеется возможность отопления домов с большой площадью, так как нет ограничения на протяженность магистрали.
Используются новые схемы и современные виды отопления.
Повышается теплоотдача.
Отсутствуют потери на испарение теплоносителя.
Снижается диаметр труб, что дает экономию средств на их приобретении и установку.
Снижается разница температур, что облегчает условия работы отопительного оборудования и разгружает систему.
Уровень теплоотдачи регулируется индивидуально для каждого отопительного прибора.

Основные типы теплоносителей

Система отопления.

Принцип работы системы отопления заключается в том, что теплоноситель перемещается от источника тепла к конечной точке по трубам, обогревая их. От типа и устройства отопительного оборудования зависит вид применяемого теплоносителя, в качестве которого могут выступать жидкости и газы.

Наибольшую популярность получили жидкостные теплоносители:

Вода – самый доступный и дешевый ресурс. По статистике около 70% отопительных систем используют воду, которая имеет высокий показатель плотности и теплоемкости. Кроме того, данный вид теплоносителя получил такую популярность, благодаря своим свойствам, таким как низкая вязкость, высокий коэффициент передачи тепла, а также простая регулировка температуры. Основным недостатком является способность замерзать при нулевой температуре. Если в системе отопления замерзнет вода, то это приведет к разрыву труб и выходу из строя всего оборудования.
Антифризы – этот тип теплоносителя получил не такое широкое распространение как вода, и его использование составляет 5%. Применяется для отопления административных зданий и жилых домов, где система отопления не позволяет использовать воду ввиду повышенной опасности появления коррозии. Главным достоинством антифриза является замерзание при морозах в 60 – 70 градусов.

В качестве теплоносителя используются следующие газы:

Водяной пар – в основном применяется в промышленных зданиях, поскольку в жилых и общественных зданиях его использование запрещено. Водяной пар поддерживает температуру отопительных приборов на уровне 100 градусов, по санитарным нормам этот показатель не должен превышать 80 градусов.
Дымовые газы – токсичны, поэтому в последнее время используются только для нагрева воды и в целях экономии электроэнергии для получения источника тепла.
Воздух — характеризуется малой теплоемкостью, поэтому для его перемещения по отопительной системе требуются большие энергозатраты. Наиболее рентабельно использовать воздух как теплоноситель при условии, что он выполняет одновременно две функции: отопление и вентиляцию.

В настоящее время в качестве теплоносителя внедряют органические жидкости, которые обладают отличными показателями по уровню замерзания и обладают низкой вязкостью. Однако широкого распространения они пока не получили, из-за высокой стоимости и дефицитности.

Заливка системы

Домашним мастерам, обустраивающим автономное отопление своими руками, важно заранее разобраться, как правильно заполнить систему отопления в частном доме, чтобы не допустить образования воздушных пробок. Для первого запуска отопления в частном доме желательно пригласить специалиста, который проверит правильность схемы и качество монтажа элементов, проконтролирует работу котла

Но в дальнейшем, после профилактических работ, вновь потребуется заполнение системы отопления теплоносителем, поэтому необходимо знать, как это сделать без ошибок

Для первого запуска отопления в частном доме желательно пригласить специалиста, который проверит правильность схемы и качество монтажа элементов, проконтролирует работу котла. Но в дальнейшем, после профилактических работ, вновь потребуется заполнение системы отопления теплоносителем, поэтому необходимо знать, как это сделать без ошибок.

Насос для заполнения системы отопления

Заполнение водой

В верхней точке правильно смонтированной отопительной системы располагается автоматический воздухоотводчик. Перед тем, как заполнить водой контур, клапан требуется полностью открыть, чтобы через него выходил вытесняемый воздух.

Обратный трубопровод монтируется под уклоном и в нижней точке устанавливается сливной кран, который позволяет удалять теплоноситель из системы. Рядом, чуть ниже котельного агрегата, должен иметься патрубок с обратным клапаном, который служит для заполнения системы отопления.

К патрубку может быть подключена труба водопровода, в этом случае, чтобы заполнить систему отопления водой, достаточно повернуть вентиль. При отсутствии стационарной трубы патрубок соединяют с водопроводом при помощи гибкого шланга. Заполнение водой закрытой системы отопления требует, чтобы вода подавалась под давлением, немного превышающим расчетное рабочее давление.

Проверка батареи после заполнения водой

Подача воды в систему завершается, когда все приборы отопления и трубы заполнились — из верхнего воздушного клапана начинает стекать теплоноситель. На завершающем этапе заливки закрывают верхний воздушный клапан и открывают краны Маевского на всех батареях поочередно, чтобы ликвидировать воздушные пузыри. Закачка воды прекращается, когда устранен весь воздух из системы и манометр на группе безопасности показывает расчетное давление (1,5 атм или более, в зависимости от характеристик котла).

Если в закрытой системе отопления используется двухконтурный котел с модулем подпитки водой, порядок действий предусматривает подключение заливочного шланга к специальному крану для закачки теплоносителя, который входит в состав модуля.

Если речь идет о системе с газовым котлом и водяным контуром, важно знать, как запустить агрегат. С котла снимается лицевая крышка, чтобы обеспечить доступ к циркуляционному насосу подкачки

После заполнения системы своими руками и ее проверки на герметичность включают агрегат, установив рабочий режим. С циркуляционного насоса подкачки, который начнет булькать, отверткой слегка отвинчивают крышку, чтобы вышел воздух и начала капать вода. Затем крышка завинчивается обратно и через 3-4 минуты операция повторяется два-три раза с небольшими интервалами. Агрегат станет работать тише и включится розжиг горелки. Проверьте показания манометра и ненадолго откройте подпитывающий кран, чтобы создать давление, соответствующее расчетному.

Заполнение антифризом

Применение незамерзающей жидкости в качестве теплоносителя имеет свои особенности. Разберемся, как заполнить систему отопления закрытого типа антифризом, учитывая, что его нельзя залить через расширительный бак или подать из водопровода.

Заполнение антифризом

Система заполняется следующим образом:

Вариант 1. Незамерзающая жидкость закачивается ручным опрессовочным насосом, который позволит обеспечить необходимое давление.
Вариант 2. Используется электрический насос, способный перекачивать жидкости с различной плотностью.
Вариант 3. Заливка выполняется через шланг, нижний конец которого подсоединен к патрубку обратного клапана, а верхний поднят выше верхней точки системы (на чердак, крышу, второй этаж). По завершении работ остатки теплоносителя из шланга сливают в подставленную емкость.

Типы давления в системах отопления

В зависимости от действующего принципа движения теплоносителя в теплопроводе контура, в системах отопления главную роль выполняет статическое или динамическое давление.

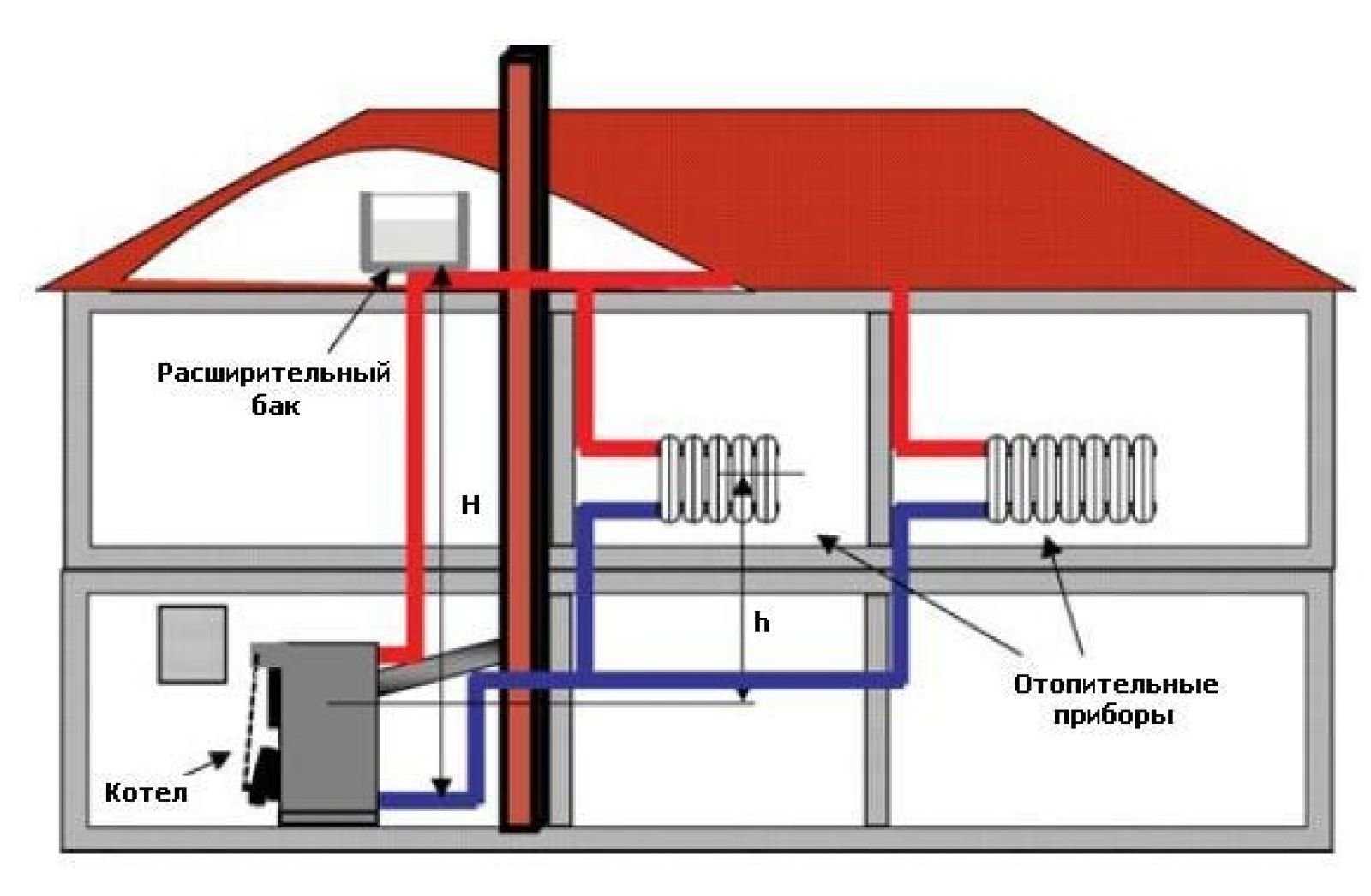

Статическое давление, называемое также гравитационным, развивается из-за силы притяжения нашей планеты. Чем выше поднимается вода по контуру, тем сильнее ее вес давит на стенки труб.

При подъеме теплоносителя на высоту 10 метров статическое давление составит 1 бар (0,981 атмосферу). На статическое давление рассчитана открытая отопительная система, наибольшая его величина – порядка 1,52 бара (1,5 атмосферы).

Динамическое давление в отопительном контуре развивается искусственным путем – применением электронасоса. Как правило, на динамическое давление рассчитаны закрытые системы отопления, контур которых образован трубами значительно меньшего диаметра, чем в открытых отопительных системах.

Нормальное значение динамического давления в системе отопления закрытого типа – 2,4 бара или 2,36 атмосферы.

Базовый принцип работы

Прежде всего, нужно понять о каком варианте идёт речь: система отопления без циркуляционного насоса работает сама, не завися от наличия в доме электричества, это хорошо, но есть и недостаток — это необходимость тянуть в два раза больше труб и их слабый и медленный прогрев. Другое дело, схема отопления закрытого типа с циркуляционным насосом, у которой огромная фора – прогрев происходит намного быстрее, возможностей прокладки больше, словом, одни плюсы. Но обо всём по порядку.

Система отопления закрытого типа с насосом выгодно отличается от самотёчного варианта тем, что движение теплоносителя по ней контролируется и управляется посредством помпы.

Без насоса

Такой вариант отлично подойдёт для одноэтажных построек небольшой площади. Основное преимущество системы – её автономность. Вода, нагреваясь в котле, поднимается по трубам. Далее она проходит путь по горизонтальному стояку, подающему теплоноситель в радиаторы. Из радиаторов остывшая вода спускается в нижнюю магистраль, ведущую обратно в котёл, и цикл повторяется снова.

Трубы ставят под небольшим наклоном, слева направо верхнюю, и справа налево нижнюю трубу, по которой отводится остывший теплоноситель. Расширительный бак устанавливается в таком случае в самой нижней точке системы, его основное назначение – не допускать скачков давление и компенсировать их. Давление внутри сети постоянно динамически изменяется, это связано с тем, что вода при нагреве расширяется, а при остывании сокращается.

Насос всё-таки будет необходим, на этапе заполнения системы водой. Трубы наполняют до достижения рабочего давления, которое составляет, как правило, полторы атмосферы.

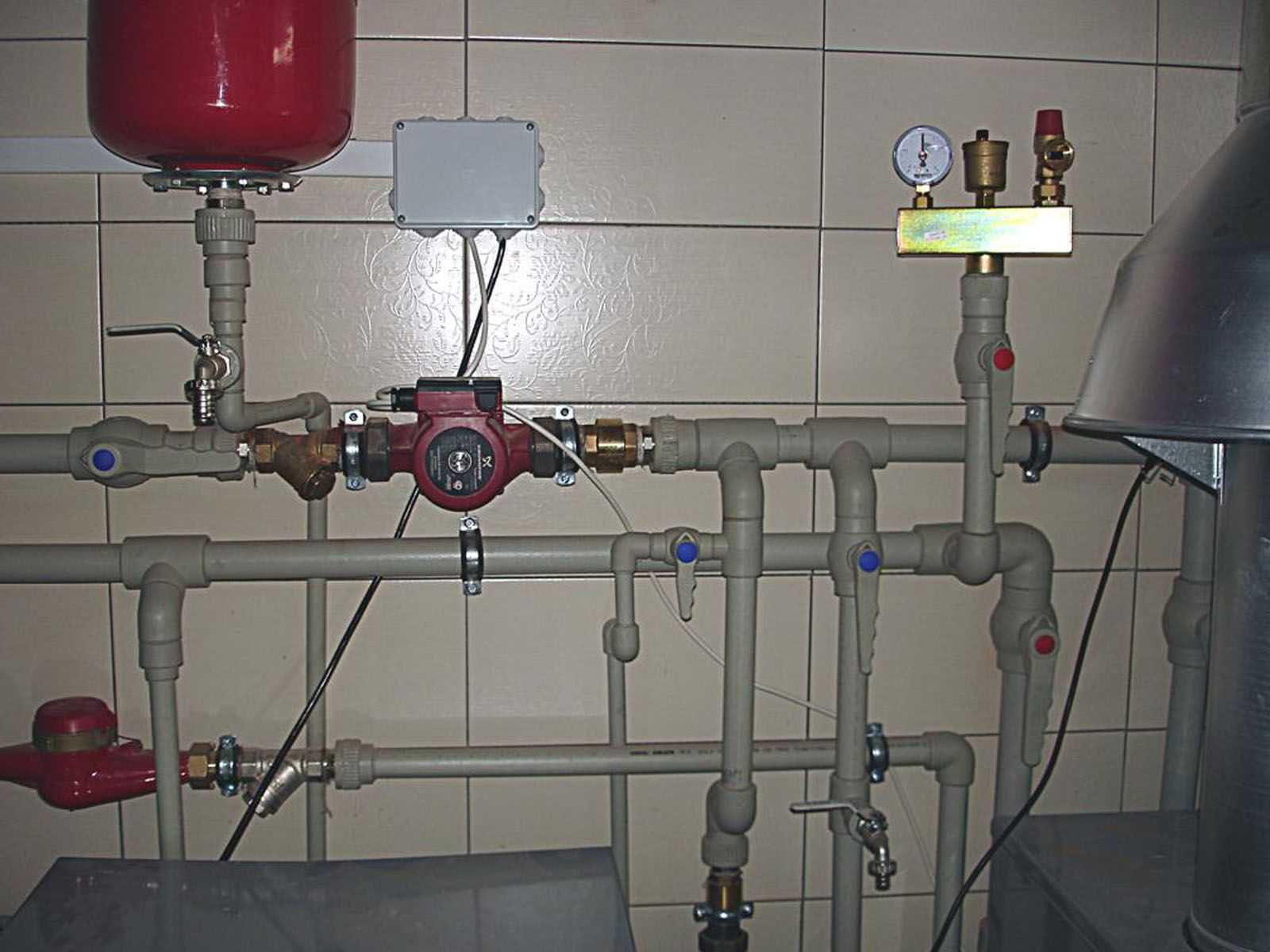

С насосом

Выбрать тот вариант разводки труб, который наиболее подходит для вашего случая;
Провести несколько контуров отопления, например, на первый и на второй этаж раздельно;
Регулировать температуру во всех помещениях, не влияя на движение теплоносителя и не снижая показатели всей системы.

Отопление закрытого типа лучше всего делать с применением насоса. В редких случаях монтаж закрытого отопления без насоса выполняют гибридным способом. Насос в таких случаях присутствует, но он врезан таким образом, чтобы в случае отключения электричества, система могла перейти на автономную работу. Тем не менее все минусы самотёчной схемы будут неизменно сопутствовать такому подключению.

Однотрубный

Такой способ может выполняться по-разному. Вот основные способы подключения однотрубной схемы:

Последовательная схема. При этом теплоноситель перемещается по сети от радиатора к радиатору, постепенно остывая, и на последнем греющем элементе уже практически перестаёт выполнять свою работу;
Ленинградка. Названая так потому, что была впервые разработана и внедрена в Ленинграде. Заключается в том, что радиаторы подключают с нижней стороны к стояку, проходящему горизонтально, вдоль пола или под ним. Установка игольчатых клапанов на входе и выходе из радиатора позволит провести его отключение от сети для ремонтных работ, без нарушения общей циркуляции, а установка дополнительного клапана на перемычку под ним позволит выполнять настройку давления и скорости теплоносителя по сети, добиваясь нужно температуры.

Кроме того, есть ещё схема, упомянутая в начале статьи, в которой горячая вода подаётся сверху от горизонтально расположенного под потолком или за ним стояка и, пройдя через радиаторы, уходит обратно к насосу.

Двухтрубный

Такое подключение позволяет добиться подвода теплоносителя к каждому греющему элементу отдельно, без потери давления, скорости движения и температуры, отвод также выполняется отдельно для каждого радиатора. Это позволяет установить на каждом устройстве специальные реостаты, настраивая температуру персонально для каждого радиатора.

Такой вариант более предпочтителен, так как он позволяет выполнить настройку терморегуляции в здании с учётом индивидуальных потребностей каждого потребителя, что даёт существенную экономию средств и ресурсов.

Такое подключение позволяет добиться подвода теплоносителя к каждому греющему элементу отдельно, без потери давления, скорости движения и температуры.

Типы теплоносителя

В своей практике в качестве теплоносителя доводилось использовать 2 типа теплоносителя для автономной системы обогрева – это:

Вода.
Антифризы.

Каждый из них имеет свои плюсы и минусы, и специфику применения. Разберем их более детально.

Антифризы

В основе теплоносителей, называемых антифризами, лежат различные виды жидкостей, замерзающих только при экстремальном холоде. Заправив ими отопительный контур, можно не опасаться, что котел не успеют включить до зимы, и трубопровод размерзнется и лопнет.

Концентрация действующего вещества может достигать 60-65 %. Помимо них в состав продукта входит около 30 % воды и небольшой процент антикоррозионных добавок и различных присадок.

Современные теплоносители не замерзают до -65 °C

Наиболее часто для заливки в бытовую систему обогрева в качестве антифриза используются такие вещества:

Этиленгликоль.

Реализуется в емкостях на 10 и 20 л, имеет красный цвет и температуру замерзания -30 ° и -65 °C. Срок годности при полноценной эксплуатации оборудования – 5 лет. Рабочий раствор готовится из концентрата путем разбавления водой – по таблице в соответствии с необходимой температурой замерзания.

Субстанция обладает токсическим действием при попадании внутрь, в том числе в виде паров через дыхательные пути. Поэтому закачивать такую жидкость советую только в системы отопления закрытого типа. При этом трубы и батареи не должны подтекать, так как в результате ядовитые пары будут насыщать атмосферу жилища.

Пропиленгликоль.

Это аналог выше рассмотренного варианта. При этом более безопасный, но и дорогой. Пропиленгликоль в очищенном виде используется в пищевой промышленности. Тем более применять его можно в системе отопления.

Пропиленгликоль безопасен, и подходит как для закрытой, так и открытой схемы отопления

Его испарения не вредны, поэтому его можно заливать в открытый контур. По эксплуатационным характеристикам вещество аналогично элитенгликолю. Недостатки выражаются в высокой стоимости и малой текучести.

Глицерин.

Приходилось встречать теплоносители на базе глицерина. Выделю следующие плюсы:

Безвредность.
Оптимальная стоимость.
Низкая коррозионная активность.

Чтобы закачать глицериновый антифриз в систему отопления частного дома, потребуется специальный насос – ввиду повышенной вязкости. Недостатки проявляются в виде образования нерастворимого осадка, сильной текучести и необходимости устанавливаться плотные прокладки, а также в образовании ядовитых паров при превышении температуры эксплуатации.

В целом, не рекомендовал бы использовать глицерин в частной системе отопления. В перспективе велика вероятность порчи трубопровода и оборудования, что в итоге выльется в немалую сумму на ремонт.

Большая часть систем отопления частных домов работает на воде

Вода

На обычной воде работает большая часть автономных систем обогрева. Причина – доступность и уникальность эксплуатационных свойств. Как теплоноситель, она обладает следующими положительными характеристиками:

Максимальная теплоемкость.
Способность передавать тепло на расстоянии с наименьшими потерями.
Безопасность в использовании.
Доступность.
Экономичность.
Низкий коэффициент термического расширения.
Применимость для труб и оборудования из любых материалов – благодаря химической инертности.

Водой можно заполнить как открытую, так и закрытую систему отопления частного дома. Потребуется любой подходящий насос достаточной мощности.

Конечно, вода не лишена недостатков. Проявляются они в следующем:

Коррозионная активность по отношению к стальным сплавам, понижающая срок эксплуатации трубопроводов и приборов.

Видео-пример заполнения системы отопления антифризом:

Наличие в составе солей, образующих накипь и снижающих этим эффективность оборудования.
Замерзание при температуре 0 °C с последующим расширением. Существует риск порчи системы.

Справка!

Использование воды в качестве теплоносителя выгодно не только по ее доступности и практически неисчерпаемости, а также с точки зрения многих эксплуатационных характеристик. Более того, многие фирмы-производители отопительных котлов снимают свою продукцию с гарантии, если потребитель вместо воды заливает в систему антифриз.

Особенности использования воды в качестве теплоносителя

С точки зрения эффективности переноса тепла вода — идеальный теплоноситель. Она имеет очень высокую теплоемкость и текучесть, что позволяет доставлять тепло к радиаторам в требуемом объеме. Какую воду заливать? Если система закрытого типа, заливать можно воду прямо из крана.

Да, водопроводная вода неидеальна по составу, в ней содержатся соли, некоторое количество механических примесей. И да, они осядут на элементах системы отопления. Но это произойдет один раз: в закрытой системе теплоноситель циркулирует годами, подпитка небольшим количеством требуется очень редко. Потому никакого ощутимого вреда некоторое количество осадка не принесет.

Вода как теплоноситель для систем отопления почти идеальна

Если отопление открытого типа требования к качеству воды, как к теплоносителю, намного выше. Тут происходит постепенное испарение воды, которое периодически восполняется — воду доливают. Таким образом получается, что концентрация солей в жидкости все время увеличивается. А это означает, что и осадок на элементах тоже накапливается. Именно поэтому в системы отопления открытого типа (с открытым расширительным бачком на чердаке) заливается очищенная или дистиллированная вода.

В данном случае лучше использовать дистиллят, но достать его в требуемом объеме бывает проблематично, да и дорого. Тогда можно заливать очищенную воду, которая пропущена через фильтры. Наиболее критично наличие большого количества железа и солей жесткости. Механические примеси тоже ни к чему, но с ними бороться проще всего — несколько сетчатых фильтров с ячейкой разных размеров помогут отловить большую их часть.

Чтобы не покупать очищенную воду или дистиллят, ее можно подготовить самостоятельно. Во-первых, налить и отстоять, чтобы осела большая часть железа. Отстоявшуюся воду аккуратно перелить в большую емкость и прокипятить (крышкой не закрывать). Этим удаляются соли жесткости (калия и магния). В принципе, уже такая вода неплохо подготовлена и ее можно заливать в систему. А доливать потом уже или дистиллированной водой или питьевой очищенной. Это уже не так бьет по карману, как первоначальная заливка.

https://youtube.com/watch?v=ysmPXwzWOPI

Технология заполнения: куда подавать теплоноситель

Необходимыми средствами являются емкость и насос, создающий требуемое давление жидкого теплоносителя. Вполне подойдут погружные типа «Гном» или «Малыш» (популярные у садоводов, использующих их для полива участков, расположенных выше уровней водоемов). Имеются свидетельства об успешном заполнении закрытых систем посредством ручных насосов – от используемых для опрыскивания защитными растворами огородных культур, до специализированных ручных насосов, применяемых для перекачки из бочек моторных топлив или жидких химических продуктов. Любую схему отопления можно успешно заполнить, контролируя давление по манометру.

Заполнение системы антифризом посредством погружного вибронасоса.

Первой операцией является выбор точки входа жидкости. Если напор, создаваемый насосом, поднимает жидкость до верха системы, следует подключаться в низшей точке котельной – патрубку подпитки теплоносителем, врезанному перед котлом в «обратку». Кроме входа подпитки необходим конструктивно отдельный выход слива (два разных узла системы). Первый оборудуется вентилем (шаровым краном) и обратным клапаном, второй – только вентилем (шаровым краном). Если низшая точка системы является штуцером слива воды из котла, то можно через него спустить/заполнить систему водой. Поскольку за котельным сливом (вообще за сливом) не устанавливается обратный клапан, любое выключение насоса повлечет вытекание закачанной жидкости – нужно быстро перекрывать кран перед штуцером.

Конструкция типового узла слива/подпитки.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

с одной трубой;
двумя;
коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

тупиковая;
попутная;
коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

Более равномерный прогрев всего домовладения;
Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

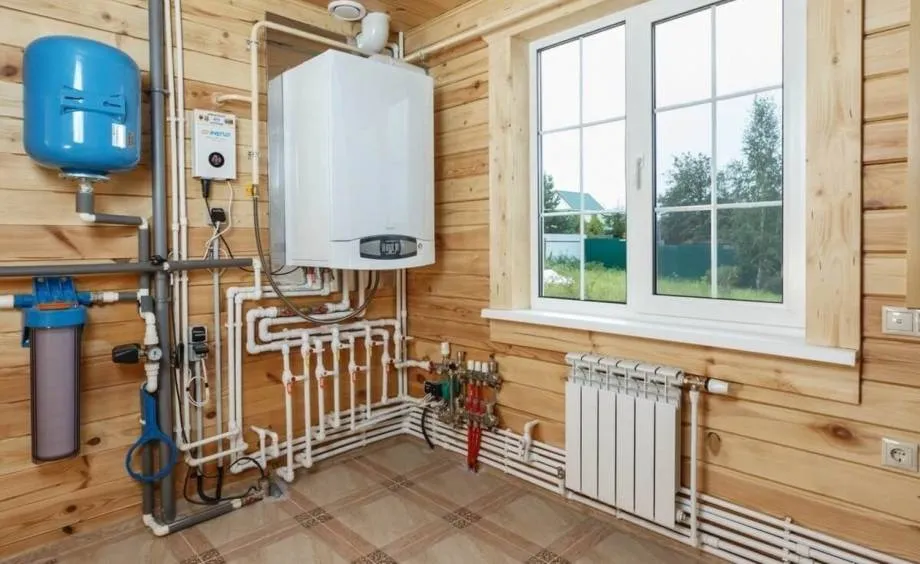

Особенности закрытой системы отопления

Закрытая отопительная система имеет ряд особенностей. Смонтировать ее можно, создав верхнюю или нижнюю разводку. Первая схема отличается тем, что теплоноситель перемещается на чердак, и вода распределяется по стоякам в отопительные приборы. При использовании второй схемы теплоноситель подается снизу из подвала, где располагается котельное оборудование. Он сразу направляется в подающий трубопровод, а от него — в радиаторы. Если в открытой схеме расширительный бачок размещается в точке, имеющей максимальную высоту, то в закрытой его можно скомпоновать в непосредственной близости с котлом или в любом другом удобном месте.

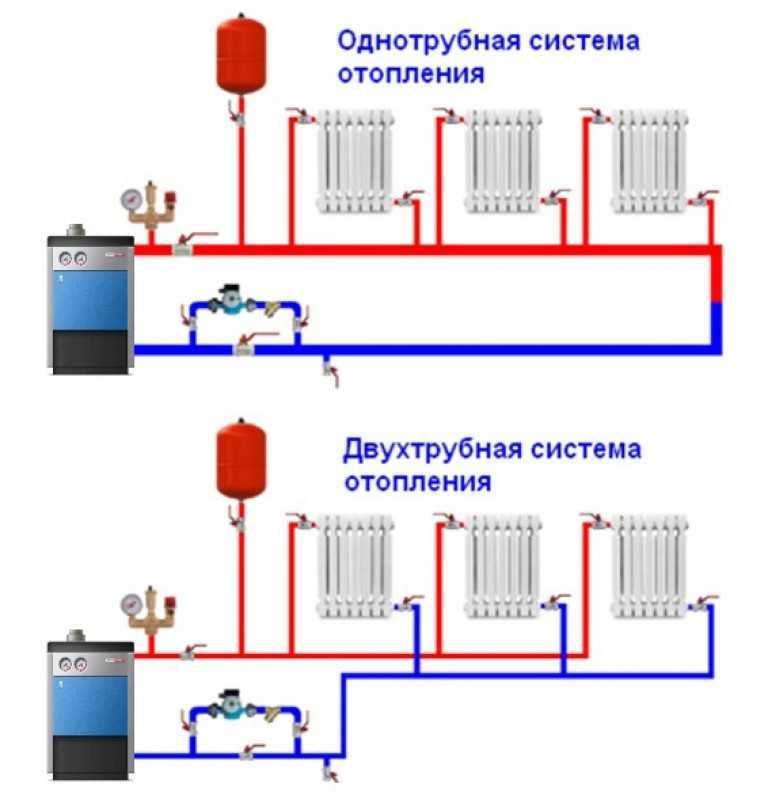

Монтаж системы может предусматривать одно- или двухтрубный способ подключения отопительных приборов к магистрали. Двухтрубное соединение характеризуется наличием стояка, отводящего остывший теплоноситель в котел. Для его реализации используют два метода:

Звезда. В этом случае трубопроводы, осуществляющие подачу и отвод воды, имеют разветвления, которые идут индивидуально к каждой батарее.

Шлейф. Подающая и обратная трубы подключаются последовательно к радиаторам.

Разводка системы

Более проста в исполнении однотрубная схема, которая имеет следующие особенности:

После отдачи тепла вода возвращается в стояк, который осуществляет подачу и передается в следующий отопительный прибор. В результате этого в нем происходит перемещение теплоносителя разной температуры. Это обстоятельство требует для достижения требуемого уровня температуры увеличение площади теплообмена.
Применение ограничено конструкциями домов, которые имеют чердачное помещение.
Отсутствует возможность поэтапного запуска.

Оборудование

При создании однотрубной системы используют:

проточную схему, при которой происходит последовательное перемещение теплоносителя по радиаторам. В этом случае нельзя регулировать тепловой поток в помещении;
схему с замыкающими участками. Она устроена так, что перед каждым радиатором устанавливается кран, при помощи которого осуществляют регулирование теплового потока.

В зависимости от способа установки подающего трубопровода, закрытая система бывает:

Вертикальная. Ее целесообразно использовать в многоэтажных домах. Подключение радиаторов всех этажей происходит к одному вертикально расположенному стояку.

Горизонтальная. Она используется в одноэтажных зданиях, когда все приборы расположены на одном уровне и подключены к горизонтально расположенной трубе. Такая конструкция существенно сокращает потребность в материалах, но при эксплуатации возможно возникновение воздушных пробок.

Движение теплоносителя может быть организовано по тупиковой схеме или с попутным движением теплоносителя. Первый вариант предусматривает несколько отопительных контуров, которые имеют различное число приборов и разную протяженность трубопровода. Второй вариант имеет одинаковую конструкцию контуров и постоянный уровень напора.
