Регулировочный клапан для отопления

Преимущества и недостатки

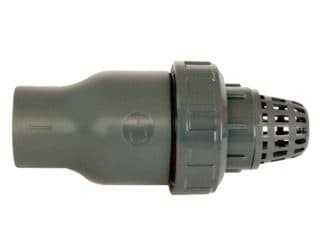

Обратный клапан с фильтром позволяет предотвратить заклинивание пластины в каком-либо положении

Обратный клапан имеет недостатки и достоинства, общие для всех типов устройств. В стояк не будет поступать горячий поток, если там протекает холодная жидкость. Так продлевается работоспособность системных элементов, которые рассчитаны на определенную температуру. Устройства монтируются просто и не создают шума при прохождении жидкости. Обратные клапаны решают проблему только на конкретном участке, для других контуров ставятся дополнительные регулирующие устройства.

Некоторые механизмы допускают возникновение гидравлического удара при проходе потоком рабочего узла, но эта особенность клапана вредит только системе с большим диаметром. Клапаны загрязняются от водяного потока, если в системе работает энергоноситель без пропиленгликоля или других добавок. В этом случае диск или пластину может заклинить в открытой или закрытой позиции.

• https://teplowood.ru/obratnyj-klapan-dlya-otopleniya.html
• https://montagtrub.ru/obratnyj-klapan-sistemy-otopleniya-vidy-montazh/
• https://gscomplect.com/kakoy-obratnyy-klapan-luchshe-dlya-otopleniya/
• https://official-teplodar.ru/ustranyaem-voznikayushhie-neispravnosti/obratnyj-klapan-v-sisteme-otopleniya-princzip-raboty-i-kogda-primenyat
• https://ProUteplenie.com/otoplenie/obratnyy-klapan-v-sisteme-otopleniya
• https://oboiman.ru/teplo/obratnyj-klapan-dla-otoplenia-vybor-ustanovka-princip-raboty.html

Что делать, если падает давление в системе отопления

Давление в расширительном баке.

При эксплуатации автономных отопительных систем наиболее частыми являются такие аварийные ситуации, при которых давление плавно или резко снижается. Они могут быть вызваны двумя причинами:

• разгерметизацией элементов системы или их соединений;
• неполадками в котле.

В первом случае следует обнаружить место утечки и восстановить его герметичность. Сделать это можно двумя способами:

1. Визуальным осмотром. Этот метод применяется в тех случаях, когда отопительный контур проложен открытым способом (не путать с системой открытого типа), то есть все его трубопроводы, арматура и приборы находятся на виду. Прежде всего внимательно осматривают пол под трубами и радиаторами, стараясь обнаружить лужицы воды или следы от них. Кроме того, место утечки можно зафиксировать по следам коррозии: на радиаторах или в местах соединений элементов системы при нарушении герметичности образуются характерные ржавые потеки.
2. С помощью специального оборудования. Если визуальный осмотр радиаторов ничего не дал, а трубы проложены скрытым способом и не могут быть осмотрены, следует обратиться к помощи специалистов. Они располагают специальным оборудованием, которое поможет обнаружить утечку и устранить ее, если владелец дома не имеет возможности сделать это самостоятельно. Локализация точки разгерметизации осуществляется достаточно просто: вода из отопительного контура сливается (для таких случаев в нижней точке контура на этапе монтажа врезают сливной кран), затем в него с помощью компрессора закачивается воздух. Место утечки определяется по характерному звуку, который издает просачивающийся воздух. Перед запуском компрессора с помощью запорной арматуры следует изолировать котел и радиаторы.

Если проблемное место представляет собой одно из соединений, его дополнительно уплотняют паклей или ФУМ-лентой, а затем подтягивают. Лопнувший трубопровод вырезают и приваривают на его место новый. Узлы, не подлежащие ремонту, просто меняют.

Если герметичность трубопроводов и других элементов не вызывает сомнений, а давление в закрытой системе отопления все-таки падает, следует поискать причины этого явления в котле. Проводить диагностику самостоятельно не следует, это работа для специалиста, имеющего соответствующее образование. Чаще всего в котле обнаруживаются следующие дефекты:

Устройство системы отопления с манометром.

• появление микротрещин в теплообменнике из-за гидроударов;
• заводской брак;
• выход из строя подпиточного крана.

Весьма распространенной причиной, по которой падает давление в системе, является неправильный подбор емкости расширительного бачка.

Хотя в предыдущем разделе говорилось, что это может стать причиной роста давления, никакого противоречия тут нет. Когда растет давление в системе отопления, срабатывает предохранительный клапан. При этом теплоноситель сбрасывается и его объем в контуре уменьшается. В результате со временем давление будет снижаться.

Контроль давления

Для визуального контроля давления в сети отопления чаще всего применяют стрелочные манометры с трубкой Бредана. В отличие от цифровых приборов, такие манометры не требуют подключения электрического питания. В автоматизированных системах используют электроконтактные датчики. На отводе к контрольно-измерительному прибору следует обязательно устанавливать трехходовой кран. Он позволяет изолировать манометр от сети при проведении обслуживания или ремонта, а также используется для удаления воздушной пробки или сброса прибора на ноль.

https://youtube.com/watch?v=nV52-7Vu7DI

Инструкции и правила, регламентирующие эксплуатацию отопительных систем, как автономных, так и централизованных, рекомендуют устанавливать манометры в таких точках:

1. Перед котельной установкой (или котлом) и на выходе из нее. В этой точке определяется давление в котле.
2. Перед циркуляционным насосом и после него.
3. На вводе магистрали отопления в здание или сооружение.
4. Перед регулятором давления и после него.
5. На входе и выходе фильтра грубой очистки (грязевика) для контроля уровня его загрязненности.

Все контрольно-измерительные приборы должны проходить регулярную поверку, подтверждающую точность выполняемых ими измерений.

Назначение и функции

Термостатический или балансировочный клапан устанавливают на узлах трубопровода, транспортирующего горячую рабочую среду. Этот вид трубопроводной арматуры позволяет регулировать напор и температуру жидкостей или газов, поступающих из основной магистрали в теплообменные или раздающие приборы. Использование регулирующего элемента обеспечивает удобство водозабора в кухнях и санузлах, простоту управления системой обогрева помещений и делает работу систем отопления и водоснабжения энергоэффективной, снижая затраты рабочей среды.

В системах водоснабжения балансировочный клапан служит для настройки параметров подаваемой из крана или душа воды. Обычно элемент регулировки в частных домовладениях устанавливают на смесители в ванных комнатах и кухнях, а в общественных помещениях – в санузлах. Здесь термоклапан регулирует процесс смешивания холодной и горячей воды в нужной пропорции.

В теплосетях термоэлемент поддерживает баланс температуры в тепловых контурах и теплообменниках. Устанавливают его обычно на входе в радиатор, регистр или горизонтальный теплообменный контур – теплый пол или теплый плинтус, чтобы получить возможность настраивать температуру теплоносителя. Уровень нагрева энергоносителя регулируется нагревательным аппаратом, а нагрев теплообменников регулируется путем настройки напора рабочей среды, для чего и нужен термостатический клапан.

Виды регулировочных клапанов для отопления

Нормальная работа теплоснабжения невозможна без минимального набора регулирующих клапанов. Они предназначены для стабилизации параметров отопления и изменения их значений в зависимости от выставленных настроек.

Принцип работы редукционных клапанов системы отопления основан на ограничении притока теплоносителя путем изменения сечения трубопровода. Для этого в конструкции есть регулировочная головка и запорная арматура. Перепускные клапана для теплоснабжения разделяются на следующие виды:

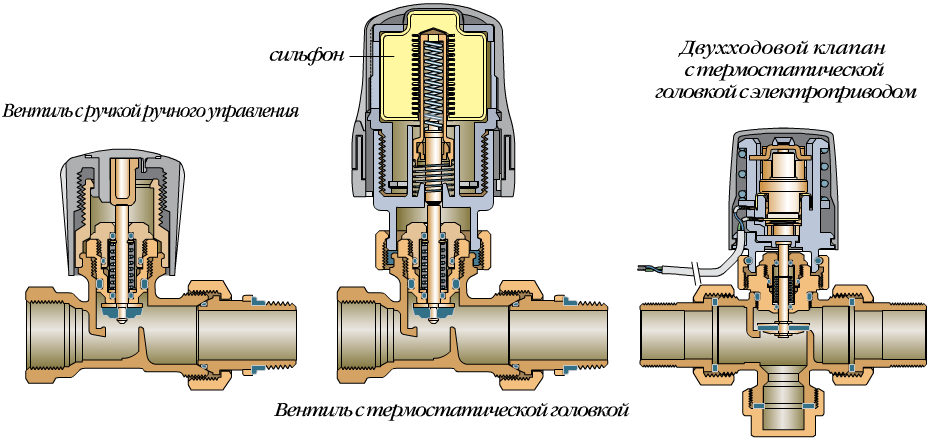

• С ручной регулировкой потока;
• С механической термоголовкой. При температурном воздействии на термический элемент происходит его расширение и давление на седло клапана. В результате этого шток опускается, ограничивая приток теплоносителя;
• С сервоприводом. Для работы этого типа регулирующего клапана теплоснабжения управляющий элемент подключается к блоку управления (программатору) или термодатчику. При получении управляющей команды с помощью сервомеханизма изменяется положение штока и как следствие – регулируется объем притока теплоносителя.

Эти типы редукционных клапанов систем теплоснабжения позволяет изменять основной параметр – температурный режим работы. Установка регуляторов осуществляется в обвязке радиаторов, батарей, в коллекторных узлах теплого пола.

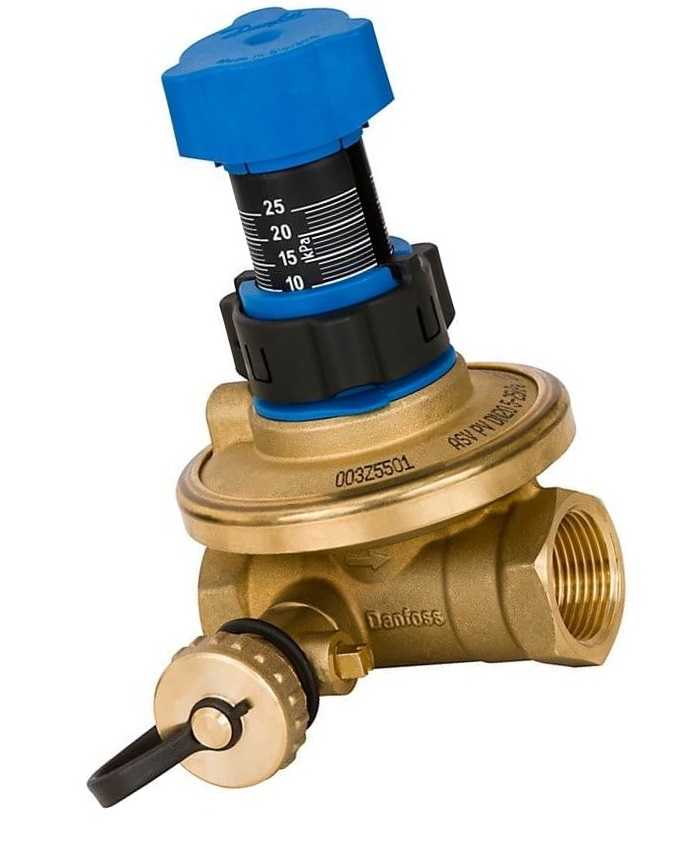

Назначение балансировочного клапана в отоплении

Еще одной разновидностью контролирующей арматуры является балансировочный клапан в системе отопления. Конструктивно он схож с регулировочным, но имеет ряд особенностей эксплуатации и монтажа.

Назначение балансировочного клапана для отопления – регулирование объема теплоносителя в зависимости от значения его температуры. Их установка является необязательной для систем с небольшой протяженностью или без проблем с тепловым распределением. Они монтируются на каждый контур отопления.

После монтажа запорного клапана на отопление улучшатся следующие показатели теплоснабжения:

• Равномерное распределение тепла
  по всем отопительным контурам;
• Обеспечение гидравлической стабилизации системы
  , отсутствие резкого перепада давления;
• Снижение затрат на отопление
  – оптимизируется расход топлива, стабилизируется тепловой режим работы;
• После установки балансировочного клапана в систему отопления появляется возможность частично или полностью отключать отдельные контуры от общего теплоснабжения.

Для осуществления контроля текущих показаний давления температуры в конструкции клапана предусмотрены штуцеры для установки термометром или манометров. В зависимости от конструкции регулировка потоков теплоносителя выполняется в ручном или автоматическом режиме.

Сбросной клапан

Превышение нормальной величины давления в системе приводит к появлению опасных ситуаций, повреждению цельности контура и в некоторых случаях к взрыву котла для нагрева. Из-за этой причины при обустраивании систем отопления устанавливают клапан сброса давления.

Во время выбора места для локации такого устройства необходимо брать во внимание, что очень часто рост давления во время перегрева жидкости происходит в котле. Даже самые новые агрегаты, оборудованные газовым клапаном, не защищены стопроцентно от опасных ситуаций

Сбросной клапан эксперты советуют разместить очень близко к нагревательному котлу и на подающем трубопроводе

Во время выбора модели данного устройства необходимо уделять свое внимание добавочным опциям таким, как наличие прибора для определения величины давления и крана Маевского. Клапаны с ними выделяются большей практичностью и надежностью

Как используется клапан автоматической подпитки системы отопления

Так как в отопительных системах основным теплоносителем является вода, то в процессе эксплуатации жидкость постепенно теряет свои объемы, то есть ее количество уменьшается.

Когда объемы теплоносителя достигают критического значения, нарушается баланс отопительной системы.

Чтобы подобных отклонений в работе отопительных контуров не возникало, применяется специальный клапан, который нормализует рабочее давление и обеспечивает стабильность.

Работа отопительной системы становится более контролируемой и сбалансированной, если установлен клапан автоматической подпитки системы отопления. Ведь постоянно пользоваться вентилем для нормализации давления в отопительной системе слишком трудоемко, и пользователь просто забывает про подобные виды регулировки, поэтому предпочтительней будет установка клапана автоматической подпитки.

Кроме того, при использовании вентиля существует реальный риск повышения дифференцируемого давления, что приведет к аварийной ситуации и повредит отопительное оборудование. И еще одним негативным явлением при применении ручного увеличения подачи теплоносителя, являются воздушные пузырьки, которые просачиваются в отопительную систему.

• Постоянно контролируется давление в контурах,
• Теплоноситель поступает в систему порционно, не оказывая дополнительной нагрузки на теплообменник,
• В систему не просачивается воздух.

Схема отопительной системы должна включать не только отопительное оборудование, но и дополнительные элементы, способные обеспечить бесперебойную и стабильную работу.

Байпас в системе отопления

Перепускной и обратный клапаны

Для выравнивания давления в системе служит лепестковый обратный клапан для отопления. Также используется специальное устройство – перепускной клапан в системе отопления. Схема его действия – такая же, как и у предохранительного, но здесь патрубок соединяется с обраткой. При возрастании давления перепускной клапан включается, переводя воду в обратную магистраль. Чтобы уравновесить давление, ставится обратный клапан для отопления.

Перепускной и обратный клапаны

Механизм работы: обратный клапан в системе отопления пропускает воду в одну сторону, запирая ее при движении обратно. Необходимость такого прибора, как клапан обратный гравитационный для отопления, обусловлена расчетом гидравлического сопротивления и давления.

Циркуляционный насос

Циркуляционный насос обеспечивает работоспособность закрытой системы отопления. Его мощность зависит от многих факторов: материала и диаметра труб, количества и типа радиаторов, наличия запорной и терморегулирующей арматуры, протяженности труб, режима работы оборудования и т.д. Чтобы не вдаваться в тонкости расчета мощности, циркуляционный насос можно выбрать по таблице. Выбираете ближайшее большее значение по отапливаемой площади или планируемой тепловой мощности системы, в соответствующей строке в первых колонках находите требуемые характеристики.

Можно параметры циркуляционного насоса выбрать по таблице

Во второй колонке находим мощность (какой объем теплоносителя он способен прокачать за час), в третьей — напор (сопротивление системы), который он в состоянии преодолеть.

Выбирая циркуляционный насос в магазине, желательно не экономить. От его работоспособности зависит вся система. Потому, лучше не экономить и выбрать проверенного производителя. Если же решите покупать неизвестное оборудование, надо каким-то образом проверить его на уровень шумов. Этот показатель особенно критичен если отопительный узел устанавливается в жилом помещении.

Схема обвязки

Как уже говорили раньше, циркуляционные насосы ставятся в основном на обратном трубопроводе. Раньше это требование было обязательным, сегодня — это только пожелание. Материалы, которые используются при производстве выдерживают нагрев до 90°C, но все же лучше не рисковать.

В системах, которые могут работать и с естественной циркуляцией, при установке необходимо предусмотреть возможность снять или заменить насос без необходимости слива теплоносителя, а также для возможности работы без насоса. Для этого устанавливается байпас — обходной путь, по которому может протекать теплоноситель при необходимости. Схема установки циркуляционного насоса в таком случае на фото ниже.

Установка циркуляционного насоса с байпасом

В закрытых системах с принудительной циркуляцией байпас не нужен — без насоса она неработоспособна. Но вот два шаровых крана с обоих сторон и фильтр на входе нужны. Шаровые краны дают возможность, при необходимости, снять устройство для техобслуживания, ремонта или замены. Фильтр-грязевик предотвращает засорение. Иногда, как дополнительный элемент надежности, между фильтром и шаровым краном ставят еще обратный клапан, который предотвратит движение теплоносителя в обратном направлении.

Схема подключения (обвязки) циркуляционного насоса в систему отопления закрытого типа

Норма давления

По сравнению с теплотрассой, где напор воды составляет 12 атм, давление в отопительной системе здания несколько меньше – около 10 единиц. Плохо отрегулированная конфигурация, потери снижают до 5,5 атмосферы.

Между отопительными периодами в трубах поддерживается индекс, превышающий статический показатель. Это предохраняет разводку от попадания кислорода и процесса коррозии. Минимальное значение приведенного условия зависит от высоты жилого строения с запасом 3-5 метров.

Различия между статическим и динамическим давлением

Напор искусственного обогрева МКД насчитывает несколько основных типов.

Таковыми представлены:

1. Статическое давление. Указывает усилие, с которым столб воды надавливает на внутренние стенки труб, радиаторов, в зависимости от их высоты расположения. При расчетах за ноль (0) принимается поверхностный напор жидкости.
2. Динамический показатель возникает вследствие движения горячего носителя внутри трубопроводов, батарей.
3. Рабочее состояние состоит из двух предыдущих показателей, которые обеспечивают безаварийную деятельность всех элементов отопительной конструкции.

Последняя характеристика имеет свои условия, которые выражаются коэффициентами:

• малоэтажные постройки с закрытым типом циркуляции – 0,20-0,40 mPA;
• одноэтажные строения с естественным обращением горячего носителя и открытой моделью – 0,10 mPa на каждые 10,0 м столба воды;
• высотные здания – приблизительно 1,0 мПа.

Роль статического натиска выражается давлением жидкости в закрытой схеме отопления на батареи квартиры и ее разводку в зависимости от количества этажей. Если принять эту формулу за основу, то на каждые 10 метров высоты приходится по одной дополнительной атмосфере.

Откуда берется тепло в батареях.

Добавочным давлением является динамическое. Последнее обусловливается натиском воды на трубопроводы, батареи при движении горячего носителя. Монтируя закрытую схему искусственного обогрева здания с центробежным насосом, необходимо учитывать совместный – статический и динамический напор, особенность оборудования. Например, чугунный радиатор рассчитан на рабочее использование 0,6 mPa.

Как выбрать

Термостат подбирается в соответствии с рабочими характеристиками отопительной системы. Устройство должно:

1. Выдерживать давление в диапазоне 16–40 бар и температуру до 200 °С.
2. Быть изготовлено из коррозиестойких материалов, устойчивых к механическим воздействиям.
3. Совпадать по диаметру с размером трубопровода.
4. Совпадать по параметрам резьбы на трубе.

Популярные производители

Наиболее надежными и долговечными считаются термостаты, изготовленные следующими компаниями:

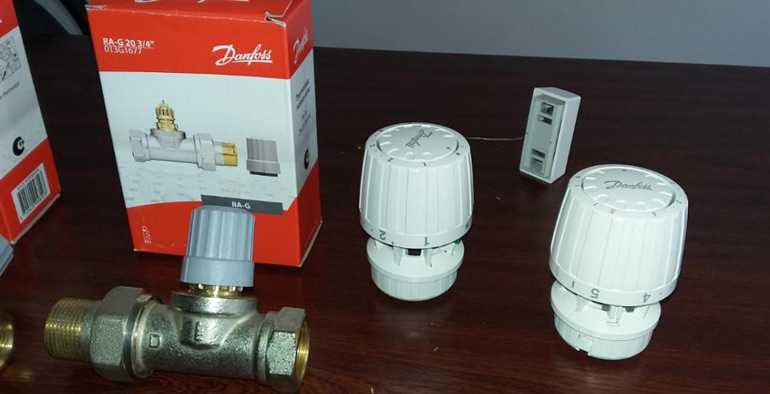

Danfoss (Дания). Приборы этого производителя, несмотря на достаточно низкую цену, обладают усовершенствованной конструкцией. Они оснащены стабилизатором потока, поэтому работают бесшумно. Не засоряются при работе с теплоносителем любой загрязненности, так как ход их штока больше в 1,5 раза, а окно настройки производительности имеет увеличенное сечение.

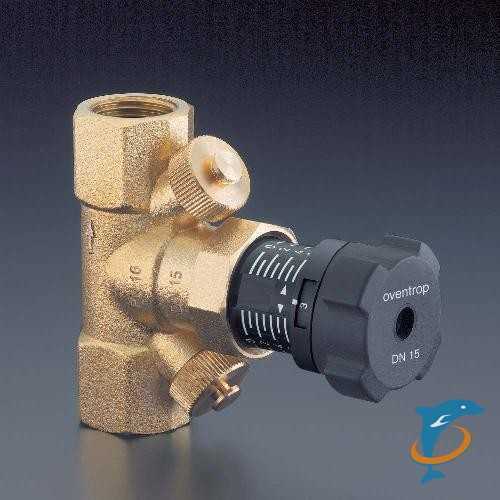

Oventrop (Германия). Многообразие типоразмеров термостатической арматуры компании Oventrop позволяет подобрать идеальную модель к любой инженерной системе. Отличные регулирующие качества, высокая надежность продукции сочетаются с эстетичным внешним видом.

Luxor (Италия). Термостаты Luxor подходят для систем отопления, где теплоноситель — горячая вода. Они оснащены термостатическим шпинделем, обеспечивающим предварительную настройку потока.

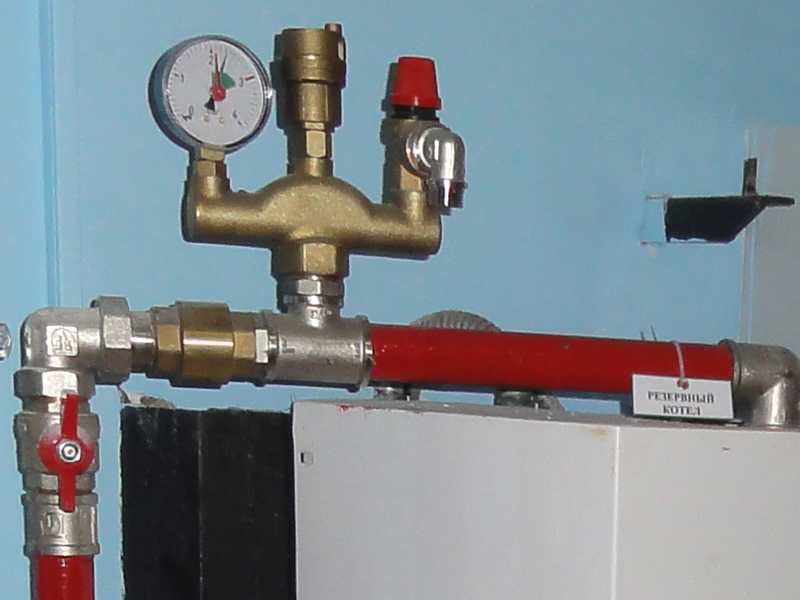

Что входит в группу безопасности системы отопления

Группа безопасности состоит из трех элементов, соединенных коллектором (техническим элементом, разбивающим поток на несколько параллельных веток).

Каждая замкнутая отопительная система должна быть укомплектована группой безопасности, — приборами, обеспечивающими безопасность сосудов, работающих под давлением. Это:

• манометр;
• предохранительный клапан;
• автоматический воздухоотводчик.

Рассмотрим по порядку каждый их них, и как они должны правильно применяться и устанавливаться.

Автоматический воздухоотводчик

Устройство удаляет скапливающийся воздух. Устанавливается только в вертикальном положении, в верхней точке труб, — действует на основе того, что легких воздух стремится выйти вверх.

Игольчатым клапаном управляет поплавок в корпусе. Как только жидкость вытесняется парами, воздухом, ее уровень в корпусе прибора понижается, поплавок опускается, клапан открывается и воздух выходит наружу.Также устройство может подтекать со временем, что устраняется чисткой игольчатого клапана.

Сбрасыватель воздуха

Чаще всего автоматический сбрасыватель воздуха для систем безопасности котла делается из латуни. Воздушные пузырьки в системе отопления образуются по следующим причинам:

• уплотнения плохого качества либо выход из строя старых;
• изначальное наполнение магистрали отопления водой с воздушными пузырями;
• неправильная установка либо некорректный запуск в эксплуатацию отопительной системы;
• подпитка водой;
• засор или налет на трубах.

Вода, поступающая в отопительный контур, содержит в себе большое количество воздуха, который, нагреваясь, расширяется и создает пробки. Из-за их образования увеличивается давление, а скорость передвижения теплового носителя снижается.

Потому желательно устанавливать автоматический вентиль для воздушного сброса, который характеризуется удобством в работе — он не требует человеческого участия при регулировке.

Принцип работы этого устройства полностью будет зависеть от его конструкции. Обычно автоматический вентиль включает в себя клапан и канал. Первый элемент контролирует вывод чрезмерного количества воздуха. Если в трубах нет значительного напора жидкости, поплавок находится в поднятом положении, а клапан — в положении «закрыто».

Во время образования пробки поплавок опускается, а коромысло открывает выходной клапан — так выпускается воздух из труб отопления. После спуска лишнего воздуха поплавок возвращается в изначальное положение, и клапан закрывается.

Автоматический вентиль будет наиболее практичным вариантом

Манометр

Манометр в домашних системах отопления применяется с диапазоном показаний до 4 атм. Ведь рабочее давление отопления частного дома – 1,5 – 2,0 атм. Повышение до 3 атм считается уже аварийным.

Требование к манометру – от известного производителя, хорошо читаемые показания. Иногда на приборе выводится и температурные показания, что полезно и удобно.

Установка должна быть такой, чтобы прибор был всегда на виду, бросался бы в глаза при входе в помещение. Не допускается закрывать, загромождать вид.

Коллектор

Компоновка группы реализуется на специальной детали, которая выполнена обычно в форме трезубца. Посредине коллектора подсоединяется воздуховод. Это обеспечивает беспрепятственное выведение воздуха и системы. Остальные элементы группы располагаются по бокам.

Предохранительный клапан

Назначение – не допустить опасного повышения давления, сбросить часть теплоносителя с замкнутого пространства. Для домашней сети обычно применяются устройства, настроенные на 3 атм, что подбирается в магазине.

На этом клапане всегда имеется ручка (рычажок), для его открытия. С помощью него можно спустить часть теплоносителя с системы. Бывает, что это устройство подтекает, тогда достаточно открыть-закыть рычагом несколько раз, что может удалить мусор струей.

Клапан не предназначен для постоянного срабатывания, при частом открытии засоряется отложениями, течет, выходит со строя.

Устройство автоматической подпитки

В силу различный обстоятельств (естественное испарение, работа предохранительного элемента и пр.), объем теплоносителя в СО может уменьшаться. Чем меньше теплоносителя – тем больше воздуха в системе, который неизбежно нарушает циркуляцию воды в СО и перегреву котельного оборудования. Чтобы воздух не поступал в систему необходимо вовремя пополнять количество теплоносителя. Делать это можно вручную, а можно установить клапан подпитки системы отопления

, тем самым организовать автоматическое пополнение СО теплоносителем.

Конструкция данного рода арматуры практически не отличается от предохранительной арматуры, но принцип работы прямо противоположный: пока в СО есть необходимое давление, которое подпирает мембрану к седлу, пружина находится в сжатом состоянии. Когда давление падает ниже минимального, пружина распрямляется и отводит мембрану от седла, давая возможность поступлению воды из бака запаса или водопроводной сети попасть в СО. На рис. ниже показана конструкция данного устройства.

По мере заполнения СО, давление в ней усиливается, пружина сжимается, а мембрана садится в седло на корпусе, перекрывая подпитку.

В современности все чаще можно встретить низкотемпературные напольные и радиаторные системы отопления. В перечень регулировочных приборов входят: краны-смесители, группа безопасности, коллекторы и дешламаторы, терморегуляторы, клапаны, балансировка контуров, автоподпитка, подогрев обратки. Очень важным элементом отопительной системы является группа безопасности котла. В состав такой группы входят: предохранительный клапан для отопления, автоматический воздухоотводчик, манометр.

Предохранительная и запорная арматура системы отопления

Перепускной

Регулирующие термоклапаны для отопления помогают удерживать температуру в заданных пределах, не допуская перегрева помещения, сужая либо перекрывая поток теплоносителя, ведущий в радиаторы. Такой принцип может привести к ряду проблем.
Например, если схема отопления в доме предусматривает несколько помещений с радиаторами, а поток теплоносителя перекрыт, то его циркуляция останавливается, что может привести либо к неравномерному прогреву разных помещений, либо к повреждению насоса принудительной циркуляции. Для решения таких проблем используется перепускной клапан.

Перепускной клапан выполняет задачу сохранения равномерного тока теплоносителя. Для этого при повышении давления в трубах он перенаправляет его избыток в обратный контур. Теплоноситель не удаляется из системы обогрева. Перепускной предохранитель способен работать в постоянном режиме, а не так, как обратный, выполняющий сброс давления только на пиках повышения объема теплоносителя.

Таким образом установка предохранительного клапана для системы отопления закрытого типа крайне важна. Выбор подходящего устройства зависит от функций, которые будут на него возлагаться.

Рейтинг: 1 230

Современное отопительное оборудование для домов должно быть надежным, безопасным в эксплуатации и обеспечивать бесперебойную работу. В любой конструкции обязательно используются предохранительный клапан для отопления.

• Краны-смесители;
• Комплект, обеспечивающий безопасную работу ;
• Коллекторы и дешламатаоры;
• Терморегуляторы;
• Различные предохранительные клапаны;
• Автоподпитка;
• Балансировка контуров.

Среди перечисленных предохранительных клапанов , наиболее важным элементом выступает специальный комплект, обеспечивающий безопасность котла.

Предохранительные клапаны и запорная арматура

Основными элементами комплекта, обеспечивающего безопасную работу котла, являются:

• Предохранительный клапан для систем отопления;
• Манометр (для в системе);
• Воздухоотводчик (для отвода лишнего воздуха).

Во время работы магистрали отопления могут произойти различного рода сбои, которые приводят к резкому скачку давления. В результате неправильной работы установки может произойти и других элементов, что в свою очередь может представлять опасность, как для самого строения, так и жизни людей

Поэтому очень важно наличие комплекта безопасности, позволяющего регулировать давление системы

Таким образом, основная функция предохранительного клапана в системе отопления – это защита отопительного оборудования при повышенном давлении. В основном такая необходимость возникает при использовании котлов с . Однако не стоит исключать такую аварийную ситуацию при других видах отопления.

Группа безопасности котла

Причины избыточного давления в системе отопления:

• Появление пара в результате резкого повышения температуры (спускание воды);
• Использование большого количества теплоносителя. В основном это касается частных домов, в случае отказа автоматической системы.

Температура нагрева воды в радиаторах составляет не более 90 градусов. Начальная же температура при заполнении установки не превышает 15-ти градусов. В происходит нагрев, что приводит к расширению объема. Поэтому в качестве защиты используется предохранительный клапан.

Он является одной из составной отопительной конструкции и выполняет роль защитного элемента. Принцип действия отопления основан на сбросе излишков теплоносителя при возникновении избыточного давления. Наибольшее распространение нашли пружинные предохранительные клапаны. Именно пружина и оказывает противодействие таким скачкам.

Применяемые предохранительные клапаны для отопления бывают открытые и закрытые.

Разница этих двух видов клапанов заключается в том, что открытый предохранительный клапан работает без противодавления, а закрытого типа – с противодавлением.

При необходима правильная установка предохранительных клапанов, согласно прилагающийся нормативной документации, в которой учтены соответствующие мощность и рабочее давление выбранного прибора.

Виды обратных клапанов для отопления

Если вы ищете обратный клапан для системы отопления, обязательно уточняйте температурный диапазон эксплуатации. При установке в обратном трубопроводе температура может быть 80-90°C, выше она все равно не поднимается. При установке в подаче требования жестче — 110°C и не ниже. Иначе, по прошествии некоторого промежутка времени, размягченная резина может «залипнуть» и даже давление от циркуляционного насоса не сможет ее сдвинуть. В этом случае придется разбирать узел и ремонтировать или заменять устройство.

Этот обратный клапан используют в гравитационных системах отопления

Если говорить о типах и принципах работы обратного клапана для отопления, то в системах с принудительной циркуляцией можно ставить любой качественный экземпляр. Потока, создаваемого циркуляционным насосом, достаточно для работы любого механизма. В системах с гравитационной циркуляцией, наоборот, ставят только некоторые типы  — те, которые легко срабатывают. Ведь движение теплоносителя далеко не такое мощное, поэтому и срабатывать обратный клапан должен при малейшем проявлении обратного потока. К таким клапанам относится лепестковый и шариковый. Тип зависит от способа установки — при вертикальном расположении хорошо работают шариковые, на горизонтали — лепестковые. Рассмотрим их устройство подробнее.

Как выбирать

Термостат подбирается в соответствии с рабочими характеристиками отопительной системы. Устройство должно:

1. Выдерживать давление в диапазоне 16–40 бар и температуру до 200 °С.
2. Быть изготовлено из коррозиестойких материалов, устойчивых к механическим воздействиям.
3. Совпадать по диаметру с размером трубопровода.
4. Совпадать по параметрам резьбы на трубе.

Популярные производители

Наиболее надежными и долговечными считаются термостаты, изготовленные следующими компаниями:

Danfoss (Дания). Приборы этого производителя, несмотря на достаточно низкую цену, обладают усовершенствованной конструкцией. Они оснащены стабилизатором потока, поэтому работают бесшумно. Не засоряются при работе с теплоносителем любой загрязненности, так как ход их штока больше в 1,5 раза, а окно настройки производительности имеет увеличенное сечение.

Oventrop (Германия). Многообразие типоразмеров термостатической арматуры компании Oventrop позволяет подобрать идеальную модель к любой инженерной системе. Отличные регулирующие качества, высокая надежность продукции сочетаются с эстетичным внешним видом.

Luxor (Италия). Термостаты Luxor подходят для систем отопления, где теплоноситель — горячая вода. Они оснащены термостатическим шпинделем, обеспечивающим предварительную настройку потока.

От чего зависит стоимость и примерная цена

Стоимость термостатических клапанов бывает разной и зависит:

• От конструктивного исполнения.
• Материала корпусных деталей.
• Технических характеристик.
• Особенностей производства.

Сколько примерно стоят разные модели термостатических клапанов, смотрите в таблице.

Правила монтажа и эксплуатации

Монтаж термостатического клапана я выполняю по следующей схеме:

1. Сливаю из системы отопления всю жидкость. В частной постройке это сделать проще, а для слива в многоквартирном доме придется обращаться в обслуживающую организацию, так как вентиль находится в подвальном помещении.
2. Вырезаю часть трубы, соответствующую по размеру купленному прибору.
3. Нарезаю резьбу на концах труб.
4. Вкручиваю изделие в резьбу на трубах с уплотнением соединения льняной нитью на термостойкой краске.
5. Проверяю герметичность соединений, неподвижность положения корпуса клапана.
6. Настраиваю термоэлемент.

Во время эксплуатации термостатической арматуры я стараюсь, чтобы:

1. Прибор был защищен от попадания прямых солнечных лучей.
2. Клапан был закрыт во время проветривания помещения, так как холодный воздух быстро охладит термостат, и он увеличит поступление горячего теплоносителя в радиатор.
3. Если прибор настроен на контроль температурного режима в нескольких комнатах одновременно, то слежу за тем, чтобы межкомнатные двери были закрыты.
4. До следующего отопительного сезона все клапаны оставались в открытом положении. Иначе может произойти прилипание золотника к седлу клапана и выходу из строя прибора.
5. На летнее время снимаю термостатическую головку с вентиля. Это увеличит срок ее службы.

Регулировка прибора

После установки я регулирую прибор следующим образом:

1. Полностью открываю клапан до момента нагрева и стабилизации температуры в комнате.
2. Затем закрываю его полностью и жду, пока температура в помещении станет комфортной.
3. Снимаю рукоятку термостатической головки и устанавливаю ее повторно, чтобы нужное значение температуры на ее шкале достигалось при полном открытии клапана.
4. После этого начинаю понемногу его открывать, пока в батарею не начнет поступать теплоноситель, а корпус термостатического клапана станет теплым на ощупь.
