Схемы датчиков движения и принцип их работы, схемы подключения

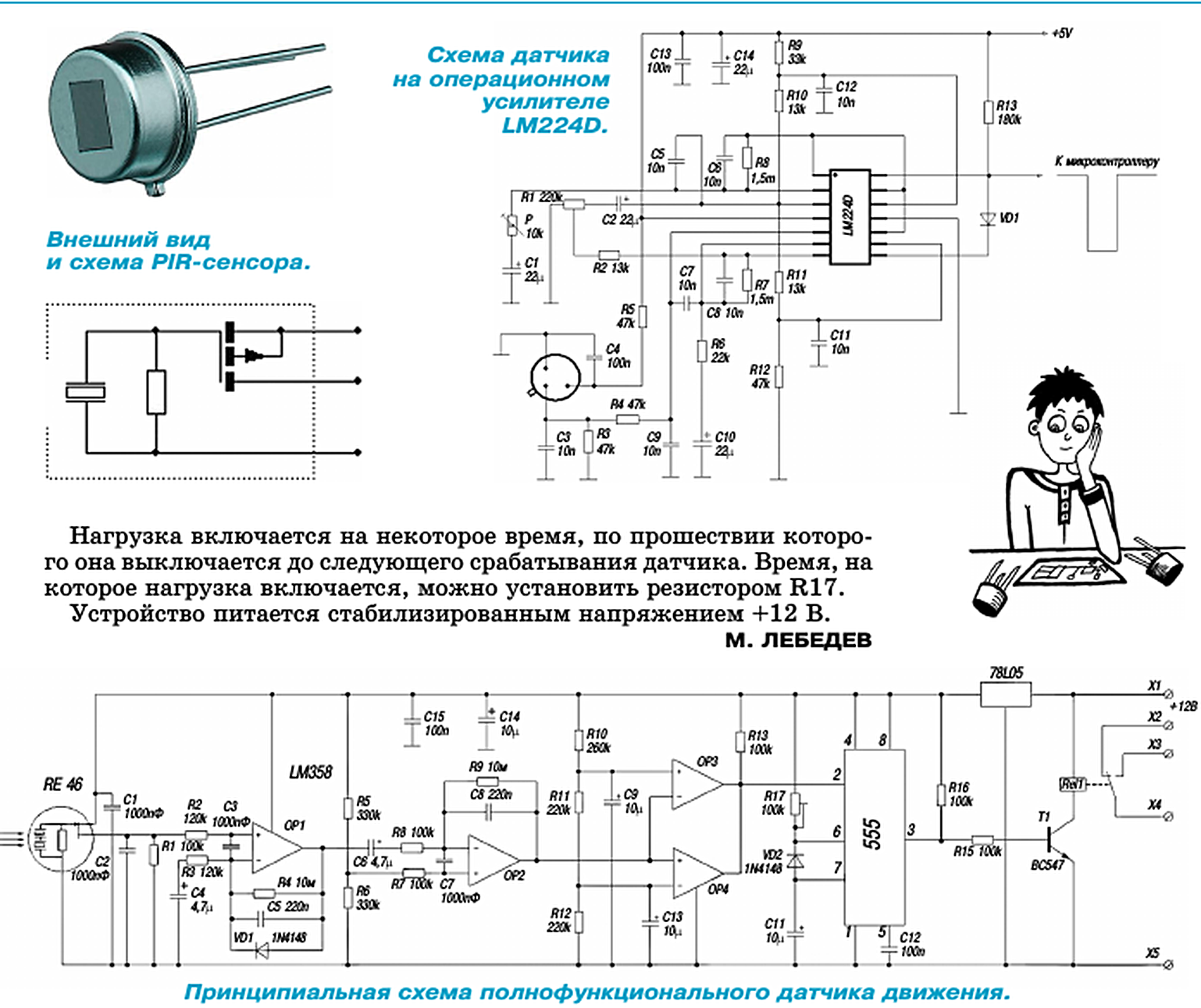

Схемы для самодельных датчиков движения

Предлагаем рассмотреть несколько схем, пригодных для повторения и изучения принципов работы датчиков. Кроме того, микроволновый поможет освоить еще и основы радиопередающей техники и детектирования сигналов, а схемы с применением микроконтроллеров позволят сделать модульный вариант с готовых решений для Ардуино.

Емкостной

Примем за нормальное состояние – когда рядом с сенсором никого нет, а за срабатывание – когда вы рядом.

Транзистор VT1 – это узел генератора на полевом ключе, настроенном на 100 кГц. В резонанс с ним настроен колебательный контур L2C2. Электрически связан с генератором через R2. VD1 (детекторный диод). Частоты указаны при отсутствии внешних воздействий, т. е. вы не касаетесь схемы, и удалены от нее. Деталь DA1 – компаратор, нужен для сравнения сигнала с диода и опорного напряжения заданного через R3. В нормальном состоянии выход должен стремиться к нулю. При этом сигнал на неинвертирующем входе компаратора «–» равен 5 В, а на выходе – 0 В.

Когда вы подходите к сенсору, емкость увеличится, частота генератора уменьшится, вы влияете именно на частоту генератора, а L2C2 частота задана колебательным контуром параллельно соединенной емкости и индуктивности.

Резонанс между генератором и этим контуром исчезает, и напряжение на неинвертирующем входе падает. Так как напряжение на инвертирующем растет, то выход начинает подтягиваться к напряжению питания и остановится на уровне 8 вольт (примерно), их можно использовать для управления реле, через транзистор для усиления выходного тока, тиристорами и прочими приборами, от которых вы уже запитаете нагрузку.

Обе катушки намотаны на ферритовых кольцах 2000 НМ, 20 мм внешним диаметром по 100 витков провода ПЭВ-2 0.2 мм, виток к витку. В свою очередь, L1 имеет отвод от 20 витка, а L2 от 50 витка (от середины). Мотайте так, чтобы расстояние между началом и концом было не меньше чем 0.3 мм.

Датчик – 2 куска провода 1 мм диаметром и длиной 1–1.5 м располагаются на расстоянии 20 см друг от друга.

Настройка: вольтметром меряем напряжение C5, вращая подстроечный C4, добиваемся максимального напряжения (2.5–5 В), если напряжение ниже, добавляем параллельно С3 постоянный конденсатор 15 пФ, если все равно не хватает напряжения – уменьшаем R1, но не менее 500 кОм. Следующий шаг – по схеме R3 выкрутить в нижнее положение, а R2 в среднее. Светодиод, подключенный к выходу ОУ через резистор, светится. Вращая R3 сделать так, чтобы он погас. Проводите настройку непосредственно там, где он и будет установлен. Если провести настройку на рабочем столе, а потом разместить датчик, где вы планировали – скорее всего, придется настраивать заново.

Тепловой датчик на Arduino

Для сборки проекта ПИР датчика движения на Ардуино нужно:

• PIR-датчик HC-SR501.
• Arduino UNO (или любая другая подобная).
• Блок питания 4–6 V.

HC-SR501 – содержит в себе 1 пироэлектрический элемент, он накрыт линзой, и необходимую обвязку на печатной плате. С одной из сторон платы выведены подстроечные резисторы для регулировки чувствительности и времени задержки. Выходной сигнал имеет амплитуду в 3.3 вольта, а напряжение питания 5–12 вольт. Максимальная дистанция, на которой датчик сработает – 7 м, и задержка времени после срабатывания – до 5 минут.

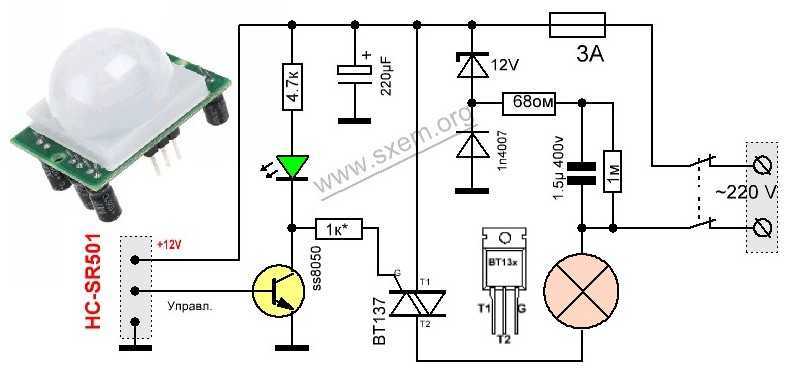

Схема соединения для управления светом через реле.

Наглядная схема соединений на беспаечной макетной плате (breadboard)

Программный код элементарен:

В зависимости от ваших потребностей вы можете модифицировать код.

Области применения

В помещениях с детекторами слежения энергия экономится на 40%, а расходы уменьшаются на 50 – 60%. Прибор включает кондиционер, когда есть люди, а также координирует освещение и прекращает его в момент отсутствия человека.

Устройства монтируются в виде локальных элементов, оконных координаторов открывания, применяются в системе «умного дома». Дизайнерские модели ставятся в частном секторе, уличные приборы регулируют свет в подъездах, дворах. Датчики присутствия следят за обстановкой на складах, производственных цехах и офисах. Устройства обеспечивают безопасность в отдельных комнатах или во всем строении.

Датчик движения схема подключения к светильнику

Теперь нужно в разрыв провода установить датчик движения. Соединение проводов производят следующим образом: провод фазы коричневый соединяют с коричневым белым проводом фазы датчика и проводом от выключателя.

После подачи тока в линию следует выждать не менее 1 минуты. Приведем несколько примеров: 1. Но с точки зрения безопасности, разрываться должен именно фазный проводник.

При детектировании движения на выходе появляется сигнал и держится установленное время.

Эти волны уловит инфракрасный датчик и сработает на них, вновь запустив освещение. Выключателем система разъединяется сразу, а в случае с детектором — через установленное время.

То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Датчик движения HC-SR с регуляторами Если датчик выполнен в неподвижном корпусе и не имеет регулировки позиционирования, то необходимо свериться с техническим паспортом, для правильного размещения устройства. Как правило, это не представляет особых трудностей, так как схема подключения должна быть изображена на корпусе устройства. При этом выключатель может продублировать работу датчика движения, вследствие чего можно будет принудительно управлять освещением.

Остались три провода — красный от датчика, коричневый от лампы и второй провод от выключателя. Вариант исполнения настенного датчика движения Настенные устройства, как правило, монтируются рядом с дверью, направляя на нее зону прослушки. Если планировка помещения такова, что угол обзора не позволяет контролировать важные зоны, то рекомендуется к ДД подключать несколько источников света. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы.

Принцип работы и классификация

А инфракрасные — движения мимо датчика. При срабатывании выключателя лампа потухнет сразу или тогда, когда отключится датчика. Электронная схема фиксирует эти изменения и формирует сигнал для выходного реле.

Из плюсов можно выделить удобство при монтаже вне помещения, полную безопасность для домочадцев, а также возможность регулировки дальности реагирования и очень низкое энергопотребление. Еще один вариант изучения схемы — посмотреть ее на корпусе самого устройства. Эти приборы могут настраиваться на плавное изменение яркости сразу после замыкания цепи, включать освещение с некоторой задержкой. Встречаются случаи, когда потолочный детектор монтируют на стену, что приводит к некорректной работе. Недорогой для приобретения, легко устанавливаемый, просто настраиваемый прибор.
Как подключить датчик движения вместо выключателя Специализированная схема подключения

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

1. подача тока на первое коммутационное устройство;
2. от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Watch this video on YouTube

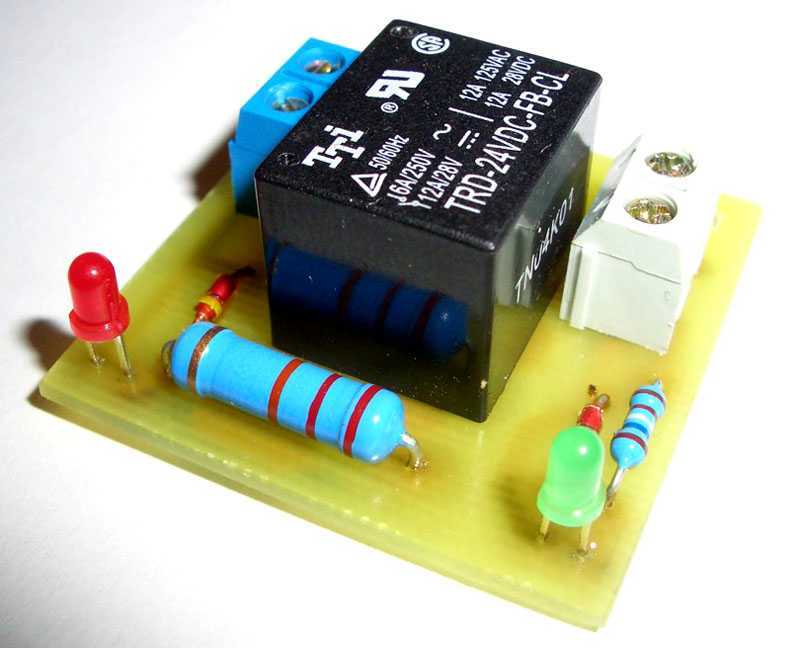

Электронное реле

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

Применение в туалете

Стоит выделить применение датчика для обнаружения присутствия человека в таком помещении как туалет. Это обусловлено, прежде всего, тем, что выключатель устанавливается зачастую вне пространства данной комнаты. Также использование здесь данного прибора обеспечит не только удобство и комфорт, но и значительно снизит затраты электрической энергии, так как исчезнет риск оставить свет после себя включенным.

Для туалета наиболее подходящим вариантом является инфракрасный датчик для определения перемещения. К основным преимуществам такого устройства можно отнести достаточно небольшие размеры, возможность точных настроек, вменяемую стоимость и абсолютную безопасность для окружающих.

Как сделать своими руками

Простейший датчик делается своими руками. Но не всегда затраты по времени и цене деталей оправданы.

Емкостной

Схема основана на понимании работы излучения. Прибор состоит из:

• транзисторов;
• резисторов;
• пироэлектрического датчика;
• микросхемы;
• линзы Френеля.

Волны, которые выделяет объект, попадают на пиротехнический датчик. Он фиксирует их и передает на модуль управления. Тот формирует сигнал, который выдает необходимый функционал.

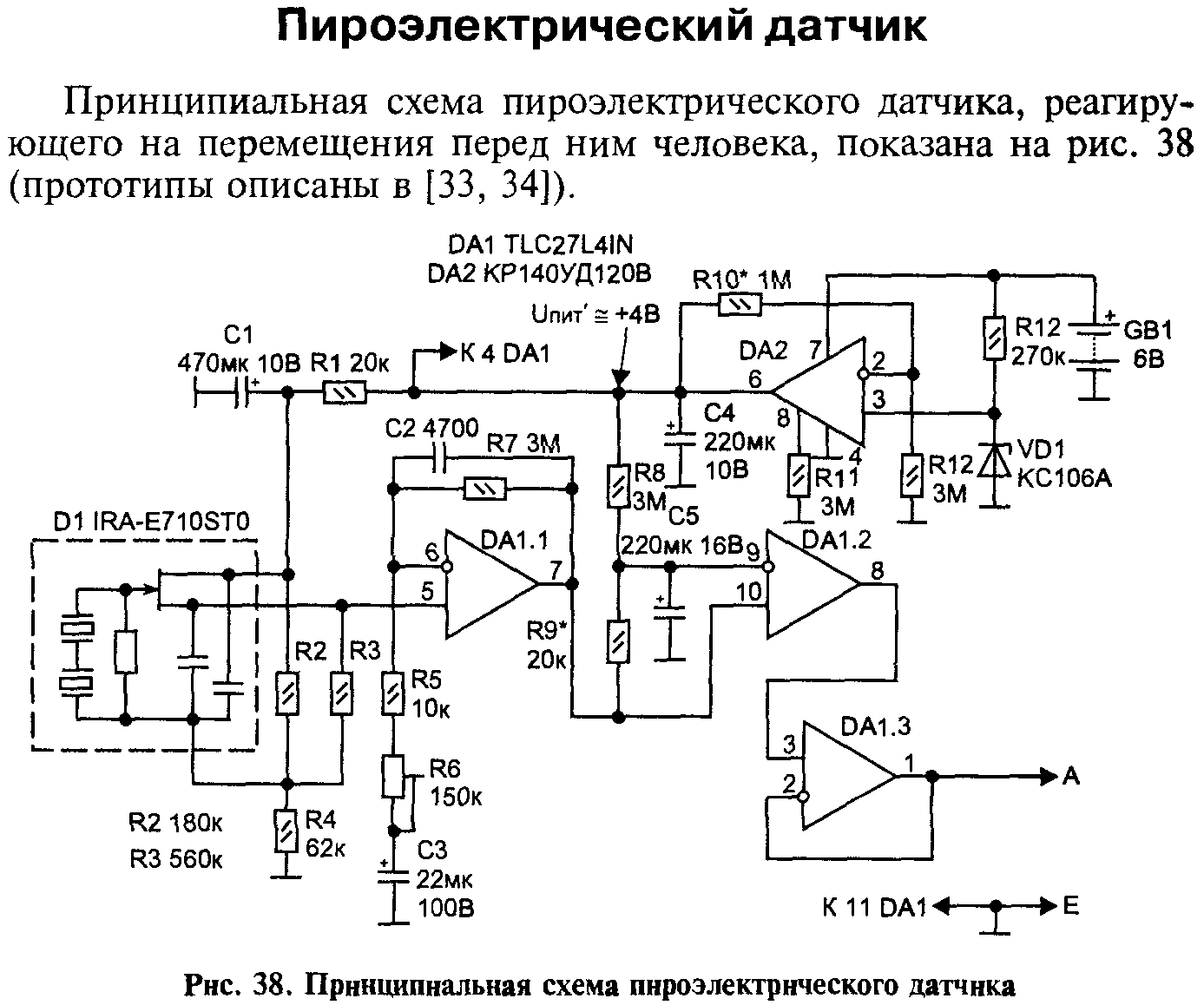

Тепловой

Самодельный датчик создан на основе пироэлектрического элемента. Он улавливает источник теплового излучения в зоне распространения и преобразует информацию в электрический сигнал

Обратите внимание, что устройство:

• ставят вдали от радиаторов и обогревателей;
• нельзя использовать в помещении с животными.

Прибор интегрируется в иные системы, например, осветительные или охранные.

ДД для включения света с 1-м выключателем: схема подключения

Процесс подключения не сложный и напоминает установку обычного выключателя. Но если сравнить эти два электроустановочных устройства, то увидим существенные различия:

1. При установке датчика движения категорически запрещается менять местами выводы. В традиционном выключателе это не запрещено.
2. Оба устройства при включении системы рвут фазный проводник, но к ДД необходимо еще подводить нулевой провод.
3. Выключатель срабатывает при ручном управлении, датчик реагирует на движение в рабочей зоне.
4. Выключателем система разъединяется сразу, а в случае с детектором – через установленное время.

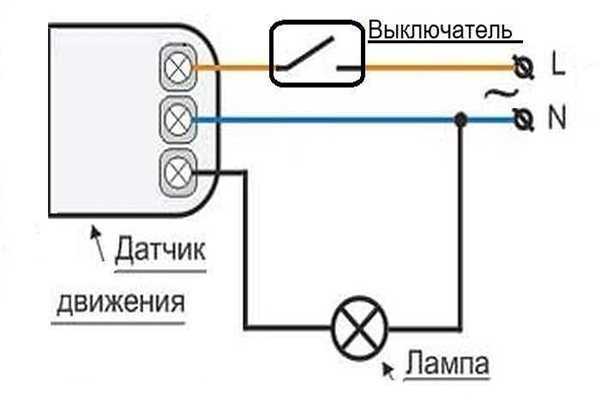

Схема подключения с выключателем

Отличие от датчика движения

Датчик движения менее чувствительный, чем датчик присутствия

В основе работы лежат одинаковые механизмы. У детектора движения стоят десятки микролинз, пространство разбивается на такое же количество частей для исследования. Датчик присутствия содержит сотни таких отражателей, которые координируют минимальные области и отслеживают небольшие по амплитуде движения.

Приборы для определения присутствия человека настраиваются гораздо кропотливее. Из-за высокой чувствительности они часто дают ложную тревогу. Используется электронный вмонтированный процессор для уменьшения таких инцидентов, при этом не используется наладка вручную.

Но в чём разница между датчиками присутствия и датчиками движения, если принцип работы у них один?

Датчики улавливают движение PIR сенсором, который реагирует на инфракрасное излучение, имеющееся у каждого живого организма. Одинаково управляют включением, выключением. Но вот чувствительность у этих устройств имеет различие.

Датчик движения.

датчик движения пример фото

датчик движения пример фото

Датчики движения малочувствительны и срабатывают только на движения, резко двигающихся объектов.

К примеру: человек вошёл в зону действия датчика, прибор включил освещение, пока человек производит активные движения, свет – горит. Человек покинул зону – свет погас. Или же человек в зоне, но остановился и, к примеру: разговаривает по телефону, освещение, через некоторое время погаснет.

В последнем моменте и будет различие между присутствием и движением.

Датчик присутствия.

Датчик присутствия будет реагировать, также на малоактивные действия – свет будет гореть.

Датчик присутствия реагирует даже на кивок головы или движение рук при работе за компьютером, при определённых настройках. К тому же в его программе, предусмотрена регулировка на определённую освещённость (сумерки или раннее утро). При недостаточной освещённости, датчик присутствия должен срабатывать – включать или выключать свет, во время нахождения в зоне его действия, людей.

Где применяют датчик присутствия.

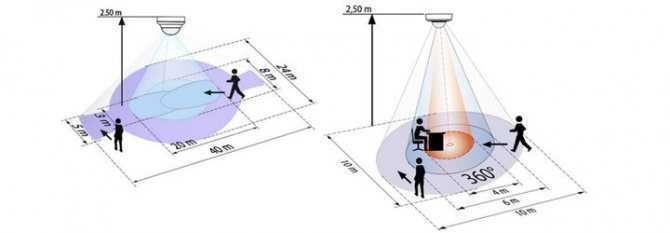

датчик присутствия пример зоны действия

датчик присутствия пример зоны действия

Применение датчиков присутствия обширное: вестибюли, торговые залы, офисы, рабочие кабинеты.

Здесь датчик может применяться не только для света, но и для управления кондиционером или вентиляцией.

В целом, имея более чувствительный диапазон настройки, для определенного вида помещения и смотря для чего оно предназначено, датчик присутствия будет управлять освещением или автоматизировать другие процессы, в зависимости от ситуации.

Область применения

Самоделки в виде датчиков движения чаще всего конструируются:

1. В несложных системах сигнализации для гаражей, дач или домов.
2. Для облегчения и создания дополнительного комфорта – для включения наружного и внутреннего освещения.
3. Для контроля движения транспорта или людей через зоны невидимости.

Наверное, самостоятельно собранный датчик движения, включающий и выключающий освещение является наиболее распространенным вариантом использования этого устройства.

Ввиду очевидного экономического эффекта от его использования, такой прибор просто необходим для установки в пространстве около жилого дома, на гаражной стоянке, при использовании технологии «умный дом», в качестве обязательной опции включения освещения, во время открытия входной двери.

Такое применение этого электронного устройства позволит избежать дополнительных затрат на электроэнергию, существенно продлит срок службы ламп, создаст дополнительные комфортные условия жильцам.

Датчик движения работает неправильно — ошибки подключения

1

Ложные
срабатывания нередко происходят при воздействии посторонних факторов. Например,
при неправильном размещении датчиков вблизи нагревательных элементов или на
улице, недалеко от деревьев.

При ветре и
движении веток, прибор будет срабатывать и каждый раз запускать освещение. Но
иногда подобное случается по причине неисправности внутренних компонентов.

Чтобы выяснить что же виновато в ложных срабатываниях, просто заклейте непрозрачной изолентой чувствительное окошко.

Если это ничего не изменит и прибор по прежнему будет самопроизвольно запускаться, тогда он однозначно вышел из строя и его пора менять.

2

С точки
зрения логики работы устройства, без разницы куда вы подключите фазу, а куда
ноль. Но с точки зрения безопасности, разрываться должен именно фазный
проводник.

То же самое
правило действует и при подключении любого патрона светильника.

Поэтому
здесь все делается аналогично. Заводите фазу именно на ту клемму, куда
предписано инструкцией.

3

Подобное может происходить при направлении постороннего луча света, от рядом расположенного светильника в чувствительный элемент.

Например, ближайшая лампочка накаливания, при отключении будет затухать не моментально, а постепенно. И ее нить остывая, по прежнему будет излучать инфракрасные волны.

Эти волны
уловит инфракрасный датчик и сработает на них, вновь запустив освещение. И так N-ое количество раз до бесконечности.

Поэтому
смотрите, чтобы свет от лампочек не бил напрямую в сам датчик, либо они
находились от него на удаленном расстоянии. Из-за этого их зачастую и прячут непосредственно
под корпусом светильника.

4

Вы должны не
забывать, что есть модели потолочные, а есть настенные.

У обоих устройств
диаграммы работ несколько отличаются. Угол обзора у них разный, а значит и
работать они будут не так как вы изначально планировали, порой включаясь в
самые неподходящие моменты.

5

Нельзя
ставить датчики движения направленные на окна, кондиционеры или монтировать их
на улице в сильно продуваемых местах.

Инфракрасный
фотоприемник расположенный внутри, чутко реагирует на любое тепловое излучение.
А значит сквозняк или ветер, привнося холодный воздушный поток, запросто могут
изменить интенсивность ИК-излучения в зоне действия прибора.

Он будет
срабатывать от каждого такого порыва, даже если поблизости нет движения и
человека. А еще он может срабатывать от бликов на стекле окна или отражении
солнышка в лужице.

Некоторые даже сталкивались вот с такой редкой проблемой. Датчик смонтирован в гипсокартонную стену, внутри которой, по тем или иным причинам, периодически появляется тяга и перемещение теплых потоков воздуха снизу вверх.

Так вот,
даже на такую казалось бы не очевидную вещь, эта штука может иногда
срабатывать.

6

Дело в том,
что это не просто прозрачное стеклышко, как многие думают. Это линза Френкеля.

Она специальным образом фокусирует ИК излучение за счет вогнутых сегментных зеркал.

А если у вас будет на внешней стороне грязь или вы случайно уроните корпус и на нем появится трещинка, то прибор начнет работать некорректно.

Источники — https://cable.ru, Кабель.РФ

Принцип работы

Принцип действия Вне зависимости от того, какие датчики устанавливаются, все датчики движения управляющие освещением, работают в соответствии с заложенным принципом работы – замыкании контактов и включении освещения после изменения положения предметов в зоне действия сенсоров устройства.

Различные электронные компоненты имеют различные принципы построения, но у всех их имеется общее сходство замыкание контактов и включение освещения осуществляется после начала движения.

В период пребывания в зоне работы сенсора, осуществляется срабатывание электроники, после, устройство продолжает работать еще некоторое время и уже после того, как предмет, человек или животное вышли из зоны действия датчика. Но такое дополнение технически решается отдельно от основной схемы сенсора.

Основные характеристики датчиков движения

1. Датчики движения бывают двухполюсными и трехполюсными. Двухполюсные могут работать только с лампами накаливания и включаются последовательно с осветительными приборами. Трехполюсные модели – универсальные, к ним можно подключать любые виды ламп.

2. Следующая важнейшая характеристика – угол обнаружения в горизонтальной плоскости, который в ИК датчиках движения в основном определяется свойствами линзы Френеля. Обычно он составляет у разных моделей от 60 до 360 градусов. В вертикально плоскости угол обнаружения всех ИК датчиков движения составляет примерно 15—20 градусов.

3. Номинальная мощность нагрузки, которая может подключаться к датчику движения – важнейший показатель. Если суммарная нагрузка будет больше, чем это позволяет датчик движения, то придется ставить промежуточное мощное реле или ставить два датчика движения и распределять нагрузку.

Датчики движения отключаются не сразу после того, как объект удалился из зоны видимости, а с некоторой задержкой, которая регулируется в широких пределах: обычно от 5 секунд до 10 минут. Это делается для того, чтобы при появлении в освещаемой зоне человека он смог пройти ее полностью, даже не находясь в поле зрения датчика. Например, освещение подъездов или лестниц. Такой показатель называется задержка времени отключения.

4. Параметры электропитания. В характеристиках всегда указывается напряжение питания и потребляемая мощность. ИК датчики обычно питаются от сети 220 В, а мощность имеют ничтожно малую – до 1 Вт.

По конструктивному исполнению датчики движения могут быть:

• Наружными, когда их монтаж выполняется при помощи специальных кронштейнов, которые могут быть стеновыми, угловыми, поворотными и другими.
• Встроенными, которые монтируются в стандартные монтажные коробки под выключатели или в отверстия в потолке под светильники.

По условиям эксплуатации датчики движения можно условно разделить на уличные со степенью защиты не менее IP44, и те, которые можно эксплуатировать внутри помещений. Использовать датчики для помещений на улице не рекомендуется, так как они быстро выйдут из строя. А уличные датчики в помещениях эксплуатировать можно, но экономически нецелесообразно.

Советы

Приступая к разработке проекта сигнализации с использованием датчиков движения с использованием старой советской элементной базы, рекомендуется найти старые советские журналы для радиолюбителей или конструкторов.

В стране множество оборонных конструкторских бюро и массы энтузиастов радиодела. В журналах для самодельщиков довольно часто описывались такие схемы с использованием простых радиодеталей, во многом, которые были разработаны настоящими профессионалами.

Неплохой идеей будет использование в качестве датчиков готовые сенсоры с возможностью подключения как осветительных приборов, так и звуковых.

2 варианта установки датчика

Классическая схема подключения устройства, контролируемого движения, и светильника очень проста. ДД работает как клавишный выключатель и для осуществления функций ему требуется питание.

На фото: варианты подключения устройства

Существуют различные варианты монтажа, отличающиеся между собой расположением кабелей:

1. К ДД приходит кабель питания и выходит на осветительный прибор.
2. Кабель от ДД уходит в монтажную коробку, соединяясь в ней с силовым кабелем и светильником.

На фото: подключение с использованием магнитного контактора.

Если мощность светильника большая и подключение ДД выполнено через распределительную коробку, то управление повышенной нагрузкой берет на себя магнитный контактор.

Подходящий вариант выбирается индивидуально, учитывая возможности на покупку кабельной продукции. Дополнением к классической схеме является клавишный выключатель для независимого включения освещения, этот процесс регламентируется п.6.5.7 ПУЭ.

Пример соединения кабелей

На рисунке фаза L в монтажной коробке присоединяется в точке 1 с кабелем А. Потом подключается с нижним контактом выключателя и кабель А через верхний контакт возвращается опять в монтажную коробку, где в точке 2 соединяется с жилой В. Затем провод идет на клеммы ДД, возвращается опять в коробку и в точке 3 присоединяется с жилой С, ведущей к контакту лампы. Нулевая жила N, проходя через коробку, выходит из точки 4 на клеммы датчика и осветительный прибор.

Датчик присутствия в системе сигнализации

Чувствительный элемент датчиков такого типа выполняет одну задачу – фиксирует любые движения, которые выполняются в зоне его действия. К слову, аналогичные модели детекторов используются в системах освещения. Например, когда пользователь входит в помещение, сенсор посылает сигнал на управляющий контроллер, от которого затем направляется ответная команда светильнику на включение.

В сигнализациях алгоритм ответного действия системы в целом немного другой. Датчик также фиксирует движения объекта, после чего полученный сигнал отправляет на пульт управления. Далее после обработки система посылает соответствующие сигналы владельцу дома или охранной службе. В такой инфраструктуре работает датчик движения для GSM-сигнализации, контроллер которой может посылать команды по каналу сотовой связи на SIM-карты. Это наиболее популярный способ коммуникации для подобных систем

Важной особенностью датчиков, предназначенных именно для охраны, является повышенная точность фиксации и чувствительность. Эти параметры важны по причине крайней нежелательности регистрации ложных сигналов, которые являются слабым местом детекторов присутствия

Виды

Существует несколько классификаций приборов

При выборе и покупке следует обращать внимание на каждый из них, так как от этого зависит эффективность работы, многофункциональность и безопасность

По принципу действия

Принцип действия — это способ регистрации изменений. Самые простые — звуковые, но для некоторых целей их мощности может быть недостаточно. Принцип их действия основан на то, что прибор срабатывает только в случае, когда объект издает звуки. Этот принцип заложен в простейшие выключатели, которые работают от хлопка. Понятно, что для охранной системы и робототехники такие вариант не подойдут. Вместо них используются более современные и удобные.

Ультразвуковой

Состоит из приемника и генератора сигналов. Функционирует на основе эффекта Доплера. То есть, когда происходит изменения частоты или длины волны, то на приемник поступает сигнал. Импортируется в устройстве сигнализаций и осветительных приборах.

Фотоэлектрический

Датчик фотоэлектрический работает за счет обнаружения неизменный интенсивности света. Это в свою очередь подкрепляется или воздействием предмета, или изменением формы, отражения, размера объекта. Есть современные фотоэлектрические приборы, способные считывать информацию вплоть до нескольких сот метров.

Емкостной

Емкостный предназначен непосредственно для получения и обработки излучений, но уже отраженных. Подходящий для охранной системы сигнализации, но может использоваться и в осветительных видах приборов.

Акустический

Срабатывают при обнаружении изменения длины звуковой волны. Включаются, если уровень шума превышает номинальный. Устанавливается норма самостоятельно пользователем.

Инфракрасный

ИК датчики популярны за счет эффективности и точности в сочетании с небольшой ценой. Этот механизм включаются при возникновении, смещении или устранении ИК волны на фотоэлементе.

Датчик нагрузки

Включается при достижении на определенную локацию нормативного веса. Например, устанавливается в прихожей входной двери. Человек заходит и свет включается автоматически.

Комбинированный

Плюс в том, что он снижает число ложных срабатываний и тем самым экономит ресурсы. Устанавливает две системы определения передвижения (сейчас могут быть любые, но обычно это акустика и инфракрасный или ИК и ультразвуковой). Свет появится только того, когда сигнал примут и обработают оба детектора.

По количеству блоков

Важная характеристика, которая определяет функционал устройства.

Однопозиционные

Одно позиционные варианты позволяют контролировать движения из одной точки. Это самый ненадежный вариант, но в ряду случаев его функционала достаточно.

Двухпозиционное

Вариант с двумя позициями показывает большую эффективность. Устройство контролирует происходящее из нескольких точек.

Многопозиционные

Наиболее универсальные. Походят для охранных систем, осуществляющих включение молниеносно.

По способу монтажа

По способу установки оборудование различается на встроенного типа и накладное. Первые фиксируются в стене или на поверхности при помощи специального отверстия. Накладные прибиваются при помощи дупелей

Уличные датчики важно закреплять максимально прочно

По методу получения входящего

Метод получения сигнала — это разделение на инфракрасные, звуковые и другие виды. В зависимости от этой характеристики меняется параметр мощности. Современные устройства для дома рассчитаны на 1000-2000 Ватт.

Исходящий сигнал определяет тип используемых ламп. Это могут быть лампы накаливания или галогенные, люминесцентные. Дальность реагирования, то есть передачи исходящего сигнала, для дома до 20 метров.
