2 Какие типичные неисправности у циркуляционных насосов?
Соблюдение всех правил эксплуатации устройстване гарантирует бесперебойную работу агрегата. Могут возникнуть поломки, которые не зависят от действий человека: забился фильтр, перепады напряжения и т.д.
Если двигатель не включается, но при этом насос не создает гудение и другие странные звуки, стоит проверить предохранитель. Он остро реагирует на скачки в электросети и при угрозе двигателю плавится, тем самым размыкая электрическую цепь. В этом случае предстоит замена предохранителя, после которой устройство вернется к нормальной работе.
Если поломка заключалась не в предохранителе, следует проверить сетевой провод, автоматический выключатель в распределительной коробке и электрическую проводку. Возможно, участок провода или выключатель требуют замены.
Проверив проводку, стоит перейти к обмотке электромотора. Ее исправность проверяется измерением сопротивления. На мультиметре должны быть показания 10-15 Ом. Некоторые агрегаты оборудованы пусковой обмоткой, сопротивление которой составляет 35-40 Ом.
Если на мультиметре отобразилась «бесконечность», значит, обмотка вышла из строя. А при показаниях ближе к нулю – случилось межвитковое замыкание. В этом случае включение устройства сопровождается срабатыванием предохранителей в щитке.
Тестирование циркуляционного насоса
Современные устройства имеют низкий уровень шума, поэтому часто владелец такого агрегата не может понять – работает он или нет? Для диагностики прибора пользуются индикатором тестером вращения вала циркуляционного насоса, который без электросети покажет — исправно ли устройство. Для этого надо поднести свой индикатор к валу двигателя и шкала покажет, вращается вал или не работает вообще.
Когда гудит циркуляционный насос, но не вращается вал с рабочим колесом, стоит сразу же отключить агрегат, ведь может сгореть обмотка двигателя. Причин такой неисправности несколько:
- Вал не работает из-за простоя в летнее время. По такой же причине к корпусу прилипает крыльчатка. При этом надо разбирать устройство и вручную повертать вал. Производители учли такой момент, поэтому на валу сделана насечка для отвертки.
- Рабочее колесо не крутится из-за постороннего предмета в камере. После его извлечения работа системы возобновится.
2.1 Почему греется циркуляционный агрегат?
Температура устройства должна совпадать с температурой труб теплоносителя. Если она поднялась выше, значит, были допущены ошибки при установке, или имеет место неправильная эксплуатация. Циркуляционный агрегат может греться по следующим причинам:

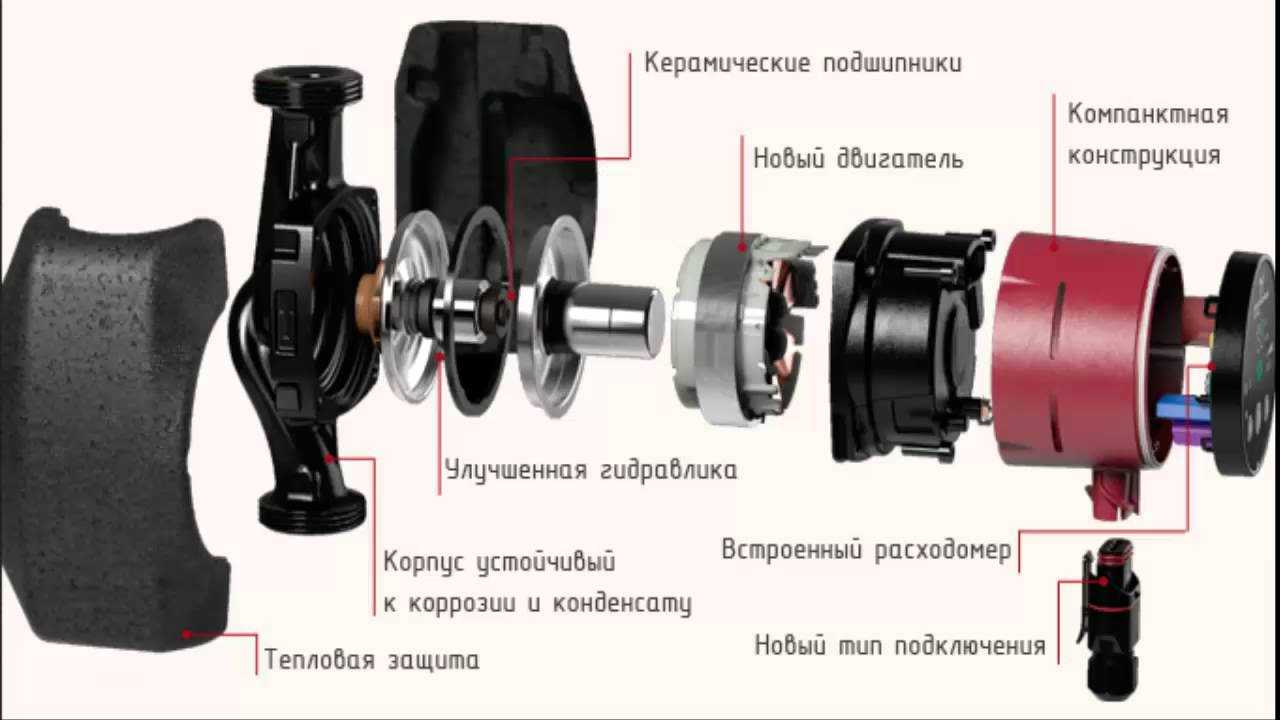

Устройство циркуляционного насоса нового поколения
- изначально неправильная установка. Определить неполадку не сложно: греется насос на начальном этапе сразу после монтажа.
- засор в системе. При длительной работе в трубах собираются отложения и ржавчина, что приводит к уменьшению прохода для воды. Устройство перегружается, чтобы обеспечивалась нормальная циркуляция теплоносителя. При этом двигатель перегревается, но,справится с поломкой может внеплановое техническое обслуживание.
- постороннее тело. При зашлакованых коммуникациях от труб и радиаторов откалываются куски ржавчины или налета, которые, при попадании в устройство, заклинивают электрический двигатель. Если вовремя не осуществлена разборка и чистка прибора, вполне могут выйти из строя катушки электродвигателя и устройство просто престанет включаться.
- нехватка смазки для подшипников. При недостаточном количестве смазывающего материала, подшипники плохо смазываются и быстро стираются, что ведет за собой сокращение службы агрегата в целом. Если в результате заклинил двигатель, насос демонтируется и сдается в сервисный центр.
- маленькое напряжение в сети. При напряжении ниже 220 В электродвигатель перегревается и быстро выходит из строя. В первые минуты перегрева стоит проверить напряжение в сети вольтметром, ведь проблема может быть не в насосе.
2.2 Устройство работает, но не качает теплоноситель
Одна из неполадок, которая случается с отопительными агрегатами, это работа насоса без перекачивания воды. Существует четыре причины такого состояния:
- попадание воздуха или вытекание воды, что устраняется ремонтом дыр и трещин в трубах;
- неправильная регулировка системы отопления. Неисправность решается проверкой верного положения кранов (в первую очередь до насоса);
- нет воды. Отремонтировать такую неисправность стоит подводом воды к устройству.
- Блокировка или заедание клапана. Для устранения следует починить или заменить клапан.
Возможные поломки и способы их устранения
необходимости устраняют неполадку. Кстати, рекомендуется защитить насос от перепадов в сети при помощи установки надежного стабилизатора. Такой ход позволит также защитить насос от сгорания плавкого предохранителя, который выходит из строя в результате постоянных перепадов давления в сети
Итак, если все же с вашим циркуляционным насосом приключилась беда, и он отказывается работать, то попробуем отремонтировать агрегат своими руками.
Важно: но если вы не уверены в своих способностях или не имеете соответствующего инструмента под рукой, то лучше обратитесь в специализированный центр
Если насос издаёт гул, но рабочее колесо не вращается
Причинами могут быть следующие моменты:
- Наличие постороннего предмета в зоне рабочего колеса;
- Окислился вал ротора вследствие длительного простоя агрегата;
- Нарушение подачи электропитания к клеммам механизма.
В первом случае нужно аккуратно снять насос с системы отопления и раскрутить корпус в области рабочего колеса. При обнаружении инородного предмета, устранить его и провернуть вал руками. При сборке насоса в обратном порядке необходимо установить на патрубок надежный фильтр.
Если де имеет место быть окисление, то его хорошо зачищают, смазывают все движимые элементы рабочего узла и собирают насос в обратном порядке.
Если де проблема в качестве подачи электропитания, то придётся проверить напряжение при помощи тестера. Сначала на всех участках кабеля и при обнаружении порыва или неисправности полностью заменить последний. Затем, если кабель окажется в порядке, проверить напряжение на клеммах. Если тестер показывает бесконечность, произошло замыкание. Если показывает меньшее напряжение, значит, случился обрыв обмотки. И в том и в другом случаях производят замену клемм.
Если агрегат вообще не подаёт признаков жизни
Такое может случиться, если в сети отсутствует напряжение. При помощи тестера проверяют напряжение и при необходимости устраняют неполадку.
Кстати, рекомендуется защитить насос от перепадов в сети при помощи установки надежного стабилизатора. Такой ход позволит также защитить насос от сгорания плавкого предохранителя, который выходит из строя в результате постоянных перепадов давления в сети.
Если насос включается, но потом останавливается
Причинами могут являться:
- Наличие накипи между движущимися элементами агрегата;
- Неправильное подключение помпы в районе клемм.
В первом случае придётся разобрать насос и проверить его на наличие накипи. В случае обнаружения известковый налёт удаляют и смазывают все стыки между ротором и статором.
Если же накипи нет, то проверьте плотность предохранителя на агрегате. Следует снять его и хорошенько прочистить все зажимы. Здесь же стоит проверить правильность подключения всех проводов в клеммной коробке по фазам.
Если насос издаёт сильный шум при включении
Причиной этому является присутствие воздуха в замкнутом контуре. Необходимо выпустить все воздушные массы из труб, а в верхней части трубопровода смонтировать специальный узел для предотвращения образования воздушных пробок.
Еще одной причиной может стать износ подшипника рабочего колеса. В этом случае нужно разобрать корпус агрегата, проверить подшипник и при необходимости заменить его.
Если насос шумит и вибрирует
Скорее всего, дело в недостаточном напоре в системе. Необходимо добавить воды в трубы или повысить давление в области входного патрубка помпы.
Если все же напор мал
Здесь стоит проверить направление вращения рабочего узла в корпусе помпы. Если колесо крутится неверно, то, вероятно, была допущена ошибка при подключении устройства к клеммам по фазам в случае использования трехфазной сети.
Еще одной причиной снижения напора может стать слишком высокая вязкость теплоносителя. Здесь рабочее колесо испытывает большое сопротивление и не справляется с поставленными задачами. Придётся проверить состояние сетчатого фильтра и при необходимости прочистить его. Также нелишним будет проверить сечение труб входного и выходного отверстия и при необходимости установить верные параметры работы помпы.
3 Как разобрать циркуляционный насос?
Для осуществления ремонта циркуляционного насоса необходим его демонтаж и разборка. Демонтируют устройство по следующей схеме:
Разборка циркуляционного насоса
Агрегат отключают от питания. Для того, чтобы отсоединить кабель от клеммной коробки, надо снять корпус с блока питания устройства. Перекрывают подачу жидкости боковыми вентилями и сливают остаток в системе. Прибор откручивают отверткой-шестигранником, но вдруг болты прикипели, их смачивают специальной жидкостью WDи через 20-30 минут пробуют открутить снова.
3.2 Замена ремкомплекта
Замена ремкомплекта циркуляционного аппарата включает в себя:
разборку насосной части устройства; замену комплектующих; проверку работы двигателя; сборку устройства; диагностику работы оборудования.
Некоторые производители предлагают готовый ремкомплект для насосного оборудования. К примеру, ремкомплект циркуляционного насоса u4814с производительностью 5200 л/ч, напряжением 12/24 В и диаметром патрубков 38 мм. Покупка такого комплекта уменьшит трату времени и денежных средств.
Схема удаления воздуха
Проводить ремонт циркуляционного устройства своими руками стоит только после истечения гарантийного срока или при невозможности вызвать специалиста по ремонту. Некоторые узлы насосов тяжело найти в свободной продаже, что объясняется торговой политикой фирм-производителей.
Поэтому в ряде случаев экономней будет купить новый прибор, а не ремонтировать сломавшийся.
Где в Екатеринбурге купить насосы для скважин?
Когда дело доходит до обеспечения подачи воды на дачном участке или в частном загородном доме, эта задача в большинстве случаев ложится на плечи владельца.
Где лучше купить насосы в Харькове по хорошей цене?
Когда необходимо найти тепловое насосы в Харькове, или любой другой вид подобной техники, подходить к выбору торговой площадки нужно предельно внимательно.
Компании, в которых можно купить или арендовать бензобур в Минске
Самостоятельное бурение водных скважин на участке – довольно распространенное явление, особенно сегодня, когда доступны различные устройства. Поэтому есть.
Лучшие погружные дренажные насосы для грязной воды
Существует несколько разновидностей погружных насосов. Это могут быть как обычные скважинные модели для перекачки воды в систему водоснабжения, так и дренажные.
- http://obustroen.ru/inghenernye-sistemy/otoplenie/oborudovanie-otopleniya/remont-cirkulyacionnogo-nasosa-otopleniya-svoimi-rukami.html
- https://teplospec.com/montazh-remont/kak-sdelat-remont-tsirkulyatsionnogo-nasosa-otopleniya-svoimi-rukami-vidy-neispravnosti-varianty-resh.html
- https://utepleniedoma.com/otoplenie/otopitelnoe-oborudovanie/remont-nasos
- https://seberemont.ru/kak-razobrat-nasos-otopleniya-i-sdelat-ego-remont/
- http://msklimat.ru/ne-rabotaet-nasos-otopleniya.html
Как подобрать циркуляционный насос марки Grundfos
Сразу хочется отметить, что самостоятельно сделать расчет и подобрать насос, оптимально подходящий к системе индивидуального отопления, достаточно сложно. Помочь в выборе могут консультанты компании и специальные онлайн – калькуляторы. Как показывает практика, больше всего на решение, относительно приобретения понравившейся модели, влияют:

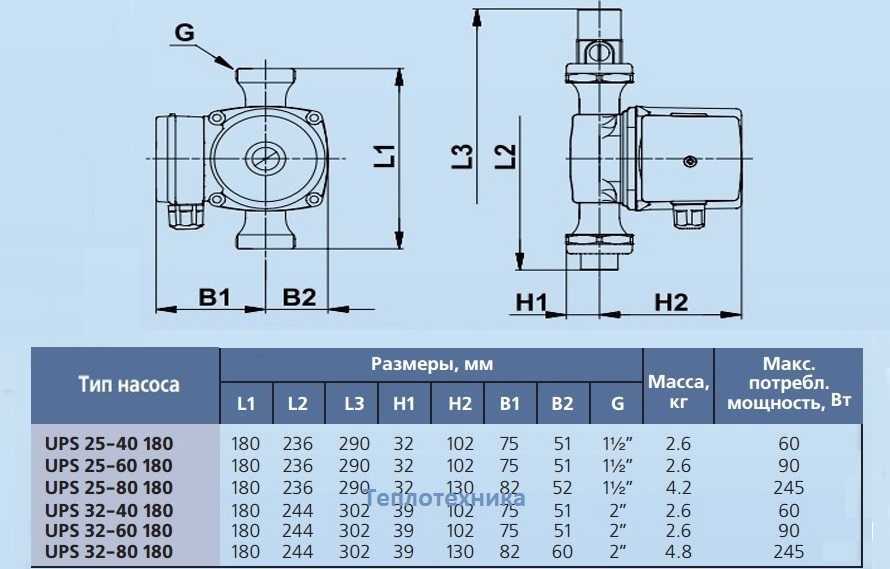

Технические характеристики циркуляционных насосов Грундфос – обратить внимание следует на мощность, пропускную способность и тип конструкции. Не лишним будет убедиться, что приобретается оригинальное устройство, а не подделка
Не лишним будет убедиться, что приобретается оригинальное устройство, а не подделка
Не лишним будет убедиться, что приобретается оригинальное устройство, а не подделка.
Особенности конструкции.
Стоимость и сроки эксплуатации модуля.
Циркуляционные насосы для систем отопления Грундфос предлагаются в пяти базовых модификациях. Подбор оборудования требует привлечения специалиста. Ниже приводятся рекомендации профессиональных монтажных бригад и консультантов.
Как отличить насос подделку от оригинального Grundfos
Неисправности циркуляционного насоса Grundfos, при условии приобретения оригинального модуля, исключаются. Все поломки в основном приходятся на долю подделок. Чтобы избежать приобретения некачественного суррогата, следует руководствоваться следующими правилами:
Приобретать понравившуюся модель стоит только в официальном магазине компании.
Вся продукция сертифицирована и имеет разрешение Ростехнадзора, о чем свидетельствует документация, предоставляемая в комплекте. В оригинальных насосах инструкция есть на грамотном русском языке.
Габариты – отличить подделку просто, воспользовавшись линейкой. Оригинальная продукция имеет монтажную длину 18 см. Как правило, корпус суррогатов 13 см.
Переключатель скоростей в механическом насосе несъемный. Корпус равномерно и качественно окрашен.
Насос состоит из ротора, статора, нержавеющей гильзы, подшипников. Заметить отличия сможет специалист.
Низкая стоимость. Заводская продукция немецкого бренда не может стоить дешево. Как правило, фальсификат дешевле в 2 раза и более оригинала.
Как рассчитать необходимую мощность насоса Грундфос
Подбор циркуляционного насоса осуществляется по нескольким параметрам:
- Отапливаемой площади.
Пропускной способности и высоте водяного столба.
Выбор по площади отопления выполняют следующим способом:
Определяют производительность котла. Так, для помещения на 200-250 м², потребуется котел на 25 кВт.
Считается, что пропускная способность котла в минуту, равна его производительности. Соответственно, котеел на 25 кВт пропускает через себя 25 л теплоносителя в минуту или 1500 л/час.
Насос подбирается согласно этим параметрам.
Чтобы облегчить выбор, в технической документации насосного оборудования сразу приводятся приблизительные параметры отапливаемой площади.
Стоимость насосов Grundfos
Средняя стоимость за единицу насосного оборудования варьируется в пределах от 5 до 80 тыс. руб. На себестоимость модели влияет несколько факторов:
Технические характеристики циркуляционных насосов для отопления марки Grundfos. Производительность, наличие спаренного электромотора, автоматического блока управления – все это увеличивает стоимость модели.
Дополнительное оснащение. После подключения насоса, система отопления становится энергозависимой и прекращает работу после отключения электроэнергии. Чтобы устранить этот недостаток, потребуется подключить источник бесперебойного питания. Монтаж к теплым полам выполняется посредством специального смесительного узла.
Высокая стоимость вполне оправдана, если учесть, что обслуживание циркуляционных насосов для систем отопления Grundfos, не требуется. Модели проработают в течение всего срока эксплуатации без нареканий и помогут существенно сэкономить на электроэнергии.
Срок службы насосов Grundfos
Средний срок службы насосов составляет 7-9 лет. На большинство моделей распространяется 3 летняя заводская гарантия. На длительность эксплуатации напрямую влияет несколько факторов:
Правильная установка насоса на отопление.
Качество теплоносителя – допускается применение гликоль содержащих составов, с максимально допустимым содержанием антифриза не более 30%, в соотношении к общему объему. Вода должна быть очищена от примесей.
Характеристики циркуляционного насоса для отопления, лучшие производители и модели
Как улучшить эффективность работы системы отопления? Для этого существует множество способов: от выбора материала изготовления труб и радиаторов, до увеличения мощности котла. Главным показателем КПД системы является разница температур воды на входном и выходном коллекторе котла (Δt). При уменьшении этого значения сокращается количество энергии для нагрева воды в системе. Одним из способов реализации является увеличение скорости прохождения теплоносителя по трубам. Для этого устанавливают циркуляционные насосы, о выборе которых и пойдет речь.
Циркуляционный насос предназначен для принудительного движения воды по системе отопления. На рисунке ниже показана типичная конструкция насоса:
Работа данного устройства основана на использовании центробежной силы. В конструкции предусмотрено колесо с изогнутыми лопастями, которое закреплено на валу электродвигателя. Вода, попадая на вращающиеся элементы увеличивает свою скорость движения. После прохождения колеса, теплоноситель попадает в диффузор, где кинетическая энергия преобразовывается в потенциальную. Это необходимо для повышения статического давления.
Типы насосов
Конструктивно циркуляционные насосы разделяются на 2 типа:
- «Мокрые». Ротор двигателя омывается перекачиваемой жидкостью. Данные модели характеризуются низкой ценой и относительно небольшими мощностями. Устанавливаются для систем индивидуального отопления в частных домах.
- «Сухие». Защита ротора от воды реализуется с помощью специальной мембраны. Эти насосы имеют большую мощность и применяются для систем с большими объемами теплоносителя.
Прежде, чем приобрести циркуляционный насос, необходимо выбрать его модель. Для этого следует знать его основные технические параметры и критерии выбора.
Технические характеристики и расчет мощности
Для всех насосов применяется единая система маркировки. В ней указываются следующие параметры:
- Присоединительный диаметр. Для бытового применения используются механизмы с размерами патрубков 25 и 32 мм.
- Мощность. В данном случае указывают максимальную высоту подъема воды — дм (от 40 до 60). Оптимальная величина напора для индивидуальной системы – от 0,5 до 2,7 м³/час.
Напор воды, создаваемый насосом, необходим для преодоления гидравлического сопротивления в трубах. В среднем, на участок трубопровода длинной 10 м необходимо 0,6 м напорного столба насоса. Т.е для отопительной системы общей протяженностью 70 м.п. напорный столб насоса должен быть 4,2 м. Расход (производительность) рассчитывается по формуле:
- Q – величина расхода насоса.
- N – мощность котла отопления.
- Δt – разность температур на входе и выходе котла.
Опытным путем были установлены оптимальные параметры насосов для монтажа в системах отопления домов с различной квадратурой помещения. Эти характеристики показаны в таблице:
Площадь помещения, м²
После расчетов параметров насоса необходимо проанализировать рынок производителей.
Обзор производителей
В настоящее время производством циркуляционных насосов занимается ряд европейских фирм, продукция которых характеризуется высоким качеством, большим сроком эксплуатации и удобным монтажом.
Продукция немецкого концерна «Wilo SE» давно известна российскому потребителю. Компания занимается производством насосного оборудования для различных систем отопления, вентиляции и водоотведения. Для автономного отопления из ассортимента компании можно выбрать оптимальную модель, например Wilo-Stratos ECO.
- Максимальный расход – 2,5 м³/час
- Напор – 4,9 м
- Номинальная мощность – 59 Вт
- Внутренний диаметр для подсоединения – 25
В данной модели реализованы автоматические и ручные режимы работы. Возможны настройки частоты вращения ротора, перепадов давления, функция деблокировки.
Итальянская компания «DAB» уже более 40 лет специализируется на выпуске центробежных насосов, как для частного пользования, так и для больших промышленных объектов. Среди продукции стоит выделить модель насоса с мокрым ротором: EVOTRON 40/130.
Особенностью данной модели является удобный цифровой дисплей, позволяющий контролировать режимы работы устройства. Технические характеристики:
- Максимальный расход – 2,7 м³/час
- Напор – 4 м
- Номинальная мощность – 27 Вт
- Внутренний диаметр для подсоединения – 25
Помимо вышеперечисленных производителей на российском рынке насосной техники также пользуются спросом продукция компаний Pedrollo, Gruvdfos.
При выборе насоса необходимо учитывать репутацию производителя (качество его продукции). В большинстве случаев это можно сделать, проанализировав отзывы покупателей. Именно они помогут составить объективную картину.
Как вам статья?
Мне нравитсяНе нравится
Циркуляционные насосы для систем отопления: технические характеристики и выбор
Для одноэтажных домов и магазинов, дач и квартир система отопления рассчитывается с учетом природной циркуляции теплоносителя. Что же касается зданий, особенно многоэтажных с большими площадями обогрева, такой метод или не будет работать, или будет недостаточно эффективен. Значит нужно обеспечить принудительную циркуляцию. Поэтому в отопительных сетях различной мощности и структуры применяются циркуляционные насосы для систем отопления технические характеристики, которых могут значительно отличаться.
Для любой конфигурации и мощности отопительной системы можно выбрать циркуляционный насос. Основная задача, которую должен выполнять циркуляционный насос — увеличить скорость движения теплоносителя в системе и поднять давление, чтобы теплоноситель мог подняться на верхние этажи и отдать тепло.
Как подготовить циркуляционный насос к отопительному сезону
Перед началом отопительного сезона, чтобы не столкнуться впоследствии с выходом из строя циркуляционной помпы и ее ремонтом, необходимо соответствующим образом подготовить устройство к длительному периоду интенсивной работы.
- Следует проверить правильность врезки насоса в трубопровод, ориентируясь на стрелку на корпусе и индикатор вращения крыльчатки. При монтаже нового трубопровода для установки циркуляционной гидромашины лучше выбрать участок непосредственно перед котлом, где риск появления воздушных пробок сведен к минимуму.
- На прокладках и патрубках насоса для предотвращения их рассыхания должна присутствовать смазка.
- Необходимо проверить состояние сетчатого фильтра на всасывающем патрубке и, если он засорен, тщательно почистить его.
- Требуется также оценить правильность подключения насоса к сети электропитания, для чего используется тестер.
- Следует проверить герметичность и надежность соединительных узлов гидромашины.
- Надо выполнить пробный запуск, результаты которого покажут, готово ли ваше оборудование к отопительному сезону.
Выбор места установки насоса в системе отопления
Современный циркуляционный насос — достаточно технологичное устройство. В нем применяются узлы и материалы, способные длительное время работать при высоких температурах. Поэтому монтаж нагнетателя в систему отопления частного дома может производиться практически без оглядки на параметры теплоносителя и другие критерии.
Чтобы продлить срок службы устройства, обеспечить ему оптимальные условия работы, рекомендуется устанавливать насос по стандартным требованиям, а именно — на обратку системы отопления, где теплоноситель имеет меньшую температуру. При этом существует несколько простых правил организации систем циркуляции, как открытого, так и закрытого типа.
- На каждый замкнутый контур отопления нужно установить циркуляционный насос. Это правило всегда соблюдается при отоплении отдельных частей частного дома или при подаче теплоносителя в квартирные радиаторы и теплый пол.
- Установка дополнительного насоса производится в зданиях, где сеть трубопроводов достаточно протяженная. Рекомендуется монтировать еще один нагнетатель, если длина труб составляет 80 метров и более.
- Если подача и обратка различаются по температуре более, чем на 20 градусов — это означает необходимость установки подающего насоса в систему с естественной циркуляцией дополнительного нагнетателя, если существующий не справляется с поставленной задачей.
- Управление циркуляционным насосом путем изменения его скорости может не только обеспечить лучший режим обогрева, но и сэкономить деньги благодаря оптимальным условиям работы котла.
Нагнетатель легко установить своими руками. При этом нужно правильно выбрать место монтажа по требованиям оптимальной работы оборудования. Одновременно должна обеспечиваться удобная регулировка насоса отопления и доступ для его быстрого демонтажа для ремонта.
Совет! Правильная стратегия, когда выбирается устройство для монтажа в новую или уже существующую систему отопления, заключается не только в правильном расчете его параметров. Циркуляционный насос следует выбирать по уровню функциональности. Полезны такие опции, как регулировка скорости, а если приобрести модель с частотным управлением, можно получить возможность очень тонко настраивать отдачу тепла и потребление ресурсов.
Правила выбора точки в системе отопления, где делается монтаж устройства принудительной циркуляции, достаточно просты и понятны.
- Насос должен находиться как можно ближе к нагревательному оборудованию.
- Рекомендуется устанавливать устройство на трубу обратки.
- Как при установке на линию подачи, так и на обратку, между котлом и циркуляционным насосом не должно быть никаких отводов труб, за исключением специальных, предназначенных для обслуживания системы.
Схема подключения нагнетателя по стандартным правилам должна предусматривать возможность изоляции точки установки для демонтажа, обеспечивать работу оборудования в штатном режиме, гарантировать легкое обслуживание системы, проведение пусконаладочных работ.
