Зависимая и независимая система отопления: схема присоединения теплоснабжения на примерах видео и фото

Открытые системы теплоснабжения

Открытые системы теплоснабжения характеризуются тем, что водоразбор горячей воды для нужд потребителя происходит непосредственно из теплосети, причем, он может быть как полным, так и частичным. Остающаяся в системе горячая вода продолжает использоваться для отопления или вентиляции.

Расход воды в теплосети при этом способе компенсируется дополнительным количеством воды, которая подается в тепловую сеть. Преимущество открытой системы теплоснабжения заключается в ее экономической выгоде. Во время советского периода почти 50 % всех систем теплоснабжения были открытого типа.

В то же время, нельзя сбрасывать со счетов то, что такая система теплоснабжения имеет и ряд существенных недостатков. Прежде всего, это невысокое санитарно-гигиеническое качество воды. Отопительные приборы и трубопроводные сети придают воде специфический запах и цветность, появляются различные посторонние примеси, а также, бактерии. Для очистки воды в открытой системе обычно применяются различные методы, но их использование снижает экономический эффект.

Открытая система теплоснабжения по способу присоединения к теплосетям может быть зависимой, т.е. соединяться через элеваторы и насосы, или присоединяться по независимой схеме — через теплообменники. Остановимся на этом подробней.

Зависимые системы теплоснабжения

Зависимые системы теплоснабжения, это такие системы, в которых теплоноситель по трубопроводу попадает сразу в систему отопления потребителя. Здесь нет никаких промежуточных теплообменников, тепловых пунктов и гидравлической изоляции. Несомненно, что такая схема присоединения понятна и конструктивно проста. Она несложна в обслуживании и не требует никакого дополнительного оборудования, например, циркуляционных насосов, автоматических приборов регулирования и контроля, теплообменников и т.д. Чаще всего, эта система привлекает своей, на первый взгляд, экономичностью.

Однако она имеет существенный недостаток, а именно, невозможность отрегулировать теплоснабжение в начале и конце отопительного сезона, когда появляется избыток тепла. Это не только влияет на комфорт потребителя, но и приводит к теплопотерям, что снижает ее кажущуюся первоначально экономичность.

Когда становятся актуальными вопросы энергосбережения, разрабатываются и активно внедряются методики перехода зависимой системы теплоснабжения к независимой, это позволяет экономию тепла порядка на 10-40% в год.

Независимые системы теплоснабжения

Независимыми системами теплоснабжения называют системы, в которых отопительное оборудование потребителей изолировано гидравлически от производителя тепла, а для теплоснабжения потребителей используют дополнительные теплообменники центральных тепловых пунктов.

Независимая система теплоснабжения имеет целый ряд неоспоримых преимуществ. Это:

возможность регулирования количества тепла, доставленного к потребителю при помощи регулирования вторичного теплоносителя;
ее более высокая надежность;
энергосберегающий эффект, при такой системе экономия тепла составляет 10-40 %;
появляется возможность улучшения эксплуатационных и технических качеств теплоносителя, что существенно повышает защиту котельных установок от загрязнений.

Благодаря этим преимуществам, независимые системы теплоснабжения стали активно применяться в крупных городах, где тепловые сети достаточно протяженны и существует большой разброс тепловых нагрузок.

В настоящее время разработаны и успешно внедряются технологии реконструкции зависимых систем в независимые. Несмотря на значительные капиталовложения это, в конечном итоге, дает свой эффект. Естественно, что независимая открытая система — дороже, однако она значительно улучшает качество воды по сравнению с зависимой.

Зависимая

Такая схема присоединения, как правило, предусматривает наличие внутридомовых тепловых пунктов, зачастую оснащенных элеваторами. В смесительном узле теплопункта перегретая вода из магистральной внешней сети смешивается с обратной, приобретая при этом достаточную температуру (около 100°С). Таким образом, внутренняя отопительная система дома полностью зависит от внешнего теплоснабжения.

Присоединение по зависимой схеме

Оно может выполняться в двух вариантах: непосредственно или с применением узла смешения. Если подключение выполняется по первому варианту, то перегретая вода из теплосетей смешивается в котле (в определенном объеме) с возвращающейся водой из системы отопления. Данным образом вода приобретает достаточную температуру, приблизительно до 100 0. Ее величина зависит от мощности котла. Температура может быть и больше. Далее она поступает в источник обогрева. Тепловые пункты снабжаются насосными смесительными аппаратами и водоструйными элеваторами. Для создания оптимальной температуры воздуха в помещениях в трубопровод добавляют воду низкой температуры, снижая температурный режим. Второй вариант подключения подразумевает, что горячая и холодная вода перемешиваются, и жидкость теплоносителя с температурой 70-80 0 С направляется в отопительные радиаторы жилых зданий.

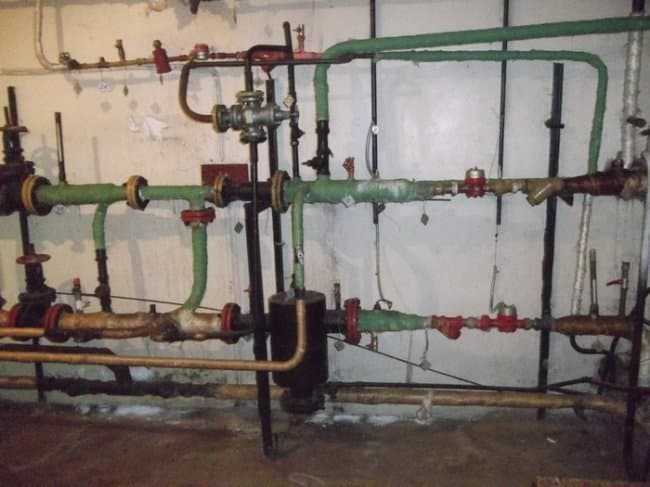

Зависимая схема подключения. Нажмите на фото для увеличения.

Непосредственное присоединение может быть использовано непосредственно в тепловых сетях низкой температуры, где выполнена двухтрубная система с радиаторными дросселирующими термостатами. Здесь параметры теплоносителей постоянны в течение года. Тепловые сети отражают изменения в спросе потребителей в тепловом объеме, через приборы, показывающие перепад давления на входах. С их помощью электронные регуляторы изменяют подачу общих насосов тепловой сети.

Регулировать данную систему можно только количественно. Циркуляция источника тепла зависимой схемы выполняется через отличия величин давления воды на участках присоединения к элементам наружной системы отопления. Зависимое подключение и его схема присоединения с узлом смешения воды конструктивно проста и легка в обслуживании.

Стоимость схемы весьма сокращается за счет исключения некоторых конструктивных элементов. Зависимая схема выбирается, если теплопотребляющая система, в том числе и система отопления (по санитарным и гигиеническим рекомендациям) допускает увеличение гидравлического давления до величины давления воды снаружи при выходе в теплопровод. Какое-то время зависимая схема пользовалась популярностью в России, благодаря соотношению своих плюсов и минусов.

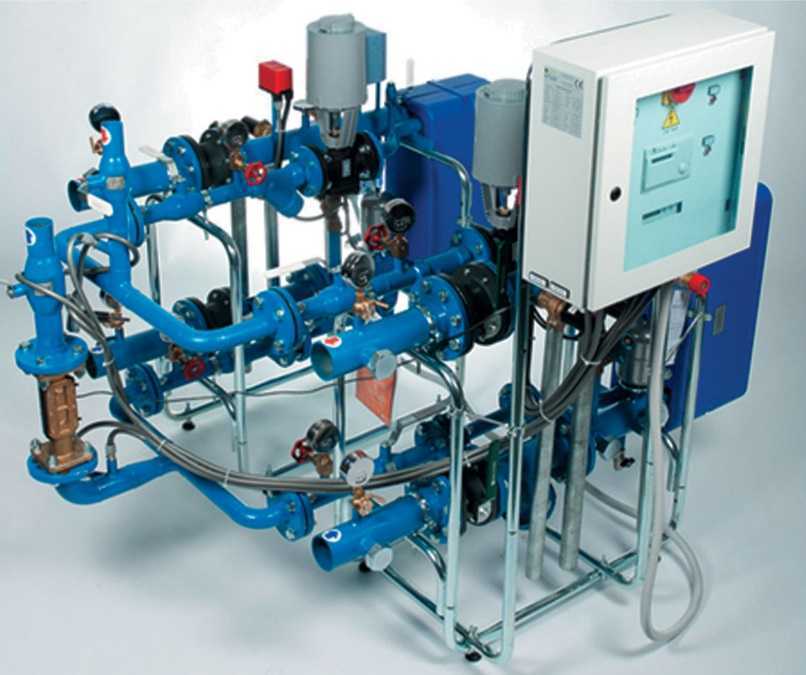

Узел независимой системы отопления. Нажмите на фото для увеличения.

Преимущества и недостатки зависимой системы отопления

быстрая окупаемость;
легкое и недорогое обслуживание.

отсутствие возможности регулировки температурного режима в помещениях;
возможность использования только определенного оборудования системы, подходящего по требованиям станции (системы такого рода должны выдерживать высокое давление и гидравлические удары при запуске);
требуется регулярное проведение мер по защите оборудования от жесткости солей, растворенных в теплоносителе, и кислородного воздействия, во избежание образования коррозии;
перерасход потребляемых энергоресурсов.

Котлы, работающие на твердом топливе

Теплогенератор, представляющий собой котел (стальной или чугунный), имеющий водную рубашку в топке и механическую регулировку поддувала при помощи термостата, является полностью энергонезависимым устройством. Правда, у данной конструкции существует серьезный недостаток, который заключается в том, что требуется постоянная дозагрузка твердого топлива.

Сделать независимое отопление частного дома, то есть без привлечения людей, помогают несколько технических решений:

Установка бункера и транспортной ленты. По мере того, как прогорает топливо, будут подаваться новые порции пеллет или опилок. Но для работы транспортера необходимо наличие электричества.
Использование пиролизного котла, в котором процесс горения разделяется на два этапа. Первый из них заключается в пиролизе дров при ограниченной подаче кислорода, а второй – в сжигании полученного газа. Наверху находится камера пиролиза, а под ней располагается отсек, где газ сгорает. При этом, чтобы продукты сгорания двигались против направления естественной тяги, необходим электрический вентилятор.
Котел верхнего горения может функционировать на одной закладке угля около пяти суток, поскольку тлеет лишь верхний его слой. Воздух к топливу подают сверху вниз, а золу уносит горячий поток продуктов сгорания. Но для обеспечения циркуляции воздуха потребуется электрический вентилятор.

Зависимые системы

Зависимая система отопления характеризуется отсутствием промежуточных тепловых пунктов и теплообменников. Теплоноситель сразу подаётся в систему отопления потребителя, так что можно говорить об относительной простоте строения тепловой сети подобного рода.

Зависимая схема теплоснабжения также называется открытой, название соответствует конструкции. Схема отопления состоит из следующих составляющих:

входные задвижки для отделения элеватора от тепловой сети;
вентиля и задвижки для прямой и обратной подачи, используются для организации горячего водоснабжения (для обеспечения циркуляции врезка осуществляется в оба направления);
сопло с камерой для смешивания жидкости из обратной подачи (для поддержки правильной температуры отопления);
домовые задвижки для перекрытия системы.

Недостатком такой схемы становится отсутствие экономичности, сложно регулировать температуру теплоносителя. Зависимость от постоянной подачи воды приводит к тому, что при резкой смене погоды происходит перегрев или недогрев теплоносителя, а энергетические ресурсы часто расходуются без ощутимой пользы. От применения зависимой системы в новом строительстве отказались.

Зависимая и независимая система отопления — сравнение

Преимущество зависимой схемы присоединения отопления в том, что стоимость ее реализации недорогая. Дело в том, что при небольшой площади дома элеваторный узел системы отопления для него можно смонтировать самостоятельно, используя для этого обычную запорную арматуру. Дороже всего обойдется изготовление сопла, от его диаметра зависит тепловая мощность элеватора.

Достоинства, которые имеет независимая схема теплоснабжения:

она позволяет более гибко регулировать температуру теплоносителя для отопления. Для этого достаточно будет уменьшить поступление теплоносителя через теплообменник и в результате температура воздуха в доме понизится. Можно также прижать задвижки в элеваторном узле и тем самым убрать перепад. Но для данных элементов подобная ситуация считается нештатной, поскольку возможно падение щечек и остановка циркуляции. Если система независимая, производительность регулируется просто – при помощи циркуляционного насоса;
экономичность является следствием наличия гибкой настройки отопления в зависимости от нужд жильцов. В зависимой системе этот показатель находится на уровне не более 40%;
независимая система теплоснабжения позволяет использовать в качестве теплоносителя воду, очищенную от примесей, или незамерзающие жидкости (подробнее: «Незамерзающая жидкость для систем отопления — делаем правильный выбор «). Нагреть питьевую воду для ГВС не трудно. В свою очередь при наличии зависимой системы потребители вынуждены применять воду с большими загрязнениями – песком, окалиной и минеральными солями.

Зависимая

Присоединение по зависимой схеме

Зависимая схема подключения. Нажмите на фото для увеличения.

Узел независимой системы отопления. Нажмите на фото для увеличения.

Преимущества и недостатки зависимой системы отопления

быстрая окупаемость;
легкое и недорогое обслуживание.

отсутствие возможности регулировки температурного режима в помещениях;
возможность использования только определенного оборудования системы, подходящего по требованиям станции (системы такого рода должны выдерживать высокое давление и гидравлические удары при запуске);
требуется регулярное проведение мер по защите оборудования от жесткости солей, растворенных в теплоносителе, и кислородного воздействия, во избежание образования коррозии;
перерасход потребляемых энергоресурсов.

Независимая

Система теплоснабжения независимого типа позволяет сэкономить потребляемые ресурсы на 10-40%.

Принцип действия

Подключение системы отопления потребителей происходит с помощью дополнительного теплообменника. Таким образом, обогрев осуществляется двумя гидравлическими изолированными контурами. Контур наружной теплотрассы нагревает воду замкнутой внутренней теплосети. При этом смешивания воды, как в зависимом варианте не происходит.

Однако такое присоединение требует немалых затрат как на обслуживание, так и на ремонтные работы.

Циркуляция воды

Движение теплоносителя осуществляется в отопительном механизме благодаря циркуляционным насосам, за счет которых происходит регулярная подача воды через нагревательные приборы. Независимая схема присоединения может иметь расширительный сосуд, содержащий запас воды для случаев утечек.

Этот способ подключения позволяет сохранить циркуляцию воды с определенным количеством тепла при авариях теплотрассы. Т.е. во время аварийной ситуации температура в отапливаемых помещениях не снизится.

Компоненты независимой системы.

Сфера применения

Широко используется для подключения к системе отопления многоэтажных зданий или построек, которые требуют повышенного уровня надежности работы отопительного механизма.

Преимущества

возможность регулировки температуры;
высокий энергосберегающий эффект;
возможность применения любых теплоносителей.

Преимущества закрытой системы отопления

Организация ГВС осуществляется установкой дополнительных пластинчатых теплообменников, которые присоединены к тепловой магистрали. Один дополнительный контур обеспечит отопление, а другой – снабжение горячей водой. Для стабильной температуры в контуре ГВС предусматривается автоматическая подпитка от «обратки». Подавать теплоноситель для отопления с пластинчатого теплообменники можно на любые схемы разводки систем отопления объектов.

хорошее качество воды в контуре ГВС, ведь она поступает из водопровода;
теплоноситель в контуре отопления легче очистить и отфильтровать;
чистый теплоноситель не засоряет термостатические вентили, которые регулируют температуру в помещениях, и радиаторы;
контур отопления дома не зависит от качества теплоносителя в тепловой магистрали, от перепадов давления и гидроударов, процесс отопления и организации ГВС обеспечивают пластинчатые теплообменники.

При эксплуатации пластинчатые теплообменники загрязняются теплоносителем ТЭЦ, поэтому им требуется периодическая промывка. Дополнительные расходы на приобретение теплообменников, насосов и арматуры увеличивают затраты на организацию отопления. Надежность, безопасность и отличная адаптация к современному отопительному оборудованию с лихвой покрывает эти недостатки.

схема присоединения теплоснабжения на примерах видео и фото

1. Зависимая схема теплоснабжения 2. Независимая схема теплоснабжения 3. Зависимая и независимая система отопления — сравнение 4. Зависимость от электроснабжения 5. Котлы, работающие на твердом топливе 6. Газовые котлы 7. Какая схема теплоснабжения лучше

При обустройстве теплообеспечения дома используется зависимая и независимая система отопления. Их отличие заключается в разных схемах подключения к теплотрассе.

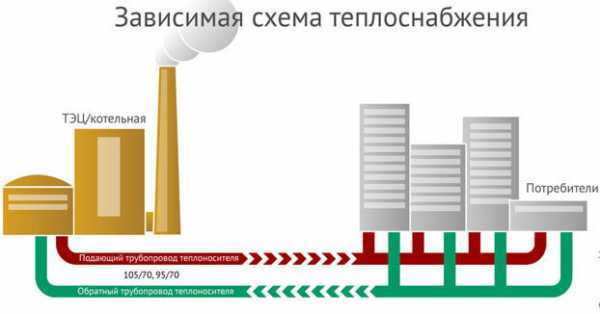

Зависимая схема теплоснабжения

Если представить элеваторный узел жилого здания (как он выглядит можно посмотреть на фото), то он устроен следующим образом:

от теплотрассы элеватор отделяют входные задвижки;
за ними в месте подачи и обратки располагаются вентиля или задвижки. Через них с подающего или обратного трубопроводов подключают горячее водоснабжение. Нередко в современных элеваторах встречается по две врезки на линии подачи и обратке, которые разделяет подпорная шайба. Их назначение заключается в обеспечении постоянной циркуляции горячей воды;
после врезки элементов для обеспечения ГВС находится сопло с камерой, где производится смешивание. Поток более горячей жидкости, поступающей из прямого трубопровода под высоким давлением, подогревает часть воды в обратке и направляется на повторную циркуляцию;
домовые задвижки перекрывают отопительную систему здания – зимой они открыты, а в теплое время года закрыты.

Независимая схема теплоснабжения

Независимая схема отопления выглядит так:

из подающего трубопровода жидкость поступает в обратную линию, одновременно отдавая тепловую энергию теплообменнику. Вода в данном случае не используется для ГВС и обогрева помещений;
в этот же теплообменник, но в его другой контур поступает вода для питья из водопровода. После нагрева она подается в отопительную систему и для использования в быту.

Зависимая и независимая система отопления — сравнение

Достоинства, которые имеет независимая схема теплоснабжения:

она позволяет более гибко регулировать температуру теплоносителя для отопления. Для этого достаточно будет уменьшить поступление теплоносителя через теплообменник и в результате температура воздуха в доме понизится. Можно также прижать задвижки в элеваторном узле и тем самым убрать перепад. Подобная схема элеваторного узла отопления позволит избежать многих проблем. Но для данных элементов подобная ситуация считается нештатной, поскольку возможно падение щечек и остановка циркуляции. Если система независимая, производительность регулируется просто – при помощи циркуляционного насоса;
экономичность является следствием наличия гибкой настройки отопления в зависимости от нужд жильцов. В зависимой системе этот показатель находится на уровне не более 40%;
независимая система теплоснабжения позволяет использовать в качестве теплоносителя воду, очищенную от примесей, или незамерзающие жидкости (подробнее: «Незамерзающая жидкость для систем отопления — делаем правильный выбор»). Нагреть питьевую воду для ГВС не трудно. В свою очередь при наличии зависимой системы потребители вынуждены применять воду с большими загрязнениями – песком, окалиной и минеральными солями.

Котлы, работающие на твердом топливе

Установка бункера и транспортной ленты. По мере того, как прогорает топливо, будут подаваться новые порции пеллет или опилок. Но для работы транспортера необходимо наличие электричества.
Использование пиролизного котла, в котором процесс горения разделяется на два этапа. Первый из них заключается в пиролизе дров при ограниченной подаче кислорода, а второй – в сжигании полученного газа. Наверху находится камера пиролиза, а под ней располагается отсек, где газ сгорает. При этом, чтобы продукты сгорания двигались против направления естественной тяги, необходим электрический вентилятор.
Котел верхнего горения может функционировать на одной закладке угля около пяти суток, поскольку тлеет лишь верхний его слой. Воздух к топливу подают сверху вниз, а золу уносит горячий поток продуктов сгорания. Но для обеспечения циркуляции воздуха потребуется электрический вентилятор.

Безопасность и эффективность независимых систем отопления

Чтобы иметь возможность экономить деньги на обогреве необходимо соблюсти несколько условий:

Разработать и согласовать проект в разрешительных органах. Без утвержденного ГИП и согласованного со всеми инстанциями проекта все модификации будут незаконными. Поэтому воспользоваться результатами не удастся.
Произвести монтаж или реконструкции существующего оборудования согласно проектного решения.
Установить счетчик тепловой энергии. Это позволить рассчитываться за полученную тепловую энергию именно в том объеме, в котором она была потреблена.
Обеспечить необходимый уровень автоматизации либо ручного регулирования. ТЭЦ не особо оперативно реагирует на температурные изменения погодных условий и могут продолжать кочегарить свои котлы на полную катушку. А через бак теплообмена невостребованная энергия будет передаваться в сети потребителей, открывающих окна и форточки от избыточной жары.

Зависимость от электричества

А теперь вернемся к энергозависимости. Когда для функционирования отопительной системы нужна электроэнергия, а когда без нее можно обойтись?

Твердотопливные котлы

Каноническое решение — обычный стальной или чугунный котел с водяной рубашкой в топке и механической регулировкой поддувала с помощью термостата. Этот агрегат полностью энергонезависим.

На фото — классический котел на твердом топливе.

Однако у такой конструкции есть важный недостаток: котел требует частой загрузки топлива. Сделать отопление по возможности независимым от человека позволяют три технических решения:

Бункер и транспортерная лента, по мере прогорания топлива подающая новые порции опилок или пеллет. Электричество необходимо как минимум для работы транспортера.
Твердотопливный пиролизный котел разделяет горение на две стадии: пиролиз дров при ограниченном притоке кислорода и сжигание полученного газа. При этом камера сгорания газа расположена ниже камеры пиролиза. Движение продуктов сгорания против вектора естественной тяги требует работы электрического вентилятора.
Котел верхнего горения способен работать на одной закладке угля до пяти суток. Тлеет только верхний слой топлива; воздух к нему подается сверху вниз, а зола уносится потоком горячих продуктов сгорания. Циркуляция воздуха обеспечивается… правильно, электрическим вентилятором.

Газ

Энергонезависимые газовые котлы отопления используют ручной розжиг с помощью пьезоэлемента и регулировку пламени механическим термостатом. Когда основная горелка гасится при высокой температуре теплоносителя, продолжает работать пилотная.

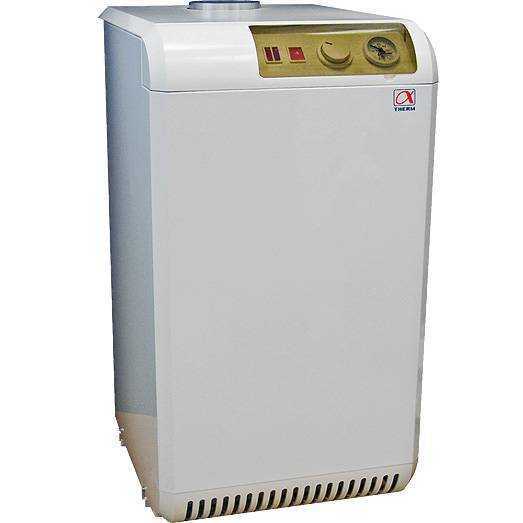

Напольный газовый котел с пьезорозжигом.

Котлы с электронным розжигом останавливают подачу газа в простое полностью. Как только теплоноситель остынет ниже критической температуры, разряд поджигает основную горелку, и нагрев возобновляется. Кроме того, электричеством часто приводится в движение наддувный вентилятор, подающий воздух к горелке.

Какая схема лучше? Если у вас часты перебои с электроэнергией, более уместным будет энергонезависимый газовый котел отопления. Именно потому, что он способен обходиться без электричества в принципе. С другой стороны, эти устройства менее экономичны: на поддержание пилотного пламени уходит до 20% всего потребляемого газа.

Еще одна полезная особенность, которой лишены газовые энергонезависимые котлы отопления — возможность контроля погоды и управления по внешнему термостату, снимающему температуру, к примеру, в удаленной комнате. О программировании температурного режима на день или неделю речь, разумеется, тоже не идет.

Соляра

Здесь все просто: соляровые котлы ПОЛНОСТЬЮ идентичны газовым котлам с электронным розжигом. Различаются лишь горелки. Собственно, производится масса двухтопливных установок.

Понятно, что без наддувного вентилятора и электронного розжига устройства просто не смогут работать.

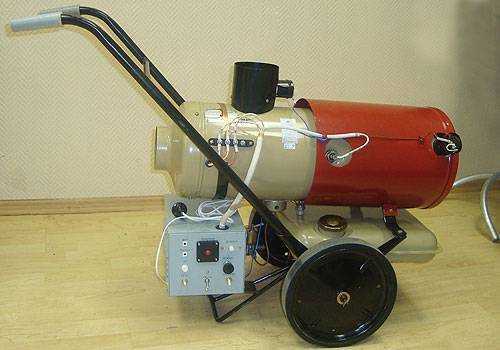

Нет правил без исключений. Отопитель независимый бытовой ОБ1 0010 снабжен собственным генератором и обходится без внешнего питания, вырабатывая электричество для вентилятора самостоятельно.

Отличия

Попробуем сравнить сильные и слабые стороны каждого из вариантов. У зависимой системы отопления есть два преимущества:

простое устройство;
низкая стоимость.

Но они с лихвой компенсируются рядом недостатков:

Отсутствует возможность регулирования температуры поступающего во внутреннюю распределительную систему теплоносителя. Конечно, перед элеватором имеется задвижка, посредством которой можно ограничивать поступление горячего теплоносителя из магистрали, но элеватор на такую регулировку не рассчитан: попытка уменьшить объем поступающей в смесительный узел среды приведет к нарушению режима работы и ухудшению циркуляции.
Внутренняя распределительная система здания питается магистральным теплоносителем, которому присуще очень низкое качество. Двигаясь по обширной сети трубопроводов, такая среда собирает большое количество песка, ржавчины и окалины, зачастую в ней в больших объемах присутствует растворенный кислород. Все эти факторы приводят к быстрому износу арматуры, труб и радиаторов внутренней распределительной системы.

Зависимая система теплоснабжения

В независимой системе дела с преимуществами и недостатками обстоят строго наоборот.

Ее недостаток: устройство такой системы дорого стоит, также затратным является и ремонт.

количество поступающего во внутреннюю систему тепла можно регулировать в широких пределах, что делает отопление более экономичным (экономия средств в сравнении с зависимой схемой подключения может составить 10% — 40%);
внутреннюю систему можно «зарядить» теплоносителем высокой степени очистки, причем владельцы каждого здания могут на свое усмотрение выбирать его химический состав, например, использовать антифриз.

Независимая схема

Чем больше отапливаемая площадь здания, тем более оправданным становится подключение по независимой схеме, поскольку экономия тепла и продление срока службы элементов трубопровода при больших масштабах компенсируют повышенные затраты на обустройство такой системы.

Сегодня новостройки подключают к централизованной системе отопления в основном по независимой схеме.

Монтаж и подключение независимой системы отопления

Монтажные работы по своей сложности ненамного сложнее гравитационной трассы. Из дополнительных мероприятий стоит отметить необходимость организации источника бесперебойного питания. Это даст возможность не остаться без тепла при отключении электричества и реализуется за счет автоматического включения аккумуляторного источника бесперебойного питания или электрогенератора на жидком топливе.

К тому же модернизации подвержены и действующие трассы централизованного типа путем разделения теплоносителей баком теплообмена, установкой насоса принудительной циркуляции и источника бесперебойного питания. Замена или демонтаж трубопроводов с радиаторами при этом не требуется.

Схемы, по которым присоединяются приборы отопления, бывают двух видов. В зависимости от использования схемы различают два вида систем теплоснабжения – зависимые и теплоснабжения.

Смысл независимой системы теплоснабжения заключается в том, что оборудование абонентов изолируется от поставщика тепловой энергии с помощью гидравлики. А чтобы обеспечить абонентов теплом необходимы вспомогательные обменники центральных тепловых пунктов.

В случае использования зависимой системы, необходимо постоянное подключение ее к энергоносителю. Такая система представляет собой и трубы, а также котел, которые соединены между собой в одно целое. Смысл зависимой системы теплоснабжения заключается в циркуляции горячей воды по кругу в непрерывном режиме. Из-за того, что, зависимая система полностью привязана к теплотрассе, которая является главным источником тепловой энергии, при ее использовании невозможно настраивать температуру воды или даже, в случае потепления, отключить отопление.

Схема зависимой системы отопления

При использовании независимой системы отопления можно использовать различные виды топлива. Нужно отметить, что установка такой системы достаточно дорога. В отличие от зависимой системы, в независимой воду можно использовать и на другие потребности. Также преимуществом является и то, что независимая гораздо легче устанавливается в здании.

Помимо всего прочего, такая система дает возможность сэкономить денежные средства из-за того, что для ее функционирования требуется небольшое количество топлива. Количество топлива можно регулировать по собственному желанию, тем самым, образуя комфортабельные условия в помещениях.

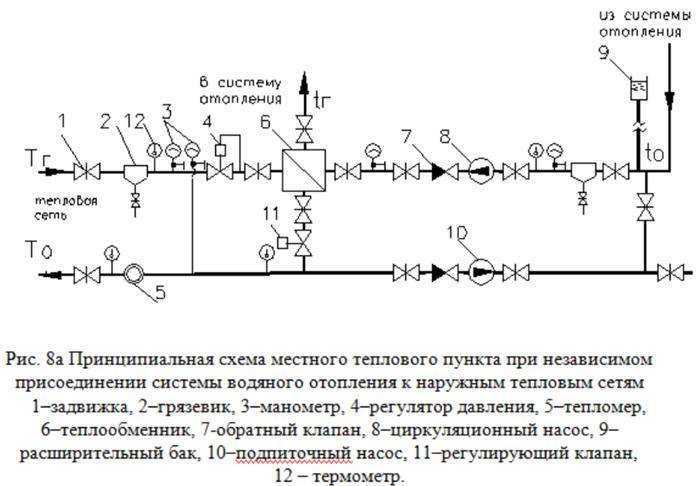

Схема независимой системы отопления

Принцип работы

Как отмечалось выше, для работы зависимой системы используется техническая вода, которая в процессе эксплуатации оставляет в трубах соли и песок, что нарушает проходимость воды в трубах. В случае же с независимой, возможно применение очищенной . Оборудование при этом можно показать достаточно большой срок эксплуатации.

Независимая система отопления вполне обходится без электричества. Оно может понадобиться лишь в том случае, если смонтирован бункер и транспортер, для того чтобы подавать топливо в котел.

Также можно использовать котел, работающий при помощи . Такие котлы представляют собой конструкцию, состоящую из механических , термостата, и стальной емкости. Такая система не привязывает вас к газовой магистрали.

Схема независимого теплоснабжения

Циркуляционный насос на ТЭЦ для городской магистрали теплоснабжения

Независимая схема отопления состоит из основного и дополнительного циркуляционных контуров, разделенных теплообменником. Теплоноситель направляется из ТЭЦ или котельной в центральный тепловой пункт. Далее он движется в теплообменник (главный контур), а затем идет на теплоснабжение дома (вспомогательный контур). Оба контура изолированы, вода не смешивается.

В независимой магистрали теплоноситель движется принудительно – за счет циркуляционного насоса. Вода поступает через нагревательные приборы постоянно. На случай утечек есть расширительный резервуар.

Зависимая система отопления

Термины «зависимая» и «независимая» относятся исключительно к централизованным системам отопления.

Такая система обслуживает несколько строений, к которым горячий теплоноситель подается по магистральным трубопроводам.

При зависимой схеме подключения внутренняя распределительная система здания сообщается с магистральными трубопроводами: теплоноситель из магистрали через особый узел — элеватор — поступает прямо к радиаторам.

Элеватор представляет собой смесительный узел. В нем сверхгорячий теплоноситель из магистрали смешивается с остывшим из «обратки», так что в итоге к отопительным приборам поступает среда с приемлемой температурой.
