Система отопления с естественной циркуляцией: схема реализации для частного дома, монтаж

Выбираем схему разводки для систем с естественной циркуляцией

Существует огромное множество схем, согласно которым можно реализовать естественную регуляцию. Но все они делятся на 2 категории:

Однотрубная
Двухтрубная

Двухтрубная схема

Несмотря на более сложный монтажный процесс, распространение получила именно двухтрубная схема отопления с естественной циркуляцией теплоносителя. Жидкость транспортируется по двум трубам: одна прокладывается вверху и по ней течет разогретая вода, вторая внизу и течет остывшая вода.

Чтоб самостоятельно соорудить простой двухтрубный контур, можно придерживаться следующей инструкции:

Вначале выбирается место, в котором будет размещаться накопительный агрегат
Над котлом устанавливается расширительный бачок, вместе они соединяются вертикальной трубой, которую оборачивают в теплоизоляционный материал
На уровне 1/3 расширительного бочка происходит врезание верхней трубы для транспортировки разогретого теплоносителя

Замеряв расстояние от пола до самой верхней точки, необходимо на высоте примерно 2/3 сделать врезание к разводке
Ближе к верху расширительного бачка врезается вторая труба – переливная, посредством которой в канализацию будет происходить удаление излишков
Затем необходимо пустить трубы к радиаторам
Батареи соединяются с нижним водопроводом, прокладка которого должна вестись параллельно верхнему

Необходимо постараться максимально точно расположить трубы в системе отопления с естественной циркуляцией и обеспечить оптимальную разницу высот между радиаторами и котлом. Последний следует располагать ниже батарей, поэтому предпочтение отдается напольным устройствам, которые размещают в специальном углублении или подвале.

Чердачное помещение придется утеплить. Если в нем будет слишком холодно, возможно замерзания жидкости в трубах.

Рассмотрим еще несколько правил, которых следует придерживаться:

Верхнюю трубу рекомендуется пускать с незначительным уклоном – 6-7 градусов
По возможности, котел устанавливают значительно ниже отопительных приборов
Нужно выбирать трубы из металлопласта или на основе полимеров с внутренним диаметром 32 мм

Балансировать двухтрубное отопление, если трубы подобраны правильно, не требуется. Тем не менее установить на подводках к каждой батарее дроссели следует в обязательном порядке. Также стоит отметить высокие первоначальные затраты на прокладку сразу двух контуров и продолжительность затраченного времени на проведение работ.

Однотрубная схема

Чтобы сократить монтажные затраты, выбирают вариант с прокладкой всего одной трубы. В этом случае получается циклический замкнутый контур, соответствующий следующим условиям:

Радиаторы должны врезаться параллельно основному кольцу, а не разрывать его в определенных точках
Необходимо снабдить воздушником каждую из батарей. Такое решение предоставит возможность стравливать воздух на одном конкретном участке
Для выравнивания температуры рекомендуется устанавливать термоголовки и дроссели

Популярностью пользуется закрытая однотрубная система отопления с естественной циркуляцией. В конкретном случае можно будет пренебречь расширительным бачком, полностью изолировав теплоноситель.

Что влияет на скорость циркуляции ?

Если в принудительной системе скорость циркуляции теплоносителя по трубам зависит от производительности насоса, здесь дела обстоят иначе. Чтобы ее увеличить, необходимо придерживаться ряду правил:

Следует оптимально подбирать запорную арматуру и следить за переходами диаметров труб
Многообразные повороты могут становиться непреодолимым препятствием, поэтому их количество сводят к минимуму, стараясь сделать все участки прямолинейными

Наиболее подходящий внутренний диаметр труб – 32-40 мм
Внутренняя поверхность труб должна быть идеально ровной и не скапливать на себе отложения, стальные изделия рассматривать не стоит

Видео рабочей системы

https://youtube.com/watch?v=Ej-3IVxqKbY

В заключении

Обустройство отопительных систем с естественной циркуляцией требует определенной подготовки, умений и знаний. Но чтоб оставаться уверенным в ее работоспособности, стоит осуществить врезание насоса, включение которого будет происходить в случае необходимости.

Особенности организации системы

Следует понимать, что для стабильной циркуляции теплоносителя требуется более тщательный и внимательный подход к этапам проектирования и монтажа. Любая ошибка станет причиной появления воздушных пробок, которые естественной системе отопления пробить будет проблематично.

Исходя из этого, выделим ряд основных особенностей, которые необходимо учитывать при выборе такого способа отопления в частном доме.

Использование труб большего диаметра

Учитывая то, что в подобной системе отопления перепад давления на подаче теплоносителя и линии обратки минимален, движущаяся вода испытывает довольно ощутимое сопротивление. По этой причине появляется необходимость использовать трубы большего диаметра. В системах отопления частного дома с принудительной циркуляцией такой потребности нет.

Чаще всего при монтаже используют материалы следующего диаметра:

При подключении к котельному оборудованию ставят трубы 50 мм.
Для подводки к группе радиаторов используют трубу 32 мм.
Для подключения отдельных радиаторов обычно применяют трубы 20 мм.

Соблюдение уклонов горизонтальных магистралей

Уклон — еще один важный показатель, который важно соблюдать, монтируя естественное отопление. Благодаря ему создаются более благоприятные условия, позволяющие обеспечить перемещение теплоносителя самотеком

Нарушение уклона приводит к повышению сопротивления сети, добиться в таком случае нормальной работы системы практически нереально.

Разница температуры теплоносителя в подающей и обратной магистралях

Этот показатель не имеет значения для отопления одноэтажного дома с принудительной циркуляцией. А вот для естественной он очень важен. Чем больше разница температуры, тем меньше плотность горячего теплоносителя. Благодаря этому, охлажденной воде из обратной магистрали легче вытолкнуть его в систему.

Монтаж расширительного бака открытого типа

Расширительный бак служит предохранительным устройством, позволяющим избежать повышения давления в системе и предотвратить ее разрыв. Естественное отопление предполагает установку такого бака в самой верхней точке сети. Причем он должен быть открытого типа, то есть сообщаться с окружающей атмосферой.

Установка котла

Рекомендуется таким образом, чтобы патрубок обратки находился как можно ниже уровня отопительных приборов первого этажа. За счет этого обеспечивают больший перепад давления в сети, благодаря чему естественный поток теплоносителя будет преодолевать меньшее сопротивление.

В большинстве случаев котельное оборудование устанавливают в специальных помещениях, уровень которых ниже по сравнению с жилыми комнатами. При принудительной циркуляции такой необходимости нет, как пример можно привести системы автономного отопления в квартирах, в которых все оборудование смонтировано практически на одном уровне.

Типы систем для такой циркуляции

В зависимости от особенностей планировки дома, наличия чердачных помещений и ряда других факторов, естественная циркуляция теплоносителя в системе отопления может быть обеспечена при монтаже нескольких отличающихся схем разводки труб:

Однотрубная — известна как «ленинградка». Один из наиболее дешевых вариантов разводки, который требует прокладки только одного кольца труб. Это сокращает расход материалов

Отличается тем, что все отопительные приборы врезаются параллельно основному кольцу отопления. Обращаем внимание, что помимо расширительного бака такая система требует установки кранов для стравливания воздуха, а также дополнительных балансирующих устройств, позволяющих уравновесить температуры во всех радиаторах.

Двухтрубная — наиболее распространенная схема разводки, предполагающая прокладку двух контуров труб, на обратку и подачу. Используется как для принудительной, так и для естественной циркуляции

Несмотря на увеличенный расход материалов такая система будет работать более эффективно. Она позволяет обеспечить более равномерный нагрев радиаторов. Обращаем внимание! Особое значение имеет соблюдение уклонов. Рекомендована такая разводка для домов с большой площадью.

Лучевая — Эта система становится все более популярной. Она предполагает разводку к каждому радиатору двух труб — подачи и обратки. Благодаря этому удается регулировать температуру каждого теплового прибора в отдельности, отключать аварийные участки независимо от остальной сети. Но стоит отметить, что по расходу труб — это один из самых емких способов разводки при монтаже.

Полипропилен для отопления

Полипропиленовые трубы используются для транспортировки жидкого теплоносителя от котла к теплообменникам-батареям

При проектировании системы отопления стоит обратить внимание на:

Диаметр. Чем больше сечение, тем меньше гидродинамическое сопротивление и дальше можно подавать теплоноситель.
Материал. Для «тёплого пола» достаточно применять сшитый полиэтилен, для монтажа батарейного отопления используют армированную стекловолокном трубу для горячей воды, для обвязки котла лучше использовать термостойкую трубу PPS. Обвязку твердотопливного котла делают из металла.
Протяжённость прямых участков трубопровода. Полипропилен имеет недостаток — линейное расширение. При нагреве изменяется длина трубы. Поэтому не стоит жёстко фиксировать угловые соединения, а на длинных прямых участках проектировать компенсационные петли и изгибы.

Полипропилен применяется в любой системе отопления.

Он подойдёт как для батарейных систем, так и для тёплого пола.

Полипропилен не подойдёт для применения в системах с перегретым теплоносителем (выше 95 °C) или высоким давлением (выше 10 атмосфер).

2.3. Однотрубные системы отопления с естественной циркуляцией

Рис. 10. Однотрубная система отопления с верхней разводкой и естественной циркуляцией воды (вверху) и конструкции радиаторных узлов (внизу)

Однотрубные системы с естественной циркуляцией теплоносителя делаются только с верхней разводкой подающего трубопровода, в которой отсутствуют обратные стояки (рис. 10). По сравнению с двухтрубными системами однотрубные проще в монтаже, на их устройство требуется меньше труб и они выглядят более красиво.

Однотрубные системы отопления подразделяются на два вида.

По одной схеме — проточной, подающий стояк, как таковой, отсутствует, а радиаторы по высоте дома последовательно соединены друг с другом. Горячая вода подачи последовательно, сверху вниз, протекает через все радиаторы, начиная с верхнего, и в радиаторы нижних этажей поступает охлажденной. Поэтому на верхних этажах жарко, а на нижних — холодно. Чтобы как-то сбалансировать отопительный контур, в нижних этажах ставят радиаторы с большим числом секций. В проточной системе нельзя ставить регулировочные краны, так как при уменьшении или перекрытии крана у того или иного радиатора частично или полностью перекрывается весь стояк.

При такой схеме нельзя регулировать температуру воздуха в помещениях. Если дом двухэтажный, то невозможно осуществить пуск системы отопления только на одном этаже. Проточные схемы отопления были весьма популярны в середине ХХ века, когда основной целью была экономия труб. В настоящее время ее почти не применяют.

При другой схеме с замыкающими участками (байпасами), показанной на рис. 11, из стояка часть воды поступает в верхние радиаторы, а остальная вода направляется по стояку к радиаторам, расположенным ниже. Вода в такой системе остывает чуть меньше, а значит, меньше и разница между температурами на верхних и нижних этажах. Фактически это улучшенная проточная схема, в которой между трубами подключения радиатора сделан замыкающий участок — байпас.

Рис. 11. Схемы присоединения отопительных приборов в однотрубной и двухтрубной системах отопления

Диаметр трубы замыкающего участка делают на один размер меньше, чем диаметр труб подключения радиатора. В результате поступающий сверху теплоноситель разделяется на два потока: одна часть поступает в радиатор, другая через байпас — к нижним радиаторам. Если диаметр байпаса сделать таким же, как и трубы для подключения радиатора, то теплоноситель в радиаторе перестанет циркулировать, поскольку гидравлическое сопротивление в радиаторе будет больше, чем в байпасе. Ведь вода всегда течет там, где меньше гидравлическое сопротивление.

При установке байпаса с диаметром, равным диаметрам труб подключения радиаторов для балансировки отопительной системы, количество поступающей в прибор воды регулируется вентилями, которые устанавливаются на трубе подключения и байпасе. Таким образом, закрытием (открытием) вентилей на подающей трубе подключения радиаторов или байпасе можно регулировать поступление теплоносителя в радиатор или стояк. Например, можно полностью отключить радиатор и перенаправить весь теплоноситель в байпас и далее к нижним радиаторам на стояке или, наоборот, закрыть байпас и направить весь тепловой поток в радиатор.

Рис. 12. Схема системы отопления и горячего водоснабжения дома

В современных отопительных системах два вентиля, установленных на подающей трубе и байпасе, заменяют одним, называющимся трехходовым краном. В зависимости от положения закрывающей заслонки, трехходовой кран одновременно открывает путь теплоносителю в радиатор и закрывает поступление в байпас или, наоборот, закрывает байпас и открывает путь к радиатору. Такие краны могут снабжаться электрическим приводом, подключенным к специальному прибору — контроллеру. Контроллер измеряет температуру воздуха в помещении или температуру теплоносителя и отдает команду на трехходовой вентиль, который увеличивает или уменьшает подачу теплоносителя в радиатор, а остальной теплоноситель сбрасывает в байпас.

Как и в системах с двухтрубной разводкой, в однотрубной можно обеспечить тупиковое и попутное движение теплоносителя в обратной магистрали. При попутном движении все кольца отопительного контура становятся одинаковой длины и систему можно сбалансировать. При тупиковом движении делать балансировку температуры теплоносителя очень трудно, поскольку разбалансировка идет не только по длине колец, но и по высоте стояков, чем отличается от двухтрубных систем, где разбалансировка температуры была только по кольцам.

Что это такое

Если для системы с принудительной циркуляций нужен перепад давлений, создаваемый циркуляционным насосом или обеспеченный подключением к теплотрассе, то здесь картина иная. Отопление естественной циркуляцией использует простой физический эффект — расширение жидкости при нагреве.

Если отбросить технические тонкости, принципиальная схема работы такова:

Котел нагревает некий объем воды. Так, понятное дело, расширяется и, благодаря меньшей плотности, вытесняется более холодной массой теплоносителя вверх.
Поднявшись в верхнюю точку отопительной системы, вода, постепенно остывая, самотеком описывает круг по системе отопления и возвращается к котлу. При этом она отдает тепло отопительным приборам и к тому моменту, когда снова оказывается у теплообменника, имеет большую плотность, чем вначале. Далее цикл повторяется.

Полезно: понятное дело, ничто не мешает включить в схему циркуляционный насос. В штатном режиме он будет обеспечивать более быструю циркуляцию воды и равномерный прогрев, а при отсутствии электричества отопительная система будет работать с естественной циркуляцией.

Работа насоса в естественной системе циркуляции.

На фото видно, как решена проблема взаимодействия насоса и системы естественной циркуляции. При работе насоса срабатывает обратный клапан, и вся вода идет через насос. Стоит его выключить — клапан открывается, и по более толстой трубе вода циркулирует за счет теплового расширения.

Что это такое

Если отбросить технические тонкости, принципиальная схема работы такова:

Котел нагревает некий объем воды. Так, понятное дело, расширяется и, благодаря меньшей плотности, вытесняется более холодной массой теплоносителя вверх.
Поднявшись в верхнюю точку отопительной системы, вода, постепенно остывая, самотеком описывает круг по системе отопления и возвращается к котлу. При этом она отдает тепло отопительным приборам и к тому моменту, когда снова оказывается у теплообменника, имеет большую плотность, чем вначале. Далее цикл повторяется.

Работа насоса в естественной системе циркуляции.

Монтаж отопления без насоса

Теперь разберемся, как сделать циркуляцию воды без насоса. Поскольку давление в сети равно атмосферному, эффективность работы системы значительно снижается при неправильном расчете уклона трубопровода, большом количестве поворотов контура и нарушениях при монтаже.

Схема однотрубной отопительной системы для частного дома

Для устройства эффективной гравитационной сети придерживайтесь следующих правил:

минимальный уклон обратных труб в сторону отопительного котла должен быть равен 0,5 %/м.п.; разводку можно делать из труб с диаметром не менее 5 см (обращайте внимание на тип трубопровода); учитывайте особенности используемого теплоносителя и схему подачи. Проще всего сделать необходимый уклон обратки в сторону нагревательного агрегата, если установить его в подвальном или цокольном этаже

Но если таких помещений нет, то пол в котельной на 1-ом этаже делают чуть ниже уровня пола в доме

Проще всего сделать необходимый уклон обратки в сторону нагревательного агрегата, если установить его в подвальном или цокольном этаже. Но если таких помещений нет, то пол в котельной на 1-ом этаже делают чуть ниже уровня пола в доме.

Выбор уклона и диаметра труб

Для устройства сетей с гравитационным током подходят следующие трубопроводы:

Стальные трубы отличаются прочностью, приемлемой ценой и могут выдерживать значительное давление. Однако в сетях открытого типа, куда попадает воздух, они подвержены коррозии.
Трубопроводы из металлопластика мало весят, менее подвержены засорению из-за гладкой внутренней поверхности. Они устойчивы к коррозии, а их линейное расширение при нагреве незначительное.
Трубы из полипропилена ценятся за герметичность и прочность, долговечность, простоту монтажа и устойчивость к низким температурам. Для соединения отдельных участков трубопровода нужно купить или взять в аренду паяльное оборудование.
Медные элементы самые дорогие, поэтому используются не так часто. Они могут похвастаться высокой теплоотдачей, долговечностью и внешней привлекательностью.

Для правильного выбора диаметра труб нужно провести теплотехнические расчеты. Если сечение магистрали будет слишком большим, то расходы на обогрев дома существенно возрастут. При этом теплоотдача приборов уменьшится.

Выбор теплоносителя

В качестве теплоносителя в системах с гравитационным током можно использовать воду или антифриз. Обычно для этих целей применяют воду, потому что антифриз имеет более высокую плотность и меньшую теплоотдачу, что способствуют повышенному расходу времени и топлива на обогрев дома.

Если зимой дом длительное время будет не отапливаться, то лучше предпочесть антифриз. В этом случае на время отсутствия хозяев не нужно сливать воду из системы, чтобы она не замерзла. За счет лучшей текучести антифриз не замерзает при минусовых температурах.

Верхняя и нижняя разводка

Подача теплоносителя к батареям может быть верхней и нижней:

Верхняя подача идеально подходит для домов с гравитационным током теплоносителя. Трубы разводки прокладывают под потолочной поверхностью. За счет верхней подачи воды из отопительных приборов легко стравливать воздух посредством кранов Маевского. При верхнем наполнении целесообразно использовать однотрубную разводку, потому что она будет более эффективной.
Для устройства нижней подачи трубы нужно проложить около пола. Здесь они менее заметны, поэтому не портят интерьер комнаты. Но совмещать нижнюю подачу с однотрубной разводкой не рекомендуется ввиду ее невысокой эффективности. Нижнее наполнение лучше делать при повышенном давлении в контуре.

Если способ подачи выбрать неправильно, то эффективность обогрева дома уменьшится. Для решения проблемы придется установить насосное оборудование. Циркуляционный насос улучшит движение теплоносителя в сети.

Монтаж труб из полипропилена

Важно! Ввиду того что прочность полипропиленовых труб не такая большая, как, к примеру, ц стальных, то и крепления при монтаже следует устанавливать чаще, где-то через каждые пятьдесят сантиметров. Итак, давайте рассмотрим основные составляющие такой отопительной системы

Итак, давайте рассмотрим основные составляющие такой отопительной системы.

Крепежи, необходимые для того, чтобы вся конструкция оставалась неподвижной.
АГВ, или, может быть, любой иной котел отопления.
Расширительная емкость, необходимая для того, чтоб вода, которая при высоких температурах расширяется, не смогла повредить всю систему.
Радиаторы, прочие теплоотдающие элементы.
И, собственно, трубопровод, позволяющий теплоносителю циркулировать между радиаторами и нагревательным устройством.

Крепеж трубопровода

Для такой пайки используются специальные паяльники. Они разогревают материал до двухсот шестидесяти градусов, после чего тот становится однородным монолитным соединением. Это объясняется тем, что атомы в нем как бы проникают из одного куска трубы в другой. Более того, такое соединение характеризуется прочностью и герметичностью.

Видео урок по пайке труб

Пайка состоит из нескольких этапов, рассмотрим их:

Включается паяльник. Ждем, пока сигнальный индикатор на нем не погаснет во второй раз.
Обрезаем кусок трубы согласно необходимым нам размерам, для этого используются специализированные ножницы, которые продаются вместе с паяльником.
Зачищаем обрезанные окончания труб от всего лишнего, в частности, от фольги. Для этого можно применить обычный нож, а можно и швеллер.
Труба вставляется в фитинг, и некоторое время держится в нем.

Важно! Время, которое труба должна проводить в фитинге, полностью зависит от ее диаметра, в комплекте с паяльником должна присутствовать специальная таблица, в которой указываются все эти значения. Детали аккуратно стыкуются, никаких перекосов быть при этом не должно

Некоторое время держим их так, поворачивать швеллер при этом запрещается.

Детали аккуратно стыкуются, никаких перекосов быть при этом не должно. Некоторое время держим их так, поворачивать швеллер при этом запрещается.

Особое внимание следует уделять поворотным фитингам, особенно это касается полипропиленовых труб. Обязательно проверяйте, правильно ли они выставлены, ведь если поворот будет направлен не туда, весь узел придется полностью переделывать, и прикрепленная деталь и вовсе уже придет в непригодность

Трубы соединяются между собой посредством «американок» — специальных приспособлений, которые быстро надеваются и снимаются. Они крепятся на окончаниях труб. Дабы при тепловом расширении не происходила деформация (ведь армирование труб полностью не спасает от этого, оно лишь уменьшает его), все трубы следует надежно крепить к поверхности стен и потолка, шаг при этом, как уже говорилось, должны быть не более пятидесяти сантиметров.

Для крепления радиаторов также используются специальные приспособления, они должны присутствовать в комплекте. Не желательно использовать для радиаторов приборы, сделанные своими руками. Дело в том, что заводские крепления специально рассчитывались на вес радиаторов, полностью заполненных теплоносителем, поэтому самодельные крепежи его могут попросту не выдержать.

Время нагрева при пайке

Дабы пайка труб была максимально эффективной, настоятельно рекомендуется придерживаться заданного время разогрева. О нем вы можете узнать из приведенной ниже таблицы.

Диаметра, см	11	9	7.5	6.3	5	4	3.2	2.5	2
Время разогрева, сек	50	40	30	24	18	12	8	7	7
Время для соединения, сек	12	11	10	8	6	6	6	4	4
Охлаждение, мин	8	8	8	6	5	4	4	3	2
Каким должен быть шов, см	4.2	3.8	3.2	2.9	2.6	2.2	2	1.8	1.6

Важно знать, если деталь подогреть до более высокой температуры, чем того требует технология пайки, то она попросту деформируется. А если разогрев будет недостаточным, то полноценное сплавление материала не произойдет, что в будущем станет причиной протечек

О креплении к стенам мы говорили, шаг там – 50 сантиметров. В случае с креплением к потолку это расстояние должно быть таким же, но не большим.

Желательно использовать подвижные фиксаторы, а какие-либо подвесные компенсирующие устройства не нужны. Крепить также следует прочно, надежно, ведь тепловое расширение трубы может деформировать ее.

В целом, мы с вами разобрались, как сделать монтаж отопления из полипропиленовых труб. Надеемся, статья будет вам полезной.

Правила монтажа

При осуществлении монтажа своими руками двухтрубной системы отопления частного дома необходимо соблюдение некоторых технологических правил. Контур должен состоять из двух труб: верхней с горячей водой и нижней – с охлажденной. Уклон к последней батарее, входящей в систему, должен составлять не менее полпроцента (лучше 1%).

Если сеть имеет 2 крыла, выполненных зеркально, то конечные радиаторы необходимо устанавливать на едином уровне. Нижняя магистраль должна быть параллельна и симметрична верхней. Для обслуживания и ремонта радиаторы и технологические узлы оснащаются кранами. Предотвратит потерю температуры при транспортировании теплоносителя разводкой поможет утепление подающей трубы.

Типоразмеры вентилей, фитингов и кранов должны соответствовать параметрам труб. Правильно организованная разводка исключает наличие перехлестов, являющихся причиной формирования воздушных пробок, и углов под 90 градусов, которые создают сопротивление. Крепление стального трубопровода своими руками осуществляется с шагом 1,2 метра.

Двухтрубная система отопления частного дома (многоэтажного либо одноэтажного здания) представляет собой замкнутый контур, позволяющий эффективно поддерживать необходимую температуру. Такая сеть может быть запущена и смонтирована своими руками, но для этого желательно иметь проект и специализированное образование.

https://youtube.com/watch?v=vkXy8qoEukQ

Два в одном

Решить все перечисленные проблемы гравитационной схемы может ее модернизация врезкой насоса. При этом система сохранит возможность работы с естественной циркуляцией.

При выполнении этой работы стоит придерживаться нескольких простых правил.

Между врезками отводов на насос ставится вентиль или, что куда лучше, шариковый обратный клапан. При работе насоса он не даст крыльчатке гонять воду по малому кругу.
Перед насосом обязателен грязевик. Он защитит ротор и подшипники насоса от попадания окалины и песка.
Врезка на насос ограничивается парой вентилей, которые позволят прочистить фильтр или снять насос для ремонта без потери теплоносителя.

На фото байпас между врезками снабжен шариковым обратным клапаном.

Как спаять отопительную систему

Огромное преимущество полипропиленовых труб — лёгкость и технологичность стыковки. Соединение получается равномерным и монолитным. Каждый вид труб соединяется по собственной технологии.

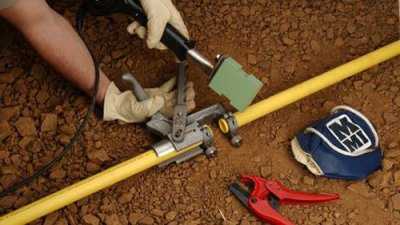

Торцевое соединение

Применяется для магистральных труб большого диаметра. Спаиваются при помощи нагретого воздуха и присадочного прутка. Процесс напоминает сварку металла электродом.

Неответственный стык можно получить и при небольших диаметрах, разогрев торцы до 270 °C и состыковав трубы. Этот метод не применяется, так как стык получается слабым, пористым, возможны утечки.

Электромуфтовое соединение

Применяется для высококачественного соединения трубопроводов высокого давления. Торцы соединений зачищаются, сжимаются обсадными хомутами. На стык устанавливается муфта с уже запаянными в ней электронагревателями. Хомуты ослабляются, надевается фиксирующая и центрующая струбцина. К контактам муфты подсоединяется постоянный электрический ток. Напряжение, сила тока и время нагрева указываются на муфте. После нагрева стык остывает, после чего он готов к использованию.

Раструбная пайка

Применяется при небольших диаметрах — до 62 мм. Для соединения потребуются фасонные элементы заводского изготовления: переходники, тройники, муфты, краны, фитинги, повороты.

Для пайки потребуется: паяльник с тефлоновыми насадками, ножницы-труборез, чистая ветошь, обезжириватель, линейка и карандаш.

Соединяемые трубы торцуем в необходимый размер при помощи пружинных ножниц. При замере оставляется запас 8-10 мм для стыка.

Фото 1. Процесс раструбной пайки полипропиленовых труб. Для этого применяется специальный паяльник.

Обезжириваем и очищаем торцы и посадочные места в фитинге. Грязь, жир и вода препятствуют сварке полипропилена, герметичного надёжного стыка не получится.

Отмечаем на торце трубы глубину посадочного места в фитинге. Несколько миллиметров оставляем для излишков пластика.

Если сваривается труба, армированная алюминиевой фольгой, применяем специальную «точилку», она равномерно срежет армирование, и стык получится надёжным.

Нагреваем паяльник до температуры 260—280 °C. Насаживаем трубу и муфту не тефлоновые наконечники, держим 5—7 секунд. После нагрева соединяем стык, фиксируем на 10—15 секунд.

Сваривание полипропилена в монолит происходит во время нагревания. Поэтому корректировать положение, закручивать или дожимать не стоит — стык получится некачественным.
