Система отопления с естественной циркуляцией: схемы, устройство, монтаж

Схемы таких систем отопления

Схема системы отопления независимо от способа циркуляции теплоносителя зависит от нескольких факторов:

способа соединения радиаторов с подающими стояками. Здесь выделяют однотрубную и двухтрубную системы;
места прокладки магистрали, подающей горячую воду. Выбирать нужно между нижней и верхней разводкой;
схемы прокладки магистрали: тупиковая система или попутное движение теплоносителя в магистралях;
расположения стояков, которое может быть либо горизонтальным, либо вертикальным.

Однотрубная система: как регулировать температуру?

Однотрубная система отопления имеет только один вариант исполнения разводки – верхнюю. В ней нет обратного стояка, поэтому охлаждённый в батареях теплоноситель возвращается в подающую магистраль. Движение жидкости обеспечивается разностью температур жидкости в нижних и верхних радиаторах.

Чтобы обеспечить одинаковый температурный режим в помещениях на разных этажах, поверхность нагревательных приборов на первом этаже должна быть несколько больше, чем на втором и последующих. В нижние радиаторы поступает смесь горячей и охлаждённой в верхних теплообменниках воды.

В однотрубной системе может быть два варианта движения теплоносителя. в первом одна часть идёт в радиатор, другая – дальше по стояку к нижним приборам.

При параллельной однотрубной разводке теплообменники на верхних этажах получают горячую воду, а самые нижние – уже остывшую. Поэтому площадь последних должна быть увеличена, чтобы уравнять обогрев всех помещений

Во втором случае весь объём воды проходит через каждый теплообменник, начиная с самых верхних. Главная особенность такой разводки состоит в том, что радиатора на первом и цокольном этажах получают только охлаждённую воду.

При проточном варианте однотрубной разводки нельзя отключить или ограничить поступление теплоносителя в отдельный радиатор. Перекрытие одного из них привело бы к остановке циркуляции во всей системе

И если в первом случае регулировать температуру в помещениях можно с помощью кранов, то во втором их нельзя применять, так как это приведёт к уменьшению подачи жидкости ко всем последующим теплообменникам. К тому же полное перекрытие крана означало бы остановку циркуляции воды в системе.

При монтаже однотрубной системы лучше остановиться на разводке, которая даёт возможность регулировки подачи воды к каждому радиатору. Это позволит регулировать температуру в отдельных помещениях и, естественно, делает отопительную систему более гибкой, а значит и более эффективной.

Так как однотрубная разводка может быть только верхней, её монтаж возможен только в постройках с чердачным помещением. Именно там должен размещаться подающий трубопровод. Главный недостаток заключается в том, что пуск отопления возможен только по всему зданию сразу. Преимущества у системы, конечно, тоже есть. Главные из них – простой монтаж и меньшая стоимость. С точки зрения эстетики, чем меньше труб, тем проще их спрятать.

Как должна быть устроена двухтрубная система?

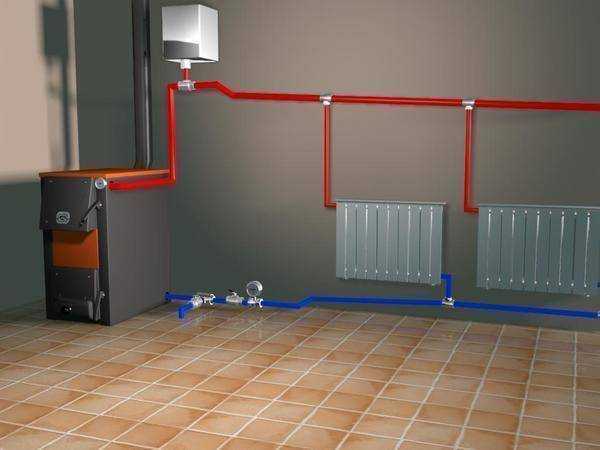

Этот вариант схемы отопления предполагает наличие подающей и отводящей магистрали. В верхней части системы циркулирует горячий теплоноситель, в нижней – остывший.

Двухтрубная система отопления более гибкая в отношении регулирования температуры в отдельных помещениях. Однако она требует большего количества материалов, чем однотрубная

От котла отходит труба, соединённая с расширительным баком. От бака идёт труба горячей линии контура, которая потом соединяется с разводкой. В зависимости от размеров емкости и объёма воды в системе, от бака может отходить переливная труба. По ней излишки воды сливаются в канализацию.

Трубы, выходящие из нижней части теплообменников, объединяются в обратную магистраль. По ней остывший теплоноситель снова попадает в котёл. Обратка должна проходить через те же помещения, что и подающий трубопровод.

Горизонтальный или вертикальный стояк в разводке?

Система отопления с вертикальным стояком предполагает подводку к нему радиаторов с разных этажей. Её преимущество: ниже риск «завоздушивания» системы, недостаток – более высокая стоимость.

Когда теплообменники с одного этажа соединены с подающим трубой, — это система с горизонтальным стояком. Такой вариант обойдётся домовладельцам в меньшую сумму, но придётся решать проблему образования воздушных пробок. Как правило, достаточно установить воздухоотводчики.

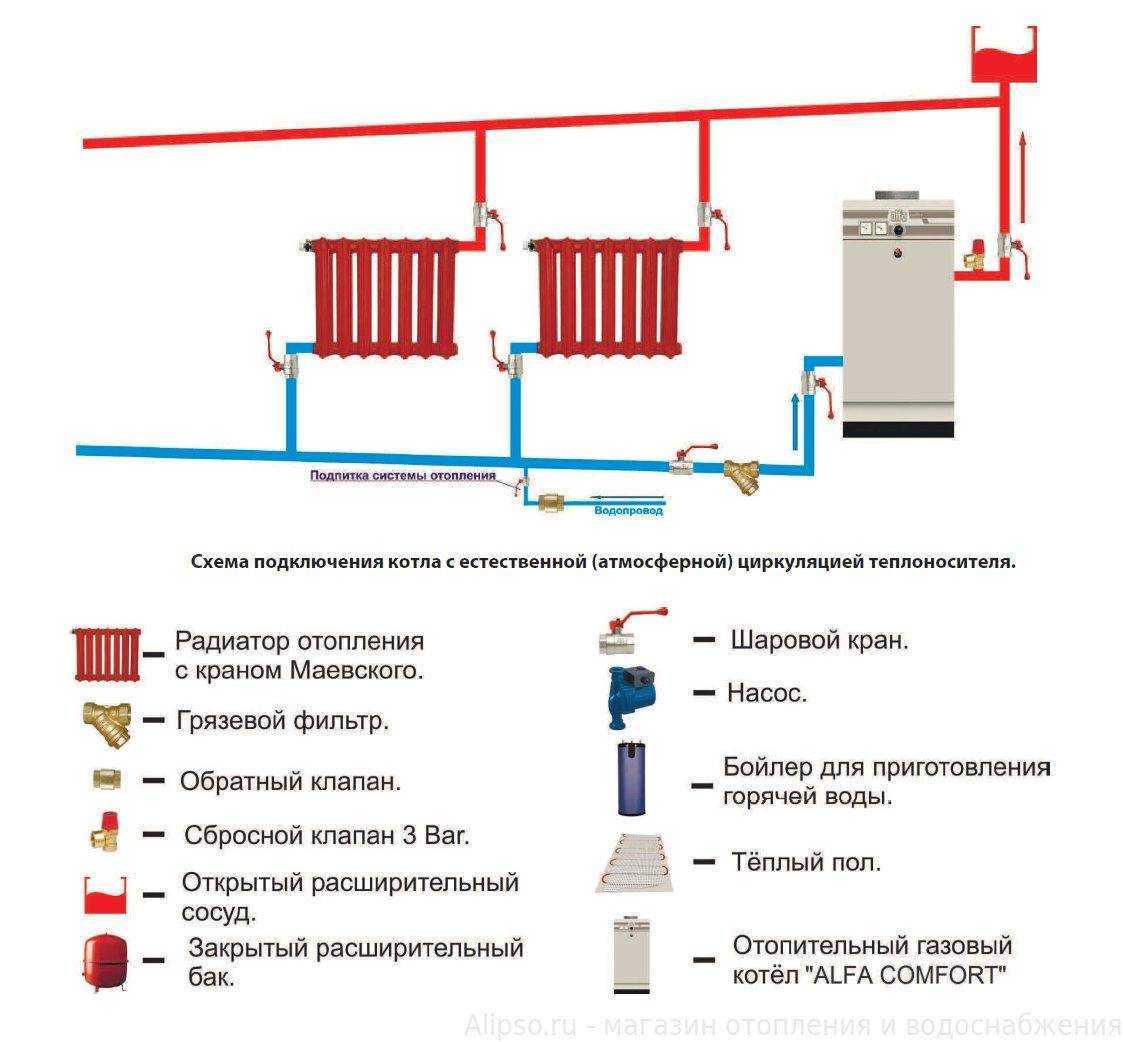

Схема с естественной циркуляцией

Чтобы понять принцип действия гравитационной системы, изучите типовую схему, применяющуюся в двухэтажных частных домах. Здесь реализована комбинированная разводка: подача и возврат теплоносителя происходит по двум горизонтальным магистралям, объединенным однотрубными вертикальными стояками с радиаторами.

Как работает самотечное отопление двухэтажного дома:

Удельный вес нагреваемой котлом воды становится меньше. Более холодный и тяжелый теплоноситель начинает вытеснять горячую воду вверх и занимать ее место в теплообменнике.
Нагретый теплоноситель движется по вертикальному коллектору и распределяется по горизонтальным магистралям, проложенным с уклоном в сторону радиаторов. Скорость течения невелика – порядка 0.1—0.2 м/с.
Расходясь по стоякам, вода попадает в батареи, где успешно отдает теплоту и охлаждается. Под воздействием гравитации она возвращается в котел по обратному коллектору, собирающему теплоноситель из остальных стояков.
Прирост объема воды компенсируется расширительным баком, установленным в самой высокой точке. Обычно утепленная емкость располагается на чердаке здания.

Принципиальная схема самотечной разводки с циркуляционным насосом

В современном исполнении гравитационные системы оснащаются насосами, ускоряющими циркуляцию и прогрев помещений. Перекачивающий агрегат ставится на байпасе параллельно подающей магистрали и функционирует при наличии электроэнергии. Когда свет отключается, насос бездействует, а теплоноситель циркулирует за счет гравитации.

Сфера применения и недостатки самотека

Назначение гравитационной схемы – теплоснабжение жилищ без привязки к электричеству, что актуально в отдаленных регионах с частыми отключениями света. Сеть самотечных трубопроводов и батарей способна работать вместе с любым энергонезависимым котлом либо от печного (раньше говорили – парового) отопления.

Разберем отрицательные стороны использования самотека:

из-за малой скорости протока нужно повышать расход теплоносителя за счет применения труб большого диаметра, иначе радиаторы не прогреются;
чтобы «подстегнуть» естественную циркуляцию, горизонтальные участки прокладываются с уклоном 2—3 мм на 1 м магистрали;
здоровые трубы, идущие под потолком второго этажа и над полом первого, портят внешний вид комнат, что заметно на фото;
затруднено автоматическое регулирование температуры воздуха – на батареи нужно покупать только полнопроходные термостатические клапаны, не препятствующие конвективной циркуляции теплоносителя;
схема неспособна работать с теплыми полами и в 3-этажном доме;
увеличенный объем воды в отопительной сети подразумевает длительный прогрев и большие затраты топлива.

Чтобы выполнить требование №1 (смотри первый раздел) в условиях ненадежного электроснабжения, хозяину двухэтажного частного дома придется нести расходы на материалы – трубы повышенного диаметра и облицовку для изготовления декоративных коробов. Остальные минусы некритичны – медленный прогрев устраняется путем установки циркуляционного насоса, недостаток экономичности – монтажом специальных термоголовок на радиаторы и изоляцией труб.

Watch this video on YouTube

Советы по проектированию

Если разработку самотечной схемы отопления вы взяли в свои руки, обязательно учтите следующие рекомендации:

Минимальный диаметр вертикального участка, идущего от котла, — 50 мм (имеется в виду внутренний размер условного прохода трубы).
Горизонтальный раздающий и собирающий коллектор допускается уменьшить до 40 мм, перед последними батареями – до 32 мм.
Уклон 2—3 мм на 1 м. п. трубопровода делается в сторону радиаторов на подаче и котла – на обратке.
Входной патрубок теплогенератора должен располагаться ниже батарей первого этажа с учетом уклона обратной магистрали. Возможно, в котельной придется сделать небольшой приямок под установку источника тепла.
На подводках к отопительным приборам второго этажа лучше поставить прямой байпас малого диаметра (15 мм).
Верхний раздающий коллектор постарайтесь уложить на чердаке, чтобы не вести под потолками комнат.
Используйте расширительный бак открытого типа с патрубком перелива, выведенным на улицу, а не в канализацию. Так удобнее следить за переполнением емкости. С мембранным бачком система работать не будет.

Расчет и проектирование самотечного отопления в коттедже сложной планировки стоит доверить специалистам. И последнее: магистрали Ø50 мм и более придется исполнять стальными трубами, медью либо сшитым полиэтиленом. Максимальный размер металлопластика составляет 40 мм, а диаметр полипропилена выйдет просто угрожающим из-за толщины стенок.

Этапы работ по установке двухтрубного отопления своими руками

Монтаж системы отопления начинается с установки котла. Теплогенератор на газе и электричестве располагают в любом помещении. Для котлов на жидком и твердом топливе необходима отдельная ниша. При установке радиаторов, необходимо учитывать уклон трубопровода в 1-2% по отношению ко всей протяженности трубы.

План работ:

Установка котла.
От теплогенератора выводится основная труба с горячей водой, пролегающий через все радиаторы.
Параллельно первой проводится вторая магистраль с обратным ходом.
При принудительном варианте отопления, врезают циркулярный насос.
Устанавливают радиаторы. Батареи подвешивают на специальные кронштейны. Все радиаторы должны располагаться на одинаковом уровне. Для удобства эксплуатации, их оснащают запорными кранами в точках входа и выхода. Батареи подключают несколькими способами: боковым, диагональным, нижним соединением. Наиболее эффективны боковая и диагональная конструкция.
Заканчивают систему отопления монтажом труб сопутствующих узлов, установкой расширительного бочка и дополнительных элементов.

Магистраль не должна содержать прямые и острые углы, так как повысится сопротивление. Краны и вентили должны соответствовать размерам труб. При конструкции с верхней разводкой, расширительный бак размещают на утепленном чердаке. После завершения всех монтажных работ, наступает момент подключения системы.

Далее открывают вентиль первой батареи, и с помощью крана Маевского стравливают воздух до выхода ровной струи. Элемент закрывают, и открывают выпускной кран радиатора. Данные манипуляции необходимо провести с каждым радиатором. Все обнаруженные дефекты устраняют.

Способы подачи теплоносителя

Теплоноситель может циркулировать от котла к отопительному прибору двумя способами. Через нижний или верхний розлив.

Нижний розлив. Этот способ розлива используют только для однотрубных систем. Трубопровод прокладывают на уровне пола, при этом вертикальные трубы можно не устанавливать. Без циркулярного насоса нижний розлив является малоэффективным.
Верхний розлив. Используют как для однотрубной, так и для двухтрубной системы. Благодаря тому, что распределительную трубу устанавливают под потолком, горячий теплоноситель активно подается к каждому радиатору. Далее, остывая, вода уходит в обратную трубу, вмонтированную вдоль пола.

Выбор труб

Также, на выбор материала большое влияние оказывает котел, поскольку в случае с твердотопливным предпочтение следует отдать стальным, оцинкованным трубам или же изделиям из нержавейки, в связи с высокой температурой рабочей жидкости.

Однако, металлопластиковые и армированные трубы предполагают использование фитингов, что значительно сужает просвет, армированные полипропиленовые трубы будут идеальным вариантом, при рабочей температуре 70С, и пиковой – 95С.

Изделия из особого пластика PPS имеют рабочую температуру 95С, и пиковую – до 110С, что позволяет использовать в открытой системе.

Трубы для систем с естественной циркуляцией

При подборе диаметра труб играют роль не только размеры системы и количество радиаторов, но и материал, из которого они сделаны, вернее, гладкость стенок. Для гравитационных систем это очень важный параметр. Хуже всего дело обстоит у обычных металлических труб: внутренняя поверхность шероховатая, а после использования она становится еще более неровной из-за процессов коррозии и накопившихся отложений на стенках. Потому такие трубы берут самого большого диаметра.

Стальные трубы через несколько лет могут выглядеть так

Предпочтительнее с этой точки зрения металлопластиковые и армированные полипропиленовые. Но в металлопластиковых используются фитинги, значительно заужающие просвет, что для самотечных систем может стать критичным. Потому более предпочтительными выглядят армированные полипропиленовые. Но они имеют ограничения по температуре теплоносителя: рабочая температура 70оС, пиковая – 95оС. У изделий из особого пластика PPS рабочая температура 95оС, пиковая – до 110оС. Так что в зависимости от котла и системы в целом можно использовать эти трубы, с условием, что это качественные фирменные изделия, а не подделка. Подробнее о полипропиленовых трубах читайте тут.

Металоопластик и полипропилен также может использоваться для монтажа систем отопления

Но если предполагается установка твердотопливного котла, то никакой полипропилен таких тепловых нагрузок не выдержит. В этом случае или все-таки использовать стальные, или оцинковку и нержавейку на резьбовых соединениях (сварку при монтаже нержавейки не использовать, так как швы очень быстро протекают)

Подойдет и медь (о медных трубах написано тут), но она также имеет свои особенности и с ней нужно обращаться осторожно: не со всеми теплоносителями она будет нормально себя вести, а уж с алюминиевыми радиаторами ее в одной системе лучше не использовать (они быстро разрушаются)

Особенность систем с естественной циркуляцией – их невозможно рассчитать из-за образования турбулентных потоков, которые расчетам не поддаются. Проектируют их основываясь на опыте и усредненных, опытным путем выведенных, нормах и правилах. В основном действуют правила:

поднять как можно выше точку разгона;
не заузить трубы подачи;
поставить достаточное количество секций радиаторов.

Потом применяют еще одно: от места первого разветвления и каждое последующее ведут трубой меньшего на шаг диаметра. Например, от котла идет 2-х дюймовая труба, далее от первого разветвления 1 ¾, потом 1 ½ и т.д. Отбратку собирают от меньшего диаметра к большему.

Есть еще несколько особенностей монтажа гравитационных систем. Первая – трубы желательно делать под уклоном в 1-5% в зависимости от протяженности трубопровода. В принципе при достаточном перепаде температур и высоты, можно сделать и горизонтальную разводку, главное чтобы не было участков с отрицательным уклоном (наклоненных в обратную сторону), которые из-за образования в них воздушных пробок перекроют движение потока воды.

Самотечная система однотрубная с вертикальной разводкой на два крыла (контура)

Вторая особенность – в самой высокой точке системы нужно установить расширительный бак и/или воздухоотводчик. Расширительный бак может быть открытого типа (система тоже будет открытой) или мембранного (закрытая). При установке открытого отводить воздух нет необходимости он собирается в наивысшей точке – в бачке и выходит в атмосферу. При установке бака мембранного типа требуется также установка автоматического воздухоотводчика. При горизонтальной разводке не помешают краны «маевского» на каждом из радиаторов – с их помощью легче убрать все воздушные пробки в ветке.
