Система отопления закрытого типа для частного дома: устройство, схема, давление

Правильный выбор котла для закрытой системы

Отопительная система закрытого типа может функционировать в автономном режиме. Специалисты рекомендуют устанавливать автоматические котлы, которые осуществляют работу по параметрам, установленным после монтажа. В таком случае не требуется никакого вмешательства со стороны хозяев, что является очень удобным.

Основные разновидности котлов, в зависимости от топлива, на котором они работают:

газовые;
электрические;
на жидком топливе;
на твёрдом топливе.

Наиболее подходящим вариантом, для закрытой отопительной коммуникации являются котлы, использующие в качестве топлива газ. При монтаже газового котла для закрытой отопительной конструкции существует возможность подключения к системе комнатного термостата. Этот прибор позволяет выставлять необходимую температуру в отапливаемых помещениях, причём точность температуры является очень высокой (до одного градуса).

К некоторым разновидностям котлов можно подключить специальные датчики погоды, которые устанавливаются снаружи здания и передают информацию о погоде. По их показаниям котёл регулирует мощность и скорость нагрева теплоносителя.

Закрытую систему для обогрев дома можно организовать с любым типом котла, в том числе и электрического

Стоит также сказать несколько слов о моделях, которые функционируют на электрической энергии. Существует три типа таких котлов:

обычные котлы, включающие в себя трубчатый электронагреватель (ТЭН);
индукционные;
электродные.

Два последних типа считаются более компактными и выгодными, с финансовой точки зрения. Кроме этого, они обладают меньшим коэффициентом инерционности, что также является неоспоримым плюсом.

Самыми универсальными на сегодняшний день считаются котлы, которые используют в качестве топлива твёрдые или жидкие материалы.

Твердотопливные котлы имеют возможность организации автоматического контроля за процессом горения, однако, из-за специфики топлива эффективность такой автоматической системы будет ниже.

Расчёт мощности этого устройства производится довольно просто, но и здесь есть свои нюансы. Специалисты советуют подбирать котёл, руководствуясь таким расчётом: на 1 м² площади необходимо 100 Ватт мощности. Желательно подбирать котёл с мощностью несколько выше. Это обусловлено тем, что бывают аномально холодные зимы. Запас мощности должен составлять примерно 30–50%.

Принципиальные отличия

Главная особенность рассматриваемой отопительной системы – наличие насоса. Он принимает теплоноситель и отправляет его далее по схеме к нагревательным приборам. Тут не играет роли физический принцип естественного движения жидкости из-за разницы показателей температур – теплоноситель двигается в необходимом направлении принудительно с заданными показателями скорости, температуры и давления без потери тепла. Стандартно отопительная система включает в себя такие компоненты:

котел; насос; расширительный бак; радиаторы; трубы;

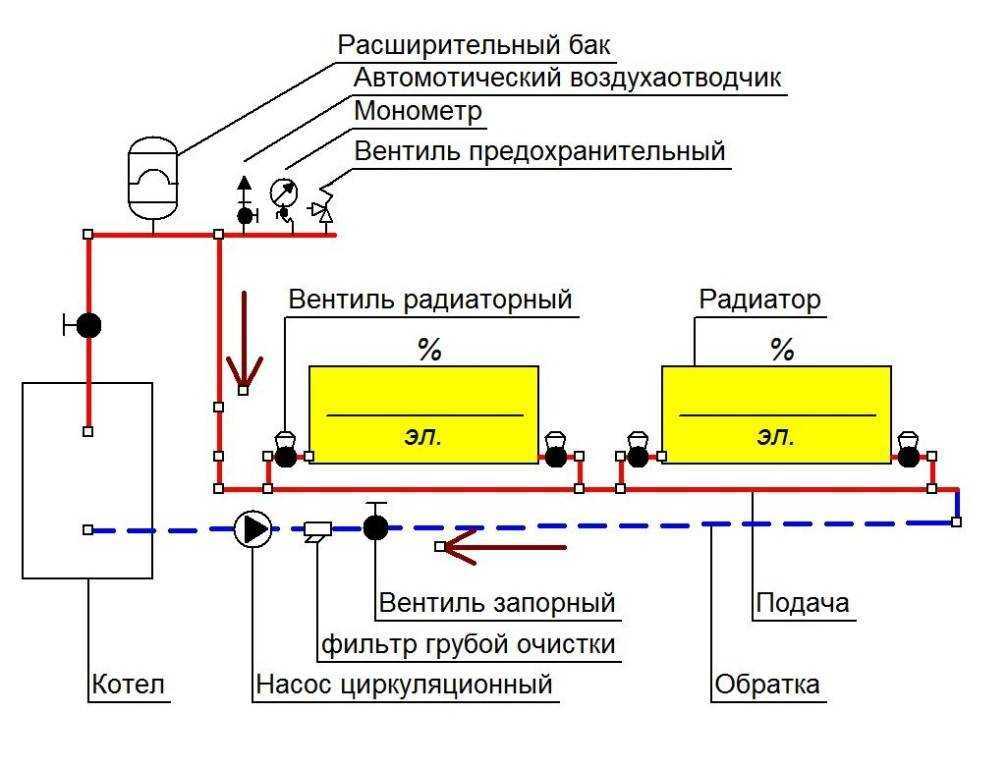

Система отопления с насосом

соединительные фитинги; воздухоотводы; шаровые и пробковые краны; фильтры; обратные клапаны.

Существуют две схемы отопительной системы с принудительным типом циркуляции: однотрубная и двухтрубная.

Способы циркуляции теплоносителя в отопительной системе

Каждая из вышеперечисленных систем обязана обеспечивать доставку теплопроводящего вещества до батарей или радиаторов в частном доме. Выполнить эту доставку можно двумя способами. Рассмотрим их:

система отопления с естественной циркуляцией;
отопительная конструкция с принудительной циркуляцией.

В первом случае для монтажа системы используется минимум оборудования. Это влияет на общую стоимость организации отопления в частном доме. Естественная циркуляция воды или антифриза — процесс, в результате которого движение теплоносителя происходит от его же теплового расширения. Система отопления (с естественной циркуляцией) закрытая, как правило, устанавливается из экономических соображений, так как её стоимость ниже, чем у коммуникаций с принудительной циркуляцией теплоносителя.

При нагревании вода (или другой теплоноситель) теряет свою плотность, поэтому становятся легче. В результате происходит естественная доставка теплоносителя до отопительных приборов, к которым можно отнести батареи и радиаторы отопления. В радиаторах происходит теплообмен между теплоносителем и окружающей средой, что приводит к охлаждению первого. После охлаждения вода опускается по трубам обратно в котёл, вытесняя нагретую воду, которая поднимается к отопительным приборам. Таким образом, проходит естественная циркуляция теплоносителя в закрытой отопительной системе и происходит обогрев дома.

Однако такая система имеет и свои минусы, среди которых: недостаточное давление в системе, неравномерный нагрев отопительных приборов.

Показатель естественной циркуляции, как правило, зависит от нескольких факторов:

разница температур между остывшим и подогретым теплоносителем (в большинстве случаев она составляет около 10 градусов);
диаметр труб между приборами в отопительной системе, который влияет сопротивление передвижению теплоносителя.

Закрытая система с насосом обеспечит равномерный прогрев всех радиаторов в доме, независимо от их расположения и удаленности от котла

Эксплуатационные характеристики отопительной конструкции зависят от расположения её элементов. Например, котёл должен располагаться ниже уровня батарей не менее чем на 3 метра.

Система отопления (с принудительной циркуляцией) закрытая предусматривает установку специального насоса, который называется циркуляционным. Он выполняет функцию по созданию необходимой разницы давления для нормального передвижения теплоносителя от котла до радиаторов отопления и обратно. Такая система имеет некоторые преимущества. Рассмотрим их:

более быстрый нагрев помещений;
равномерный нагрев отопительных приборов;
возможность контроля и регуляции отдельных частей отопительной конструкции, отключения одной из частей цепи в случае необходимости;
исключается накопление воздуха в системе;
использование циркуляционного насоса позволяет выполнить систему закрытого образца с использованием мембранной расширительной ёмкости;
экономия топлива.

Выбор схемы открытого теплоснабжения

Установка котла в открытой отопительной системе

На первом этапе проектирования важно правильно подобрать схему открытой системы отопления с насосом. Она зависит от параметров дома, требуемого теплового режима работы теплоснабжения и финансовых возможностей

Рассмотрим основные параметры, которые напрямую будут влиять на выбор и дальнейший расчет открытой системы отопления:

Общая площадь отапливаемых помещений. Если эта характеристика меньше 60 м² — можно устанавливать гравитационную систему;
Этажность дома и высота потолков. Для гравитационной системы обязательным условием является наличие разгонного стока. Без него может появиться воздух в открытой системе отопления и ухудшится циркуляция;
Расчетный тепловой режим работы. Для низкотемпературного применяется открытая система отопления с циркуляционным насосом. В противном случае небольшое расширение воды не создаст необходимую циркуляцию.

Только после тщательного анализа этих показателей, а также расчета тепловых потерь в доме можно решить — поставить отопление открытого типа с насосом или без него.

Гравитационная отопительная система

Гравитационная система

Главным отличием гравитационной от остальных является полное отсутствие каких-либо механизмов для принудительного движения жидкости по трубам. Т.е. это процесс осуществляется только за счет температурного расширения горячей воды.

Для корректной работы теплоснабжения в обязательном порядке устанавливается разгонный стояк. Он монтируется непосредственно после котла и располагается вертикально. Его высота должна быть не менее 3,5 м. Если это условие не выполнить — то нагретая жидкость, идущая от котла для открытой системы отопления, не будет иметь достаточной скорости.

Помимо этого фактора необходимо учитывать такую специфику организации открытой системы отопления с естественной циркуляцией:

Обязательный уклон труб. Подающая магистраль от стояка должна быть наклонена в сторону отопительных приборов. Обратная – к котлу. Уровень наклона – 1 см на каждый метр;
Котел располагается в самой низкой точке схемы;
Для нормальной работы нужны расширительные баки открытого типа для систем отопления. Они также монтируются для схем с принудительной циркуляцией.

Устанавливать электрокотел для открытой системы отопления гравитационного типа не рекомендуется. Так же, как и газовый аналог. Это объясняется высокой вероятностью появления воздушных пробок, которые могут привести к перегреву теплообменника.

Принудительная циркуляция в отоплении

Схема открытой системы с насосом

В последнее время владельцы частных домов и дач модернизируют отопительную систему, устанавливая всего лишь один компонент – насос. Он предназначен для улучшения циркуляции теплоносителя.

В целом обустройство открытой системы отопления с циркуляционным насосом ничем не отличается от вышеописанного

Важно правильно выбрать место установки насоса. Он монтируется на обратной трубе перед ее входом в котел отопления

Оптимальное расстояние должно составлять 1,5 м.

Схема насосного узла

Для этой схемы открытого отопления необходимо учитывать следующие моменты:

Насос устанавливается на байпасе. Это необходимо для обеспечения циркуляции воды в случае его поломки или отключения электричества;
Обязательно монтируется обратный клапан. Он предотвратит появление эффекта обратной циркуляции;
Во время монтажа учитывается направление движения теплоносителя.

Для открытой схемы отопления с циркуляционным насосом следует рассчитать его параметры – напор и производительность.

Система безопасности и автоматики

Системой безопасности называется группа предохранительных устройств и приборов визуального контроля.

В группу входят:

клапан предохранительный, реагирующий на изменение давления в системе – при повышении показателя клапан сбросит избыток жидкости, обычно монтируется через патрубок к стояку отопления;
воздухоотводчик – обеспечивает автоматический сброс скопившихся газов для предупреждения завоздушивания системы, монтируется на самой высокой точке конструкции (на расширительном баке);
манометр, термометр (помогают визуально определить работоспособность системы, часто встраиваются в один корпус).

Иногда вся группа безопасности заключается в один корпус и устанавливается строго по рекомендации производителя. Бывает, что котел или расширительный бак уже оснащены воздухоотводчиком, предохранительным клапаном. В этом случае манометр и термометр устанавливаются на выходном патрубке из бойлера.

В качестве дополнительного элемента монтируются терморегуляторы. Приборы предназначены для регулировки температуры носителя. Некоторые производители сразу оснащают батареи электронными термостатами, хозяину нужно лишь отрегулировать подачу теплоносителя, чтобы обеспечить бесперебойность работы системы.

Также важно поставить краны регулировочные – это запорные устройства, перекрывающие подачу носителя к участку контура, что дает возможность провести ремонт или профилактику без нарушения работы магистрали отопления. Еще одно защитное устройство – источники бесперебойного питания – генераторы или аккумуляторы

Приборы нужны для поддержания работоспособности системы (циркуляционного насоса) при отключениях электричества

Еще одно защитное устройство – источники бесперебойного питания – генераторы или аккумуляторы. Приборы нужны для поддержания работоспособности системы (циркуляционного насоса) при отключениях электричества.

Базовый принцип работы

Прежде всего, нужно понять о каком варианте идёт речь: система отопления без циркуляционного насоса работает сама, не завися от наличия в доме электричества, это хорошо, но есть и недостаток — это необходимость тянуть в два раза больше труб и их слабый и медленный прогрев. Другое дело, схема отопления закрытого типа с циркуляционным насосом, у которой огромная фора – прогрев происходит намного быстрее, возможностей прокладки больше, словом, одни плюсы. Но обо всём по порядку.

Система отопления закрытого типа с насосом выгодно отличается от самотёчного варианта тем, что движение теплоносителя по ней контролируется и управляется посредством помпы.

Без насоса

Такой вариант отлично подойдёт для одноэтажных построек небольшой площади. Основное преимущество системы – её автономность. Вода, нагреваясь в котле, поднимается по трубам. Далее она проходит путь по горизонтальному стояку, подающему теплоноситель в радиаторы. Из радиаторов остывшая вода спускается в нижнюю магистраль, ведущую обратно в котёл, и цикл повторяется снова.

Трубы ставят под небольшим наклоном, слева направо верхнюю, и справа налево нижнюю трубу, по которой отводится остывший теплоноситель. Расширительный бак устанавливается в таком случае в самой нижней точке системы, его основное назначение – не допускать скачков давление и компенсировать их. Давление внутри сети постоянно динамически изменяется, это связано с тем, что вода при нагреве расширяется, а при остывании сокращается.

Насос всё-таки будет необходим, на этапе заполнения системы водой. Трубы наполняют до достижения рабочего давления, которое составляет, как правило, полторы атмосферы.

С насосом

Выбрать тот вариант разводки труб, который наиболее подходит для вашего случая;
Провести несколько контуров отопления, например, на первый и на второй этаж раздельно;
Регулировать температуру во всех помещениях, не влияя на движение теплоносителя и не снижая показатели всей системы.

Отопление закрытого типа лучше всего делать с применением насоса. В редких случаях монтаж закрытого отопления без насоса выполняют гибридным способом. Насос в таких случаях присутствует, но он врезан таким образом, чтобы в случае отключения электричества, система могла перейти на автономную работу. Тем не менее все минусы самотёчной схемы будут неизменно сопутствовать такому подключению.

Однотрубный

Такой способ может выполняться по-разному. Вот основные способы подключения однотрубной схемы:

Последовательная схема. При этом теплоноситель перемещается по сети от радиатора к радиатору, постепенно остывая, и на последнем греющем элементе уже практически перестаёт выполнять свою работу;
Ленинградка. Названая так потому, что была впервые разработана и внедрена в Ленинграде. Заключается в том, что радиаторы подключают с нижней стороны к стояку, проходящему горизонтально, вдоль пола или под ним. Установка игольчатых клапанов на входе и выходе из радиатора позволит провести его отключение от сети для ремонтных работ, без нарушения общей циркуляции, а установка дополнительного клапана на перемычку под ним позволит выполнять настройку давления и скорости теплоносителя по сети, добиваясь нужно температуры.

Кроме того, есть ещё схема, упомянутая в начале статьи, в которой горячая вода подаётся сверху от горизонтально расположенного под потолком или за ним стояка и, пройдя через радиаторы, уходит обратно к насосу.

Двухтрубный

Такое подключение позволяет добиться подвода теплоносителя к каждому греющему элементу отдельно, без потери давления, скорости движения и температуры, отвод также выполняется отдельно для каждого радиатора. Это позволяет установить на каждом устройстве специальные реостаты, настраивая температуру персонально для каждого радиатора.

Такой вариант более предпочтителен, так как он позволяет выполнить настройку терморегуляции в здании с учётом индивидуальных потребностей каждого потребителя, что даёт существенную экономию средств и ресурсов.

Такое подключение позволяет добиться подвода теплоносителя к каждому греющему элементу отдельно, без потери давления, скорости движения и температуры.

Однотрубные схемы

Проще всего выполнить расчеты и сборку системы отопления с однотрубной схемой прокладки трубопроводов для теплоносителя. Нагретая вода в ней последовательно проходит от котла через все батареи в доме, начиная с первой и заканчивая последней в цепочке. При этом тепла каждому последующему радиатору достается все меньше и меньше.

Небольшая кубатура теплоносителя;

Гидравлическая устойчивость системы;

Малый расход материалов.

С монтированием трубопровода по этой схеме и подключением его к котлу своими руками при наличии даже минимальных навыков можно справиться за два–три дня. Плюс затраты на создание в доме системы водяного отопления под однотрубную разводку выходят самыми минимальными в сравнении с остальными вариантами.

Фитингов, арматуры и труб здесь потребуется немного. Экономия на материалах существенна

И неважно выбран для возведения коттеджа клееный брус или кирпич. Если жилье хорошо утеплено, то даже простой однотрубной системы для его обогрева хватит с лихвой

Невозможность точно отрегулировать подачу тепла в каждой комнате;

Ограничение на общую протяженность трубопровода по дому (не более 30 м);

Малый объем тепловой энергии в самой удаленной от котла батарее;

Уязвимость в плане разморозки и порывов.

Чтобы нивелировать недостатки, в однотрубную систему приходится встраивать циркуляционный насос. Но это дополнительные расходы и потенциальные поломки оборудования. Плюс при любых проблемах на каком-либо участке трубы прекращается обогрев всего коттеджа.

Однотрубная горизонтальная

Если частный дом небольшой и одноэтажный, то однотрубную систему отопления лучше всего делать в горизонтальном исполнении. Для этого в комнатах по периметру коттеджа прокладывается кольцо из одной трубу, которая подключается к входу и выходу котла. Радиаторы врезаются в трубопровод под окнами.

Однотрубная горизонтальная схема — идеальный вариант для небольших помещений

Батареи здесь подключаются нижним либо перекрестным соединением. В первом случае теплопотери будут на уровне 12–13%, а во втором они сокращаются до 1–2%. Именно перекрестному способу монтажа стоит отдавать предпочтение. Причем подвод теплоносителя к радиатору следует делать сверху, а отвод снизу. Так отдача тепла от него выйдет максимальной, а потери выйдут минимальными.

Однотрубная вертикальная разводка

Для двухэтажного коттеджа больше подходит однотрубная система отопления вертикального подвида. В ней труба от оборудования нагрева воды идет вверх на чердак или второй этаж, а оттуда уже спускается назад в котельную. Батареи в этом случае подключаются также последовательно одна за другой, но боковым подсоединением. Трубопровод для теплоносителя обычно при такой разводке отопления по малоэтажному дому прокладывается в виде единого кольца сначала по второму, а потом по первому этажу.

Однотрубная вертикальная схема — экономим на материалах

Но возможен и пример с вертикальными отводами от общей горизонтальной трубы наверху. То есть сначала делается кольцевой контур от котла вверх, по второму этажу, вниз и по первому этажу обратно к нагревателю воды. А уже между горизонтальными участками прокладываются вертикальные стояки с подключением к ним радиаторов.

Самой холодной батареей в такой системе отопления частного дома будет опять последняя в цепочке – внизу у котла. При этом на верхнем этаже тепла будет переизбыток. Необходимо как-то ограничивать объемы теплоотдачи наверху и повышать их внизу. Для этого на радиаторах рекомендуется установить перемычки-байпасы с регулирующими кранами.

Ленинградка

У обеих описанных выше схем есть один общий минус – температура воды в последнем радиаторе оказывается очень низкой, тепла она помещению отдает очень мало. Чтобы компенсировать это остывание, однотрубный горизонтальный вариант отопления частного дома рекомендуется усовершенствовать за счет установки байпасов снизу батареи.

Ленинградка — усовершенствованная однотрубная система

Такая разводка получила название «ленинградка». В ней радиатор подключается сверху к проходящему вдоль пола трубопроводу. Плюс на отводы к батареям ставятся краны, которыми можно регулировать объем поступающего теплоносителя. Все это способствует более равномерному распределению энергии по отдельным комнатам в доме.

Угол наклона трубы отопления при естественной циркуляции

И это утверждение тоже в корне неверно. Как уже объяснялось выше, циркуляция возникает не от того, что вода движется сверху вниз «самотеком», хоть иногда систему так и называют. Движение происходит из-за разницы веса воды в закольцованной схеме. Если ее разомкнуть, вода, конечно, двигаться по горизонтальным участкам не станет. А вот при соблюдении прочих условий, циркуляция будет, даже если горячей воде придется подниматься вверх по контруклону. И это совершенно естественно. Ведь поднимается же она от котла по совершенно вертикальному коллектору. Просто снизу ее подпирает холодная вода с большим весом. Таким образом, самотечная система отопления частного дома без уклона тоже будет работать.

Однако смысл в том, чтобы делать лежаки с уклоном в сторону движения теплоносителя, все же присутствует. Дело в том, что в водяной системе с естественной циркуляцией, как и с принудительной, всегда будет собираться воздух. Он будет выделяться из воды при нагревании или будет попадать в систему при пополнении теплоносителя.

В принудительной системе насос разгонит этот воздух и теплоноситель будет двигаться вместе с ним. А в гравитационной системе скорость движения низкая. Поэтому воздух, собравшись в какой-либо точке, образует пробку, которая будет препятствовать движению воды.

Неправильный уклон самотечной системы отопления

Такую воздушную пробку можно удалить, установив в самом высоком месте системы кран для спуска воздуха. Однако если таких мест сбора воздуха будет несколько, обслуживание системы будет затруднено.

Неправильный уклон самотечной системы отопления

Если уклоны (не обязательно их делать большими) будут равномерными и не будет контруклонов, при заполнении системы весь воздух будет выдавливаться к спускному крану.

Устройство открытой системы отопления

Эта система является самой старой и самой простой из современных систем отопления. Ее так и называют естественной, самотечной, а еще зависимой, а еще гравитационной.

Открытой она называется потому, что негерметична, то есть расширительный бак, входящий в ее состав, является открытым сосудом, с поверхности которого свободно испаряется вода.

Зависимость ее состоит в том, что отбор теплоносителя происходит непосредственно из подающей трубы, от которой и зависят все параметры этой системы. Естественной, или самотечной, ее называют из-за того, что она не требует дополнительной энергии, перемещение воды идет самотеком. Название гравитационной она получила вследствие того, что в основе работы лежит закон гравитации.

В систему входит:

Котел различной конструкции;
Трубы;
Расширительный бак;
Приборы отопления.

Принцип работы

Принцип работы основан на умелом использовании физических законов термодинамики. Горячая и холодная вода имеют разную плотность. Горячая вода плотнее холодной. По законам физики эта разность плотностей и создает движущую силу, направленную от источника тепла к радиаторам.

Из водопроводной трубы в водогрейный котел подается холодная вода. Здесь она нагревается и расширяется. В верхней части котла создается повышенное давление, которое усиливает подпирающая снизу холодная вода.

Под таким давлением горячая вода по магистральной трубе подается к приборам отопления, отдавая им свое тепло. Остывшая вода снова идет в котел для подогрева. Таким образом, осуществляется естественная циркуляция.

Вода при подогреве увеличивается в объеме. Поэтому, чтобы котел не разорвало от внутренних напряжений, и существует расширительный бак, в который изливается излишняя вода. Он должен находиться, как можно выше, чтобы вода под действием гравитации сама поступала в котел.

Трубы должны находиться под небольшим уклоном: к расширительному баку снизу вверх, от него – сверху вниз.

Для преодоления гидравлического сопротивления необходимы трубы довольно большого для помещений диаметра порядка 35-40 мм.

В такой системе необходимо использовать минимум поворотов, фасонных и соединительных деталей, чтобы не замедлять и без того медленную циркуляцию теплоносителя. Зимой расширительный бак надо утеплять.

Если в зимнее время отопление не функционирует по каким-то причинам, то воду из системы необходимо удалить во избежание разрыва труб.

Открытая система с принудительной циркуляцией

Как любое техническое решение, открытая система продолжает совершенствоваться. Появилась открытая система с принудительной циркуляцией. Ее появление связано с тем, что естественная циркуляция слишком медленна, что обусловлено очень маленькой разницей в массе холодной и горячей воды, лежащей в основе работы контура. При температуре 40 градусов по Цельсию один куб холодной воды весит 992 кг, а после поднятия до 60 градусов – 983 кг. Такая малая разница обеспечивает циркуляцию воды всего 0, 1 м/с. Поэтому, чтобы сделать процесс более интенсивным, устанавливают дополнительный насос. Он играет вспомогательную роль в отличие от циркуляционного и может включаться эпизодически по мере надобности. Система в этом случае теряет энергонезависимость, но выигрывает в интенсивности.

А чтобы обогрев частного дома не прекращался в случае отключения тока, оба насоса монтируют на параллельных байпасных линиях. При отсутствии электроэнергии система переходит на естественную циркуляцию.

Плюсы открытой системы

Положительные стороны открытой системы позволяют ей существовать уже два столетия. Можно отметить следующие достоинства:

Небольшой набор оборудования.
Простота обслуживания.
Бесшумность.
Автономность: может функционировать даже при отсутствии электроэнергии.
Экономичность.
Высокая надежность.
Возможность быстро запустить и остановить работу.

Минусы

Естественно, открытая система отопления не свободна от недостатков. Они таковы:

Большие теплопотери.
Нельзя использовать антифриз в качестве теплоносителя

Это особенно важно в северных районах страны.
Необходимо внимательно следить за уровнем воды в расширительном баке.
Вода может замерзать в распределительном баке.
Есть вероятность кавитации.
Ускорение коррозии металла вследствие кавитации.
Появление воздушных пробок.
Трудно маскировать трубы большого диаметра.
Сложно регулировать температуру воды.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Виды отопительных систем

Независимо от того, какая из отопительных конструкций используется, принцип действия остаётся один — теплоноситель подогревается в котле до нужной температуры и циркулирует по трубопроводу до отопительных приборов, постепенно остывая. После того как теплоноситель отдаст своё тепло, он возвращается обратно в котёл и процесс повторяется.

В качестве теплоносителя, как правило, выступают два вещества:

вода;
антифриз.

Существует два основных вида отопительных систем, которые классифицируются по конструкции расширительного бака. Расширительный бак — это устройство, которое компенсирует температурное расширение теплоносителя при его нагреве.

Система отопления может быть закрытая и открытая. Рассмотрим эти два вида более подробно:

Открытая. В такой конструкции расширительный бак является негерметичным. Поэтому при прокладке такой коммуникации в частном доме в качестве бака можно использовать любую подходящую ёмкость

Однако существует одно очень важное правило, которое следует соблюдать при монтаже открытой отопительной конструкции — расширительный бак должен располагаться выше других элементов системы. Закрытая

В закрытой отопительной коммуникации бак обладает герметичностью. Благодаря этому, такую ёмкость можно монтировать в любой точке системы.

В закрытой системе расширительный бак должен быть большим, но расположить его можно в любом месте

В некоторых случаях отопительные баки стыкуются с котлом (так называемый встроенный бак). Емкости для закрытых конструкций в основном представлены мембранным типом.
