Заполнение системы отопления теплоносителем: как залить в трубопроводы жидкость, избежав завоздушивания

Попутная и тупиковая двухтрубные системы.

Под тупиковой двухтрубной системой понимается разнонаправленная подача движения обратки и теплоносителя. Так же существует попутная система, которую еще называют схемой Тихельмана. В последнем случае проще добиться балансировки. При использовании попутной системы движения и радиаторов с одинаковым количеством секций, у вас будет автоматически сбалансированная система. Что не скажешь про тупиковую схему, в которой вам придется дополнительно установить на каждый радиатор термостатический клапан или игольчатый вентиль.

Если вы решите установить разное количество секций на радиаторах в попутной схеме, то здесь шанс сбалансировать систему намного выше, чем с тупиковой системой. При балансировки разнонаправленной двухтрубной системы, необходима установка вентиля на первом радиаторе. Может возникнуть необходимость полного перекрытия первого радиатора. Здесь вам придется сделать выбор: не будет давать тепло первая или последняя батарея, так как сделать равную теплоотдачу в этом способе не удастся.

Заполнение системы отопления

Способы заполнения открытой и закрытой отопительной системы различаются.

Как залить в закрытую

Закрытая система оснащена герметичным расширительным бачком, который устанавливается произвольно.

Внимание! Не рекомендуется использовать для залива теплоносителя верхний ярус системы. В этом случае воздух выходит сквозь слой теплоносителя, насыщая его

При нагреве по всему контуру образуются воздушные пробки.

Оптимальный вариант — подача теплоносителя через нижний вентиль:

• из водопровода;
• из ёмкости, скважины с помощью насоса.

Фото 2. Схема закрытой системы отопления. В неё монтируется герметичный расширительный бак и насос.

Сам процесс проводится в начале отопительного сезона или после ремонтных работ.

Качественный антифриз может перезаливаться раз в 5—6 лет.

Если подача жидкости производится не из водопровода, то понадобится насос. Источником выступает скважина или ёмкость. Процесс заполнения:

• Проводить заполнение системы лучше вдвоём, тогда будет проще контролировать давление.
• Теплоноситель закачивается при выключенном источнике тепла.
• Вся запорная арматура открывается, закрытым остаётся только слив.
• Радиаторы также перекрываются, за исключением самых отдалённых в каждом ответвлении.
• Подключается подача теплоносителя: заполняются контур, котёл и бачок.
• С начала процесса выход воздуха контролируется: он должен выходить через клапан группы безопасности и отводчик в верхней точке магистрали.

Важно! Группу безопасности рекомендуется ставить на систему с любым видом котла и типа топлива. Открываются радиаторы, начиная с первого от котла

Открываются краны, воздух стравливается через кран Маевского, после заполнения радиатор снова перекрывается. Этот процесс повторяется со всеми радиаторами ответвления

Открываются радиаторы, начиная с первого от котла. Открываются краны, воздух стравливается через кран Маевского, после заполнения радиатор снова перекрывается. Этот процесс повторяется со всеми радиаторами ответвления.

• Когда батареи залиты, выпускается скопившийся воздух из циркуляционного насоса.
• Далее активизируется источник тепла и одновременно включается насос. Проводится прокачка системы — без радиаторов.
• Когда трубы достаточно нагрелись, на каждой батарее открываются краны. При этом необходимо ещё раз проконтролировать выход воздуха из каждого.
• Если все сделано правильно, давление стабилизируется и составляет не более 2 Бар.
• Процесс повторяется для каждого ответвления, в последнюю очередь теплоноситель заливается в тёплый пол.

Если отопление сконструировано с коллектором, то ветки заполняются отдельно, выход воздуха происходит через клапаны коллектора.

Внимание! В случае разветвлённой структуры прокачка и нагрев системы проводится только после заполнения всех частей. Процесс занимает много времени, требует внимательности

Если основные моменты будут упущены, в системе может остаться воздух, который впоследствии создаст проблемы в работе отопления

Процесс занимает много времени, требует внимательности. Если основные моменты будут упущены, в системе может остаться воздух, который впоследствии создаст проблемы в работе отопления.

Как закачать в открытую

Это открытая ёмкость с крышкой, которая является также удобным входом для поступления воды в систему. Заполняется обычным ведром или присоединяется насос. Отличие заполнения заключается в давлении в контуре: оно равно обычному атмосферному. Теплоноситель контактирует с окружающей средой — в самом высоком месте контура устанавливается расширительный бачок.

Фото 3. Схема открытой отопительной системы в двухэтажном здании. Схема заполняется теплоносителем через специальный резервуар.

Процесс заполнения:

• Если используется насос, то понадобится ёмкость большого размера для подачи определёнными объёмами.
• Вода заливается постепенно, с перерывами — так у воздуха будет возможность выходить. Если включается насос, то давление в контуре не должно превышать двух атмосфер. Воду останавливают, когда начинает заполняться сам расширительный бачок.
• Далее выпускается воздух изо всех радиаторов и узлов системы. Для этого открываются вентили или краны Маевского до появления жидкости.
• Затем в систему добавляется вода. Воздух по большей части самостоятельно удаляется через расширительный бачок, после запуска источника тепла этот процесс усиливается. В открытой системе проблема воздушных пробок не стоит так остро, как в закрытой.

Из открытого бачка происходит испарение, поэтому время от времени воду придётся доливать.

Контур заполняется снизу, если есть соответствующий разъём.

Как выставить оптимальное давление?

На системе отопления стоят манометры, с помощью которых контролируется давление в контуре. На самом же расширительном баке штуцера под установку измерительного прибора нет. Зато есть ниппель или золотник для выпуска и подкачки воздуха или газа. Ниппель такой же как на колесах машин. Поэтому проверить уровень давления и отрегулировать его можно посредством обычного автомобильного насоса с манометром.

Перед тем, как спустить лишнее давление или накачать воздухом расширительный бачок бытового газового котла, необходимо подготовить систему. Автомобильный манометр показывает значение в МПа, полученные данные нужно перевести в атмосферы или бары: 1 Бар (1 атм) = 0,1 МПа.

Алгоритм измерения давления:

1. Отключить газовый котел. Подождать пока вода не перестанет циркулировать по системе.
2. На участке с гидробаком перекрыть все запорные вентили и через дренажный штуцер слить теплоноситель. Для котлов со встроенным баком перекрывается обратка, а также подача воды.
3. Подсоединить к ниппелю бака насос.
4. Накачать воздух до показателей в 1,5 атм. Немного подождать, чтобы вылились остатки воды, снова пустить воздух.
5. Перекрыть вентили запорной арматуры и компрессором докачать давление до указанных в паспорте параметров или до уровня — давление в системе минус 0,2 атм. В случае перекачки бака лишний воздух стравливают.
6. Извлечь из ниппеля насос, закрутить колпак и перекрыть сливной штуцер. Залить в систему воду.

Проверить правильность регулировки напора воздуха можно, когда котел достигнет рабочих параметров.

При неправильной настройке напора воздуха в расширительном баке возможны сбои в работе всей системы отопления. Если экспанзомат перекачан, компенсирующие свойства не сработают. Поскольку воздух будет выталкивать излишки нагретой воды из бачка, повышая давление в трубах системы отопления.

А с заниженными показаниями давления компенсирующей емкости, вода просто протолкнет мембрану и заполнит весь резервуар. Как результат, при повышении температуры теплоносителя сработает предохранительный клапан.

Иногда в двухконтурных газовых котлах срабатывают предохранители и при правильной настройке давления встроенного расширительного бака. Это свидетельствует о том, что объем резервуара слишком мал для такой системы отопления. В этой ситуации рекомендуется вмонтировать дополнительный гидробак.

Способы обезжелезивания воды

Грубая очистка, реагентное обеззараживание и обезжелезивание всей воды, устранение избыточного хлора и сорбционная доочистка воды, умягчение воды для систем отопления и ГВС.

Статья по теме: Шторы в гостиную — 150 фото модных новинок 2019 года

Предельно допустимое содержание железа в воде для технических нужд, в частности, для системы отопления, не должно превышать 1 мг/л. Идеальный показатель — 0,3 мг/л. Переизбыток железа приводит к заиливанию внутренних поверхностей труб и размножению в железистом осадке бактерий, которое происходит особенно активно уже при 30-40 градусах тепла. Это приводит к быстрому износу системы горячего водоснабжения и отопления.

Самый простой способ обезжелезивания — отстаивание. Под воздействием кислорода содержащееся в воде железо самостоятельно окисляется, образуя ржавый осадок. Чтобы провести обезжелезивание самостоятельно, понадобится большой резервуар емкостью 200-300 л и устройства для нагнетания кислорода: брызгальная установка или компрессор (для небольших резервуаров подойдет обычный компрессор для аквариумов).

Для обезжелезивания воды вполне применим тот же способ, что и для ее смягчения, — использование метода обратного осмоса. Также применяются фильтры с ионообменными смолами. Для предотвращения размножения железобактерий используют хлорирование (50 мг/л), но предварительно следует выяснить, насколько устойчивы к хлору установленные водопроводные сооружения.

Если содержание железа в воде свыше 5 мг/л (что не редкость для воды из скважин), то для очистки используются фильтры с глауконитовым песком, обогащенным оксидом марганца. Пройдя через фильтрующую среду, служащую катализатором окисления, вода избавляется от железа, марганца и сероводорода, которые выпадают в осадок. Когда такой фильтр засоряется, его требуется промывать растворами, восстанавливающими окислительную способность (раствором перманганата калия). Следует помнить, что при подобном методе очистки вредные химикаты сливаются в канализацию, поэтому его допустимо использовать только при наличии на участке централизованной канализации. Удаление механических загрязнений, марганца, микроорганизмов, кислорода

Грубая очистка воды, отдувка растворенных газов, обезжелезивание, сорбционная очистка, умягчение и обеззараживание воды.

Для удаления сторонних примесей (песка, волокон торфа, фито- и зоопланктона, мелкой глины, грязи, органических веществ и т.п.) применяются различные механические фильтры, оснащенные промывными или съемными картриджами. При очень сильных загрязнениях используются напорные фильтры с зернистой загрузкой (кварцевый песок, керамзит, активированный уголь, антрацит).

Самым наглядным признаком наличия в воде марганца является черный осадок. Его концентрация редко превышает 2 мг/л, но уже при концентрации в 0.05 мг/л марганец может осаживаться на стенках труб, постепенно закупоривая их. Обычно марганец растворен в воде вместе с железом, так что с обезжелезиванием воды одновременно происходит и деманганация. Для удаления марганца используются фильтры с ионообменными смолами.

Для обеззараживания воды, то есть удаления вирусов, бактерий, простейших микроорганизмов, применяются озонирование, хлорирование, а также облучение ультрафиолетовыми лучами с длиной волны в 200-300 нм.

Статья по теме: Двигатель от стиральной машины и схема его подключения к сети

Грубая очистка, реагентное обеззараживание и обезжелезивание, умягчение воды, устранение избыточного хлора и сорбционная доочистка воды, финишная тонкая очистка.

Метод ультрафиолетового облучения является самым безопасным способом обеззараживания воды среди вышеперечисленных, так как не воздействует на ее химический состав, поражая исключительно вредоносные микроорганизмы. Обеззараживание воды при помощи УФ-установок происходит за несколько секунд.

Коррозионная активность воды сильно зависит от наличия растворенного в ней кислорода. Норма растворенного кислорода для закрытой и открытой системы отопления одинакова и составляет не более 0,05 мг/куб.м. Для снижения содержания кислорода в воде используются деаэрационные установки и колонки.

Чтобы кислород не попадал в отопительные системы иными путями (с воздухом), нужно следить за общей целостностью и герметичностью системы и не наполнять ее водой слишком быстро, так как это способствует образованию воздушных пробок. Если используются трубы из газопроницаемых материалов, например, полиэтилена или полипропилена, они должны быть защищены антидиффузным слоем из алюминия.

Неисправности расширительных бачков

Проверка давления расширительного бака входит в перечень процедур ежегодного технического обслуживания и при его соблюдении никаких проблем не будет, но при халатном отношении он может доставить владельцу неприятные сюрпризы:

давление в воздушной камере постепенно уменьшается и с каждой подпиткой котла бачок все больше заполняется водой и постепенно перестает выполнять свою функцию. При этом мембрана настолько прижимается к стенке воздушной части бачка, что может быть повреждена золотником клапана и бачок придется заменить.

давление контура отопления находится на границе допустимого, расширительный бачок не обслуживали – давления в нем нет. При остывании системы отопления объем жидкости уменьшается, падение давления ничем не компенсируется – котел останавливается по аварии. Такая ситуация может возникнуть, например, при длительной работе котла в режиме ГВС или отключении электричества.

владельцу котла часто без видимых причин приходится подпитывать котел, например, пока используется горячая вода – давление на манометре падает и котел останавливается по ошибке – владелец подпитывает. Так как температурное расширение ничем не компенсируется, то при дальнейшем нагреве теплоносителя избыточное давление сбрасывается через предохранительный клапан. Некоторые пользователи отводят сброс и просто не замечают этой ситуации. Частая подпитка котла неподготовленной водой губительна для теплообменника!

Как запустить отопление, не допуская ошибок, в многоквартирном доме

Итак, чтобы функционирование системы отопления было максимально эффективным, надо для начала правильно ее запустить. Для тех, кто не знает, как правильно и безопасно запустить отопление в многоквартирном доме, схема действий следующая:

Осуществить медленный запуск теплоносителя в систему. Подпиточные насосы необходимо включать на самой маленькой мощности, чтобы заполнение происходило постепенно.
Чтобы порядок действий не нарушался, нужно наполнять систему через обратную магистраль. Система пуска снизу вверх подходит для всех типов домов. При таком варианте работы, теплоноситель будет плавно вытеснять воздух, который накопился за все время бездействия системы. Этими действиями можно отрегулировать запуск таким образом, чтобы избежать возникновения воздушных пробок.
Следующий шаг — это избавление от остатков воздуха в системе. Это необходимо для того, чтобы отопление работало корректно и весь последующий сезон не возникало жалоб на ее неисправность. Делать это нужно на чердаках многоэтажного дома, где расположены воздухосборники. На них нужно спустить пусковой кран, дождавшись, пока прекратится характерный свит, который сигнализирует об отсутствии воздуха.
Продолжая подключение системы, нужно убрать воду из системы, окончательно избавившись от остатков воздуха

Делать это нужно крайне осторожно, используя любую емкость, чтобы не залить жильцов верхних этажей.
Если в доме нет чердака, воду нужно слить на самом верхнем этаже, используя кран Маевского. Запуск системы осуществляется только после этого действия.

Способы заполнения встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

• Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
• Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
• Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
• Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

• Выход воздуха из системы (кран Маевского);
• Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры. Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Это значительно уменьшит вероятность появления протечек

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.

2 Технология заполнения

Сначала нужно определиться с точкой, через которую будет подаваться теплоноситель. Если насос способен нагнетать воду до полного заполнения всех труб и радиаторов, то лучше подключаться к самой нижней точке, например, к подпитке. Кроме этого узла, в схему должен входить ещё и вентиль для слива теплоносителя.

Если этот элемент является самым низким местом, то подключить подачу можно через него. К сливному штуцеру обычно не монтируется обратный клапан, поэтому остановка подачи воды повлечёт за собой её вытекания обратно. Следует сразу же перекрыть вентиль, который расположен перед штуцером.

Схема отопления закрытого типа

Теперь о самом отоплении. Если в доме есть централизованная водопроводная сеть, то проблем с заполнением не будет. В водопроводе вода всегда находится под давлением 3–4 атм., и этого достаточно, чтобы заполнить отопительную сеть. Для этого котел соединяется с водопроводом, а между ними устанавливается отсекающий вентиль. При его открытии происходит заполнение, а воздух внутри системы стравливается через краны Маевского, установленные на радиаторах.

Для слива теплоносителя в самой низкой точке монтируется сливной патрубок с вентилем. Это важный элемент отопительного контура, когда дело касается заливки в него воды при отсутствии в загородном поселке водопровода.

Варианты заполнения отопления закрытого типа следующие:

1. Вам потребуется насос, с помощью которого можно забирать воду из колодца, скважины или любого открытого водоема. Нагнетательный шланг насоса подсоединяется к сливному патрубку, на котором открывается вентиль. Получается прямой доступ к отоплению. Именно таким способом можно заполнить отопление закрытого типа. При этом все доступные краны открываются полностью. Особенно это касается кранов Маевского, через которые воздух изнутри вытравливается наружу.

При использовании последнего варианта заполнения появляется вопрос, как будет создаваться необходимое давление? Здесь все просто. В верхней части расширительного бачка расположен ниппель, с помощью которого стравливается воздух, если возникает ситуация с избыточным давлением внутри бака. Так вот ниппель легко снимается. К отверстию от ниппеля прикладывается шланг от обычного велосипедного насоса, и последним производится закачка

Обращайте внимание на манометр — как только показатель достигнет уровня 1,5 атм., перестаньте качать

Вот как можно заполнить закрытую систему отопления. Конечно, оптимальный вариант — использовать насос для закачки воды. Кстати, можно взять маломощный агрегат. Для этого установите около дома металлическую бочку или другой резервуар, наполните его водой из открытого водоема ведрами (можно использовать собранную дождевую воду), подключите насос к отоплению, а другой шланг (всасывающий) опустите в бочку. Если объем резервуара меньше необходимого объема теплоносителя, при работе качающего прибора носите воду ведрами и заливайте ее в бочку.

И последнее, что касается стравливания воздуха. Дело это серьезное и непростое. Вам придется стравливать его с каждого отопительного прибора. На это уйдет какое-то время, но пренебрегать этой процедурой нельзя. Внутри системы не должно оставаться ни одного пузырька, поскольку это влияет на эффективность работы.

Основные типы теплоносителей

Система отопления.

Принцип работы системы отопления заключается в том, что теплоноситель перемещается от источника тепла к конечной точке по трубам, обогревая их. От типа и устройства отопительного оборудования зависит вид применяемого теплоносителя, в качестве которого могут выступать жидкости и газы.

Наибольшую популярность получили жидкостные теплоносители:

1. Вода – самый доступный и дешевый ресурс. По статистике около 70% отопительных систем используют воду, которая имеет высокий показатель плотности и теплоемкости. Кроме того, данный вид теплоносителя получил такую популярность, благодаря своим свойствам, таким как низкая вязкость, высокий коэффициент передачи тепла, а также простая регулировка температуры. Основным недостатком является способность замерзать при нулевой температуре. Если в системе отопления замерзнет вода, то это приведет к разрыву труб и выходу из строя всего оборудования.
2. Антифризы – этот тип теплоносителя получил не такое широкое распространение как вода, и его использование составляет 5%. Применяется для отопления административных зданий и жилых домов, где система отопления не позволяет использовать воду ввиду повышенной опасности появления коррозии. Главным достоинством антифриза является замерзание при морозах в 60 – 70 градусов.

В качестве теплоносителя используются следующие газы:

1. Водяной пар – в основном применяется в промышленных зданиях, поскольку в жилых и общественных зданиях его использование запрещено. Водяной пар поддерживает температуру отопительных приборов на уровне 100 градусов, по санитарным нормам этот показатель не должен превышать 80 градусов.
2. Дымовые газы – токсичны, поэтому в последнее время используются только для нагрева воды и в целях экономии электроэнергии для получения источника тепла.
3. Воздух — характеризуется малой теплоемкостью, поэтому для его перемещения по отопительной системе требуются большие энергозатраты. Наиболее рентабельно использовать воздух как теплоноситель при условии, что он выполняет одновременно две функции: отопление и вентиляцию.

В настоящее время в качестве теплоносителя внедряют органические жидкости, которые обладают отличными показателями по уровню замерзания и обладают низкой вязкостью. Однако широкого распространения они пока не получили, из-за высокой стоимости и дефицитности.

Периодичность замены теплоносителя

Если в многоквартирных домах теплоноситель сливается ежегодно, то в частных — необязательно. Следует исходить из того, что вода, которая уже циркулировала сезон в системе, является подготовленной:

• не содержит в составе кислорода;
• в результате длительного контакта с внутренними поверхностями получила инертность, что стало гарантом сохранения материалов контура;
• все соли и химические соединения, которые при нагревании превращаются в осадок и накипь, уже выпали, и вода стала приспособленной к циркуляции без химической активности.

Если нет опасности замерзания системы, она может циркулировать ещё один и даже два сезона. Для определения необходимости замены проверяется фильтр грубой очистки — если он относительно чист, то воду менять не надо.

Что касается антифриза, то качественный состав по технологии меняется раз в 5—7 лет. Однако на практике он используется намного дольше.

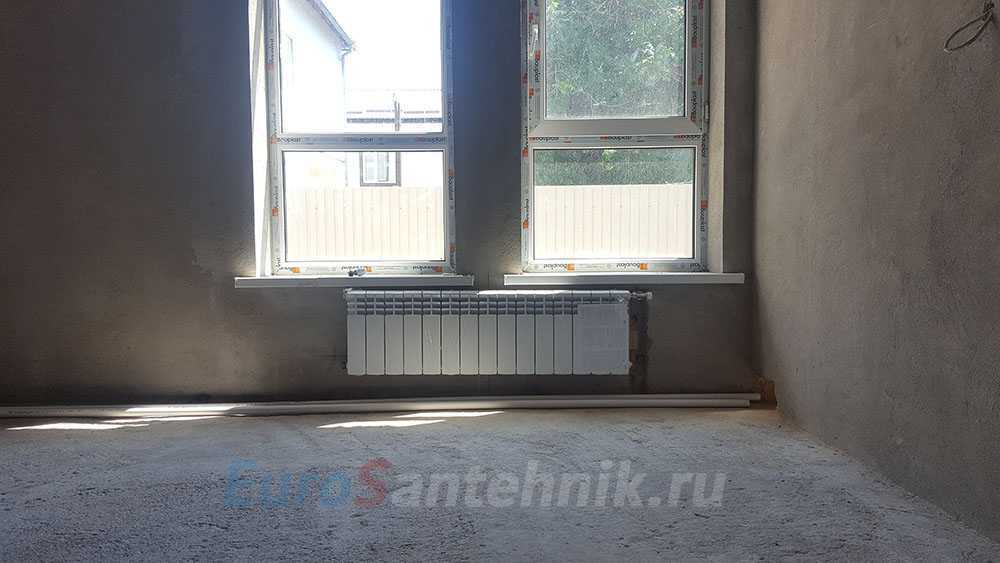

Заполнение радиаторов отопления

Начинаем с системы радиаторного отопления. Включаем насос, доводим давление до двух атмосфер и идем спускать воздух из радиаторов. Воздух стоит начать гонять с нижнего уровня, так как весь воздух с нижнего этажа оказывается наверху, а вот обратно вниз уже не идет.

Воздух выгоняется очень просто, через краны маевского. Можно взять обычную шлицевую отвертку и открыть кран маевского за шлиц. Таким образом спускается воздух из крана. Воздух выпускается из всех радиаторов, из конвекторов воздух выгонять, как правило, нужды нет. Он оттуда улетает сам, потому что задержаться ему там нет никакой возможности.

После того, как воздух спущен, давление в системе падает, и нужно снова поднять его до двух атмосфер. После чего опять вернуться и стравить воздух. Потом уже можно включать котел. Обычно дается 60 градусов. И проходим по всем радиаторам, проверяя наличие неработающих.

Если с одного конца радиатор теплый, а с другого холодный, значит, в нем есть воздух. Удаляем его все тем же методом. Если радиатор полностью холодный, эта проблема тоже легко устраняется. Закрываются все радиаторы, которые работают, и насосу ничего не остается, кроме как гнать теплоноситель по трубам до последнего радиатора.

После этого необходимо довести давление в котле до нормы и на слух определить работу насоса. Если слышно периодическое проскакивание воздуха через крыльчатку, а при открытии обнаруживается выход пены, то необходимо от нее избавиться.

Выключаем насосы и даем возможность пене отстояться минут 15-20

Особенно важно это сделать на системах с незамерзайками. Пена превращается в пузырь воздуха

После чего снова запускаем систему и на радиаторах вылавливаем этот воздух. На этом заполнение системы отопления закончено

Особенности заполнения системы отопления закрытого типа

Для выполнения работ необходим насос и расширительный бак. Рекомендуется делать это вдвоём. Задача первого — наполнять контур водой, пока второй контролирует спуск воздуха.

Если приходится делать всё в одиночку, достаточно включить слабый напор. Клапан для сброса газа должен быть в верхней части трубопровода, на отдалении от котла.

Перед началом под место вытекания жидкости ставят ёмкость для её сбора.

Кран для удаления воды ставят внизу. Неподалёку от него, возле котла, монтируют подающий патрубок. Для заполнения используют шланг, который помещают в водопровод или соединяют с насосом. Успешному процессу способствует высокий напор. Система заполнится, когда из клапана для отвода покажется жидкость. Затем идёт спуск воздуха и проверка давления. При необходимости процедуру повторяют.

В двухконтурной системе процесс проще. Для залива используют систему подпитки, если есть. Она автоматически проведёт балансировку, удалит газ и подберёт заданное давление. При её отсутствии понадобится соединить шлангом водопровод с котлом и провести заполнение через последний. В этом случае придётся вручную чистить контур от воздуха.

Если котёл газовый, с него придётся снять лицевую крышку. Там расположен насос для подкачки. Устройство включают, прогревая теплоноситель.

Жидкость смешивается с газом, который нужно удалить: для этого клапан внутри прибора приоткрывают отвёрткой. Когда из него покажется вода, клапан затыкают.

Процедуру повторяют 3—5 раз с интервалом в 2-3 минуты. Если в котле перестало бурлить, проводят проверку давления.

Закончив заполнение закрытой системы, переходят к осмотру на целостность труб. После неё делают отладку и гидравлические испытания.

Наполнение закрытой схемы

Закрытую систему отопления заполняют водой несколькими способами.

Через подпитку

Заполнение через подпитку осуществляется, только если система подключена к водопроводу. Правила выполнения работ:

• Слейте старый теплоноситель.
• Откройте кран, который находится внизу котла. После этого откройте кран удаления воздуха в самой верхней точке. Когда пойдет вода, перекройте оба крана.
• Запустите котел. При появлении посторонних звуков снимите с прибора крышку и найдите циркулярный насос.
• Ослабьте винты, но не отворачивайте их полностью. Не закручивайте их до появления жидкости. Как только потечет теплоноситель, лишний воздух уйдет. Винты верните в обратное положение и закройте крышку котла.

Важно! Не включайте котел на полную мощность сразу после начала эксплуатации или заполнения системы. Быстрый нагрев спровоцирует гидроудар и повреждение конструкции

Насосом

Для заполнения контура используют насос. Алгоритм проведения работ:

• Подключите насос к емкости с теплоносителем и контуру отопления. Откройте запорную арматуру и вентиль на расширительном баке. Запустите механизм. Насос работает до того, как давление достигнет 1,5 атмосферы. Отключите устройство и циркуляционный прибор.
• Откройте краны Маевского. Через них сойдет воздух. Когда потечет жидкость, закройте краны.
• Запустите насос. Агрегат снова повысит давление до приемлемого уровня и заполнит конструкцию теплоносителем.

Правила эксплуатации

Производители насосного оборудования дают четкие предписания, что нужно делать, чтобы их техника работала без перебоев в течение всего заявленного срока эксплуатации. Выполнение профилактических работ и своевременное устранение всех неисправностей позволит продлить срок жизни насоса, а системе плодотворно работать.

Особенности эксплуатации насосной станции:

В случае неиспользования оборудования в зимнее время, всю воду из системы необходимо полностью сливать. Это поможет избежать серьезных неприятностей, связанных с заменой целых узлов. А делать это нужно еще до первых заморозков.
