Самодельный расширительный бак для отопления открытого типа

Техника безопасности при установке

Исходя от конструкции гидроаккумулирующего бака и используемых материалов, фирмы устанавливают некоторые ограничение в работе систем теплоснабжения.

Обычно, это касается коррозионной активности жидкой среды в системе. К примеру, ограничивается процент содержание этиленгликоля.

Условия использования таких устройств прописаны в заводских инструкциях, к общим требованиям безопасности относятся:

1. Эксплуатация бачка при давлениях, выше допустимого размера.
2. В точке монтажа емкости к системе теплоснабжения, необходимо размещение группы безопасности, срабатывающей при превышении давления в сети.
3. В автономных системах отопления применяют сборники с предельным давлением не менее 3.0 бар.

Выбор мембранного расширителя

Какую разновидность выбрать (открытого или закрытого типа)

Есть два типа расширительных баков: мембранные (закрытые) и открытые баки.

Рассмотрим отличия и определимся с рациональным выбором.

Расширительный бак с мембраной (закрытый)

При установке этого оборудования требуется манометр, ниппель и предохранительный клапан.

Чтобы избежать вскипания воды, располагайте бак ближе к котлу на обратке. Тщательно закрепите бак. Вес устройства в процессе эксплуатации может меняться в большую сторону.

Открытый расширительный бак

Устанавливают такой бак на самом высоком уровне установки. Часто пользуются чердаком. Бак снабжен переливной трубой для сброса излишков теплоносителя. В случае утечки воды из системы вода из бака автоматически позволяет восстановить прежний объем. Расширитель оборудуют циркуляционной трубой, чтобы исключить замерзание теплоносителя.

Открытые баки используют редко из-за недостатков:

• массивная конструкция;
• создаются благоприятные условия для процесса коррозии;
• нельзя использовать при высоком давлении.

Как определить необходимый объем расширительного бака

Основная характеристика при выборе и установке расширительного мембранного бака – объем. Рассмотрим разные методы, которые используют для определения этого показателя.

Способ 1

Объем бака должен составлять 10% от объема воды используемой в качестве теплоносителя. Метод основан на том, что коэффициент расширения у воды при температуре 100 градусов не переходит границу 0,08. Неточность состоит в том, что не берется в расчет давление в отопительной системе.

Способ 2

Относится к достаточно точным и рекомендуется при выборе расширительного мембранного бака. Формула для расчета:

 V = C*Bt / (1 – (Pmin /Pmax))/ Кзап.

Где:

V – количество жидкости в системе;

Bt – коэффициент, учитывающий расширение воды при изменении температуры;

P min – исходное значение давления;

P max – разрешенное давление. Используется при расчете предохранительного клапана;

Кзап. – коэффициент наполнения бака водой. Отражает максимальный объем теплоносителя, который может поместиться в бачке. Для расчета используют таблицу:

Образец расчета:

Количество воды в установке 800 литров;

Bt для воды с температурой 85 градусов составляет 0,034;

Исходное давление – 1,5;

Предельное давление – 5.0;

Величину коэффициента заполнения находим по таблице – 0.58

Объем бака: 0,034*800/ (1 — 1,5/5,0)/0,58 = 67 литров.

Полученный результат умножают на коэффициент резерва равный 1,25.

Полный объем: 67*1,25 = 83,75 л.

Выбираем бак, который по объему близок этому значению.

Допускается пользоваться таблицами. В качестве теплоносителя – вода.

В расчете принимают во внимание все узлы гидросистемы. Параметры берутся из документации по проектированию систем теплоснабжения объекта

Если такая возможность отсутствует, воспользуйтесь следующим способом определения необходимого объема

Читайте еще: Схемы подключения гидроаккумулятора для систем водоснабжения: особенности подсоединения гидробака

Способ 3

Расчет приблизительный, основанный на связи мощности отопительной системы с объемом воды – теплоносителя установки. Один кВт соответствует 15 литрам воды, циркулирующей по трубопроводам установки. Что касается Bt –коэффициента расширения, то он находится по специальным таблицам с учетом состава жидкости. Сейчас в систему вводят теплоноситель состоящий из смеси воды с гликолями. Это повышает эффективность теплоотдачи.

Показатель давления определяют в каждом узле тепловой установки. Допустимое давление принимается по самому большому значению. Именно на это давление настраивается предохранительный клапан.

Мембранные компенсационные баки снабжаются устройствами для контроля и регулирования давления. Для контроля используют манометры.

Как определить диаметр трубы, идущей к расширительному баку

Чтобы не загружать вас излишними формулами, посмотрите видео, где подробно рассказано о том, какие диаметры труб должны быть при установке мембранного расширительного бака в системе отопления:

Способы подключения

Расширительный аппарат подключают как на обратной, так и на подающей части магистрали.

Подсоединение на обратке считается более надёжным, позволяет расширителю функционировать в оптимальном режиме, а также эксплуатировать мембранный резервуар дольше.

При подключении на подающей части магистрали жидкость, попадающая в ёмкость, будет иметь более высокую температуру, кроме того, в некоторых ситуациях не удастся избежать попадания пара в резервуар, что значительно снизит время эксплуатации мембранных баков и не позволит компенсировать давление должным образом.

Внимание! Правильным считается подключение бака к контуру через «американку» с отсекающим краном, что позволяет в любой момент изолировать и отсоединить расширитель для замены или ремонта, не ожидая, пока остынет жидкость. При установке второго крана и тройника, возможно слить воду из бака, не трогая остальную систему

Бак закрытого типа

Другая разновидность расширительного бачка представляет собой герметично закрытую емкость. Внутри нее находится мембрана, сделанная из резины. Она может быть либо баллонной, либо в виде диафрагмы. Принципиального значения форма не имеет. Единственная разница заключается в том, что в бак с мембраной баллонного типа помещается больше жидкости, хотя и ненамного.

Принцип действия мембранного бака заключается в следующем. С обратной стороны груши закачано некоторое количество воздуха или азота под давлением. Уровень последнего настраивается в зависимости от конкретной модели расширительного бака.

Когда теплоноситель нагревается до определенной температуры, давление в магистрали начинает расти, вследствие чего резиновая мембрана растягивается и пропускает жидкость внутрь емкости. Когда вода остывает, процесс происходит в обратном порядке.

Закрытые бачки используются в отопительных системах с принудительной циркуляцией теплоносителя. В верхней части оборудования смонтирован золотник, с помощью которого происходит закачка воздуха, а снизу подводится жидкость.

Место установки такого расширительного бака не имеет принципиального значения. Удобнее всего разместить оборудование в той же котельной, где находится отопительный котел. Если последний относится к газовым разновидностям, то бачок и вовсе может быть встроен в теплогенератор, поскольку обладает весьма скромными габаритами.

Помимо удобства размещения, расширительный бачок закрытого типа имеет несколько других преимуществ:

• он не нуждается в утеплении, в отличие от открытого собрата,
• теплоноситель не контактирует с атмосферой, а потому металлические детали котла гораздо меньше подвержены коррозийным процессам.

Недостаток оборудования заключается в той самой мембране, которая заведует его работой. Срок ее эксплуатации составляет всего около десятка лет, причем не всегда этот элемент можно поменять на новый. Довольно часто приходится заменять весь расширительный бак.

Впрочем, этот момент можно учесть еще при приобретении оборудования. В продукции некоторых производителей предусмотрена возможность снять старую мембрану и поставить вместо нее новую. Если вы выберет соответствующую модель, то в случае растрескивания или деформации резиновой груши вам не придется менять бак целиком.

Вообще, существуют баки закрытого типа, в которых вовсе не предусмотрена установка мембраны. Ее роль исполняет воздух, но в этом и кроется недопустимый недостаток, ведь подобное приводит к возникновению коррозийных процессов. Иными словами, расширительные баки без мембраны — это самый неудачный вариант, какой только можно было придумать.

Как подсоединить мембранный бачок: схема. Настройка прибора

После проведения монтажных работ по врезке резервуара в общую сеть проводится его настройка. При этом основной задачей является достижение нужного давления, соответствующего отопительной системе. Такая настройка касается баков закрытого типа и осуществляется следующим образом:

• после установки расширителя систему наполняют водой;
• стравливают воздух из радиаторов и труб, для этого используют клапаны и краны Маевского;
• измеряют давление (манометром) в воздушном отсеке бачка и в остальной системе;
• по правилам, давление в резервуаре должно быть на 0,2 Бар ниже, чем в остальной части контура, такой разницы добиваются с помощью стравливания и подкачивания компрессором давления в камере.

Если в результате расчётов давление в системе должно быть 1,3 Бар то в воздушном отделении резервуара его необходимо опустить до значения 1 Бар. Это нужно, чтобы со стороны воды на резиновую «грушу» оказывалось достаточное давление, и при остывании теплоносителя не произошло втягивания воздуха. После подобной настройки системы, включают котёл, теперь давление в расширителе будет увеличиваться плавно, независимо от того, остывает или нагревается жидкость.

Фото 3. Схема подключения мембранного бака к закрытой системе отопления. Все части конструкции обозначены цифрами.

Технология установки бачка в системе

Схема составных частей котла для отработки.

Для установки мембранного или простого бачка потребуется знать основные этапы его установки. Сперва нужно приобрести емкость (бак) нужного объема, например, 12-литровый. С помощью насоса из него выкачивается весь воздух. После этого снова накачиваем его воздухом до 1,1 кПа

Очень важно, чтобы давление в системе было выше, нежели в бачке, примерно на 0,1-0,2 кПа. Затем выключают котел из сети, закрывают все краны для подачи воды, сливают воду с батарей. Чтобы соединить бак с трубами, понадобится аппарат для спаивания, муфты и фитинги (устройства для скрепления деталей)

Фитинг состоит из 2 частей: одна прикручивается к резьбе на баке, а вторая припаивается к самой трубе. Бак рекомендуется ставить там, где давление минимально

Чтобы соединить бак с трубами, понадобится аппарат для спаивания, муфты и фитинги (устройства для скрепления деталей). Фитинг состоит из 2 частей: одна прикручивается к резьбе на баке, а вторая припаивается к самой трубе. Бак рекомендуется ставить там, где давление минимально.

Для этого подойдет труба, по которой вода поступает из батареи в газовый котел. Далее разрезают трубу в месте установки бака, припаивают к этой части тройник, а уже к нему приваривают трубу и запорный кран (он нужен для ремонта без слива воды). Уголки нужны для спайки и чтобы емкость можно было к ней прикрепить. После этого подключают бачок, прикрутив вторую часть фитинга. Ставить его можно в углу помещения. Далее откручивается и промывается фильтр для очистки воды. Затем открывают краны и заполняют радиаторы до давления в 1,2-1,3 кПа. Убирают излишки воздуха, включают котел для отопления. Система отопления готова.

Принцип действия оборудования для закрытой системы

При нагреве сетевой воды в отопительном замкнутом контуре она расширяется, при этом соответственно растет давление в каждой точке сети, в том числе и в расширительном баке. Из-за этого начинает растягиваться мембрана, при этом сжимая воздух. В том момент, когда температура теплоносителя достигает максимального значения, давление в сети стабилизируется и система начинает функционировать с рабочими параметрами.

После отключения отопительного котла, начинает снижаться температура в сети, и объем воды. Напор на мембрану падает и ранее принятый объем воды выталкивается воздухом в сеть, таким образом, происходит ее подпитка. Необходимо отметить, что результативная работа расширителя в схеме теплоснабжения возможна при профессиональном расчете и настройке.

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

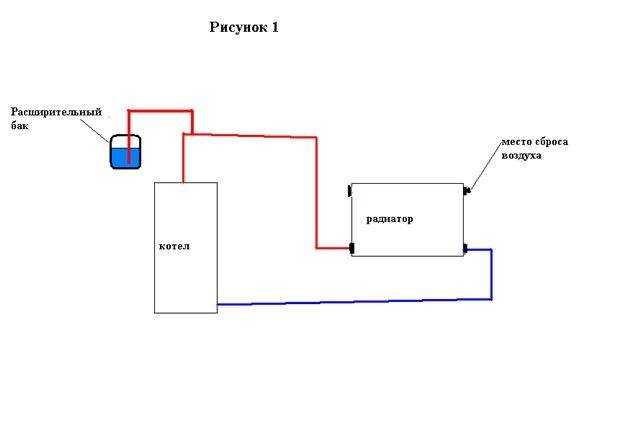

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.

1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке . Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) . Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

• Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
• Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
• Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
• Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
• Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
• Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
• Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Выбор расширительного бачка для водоснабжения

Прежде чем приобрести для холодного водоснабжения расширительный бак автономной сети, обращают внимание на его объем. При этом нужно учитывать:

При этом нужно учитывать:

1. Количество предполагаемых пользователей водоснабжающей системой.
2. Число мест водозабора, среди которых могут быть душ, краны и бытовые приборы, к примеру, стиральная машина.
3. Возможность одновременного расхода воды несколькими потребителями.
4. Наибольшее количество циклов выключения-включения насоса на протяжении одного часа.

Профессионалы советуют при выборе компенсационного бака для водоснабжения ориентироваться на следующие показатели:

• если количество пользователей не более 3-х, а производительность насоса не превышает 2 кубометров в час, объем резервуара должен составлять 20 – 24 литра;
• когда число домочадцев не превышает 8 человек, а мощность насоса около 3,5 кубометров в час, потребуется емкость на 50 литров;
• если потребителей будет больше 10 человек, а производительность оборудования равна 5 кубометрам в час, следует приобрести модель объемом 100 литров.

Помимо этого, расширительный бак для холодной воды является емкостью, в которой хранится некоторый ее запас. С учетом данной информации необходимо корректировать объем компенсационного прибора.

Конструкция расширительного устройства позволяет устанавливать дополнительный резервуар. Это можно делать в процессе эксплуатации основного прибора без выполнения трудоемкого демонтажа.

После завершения установки дополнительного прибора, величина резервуара составит сумму объемов емкостей, имеющихся в системе

При покупке расширительного бака, помимо технических характеристик, надо обращать внимание на производителя данной продукции. Недорогая покупка может в будущем потребовать более значительных затрат

Обычно для изготовления недорогих моделей предприятия используют наиболее дешевые материалы, а они в большинстве случаев, как подтверждает практика, не всегда имеют соответствующее качество. Особенно этот нюанс важен для каучука, из которого производят мембрану.

От качества диафрагмы расширительного бака для скважины зависит не только длительность его эксплуатации, но и безопасность воды, поступающей из источника водоснабжения.

Чаще всего известные, хорошо себя зарекомендовавшие производители, дорожащие своей репутацией, готовы гарантировать качество выпускаемой продукции. Среди потребителей популярны следующие бренды: немецкие — Reflex, Zilmet и российские — Джилекс и Elbi.

Расчет расширительного бака по формуле

Если вы не хотите вдаваться в тонкости, можно установить бачок емкостью 10% от всего объема теплоносителя. Но иногда лучше рассчитать все точно. При оборудовании большой системы отопления можно будет существенно сэкономить.

Чтобы рассчитать необходимый объем расширительного бака, нужно знать следующее:

• Минимальную температуру теплоносителя;
• Максимальную температуру теплоносителя;
• Объем системы отопления;
• Процент этиленгликоля или пропиленгликоля в теплоносителе.

Важно!

Если вы собираетесь отапливать дом или дачу, в которых живете не постоянно, будьте внимательны с подбором типа теплоносителя. У них разная температура замерзания и коэффициент расширения.

Для расчета объема расширительного бака вам нужно воспользоваться формулой:

V = V1 x (Q – Q1)

В этой формуле:

• Q1 – коэффициент расширения при минимальной температуре (см. таблицы ниже);
• Q – коэффициент расширения при минимальной температуре (см. таблицы ниже);
• V1 – объем теплоносителя в системе отопления в литрах;
• V – объем расширительного бака в литрах.

Если в источнике тепла уже установлен расширительный бачок, то его нужно учесть. Для этого отнимите от полученного значения «V» емкость встроенного. Полученное число и есть необходимый объем вашего расширительного бака.

Важно!

Если у вас система отопления с принудительной циркуляцией, минимальная общая емкость расширительного бака – 15 литров.

Коэффициент теплового расширения раствора этиленгликоля

t, °С	10%	20%	30%	40%	50%	60%	70%	80%	90%	100%
0.00013	0.0032	0.0064	0.0096	0.0128	0.016	0.0192	0.0224	0.0256	0.0288
10	0.00027	0.0034	0.0066	0.0098	0.013	0.0162	0.0194	0.0226	0.0258	0.029
20	0.00177	0.0048	0.008	0.0112	0.0144	0.0176	0.0208	0.024	0.0272	0.0304
30	0.00435	0.0074	0.0106	0.0138	0.017	0.0202	0.0234	0.0266	0.0298	0.033
40	0.0078	0.0109	0.0141	0.0173	0.0205	0.0237	0.0269	0.0301	0.0333	0.0365
50	0.0121	0.0151	0.0183	0.0215	0.0247	0.0279	0.0311	0.0343	0.0375	0.0407
60	0.0171	0.0201	0.0232	0.0263	0.0294	0.0325	0.0356	0.0387	0.0418	0.0449
70	0.0227	0.0258	0.0288	0.0318	0.0348	0.0378	0.0408	0.0438	0.0468	0.0498
80	0.029	0.032	0.0349	0.0378	0.0407	0.0436	0.0465	0.0494	0.0533	0.0552
90	0.0359	0.0389	0.0417	0.0445	0.0473	0.0501	0.053	0.0557	0.0584	0.0613
100	0.0434	0.0465	0.0491	0.0517	0.0543	0.0569	0.0595	0.0621	0.0647	0.0673

Коэффициент объемного расширения пропиленгликоля

t, °С	0%	10%	20%	30%	40%	50%	60%	70%	80%	90%	100%
0.00013	0.00014	0.00015	0.00015	0.00017	0.000175	0.000185	0.00019	0.0002	0.00021	0.00023
10	0.00027	0.00029	0.00031	0.00032	0.00035	0.00036	0.00038	0.0004	0.00042	0.00044	0.00047
20	0.00177	0.0019	0.00203	0.00208	0.0023	0.00239	0.00252	0.00262	0.00275	0.00288	0.0031
30	0.00435	0.00467	0.005	0.00511	0.00565	0.00587	0.0062	0.00644	0.00676	0.00707	0.00761
40	0.00782	0.0084	0.00899	0.00919	0.01017	0.01056	0.01114	0.01157	0.01216	0.0127	0.01368
50	0.0121	0.013	0.01391	0.01421	0.01573	0.01633	0.01724	0.0179	0.01881	0.01966	0.02117
60	0.0171	0.01838	0.01966	0.02009	0.02223	0.02308	0.02437	0.0253	0.02659	0.02779	0.02992
70	0.0227	0.0244	0.0261	0.02667	0.02951	0.03064	0.03235	0.0336	0.0353	0.03689	0.03972
80	0.029	0.03117	0.03335	0.03407	0.0377	0.03915	0.04132	0.04292	0.04509	0.04712	0.05075
90	0.0359	0.03859	0.04128	0.04218	0.04667	0.04846	0.05116	0.05313	0.05582	0.05834	0.06282
100	0.0434	0.04665	0.04991	0.05099	0.05642	0.05859	0.06184	0.06423	0.06749	0.07052	0.07595

Для того чтобы определить количества теплоносителя в системе отопления, вам нужно учесть объем:

• Подключенных приборов (радиаторы. магистраль теплого пола и т.д.);
• Труб;
• Коллектора (гребенки);
• Источника тепла (например, сколько теплоносителя находится в змеевике бойлера или котла).

Вычислить объем труб можно по формуле:

V = L x 0,0785 x D x D

В этой формуле:

• L – длина трубы отопления;
• D – диаметр в см;
• V – объем теплоносителя в трубе в литрах.

Объем теплоносителя в батареях вы можете посмотреть в спецификации или инструкции к ним. Если таковых нет, количество теплоносителя вы можете узнать в публикации статью «Объем воды в радиаторе отопления – алюминиевом, чугунном, биметаллическом».
