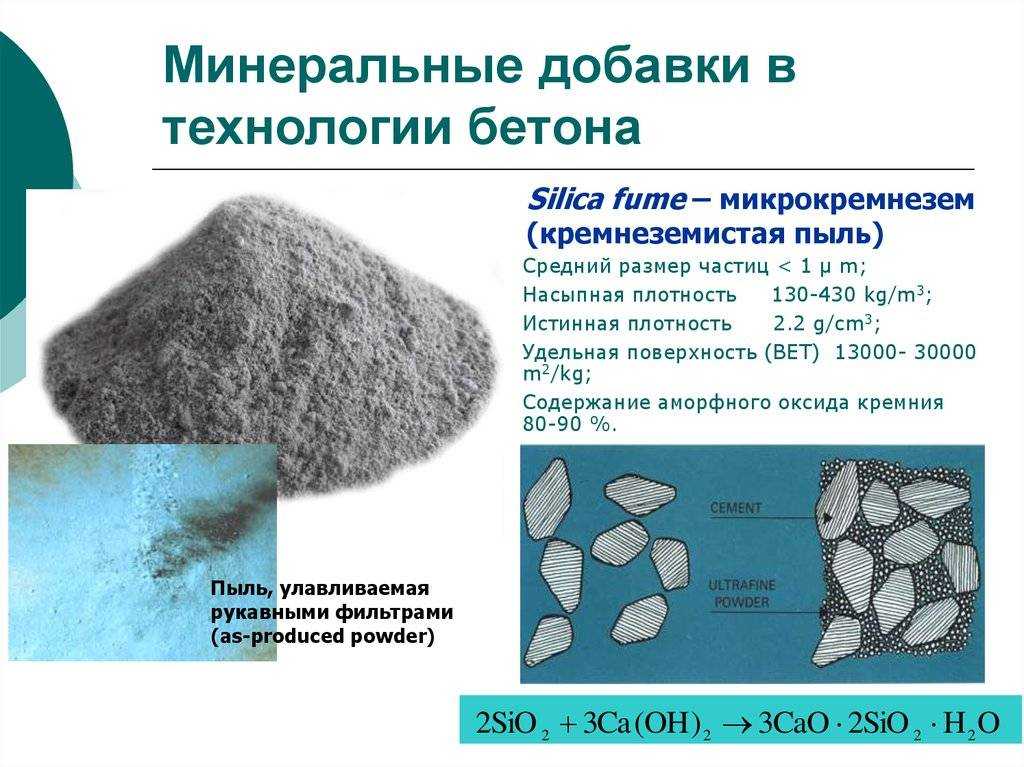

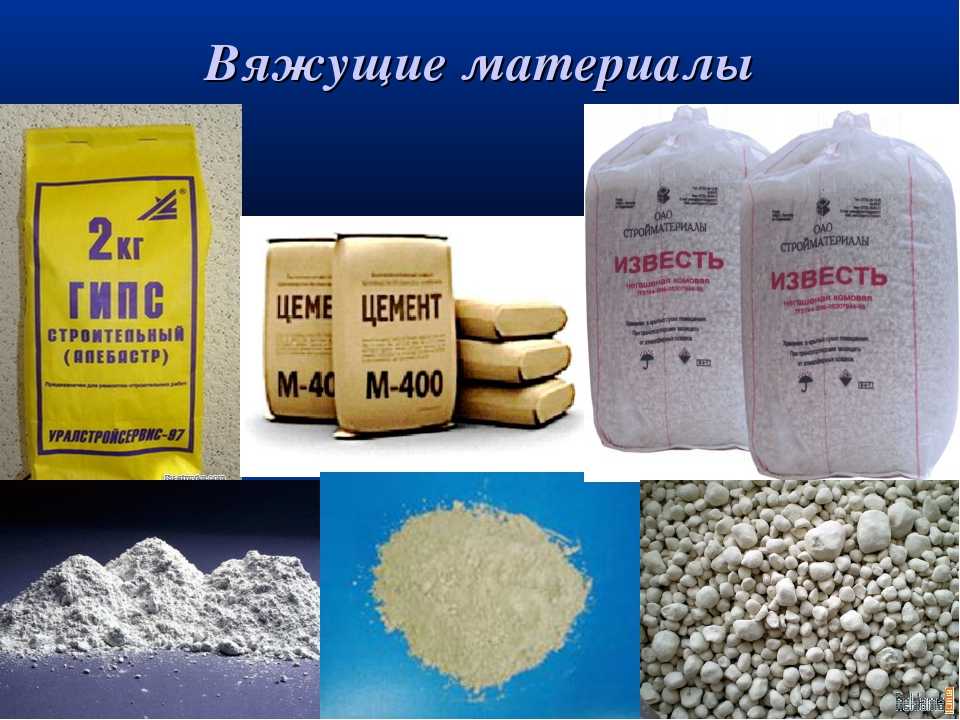

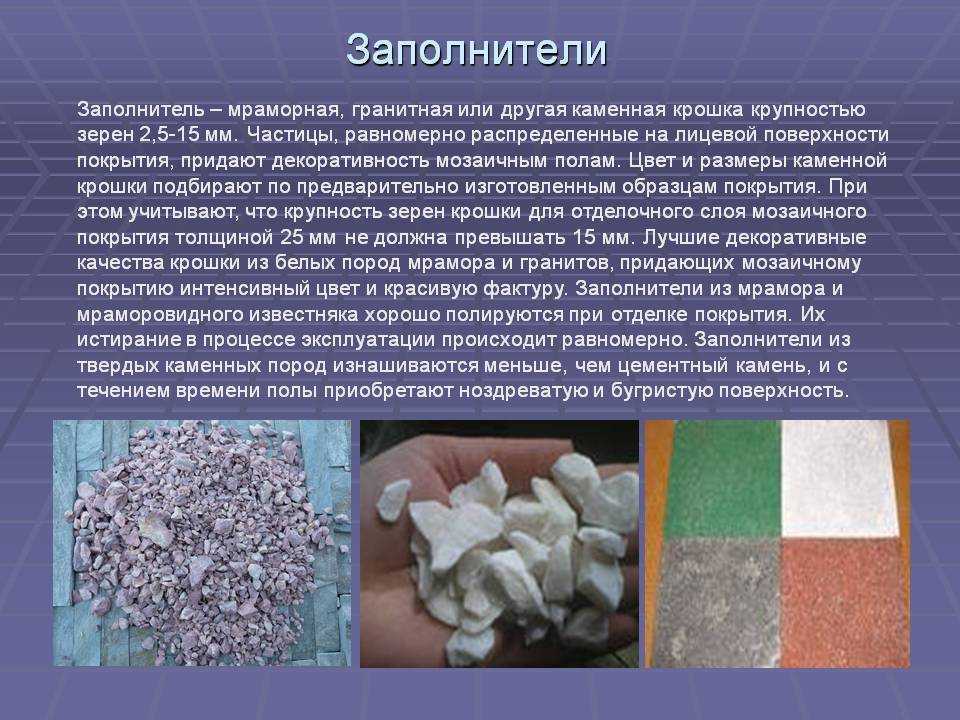

Из чего делают цемент - ингредиенты для смеси

Марочная прочность

Цементы подразделяются на классы прочности: 22,5 (М300); 32,5 (М400); 42,5 (М500); 52,5 (М600). Класс прочности означает минимальную прочность на сжатие в 28 суточном возрасте (для нормальнотвердеющих цементов) и соответствует усреднённой марочной прочности в скобках. Марочная прочность проверяется
в лабораториях и соответствует нагрузке в кг/см².

Например: марка М400 означает, что раствор на основе этого цемента обладает средней прочностью на сжатие 400 кг/см² (40 МПа). В лабораториях используется специальный
песок, который смешивается с испытуемым цементом в пропорциях 1:3 (1 часть цемента и 3 песка) — именно такой отвердевший раствор испытывают на сжатие. Но это всё теория…

На практике же строители зачастую не знают какие пропорции песка и цемента соблюдать для получения нужной марки. Некоторые считают, что если заведут раствор из
цемента М400 в пропорции 1 к 2, то получат марку М200. Логика есть, но это неверные рассуждения! Ведь этот же раствор заводят в лабораториях 1 к 3 и получают марку 400…

На практике марочная прочность не зависит пропорционально от соотношений песка и цемента, и не может быть установлена без лабораторных исследований. Для примерной оценки
марки раствора в СП 82-101-98 существует таблица пропорций. Стоит заметить, что она примерная — на результат влияют различные примеси в используемом песке. Но для
практического использования вполне подходит. Таблица несколько упрощена для лучшего понимания.

**Таблица пропорций песка и цемента для различных марок раствора**
Марка раствора	Марка цемента	Соотношение цемент:песок
М300	М500	1 : 3,7
М400	1 : 3
М200	М500	1 : 4,7
М400	1 : 3,8
М150	М500	1 : 6
М400	1 : 4,9
М300	1 : 3,6
М100	М500	1 : 8,3
М400	1 : 6,7
М300	1 : 5
М75	М500	1 : 10,5
М400	1 : 8,5
М300	1 : 6,3
М50	М400	1 : 12
М300	1 : 9,2

*Примечание: данные основаны на таб. 4 из СП 82-101-98. Насыпная плотность песка принята 1700 кг/м³.

При использовании растворов определённой марки нужно помнить золотое правило: наносимый слой должен быть меньшей марочной прочности, нежели основание. Это
поможет предотвратить отслаивание и трещины. Ибо более прочный верхний слой во время усадки (а она неизбежна) может «порвать» основание — нанесённая масса сжимает
менее прочное основание и образуются трещины.

Характеристики цемента: это не только прочность

Современные строители привыкли пользоваться готовыми смесями и на большинство характеристик цемента не обращают внимания. Максимум, на что делается ударение, это на прочность, а о всем остальном, как говорится, пускай думают производители. С одной стороны это может и правильно (нечего мусором голову забивать), а с другой не совсем – существуют такие ситуации, когда те же строительные смеси приходится изготавливать своими руками. Даже если не сталкиваться с этим, то знать об основных свойствах и характеристиках данного материала нужно хотя бы для общего развития.

Впитываемость (потребность в воде). Каждая из существующих разновидностей цемента способна впитывать различное количество воды – это может показаться неважным моментом, но на самом деле это серьезный показатель материала. Плотность цемента примерно в 3 раза выше плотности воды – если жидкости в растворе будет слишком много, то часть ее останется над раствором. Частицы цемента осядут, и после застывания поверхностный слой раствора окажется непрочным. Простой пример – широко известный цемент портландцемент нуждается в воде в количестве 22-28%. А большее количество воды в растворе приводит к ухудшению его качеств.
Тонкость помола. Очень важная характеристика, которая оказывает влияние на качество цемента – цемент тонкого помола схватывается гораздо быстрее. Его зерна плотнее прилегают друг к другу и наполнителю, благодаря чему растворы с его использованием отличаются высокой прочностью. Обратная сторона цемента мелкого помола – это увеличение его потребности в воде, что тоже не очень хорошо – именно поэтому цементы мелкого помола содержат в себе до 40% более крупных частиц.
Прочность. Именно эта характеристика определят марку цемента – измеряется она в мПа (мегапаскаль) и указывает на то, какую нагрузку сможет выдерживать раствор, приготовленный из цемента. Это очень важная характеристика, которую необходимо учитывать в процессе строительства высотных зданий и изготовления серьезных железобетонных конструкций.
Устойчивость к отрицательным температурам. Здесь подразумевается количество циклов заморозки и разморозки готового раствора – грош цена цементу, который не в состоянии продержаться и одной зимы. Сам по себе цемент не способен выдерживать многократные циклы воздействия отрицательной температуры – для этого существуют различные добавки. К примеру, широко используется нейтрализованный древесный пек и абиетат натрия.
Время схватывания – промежуток времени, в течение которого цемент перестает быть пластичным. Зависит от трех факторов – количества воды, температуры окружающего воздуха и количества гипса в составе. Например, если вам нужно сократить время схватывания цементного раствора, то в него можно добавить гипс.

Также существует такая характеристика, как плотность цемента – в быту на эту характеристику мало обращают внимания, так как серьезных нагрузок на растворы или бетоны не предполагают. Этот показатель определяется помолом цемента и качеством усадки – в профессиональной среде максимальная плотность растворов достигается благодаря использованию вибраторов.

Что это означает и определение пропорций

При производстве такого материала на его упаковке можно встретить такое обозначение ПЦ и М. Она располагается после основной маркировки. Примером может служить такое обозначение, М500 Д0 или М400 Д20. Что же таят в себе эти обозначения?

Перед тем как присвоить тот или иной марке материала свой символ, над ним проводят испытания на прочность. Для этих целей производят несколько образцов прямоугольной формы, используя цемент, песок и воду. Когда смесь схватиться, затвердеет и высохнет, то полученное изделие начинают испытывать на изгиб и сжатие.

На видео рассказывается о расшифровке марок цемента:

А вот каков расход цемента на 1 куб раствора, можно узнать из данного видео.

Теперь стоит рассмотреть, что обозначает собой маркировка изделия. Буква М – это показатель прочности на сжатие образца. Когда образец затвердел, то его отправляют в пресс и медленно, давая различную нагрузку, сжимают до полного его разрешения. После этого записывают значение прочности. Предел прочности на сжатие определяется согласно среднему арифметическому для 4 образцов, которые показали самые лучшие результаты. Всего испытаниям подвергают 6 образцов.

Но в обозначении цемента имеется еще одна буква – Д. После нее могут идти такие цифры, как 0, 20, 80. Они имеются на упаковке готовой продукции.

Так как М означает маркировку материала, то Д – это количество добавок, которое выраженное в процентах. Теперь остановимся на самых популярных видах цемента.

Возможно вам также будет интересна информация о том, сколько сохнет цементная стяжка пола.

Имеются также специфические виды материала, для каждого из которых присущи свои свойства. Как определить марку цемента, обладающего особыми свойствами? У такого материала будут присутствовать следующие обозначения:

Б – это обозначение говорит о том, что раствор имеет высокую скорость затвердевания;
ПЛ – пластифицированный;
СС – материал обладает сульфатостойкими свойствами;
Н – нормированный цемент (для его изготовления используют клинкер).

Маркировка этого строительного материала и его предназначение позволяет узнать много информации о нем, понять при каких условиях может происходить его эксплуатация.

А вот как приготовить цементный раствор для штукатурки стен и как его применять, изложено здесь.

При выборе такого материала, как цемент, нужно быть очень внимательным

Здесь важно учитывать не только его состав, но и показатели прочности, стойкости к морозам и воде. Приобретать изделие необходимо с учетом условий эксплуатации

Для определения всех характеристик цемента и разработан его маркировка. Если вы сможете разобраться, что собой представляет определенный символ, то особых проблем при выборе продукта у вас возникнуть не должно.

Как купить качественный цемент в мешках

Итак, на что обратить внимание при покупке портландцемента. 1. Ищите цемент в заводской упаковке

Ищите цемент в заводской упаковке

1. Ищите цемент в заводской упаковке

На мешке обязательно должна быть указана следующая информация:

тип и класс цемента;
вес;
номер действующего сертификата соответствия;
ГОСТ;
контакты и адрес завода производителя.

2. Проверьте документацию

Каждая партия заводского цемента сопровождается соответствующей документацией, подтверждающей её качество и происхождение. В перечень входят следующие документы:

паспорт качества на цемент с датой отгрузки;
заключение о его физико-химических свойствах.

При малейших подозрениях, требуйте у продавца эти документы!

3. Сделайте экспертизу

В случае, если вы купили подозрительную партию цемента, обратитесь в специальную лабораторию, для проведения независимой экспертизы. Это гораздо выгодней, чем обнаружить недостатки в процессе строительства, или потом ломать голову, что делать с треснувшим фундаментом или расслоившейся стяжкой, где уже уложены трубы тёплого пола.

4. Проконтролируйте вес

Вес мешка с цементом не может отличаться от заявленного заводом более, чем на 1 кг. Мешки, расфасованные вручную, как правило, легче.

Если партия фасованного цемента большая, перед покупкой проведите выборочное взвешивание.

5. Узнайте, как хранился цемент

Продавец фасованного цемента должен соблюдать правила его хранения. Заводской цемент, как правило, фасуется в специальные многослойные бумажные мешки. Покупайте мешки с цементом без механических повреждений, т.к. при контакте с влагой из воздуха портландцемент портится. Проверьте, чтобы бумажные мешки с цементом хранились на поддонах, а не лежали навалом на полу склада и были запакованы полиэтиленовой плёнкой. Для хранения цемента подходят только сухие и хорошо вентилируемые помещения.

Какой марки бетон нужен для фундамента?

В практике частного строительства наиболее предпочтительным считается ленточный фундамент. Такого основания достаточно, чтобы обеспечить удержание сравнительно нетяжелой постройки в сложных грунтах, в условиях динамических нагрузок. В качестве раствора для фундамента используется бетон. При выборе марки бетона для заливки фундамента, можно пользоваться следующими рекомендациями:

Для домов с легким типом конструкции (каркасные или щитовые) — М200-М250;
Под деревянные строения подходят смеси М250, для пучинистых локаций предпочтительнее подбирать М300;

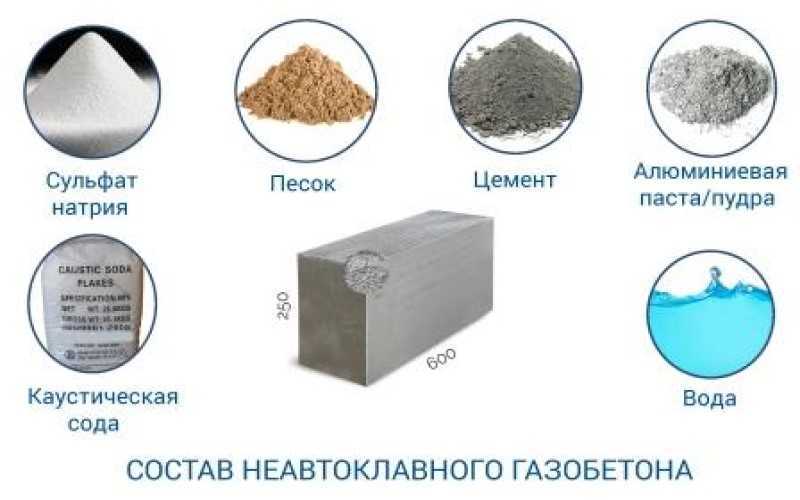

Жилые строения на основе газосиликатных блоков и им подобных материалов, потребуют для эксплуатации фундамент, выполненный из марочных бетонов М300 и М350;
Кирпичные или каменные коттеджи будут долго служить на основе из М400.

Выбор по прочности

При подборе марки бетона для ленточного основания частного дома необходимо учитывать, что свойства прочности возрастают вместе с увеличением значения в маркировке смеси. Так, если планируется использовать марку М300, прочность такой структуры составит не менее 320 кг на см².

Показатели твердости, в зависимости от класса бетона являются расчетными. Смысл параметров заключается в том, какую нагрузку может испытывать основание без разрушения. Рассчитать приблизительную массу строения можно по проекту. Также необходимо учесть давление от людей, мебели, вещей. Для зимы целесообразно будет учесть снеговую нагрузку.

В зависимости от грунта

Перед застройкой местности нельзя не учитывать результат геологических изысканий. Конечно можно воспользоваться готовыми исследованиями по соседним участкам, но делать этого не рекомендуется. Там, где не велось строительство, грунт может показать себя не лучшим образом. Чем более пучинистая почва, тем выше должна быть марка используемого бетона, не ниже М350. Такое же качество фундамента понадобится для глинистых грунтов. В скалистой местности основа частного дома будет сидеть крепко и надежно, без повышенных требований к качеству строительных материалов.

По типу фундамента и строения

При покупке бетона частный застройщик обычно ориентируется на показатель марки «М». Чем выше значение, тем прочность готовой структуры будет по показателям выше. Например, если планируется к использованию марка бетона М350 для ленточного фундамента частного дома, его качеств вполне хватит на кирпичный дом.

Обычно для жилых частных построек используется легкий тип основания из материалов М200 или М250. Если подбирается смесь для фундамента двухэтажного дома, лучше начинать с материалов М300. При замешивании раствора существует одна особенность, если обработать еще не застывший бетон вибраторами, то это увеличит прочность материала и повысит его эксплуатационные качества.

В числе дополнительных мер к укреплению здания — формирование подземного этажа. Так, можно выполнить не только фундамент, но и сделать бетонными цоколь кирпичного дома или подвал.

Рассуждая над темой, какой марки бетонная смесь нужна для фундамента, лучше всего исходить из прямой зависимости прочности от массы строения. Для самых тяжелых домов, соответственно, предназначается М400 или выше.

Другие параметры

Подбирая марку бетонной смеси для фундамента дома учитывают и дополнительные факторы, которые будут влиять на эксплуатационные характеристики. Сегодня производители строительных растворов проводят испытания на такие свойства как морозостойкость и водонепроницаемость.

Для определения водонепроницаемости бетона предусмотрена маркировка «W», имеющая диапазон от W2 до W20. Подбор конкретной марки зависит от климатических условий местности.

Морозостойкость, как еще одна характеристика бетона, определяет количество циклов конструкции для замораживания и размораживания. Марку по морозостойкости определяют по цифре после буквы «F». Например, F150-F300 предпочтительнее использовать в районах Крайнего Севера. Если в маркировке стоит значение морозостойкости выше 500, значит, что такой бетон предназначен для военных и промышленных объектов.

Лучший цемент марки М600

Купить продукцию с маркой М600 рекомендуют для производства армированных железобетонных конструкций. Этот цемент стоит выбирать только для ответственных объектов. Скульпторы применяют данный материал при создании памятников, мемориальных комплексов, сложных объектов малой архитектуры. Наша команда рекомендует три марки продукции, которые выделяются высоким качеством, стабильными характеристиками и сбалансированной ценой.

Cimsa

Белый цемент, изготовленный турецкой компанией, которая имеет большой опыт работы на европейском рынке. Производится высокотехнологичным «сухим» способом, имеет высокие рабочие характеристики. Рекомендуется производителям финишных фасадных штукатурок, благодаря способности формировать идеально гладкую поверхность. Минимальный процент белизны – 85%.

Продукция отличается высокой однородностью состава, это помогает сформировать цементный камень со структурой, которая препятствует разрушению под воздействием перепадов температур. Смесь можно использовать при производстве декоративного кирпича, искусственного камня, цветного бетона и наливных промышленных полов.

Достоинства:

Устойчивость к солнечному ультрафиолету;
Инертность к воздействию органических соединений;
Защищает арматуру от коррозии;
Стойкость к образованию трещин;
Низкое содержание щелочей.

Недостатки:

Высокая цена.

Akkermann

Изготовлен из чистого цементного клинкера, отличается очень тонким помолом. Предназначен для производства высокопрочных товарных бетонов марки В30 и выше. Может использоваться при производстве тротуарной плитки, бордюров, изделий для облицовки фасадов. Хороший цемент для стяжки пола в зданиях коммерческого и производственного назначения, газобетонных блоков неавтоклавного твердения.

Раствор пластичный, хорошо схватывается и быстро набирает прочность. Смесь можно применять при ремонтных работах, возведении мостов и арочных конструкций. Готовые изделия отличаются пониженной хрупкостью и устойчивостью к перепадам температур. Фасуется в прочные мешки по 25-50 кг.

Достоинства:

Однородный светло-серый цвет;
Повышенная влагостойкость;
Точный вес в каждом мешке;
Низкий расход на кубический метр раствора.

Недостатки:

Работы рекомендуется вести при плюсовой температуре.

Adana

Продукция молодой турецкой компании отличается высокой степенью белизны, которая достигает 90%. Производится по «сухой» технологии, имеет тонкий помол, что делает готовый раствор однородным и максимально пластичным. Смесь подвижная, легко заполняет трещины и щели, что позволяет использовать материал для аварийных и ремонтных работ.

Производитель рекомендует свой продукт для производства наливных полов, финишных фасадных штукатурок и цветных бетонов. Это качественное сырье для искусственного камня, напольной плитки, садово-парковых архитектурных форм. У материала высокая адгезия к минеральным основаниям.

Достоинства:

Низкое содержание щелочей;
Высокая скорость достижения прочности;
Подходит для реставрационных работ;
Выдерживает резкие перепады температур.

Недостатки:

Высокая цена.

Классификация по видам

Помимо марок, классов, типов и степени помола, цементы принято различать на несколько основных видов, отличающихся между собой сочетанием отдельных компонентов и составом.

В их число входят:

портландцемент; Получается из размола портландцементного клинкера – продукта обжига до состояния спекания сырьевой смеси, включающей известняк, глину и другие материалы типа доменного шлака, мергеля и т.п., с добавлением гипса и специальных добавок. Бывает чистый, с примесью минеральных добавок, шлакопортландцемент и т.д.
пуццолановый; К этой категории относят группу цементов, имеющих в своем составе порядка 20% минеральных добавок. Получают способом совместного помола портландцементного клинкера, составляющего в общей массе готового состава около 60-80 %, минерального компонента активного типа, доля которого равняется 20-40 %, и гипса. Имеет повышенную коррозионную стойкость, меньшую скорость затвердения и небольшую морозостойкость.
шлаковый; Производится путем совместного помола доменных шлаков и добавок-активаторов в виде гипса, извести, ангидрита и т.д. Бывает известково-шлаковым (с 10-30 % содержанием извести и 5 % содержанием гипса) и сульфатно-шлаковым (где гипс или ангидрит составляют 15-20 % от общей массы). Цементы данного вида находят применение в строительстве подземных и подводных сооружений.
глиноземистый; Отличается высокой скоростью затвердения и хорошей огнеупорностью, что делает его незаменимым при изготовлении высокоплотных растворов и бетонов, обладающих повышенной водонепроницаемостью.
цемент с наполнителями, романцемент; Материал, изготавливаемый способом измельчения обожженного сырья без подвергания его процессу спекания. Применяется для кладочных и штукатурных работ, а также производства бетонов низких марок.
фосфат цемент; Разделяется на два основных подвида: твердеющие при нормальных температурах и при нагревании до температуры 373 – 573 К. Обладает большой механической прочностью.
напрягающий; Имеет короткий период схватывания и хорошую прочность. Обладает высоким давлением в процессе твердения. Применяется для изготовления напорных труб, используемых для создания емкостных сооружений.
гидроизоляционный; Разделяется на подвиды с проникающей и обмазывающей способностью. После застывания приобретает водонепроницаемые качества и крепость.
магнезиальный; Представляет собой мелко дисперсионный состав порошкового типа, основу которого составляет оксид магния. Применяется для устройства бесшовных полов монолитного типа.
тампонажный; Используется в ходе работ по цементированию газовых и нефтяных скважин.
цинкфосфатный; Производится путем обжига шихты, в состав которой входят оксиды цинка, магния и кремнезем. Обладает высокой прочностью на сжатие, составляющей 80-120 МПа.
силикофосфатный; Процесс производства заключается в обжиге шихты до ее полного расплавления, после чего состав подвергается резкому охлаждению в водяной бане. Имеет высокую прочность и стойкость.
высокопрочный; Отличается очень высокой скоростью схватывания, обладает хорошей пластичностью и прочностью.
облегченный и т.д.

Определяем марку цементного раствора

Иногда случается, что проштампованная на мешке информация о марке цемента повреждена или плохо просматривается. В таком случае не спешите отчаиваться. Распознать вместимость мешка можно и экспериментальным путем.

Для этого нужно взять молоток и ударить по поверхности бетона или молотком по зубилу, которое предварительно нужно закрепить перпендикулярно к ней.

Если он сыпется и разлетается на мельчайшие кусочки или при ударе по боку конструкции откалываются огромные обломки или зубило влазит в бетон приблизительно на 5 мм – это марка М100; сверху сохраняется приличный отпечаток, с которого могут отлетать узкие плосковидные кусочки.

Так же от поверхности отделяются острые такие кусочки, тогда вы имеете дело с маркой М100-М200; на зацементированной поверхности практически незаметный или неглубокий след, но кусочки не отделяются – М300-М400.

При максимальном ударе молотком по грани конструкции с ее маленького участка откалывается бетон или на поверхности после мощного удара отпечатывается оттиск от зубила глубиной 1-2 мм, апри ударе возле боковой части конструкции оно скалывается – М400 – М600.

Основные марки

Марки цемента обозначаются буквой М и цифрами от 25 до 1000. Самые распространенные марки – М100, М200, М300, М400 и М500. Остальные применяются для конкретных задач и намного реже. Самые универсальные и прочные марки цемента – М400 и М500. Как было указано выше, цифры рядом с индексом говорят о нагрузке в кг/см2, которую может выдержать застывший камень.

Марки ниже М100 и М200 применяются для штукатурки, кладки, выше М600 – для возведения объектов особого назначения (военных, бункеров, ракетных шахт и т.д.).

Кроме прочности, маркировка цемента может представлять много другой важной информации

В первую очередь, обращают внимание на буквы.
Что обозначают буквы в маркировке цемента:

ПЦ – портландцемент.
ШПЦ – шлако-портландцемент.
Б – быстротвердеющий состав.
СС – вяжущее с сульфатостойкими свойствами.
ПЛ – цемент уже с пластификатором в составе.
Н – нормированный, цемент с подтвержденной прочностью.
ВРЦ – водонепроницаемый цемент (применяется в возведении гидротехнических сооружений).

Также по ГОСТу 31108 указывают наличие добавок в порошке: I обозначает, что добавок нет; II – в цементе есть минеральные компоненты. Объем добавок обозначается буквами: А – 6-20% минкомпонентов, Б – 21-35%. Добавками могут выступать пуццолан, шлак, полимеры и т.д. Скорость твердения также обозначается буквами: Н – нормально твердеющее вяжущее, С – скорость средняя, Б – быстротвердеющие смеси.

Добавки в цементе также индексируются буквой Д и цифрами, отображающими процент содержания. Д0 – добавок нет, Д20 – в состав цемента включено 20% добавок, в результате чего вещество получается более пластичным. Общее правило такое: чем выше марка, тем больше прочность; чем выше процент добавок, тем эластичнее цемент (но при критичном содержании прочность может падать).

Наиболее востребованные марки цемента:

М100, М200, М300 – производство разных элементов и изделий с нужными характеристиками.
М400 – применяются при заливке сборного/монолитного железобетона.
М500 – актуален для производства гидротехнических конструкций и плит, которые находятся в воде переменного уровня, для заливки бордюров и тротуаров, фундаментов всех видов.
М600 – бетонирование сборных конструкций повышенного качества.
М700 – работа с постройками, где отмечены высокие нагрузки и зоны напряжения.

Применение бетона в строительстве

Изделия из бетона — основа строительства

Марки бетона — это базовые показатели его прочности на сжатие. Чем выше их степень, тем более высокие требования предъявляются к прочности бетона.

Таблицы соответствия класса бетона и сферы его использования:

Сфера использования	Массивные фундаменты в сухих грунтах	Массивные фундаменты во влажных грунтах	Массивные фундаменты в водонасыщенных грунтах	Подготовка под полы
Консистенция смеси	Жесткая
Класс (В)	7,5	10	15	12,5

Сфера использования	Наружные и подвальные лестничные марши	Септики, выгребные ямы	Плиты перекрытия, балки с редким армированием	Плиты перекрытия, балки с частым армированием
Консистенция смеси	Пластичная
Класс (В)	7,5	15	20	22,5

Маркировка цемента

Финальный этап производства наделяет цемент характерными особенностями, дающими возможность использовать этот материал в различных условиях и с разной целью

Очень важной характеристикой качественного цемента является его прочность, в зависимости от которой на упаковку с готовым продуктом наносят соответствующие цифры:

52,5 – цемент способен выдерживать давление в 52,5 МПа (по старой маркировке – цемент м 600);
42,5 – цемент способен выдерживать давление в 42,5 МПа (по старой маркировке – цемент м 500);
32,5 – цемент способен выдерживать давление в 32,5 МПа (по старой маркировке – цемент м 400). Соотношение цены и качества в данном случае наиболее оптимально, поэтому такая марка цемента – одна из самых популярных в строительстве;
22,5 – цемент способен выдерживать давление в 22,5 МПа (по старой маркировке – цемент м 300).

Маркировка в зависимости от скорости набирания прочности

Очень часто качество выполняемых работ зависит от быстроты затвердевания раствора. При этом не всегда нужно именно быстро схватывание. Соответственно в маркировке цемента всегда указывается и эта характеристика материала, обозначаемая следующими аббревиатурами:

ЦЕМ V – нормальнотвердеющий композиционный цемент с прочностью 32,5 МПа. Содержит доменный гранулированный шлак (от 11 до 30%) и золу-унос (от 11 до 30%).
ЦЕМ IV – цемент пуццолановый нормальнотвердеющий с прочностью 32,5 МПа. Содержит микрокремнезем (МК), золу-унос (З) и пуццоланы (П), в сумме которые могут сотавлять от 21 до 35% сырьевого материала.
ЦЕМ III – нормальнотвердеющий шлакопортландцемент с прочностью 32,5 МПа. Содержит доменный гранулированный шлак от 36 до 65%.
ЦЕМ II – содержит от 6 до 35% добавок (а точнее подтип А – от 6 до 29%, а подтип В – от 21 до 35%), от которых и зависит скорость затвердевания раствора: добавок больше – раствор схватывается медленнее; добавок меньше – раствор схватывается быстрее.
ЦЕМ I – обладает максимально возможной скоростью затвердевания. Уже на вторые сутки прочность материала равна 50% проектной. Добавок в таком цементе не более 5%.

Маркировка разных видов цемента

ПЦ – обычный портландцемент;
ШПЦ – шлакопортландцемент, содержащий более 20% примесей;
БЦ – белый цемент;
ПЛ – пластифицированный цемент, способный переносить резкие колебания температур;
СС – цемент, стойкий к сульфатам. Можно эксплуатировать в агрессивной среде;
ВРЦ – водонепроницаемый расширяемый цемент. Очень быстро схватывается как на суше, так и в воде;
ГФ – гидрофобный цемент, способен не впитывать воду первые 5 минут, поэтому отлично транспортируется, обладая при этом высокой морозоустойчивостью и отличной пластичностью.

Классификация цемента по назначению

Цемент – это самый популярный связующий компонент, но сфера его применения включает разнообразие вариантов, из-за чего материал делят по назначению на 2 категории:

общестроительный;
специальный.

Общестроительный цемент

Общестроительный цемент – это обычный портландцемент, используемый для большинства строительных работ: заливка фундаментов, стяжек и прочих оснований; производство бетонных и железобетонных изделий; приготовление раствора для кладки и штукатурки. Общестроительный портландцемент готовят из клинкера, который состоит из обожженной смеси известняка (75%) и глины (25%). Материал включает высокое содержание окиси кальция CaO, которая обеспечивает реакцию гидратации при вступлении в контакт с водой.

Специальный цемент

Специальные цементы отличаются от общестроительных составом и наличием добавок, что обеспечивает изменение (улучшение) определенных характеристик. Специальные цементы предназначены для конкретных работ и используются, например, в конструкциях, эксплуатируемых в условиях постоянного воздействия агрессивных факторов.

Существует большое разнообразие специальных цементов. Среди самых распространенных:

Расширяющийся. В отличие от обычного портландцемента не дает усадку и даже расширяется в среднем до 2.5% от изначального объема (расширение происходит в течение 72 часов после затворения). Помимо этого, отличительная черта расширяющегося цемента – быстрое схватывание (30 минут) и быстрый набор проектной прочности (одна неделя). Для достижения наилучшего эффекта расширения, твердение бетона должно происходить в условиях повышенной влажности.

Сфера применения обусловлена свойствами расширяющегося цемента: монтаж анкерных болтов, заделка отверстий и швов, заделка стыков железобетонных изделий (например, канализационные коллекторы или каналы для прокладки коммуникационных сетей).

Безусадочный. Не расширяется, но и не дает усадки. Характерно быстрое схватывание (в течение нескольких минут) и быстрый набор проектной прочности (в течение 72 часов).

Сфера применения включает заделку швов и отверстий, создание гидроизолирующих покрытий для различных подземных конструкций. Не рекомендовано использование в условиях недостаточной влажности и в условиях повышенной температуры (более 80°С).

Шлакощелочной. Состав сильно отличается от общестроительного портландцемента и включает едкую щелочь, отходы металлургической промышленности, несиликатные или силикатные соли. Все компоненты помолоты до состояния мелкодисперсной пыли. Бетон на основе шлакощелочного цемента характеризуется высокими эксплуатационными характеристиками: прочность до 1420 кг/см², морозостойкость F1000, максимальная выдерживаемая температура – 1400°С. При этом бетон не подвержен растрескиванию.

Сфера применения включает возведение автомобильных дорог, строительство конструкций высокой прочности (бункеры) и конструкций, подвергающихся постоянному воздействию агрессивных факторов: вода, ветер, химические реагенты.

Кислотоупорный. Характерна стойкость к любым кислотам, кроме плавиковой и ортофосфорной. Прочность застывшего бетона достигает 600 кг/см², но при этом боится воздействия воды. Кислотоупорный цемент изготавливают на основе кремнефтористого натрия и кварцевого песка, а в качестве затвердителя используют жидкое стекло.

Область применения включает отделку оборудования и конструкций в химической промышленности, создание резервуаров для хранения химических реагентов.

Белый. Характерная черта конструкций, изготовленных на основе этого вида цемента, идеально белый цвет, что обусловлено составом. Для производства используют клинкер с малым содержанием железа, а также состав включает добавки известняка, гипса и солей.

Сфера применения включает производство бетонной продукции: тротуарная плитка, декоративные изделия.

Тампонажный. Используется для обустройства и ремонта скважин по добыче нефти и газа, характерны повышенные требования к минералогическому составу клинкера, что позволяет обеспечить необходимые свойства: высокая прочность, водонепроницаемость, скорость схватывания и твердения.

№6. НА ЧТО ОБРАТИТЬ ВНИМАНИЕ ПРИ ВЫБОРЕ ЦЕМЕНТА?

Спрос на цемент огромный, что и породило появление множества недобросовестных производителей, которые часто подмешивают в цемент добавки, сильно снижающие качество готового состава. Чтобы не ошибиться при выборе цемента и купить действительно качественный товар, необходимо кое-что знать о том, как выглядит хороший цемент и какими свойствами он должен обладать:

цемент продают в мешках и в рассыпной форме. Лучше брать цемент в мешках, поскольку так он защищен от внешнего воздействия, дольше сохраняет свои качества, да и на упаковке мешка всегда можно узнать информацию о составе, дате производства, характеристиках цемента и о его производителе. Мешки обычно изготавливают из двух слоев бумаги, внутренний защищает цемент от намокания. Кстати, отсутствие какой-либо информации на упаковке – также признак того, что перед вами может быть некачественный материал;
если вы покупаете цемент оптом, и он расфасован в мешки, то лучше тщательно проверить срок годности на каждом, так как в общей массе вам могут продать залежавшийся товар. Активность цемента спустя 6 месяцев от даты производства падает в несколько раз;
проверить свежесть цемента можно и опытным путем. Достаточно стукнуть по мешку – ощущения не должны напоминать удар по камню. Первым каменеет цемент в углах мешка, поэтому их также не мешает проверить. Естественно, если даты производства вообще нет на упаковке, то такой товар лучше не брать;
цемент должен храниться в сухих и хорошо проветриваемых помещениях, иначе он будет быстро каменеть;
