Идея №1 – Компактная модель для локального обогрева

Самым простым способом, который позволит сделать электрообогреватель является именно этот. Для начала подготовьте следующие материалы:

• 2 одинаковых прямоугольных кусочка стекла, площадью около 25 см 2 каждое (к примеру, размерами 4*6 см);
• кусок алюминиевой фольги, ширина которой не больше ширины стекол;
• кабель для подключения электрического обогревателя (медный, двухжильный, с вилкой);
• парафиновая свеча;
• эпоксидный клей;
• острые ножницы;
• плоскогубцы;
• деревянный брусок;
• герметик;
• несколько ушных палочек;
• чистая тряпочка.

Как Вы видите, материалы для сборки самодельного электрического обогревателя вовсе не дефицитные и могут находиться под рукой у каждого. Итак, сделать маленький электрообогреватель своими руками можно по следующей пошаговой инструкции:

1. Тщательно протрите стекло тряпочкой от грязи и пыли.
2. Плоскогубцами аккуратно возьмите стекло за край и обожгите одну из сторон свечой. Копоть должна равномерно покрыть всю поверхность. Аналогичным образом нужно обжечь и одну из сторон второго стекла. Необходимо сначала плавно прогреть все стекло, чтобы оно не лопнуло от резкого перепада температур.
3. После того, как стеклянные заготовки остынут, аккуратно с помощью ушных палочек очистите их края не больше, чем на 5 мм по всему периметру.
4. Вырежьте из фольги две полоски, шириной точно соответствующей ширине закопченной области на стекле.
5. Аккуратно нанесите клей на стекло по всей обожжённой поверхности (она токопроводящая), стараясь не повредить слой копоти.
6. Уложите куски фольги, как показано на фото ниже. После чего нанесите клей на вторую половинку и соедините их.
7. Затем загерметизируйте все места соединения.
8. С помощью тестера самостоятельно замерьте сопротивление самодельного обогревателя. О том, как пользоваться мультиметром, мы рассказывали в соответствующей статье. После этого рассчитайте мощность элемента, пользуясь формулой: P=U 2 /R. Если мощность не превышает допустимые значения, переходите к завершению сборки. Если же мощность вас не устраивает, нужно переделать нагревательный элемент — сделать тоньше или тоньше слой нагара (сопротивление станет меньше, если он станет толще и наоборот).
9. Приклейте концы фольги к одной из сторон.
10. Сделайте подставку из бруска, установив на нее контактные площадки, подключенные к электрической вилке.

Вот по такой технологии можно сделать электрический мини обогреватель своими руками. Максимальная температура нагрева составит около 40 о , чего будет вполне достаточно для локального обогрева. Однако для отопления комнаты такой самоделки будет, конечно же, мало, поэтому ниже мы предоставим более мощные варианты самодельных электрообогревателей.

Виды обогревателей

Домашнему умельцу, желающему обзавестись самодельной «грелкой», можно предложить на выбор несколько вариантов:

Масляный

Представляет собой емкость, оснащенную трубчатым электронагревателем (ТЭН) и заполненную маслом.

Главным элементом ТЭНа является спираль из нихрома или другого материала с высоким электросопротивлением, которая при пропускании через нее электрического тока начинает греться. Спираль помещена в медную трубку, заполненную песком.

Масло отводит тепло от ТЭНа, распределяет его по поверхности корпуса и вдобавок служит теплоаккумулятором (после отключения электричества прибор некоторое время продолжает греть окружающий воздух).

Парокапельный

По своему устройству парокапельный обогреватель очень похож на масляный, только в качестве среды, распределяющей тепло, используется водяной пар. Он образуется из небольшого количества воды, которое заливается в корпус.

Такое решение дает два существенных преимущества:

1. При замерзании парокапельный обогреватель не лопнет, так как вода занимает лишь незначительную часть его объема.
2. Пар является чрезвычайно емким теплоаккумулятором. Точнее, не столько пар, сколько процесс испарения: именно при переходе из жидкого состояния в газообразное вода накапливает большой объем тепловой энергии, который возвращается при конденсации пара на стенках обогревателя.

Отдав тепло корпусу прибора, сконденсированный пар в виде воды стекает в нижнюю часть, где установлен ТЭН. Мощность ТЭНа и объем воды подбирается таким образом, чтобы разрыв обогревателя давлением пара был исключен.

Благодаря тому, что корпус прибора герметично закрыт, его стенки изнутри от высокой влажности не ржавеют.

Свечной

Пламя свечи, как известно, выделяет не только свет, но и некоторое количество тепла.

Только оно обычно улетучивается под потолок в виде конвективных потоков воздуха и там «размазывается» по всей площади помещения.

Почему бы не установить над свечой «ловушку» для тепла? О том, что она из себя представляет, мы расскажем в следующем разделе.

Инфракрасный (ИК)

Любое вещество с отличной от абсолютного нуля температурой излучает «тепловые» электромагнитные волны, которые называются инфракрасными.

Интенсивность этого излучения находится в прямой зависимости от температуры вещества. Водяные и масляные радиаторы также распространяют ИК-волны, но в очень малом количестве, поскольку их поверхность является относительно холодной.

Чтобы превратить металлический предмет в ИК-излучатель, достаточно нагреть его до температуры красного свечения. Если же использовать особые материалы, например, графит, то достаточно ощутимых «тепловых» волн можно будет добиться и при сравнительно низких температурах.

Знание этих тонкостей поможет нам изготовить своими руками ИК-обогреватель, который будет отдавать нам тепло напрямую, то есть без участия воздуха в качестве посредника.

Другие виды

Поскольку электричество есть не везде, имеют право на жизнь конструкции, работающие на газу или твердом топливе. К последним можно отнести буржуйки.

Самоделка #1 — на основе обогревателя «Доброе тепло»

По так называемому «принципу термопленки» работают многие нагревательные устройства. К примеру, всем известное «Доброе тепло». Собрать его аналог в домашних условиях не составит особого труда. Для этого понадобится:

• Слоистый бумажный пластик. Два одинаковых по размерам листа площадью около 1 кв. м.
• Графитовый порошок. Можно самостоятельно размолоть графит, например, старые графитовые троллейбусные щетки.
• Эпоксидный клей.
• Кусок исправного провода с вилкой на конце.

Обогреватель Доброе тепло — прототип для множества самодельных устройств

Работа выполняется поэтапно:

• Смешиваем клей с графитовым порошком и тщательно размешиваем получившуюся смесь. Таким образом мы получаем не просто клеящий состав, а графитовый проводник с высоким сопротивлением. Количество графита в клее напрямую влияет на максимальную температуру будущего обогревателя. В среднем она составляет около 65 °С.
• На лист пластика зигзагообразными широкими мазками наносим подготовленный состав. Для обработки используем более шершавую сторону листа.
• Пластиковые листы соединяем между собой при помощи эпоксидного клея.
• Для большей прочности конструкции сооружаем деревянную рамку, надежно фиксирующую листы.
• С разных сторон сооружения к графитовым проводникам крепим медные клеммы. Как вариант можно так же подключить и простенький терморегулятор, который позволит устанавливать наиболее комфортный режим обогрева. Однако это не обязательно.
• Тщательно просушиваем конструкцию. Даже небольшая влажность повредит самодельный обогреватель при первой же попытке включения.
• Проводим испытания, измеряем сопротивление устройства. По полученной величине рассчитываем мощность и определяем, можно ли без опасений подключать обогреватель в сеть.

Прибор готов к использованию. Он может размещаться как полу или на стене, не занимает много места, достаточно эффективен и безопасен при условии качественной изоляции.

Схема устройства будущего обогревательного устройства

Тепловентилятор на 12 В

Для локального обогрева небольшого помещения может пригодиться самодельный прибор, который можно изготовить из подручных материалов за считанные часы. Буквально за несколько минут такой обогреватель прогреет центр комнаты.

Очевидные преимущества: простота сборки, экономичность и доступность материалов.

Важно: есть у тепловентилятора на 12 В и очевидный недостаток — в процессе работы прибор сжигает кислород и даже иногда может производить неприятный запах. Такой тепловентилятор — настоящая находка для автомобилистов

Он пригодится в том случае, если салон машины обогревается недостаточно интенсивно, либо встроенная печь поломалась. Важно позаботиться о том, чтобы нагревательный прибор потреблял не более 20% от силы тока, на которую рассчитан электрогенератор авто. Такое соотношение защитит электросистему от перегрузки

Такой тепловентилятор — настоящая находка для автомобилистов. Он пригодится в том случае, если салон машины обогревается недостаточно интенсивно, либо встроенная печь поломалась

Важно позаботиться о том, чтобы нагревательный прибор потреблял не более 20% от силы тока, на которую рассчитан электрогенератор авто. Такое соотношение защитит электросистему от перегрузки

Важно: в процессе работы тепловентилятор довольно интенсивно нагревается. Поэтому, если вы планируете включать его в машине, то позаботьтесь о надежной фиксации агрегата

В противном случае электрообогреватель во время движения может упасть и травмировать водителя, пассажиров, или даже спровоцировать возгорание в салоне.

Перед началом работы позаботьтесь о том, чтоб у вас под рукой были следующие компоненты и инструменты:

• блок питания от ПК,
• любая кафельная плитка (1 штука),
• болты и гайки М5, 8 пар,
• нихромовая проволока,
• электропровод с вилкой,
• ножовка,
• паяльник,
• гаечные ключи,
• дрель,
• плоскогубцы,
• отвертка (крестовая).

Пошаговый алгоритм сборки обогревателя будет выглядеть следующим образом.

1. Необходимо разобрать блок питания. Снимите с него крышку, открутите плату, кулер. Избавьтесь от разъемов, переключателей. В противном случае миниатюрный обогреватель будет издавать неприятный запах нагретой пластмассы во время работы.
2. Подготовьте нагревательные спирали, намотав нихромовую нить на любой предмет цилиндрической формы. Подбирайте длину спирали с учетом сопротивления, указанного в схеме.
3. С помощью ножовки следует отрезать от кафеля небольшой фрагмент. Просверлите в нем дырки. Плитка будет играть роль подставки для нагревательных спиралей.
4. Необходимо присоединить спирали к плитке и соединить их проводами последовательно или параллельно.
5. Финальный шаг — сборка тепловентилятора. Верните кулер на его место в блоке питания, установите перед ним плитку с монтированными на нее нихромовыми спиралями. Теперь можно подключить провода.

Совет: миниатюрный тепловентилятор желательно дополнить плавким предохранителем.

Обратите внимания на следующие детали: в принципе, в таком мини-обогревателе можно использовать и один нагревательный элемент, однако вариант с двумя спиралями позволяет эффективно регулировать температуру. Если спирали будут подключены параллельно, то прибор продолжит работать, даже если одна из них перегорит.

Важно: нихромовые спирали не должны касаться других деталей тепловентилятора (кроме кафельной плитки). Автор этого видео рассказывает и показывает, как собрать небольшой тепловентилятор из подручных материалов своими руками

Автор этого видео рассказывает и показывает, как собрать небольшой тепловентилятор из подручных материалов своими руками.

Для дома

Когда холодно дома, сделать самодельный обогреватель получится из старого блока питания компьютера. Кулер должен быть исправен, в крайнем случае, для создания самодельного обогревателя замените сломавшийся вентилятор. Идея изделия: гетинаксовую печатную плату заменить на подложку из нефольгированного текстолита, к которой крепятся планки для намотки спирали из нихрома.

Ток греет витки проволоки, вентилятор обдувает конструкцию теплым потоком, хозяин радуется теплу.

Итак, приступим. Логично начать с расчета мощности и купить либо отрезать необходимое количество нихромовой проволоки. Для самодельного обогревателя лучше предусмотреть наличие двух раздельных спиралей, чтобы температуру удавалось регулировать.

Для каркаса пойдет текстолит без фольги, в котором сверлятся под проволоку отверстия. Три планки предлагается установить параллельно. Схема расположения отверстий в самодельном нагревателе соответствует принципу присутствия. Советовать сложно, проще по месту определиться, что и где сверлить.

При помощи небольших металлических уголков планки водружаются на подложку, параллельно и на равном расстоянии. Теперь намотаем спираль самодельного обогревателя. Нельзя касаться корпуса или деталей конструкции помимо планок. Для питания кулера придется изобрести нечто вроде выпрямителя из диодов, конденсатора и малогабаритного трансформатора.

Спираль включается непосредственно напрямую на 220 В переменного тока. Полученный прибор добавляется выключателями для спиралей и начнёт обдувать хозяина теплым воздухом. Разумеется, конструкция жжёт кислород, вдобавок станет пахнуть паленым. Создана исключительно для внеплановых холодов.

Делаем масляный обогреватель своими руками

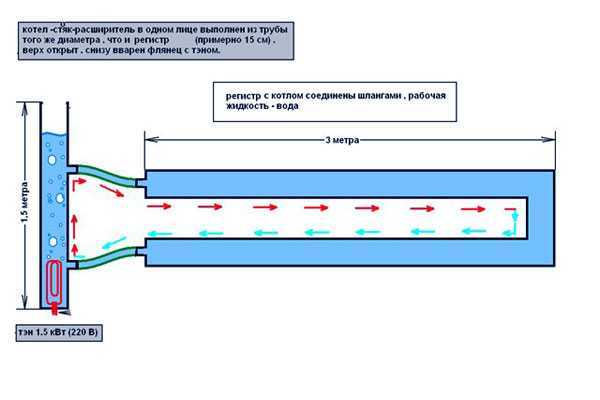

Самодельный регистр с тэном и воздухоотводчиком.

Во-первых, емкость под будущий радиатор должна быть абсолютно герметичной. В противном случае теплоноситель будет вытекать, что приведет к перегреву нагревательного элемента (ТЭНа). Поэтому нужно освоить некоторые приемы правильной сварки металла. О них мы рассказывали в статье, про сварку труб для отопления .

Во-вторых, в качестве теплоносителя здесь должно выступать минеральное масло, по возможности – трансформаторное масло. Оно должно заполнять бак нагревательного прибора на 85%. Остальное пространство оставляется под воздух. Он необходим для предотвращения гидроударов. В-третьих, в случае использования чугунного бака для обогревателя используется стальной ТЭН. Для бака из нержавейки подойдет медный ТЭН. В данной системе нельзя использовать магниевые аноды.

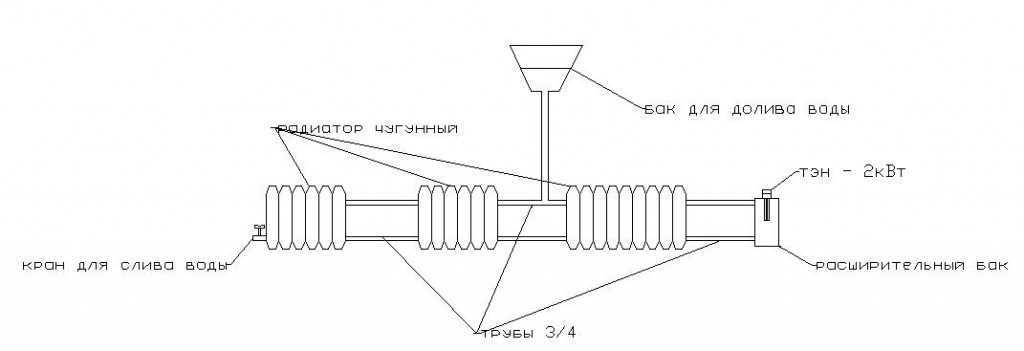

• старый, чугунный радиатор или стальные трубы с диаметром 15 см, трубы диаметром 7 см;
• ТЭН;
• трансформаторное масло;
• терморегулятор;
• двужильный шнур с вилкой на конце;
• помпа до 2,5 кВт.

Работать придется при помощи сварочного аппарата, дрели, набора сверл и электродов. Пригодятся пассатижи. Делать масляный обогреватель для

Тэн вставляется в нижний торец.

квартиры своими руками начинают с подготовки бака. Если была взята старая, чугунная батарея, ее нужно разобрать на секции и тщательно прочистить от загрязнений и ржавчины, обязательно обезжирить внутреннюю поверхность. Если нужен обогреватель повышенной мощности, то готовят сварную конструкцию из подготовленных труб, где трубы большего диаметра располагаются горизонтально.

Трубы меньшего диаметра являются перемычками между основными. По ним будет циркулировать теплоноситель. Нужно запомнить, что в нижнем патрубке необходимо отставить отверстие для монтажа ТЭНа. Если нагревательных элементов будет несколько, они располагаются по разные стороны от бака и не должны соприкасаться. Отверстие оставляют и под помпу. ТЭН надежно закрепляют болтами. Отверстие под него можно проделать болгаркой или автогенов.

Если обогреватель для комнаты своими руками получается объемным и естественная циркуляция в нем теплоносителя невозможна, прибегают к помощи помпы. Она располагается в нижней части оборудования. Помпа не должна соприкасаться с ТЭНом.

После монтажа конструкционных элементов оборудование проверяют на герметичность. Если результат удовлетворителен, то заливается теплоноситель. Сливное отверстие надежно заделывается пробкой. Оборудование подключается к электросети параллельно. Схему дополняют биметаллическим термостатом из обычного утюга. Перед первым пуском установку заземляют. Масляные самодельные обогреватели для дома: видео подробно разъяснит о их устройстве и правилах монтажа:

Пленочный инфракрасный обогреватель

Существует несколько вариантов теплого пола. Один из них водяной, другой, не менее эффективный — это инфракрасный. Его несложно собрать, используя ИК-пленку и стержневой мат. У вышеупомянутой пленки есть еще один вариант не менее полезного применения — в качестве теплоносителя для электрического обогревателя.

Пленочные материалы, излучающие ИК-волны, можно купить, они есть в свободной продаже. Выбор велик, однако производители не всегда заботятся о безопасности своей продукции

Обратите внимание на состав инфракрасной пленки и откажитесь от ее покупки, если увидите в инструкции свинец. Он крайне опасен для здоровья!

Важно: «правильная» ИК-пленка всегда сопровождается сертификатом качества. Для изготовления ИК-обогревателя вам понадобятся такие материалы и инструменты:

Для изготовления ИК-обогревателя вам понадобятся такие материалы и инструменты:

• 2 листа ИК-пленки 500 мм на 1250 мм,
• полистирол (вспененный, фольгированный, самоклеющийся),
• декоративный уголок,
• провод с вилкой (двужильный),
• термостат,
• полимерный клей,
• декоративный материал (в идеале натуральная ткань),
• декоративные уголки 150 мм на 150 мм.

Процесс сборки такого обогревателя не отнимет у вас много времени. Главное, иметь под рукой все необходимые инструменты и материалы.

1. Нужно укрепить на стену теплоизоляцию. Толщина вспененного полистирола должна быть не менее 5 см. Плиту после снятия защитной пленки следует прижать к стене самоклеющимся слоем. При этом поверхность с фольгой будет направлена внутрь помещения.
2. К следующему этапу работ можно приступить только через час — дайте клею как следует схватиться.
3. Необходимо последовательно соединить между собой листы ИК-пленки.
4. Нанесите на обратную сторону пленки клей, используя шпатель или кисть.
5. Прикрепите ИК-пленку к полистиролу и оставьте на 2 часа.
6. Присоедините к конструкции электрошнур с вилкой и термостат.
7. Задекорируйте обогреватель с помощью куска натуральной ткани и декоративных уголков.

В видео ниже мастер показывает, как собрал обогреватель из кусков ИК-пленки.

Газовый обогреватель своими руками

Данный прибор будет отапливать помещение и за счет конвекции, и за счет ИК-излучения.

Вот что понадобится для его изготовления:

• газовые горелка и вентиль;
• хозяйственное сито полусферической формы;
• лист оцинкованной стали;
• стальная сетка.

Прибор делается по следующей схеме:

1. Из листа оцинкованной стали посредством ножниц по металлу надо вырезать две заготовки, имеющие вид круга (диаметр должен соответствовать диаметру хозяйственного сита) с «ушками».
2. К одной из заготовок нужно с одной стороны прикрутить болтами газовую горелку. Далее нужно отогнуть «ушки» этой заготовки в противоположную от горелки сторону и прикрутить к ним полусферическое сито так, чтобы горелка оказалась внутри него. Сито играет ту же роль, что и «ловушка» для тепла в свечном обогревателе.
3. Теперь нужно взять металлическую сетку и прикрепить ее в виде цилиндра к тем же «ушкам», так чтобы сито с горелкой оказалось внутри. В качестве крепежных деталей следует использовать заклепки. Теперь сетка с прикрепленной к ней круглой заготовкой напоминает кастрюлю, в которую уложены горелка и накрывшее ее полусферическое сито.
4. Накрываем «кастрюлю» второй заготовкой, отогнув ее «ушки» вверх. К этим «ушкам» приклепываем верхнюю часть сеточного цилиндра.

Обогреватель готов. Остается подсоединить к горелке шланг от линии газоснабжения.

Периодически имеются перебои с отоплением, а обогревателя нет? Свечной обогреватель можно быстро изготовить своими руками, к тому же без существенных затрат.

Какие нюансы нужно учитывать при выборе керамического обогревателя, вы узнаете в этой теме.

Как собрать обогреватель

При окончании подготовительных работ, можно сооружать данное устройство. Для начала мы обрабатываем внутреннюю сторону стеклотекстолита наждачной бумагой, после сделать отступ (по два см), и по бокам (по три см). После берем лист, к которому непосредственно будем крепить проволочные спирали и рассчитываем непосредственно количество завитков.

После укладываем проволоку по уже готовой схеме, стараемся сильно натягивать проволоку.

После укладки 5-7 витков, закрепляем все бумагой проходим клеем. Удаляем спички, подровняем элементы закрепим бумагой. Края завитков фиксируются клеем и полосками из бумаги.

После в отверстия вставляются заклепки из металла, и наматывается на конец проволочного материала. Главное рассчитать проволоку, что бы правильно все закрепить

Закрепляем шайбами, это очень важно, чтобы проволока не соскочила. Так создается самодельный обогреватель

https://www.youtube.com/watch?v=gQs5NKd7R0o

Требования к устройству

Переносное устройство, предназначенное для обогрева маленького помещения, довольно функционально по своей области применения.

Схема и общий вид электрического обогревателя для гаража.

Его можно использовать для обогрева гаража или чтобы поддерживать тепло палатки во время походов в холодное время года. Кроме того, устройство, созданное своими руками, подойдет для дачников и огородников, являясь полезным приобретением для создания комфортных условий выращивания растений в теплицах, особенно учитывая наши климатические условия с неожиданными перепадами температур.

Те, кто желает своими руками сконструировать обогреватель, не всегда возьмутся за данную работу, особенно если дело касается приобретения дорогих материалов для создания агрегата. Поэтому обогреватель должен быть выгодным и отвечать таким требованиям, как хорошая продуктивность, безопасность при использовании, особенно в условиях туристической палатки и гаража, где имеются горючие вещества, удобность, компактность и небольшое потребление энергии. Так как сделать обогреватель самостоятельно?

Большинство самодельных устройств во многом копируют механизм заводских вариантов. Исходя из этого, самодельный обогреватель для гаража или палатки можно сделать, опираясь на одну важную деталь — термопленку. Тепло, создаваемое ей, не будет направлено на нагревание воздуха. Вырабатываемое тепло будет направлено на сами предметы гаража, от которых тепловая энергия передается далее, в окружающую среду. Таким образом, обогреватель, созданный своими руками, не будет работать в холостом режиме, так как выработанное тепло передается на рядом находящиеся предметы. Лишь небольшая часть энергии расходуется при передаче тепла через воздух. Поэтому самодельный обогреватель для гаража обойдется недорого, так как он будет потреблять малое количество энергии, а отдавать максимум. Что необходимо для создания обогревателя?

Для изготовления обогревателя вам понадобятся материалы и инструменты: 2 прямоугольных стекла, парафиновая свеча, фольга, герметик, кабель, эпоксидка, паяльник.

Материалы и компоненты для изготовления обогревателя своими руками могут найтись даже дома, поэтому, чтобы сделать обогреватель для гаража, не потребуется много времени. Но в дальнейшем может понадобиться мультиметр, чтобы сделать диагностику устройства на предмет работоспособности, поэтому его стоит либо приобрести, либо позаимствовать у друзей, если таковой у них имеется в наличии.

Список необходимых компонентов:

1. Два куска стекла прямоугольной формы, которые должны иметь одинаковые размеры. Необходимая площадь для каждого из них составляет 20-25 кв. см.
2. Свеча из парафина.
3. Кусок алюминиевой фольги.
4. Герметик.
5. Двужильный силовой кабель, имеющий при себе вилку.
6. Ножницы, которые потребуются для нарезания фольги.
7. Эпоксидный клей.
8. Паяльник.

Кроме того, не лишним будет запастись ватными тампонами, которые могут пригодиться для удаления сажи, и тряпочкой для очищения стекла.

Погреб

Подмороженная картошка чернеет и теряет вкусовые качества, просто не хранится. Небольшой самодельный обогреватель не даст продукции замерзнуть.

Автор изобретения рекомендует использовать силовую часть от стабилизатора напряжения на микросхеме КРЕН12А. Силовой транзистор и пара резисторов плотно монтируются на радиатор из листового алюминия. Смысл – передать металлу максимум тепла. Монтаж резисторов проводится на специальный теплопроводный гель. Средством, к примеру, смазывается контактная площадка процессоров в персональных компьютерах.

Подложку из текстолита возможно не использовать, проведя электрические соединения медью. Последние для надежности приклейте на алюминиевую пластину, самодельный обогреватель готов. Питание осуществляется напряжением 25 В постоянного тока.

По словам автора, транзистор быстро нагревается до 75 градусов Цельсия. Греются и резисторы, предусмотрительно смонтированные на специальный гель. Температура самодельного нагревателя достигает 50 градусов. Если разместить под лотком для картошки, выделяемого тепла хватит, чтобы предотвратить промерзание сельскохозяйственной продукции.
