Необходимые материалы

Кирпичная отделка каминов и печи

Для изготовления небольшого камина вам понадобится:

• Кирпич. При расчете количества материала не забывайте учитывать 10% отходов и бой;
• Крупнозернистый песок. Перед использованием песок просевается и промывается с целью удаления мелкого мусора;
• Глина. Чтобы построить качественный камин вам понадобится синий сорт глины;
• Несколько ведер щебня;
• Арматура длиной 1 м и диаметром 10 мм в количестве 10 штук.

Совет: перед началом строительства нарисуйте схему кладки на бумаге. Старайтесь четко придерживаться размеров кирпича и комнаты на чертеже. Также не забывайте учитывать схему кладки дачи.

Кладка камина + инструкция и видео

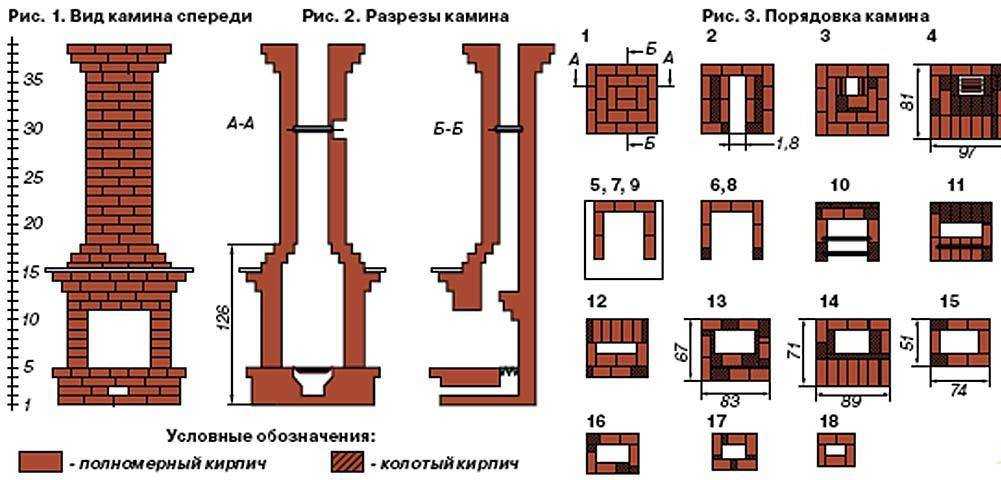

Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.

Кладка кирпичного камина — фото

До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.

Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.

1. Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.

2. Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.

3. Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.

4. Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.

5. Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.

6. Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.

7. выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к отделке камина.

Фундаментное строительство

Простой камин углового типа (собственными руками), подробная инструкция по возведению которого предоставлена в публикации и должна вам помочь, должен владеть основанием. Основание необходимо выполнить больше самого камина на 90 мм. Перед устройством фундамента нужно вырыть котлован, глубина которого составляет 600 мм. Днище ямы трамбуется, на него высыпается песок (толщина слоя 110 мм), после этого его необходимо полить водой и опять уплотнить.

Сверху сыпется щебень, который тоже отлично трамбуется. Его толщина должна быть аналогичный, как в случае с песком. На щебень ложится сетка армирующая. Под стенами необходимо установить асбестовые полосы, которые будут защищать поверхность от перегрева. С наружной стороны фундамента необходимо установить опалубку.

Если форма основания будет круглой, то для опалубки можно применять листы металла толщиной в 2 мм. С наружной стороны лист следует подпереть стойками из кирпичей.

После переходите к изготовлению раствора — для первого слоя бетон выполняется грубым, а состоять он будет из гравия, песка, и также цемента. Как лишь первый слой схватится, можно заполнить оставшееся пространство, которое заливается смесью из песка и цемента. Поверхность плиты ровняется и оставляется до высыхания. Как только бетон будет готов, поверхность его необходимо покрыть 2-мя слоями из рубероида.

Технология кладки камина своими руками с порядовыми схемами и чертежами

Несмотря на доступность и обилие предложений компактных и быстрых в установке стальных и чугунных каминных топок, традиционные кирпичные камины, строительство которых требует немалых затрат труда и времени, продолжают привлекать современных «огнепоклонников», предпочитающих традиционный массивный открытый очаг ручного изготовления массовому заводскому изделию. По разным причинам хозяева частных домов отдают предпочтение массивному кирпичу, одних привлекает дизайн, других основательность конструкции, третьих — то, что в отличие от быстро остывающего металла, обожжённая керамика сохранит тепло горящих поленьев и угольев долгие часы. Кладка каминов — весьма ответственный технологический процесс, ведь ошибки в устройстве кирпичного очага недопустимы, «малой кровью» огрехов печника не исправить.

Начинаем с фундамента

Главное правило при строительстве камина: фундамент надо сделать надёжным. А это значит, что возводят его раздельно от здания, иначе неравномерная усадка приведёт к трещинам каминных стенок. Появится угроза безопасности, ведь могут повредиться топочная часть и дымоходный канал.

Когда сооружение ставят рядом с несущей стеной, между фундаментами дома и камином просыпают песочную прослойку. Верхний уровень фундамента сравнивают с полом.

Углубление в грунт делают не слишком глубоким. Если грунт подвижный, следует сделать песчано-гравийную прослойку не менее 50 см толщиной. Она будет играть роль компенсатора при капиллярном подъёме грунтовых вод. Это своеобразная гидроизоляция основания и каминных стен.

Для заливки берут бетон М150. Выполняют в обязательном порядке армирование. Опалубка получится крепкой, если её сделать из досок либо фанеры, скрепив саморезами. По параметрам фундамент должен быть габаритнее, чем само строение, минимум на 0,1 м с каждой стороны. На чертеже камина обычно указывают требуемые параметры фундамента.

Поверх бетона необходимо уложить рубероид, который не даст «тянуть» влагу из грунта. После этого можно делать разметку и начинать кладку, строго придерживаясь схемы.

Из чего состоит камин?

Так как камин – опасный агрегат, неправильная установка которого может нанести существенный вред здоровью всех домочадцев, к его возведению необходимо отнестись со всей серьезностью и ответственностью

Многие из тех, кто решил изготовить устройство своими руками, уделяет все внимание внешнему виду конструкции, но правильнее будет грамотно подойти к устройству камина изнутри

Одной из главных составляющих устройства считается топка. Несмотря на кажущуюся внешнюю простоту ее возведение должно быть тщательно продумано и с точностью до миллиметра выполнено. Для этого необходимо знать, из каких частей топка состоит и как используется.

Основание

Как правило, изготавливается из камня либо кирпича, а если конструкция стальная, ее основание выполняется из чугуна. Делается это для того, чтобы оно не деформировалось под действием больших нагрузок и высоких температур.

Стенки

Стенки топки выполняются также из стали или кирпича, а в некоторых открытых моделях могут вовсе отсутствовать. Выбор материала будет зависеть только от предпочтений владельца строения.

В случае, если принято решение возводить кирпичную топку, при ее изготовлении задняя стенка наклоняется, а боковая расширяется. Такая схемапозволяет конструкции максимально отдавать тепло помещению.

Дымосборник

Предназначение данной части камина – выведение угарных газов и дыма наружу. Дымосборник может изготавливаться как часть топки, но может возводиться как отдельный элемент конструкции.

Колосниковая решетка и зольник

Колосниковая решетка.

Колосниковая решетка предназначена для того, чтобы обеспечить подачу кислорода к дровам и удалять продукты горения в специальную нишу, которая имеет название зольник.

В классических моделях зольник располагается под решеткой и перекрывается специальной заслонкой для регулирования тяги. Однако существуют и такие модели данной части топки, которые изготавливаются в виде выдвижной коробки, которую с легкостью можно извлечь и очистить от скопившейся золы.

Шиберная заслонка

Шиберная заслонка.

Данный элемент ставится для того, чтобы при необходимости перекрыть дымоход. Благодаря ему топливо в камине медленно тлеет и не разгорается, при этом тепло продолжает выделяться, а необходимость в частом подкидывании дров отпадает.

Виды печей-каминов с дымоходом: чертеж и схема

Распространены несколько основных планов печей-каминов, которые располагаются в помещении, например, в частном доме.

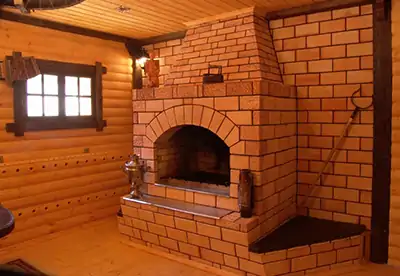

Фото 1. Отопительная печь-камин из красного кирпича установлена в просторном помещении деревянного дома.

В качестве первого варианта рассматривается печка с большой лежанкой, которая представляет собой довольно крупную постройку, не подходящую для небольших домов.

Однако такая конструкция имеет ряд своих преимуществ:

Может выполнить функцию обогрева помещения. Если система дымовых каналов в такой печи сделана с учетом необходимости обогрева нескольких комнат, то от дымохода могут отапливаться также и помещения, которые расположены вдоль самого дымоотвода.

Фото 2. Чертеж простой отопительной кирпичной печи-камина с порядовкой и указанием размеров в миллиметрах.

• В случае строительства конструкции с камерами для приготовления пищи, печка может заменить кухонную плиту или, в случае возникновения проблем с газоснабжением, выступать основным средством для приготовления различных блюд.
• При необходимости, лежанка, возведенная в качестве пристройки к печи, может быть использована как дополнительное спальное место с обогревом.
• Создание двух топок в такой конструкции позволяет отапливать только ту часть, которая необходима в конкретный момент времени, а использование обеих топок увеличивает теплоотдачу постройки.

Схема подобного сооружения выглядит следующим образом:

два поддувала с дверками, расположенными под топками – одно под камином, другое – под печью;

Фото 3. Схема многофункциональной кирпичной печки-камина с варочной поверхностью и второй топкой. Слева показано расположение дымовых каналов.

• дымовые каналы для каждой топки, которые, при желании, могут быть объединены в один дымоход;
• топка печи и собственно каминная часть, которые, при необходимости, могут быть выведены на противоположные стороны конструкции и, таким образом, будут располагаться в разных частях дома;
• дымоход, который может идти через несколько помещений.

Важно! Большие габариты конструкции возникают из-за создания полноценной лежанки

Пристенная отопительная печка из кирпича

Этот вариант печки представляет собой довольно компактную конструкцию, предназначенную для отопления, а также для создания уюта. Она занимает гораздо меньше места в помещении, но для приготовления пищи ее использовать проблематично.

Ключевая особенность такого устройства – и камин, и собственно печка.

Они объединяются в конструкцию, которая может, при необходимости, топиться и играть роль обогревающего приспособления сразу на два помещения, к смежным стенам которых оно присоединено.

Чертеж такой конструкции выглядит следующим образом:

• поддувало под печной топкой с системой дымовых каналов для отведения лишних газообразных продуктов горения;
• топка с колосниковой решеткой и зольником;
• топка камина с порталом и системой дымовых каналов для отведения дыма в дымоотвод;
• дымопровод в виде единой трубы.

Справка! Варочная поверхность в такой конструкции отсутствует, что не позволяет готовить на ней. Печные каналы от каждой топки лучше объединить в один дымоход, что никак не ухудшит тягу, но позволит сэкономить на материале.

Вариацией подобной конструкции может служить печка-камин, у которой в основании лежит квадрат. Прибором зонируют помещения, если перед ним ставится такая дизайнерская задача.

Чем отличается многофункциональная печь для отопления

Этот вид отопительной конструкции представляет собой сложную конструкцию, которая отвечает сразу нескольким задачам:

• обогрев помещения (может использоваться как в качестве самостоятельного отопительного прибора, так и в комплексе с имеющимися газовыми агрегатами);
• приготовление еды, при условии монтажа соответствующих приспособлений в такую конструкцию;
• декоративная задача при использовании камина.

По своим габаритам конструкция отличается тем, что может быть как очень большой (например, в случае, когда к ней пристраивается лежанка), так и относительно компактной (если используется ограниченное количество приспособлений для приготовления еды).

Ее схема выглядит следующим образом:

• поддувала для печной и каминной топки;
• под камином можно расположить нишу для просушки дров;
• система дымовых каналов от каждого приспособления для приготовления пищи (если они топятся самостоятельно);
• дымоотвод (может быть один на все топящиеся части печи, иногда конструируют самостоятельный элемент для каждой части).

Внимание! При расположении такой конструкции в доме лучше всего разместить ее каминной частью в гостиную или спальню, а топкой печи и приспособлениями для приготовления пищи – в сторону кухни

Подробная инструкция и порядовка

Построить камин своими руками легче, если есть подробное описание и фото каждого этапа монтажа. Существует несколько этапов, которых придерживаются при строительстве. Выполняя работы шаг за шагом можно сложить дачную печь-камин своими руками.

Создание чертежа

Независимо от формы и конфигурации конструкции, первое что делают – это создают эскиз и чертеж будущего камина. Придерживаясь масштабов на листочке рисуют конструкцию, с указанием всех элементов устройства

Важно на этом этапе выбрать облицовку. Например, если наружную часть планируют расшивать, то понадобится керамический красный кирпич. А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант

А если облицовку будут осуществлять плиткой, то выбирают более экономный вариант.

Что такое каркасные дома и из чего их строят

Подготовительные работы

При монтаже камина в жилой комнате заранее укрывают всю мебель и пол полиэтиленовой пленкой. Если помещение не жилое, то это не делают, а после строительных работ, просто тщательно все вымывают и убирают.

Следующий шаг – возведение фундамента, от которого зависит надежность конструкции. Фундамент делают отдельным для камина, а не используют общий с домом. Если возведение делают в жилом доме, то удаляют аккуратно пол в том месте, где планируют строить камин. Его делают на 6 см больше, чем сама конструкция.

Вырывают яму глубиной 60 см, засыпают щебнем на 15 см, заливают ее и формируют основание. Фундаменту дают 7 дней для просушки. Перед возведением камина, сперва кирпичи выкладывают без использования раствора, в сухом виде.

На заметку!В процессе выкладывания кирпичей «насухо» каждый камень нумеруют. Это позволит построить камин быстрее.

Выкладывание камина

Как только фундамент подсох, выкладывают в два слоя рубероид. Для первого ряда кладки в раствор добавляют цемента в соотношении 20% от общего объема раствора. Первый кирпичный ряд кладут ребром. Равность диагоналей определяют с помощью рулетки.

Сплошные ряды строят с использованием мастерка. Дымоход и топливник возводят вручную. Раствор наносят на середину кирпича. При лишнем растворе его убирают влажной тряпкой сразу, до его высыхания.

После основания делают топливник. На дно выкладывают колосниковую решетку, затем возводят ряды топливника и крепят дверцу топливной камеры. Чтобы ее надежно зафиксировать, дверцу насаживают на металлический ус и закладывают между рядами. Поддувало строят на пятом ряду.

Следующий шаг – арка. Независимо от дизайна камина, при строительстве арки используют уголки из стали. На них крепят кирпичи, а при облицовке они прячутся. При возведении арки кирпичи ставят клином.

Возведение дымохода

От качественно построенного дымохода зависит будет попадать дым в помещении или нет. Если дымоотводный канал круглой формы, то тяга лучше, а если квадратная – хуже. Стенки делают гладкими, чтобы не образовывалась сажа и дым легко проходил через трубу. Сам дымоход делают вертикальным, реже под наклоном. При этом угол наклона не больше 30 °С. Размер трубы зависит от размера конструкции и выходного канала. Минимальное сечение 14х27 см. На верху дымохода устанавливают колпак, который защищает его от попадания осадков и других деталей.

Облицовочные работы

Если строят обычный или мини-камин своими руками, то завершают его облицовкой. Украшают наружную часть конструкции несколькими способами:

1. Штукатурка. Сперва натягивают сетку, устанавливают П-образные скобы. Для защиты от коррозии наносят олифу. Первый слой в 5 мм штукатурки наносят на теплую стену. Второй слой наносится после высыхания первого. Густоту слоя делают гуще, чем предыдущий. Третий слой делают с толщиной до 15 мм.
2. Окраска. Используют меловой или клеевой раствор.
3. Гипсокартон. Он дает камину прямоугольные формы. Сперва делают каркас из металла, а на него зашивают гипсокартон.
4. Декорация.

На заметку!При окраске наружной части камина в белый цвет в краску рекомендуют добавить синьки. Тогда краска будет более белоснежной.

С помощью облицовки прячут огрехи, что возникли в процессе кладки. При качественной работе облицовку можно и не делать.

Работа конструкции

Так как кладку конструкции делают влажными кирпичами, прежде чем растапливать камин, его нужно просушить. Делают это на протяжении 6-7 дней. Открывают топочную дверцу и зольной камеры. Затем камин распаляют для просушки, но до максимума температуру не доводят. На протяжении второй недели конструкцию прогревают каждый день, при этом не доводя температуру до максимума.

Кладка камина из кирпича своими руками — инструкция.

Закладка фундамента камина.

Строительство камина начинается с закладки фундамента, поэтому, прежде всего, важно правильно определить размеры фундамента под строящийся камин. Нужно заметить, что каминный фундамент не должен связываться с фундаментом дома

После этого делаются наброски плана камина на цокольном уровне, далее необходимо его совмещение с планом по периметру трубы и топки. Ширина фундамента должна совпадать с шириной лицевого ряда цоколя, к этой величине должны быть добавлены 4-6 см.

Сначала вырывают яму с размерами, превышающими размер фундамента под сам камин на 10-15 сантиметров, с глубиной котлована 60 см. При изготовлении фундамента может быть использован кирпич или пенобетон. Затем на дно котлована засыпают 10-15 см щебня, после чего этот слой утрамбовывают и осуществляют проверку горизонтальности основания.

Непосредственно выкладка камина.

Затем начинается выкладка камина. Кладка первого ряда осуществляется ребром, причем, лучше выкладывать его на раствор, добавляя цемент. В процессе кладки должны постоянно проверяться геометрические размеры камина с помощью угольника. Также должна соблюдаться вертикальность углов при помощи отвеса и горизонтальность всех рядов при использовании уровня.

Перед укладкой кирпичи опускают в воду и держат, пока не выйдут все пузырьки. При невыполнении данного действия кладка будет непрочной. Выкладку сплошных рядов лучше проводить с помощью кельмы или мастерка. Кладка топливника и дымосборника должна осуществляться руками.

Необходимо проводить сверку всех рядов с порядовками, отмечая все ряды мелком или карандашом. Затем необходимо провести удаление выступившего раствора со стенок каналов, дымосборника и топливника.

Выкладка криволинейной поверхности свода и дымосборника осуществляется путем постепенного напуска кирпичей, составляющего 6 см. Далее проводится перекрытие портальных отверстий с помощью кирпичных перемычек разного типа, — клинчатых, сводчатых и арочных.

Можно провести отделку камина. В том случае, когда кладка камина осуществлялась в пустошовку, швы должны быть расшиты. Если при выкладке камина использовался непривлекательный кирпич, или он со временем разонравился, можно провести покраску без закрашивания швов, при этом используя 2-3 цвета. Кстати, вот моя статья о том, как сделать угловой камин своими руками.

Готовые схемы-порядовки

1. Угловой камин из кирпича, как правило, устанавливают в небольшой гостиной или спальне, ведь он экономит пространство, при этом эффективно обогревая его. Схема кладки такого камина представлена на рисунке.Размеры камина – 1х1 метр. Внешние стенки выполнены из керамического красного кирпича (2 сотни штук), топка – из огнеупорного кирпича (1 сотня штук). Кроме того, вам понадобится глина и песок, цемент, бетон для фундамента.

   Пошаговая схема порядовки камина из кирпича — фото

2. Самая простая схема камина из кирпича для начинающих печников – настоящее спасение, ведь для установки этого очага вам потребуется совсем не много материала, при этом он способен обогреть достаточно большую комнату – до 35 квадратных метров. Габаритные размеры такого камина – 65х115 см, количество керамического кирпича – около 250 штук, шамотного кирпича понадобится около 100 штук. Также приготовьте два мешка печной глины, три-четыре мешка сухого песка, немного цемента. Еще вам понадобится трубная заслонка и стальной уголок для свода топки. Порядовка камина из кирпича «для новичков» представлена на рисунке.

   Простая схема выкладки камина из кирпича

3. Для большой гостиной в классическом стиле необходим солидный английский камин. Чтобы сложить такой очаг, нужен опыт работы с кирпичной кладкой и четкое следование схеме.

Необходимые материалы:

• красный керамический кирпич – 300 штук;
• шамотный кирпич – 130 штук;
• глина печная или огнеупорная кладочная смесь – пара мешков;
• песок карьерный – 4 мешка;
• цемент – 1 мешок;
• металлический уголок и стальная полоса – 3 отрезка по 1 метру;
• печная дверка для прочистки дымохода;
• печная заслонка.

Схема камина из кирпича в английском стиле и его размеры приведены на рисунке.

Схема английского кирпичного камина с прямым дымоходом — фото

Общие приемы кладки каминов очень похожи, поэтому в статье рассмотрен самый сложный вариант – английский камин из кирпича с косой вытяжкой. О том, как сложить угловой камин из кирпича, вы можете узнать из статьи об угловых каминах, а кладка простого камина для новичков не должна вызвать затруднений, если вы внимательно изучите наши рекомендации.

Требования к фундаменту камина

Устойчивость камина зависит не только от кладки, но и от надежности его основы. Фундамент для камина необходимо заливать отдельно от фундамента здания, в противном случае при сезонных сдвигах грунта возможны повреждения очага и дымохода. Если камин устанавливают у несущей стены, между ленточным фундаментом дома и основанием камин делают компенсационную подушку из песка – засыпают его между фундаментами и проливают водой.

Высота основания под камин должна быть такой, чтобы первый ряд кладки находился на уровне чистового пола. Котлован под фундамент может быть неглубоким, при этом на пучинистых грунтах обязательно выполняют песчано-гравийную подушку толщиной не менее 0,5 метров. Слой песка и гравия компенсирует сдвиги грунта и предупреждает капиллярный подъем воды из него, что обеспечивает гидроизоляцию самого фундамента и стенок камина.

Фундамент заливают из бетона М150-М300 с обязательным армированием. Опалубку делают из досок или фанеры, скрепляя щиты саморезами. Размер заливаемого фундамента должен превышатьразмеры камина с каждой из сторон на 10 см. Чертежи каминов из кирпича, как правило, содержат нужные размеры, и при заливке фундамента можно смело их использовать.

После заливки фундамента следует выдержать бетон до набора критической прочности примерно 5-7 суток, после этого можно приступать к разметке и кладке камина, предварительно уложив двойной слой дополнительной гидроизоляции – рубероида.
