Колосник для печи: виды, размеры, правила установки

Конструкции современных печек всё время совершенствуются, изменяются, дополняются. Однако есть элементы, без чьих функций обойтись сложно. В пример можно поставить колосники для печи (решётка).

Колосниковая решётка – это деталь топочной камеры, которая поддерживает поленья, уголь, топливные брикеты. Через щели в ней зола опадает вниз, высвобождается место для свежей порции топлива. Существуют разные конструктивные решения этих элементов, их выполняют из разных материалов. Из статьи вы узнаете, как выбрать и как правильно поставить колосник в печь.

Чугунный колосник для печи плоский

Зачем нужен?

Как уже стало ясно, колосник – это решётка, позволяющая воздушному потоку проникать прямо к очагу горения внизу, а золе удаляться через отверстия в специально отведённое для неё место. Так для чего нужны колосники в печи? Установка колосника в печи позволяет решить ряд задач:

Разделяет топочную камеру на две зоны – саму камеру горения и нишу для золы.
Применяется для размещения и сушки топлива.
Осуществляет распределение воздушного потока из зольника .
Способствует хорошей тяге.
Вкупе с дверцей даёт возможность контролировать и регулировать пламя.

Выполнять колосник, который предназначен для установки в печку, можно не из любого металла. Так как он постоянно находится в среде высоких температур и под воздействием кислорода, он может очень быстро начать окисляться. Достаточно долгое время продержаться в данной среде может лишь чугун

Особенности конструкции и типы

Колосниковая решётка представляет собой решётку с раздельными элементами, выполняющими функцию поддержания топлива в топочной камере. Исходя из конструкции, принято выделять следующие её типы:

1. Плоская плиточная решётка. Данный колосник для печи является самым распространённым. Используется также в котлах и каминах. Его отличие в определённых габаритах. Этот нюанс нужно учитывать при кладке печки вручную. Для монтажа в прибор отопления требуется установочная площадка. Должен легко выниматься, а зазор должен составлять минимум 50 мм. Ведь практически все колосники выполняются из чугуна, а при расширении он может нанести вред топочной камере и зольнику .
2. Балочная решётка. Этот колосник чугунный для печи является наборным. Число элементов должно соответствовать габаритам топки. Балочный вариант является наилучшим для обустройства нестандартной печи, выполненной вручную. Однако необходимо помнить про стандарты его длины.

Балочная решетка для печи

1. В форме корзинки. Такие колосники могут применяться в топках открытого типа. В последнее время их довольно редко устанавливают, потому что прибор отопления данного типа потерял свою актуальность.

Колосник в форме корзины

Подвижная решётка. Главная функция в данном случае заключается в ограничении размеров зазора между колосниками через сдвиг подвижной части в горизонтальной плоскости. Это довольно удобно для осуществления автоматической работы печек длительного горения.

Конструкция подвижного колосника

Какие функции выполняют колосники для печей

Этот элемент печной фурнитуры позволяет добиться качественного горения топлива и поддерживать его, пока топится печь.

Когда одна порция дров или угля прогорает, зола ссыпается, и верхний слой топлива смещается на решетку, где лучше обдувается поступающим из зольника воздухом и интенсивнее горит. Благодаря наличию колосников упрощается задача просушивания влажного топлива.

От конструкции элементов зависит эффективность работы печи, а от материала, из которого они изготовлены, – долговечность

Важно также правильно установить решетку, чтобы она полноценно выполняла свои функции

Для изготовления печной фурнитуры чаще всего используют чугун и жаропрочную сталь. Колосники постоянно подвергаются воздействию пламени, поэтому лучше отдать предпочтение чугуну, т.к. он более прочный.

Топки печей различаются по размерам, бывают разных форм, поэтому производители изготавливают печное литье всех возможных конфигураций. Для нестандартных топок тоже можно найти подходящую модель. Колосники могут быть:

Цельные. Монолитные модели, которые нельзя разобрать. Существуют различные типоразмеры, при выборе следует ориентироваться на площадь топки.
Наборные. Состоят из отдельных элементов. Это своеобразный «конструктор», который можно собрать самостоятельно и получить решетку нужного размера.

Стальные колосниковые решетки делают цепными (напоминают ленточные транспортеры) или трубными (охлаждаемые модели, выполненные из труб).

Чугунные бывают нескольких видов:

Плиточные. Это прямоугольные модели, которые устанавливают в твердотопливных котлах, отопительных печах, каминах. Они универсальны, главное, правильно выбрать типоразмер.
Корзинные. Хороший вариант для открытых очагов, предназначенных для приготовления пищи, но поскольку они практически не используются, конструкция морально устарела.
Балочные. Свое название получили из-за внешнего сходства со строительными балками. Это наборные конструкции, состоящие из одинарных или двойных элементов. Хорошо подходят для сборки колосниковых решеток нестандартных размеров.
Подвижные решетки. Подвижными они называются из-за особенностей конструкции, позволяющих менять величину просветов. Решетки этого типа чаще всего выбирают для печей длительного горения.

Конструкция подвижной решетки. Элемент под номером 1 – тяга, 2 – горизонтальная ось вращения, 3 – собственно решетка.

Решетку нужно брать с таким расчетом, чтобы прутья выдерживали максимально возможный вес одной порции топлива. Уточнить, сколько способна выдержать конкретная модель, можно у продавца.

Если есть сомнения, проконсультируйтесь со специалистом.

Чтобы решетка хорошо очищалась от золы, просветы должны занимать не менее 40% площади всей конструкции. Если их меньше, топка будет работать менее эффективно, т.к. количества поступающего воздуха не хватит для интенсивного горения. При недостаточной вентиляции могут скапливаться газы. Если же площадь просветов больше, то вместе с золой в зазоры будет ссыпаться и непрогоревшее топливо.

Металлы расширяются при нагреве, поэтому устанавливать колосники нужно с минимальным зазором в 5 мм со всех сторон. В топке нужно стесать уступ, на который укладывают решетку кромками. В кирпичной печи место расположения обычно выбирают на один кирпич ниже дверцы топки. Это нужно, чтобы горящие угли не выпадали на пол.

При монтаже нежелательно плотно вмуровывать колосники. Разные материалы при нагревании расширяются в разной степени, поэтому слишком прочная неподвижная фиксация металлического элемента может закончиться деформацией металла или трещинами в кладке. Уложив решетку, пазы плотно заполняют песком без цемента.

Подводим итоги

Лучший материал для колосников – это чугун. Он надежен и долговечен, его можно устанавливать в кирпичные и даже стальные печи.
При выборе решетки нужно учитывать вес топлива и площадь зазоров. Монолитные модели проще в установке, а наборные хорошо подходят для сборки решеток нестандартных размеров.
При установке обязательно оставляйте зазоры на расширение металла и не заливайте пазы цементом.

Если вы учтете все эти нюансы, новая колосниковая решетка прослужит десятилетия, и вам не нужно будет думать о ее замене.

5 Как установить колосники для печи своими руками

Обратите внимание! Если сечение прутьев решетки треугольное, то класть ее нужно треугольниками вниз

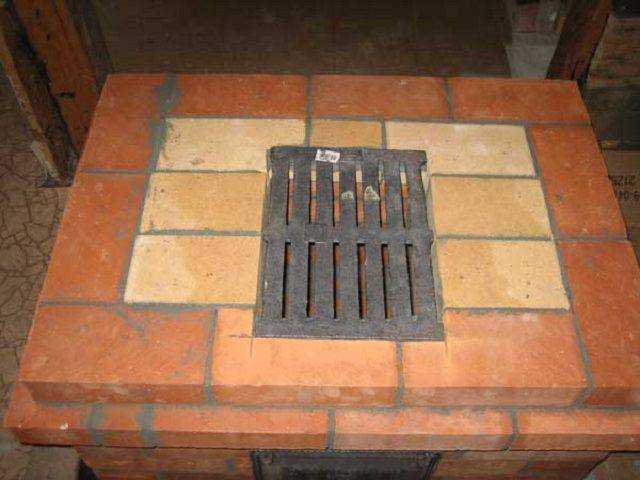

5.1 Плиточная решётка

Должно выполняться обязательное условие — наличие промежутка между внешним периметром колосниковой решётки и стенками топки не менее 5 мм. Если этот размер не будет выдержан, то чугунная решётка при нагреве может сильно расшириться и повредить топку.

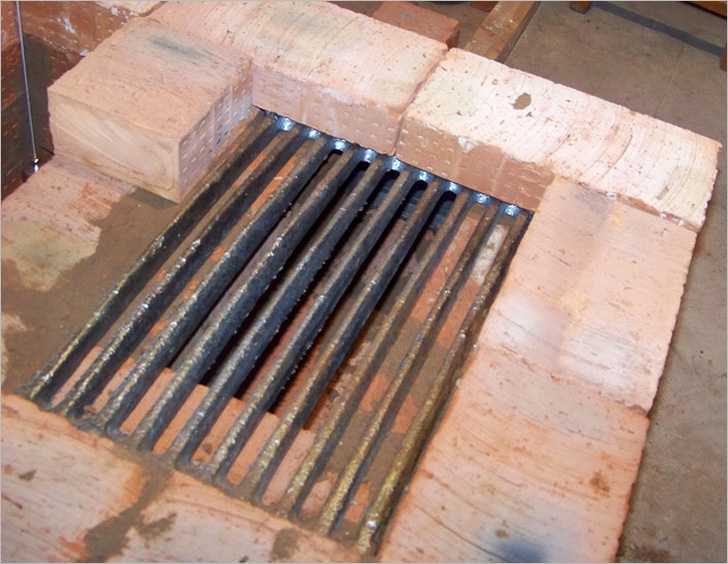

5.2 Балочная колосниковая решётка

Решётка состоит из набора отдельных колосниковых элементов. На противоположных сторонах монтажной площадки делают пазы, в которые вкладывают чугунные бруски. Такая система не совсем удобна при чистке колосников и сегодня эти конструкции практически не встречаются. Однако следует заметить, что при пользовании старинной печью это приемлемый вариант устройства колосниковой решётки.

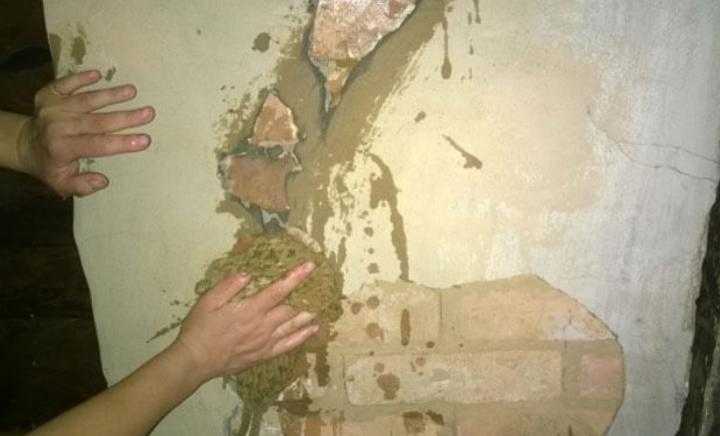

5.3 Подробности приготовления кладочного раствора

обычно для выполнения работ используется полнотелый кирпич марки М150 и более. В этом случае применяют глинопесчаный раствор, в котором пропорция глины и песка ориентировочно составляет один к двум. Такой раствор обычно используют и для декорирования очага керамической плиткой.
кладка тугоплавкого кирпича осуществляется на растворе из тугоплавкой глины с добавлением песка.
применение шамотного кирпича осуществляется на растворе из огнеупорной (каолиновой, бентонитовой) глины и шамотного порошка в пропорции один к трем — четырем.
дымовые трубы в области чердака выполняются на цементно-песчаном растворе.

5.4 Что необходимо для изготовления?

Изготовить колосник возможно своими руками. Из чего сделать колосник в печь? В качестве материала лучше использовать жаростойкую сталь, ведь работать с чугуном в домашних условиях невозможно. Для изготовления решетки вы можете использовать любые материалы, которые имеют жароустойчивые характеристики. Это могут быть арматура, уголок, стальные трубы или полоски метала.

Для изготовления колосников вам понадобятся:

метал, из которого будет выполнена решетка,
прутья из стали для создания перегородок;
линейка, инструмент для нанесения отметок;
болгарка чтобы разрезать материал;
сварка.

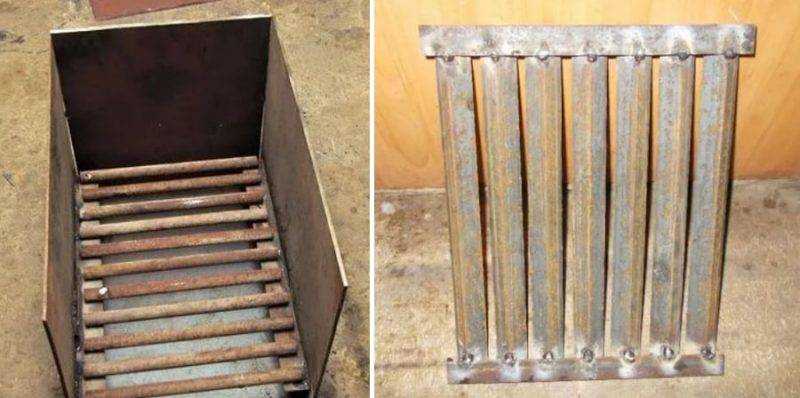

Из арматуры

Изготовить колосник из арматуры самостоятельно несложно. Достаточно выбрать нужную длину изделия и разрезать болгаркой арматуру. Необходимо определить количество полосок и учесть просветы для вентиляции.

Когда необходимое количество материала будет заготовлено, можно приступить к свариванию решетки с помощью прутьев.

Из уголка

Колосник для печи своими руками из уголка сделать еще проще, чем с арматуры. Для этого достаточно сварить между собой два уголка нужных размеров: одна сторона равняется ширине изделия, вторая длине. В итоге получится прямоугольная основа будущей детали. Решетку можно изготовить из арматурных прутьев или толстой сетки.

Если установка выполняется для кирпичной конструкции, в кирпичах понадобится сделать небольшой зарез. Для этого к габаритным размерам колосника нужно прибавить 1 сантиметр. Таким образом, конструкция при расширении не будет деформироваться и упираться с большой силой в кирпичи;
Расположите нижнюю часть так, чтобы она находилась ниже верхней части топочной камеры на 4-5 сантиметров;
Отверстия должны иметь достаточно большие размеры, в процессе эксплуатации не забиваться продуктами горения, распада;
Определите точные габариты живого сечения, так как оно напрямую влияет на срок эксплуатации устройства и самого колосника;
При сборке делается небольшой обязательный уклон в сторону топочной камеры. Таким образом, пламя в очаге будет прогорать полностью, постепенно и последовательно, а не все сразу.

Виды колосников

Колосниковую решётку изготавливают из разных по форме элементов, но только из чугуна и стали. Другие материалы не выдерживают частого прокаливания или слишком дорого стоят. В зависимости от конструкции, колосники разделяют на несколько типов:

плиточная решётка;
балочная колосниковая решётка
корзина;
мобильная решётка.

Плиточная решётка

Одним из самых распространённых типов колосников является плиточная решётка. Главная особенность данной конструкции заключается в соблюдении строго фиксированных размеров. Такая решётка рассчитана на монтажную площадку определённого размера. Должно выполняться обязательное условие — наличие промежутка между внешним периметром колосниковой решётки и стенками топки не менее 5 мм. Если этот размер не будет выдержан, то чугунная решётка при нагреве может сильно расшириться и повредить топку.

Балочная колосниковая решётка

Корзина

Корзина — это та же решётка, только с высокими бортами. Такой тип колосниковой решётки применялся в топках открытого типа, а сейчас такое оборудование практически не используется

Мобильная решётка

Подвижная система позволяет избегать ручного управления колосниковой решёткой. Конструкциями этого типа оснащены автоматизированные печи долгого горения.

Колосник — решетка

Колосник

Начнём с нижней детали топки, колосника, и колосникового горения. Колосниковое горение – вид сжигания дров, угля или другого топлива, при котором воздух для горения подаётся снизу. Чтобы движение воздуха было свободным, в дно топки встраивается специальный элемент – колосниковая решётка. Колосник может быть сварен из стальных элементов, вырезан из листа стали или отлит из чугуна.

Зачем нужен колосник? Эта деталь топки выполняет две основные функции: пропускание воздуха под дрова и удержание горящего топлива или его остатков внутри топки. Понятно, что именно форма решётки лучше всего подходит для выполнения этих задач.

На дно топки приходится высокая температурная нагрузка, ведь именно здесь размещаются раскалённые угли. Как правило, сильный нагрев рано или поздно приводит к изменению структуры металла и к деформации колосниковой решётки. Кстати, многие производителя считают колосники расходниками и на эти элементы топки не распространяется гарантия.

Сварные конструкции, сделанные из арматуры, уголков или полос металла, выходят из строя быстрее всего. Напряжение, существующее в местах сварки, существенно ускоряет изменение геометрии колосника. В этих точках часто происходит отрыв элементов решётки друг от друга.

Цельные стальные колосники более устойчивы к температурным воздействиям, они долговечнее и надёжнее сварных конструкций. При достаточной толщине металла (8-10 миллиметров) стальные колосники могут служить долгие годы.

Чугунное литьё встречается в печах наиболее часто. Чугунные решётки при правильной эксплуатации практически не прогорают. Если не заливать угли в топке водой, окисление чугуна (ржавление) и его деформация от высоких температур происходят очень медленно.

Чтобы колосник служил в вашей печи максимально долго, выполняйте несколько простых правил:

Колосник всегда должен быть сухим. Попадание влаги на нагретый металл провоцирует появление трещин и деформацию. Влажные от конденсата сталь или чугун тоже быстрее ржавеют и меняют свою форму. Особенно быстро ржавление происходит при наличии в топке остатков золы (при намокании образуют активные щелочные соединения, химически разрушающие сталь или чугун).
Поддувальное пространство под колосником должно быть чистым. Забитый золой зольный ящик препятствует поступлению воздуха в топку и снижает эффективность горения топлива. «Подушка» из золы способствует перегреву дна топки и разрушает колосники.
Во время топки периодически шевелите слой углей, образовавшихся на колоснике. При долгом интенсивном горении угли выше колосника могут забивать щели решётки и препятствовать прохождению воздуха и уменьшению температуры металла. Просто сдвигайте угли вдоль щелей решётки, чтобы возобновить движение воздуха в топку.

Что лучше использовать для прочистки дымохода?

Периодически нужно делать профилактику дымохода. Из него удаляется сажа и отложения смолы. Для этого существуют вот какие причины:

Внутренний просвет зарастает, из-за чего ухудшается тяга и, соответственно, уменьшается теплоотдача.
Если в дымоходе недостаточная тяга, то может возникать эффект обратной тяги. Вместо выхода на улицу дым будет возвращаться в помещение, а это причина отравления угарным газом.
Достигнув критического уровня, сажа загорается. По сути, внутри дымоходной трубы происходит микровзрыв. Во время горения выделяется много тепла и происходит нагревание до 1200 °С. Тогда дымоход требует капитального ремонта.

Чтобы осуществить профилактику состояния дымохода в числе прочего при небольших отложениях жгут осиновые или ольховые дрова. Печь нужно хорошенько протопить. Помимо дров используют и брикеты, имеющие специальный химический состав. Однако при условии, что внутри дымохода наблюдаются большие отложения сажи, выжигание смолы не поможет. Тогда механическая очистка труб неизбежна.

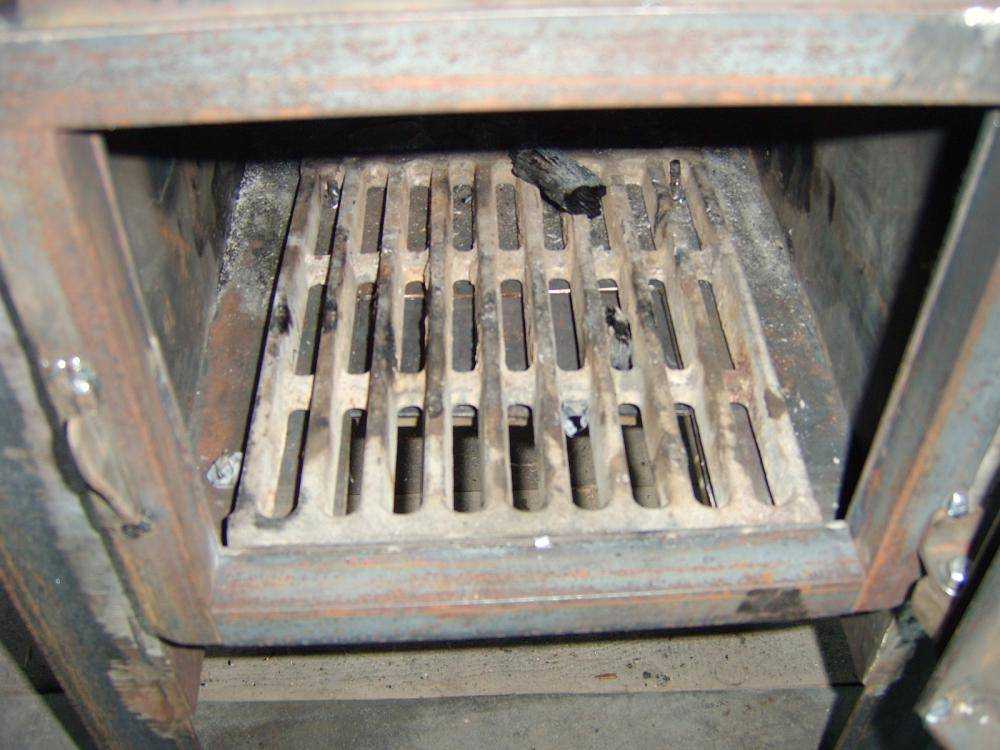

Чугунные колосники для печи

На протяжении веков внешняя и внутренняя конструкция печи менялась и совершенствовалась в целях повышения теплопродуктивности. Конструктивно могли измениться со временем такие элементы, как задвижка, плита, духовка, но неизменным при этом остается важный элемент очага – чугунный колосник для печи.

Конфигурация, габариты, стоимость колосника зависят от конструктивных особенностей печи, а также вида твердого топлива. Колосник – это решетка, установленная в топке, и разделяющая ее на две части: зольник и камеру сгорания. Он обеспечивает образование воздушного потока, поддерживающего процесс сгорания твердого топлива за счет естественной конвекции.

Задачи и виды

На печной колосник укладывается твердое топливо, а образующаяся при его сгорании зола ссыпается через отверстия решетки в зольник. Образующийся шлак не позволяет колоснику перегреваться. Колосниковая решетка обеспечивает качественную тягу снизу вверх, а совместно с дверцей печи позволяет регулировать силу и длительность пламени.

Для производства решеток используется чугун и сталь. Колосники из чугунного литья устанавливаются в печи и камины, поскольку не требует особых условий эксплуатации, отлично переносят высокие температуры. Стальные колосники используются преимущественно в промышленных цехах. Размеры чугунных колосников для печи, также как и вес, зависят от типа используемого топлива.

В зависимости от типа конструкции различают два вида чугунных колосников:

Цельный вид решеток не разбирается, подбирается индивидуально для печи в зависимости от размеров, которые имеет ее топка.

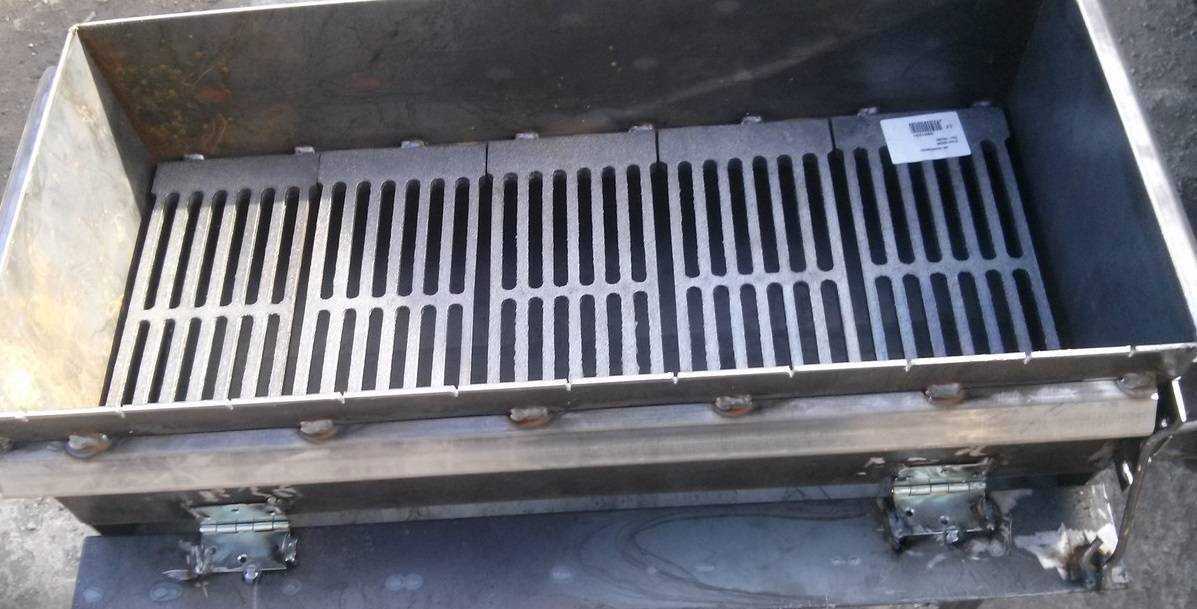

Наборные колосники состоят из определенного количества элементов, из которых можно собрать решетку требуемых габаритов.

Форма колосниковых решеток бывает четырех типов:

Плиточная плоская модель

Универсальная решетка плоской прямоугольной формы, подходящая для большинства твердотопливных каминов, котлов, печей. Чтобы купить такую, нужно точно знать типоразмер топки.

Корзинная

Конструкция такого типа использовалась на открытых очагах, сегодня она морально устарела.

Балочная

Конструкция этого вида представляет собой наборную модель, состоящую из одинарных или двойных чугунных реек, из которых можно собрать решетку нестандартных габаритов. При использовании балочного колосника рейки должны свободно помещаться в топку и выниматься из нее, при этом должен оставаться зазор на расширение не менее 5 мм во избежание деформации металла и кладки.

Подвижная

Печка длительного горения обычно оснащается колосником подвижного типа. Это конструкция, состоящая из вала и нескольких подвижных секций. Вертикальная и горизонтальная ось вращения вала улучшает процесс сгорания топлива и чистку решетки от золы, ширина зазоров в ней при этом регулируется. Угол поворота в 30 градусов приводит к разрыхлению шлака и осыпанию золы в зольник. Угол также может составлять 180 градусов, но установка такого подвижного колосника предполагает наличие специальных выемок в кирпиче, поэтому он имеет высокую стоимость и ограниченное применение.

Отдельным видом являются колосниковые решетки охлаждаемой конструкции, или КРОК, устанавливаемые в водогрейных печах и котлах водяного отопления. Они изготавливаются из цельнолитых чугунных труб. Через специальные отверстия подается воздух, осыпая золу, при этом поддерживается температура до 1000 градусов раскаленного твердого топлива. Внутри трубок циркулирует теплоноситель, охлаждая их.

Правила выбора

Выбор подходящей модели колосника должен основываться на типе используемого топлива. От этого зависит размер решетки и вес, которые она должна выдерживать при загрузке дров в топку. Для дровяных печей и каминов применяются маленькие решетки, для угольных – большие. Минимальный колосниковый размер составляет 140х120 мм, максимальный – 800/900х200 мм. Оптимальным размером для сгорания дров является 140/330х120/252 мм, для угля – 350/300х205 мм.

При установке колосниковой решетки в топку камина или другой печи необходимо сделать выемки по ее периметру не менее 5 мм, поскольку металл при нагревании будет расширяться. Уступ, на который она будет устанавливаться, должен быть стесан. Если установка производится в кирпичный камин, решетка должна размещаться на уровне ниже дверцы на один кирпич, чтобы угли не выпадали из топки. После укладки пазы заполняются песком (без добавления цемента). Правильный монтаж колосника осуществляется при размещении решетки расширяющимися зазорами между прутьев книзу, а не вверх.

Не важно, какую форму и стоимость имеет колосник. О его качестве можно судить лишь по материалу, из которого он изготовлен, толщине прутьев решетки и размеру просветов между ними

Поддувало

Поддувало — это в печи первая воздушная камера, имеющая, как правило, дверку. Поддувальную камеру выкладывают по размерам колосниковой решетки. Она может быть шире колосниковой решетки и перекрываться напуском рядов боковых стенок до решетки. Через поддувальную камеру воздух через колосниковую решетку поступает в топку, кроме того, она служит для сбора золы и других отходов топлива.

Поддувало: 1 — поддувальная камера; 2 — поддувальная дверка

Поддувальная дверка может быть любых размеров, но не больше вьюшечной дверки. Через эту дверку из широкой поддувальной камеры удобно убирать золу, а что касается воздуха, то его достаточно при дверке, даже вдвое меньшей, чем показано. Практика показала, что лучшее место поддувальной дверки — на втором ряду кладки печи. Дверку устанавливают в поддувальное окно, которое соединено с поддувальной камерой. При открытой дверке через окно в поддувальную камеру устремляется воздух. Чем больше открыта дверка, тем больше воздуха войдет в поддувало и тем лучше будет гореть топливо. Воздух, особенно идущий снизу, нужен для поддержания горения топлива. Отсюда и название — поддувало.

Иногда с помощью дверки регулируют в печи тягу: чем меньше открыта дверка, тем меньше тяга. Поддувальную дверку устанавливать необязательно, но желательно, потому что без нее возможен в неплотно закрывающихся приборах, таких как задвижки, сквозняк. И тогда тепло будет выходить в трубу, а печь будет меньше отдавать тепла в помещение.

При отсутствии дверки тягу регулируют задвижкой. Чем больше открыта задвижка, тем сильнее сквозняк, а с ним в печь войдет больше воздуха и будет сильнее тяга, а значит, лучше будет гореть топливо. Если в поддувальном окне нет дверки, а есть вьюшка, то топливо будет постоянно гореть с одинаковой силой, но с этой силой в трубу уйдет много тепла, которое мог бы вобрать в себя кирпич. Вьюшкой нельзя регулировать ни тягу, ни горение топлива.

Допустим, что дверка на несколько миллиметров меньше, чем указано на рисунке. Швы в любом случае должны быть не более 3-5 мм. Для этого кладку нужно проводить от дверки к углу печи. Последний шов получается толще положенного, а такой шов делать нельзя. Чтобы выдержать толщину швов, нужно от целого кирпича в углу стенки, где находится дверка, отколоть четвертку Получатся трехчетвертка и четвертка. Далее нужно отколоть четвертку побольше с учетом толщины шва. Она как бы удлинит целый кирпич. Вместо целого кирпича надо положить первую трехчетвертку и вторую четвертку — она займет место толстого шва. Кладка верхнего ряда над этой четверткой пойдет из целого кирпича — он перекроет эту четвертку. Если толстый шов получается возле дверки, то нужно проделать то же самое и в этом месте.

Если из-за дверки топка получится на несколько миллиметров уже, а газоходы шире, то это на работе печи не отразится. В некоторых областях страны печи кладут вообще без поддувала. В этих печах, топочные дверки имеют вместо поддувала окна-отверстия для поступления воздуха. В подобных топках горит только дровяное и торфяное топливо, но дрова утопают в золе и образуют много головешек. Когда они догорают, тепло уходит в трубу, поэтому головешки приходится вытаскивать из топки и опускать в ведро с водой. Такие печи делают из-за отсутствия колосниковых решеток. Если они есть, то их устанавливают над поддувальной камерой.

Наборные и цельные варианты

В различных печах топки могут отличаться не только по размеру, но и по форме. В связи с этим производители колосников выпускают изделия в большом ассортименте, так что подобрать колосники можно для топки даже нестандартной формы.

По строению различают:

Цельнолитые колосники. В данном случае выпускается изделие, которое нельзя разобрать на части. Они производятся в нескольких вариантах типоразмеров, так что при подборе изделия опираться нужно на общую площадь топливной камеры печи.
Наборные решетки собирают из нескольких частей. Из таких составных элементов можно собрать колосник для печи нужной формы и размера.

Виды колосников

Материал

Температура в печи достаточно высокая, что вынуждает мастеров изготавливать решетки из специальных металлов:

Наиболее прочной является чугунная решетка для печи.
Существуют также стальные детали, наиболее популярным из которых является жаропонижающая сталь. Такие колосники не поддаются окислению и коррозии при горении пламени, а также не деформируются. Данные приспособления могут иметь разные размеры и формы, изобилие которых обеспечивает возможность выбора решетки даже для нестандартной модели печки.

Пример колосниковой решетки для печи

Цельные и наборные

Для удобного использования можно выбрать различные конструкции колосниковый решеток:

Цельные. имеют вид монолитных решеток, их не раскладываются на меньшие составляющие. У большинства производителей размеры колосниковых решеток для печи стандартные, ориентированы на наиболее популярные модели печей. Выбор размеров цельных деталей достаточно велик. Отдать предпочтение определенному товару следует учитывая площадь топливной поверхности.
Наборные колосники. Они имеют разборную форму, собираются самостоятельно. Количество их составляющих зависит от нужной площади устройства. Это гарантирует их универсальность, ведь колосниковая решетка для печи может быть выполнена в любом размере, подходит для нестандартных печей.

Неподвижные

Неподвижные устройства – решетки, которые не передвигаются.

Подвиды неподвижных колосников:

плиточные плоские, наиболее популярные;
корзинные, используются редко;
балочные.

Плиточные – это детали, имеющие форму прямоугольника, являются наиболее популярными. Их можно использовать для любых моделей, они универсальны и легкие в установке. В магазинах представлен огромный выбор колосниковых решеток именно этого вида.

Корзинные колосники не пользуются большой популярностью, ведь используются для открытых печей. В старину они были составляющими печей, на которых готовили еду. Сейчас для этого используют газовые и электрические плиты.

Балочные решётки визуально напоминают строительную балку. Они собираются только вручную. Нравятся потребителям своей универсальностью, возможностью установки в любую печь.

Подвижные

Подвиды подвижных колосников:

полноповоротные;
качающиеся;
цепные.

Подвижные печные колосники состоят из нескольких деталей. К ним относятся секции и вал. Благодаря возможности вращения, упрощается процесс чистки от золы. Подвижные решетки делят на полноповоротные и качающиеся: угол наклона первых равен 180 градусам, вторые могут вращатся от 30 градусов. Еще один вид таких решеток – цепной. В его конструкции элементы соединяются друг с другом цепями. Минус данного вида колосника – неполное сгорание дров или угля.

Критерии выбора колосниковых решеток для печи

Выбор колосниковой решетки определяется несколькими факторами, к которым можно отнести следующее:

Тип отопительного прибора (сооружения).
Вид используемого топлива – от этого момента будет зависеть модель колосника. Если планируется отапливать печь углем, то следует приобретать более массивные решетки, способные выдерживать и немалую механическую нагрузку, и экстремально высокий температуры. Для дровяных каминов и печей подходят более легкие по весу изделия.
Колосниковая решётка должна соответствовать своими размерами посадочному месту в топочной камере. А если точнее, то в проект печи обычно сразу закладываются габариты колосника, исходя их предложенных в продаже размеров этих изделий.
Расстояния между параллельными прутами решетки для дровяных печей должны составлять в общей сложности не менее 40% от площади колосника. Этот фактор поможет избежать трудностей при очистке изделия от золы. Кроме того, зазоры меньше рекомендуемых будут создавать препятствия для свободной циркуляции воздушных потоков. А это, в свою очередь, приведет к уменьшению продуктивности работы отопительного прибора, а также к снижению уровня безопасности его эксплуатации. Недостаточность воздушного обмена создает сложности и для полноценного прогорания топлива, и для нормальной тяги. А задержка продуктов сгорания – недопустима, так как это чревато очень серьезными последствиями.

В случае если просветы колосниковой решетки будут больше, чем это необходимо, то в зольник будет осыпаться не только зола, но и еще недогоревшие частицы топлива. Следствие – совершенно ненужный перерасход топлива, так как упавшие в зольник недогоревшие частицы дров или угля уже не дадут ожидаемой теплоотдачи. Да и с безопасностью в таком случае все обстоит не слишком благополучно.

4 Практические советы по выбору

Выбирая конкретную модель, учитывайте вид топлива, который будете использовать. Например, для угля подойдет конструкция 350 или 30×205 мм, а для дров и брикетов – от 140×120 мм до 330×252 мм. Решетку нужно брать с таким расчетом, чтобы прутья выдерживали максимально возможный вес одной порции топлива. Уточнить, сколько способна выдержать конкретная модель, можно у продавца. Если есть сомнения, проконсультируйтесь со специалистом.

4.1 Тип топлива

Если печь или котёл топится углём, подбирается решётка большего размера. При сгорании угля выделяется больше вредных веществ, и при недостаточном количестве отверстий они будут забиваться.

Важно! Топливо нельзя тушить холодной водой. Резкие перепады температур снижают стойкость чугуна, и решётка со временем ломается

4.2 Размер топки

От него зависят размеры колосника. Учитывается и расстояние между решёткой и стенками.

Для стандартных размеров камер подбираются стандартные решётки. Если это невозможно, деталь составляется из отдельных балок.

4.3 Ширина просветов решетки

Важны и размеры самих отверстий. В них должна сыпаться зола, но не мелкие кусочки угля или древесины.

Общий объём просветов обычно не менее 40% от площади колосника. В противном случае воздуха будет поступать недостаточно, и эффективность горения снизится.

Пошаговая инструкция по изготовлению колосника

Перед тем, как сделать колосники своими руками, необходимо уточнить исходные данные. Подрамник проёма топки сделан из уголка 50×50 мм с внутренним периметром 265×335 мм. Следовательно, рама колосника должна быть сделана размером 260×330 мм по внешнему периметру. Имея подготовленный инструмент и материалы, проводятся следующие работы:

Угловой машинкой отрезают уголок длиной 1180 мм.
Сторону уголка 40×40 мм последовательно размечают карандашом на отрезки: 260, 330, 260 и 330 мм.
В местах разметки проводят перпендикулярные линии. От верхней точки откладывают по 20 мм в обе стороны. Боковые стороны равностороннего треугольника будут линиями разрезов.
Угловой машинкой вырезают треугольные фрагменты уголка.
Поочерёдно зажимая стальную заготовку в тисках, молотком сгибают её в раму.
Стороны сгибов соединяют сваркой. Прямые углы рамы проверяют угольником.
Оставшийся отрезок уголка делят угловой машинкой на 5 отрезков, длиной 322 мм каждый.
Уголки вваривают в рамку перьями наружу с зазорами между ними 10 мм.
Шлифмашинкой убирают все заусенцы и наплывы металла после сварки.
Отрезок полосы приваривают к одной из сторон рамы, предварительно сделав дрелью в нём отверстие ø 6 мм. Это делается для того, чтобы при чистке колосниковой решётки можно было легко извлечь ее из подрамника.
Готовый колосник опускают в подрамник.

Необходимо соблюдать правила техники безопасности во время проведения работ по сборке колосниковой решётки. Мастер должен иметь специальную одежду и обувь, особенно это касается сварочных работ.

Предлагаемый способ изготовления не каждому под силу. Нужно обладать навыками обращения со сварочным оборудованием и электроинструментом. В крайнем случае, колосник такой конструкции можно заказать в любой слесарной мастерской. Это не будет стоить дорого, и заказ выполнят быстро.

Можно пойти другим путём. Вместо уголков в раму помещают чугунные колосники длиной 330 мм. Для этого под балочные элементы в вертикальном пере уголка рамы делают соответствующие пазы. Несмотря на то, что колосник может первоначально показаться сложным к выполнению, сделать его своими руками не составит особого труда.

Конструкции современных печей постоянно совершенствуются и видоизменяются, одни элементы заменяются другими. Но есть функциональные детали, без которых по-прежнему обойтись невозможно. Среди них – колосниковая решетка. Это элемент топки, служащий для поддержания дров, угля, топливных брикетов. Через отверстия в нем зола ссыпается вниз, и таким образом освобождается место для новой порции топлива. Колосники для печей бывают различных конструкций, их изготавливают из разных материалов. Как же правильно их выбирать и устанавливать?
