Котлы отопления на жидком топливе: устройство, виды, обзор популярных моделей

Уголь-газ

Универсальный котёл «газ-уголь» экологичен и прост в обслуживании. Однако при выборе такого вида конструкции придётся постоянно следить за наличием твёрдого топлива, ведь уголь заканчивается быстро. Если вдруг вы придёте к мысли, что «два в одном» вам не подходит, то всегда можно заменить горелку – и котёл уже будет работать на природном газе.

Более подробно про особенности пеллетного котла можно прочитать здесь.

Чаще всего комбинированный котёл «уголь-газ» разрешено топить и дровами. Например, в технических характеристиках двухконтурной модели «Березка В» производителя «Atem» в пункте «топливо» указано «природный газ / уголь» (см. таблицу). Однако покупатели используют такой котёл для отопления и дровами.

Производитель и модель

Характеристика

АТЕМ (Житомир, Украина) Березка В

Котёл изготовлен из стали, является универсальным и абсолютно независимым от электроэнергии. Выступает бюджетным решением для отопления дач, подсобных помещений, флигелей. Агрегаты марки «В» создаются с производством потребительской горячей воды. Топливо — природный газ / антрацит (уголь). Площадь отапливаемого помещения — 125 м². Номинальная тепловая мощность — 12,5 кВт. Максимальный расход газа — 1,5 м³/ч. Номинальное давление газа (мин/макс) — Па 1274+100 (635/1794). Рабочее давление воды — 0,1 Мпа.КПД при использовании твёрдого топлива — 78 %. КПД при использовании природного газа — 90 %. Вес — 119 кг. Расход воды ГВС — 280 л/ч. Камера сгорания — открытая (дымоходная). Количество контуров — двухконтурный.

Самый экономичный котел отопления

Конденсационные котлы утилизируют потенциальную энергию отходящих газов, в частности водяного пара

Твёрдое топливо. Меньше всего потребляют древесного топлива пеллетные и дровяные пиролизные котлы.

Электричество. Как уже сказано, «самый экономичный электрокотел для отопления» — это миф, КПД у всех одинаково.

Жидкое топливо. Самый экономичный жидкотопливный котёл — на отработанном машинном масле. Вопрос только в том, где найти постоянный источник этого почти дармового вида топлива.

Универсальные жидкотопливные горелки способны работать на дизельном топливе, биотопливе, топливном масле (нефтяное печное топливо) и на отработке

В заключение подчеркнём, что создание эффективного и комфортного отопления требует профессионального подхода. Можно попытаться всё сделать своими руками, но для этого придётся, как минимум, изучить основы теплотехники и гидравлики. Если возможности посвятить часть личного времени этим наукам, подбору оборудования и монтажным работам нет, советуем доверить проектирование и устройство инженерных коммуникаций опытным профессионалам.

Конструктивные особенности, классификация по температуре и способу выполнения

Водогрейные котлы, встречающиеся сегодня на прилавках, имеют относительно одинаковое устройство. Существенные различия заключаются в конкретных изготовителях (они бывают как иностранными, так и российскими), а также в максимальной мощности оборудования.

Если же говорить конкретно о конструктивных особенностях, то с этой точки зрения котлы могут быть газотрубными (или, как их еще называют, жаротрубными) и водотрубными. Ознакомимся детальнее с каждой из категорий.

1. Жаротрубные модели. Их отличительной чертой можно считать наличие специальных трубок, посредством которых движутся нагретые продукты сжигания энергоносителя.  Что касается принципа действия такого оборудования, то он основывается на применении автоматизированных горелок, оснащенных дутьевыми вентиляторами. Благодаря дымогарным трубкам вода, находящаяся снаружи них, нагревается. Стоит заметить, что в быту такие модели практически никогда не применяются.
2. Водотрубные модели. Им свойственны особые кипятильные трубки, посредством которых перемещается теплоноситель. А для нагрева этих трубок используются продукты сжигания топлива. Прогреваются котлы водотрубного типа достаточно быстро, вы с легкостью сможете регулировать их, если будут изменяться нагрузки. Помимо этого, эксплуатация данного оборудования предусматривает также возможность серьезных перегрузок. Что же касается взрывоопасности этих котлов, то она на достаточно низком уровне.

Заметим, что низкотемпературный режим функционирования предусматривает достаточно экономный расход топлива, но при этом на поверхности прибора появляется конденсат, способный отрицательно повлиять на материалы, контактирующие с продуктами сжигания энергоресурсов. По этой причине к материалам, которые используются в производстве котлов, выдвигаются крайне суровые требования.

Агрегаты, которые генерируют перегретую воду, характеризуются большим сроком службы и высокой надежностью. При работе они практически не шумят, да и выброс отходов при этом минимален. Еще эти агрегаты оборудуются удобными и простыми системами контроля. Устанавливаются быстро, в трудоемком техобслуживании не нуждаются.

Технические характеристики

Чтобы разобраться в технических характеристиках промышленных нагревателей, рассмотрим две марки этого оборудования: одну европейскую, вторую отечественную. Европу будет представлять концерн «Viessmann» Нидерланды, Россию – Екатеринбургский завод АГУНА со своим котлом «СТГ-Классик».

Viessmann

Европейский концерн выпускает два вида промышленного котельного оборудования: водогрейные котлы и паровые. Мощность водогрейных агрегатов – это широкий диапазон от 18 до 40 кВт. В этом диапазоне 9 типоразмеров. Максимальная температура теплоносителя может быть доведена до +200 °C. При этом его давление по максимуму – до 39 атм.

Паровые аналоги обладают паропроизводительностью от 18 до 60 т/ч. Здесь 13 типоразмеров. Давление пара – до 39 атм. Температура – до +400 °C. В этих агрегатах установлен блок контроля перегрева, при котором котел сразу же отключается.

Обе модели не самые мощные, но посмотрите на параметры теплоносителя. Они соответствуют промышленным требованиям. Во всяком случае, для небольших производств или для отопления небольшого поселка – это оптимальный вариант.

СТГ-Классик

Необходимо отметить, что это модульный котел, состоящий из нескольких чугунных отсеков. Его производительность равна 400 кВт. Температура теплоносителя на выходе: 95-115 °C, на входе: 50-70 °C. Соотношение оптимальное. Давление теплоносителя в системе – 6 атм.

Объем водяного бака – 50 л (не очень большой), при этом через него в час проходит 30 тонн воды. А вот это уже отличный показатель. То есть при минимальном объеме котел может вырабатывать большое количество теплоносителя. Правда, при этом он потребляет почти 50 кубометров газа. И еще один момент – агрегат будет работать в штатном режиме, если на его горелку будет поступать газ с постоянным давлением в 2 атм.

Котел СТГ-Классик небольших размеров, весит всего полтонны. Как и все промышленные котлы, он является энергозависимым, то есть подключается к сети электрического тока. Дата: 25 сентября 2021

Устройство и принцип действия промышленных газовых котлов

Принцип действия отопительного устройства основан на сжигании газа в топке с сопутствующим нагревом теплоносителя. По этому признаку котлы делятся на две группы:

• с циркуляцией горячего воздуха (жаротрубные);
• с нагревом жидкости почти до температуры кипения (водотрубные).

Паровые котлы устанавливаются на предприятиях, использующих пар в промышленном производстве.

Справка. Стоимость природного газа и его теплотворная способность не имеет конкурентов среди других природных горючих материалов. Поэтому использование природного газа дает значительную экономическую выгоду.

Газовая горелка

Главной частью любого котла является горелка. По типу подачи газа они делятся:

• на инжекторные, засасывающие газ вместе с воздушной струей;
• на наддувные, применяющие принудительное нагнетание воздуха мощным вентилятором;
• на диффузные, подающие газ к месту горения через специальные диффузионные каналы.

Фото 1. Промышленный котел на газу марки Энтророс. В устройстве установлена наддувная газовая горелка.

Распространенная конструкция горелки — набор из нескольких параллельных стержневых устройств, которые расположены равномерно по всему объему топки. Они снабжены отверстиями для выхода смеси газа с воздухом и обеспечивают равномерный нагрев. Для повышения эффективности между стержнями помещают трубопровод с теплоносителем. Такие установки способны достичь КПД в 98—99%.

Еще один популярный вариант горелки промышленного котла мощностью от 100 кВт и выше имеет факельное устройство. На одной из стенок агрегата устраивается специальное сопло, в которое нагнетается газовоздушная смесь. Факельное горение хорошо показало себя в двух и трехходовых котлах, используется для получения теплоносителя с температурой 115—120 градусов или пара.

Топочная камера

Для топки мощного котла важно длительное время выдерживать высокую температуру. Жаропрочность обеспечивает использование специальных сталей с добавлением марганца, хрома и других легирующих компонентов

Стенки укрепляют гофрированием и окружают теплоизоляционной оболочкой.

В водогрейных котлах в топке размещают один или два теплообменных контура, по которым циркулирует теплоноситель.

В паровых или котлах высокого давления применяются топочные экраны и теплообменник для получения тепла, а пар образуется в дымоходе, где температура дымовых газов снижается до 600—800 °C.

В топочной камере парового котла размещают сепаратор и пароперегреватель.

Безопасность эксплуатации обеспечивает взрывной клапан, который обязательно устанавливают на одной (чаще задней) стенке котла. Механизм срабатывает в случае превышения давления в топке.

Автоматика и система управления

Сложность управления промышленным котлом связана с постоянно изменяющимися температурой и давлением воды, мгновенным расходом газа, забором воздуха для горелки и другими факторами.

Чтобы исключить человеческий фактор, все управление осуществляется с помощью специальных контроллеров.

Данные для их работы поступают с датчиков температуры, давления, расхода воздуха и газа. Для большей надежности в современных котлах автоматику разделяют на две части:

• Автоматика подачи топлива, которая отвечает за работу модуляционной горелки и поддержание стабильной работы всей системы.
• Автоматика безопасности учитывает критические условия работы котла, наличие пламени в топке, подачу газа, нагрев теплоносителя. В случае неисправности происходит отключение котла и прекращение подачи топлива. Некоторые модели котлов снабжены системами самодиагностики.

Внимание! Обычно используется природный газ: метан. Он легче воздуха и является оптимальным топливом

В отдельных случаях допускается сжигание пропан-бутановой смеси. Этот газ тяжелее воздуха и требует соответствующей настройки оборудования.

Дрова-пеллеты-газ

Если вас заинтересовала конструкция такого вида отопления, в таблице ниже описан производитель котлов на газе, твёрдом топливе и пеллетах, его самая популярная модель и краткая характеристика.

Производитель и модель

Характеристика

Atmos DC 18 SP (Чехия)

Новая серия комбинированных котлов «ATMOS» DC 15EP(L), DC 18SP(L), DC 25SP(L), DC 32SP(L) позволяет проводить экологическое сжигание древесины по принципу генераторной газификации в комбинации с горелкой для гранул, природного газа или экстра легких топливных масел (в зависимости от того, какая горелка встроена в котел). Тип котла — одноконтурный. Камера сгорания — открытая. Установка — напольная. Площадь обогрева — 300 м². Мощность — 20.5 кВт. Вид твердого топлива — дрова, пеллеты. Дисплей — нет. Бойлер — внешний (дополнительно). Объем бойлера: 78 л. Материал теплообменника — сталь. Защита от перегрева — есть. Защита от замерзания — есть.Термостат — есть. Розжиг — механический. КПД — 92 %. Вес — 429 кг. Преимущества этой модели еще и в том, что котёл занимает меньшее пространство, по сравнению с большим количеством котлов. Что касается экологической эксплуатации —  котел, согласно CSN EN 303-5, относится к 3-му классу.

Таким образом, комбинированные котлы для отопления дома – прекрасный вариант для получения не только тепла, но и экономии средств. Так как всегда есть выбор топлива и его автономное переключение, то за отсутствием одного конкретного вида топлива, ваш дом будет обогреваться в любое время года. Комбинированные котлы на твёрдом топливе и газе – это надёжность, высокая производительность и универсальность.

А что насчет количества контуров?

Большая часть описываемых в статье котлов (причем как жаро-, так и водотрубных) являются двухконтурными, однако при этом и одноконтурных агрегатов существует достаточно много. Если у агрегата два контура, то нагретая им жидкость будет подаваться не только в отопительную сеть, но также в водопровод (после этого, разумеется, ею можно будет пользоваться в бытовых целях). Заметим также, в конструкции некоторых приборов предусмотрены специальные циркуляторы, предназначенные для интенсификации водооборота. Наконец, могут присутствовать и расширительные баки (те из них, что мембранного типа).

Другие различия могут касаться возможности применения разного топлива – угля, дров, газа, электрического или жидкого топлива. Все большую популярность сегодня обретают универсальные агрегаты, которые можно назвать действительно «всеядными». Вне зависимости от используемого типа топлива, любой котел должен оснащаться системой, поддерживающей процессы горения в автоматическом режиме.

Главные преимущества

Отличные эксплуатационные данные – не основные достоинства водогрейных установок. Перечень состоит из таких технических характеристик:

• высокоточное программирование заданных температурных режимов;
• удобство при эксплуатации, ремонте и техническом обслуживании;
• высокий коэффициент полезного действия;
• эффективность;
• простота конструкции;
• низкий расход топливных ресурсов;
• компактность;
• долговечность;
• надежность;
• пожаробезопасность;
• безопасность для здоровья и окружающей среды;
• привлекательный внешний вид.

На рынке представлен широкий модельный ряд аппаратов различных торговых марок.

Типы водогрейных котлов, используемые в различных сферах

Классификация отопительного оборудования этого вида построена на следующих критериях:

• вид используемого топлива;
• тип размещения;
• основное предназначение.

По виду используемого топлива котлы делятся на газовые приборы, жидкотопливные, твердотопливные и комбинированные агрегаты. Из перечисленного оборудования именно газовые котлы обладают самыми высокими техническими характеристиками.

По назначению водогрейные агрегаты делятся на промышленные и бытовые.

Первый тип используется для обогрева промышленных зданий, эксплуатация подобной техники требует специальных знаний и опыта, эксплуатация промышленных котлов четко регламентируется режимными картами и инструкциями.

Второй тип — бытовые водогрейные котлы, представляющие собой отопительное оборудование ограниченной мощности. Такие котлы используются для обогрева бытовых и жилых помещений небольших размеров, ограниченной площади. В качестве теплоносителя в них используется обычная вода.

По типу исполнения или размещения газовые водогрейные агрегаты делятся на настенные (навесные) и напольные модели. Навесной вариант газового котла подразумевает устройство небольшой мощности. Такие приборы устанавливаются в квартирах или небольших частных домах. Напольные котлы обладают большей мощностью и, следовательно, большими габаритами. Для монтажа напольного водогрейного агрегата требуется специальное помещение — котельная, которая в обязательном порядке должна быть оборудована вентиляцией.

Основное предназначение водогрейного устройства обусловлено способом нагрева котельной воды. Котлы с проточным способом подогрева обеспечивают заданную температуру воды посредством подогрева нагревательного контура, находящегося в камере сгорания. Другие модели оснащаются накопительными емкостями, в которых происходит косвенный нагрев воды. Приборы, оборудованные накопительными баками, имеют меньший ресурс и в основном используются для ГВС и отопления квартир и загородных домов небольшой площади. Количество точек забора воды в данном случае также ограничено. Поэтому, чем больше расход горячей воды из системы ГВС, тем большую емкость и мощность должен иметь , используемый в случае, если газовый котёл – одноконтурный.

На данный момент значительная часть моделей, представленных на рынке – это двухконтурные водогрейные котлы (не путать с двухтрубной разводкой системы отопления). Реже встречаются одноконтурные агрегаты.

Популярность моделей газовых котлов с двухконтурной системой подачи теплоносителя заключается в их высокой эффективности и равномерном распределении теплоносителя по всей отапливаемой площади здания. Способность одновременно обеспечить в доме ГВС и отопление, расходуя при этом минимальное количество топлива — основное преимущество двухконтурных газовых водонагревательных котлов, современные модели которых оснащаются циркуляторами – устройствами, улучшающими циркуляцию теплоносителя в системе трубопроводов.

Обзор некоторых популярных моделей

Для наглядности рассмотрим ключевые характеристики и примерные цены некоторых популярных моделей водогрейных котлов. Сразу оговоримся, что производителей, а уж тем более самих моделей – достаточно много, поэтому ниже описаны лишь некоторые. Для удобства посетителей сайта информация приведена в виде небольшой таблицы.

Таблица. Сравнительная характеристика некоторых водогрейных котельных аппаратов.

Наименование, фото	Краткое описание	Среднерыночная стоимость, в рублях
FORTE BT-S 12 kWt	Твердотопливный энергонезависимый прибор весом 115 килограммов и мощностью 12 киловатт. КПД составляет 78 процентов, габариты – 89,5х47х68 сантиметров (ВхШхГ), площадь обогрева – от 60 до 110 метров квадратных.	Около 27000
Tehni-x ЭВН 50 VR	Электрический водонагреватель, который отличается наличием «мокрого» ТЭНа и объемом в 50 литров. Вес изделия составляет 15 килограммов. Бак стальной, с полиуретановой изоляцией.	Около 5 500 – 6000

Kospel ekco L1z 21

Электрический котел, предназначающийся для использования в отопительных системах в тандеме с водонагревателем косвенного нагрева. Весят такие водогрейные котлы 16 килограммов, габариты составляют 66х38х17,5 сантиметра (ВхШхГ). Температура воды на выходе находится в пределах от 40 до 85 градусов, что же касается напряжения, то оно должно составлять 380В.
16000

КВр-0.35 ДВО

Твердотопливный котел, оборудованный ручной топкой. Показатель мощности (в данном случае – тепловой) составляет 350 киловатт, модель способна эффективно обогревать помещения площадью до 9,45 кубического метра. Работает не угле и древесных отходах.
210000

Дровяные котлы для частного дома

Использование твердотопливных дровяных аппаратов для загородных особняков – чаще встречающийся вариант.

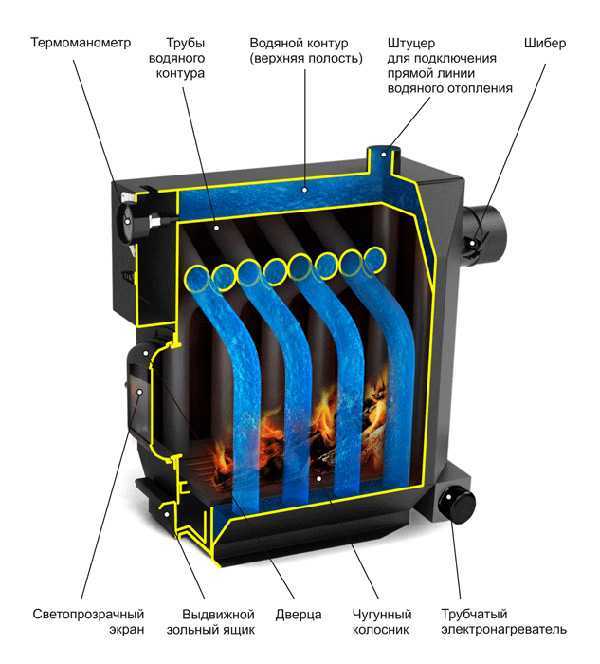

Водогрейные дровяные котлы не сложны по своей структуре. Топочная камера соединена со змеевиком, внутри которого полость заполнена теплоносителем. Выработанная тепловая энергия, подается в систему нагрева. После понижения температуры, вода снова подается по обратке.

Такие агрегаты для частного дома отличаются от других моделей тем, как происходит горение в топке.

Надежность генератора

Отличительные черты дровяных аппаратов:

• высокая степень безопасности;
• высокий КПД;
• автоматизированный процесс горения;
• прочность корпуса котла;
• длительный эксплуатационный срок.

Выбирая модель дровяного генератора тепла, рекомендуется обращать внимание на номинальную мощность и период сгорания одной закладки топлива, еще на принцип процесса сгорания

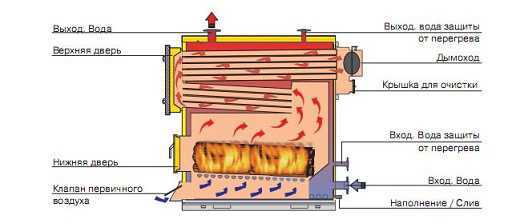

Работа и устройство водогрейного котла

Независимости от модели оборудования, все устройства работают одинаково: теплоноситель нагревается до необходимой температуры и передает тепло отопительной системе.

Различают следующие виды водогрейных агрегатов:

• Газовые.
• Жидкотопливные
• Электрические
• Твердотопливные.

Устройство водогрейного котла конструктивно отличается в зависимости от выбранного вида котла, и, соответственно, в зависимости от используемого топлива, применяют разные горелки. Они могут быть атмосферными встроенными атмосферными или сменными наддувными. Встроенные горелки предусматривают использование только определенного типа топлива. Более удобны сменные горелки, так как они позволяют, в случае необходимости, легко переходить с одного типа горючего на другой.

Пеллетный котёл своими руками

Самый сложный и дорогой элемент системы – пеллетные горелки для котлов.

Такая горелка не только сжигает топливо, но и регулирует горение, автоматически очищается и поддерживает температуру, выбранную владельцем.

Некоторые виды горелок можно переключать с пеллетного отопления на электрическое (например, в ночные часы по сниженному тарифу), а также управлять ими через смартфон.

Это высокотехнологичный элемент, воссоздать который в домашних условиях очень сложно. Стоит такой автоматический пеллетный котел около 60-80 тыс. руб.

Есть более недорогой вариант – полуавтоматические горелки, например, Пеллетрон-МБ на 15 кВт. Такая горелка стоит около 14 тыс. руб.

Если же есть возможность изготовить горелку самостоятельно, то понадобится разработать или найти готовые чертежи и хорошо в них разобраться.

Сложнее всего отрегулировать скорость подачи гранул в горелку так, чтобы они полностью успевали прогорать. Для этого понадобится датчик горения, который можно сделать из фототранзистора. Он реагирует на яркость свечения и регулирует паузы между подачами пеллет (когда яркость свечения падает, он включает подачу).

Для розжига топлива можно использовать свечу накаливания от автомобильной печи или паяльный фен.

Вентиляторы турбонаддува применяются не крыльчатые, а .

Самый экономичный вариант при выборе отопительной системы частного дома – установка газового оборудования. Газовый котел для отопления частного дома: основные критерии выбора и правила монтажа.

Какой вариант настенного газового котла оптимально выбрать? Читайте тут.

Планируете провести газовое отопление в частный дом? Тогда следующая тема будет интересной для вас: https://microklimat.pro/otopitelnoe-oborudovanie/kotly/dvuxkonturnye-gazovye-kotly-dlya-otopleniya-chastnogo-doma.html. Вы можете прочитать все о выборе и установке двухконтурного газового котла, а также получите ответ на вопрос: почему двухконтурный вариант предпочтительнее одноконтурного?

Изготовление узла подачи пеллет

Бункеры могут отличаться по форме и размеру (чем больше бункер, тем реже нужно будет загружать пеллеты). Сварить ёмкость не составит труда, тем более что даже небольшой фабричный бак будет стоить дорого – от 18 тыс. руб., а для самодельной конструкции можно даже сколотить фанерный короб на подставке. Внутри бункера дно делается с уклоном в сторону к шнеку (на подачу пеллет).

Монтируется труба-шахта для подачи топлива в горелку. Она может быть изготовлена из обычной сантехнической пластиковый трубы и гофры, или стальной трубки.

Устройство котла на пеллетах

Внутри монтируется шнек. Его завивают из шинной проволоки плоского сечения или заказывают фабричную модель, которая будет более надёжной. Длина шнека будет зависеть от удалённости бака от печи. Привод делается через редуктор от подходящего по мощности электромотора. Иногда применяют механизм от стеклоподъёмников автомобиля. Он как раз выдаёт невысокие обороты, что делает его наиболее подходящим вариантом.

Если бункер установить над горелкой, то можно спроектировать конструкцию без шнекового механизма.

Изготовление теплообменника

По размеру печи подбирают конструкцию теплообменника. Можно нарезать трубы круглого сечения и вварить их гребёнкой в две продольные трубы (удобнее будет работать, если продольные трубы будут с прямоугольным сечением).

Все сварочные швы нужно проверить на герметичность, а затем установить теплообменник в тело печи, выводя патрубки для подключения подачи и обратки.

Различие водогрейных и паровых котлов

Паровые котлы отличаются от водогрейных «выходным продуктом» (в качестве теплоносителя – пар) и назначением.

По назначению они делятся на:

1. Энергетические
2. Промышленные

Энергетические паровые котлы вырабатывают перегретый пар, который в дальнейшем используется для производства электрической энергии в паровых турбинах. Промышленные предназначены для выработки насыщенного пара, который используют в различных технологических процессах: сушки дерева в деревопереработке, стерилизации инструментария и спецодежды в медицине, при изготовлении комбикормов в животноводстве.

Основное отличие водогрейных от паровых котлов заключается в рациональности их использования для простого отопления и горячего водоснабжения в жилищно-коммунальном хозяйстве. Эксплуатация паровых котлов для этих целей экономически невыгодна.

Тепло из альтернативных источников

Утверждение о том, что самое экономичное отопление — из альтернативных источников, не соответствует действительности. Насосы, перекачивающие жидкие среды в геотермальных и солярных системах, потребляют электричество. А оно стоит денег и немалых. На сегодняшний день топить газом при наших ценах всё равно выходит выгоднее, чем устанавливать тепловой насос. А о сколь-нибудь серьёзном применении солнечных коллекторов в отечественном климате вообще говорить не приходится. На сегодняшний день более оправданное решение – создание комбинированной системы отопления: тепловой насос, рассчитанный на 70% требуемой мощности, и дополнительный твердотопливный (пеллетный, электрический) котёл или камин, добирающий в период сильных морозов недостающие 30%. Солнечные коллекторы, как правило, используют только для нагрева горячей водопроводной воды. Напомним, что стоимость «альтернативного» оборудования пока ещё настолько велика, что в условиях РФ зачастую оно даже не окупается в течение срока службы, если сравнивать его показатели с дровяным отоплением.

Используя разницу температур между двумя средами, тепловой насос черпает энергию из окружающей среды. Однако для постоянной циркуляции хладагента и отбора у него энергии работают довольно мощные насосы, потребляющие электроэнергию

ГОСТ: общие требования

В таблице приведены основные требования для рассматриваемого оборудования по ГОСТ 21563 93.

Тепловая производительность (МВт)	Температура воды/воздуха на выходе (°C) по максимуму	Давление теплоносителя (расчетное/избыточное), кгс/кв.см	Удельный выброс азотных окислов (кг/ГДж)	Примечания
От 0,63 до 209,0	200/10	3,0/2,8	От 0,09 до 0,21	Значение указанных параметров зависит от конструкции котла, вида топлива и окружающих условий. Допуск по отклонению от номинальных показателей составляет 5% в обе стороны. По согласованию с заказчиком допускается изготовление оборудования с температурой воды на выходе до 190 °C.

Прежде чем приступить к эксплуатации агрегата, необходимо изучить правила эксплуатации котлов.

Устройство водогрейных котлов для дома

Все современные бытовые газовые котлы в диапазоне 9 — 30 кВт для нагрева площади до 300м2 являются водогрейными, то есть через них циркулирует теплоноситель системы отопления.

Контур для нагрева воды выполняется в виде водяной рубашки либо трубчатого теплообменника.

Типовой водогрейный котел состоит:

• топочная камера: открытая или закрытая;
• горелка модулируемая или обычная;
• теплообменный аппарат для каждого контура обогрева: отопления и ГВС;
• циркуляционный насос для теплоносителя;
• центробежный вентилятор в устройствах закрытого типа для подачи воздуха;
• блок управления и автоматики безопасности.

Дымоотводная система выполняется по рекомендациям завода изготовителя котла. Лучшими системами для закрытых топок являются коаксиальный дымоход, который приобретается отдельно и не требуется вертикального вывода отработанных газов через кровлю здания.

Техобслуживание водогрейных газовых котлов в частном доме выполняются по режимным картам, которые представляются сервисными или наладочными организациями.
