Разновидности дымоходов, ориентированных для твердотопливного котла

Особенности и нюансы монтажа и установки

Собираясь устанавливать твердотопливный котел, следует озаботиться и тем, что бы обеспечить беспрепятственный выход дыма (результата горения).

В этих целях и строятся дымоходы.

Вне зависимости от типа постройки – как для деревянного дома, так и построенного из кирпича можно соорудить дымоход.

Причем устанавливается он как внутри здания, так и снаружи. Оба типа подобного строительства существенно отличаются, это следует учитывать при проектировании и подбирать для собственного случая тот который будет максимально удобен, или потребует меньших затрат. Причем главным в процессе проектирования будет эффективность, а вот затратная часть отходит на второй план.

Схема дымохода

Наличествует и огромный ассортимент строительных материалов используемых в строительстве, и посредством которых предлагается построить дымоход – основные отличия заключаются в цене, отдельные виды строительных материалов применимы в конкретных случаях (следует учитывать тип твердотопливного котла и используемый вид топлива, или планируемые виды топлива, мощность котла и массу иных факторов).

В ином случае выход дыма будет затруднен, он будет оставаться в помещении, что неизменно приведет к плачевным последствиям и даже опасным для жизни и здоровья жильцам ситуациям.

В большинстве случаев, компании продающие котлы могут помочь либо с проектировкой, либо с полной постройкой дымохода. Так или иначе – проконсультироваться с ними имеет смысл.

Правила устройства для котлов с естественным отводом продуктов сгорания

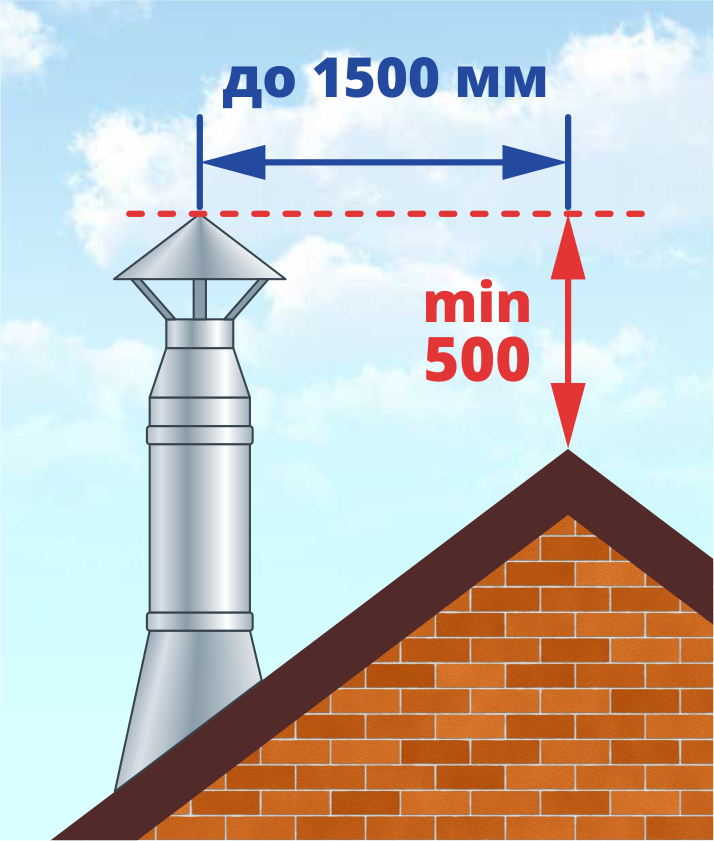

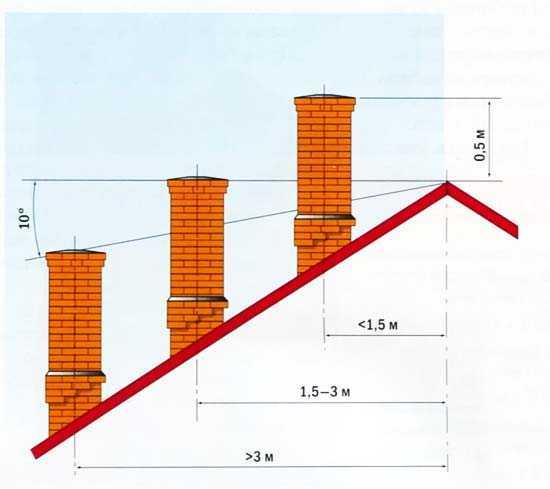

• Дымоотводная труба обязана располагаться над коньком кровли, выше его минимум на 0,5 метра, при условии, что ее ось находится близко к коньку или парапету (менее чем 1 м и не более чем на 1,5 м).
• Если труба расположена дальше от конька (от 1,5 м до 3 м), то ее высота должна быть вровень с коньком.
• При расположении дымохода на расстоянии более 3 м, его высота обязана не превышать границу линии, проложенной вниз от конька под углом в 10°к горизонтали.
• При наличии плоской крыши, высота вашего дымоотвода также должна иметь минимальную границу – в 0,5 м, а в случае с совмещенной кровлей – в 2 м.

Трубу для удаления дыма снаружи здания нельзя возводить без утепления: образующийся конденсат будет разрушать дымоотвод.

• Систему для выброса продуктов горения необходимо закреплять к стене с промежутком не более чем через 2,5 метра, на участках с уклоном – каждые 1,5 метра.
• Хомут необходимо использовать на всяком соединительном участке утепленного дымохода.
• Колено дымохода должно иметь угол уклона не менее 15 °и не более 90° (допускается не более трех поворотных колен в системе). Следующий за поворотом вертикальный участок обязан быть четко зафиксирован креплением. Запрещается нагружать наклонные участки трубы или ее отводы.

• Обязательно оснащение дымохода конденсатоотводом, который должен быть доступен для обслуживания.
• Дымоход необходимо изолировать от легковоспламеняющихся материалов с помощью кирпичной кладки или асбокартона. Расстояние от соединительной трубы до легковоспламеняющихся поверхностей должно составлять не менее 25 см, а если нанесен слой защиты – от 10 до 5 см.
• Стабильную тягу можно обеспечить, если возвести трубу выше зоны ветрового подпора.

• Системы дымоотвода, возведенные внутри здания необязательно дополнительно утеплять, но позаботиться о герметичности и о системе вентиляции – необходимо. Ядовитый дым запросто просочиться даже сквозь кирпичную кладку защитного кожуха.
• Участки, располагающиеся снаружи сооружения, утепляют. При отсутствии теплоизоляции газы быстро охлаждаются, тяга снижается, мощность котла падает. На стенках образуется конденсат.

Как обустроить дренажную систему вокруг дома? Подробности здесь. Собираем осушитель воздуха своими руками: схема и принцип работы.

Если воздух в комнате у ребенка слишком сухой, стоит задуматься о покупке увлажнителя.

Как следует правильно определять диаметр

Диаметр дымохода следует определять не от типа материала, из которого он изготовлен, а от высоты и типа самого твердотопливного котла, который используется для обогрева помещения.

К примеру, для устройства с мощностью в 16 кВт, при высоте в 6 метров, нужно будет создать диаметр дымохода (а точнее его сечение) не менее, чем 20 на 20 см,

При высоте в 10 метров, сечение должно быть 150*150. Если применить круглый дымоход, то при наличии высоты в 7 метров, используется труба с диаметром в 20 см, а при высоте в 12, диаметр может быть равным 15 см.

Следует помнить, что высота дымохода для современного твердотопливного котла должна равняться не менее, чем 5 метрам, а лучше даже больше.

При недостатке высоты, будет плохая тяга – как следствие, дым будет выходить лишь частично, либо же вообще не будет выходить.

Слишком высокий дымоход также не приветствуется – это будет создавать эффект быстрого сгорания, что увеличит расход топлива.

Сводная таблица мощностей, высоты и сечения/диаметра

Что бы не ошибиться в расчетах, самым простым вариантом будет просмотреть инструкции и паспорт к котлу – в большинстве случаев, именно там можно обнаружить оптимальные характеристики дымохода, с которыми котел будет функционировать эффективно и без лишних затрат топлива.

Кроме того, если для твердотопливного котла, мощность которого равна 16 кВт, высоты в пределах 5-6 метров будет достаточно, то для более мощных агрегатов, скажем с мощностью в 32 кВт, в обязательном порядке нужно делать дымоход с минимальной высотой в 10-12 метров, с диаметром, или сечением в 20 см.

Для самых мощных устройств, чья мощность превышает значение в 45 кВт, высота должна равняться минимум 12 метрам (а лучше 14), а сечение должно быть не менее, чем 20 см (столько же по диаметру по круглым трубам).

Стоит учесть и такой нюанс – чем меньше диаметр или сечение, тем выше он должен быть.

Требования к дымоходу

Рекомендуем вам перед тем, как приступать к сооружению дымохода, внимательно ознакомиться с инструкцией по эксплуатации вашего котла. В ней должны быть указаны четкие требования к дымоходу, который подходит для конкретной модели. Если вы не нашли такой информации, то можете сделать дымоход из того материала, который вам пришелся больше по душе. Но обязательно соблюдение следующих требований:

Конструкция должна быть вертикальна – это способствует эффективному удалению газа.

Площадь поперечного сечения трубы обязательно должна быть больше или равной площади поперечного сечения отводящего патрубка котла. Меньше – ни в коем случае!

Монтаж оголовка (дефлектора) – обязателен. Если ваша крыша изготовлена из легковоспламеняющегося материала, то обязательна и установка искрогасителя.

Тщательно выбирайте место для монтажа оголовника. Устанавливается он в зоне ветрового подпора. Как ее найти? Зрительно поищите самую близкую к вершине дымохода точку (конек крыши, дерево и т.д.). Мысленно проведите от этой точки к горизонту линию под углом 45º. Оголовок следует разместить выше этой линии.

Сборка дымохода довольна проста: один элемент просто вставляется в другой. Однако различают 2 способа такого монтажа:

— по конденсату – при таком способе детали вставляются друг в друга, исходя из направления стекания конденсата по трубе. Этот вариант используется в том случае, если в конструкции дымохода нет сборник конденсата. Если же он есть, то часть дымохода от котла до сборника конструируется «по конденсату», а остальная – «по дыму».

— по дыму – как вы уже наверное поняли, при таком варианте элементы монтируются по направлению движения продуктов горения.

Не секрет, что именно от силы тяги зависит скорость отвода и выброса горячих газов в окружающую среду. Сила тяги является технической характеристикой самого дымохода, которая показывает КПД его работы.

На силу тяги влияют такие параметры дымохода как его диаметр, высота, размер поперечного сечения.

— если самую верхнюю часть дымохода сделать Уже, тогда дым будет быстрее выходить из трубы, что является плюсом.

— Максимальная вертикальность, то есть малое количество ответвлений и горизонтальных, наклонных участков, это усилит тягу.

Как определить эффективность работы дымохода?

Низкий КПД – он возможен из-за неграмотной конструкции системы, а также из-за неплотной стыковки элементов. Обычно такое замечается уже на этапе сборки, так что все можно вовремя исправить. В противном случае вам придется разбирать уже собранный дымоход и монтировать заново.

Высокий КПД – в таком случае во время работы котла наблюдается слышное гудение в трубах. Вы можете использовать шибер, который может частично перекрыть трубу, отрегулировав таким образом интенсивность удаления газов.

Сборка сэндвич дымохода своими руками. Монтаж сэндвич-дымохода: как провести сборку и установку своими руками

Мечтаете построить экономичный, безопасный и теплый дом? Тогда вам следует обратиться к современным технологиям, в которых разумно сочетаются многовековой опыт, смекалка и порой совсем неожиданные технические решения. Хороший тому пример – двух- и трехконтурный дымоход, внутри которого находится утеплить

Кто бы мог подумать еще пару десятков лет назад, что подобное вообще возможно? Причем у такого дымохода действительно много ценных преимуществ, важно только все сделать по печным правилам, не отступая от них ни на йоту

Грамотный монтаж сэндвич-дымохода начинается с проектирования дома. Только при изготовлении чертежа можно правильно соблюсти абсолютно все требования к противопожарным нормам, и потом ничего не придется переделывать или даже перестраивать. Если же дом или баня уже готовы, тогда необходимо будет максимально точно произвести все расчеты. Мы советуем вам, если вы взялись изготавливать такой дымоход самостоятельно, подойти к этому вопросу со всей ответственностью – для себя же делаете.

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

Как устроен дымоход в многоквартирном доме?

Вентиляция жилых зданий – один из ключевых пунктов в обеспечении комфортной воздушной среды для людей.

Плохая циркуляция воздуха в доме может не только отрицательно сказаться на здоровье жильцов, но и потребовать растрат на дополнительные вытяжные системы.

Действующие воздуховоды – это также один из главных пунктов обеспечения противопожарной безопасности. В этом материале мы объясним, как устроена вентиляция в многоквартирном доме и какие мероприятия могут увеличить эффективность её работы.

Назначение общедомовой вентиляции

Воздух в жилой квартире всегда подвержен загрязнениям.

https://www.youtube.com/watch?v=Fi4QE1MA45w

Дым от приготовления еды, испарения из ванной, неприятные запахи и пыль – все это оказывается в воздухе и создает неблагоприятные условия для жизни людей.

Застоявшийся воздух может даже привести к развитию болезней – астмы и аллергии. Именно поэтому каждый многоквартирный дом должен быть оборудован общей системой вентиляции.

Функции вентиляции в жилом помещении:

• обеспечивать проникновение чистого воздуха в квартиры;
• вместе с отработанным воздухом выводить пыль и другие вредные для здоровья примеси;
• регулировать влажность в жилых и подсобных помещениях.

Бо́льшая часть городского населения нашей страны живёт в панельных домах, построенных ещё в советское время, другие – переселяются в новостройки.

Обеспечение вентиляции жилых зданий по СНиП является обязательным требованием при строительстве домов. Тем не менее уровень вентиляции многоквартирных жилых зданий остаётся довольно низким.

На системах воздуховодов при строительстве принято экономить.

На данный момент можно встретить следующие виды вентиляции в жилых домах:

• с естественным притоком и вытяжкой;
• с принудительным движением воздуха посредством вентиляционных установок.

В современных домах элитного класса системы отопления и вентиляции соотносятся с новейшими стандартами и создаются с применением специальной техники и материалов.

Для вентиляции многоэтажных жилых зданий панельного типа используют естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным зданиям бюджетного класса.

Воздух должен поступать через отверстия между дверьми и полом, а также специальные клапаны на пластиковых окнах.

Когда воздух попадает в квартиру через открытые окна или двери, он устремляется к вентиляционным решёткам, расположенным в кухне и ванной комнате – где больше всего требуется очищение от дыма и влаги.

Таким образом, застоявшийся воздух выводится в трубу, а чистый поступает в помещение через окна.

Если приостановить приток свежего воздуха, вентиляция будет работать неэффективно. Жильцы квартир в многоквартирных домах часто забывают о естественном проветривании помещения, когда устанавливают дополнительные вытяжные системы. Вот перечень типичных ошибок во время ремонта, которые приостанавливают циркуляцию воздуха:

• установка глухих стеклопакетов из металлопластика;
• устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
• монтаж осевых вентиляторов в туалете (сказывается на вентиляции соседних квартир).

При отделке жилых комнат стоит помнить о создании естественных путей для проветривания. Можно установить пластиковые окна со специальными клапанами, которые будут автоматически подавать воздух с улицы.

Межкомнатные двери стоит подбирать по размеру так, чтобы они не стояли вплотную к полу. При установке дополнительных вентиляторов, можно настроить их и на приток.

Частые ошибки во время установки

Наиболее частыми ошибками считаются:

1. Неквалифицированно установлена высота и сечение дымовой трубы.
2. Низкий уровень теплоизоляции при установке наружного газохода либо в переходном проеме на чердаке.
3. Нарушение норм пожаробезопасности при возведении газоходов.
4. Трубный участок от котла заведен в кирпичный газоход без гильзования, что ведёт к повреждению такого отверстия.
5. Монтаж железных газоходов исполнен из металла, не надлежащего качества и низкой толщиной стенок, неспособного сопротивляться агрессивной среде и очень высокому температурному режиму.
6. Конструкция не имеет специальной модели с оголовком против обледенения.

Расчет дымохода для твердотопливного котла

Прежде чем производить монтаж конструкции, очень важно подобрать дымоход в соответствии с требованиями, предъявляемыми к длине, а также произвести верный расчет диаметра дымохода для твердотопливного котла. Если использовать слишком короткую дымоходную трубу, то вы столкнетесь с такой проблемой, как ухудшение тяги

Помимо этого, топливо будет сгорать не полностью, что может поспособствовать попаданию летучих продуктов сгорания в само помещение. Именно поэтому, нужно строго соблюдать высоту и площадь сечения дымохода

Если использовать слишком короткую дымоходную трубу, то вы столкнетесь с такой проблемой, как ухудшение тяги. Помимо этого, топливо будет сгорать не полностью, что может поспособствовать попаданию летучих продуктов сгорания в само помещение. Именно поэтому, нужно строго соблюдать высоту и площадь сечения дымохода.

Многие отечественные компании, занимающиеся производством твердотопливных котлов, описывают минимально допустимую высоту дымохода в технической документации на устройство. Зачастую, для твердотопливных котлов, мощность которых составляет 18-70 кВт, диаметр дымохода равен примерно 130-200 мм.

Ниже представлена таблица, в которой описаны высоты и диаметры дымохода для котлоагрегатов малой и средней мощности, наиболее часто применяемых для отопления средних по площади частных домов и дач.

Мощность котла, кВт	Диаметр дымохода, мм	Высота дымохода, м
18	130	7
28	150	8
45	150	9
65	200	10
90	250	11-13

При больших высотах дымоходов может наблюдаться ухудшение тяги. В таких ситуациях необходимо приобрести и установить дымосос для бытового твердотопливного котла.

Если вам известна температура выходящих газов (ТемпГазов(К)) и статическая тяга, то минимально допустимую высоту дымохода можно рассчитать по формуле:

(Высота(м) = СтатТяга(Па)*ТемпГазов(К)*ТемпВоздуха(К)/3459*(ТемпГазов(К)-1.1*ТемпВоздуха(К))

СтатТяга(Па) — статическая тяга в Паскалях; ТемпВоздуха(К) — температура наружного воздуха в Кельвинах. Для вычислений лучше брать показатели максимально высокой среднегодовой температуры; ТемпГазов(К) — температура продуктов сгорания в Кельвинах на выходе из твердотопливного котла.

https://youtube.com/watch?v=HlVPGWT2_Zg

Монтаж дымохода

После того как хозяин определился с выбором модели дымохода, можно приступать к монтажным работам. Разумеется, это сложный ремонтный процесс, требующий хотя бы минимальных знаний в этой области. В первую очередь, для работы необходимо запастись строительными инструментами. Только после этого можно начинать. Ниже приведена пошаговая инструкция, соблюдение которой позволит облегчить процесс.

Шаг 1. Предварительно поставьте печь на будущее место установки. Это делается для того, чтобы определить расположение и высоту прохода дымохода через стену дома.

Котел нужно поставить на место установки

Шаг 2. После установки всех соединительных труб сделайте пометки на стене при помощи простого карандаша.

На стене делаются пометки

Шаг 3. Подготовьте специальное приспособление для алмазной резки. Это шумный, но практически непыльный процесс.

Готовим специальное приспособление

Шаг 4. Просверлите сквозное отверстие в стене в ранее обозначенном месте.

В стене сверлится отверстие

Шаг 5. Подготовьте все элементы дымохода для сборки.

Подготовка элементов дымохода

Шаг 6. Соберите настенную подставку, ревизионный отсек, тайник и метровую трубу. Готовую конструкцию можно устанавливать.

Процесс монтажа дымохода

Шаг 7. Обязательно используйте строительный уровень при монтаже. Желательно это делать при установке каждого отдельного элемента.

Используется строительный уровень

Шаг 8. При монтаже дымохода одной только лестницей не обойтись, здесь потребуются леса. Поэтому, как только рабочий процесс перейдет на более высокий уровень, необходимо позаботиться о возведении лесов.

Потребуется соорудить лесаИзнос и долгосрочность использования лестниц

Шаг 9. Все получилось достаточно быстро. Остался последний метр трубы.

Сборка последнего метра дымохода

Шаг 10. Теперь соберите все элементы печи. Как и в случае с дымоходом, при монтаже печи обязательно нужно использовать строительный уровень.

Собираются элементы котла

Шаг 11. Готово! Дымоход и твердотопливный котел полностью установлены и готовы к эксплуатации.

Все готово к эксплуатации

Голосование пользователей

Какой дымоход для котла вы выберете или посоветуете?

Комплект Вулкан 120 мм

50.00
%
(
6
)

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Дымоход твердотопливного котла: из каких материалов лучше сделать

Для изготовления дымохода для твердотопливного котла может использоваться несколько разновидностей материала, но наиболее часто применяемыми являются всего три – это готовые трубы из нержавеющей или оцинкованной стали, кирпич и асбестовые трубы. Каждый из этих материалов имеет свои преимущества и недостатки, с которыми следует ознакомиться, подходя к решению вопроса, из чего сделать дымоход для твердотопливного котла?

1. Кирпичный дымоход для твердотопливного котла. В принципе, ничего плохого о подобных конструкциях сказать нельзя – со своей обязанностью они справляются отлично, и единственным их недостатком является большой вес. Такие дымоходы постепенно уходят в прошлое, так как, кроме огромной массы, их еще нужно выкладывать, что делать не особо и легко. И это еще не все – начинают строить такой дымоход с уровня пола. По сути, их опирают на грунт и постепенно поднимают над крышей. Для одноэтажного дома такая конструкция еще более или менее подходит, но вот для двухэтажного строения она являет собой некоторую проблему. Все эти причины заставляют современного человека отказаться от этого типа дымоходной системы, в пользу современной, установка которой производится куда проще, а возможности и качества лучше.
2. Дымоход из асбестовых труб. Его основным преимуществом является способность переносить очень высокие температуры – мало того, это абсолютно пожаробезопасный дымоход из горючего материала. Именно по этой причине в большинстве случаев он используется в ситуациях, когда дымоход необходимо протягивать через перекрытия и крышу дома. Он, конечно, несколько тяжелый и, опять-таки, как и кирпичный вариант этой системы, требует надежной опоры или, по крайней мере, качественного крепления в нескольких местах.

3. Дымоходы из нержавеющей стали для твердотопливных котлов. На сегодняшний день дымоход из нержавеющей стали является наиболее продвинутым в технологическом плане – это своего рода конструктор, который состоит из отдельных элементов, которые можно складывать как того требуют обстоятельства. Особый интерес в таком конструкторе представляет сама труба – она имеет двойной корпус, внутри которого помещается утеплитель. Эта труба применяется не по всей длине дымохода – внутри дома ее не используют. Она нужна только там, где возможность образования конденсата наиболее высокая – внутри жилого отапливаемого помещения применяется обычная нержавеющая труба без двойного корпуса. Это универсальный дымоход, который может монтироваться как внутри дома, так и с его наружной стороны.

Как вариант, имеется еще дымоход из обычной оцинкованной трубы, но это даже супер бюджетный вариант, ждать от которого чего-то хорошего не стоит. Как правило, тонкая оцинковка очень быстро прогорает и превращается в решето.

Правильный дымоход для твердотопливного котла своими руками

Сразу после монтажа твердотопливного котла следует начинать создание системы для выброса газа и дыма. Выполнение этой работы можно поручить наемным мастерам, но это будет стоить денег. Самостоятельный монтаж позволит не только сэкономить, но и полностью разобраться в устройстве дымохода, что полезно для его дальнейшей эксплуатации и обслуживания.

Заказать или сделать дымоход для твердотопливного котла своими руками — что выгоднее?

Ответ на этот вопрос не так очевиден, как кажется. По конструкции твердотопливные котлы имеют сходство с обычными печками. И может показаться, что устройство дымохода для него – простая задача. Не стоит поддаваться этому заблуждения. Для качественного отвода продуктов горения необходима продуманная, прочная и надежно выполненная конструкция. Пренебрежение этими правилами недопустимо, потому что от этого зависят жизни людей, живущих в помещении. Неплотная стыковка материалов или конструкционные ошибки ведут к проникновению внутрь опасного для здоровья угарного газа.

Поэтому при отсутствии навыков печного монтажа столь ответственную работу разумнее поручить профессионалу. При наличии опыта и уверенности в собственных силах можно провести монтаж своими руками. Однако расчет дымоходов для твердотопливного котла лучше заказывать в профильной организации.

Устройство дымохода

Независимо от применяемого для монтажа материала, все дымоходы для твёрдотопливных котлов конструктивно схожи. Система дымоудаления состоит из одинаковых функциональных компонентов:

Дымоход. Цилиндрический или прямоугольный участок, через который из котла выводятся продукты горения. Должен изготавливаться из прочного и устойчивого к нагреву материала.
Сборник конденсата. Из курса физики все помнят, что разогретый воздух при соприкосновении с холодной поверхностью образуется на ней конденсат – небольшие скопления влаги. Чтобы капли воды не стекали в котел, дымоход нужно оборудовать средством для их удаления из системы. Сборник конденсата оборудуется в нижней его части, который не контактирует с котлом напрямую, а соединяется через тройник.
Шибер – заслона для прекращения подачи воздуха в систему из котла. Шибер необходим для экономной работы — чтобы после прекращения работы котла блокировался выход теплого воздуха во внешнюю среду.

Это типовая дымоотводная схема. При работе с конкретными материалами она может иметь небольшие отличия и дополнения. К примеру, стальные дымоотводы оснащают компенсатором линейной деформации. Он отвечает за герметичность и надежность системы, потому что постоянные циклы нагрева и охлаждения ведут к расшатыванию дымохода. Это снижает плотность состыковки компонентов.

Правила монтажа

Пожаробезопасность должна быть самым главным ориентиром работы при возведении дымоотводной конструкции для твёрдотопливного котла. Расстояние от стен дымохода до других поверхностей должно быть не меньше 38 см. При строительстве дымохода внутреннего типа нужно предельно внимательно изолировать места, в которых он проходит сквозь перекрытия.
Стенки не должны быть уже 10 см, включая изоляцию.
Высота напрямую влияет на эффективность выведения газов и силу тяги в дымоотводной системе. Нужно, чтобы верхняя точка дымохода находилась на расстоянии не меньше метра относительно кровли.
Точный расчет площади внутреннего сечения. Надо, чтобы эта величина оставалась постоянной на всем протяжении дымоотвода во избежание снижения КПД.
Максимальная длина горизонтальных участков в системе – 1 м.
Конструкция обязательно должна иметь сборник конденсата и дверки для технического обслуживания.

Как рассчитать диаметр дымохода для твердотопливного котла

Правильный дымоход для твердотопливного котла своими руками Как сделать дымоход для твердотопливного котла своими руками. Виды дымоходов для твердотопливного котла. Устройство дымохода и особенности монтажа.

Что учесть при выборе материала для дымохода?

Дымоход – это сложная конструкция, состоящая из вертикальной трубы, зонта для защиты от осадков, смотрового окошка для обслуживания, поддона для сбора конденсата и прочих элементов. Вертикальная труба считается основной частью дымохода, и от нее зависит безопасность и эффективность функционирования печи или котла.

Чтобы правильно выбрать материал дымохода, необходимо четко понимать, какое топливо будет использовано: природный газ, солярка, уголь, дрова, торф или опилки. Каждый из них отличается различной температурой сгорания, температурой и составом отходящих газов. Поэтому при подборе материала для дымохода учитывают такие параметры:

• температура отходящих газов. Естественно, материал должен выдерживать несколько более высокие температуры, чем те, которые характерны для исходящих газов;

• коррозионная стойкость. При сгорании некоторых видов топлива образуются пары серной и соляной кислоты, которые выдержит далеко не каждый материал. Чем больше серы в составе топлива, тем более устойчивым к воздействию соединений серы должен быть материал. По данному параметру дымоходы делят на три класса: первый – для отвода продуктов сгорания газа, второй – дров и жидкого топлива с содержанием серы до 0,2%, третий – для угля, торфа, дизельного топлива;
• наличие конденсата в дымоходе;
• давление газов в дымоходе. Есть конструкции, рассчитанные на работу при естественной тяге, а есть те, которые предназначены для работы с котлами с наддувом;

• стойкость к возгоранию сажи. Температура в дымоходе при воспламенении сажи, если она присутствует, может кратковременно повышаться до 1000С – не каждый материал это выдержит.

Из всего этого следует, что:

• для дровяных печей, твердотопливных котлов, банных печей и каминов необходимо выбирать материал, который выдерживает рабочую температуру около 700С и кратковременное ее повышение до 1000С. Это кирпичные и реже керамические дымоходы;
• для газовых котлов требуется дымоход, который выдержит температуру в 200С с кратковременным повышением до 400С. Обычно в этих целях используют металлические трубы;
• для котлов на жидком топливе и опилках необходим такой материал для дымоходной трубы, который бы спокойно выдержал температуру до 250С с повышением до 400С, а если речь идет о дизельном топливе, то и устойчивый к агрессивной среде отходящих газов.

Теперь разберемся со свойствами самых популярных материалов, которые используются для обустройства трубы дымохода.

Инструкция по установке

Устройство дымохода для газового котла подразумевает выполнение очень трудоемкой работы.

В первую очередь следует правильно собрать конструктивные элементы трубы. Если дымоход будет проходить через конструкцию дома, необходимо в этих местах установить специальные проходные элементы.

Монтаж сэндвич трубы

Устройство сэндвич-трубы для дымохода

Вам понадобятся следующие инструменты:

• металлический фартук, грибок, футляр, колено;
• металлические трубы;
• гофрированный металлический рукав;
• гильзы;
• адаптеры, тройники;
• отвертка;
• теплоизоляционный негорючий материал и термостойкий герметик.

Вне зависимости от места установки, строительство дымохода будет осуществляться в следующей последовательности:

• подготовка трубы дымохода;
• сборка деталей;
• крепление собранной конструкции к газовому котлу, фиксация ее на рабочей поверхности;
• изоляция и качественная обработка стыков и соединений.

Видеоинструкция по устройству сэндвич дымохода «Вулкан» из нержавеющей стали

Вывод дымовой трубы через стену

Если труба дымовая труба расположена вне котельной, установку газового котла необходимо начинать с вырезания в стене дымового отверстия, подходящего размера.

Расположение в стене отверстия будет зависеть от месторасположения котла.

После того, как вы сделаете разметку на стене, желательно еще раз все перепроверить, после чего можно приступать к созданию проема:

1. в готовый проем выводится часть трубы и обязательно изолируется;
2. один конец присоединяется к патрубку отопительного котла, а другой конец наращивается путем последовательного прикрепления звеньев;
3. к стене труба крепится кронштейнами, расстояние между которыми должно составлять 1-2 м;
4. когда вся конструкция трубы достигнет нужной высоты, на ее конце устанавливается конусный наконечник, обеспечивающий защиту дымохода от попадания внутрь посторонних предметов.

Как вывести дымовую трубу через крышу

Схема крепления трубы к крыше из профнастила

Монтаж дымохода в специальном помещении (котельной) следует начинать с вырезания отверстия нужного диаметра в потолке и крыше частного дома. Когда проем будет готов, к краю трубы присоединяется патрубок газового котла и другие важные составляющие.

Опорный специальный кронштейн крепит к стене трубу. При дальнейшем наращивании трубы кронштейны монтируют через каждые 2,5-3,5 м., дополнительно усиливая их стенными хомутами.

Участок, где дымоходная труба проходит через потолок, необходимо оснастить проходным патрубком. Место, где труба проходит через кровлю, в обязательном порядке должно быть оборудовано подкрышным листом. Наружная часть трубы оборудуется конусообразным наконечником и фартуком.

Когда все работы будут выполнены, необходимо тщательно изолировать все соединения и стыки. Проем в крыше дополнительно можно закрыть негорючей теплоизоляцией.

Строительство кирпичной дымовой трубы и с выводом через кровлю
https://www.youtube.com/watch?v=ekHIp5o3XLs
