Насосы grundfos: типы устройств, обзор и технические характеристики популярных моделей

Модель SQ 3

В этой модели сконцентрировались положительные качества всей серии SQ. Для начала надо отметить, что агрегаты третьего поколения способны работать с грунтовой водой, обеспечивая и высокую производительность, и многоступенчатую очистку. Также при отсутствии воды активизируется система Pcut-out, отключающая оборудование в целях защиты. Что же касается производительности, то насос скважинный Grundfos SQ 3-80, к примеру, располагает мощностью в 2320 Вт с высотой подъема 105 м и частотой перекачивания 58 л/мин. Размеры конструкции и материалы при этом сохранились те же – диаметр на 74 мм и присутствие композитов в корпусе. Другое дело, что в зависимости от модификации конкретные значения могут изменяться. В данном же случае рассматривается средняя версия SQ 3.

История компании

История компании Grundfos начинается с 1945 года. Датский инженер Пол Ду Йенсен организовал небольшое производство под названием «Bjerringbro Pressestoberi og Maskinfabrik», что в переводе означало: фабрика пресс-литья и машинной обработки в Бьеррингбро.

Изначально инженер занимался разработкой и производством только насосного оборудования. Качество и нестандартный подход к решению многих задач, связанных с конструкцией и размерами устройств, сделали продукцию компании очень востребованной. Производство росло, потребителей становилось все больше и больше.

До 1967 года датчанин неоднократно переименовывал свою компанию. И только в этом году появилось название Grundfos, которое до сих пор и существует.

По данным мировой статистики, насосы от этой компании занимают 50% мирового потребления. Почему? О качестве было уже сказано. Но есть и другая причина – компания превратилась в международный концерн. Заводы, фабрики, небольшие сборочные цеха раскиданы по всему миру. Россия не стала исключением. В Москве было организовано в 1992 году представительство, которое переросло в дочернее предприятие с открытием завода под городом Истра.

Технические характеристики

Основными техническими показателями, на которые обращается внимание при выборе подходящей модели оборудования, являются:

• график зависимости напора жидкости от величины ее подачи в систему;
• мощность, потребляемая двигателем агрегата от сети;
• производительность по теплоносителю;
• допустимая температура перекачиваемой среды;
• габариты и масса устройства.

Приборы выбирают по мощности в зависимости от объема перекачиваемой воды

Первая из характеристик позволяет понять, какие объемы воды прокачиваются насосом в зависимости от давления, развиваемого в системе. Чем выше этот показатель, тем меньшее количество водного ресурса необходимо пропустить через агрегат для получения нужного напора. Чтобы грамотно подобрать образец оборудования, рабочая точка должна располагаться под кривой графика. При выборе этого показателя желательно обеспечить запас по подаче не менее 20%. С ним непосредственно связан еще один параметр – производительность насоса.

Габариты приобретаемого образца и его масса также учитываются при выборе подходящей модели. Это касается и условий эксплуатации насоса – минимально и максимально допустимой температуры перекачиваемой среды. От правильности подбора этого показателя зависит надежность и долговечность купленного образца.

Обзор других моделей

Концерн Grundfos предлагает еще две модели:

1. Magna.
2. Alpha.

Magna

У этой модели три категории: большие насосы, средние и малые. Для систем отопления частных домов используются две последние группы.

Особенность модели заключается в том, что ее можно использовать и для отопления, и для горячего водоснабжения, и для систем кондиционирования. Устройство обеспечено блоком управления, который следит за температурным режимом и за давлением внутри отопительной системы. Насосы малой мощности можно устанавливать на теплые полы.

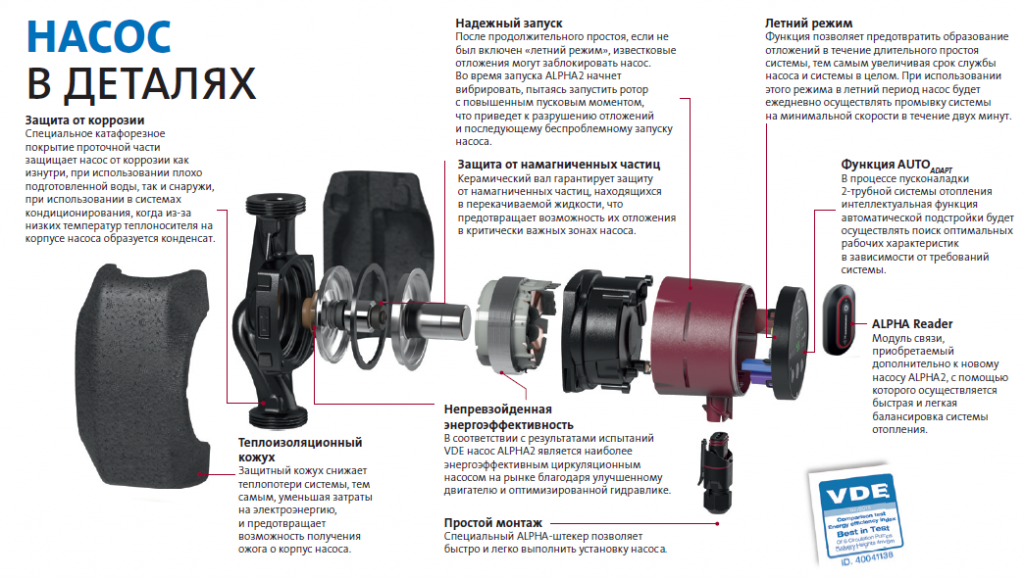

Alpha

Это инновационное решение, которое позволяет отойти от решения задач, связанных не только с ручной настройкой, но и автоматической. Если так можно выразиться, это «умный насос». Установленный в отопительную систему дома насос сам решает, на основе какого режима он будет работать. И будьте уверены, что выберет он оптимальный вариант. А это равномерное распределение тепла по всем помещениям, плюс неплохая экономия топлива и электричества.

Если по каким-то причинам в отоплении происходят изменения, прибор сам под них подстраивается. При этом можно задать насосу определенные настройки режимов. К примеру, снижать потребление топлива ночью или в промежутки времени, когда в доме никого нет. Плюс ко всему в систему подачи электроэнергии установлен блок, который отвечает за преобразование частоты тока.

Советы специалиста — эксплуатация и уход

Датская компания производитель Grundfos обеспечивает поставку на отечественные специализированные рынки изделия собственной продукции исключительного высокого качества.

Широкий выбор моделей, обладающих рядом преимуществ, всегда оказывается в первых строках рейтинга по продажам во всем мире.

Установка оборудования (насоса для отвода фекалий) подразумевает непосредственное расположение под местом водопотребления. Затем подсоединяется напорный и входящий трубопровод.

Каждая отдельная модель должна быть предварительно изучена и подготовлена к использованию в соответствии с инструкцией по эксплуатации.

Периодически следует заливать в трубы канализационной системы специальное средство на основе биологических ферментов. Это обеспечит необходимую прочистку и защиту труб и самого насоса.

Насосы Grundfos являются наиболее востребованными и заслуживающими доверия агрегатами, которые не подведут вас ни при каких обстоятельствах.

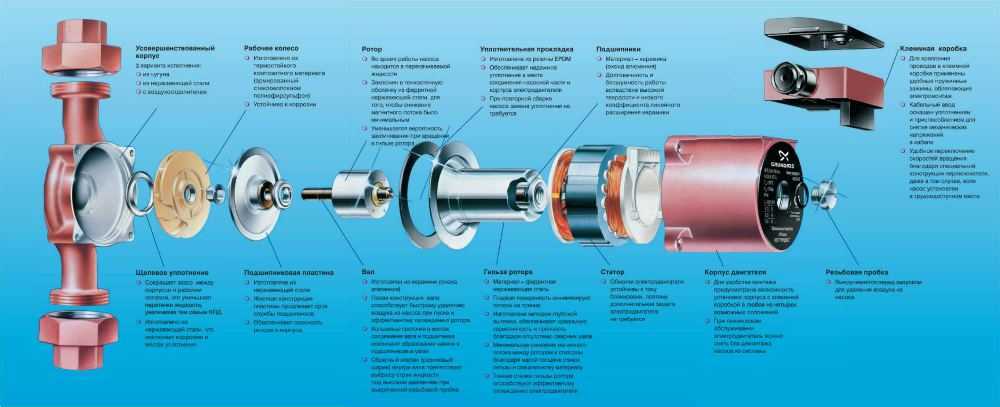

Циркуляционные насосы Grundfos

Насосные механизмы циркулярного типа предназначены для кругооборота жидкости в системах обогрева и подачи горячей воды в жилые и административные здания. Устройство представляет собой одноступенчатый агрегат с горизонтальным размещением вала, на который установлено рабочее колесо одностороннего входа.

Прибор комплектуется одно- или трехфазным электродвигателем по схеме «мокрого ротора». Вращающийся вал изолирован от неподвижного статора непроницаемой гильзой. Смазка подшипников выполняется за счет проходящей через корпус жидкости. Механизм имеет небольшой вес и компактные размеры, отличается почти бесшумной работой и малой энергоемкостью.

Корпус устройства изготавливают в двух вариантах: для отопления — из чугуна (рабочая температура +2…+110°С), для горячей воды — из нержавеющей стали (+15…+65°С).

В целях экономии электроэнергии циркулярные насосы снабжают реле, которое работает в заданном временном режиме и в зависимости от запрограммированных параметров включает и отключает оборудование.

Модель SQ 2

Следующая модель, которая не имеет принципиальных отличий, но в отдельных параметрах и эксплуатационных качествах все же получила серьезную оптимизацию.

Для понимания разницы достаточно сказать, что при той же мощности в 1650 Вт данный агрегат способен перекачивать около 60 л/мин. Но тут же следует отметить два нюанса. Во-первых, высота подъема будет составлять уже не 140 м, а лишь 80 м. Во-вторых, если предыдущая модель была рассчитана на фильтрацию и предоставление очищенной жидкости, то скважинные насосы Grundfos SQ 2 работают с грунтовыми водами, в которых может присутствовать песок в объеме 50 м/г3. То есть подобное оборудование рассчитывается скорее на производственные и хозяйственные нужды, чем на бытовое домашнее использование. Что касается дополнительной защиты, то ее представляет та же система остановки при осушении скважины и предохранение от гидравлического удара.

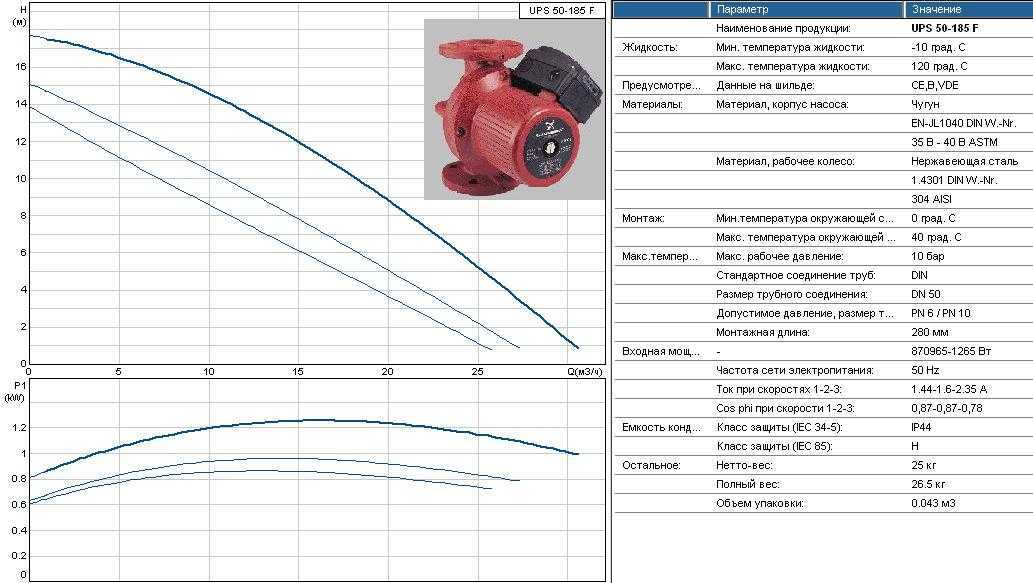

Циркуляционные насосы

Наиболее распространенным видом насосов Грундфос являются циркуляционные насосы для отопления и систем горячего водоснабжения (насосы серии UPS, Upbasik, Alpha2). Для бытового применения насосы UPS востребованы также для систем охлаждения воздуха, а Upbasik − для обустройства системы теплых полов.

Любой циркуляционный насос Грундфос могут выдерживать рабочее давление до 10 бар, температуру воды в пределах +2−+11, могут взгонять жидкость на высоту от 4 до 8 метров (зависимо от модели). Ниже приведены технические характеристики некоторых наиболее популярных модификаций.

UPS 40-60:

• присоединение – 40;
• напор – 7 м;
• максимальный расход – 18 м.куб/час;
• питание – 1х220 В.

UPS 25-40:

• присоединение – 1″;
• напор – 4 м;
• максимальный расход – 3 м.куб/час;
• питание – 1х230.

UPS 25-60:

• присоединение – 1″;
• напор – 6 м;
• максимальный расход – 4,5 м.куб/час;
• питание – 1х230.

UPS 25-40 180:

• масса – 2,6 кг;
• максимальное потребление – 60 Вт.

UPS 32-80:

• присоединение – 1 1/4″;
• напор – 8 м;
• максимальный расход – 12 м.куб/час;
• питание – 1х230.

UPS 25-60 180:

• масса – 3,5 кг;
• максимальное потребление – 90 Вт.

UPS 25-25 180:

• масса – 4,3 кг;
• максимальное потребление – 70 Вт.

UPS 25-40:

• присоединение – 1″;
• максимальный расход – 3 м.куб/час;
• питание – 1х230.

UPS 25-80:

• присоединение – 1″;
• максимальный расход – 9 м.куб/час;
• питание – 1х230.

UPS 25-60:

• присоединение – 1″;
• напор – 6 м;
• максимальный расход – 4,5 м.куб/час;
• питание – 1х230.

UPS 32-80:

• присоединение – 1 1/4″;
• напор – 8 м;
• максимальный расход – 12 м.куб/час;
• питание – 1х230.

Alpha2 25-60:

• максимальный расход – 3,4 м.куб/час;
• максимальный гидростатический напор – 6 м;
• присоединение – 1 1/2″;
• мощность – 34 Вт;
• вес – 2 кг.

Повысительный циркуляционный насос Grundfos UPA 15-90

Отдельного внимания заслуживает данная модель. Предназначена для повышения давления воды в системах водоснабжения, перед котлами, бойлерами и другой бытовой техникой. Имеет защиту от работы без воды, обладает низким уровнем шума, негабаритный.

Технические характеристики:

• максимальный расход – 1,5 м.куб/час;
• максимальный гидростатический напор – 9 м;
• присоединение – 1 1/2″;
• мощность – 118 Вт.

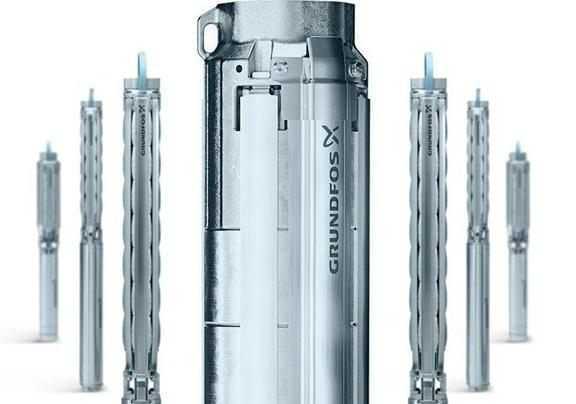

Скважинные насосы

Насосы Грундфос для скважин предназначены для подъема воды, отличаются габаритами, высотой подъема и уровнем производительности. Выбор глубинного скважинного насоса зависит от многих факторов

В первую очередь стоит обращать внимание на такие характеристики, как мощность, функциональность, принцип работы. Предлагаем ознакомиться с некоторыми характеристиками основных моделей скважинных насосов Грундфос

Грундфос 2

Грундфос 3

SQE:

• присоединение – 1 1/4″;
• напор – 108 м;
• производительность – 2000 л/час;
• питание – 220 Вт.

SQ 2-55:

• максимальный расход – 2 м.куб/час;
• максимальный гидростатический напор – 54 м;
• присоединение – 1 1/4″;
• мощность – 0,7 кВт;
• вес – 4,8 кг.

SQ 2-70:

• максимальный расход – 2 м.куб/час;
• гидростатический напор – 71,5 м;
• присоединение – 1 1/4″;
• мощность – 1,15 кВт;
• вес – 5,4 кг.

Модель SQ 1

Семейство начального уровня, в котором можно найти варианты и для применения на даче, и для полноценного обслуживания частного дома. Достаточно сказать, что насос способен обслуживать порядка 30 л/мин, обеспечивая при этом ее чистоту. Сама конструкция рассчитана на использование в небольших скважинах – диаметр составляет лишь 74 мм. Зато мощность высокая – 1650 Вт, что позволяет осуществлять подъем на 140 м. Если говорить о включении новых технологических решений, то скважинные насосы Grundfos SQ в этой линейке предохраняются от «сухого хода», конструкция имеет композитные износостойкие элементы, а посадка верхнего подшипника с функцией упора ориентирована на предотвращение всплытия колеса.

Модельный ряд Grundfos SQ

Grundfos SQ – самая востребованная серия скважинных насосов. Модели отлично проявляют себя в местах отсутствия централизованного водообеспечения для обустройства независимой водонапорной системы и используются в скважинах диаметром 3” (76 мм).

Модельный ряд SQ бытового пользования представлен насосами серии SQ типа 1, 2, 3, 5, 7. Каждый тип имеет несколько собственных модификаций. Устройства отличаются между собой производительностью и напором. Основные технические характеристики представлены в маркировке, где первая цифра указывает на количество жидкости, выкачиваемой из системы за 1 час, последние – на высоту водяного столба.

Так, агрегат средней мощности SQ3-105 имеет следующие параметры:

• производительность – 3 м³/ч;
• напор – 105 м.

Общие технические характеристики насосов серии SQ представлены так:

• максимальный расход – 1,4/1,6/1,8/2,5/3/3,5/4/5,5/7/9/9,5/15 м³/ч;
• номинальная подача – 1/2/3/5/7/9 м³/ч;
• номинальный напор – 36/37/45/50/56/68/70/85/88/92/109/128/132 м;
• мощность – 0,7/1,15/1,68/1,85 кВт;
• вес насоса – 4,7-7 кг.

Линейка установок серии SQ оборудована 1-фазным электродвигателем MS 3, автоматическим блоком управления (АБУ) SQSK, реле давления FF4, универсальными АБУ PM 1/PM 2. В качестве питания служит переменный ток от электросети. АБУ SQSK разработан для ручного и автоматического включения или отключения напорных агрегатов с учетом давления, работает в сочетании с тепловым датчиком. Реле давления FF4 – 1-полюсный управляющий термодатчик с перекидным контактом, передающим сигнал на запуск или отключение устройства.

АБУ PM1/PM2 объединяет все функции защиты и индикации. PM 2 оборудован ресивером емкостью 0,1 л, уменьшающим число запусков/остановок при низкой подаче. Для большего снижения расхода можно установить внешний гидробак. Использование АБУ увеличивает возможности насоса и позволяет пользователю сэкономить на комплектующих.

Линейка SQ работает от электросети.

Существуют модели с тросом, входящим в комплектацию, и без него. Насосы с кабелем пользуются большим спросом среди потребителей, т. к. покупатель избавляется от самостоятельного подбора резьбового сечения изделия и последующего монтажа.

Автоматические насосы могут работать как в вертикальном положении с погружением в шахту, так и в горизонтальном, т. е. располагаться на поверхности. В таком случае в комплектацию входит специальный кожух для охлаждения.

Модельный ряд SQE

Модели серии SQE конструктивно являются аналогами насосов SQ. Главное отличие изделий – наличие частотного преобразователя, который поддерживает постоянство давления и регулирует частоту вращения электромотора. При отсутствии случайного снижения напора жидкости и перебоев в водоподаче, вне зависимости от количества открытых кранов, водозабор будет таким, каким установил его пользователь.

Для автоматического управления насосными системами SQE предназначен АБУ CU 301, корректирующий рабочие параметры. При отсутствии воды механизм заполняет мембранный напорный бак и останавливается.

Характеристики циркуляционного насоса для отопления, лучшие производители и модели

Как улучшить эффективность работы системы отопления? Для этого существует множество способов: от выбора материала изготовления труб и радиаторов, до увеличения мощности котла. Главным показателем КПД системы является разница температур воды на входном и выходном коллекторе котла (Δt). При уменьшении этого значения сокращается количество энергии для нагрева воды в системе. Одним из способов реализации является увеличение скорости прохождения теплоносителя по трубам. Для этого устанавливают циркуляционные насосы, о выборе которых и пойдет речь.

Циркуляционный насос предназначен для принудительного движения воды по системе отопления. На рисунке ниже показана типичная конструкция насоса:

Работа данного устройства основана на использовании центробежной силы. В конструкции предусмотрено колесо с изогнутыми лопастями, которое закреплено на валу электродвигателя. Вода, попадая на вращающиеся элементы увеличивает свою скорость движения. После прохождения колеса, теплоноситель попадает в диффузор, где кинетическая энергия преобразовывается в потенциальную. Это необходимо для повышения статического давления.

Типы насосов

Конструктивно циркуляционные насосы разделяются на 2 типа:

• «Мокрые». Ротор двигателя омывается перекачиваемой жидкостью. Данные модели характеризуются низкой ценой и относительно небольшими мощностями. Устанавливаются для систем индивидуального отопления в частных домах.
• «Сухие». Защита ротора от воды реализуется с помощью специальной мембраны. Эти насосы имеют большую мощность и применяются для систем с большими объемами теплоносителя.

Прежде, чем приобрести циркуляционный насос, необходимо выбрать его модель. Для этого следует знать его основные технические параметры и критерии выбора.

Технические характеристики и расчет мощности

Для всех насосов применяется единая система маркировки. В ней указываются следующие параметры:

1. Присоединительный диаметр. Для бытового применения используются механизмы с размерами патрубков 25 и 32 мм.
2. Мощность. В данном случае указывают максимальную высоту подъема воды — дм (от 40 до 60). Оптимальная величина напора для индивидуальной системы – от 0,5 до 2,7 м³/час.

Напор воды, создаваемый насосом, необходим для преодоления гидравлического сопротивления в трубах. В среднем, на участок трубопровода длинной 10 м необходимо 0,6 м напорного столба насоса. Т.е для отопительной системы общей протяженностью 70 м.п. напорный столб насоса должен быть 4,2 м. Расход (производительность) рассчитывается по формуле:

• Q – величина расхода насоса.
• N – мощность котла отопления.
• Δt – разность температур на входе и выходе котла.

Опытным путем были установлены оптимальные параметры насосов для монтажа в системах отопления домов с различной квадратурой помещения. Эти характеристики показаны в таблице:

Площадь помещения, м²

После расчетов параметров насоса необходимо проанализировать рынок производителей.

Обзор производителей

В настоящее время производством циркуляционных насосов занимается ряд европейских фирм, продукция которых характеризуется высоким качеством, большим сроком эксплуатации и удобным монтажом.

Продукция немецкого концерна «Wilo SE» давно известна российскому потребителю. Компания занимается производством насосного оборудования для различных систем отопления, вентиляции и водоотведения. Для автономного отопления из ассортимента компании можно выбрать оптимальную модель, например Wilo-Stratos ECO.

• Максимальный расход – 2,5 м³/час
• Напор – 4,9 м
• Номинальная мощность – 59 Вт
• Внутренний диаметр для подсоединения – 25

В данной модели реализованы автоматические и ручные режимы работы. Возможны настройки частоты вращения ротора, перепадов давления, функция деблокировки.

Итальянская компания «DAB» уже более 40 лет специализируется на выпуске центробежных насосов, как для частного пользования, так и для больших промышленных объектов. Среди продукции стоит выделить модель насоса с мокрым ротором: EVOTRON 40/130.

Особенностью данной модели является удобный цифровой дисплей, позволяющий контролировать режимы работы устройства. Технические характеристики:

• Максимальный расход – 2,7 м³/час
• Напор – 4 м
• Номинальная мощность – 27 Вт
• Внутренний диаметр для подсоединения – 25

Помимо вышеперечисленных производителей на российском рынке насосной техники также пользуются спросом продукция компаний Pedrollo, Gruvdfos.

При выборе насоса необходимо учитывать репутацию производителя (качество его продукции). В большинстве случаев это можно сделать, проанализировав отзывы покупателей. Именно они помогут составить объективную картину.

Как вам статья?

Мне нравитсяНе нравится

Дренажные насосы

Используются для откачки стоков и для обеспечения дренажа.  В основном используются для откачки воды из резервуаров, водоемов, затопленных помещений. Для дренажа используются уже упомянутые насосы Грундфос Unilift KP 150-A-1, а также погружные насосы Грундфос SL1/SLV, которые способны в короткие сроки перекачивать большие объемы неочищенных канализационных фекальных стоков, поверхностных сточных вод в промышленных и городских системах водоснабжения.

Отдельно хотелось бы упомянуть вертикальные центробежные многоступенчатые насосы Грундфос моделей CR 2-2, CR 3-3, CR 5-5.

Данные модели способны перекачивать не только простые жидкости, но и различные химикаты, в том числе масла, спирты, гликоль. Также отличаются широким спектром использования – от промышленного орошения полей и сепарирования воды до систем пожаротушения и автомоек. Способны повышать давление в водопроводных системах даже многоэтажных домов. Запчасти изготовлены из нержавеющей стали и чугуна. Простые в эксплуатации, занимают немного места, отличаются высокой производительностью и выносливостью.

Особенности скважинных насосов

Модели погружных насосов «Грундфос» выгодно отличаются от конкурентной продукции по нескольким эксплуатационным параметрам. Это относится и к производительности, и к исполнению конструкции, и к внедрению новых технологий. Что касается производительности, то она во многом определяется электродвигателями. Даже бытовой скважинный насос Grundfos обеспечивает высокий КПД, поскольку активизирующий его функцию силовой агрегат работает с применением постоянных магнитов. Системы безопасности реализуются посредством индикации давления. Так, если чувствительные элементы фиксируют понижение уровня давления, что говорит об уменьшении количества воды, то система автоматически прекращает работу.

Модель управления заслуживает отдельного внимания. Производитель использует специальные преобразователи для функции плавного запуска насоса. Благодаря этому решению, в частности, снимается нагрузка с двигателя, которая обычно имеет место при резком включении. Специальные датчики отслеживают и перегрузки силовой установки, что также продлевает ее работу. В плане конструкционного устройства насос скважинный Grundfos может похвастаться наличием нержавеющей стали в корпусе. Но особенность данного сплава заключается в высокой пластичности – то есть при перепадах давления на стенах не образуются трещины. Применяются в конструкции и высокопрочные вольфрамовые подшипники, благодаря которым механика работает с минимальным трением. Поэтому конструкционная реализация скважинных насосов этой марки является одной из сильных сторон продукции.

Режимы работы

Современный рециркуляционный насос для отопления относится к многофункциональным устройствам. Различные образцы этого оборудования способны работать в обозначенных в паспорте режимах, включая «фиксированную скорость». Все они оснащаются синхронным двигателем, работу которого контролирует встроенный процессор. Блок управления при эксплуатации агрегата регистрирует следующие основные параметры:

• сила тока;
• частота вращения ротора;
• температура в рабочей области и другие.

Его наличие позволяет подстраиваться под конкретную отопительную сеть с оптимальным режимом энергопотребления.

Режимы работы

UPA 15-90 (N)I ВыключеноII АвтоматическийНасос автоматически включается от реле протока при расходе воды 1,5 л/мин. При уменьшении протока ниже этих значений, насос автоматически отключается

Очень важно, что в этом режиме насос отключается автоматически, если вода перестает поступать. Таким образом, он защищен от «сухого» хода.III РучнойНасос принудительно работает независимо от реле протока

UPA 15-120Настройки режима работы насоса UPA 15-120 не требуется, поскольку он имеет только режим «AUTO». Насос автоматически включается от реле протока при: Qmin = 1,7 л/мин. При уменьшении протока ниже этих значений, насос автоматически отключается

Очень важно, что в этом режиме насос отключается автоматически, если вода перестает поступать. Таким образом, он защищен от «сухого» хода

Правила монтажа

Установка погружного фекального насоса Грундфос выполняется в такой последовательности:

1. К входному и выходному патрубкам крепят шланги нужного диаметра.
2. Опускают агрегат на указанную в паспорте допустимую глубину.
3. Наполняют систему водой и запускают оборудование.

Включение насоса на сухом ходу запрещено категорически.

Насос поверхностный Sololift устанавливают на специально подготовленную площадку за унитазом, раковиной или душевой кабиной.

Как правило, устройство продается уже полностью готовым к эксплуатации. Нужно лишь подсоединить входные и выходные патрубки к сантехнике, трубе канализации. Затем систему заполняют водой и запитывают от сети 220 Вт.

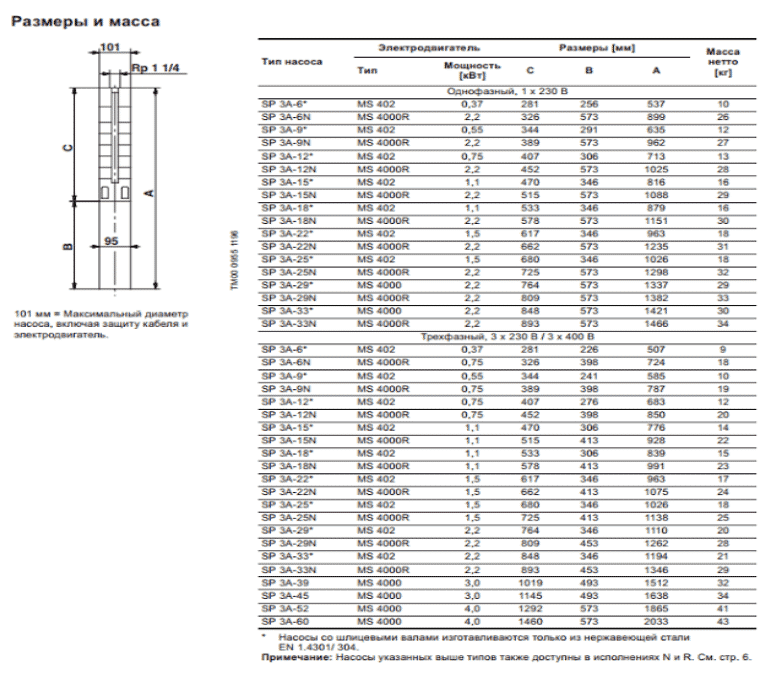

Модель SP

Данный агрегат предназначен для решения задач, в которых предполагаются высокие показатели мощности и производительности. В последних версиях насосы этого семейства обеспечиваются двигателями мощностью 2200 Вт. Благодаря данной силовой установке конструкция может поднимать воду на высоту 153 м. Но еще важнее параметр производительности, который составляет 113 л/мин. Это значит, что устройство можно применять в оросительных гидросистемах, при комплексном водоснабжении жилых домов, в целях понижения уровня грунтовых вод и т. д.

Как выбрать скважинный насос Grundfos SP специально для конкретной задачи? Производитель не делает ставку на определенный спектр функций, стараясь охватить максимальный диапазон. Тем не менее есть разные модификации, в которых делается акцент на способность работы с агрессивными средами и проблемной водой, на мощность напора, высокую степень защищенности двигателя от перегрузок, конструкционную мобильность и другие факторы, которые могут иметь значение в разных условиях применения.

Немного истории

Grundfos — это компания, которая находится в Дании. Основная ее специализация — циркуляционные насосы. История этого производителя начинается в 1945 году. Датский инженер Пол Ду Йенсен организовал небольшое производство, которое называется «Bjerringbro Pressestoberi og Maskinfabrik». Перевод следующий: фабрика пресс-литья и машинной обработки в Бьеррингбро.

В самом начале инженер разрабатывал исключительно насосное оборудование. Высокое качество и нестандартный подход к решению многих задач, касаемо конструкции и габаритов устройств, поспособствовали тому, что изделия, выпускаемые компанией, стали пользоваться широким спросом.

Производство постоянно увеличивалось, а число пользователей, которых интересовала продукция компании, становилось все больше. До середины 1960 годов название компании постоянно менялось. И только в 1967 году было утверждено наименование Grundfos, которое существует и по нынешний день.

Мировая статистика свидетельствует о том, что циркуляционные насосы для отопления Грундфос занимают более 50 % мирового потребления. В первую очередь, это обусловлено высоким качеством продукции. Помимо этого, компания превратилась в международный концерн. Заводы, цеха, фабрики — их вы можете встретить по всему мире. Россия — не исключение.

Насосные станции

Насосные станции Грундфос – это системы водоснабжения для бесперебойной подачи жидкости и для повышения давления воды в системе. Преимуществом данных насосов является длительный срок службы (благодаря использованию при изготовлении узлов и деталей насоса хромоникелевой стали), антикоррозийные свойства, короткое время всасывания на максимальной высоте. Наиболее популярными моделями являются серии Грундфос JP и MQ. Насосы типа JP уникальны тем, что после закрытия крана станция продолжает работать, пока количество воды в баке не создаст достаточное давление. Насосы же серии MQ имеют встроенную защиту от холостого хода и перегрева. Ниже приведены технические характеристики наиболее популярных моделей.

MQ 3-45:

• напор – 43 м;
• принцип действия – центробежный;
• производительность – 4200 л/ч;
• рабочее давление – 7,5 бар;
• мощность – 1000 Вт.

MQ 3-35:

• напор – 35 м;
• принцип действия – центробежный;
• производительность – 3000 л/ч;
• рабочее давление – 7,5 бар;
• мощность – 850 Вт.

JP Basic 3 PT:

• напор – 47 м;
• принцип действия – центробежный;
• производительность – 3600 л/ч;
• рабочее давление – 3 бар;
• мощность – 850 Вт.

Отдельного внимания заслуживает новинка от компании Грундфос – автоматическая насосная станция Скала2. Предназначена для перекачки воды из колодцев, неглубоких скважин и резервуаров с водой глубиной до 8 метров, а также для повышения давления воды в системе. Очень компактная модель с низким уровнем шума. Может устанавливаться как в помещении, так и на улице. Имеет встроенную функцию отключения при прекращении подачи воды, а также защиту от утечек воды в системе (насос будет часто включаться и выключаться при разрыве в системе водоснабжения).

Технические характеристики:

• напор – 46 м;
• производительность – 3900 л/ч;
• рабочее давление – 10 бар;
• мощность – 550 Вт;
• масса – 10 кг.

Насосные установки повышения давления CMB

Установки повышения давления Grundfos CMB на базе центробежных насосов серии CM представляют собой профессиональные автоматические насосные установки, которые включаются и отключаются в зависимости от давления жидкости при переменном водопотреблении.

Установка поставляется готовой к эксплуатации с предустановленным значением давления при запуске и соответствующим значением давления предварительной зарядки бака. Разница между давлением включения и давлением отключения установки составляет примерно 1 бар.
Установка повышения давления Grundfos CMB включает в себя насос CM, мембранный напорный бак (24 л или 60 л), реле давления, манометр, кабель и штекер, собранные в единый агрегат.
Насосная установка Grundfos CMB готова к работе сразу же после монтажа в систему и подключения к сети электропитания.

Установка повышения давления Grundfos CMB в основном применяется для широкого ряда задач бытового водоснабжения: водоснабжение и перекачивание воды в частных домах, садоводстве.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:

— бесшумная работа — уровень шума ниже 55 дБ(А);
— длительный срок службы;
— высокая надежность, благодаря исполнению насосов CM из нержавеющей стали;
— полностью укомплектованный, готовый к подключению профессиональный насосный агрегат, включающий в себя: насос CM, мембранный напорный бак, реле давления, манометр, кабель и штекер;
— простая установка – установка Grundfos CMB готова к работе сразу же после монтажа в систему и подключения к сети электропитания.

Модель SQE 1

Улучшенная серия относительно предыдущего семейства SQE. В этот раз делается ставка на универсальность и высокие эксплуатационные свойства насосов. В зависимости от модификации были повышены такие характеристики, как производительность, высота подъема и мощность.

Но больше внимания заслуживает функциональность, которой наделен скважинный насос Grundfos SQE. Комплект содержит мембранный бак, датчик давления с манометром и блок управления. То есть владелец получает возможность всестороннего информирования о текущих рабочих показателях оборудования. Плюс к этому, и сама система в автоматизированном режиме может принимать решения о включении, остановке или изменении параметров перекачки.

Водонагреватели

Бытовые водонагреватели постепенно становятся неотъемлемой принадлежностью современного жилого дома, городской квартиры или офиса.

Особенно востребованными для городских квартир в периоды отключения горячего водоснабжения, для негазифицированных жилых домов, для устройства дачного душа и т.п. оказались водонагреватели, проточные либо накопительные. В широком ряду брэндов электроводонагревателей заметное место занимают электрические водонагреватели фирмы Stiebel Eltron. Отличительной особенностью ассортиментного ряда водонагревателей Stiebel Eltron является исключительное разнообразие типов этих нагревателей воды, удовлетворяющих любым требованиям эксплуатации, как в быту, так и на производстве.

Малые проточные водонагреватели и накопительные водонагреватели малых размеров открытого типа, могут быть установлены непосредственно на местах водоразбора в душе, возле мойки или умывальника и обеспечат мгновенную подачу горячей воды в кран. Настенные и напольные накопительные водонагреватели закрытого типа (работающие под давлением водопроводной сети) и более мощные проточные водонагреватели, обеспечат подачу горячей воды сразу в несколько кранов в разных местах.

Электрические напольные накопительные водонагреватели большой ёмкости способны обеспечить централизованное горячее водоснабжение нескольких квартир на разных этажах, а промышленные водонагреватели Stiebel дадут горячую воду предприятию общественного питания или иному производству.

Особого внимания заслуживают электрические проточно-накопительные водонагреватели Штибель, которые способны обеспечить подачу большого количества горячей воды на несколько точек водоразбора. Этот водонагреватель в случае быстрого расхода воды из бака переключается в режим проточного нагревания воды с хорошей производительностью.

Наконец, среди электроводонагревателей Stiebel имеются напольные комбинированные накопительные водонагреватели в конструкции которых предусмотрена установка дополнительного теплообменника для работы с отопительным котлом или солнечным коллектором.

Особенности монтажа и подключение насоса Грундфос

В качестве места установки для циркуляционного насоса вы можете выбрать трубу обратки перед входом в котел, в таком случае он будет перекачивать остывшую воду, которая уже прошла целый круг по отопительному контуру. Если вы монтируете на трубу подачи, то агрегат будет находиться в непосредственном контакте с теплоносителем наиболее высокой температуры, а это может очень плохо отразиться на уплотнительных деталях корпуса.

Насосы Грундфос монтируются на трубу посредством резьбы типа “американка”. Вал циркуляционника, вне зависимости от положения его корпуса, всегда должен располагаться горизонтально. Если прибегнуть к вертикальной установке, то прибор попросту лишится 25 % КПД.

Важным звеном является механический фильтр. Он должен быть установлен перед насосом, в направлении движения потока теплоносителя. С двух сторон от насоса размещаются запорные шаровые краны.

Также следует принимать во внимание тот факт, что в процессе эксплуатации корпус устройства не должен подвергаться деформационным нагрузкам, а также нужно контролировать соосность патрубков трубопровода. В отопительных системах с замкнутым контуром, чтобы исключить риск появления гидравлических ударов, совместно с циркуляционным насосом необходимо монтировать и расширительный бак, который будет отвечать за компенсацию перепадов давления теплоносителя в момент приведения в действие оборудования

В отопительных системах с замкнутым контуром, чтобы исключить риск появления гидравлических ударов, совместно с циркуляционным насосом необходимо монтировать и расширительный бак, который будет отвечать за компенсацию перепадов давления теплоносителя в момент приведения в действие оборудования.

Подводя итог всего вышеописанного, стоит еще раз упомянуть, что циркуляционные насосы Grundfos — это надежные и качественные агрегаты, которые достойны внимания.
