Схемы обвязки котла отопления при различных видах циркуляции и контурах

Рекомендации по выбору котла

Выбирая для своего дома газовый котел, придется выбирать между настенной и напольной моделью. Тут сложно сделать выбор, у каждого из них есть плюсы и минусы, нужно учитывать в каких условиях будет работать устройство.

Двухконтурные и одноконтурные модели

Это касается настенных приборов, если вы живете в маленьком доме с кухней и одним санузлом, то покупайте двухконтурный котел – он обеспечит вас горячей водой.

Если в доме несколько санузлов, то установите одноконтурный прибор совместно с бойлером косвенного нагрева.

Расход газа

При выборе вы гарантированно поинтересуетесь у продавца: «сколько газа будет расходовать котел на обогрев моего дома». Один продавец назовет цифру 5-6 кубов в сутки, а другой 7-8 кубов. Конечно, вы приобретете тот, который тратит меньше газа.

Ошибка в том, что вы спросили об этом. Никто не может точно сказать какой будет расхода газа. Это зависит не от котла, а от теплопотерь здания. У всех домов они будут свои!

КПД котла

Редкий производитель скажет правду о КПД своей продукции

Важно знать, что у настенных изделий КПД всегда больше, чем у напольных моделей. Потолок этого параметра давно достигнут, и отличатся реальный КПД может только в сотых процентах

Теплообменник из меди или алюминия?

Агрессивная реклама убедила нас не может быть ничего лучше меди. Конечно, это правда, в то же время КПД котла с теплообменником из алюминия через время снижается не более чем на 1%. Но устанавливая алюминиевый теплообменник, изготовитель в самом деле пытается сэкономить.

106 % у конденсационных котлов

Вы можете встретить в магазине конденсационные модели, как утверждают у их очень высокий КПД.

Внимание! Важно понимать – любой котел не способен дать КПД, превышающей 100%

Но изготовители любят говорить о КПД в 106% и больше

По этой причине на эту характеристику не стоит обращать внимание. У всех конденсационных моделей примерно одинаков КПД, он больше, чем у обычных, но не может быть больше 100%

Их стоит приобретать только если у вас работает низкотемпературная отопительная система. К примеру, используются теплые полы. Конденсационная конструкция показывает свои качества и дает экономию только при низкотемпературной работе. В других случаях его работа не отличается от традиционных котлов.

Кроме подходящей мощности, нужно учесть функциональность агрегата. Экономную и комфортную работу прибора обеспечивают несколько функций:

• Регулировка поддерживаемой температуры с учетом погоды. К котлу подключается температурный датчик, расположенный на улице;
• Контроль температуры перемещающегося теплоносителя. На трубопроводе и в помещениях устанавливают специальные датчики;
• Программирование. Может быть реализовано как программами, заложенными в контролере, так и вручную;
• Дорогие газовые котлы могут управляться удаленно через GPS соединение.

Преимущества и ограничения системы обогрева с помощью газа

Преимущества обогрева с помощью газа:

• Доступная стоимость;
• Высокая эффективность. КПД газовых котлов находится в пределах от 80% до 90%. Отдельные производители заявляют энергоэффективность 96-98% КПД, но в реальности это манипулирование цифрами;
• Небольшие габариты в сочетании с производительностью оборудования;
• Эксплуатация не требует частого обслуживания и специальных знаний. Большинство изделий работает в автоматическом режиме;
• Газовый котел не нуждается в загрузке топливом и последующей очистки;
• Установка двухконтурного котла даст возможность кроме обогрева дома, пользоваться горячей водой.

Но есть у этой системы технические ограничения:

• Работа оборудования, особенно если установлено много автоматических устройств, производится с помощью программируемого микроконтроллера, который не может работать без электроэнергии;
• Скачки напряжения, отключения электроэнергии, станут причиной поломки системы отопления, плата управления даже с защитой может сгореть;
• В помещении, где установлен газовый котел, нужно установить надежную вентиляцию, комната должна иметь площадь и объем соответствующую нормативам;
• Перед монтажом газового оборудования нужно получить специальные разрешения, установку системы должны проводить специалисты, у которых есть допуск для этих работ.

Плюсы и минусы

К плюсам следует отнести:

• Появляется возможность подачи тепловой энергии в помещения посредством циркуляции теплоносителя.
• Становится возможной организация ГВС.
• Некоторые модели котлов лишены встроенных циркуляционных насосов. Обвязка позволяет использовать внешние устройства, полностью решающие проблему.
• Повышение эффективности и экономичности работы котла и всей системы в целом.

Недостатками обвязки можно считать:

• Необходимость тщательного проектирования отопительного контура.
• Приходится выполнять комплекс сложных и трудоемких работ.
• Для обвязки приходится привлекать опытных специалистов.

Несмотря на существование некоторых недостатков, работа системы без обвязки невозможна. Поэтому основной задачей становится грамотное проектирование и качественная работа монтажников.

ОБРАТИТЕ ВНИМАНИЕ!
Все попытки минимизировать трудозатраты или финансовые расходы в данном случае опасны — они могут привести к разрушению или непроизводительной работе системы.

Выбор типа разводки

Отопление газом допускает любой тип разводки. Выбирают схему исходя из площади дома, этажности, удобства и возможностей, в том числе и финансовых.

Разводка наряду с площадью определяет мощность котла и необходимость в том или ином электрическом оборудовании.

Тип разводки

Выделяют 3 варианта: однотрубная, двухтрубная и лучевая.

• Однотрубная схема самая простая. Одна труба последовательно подводится к каждому радиатору на своем «пути» и возвращается к котлу. Здесь теплоноситель нагревается и цикл повторяется. Подходит для небольших зданий и технических построек.
• Двухтрубная – одна труба идет от батареи к батарее и несет горячую воду. Вторая труба в обратном направлении отводит от радиаторов остывший теплоноситель. Такая схема обеспечивает более равномерный нагрев всего контура и может обслуживать большую площадь. Использование кранов облегчает регулировку. Система применяется для обогрева жилых домов и дач.
• Лучевая – здесь нагретый теплоноситель сначала попадает в коллектор, а отсюда по индивидуальной трубе к каждому радиатору подает горячую воду. Такая схема позволяет не просто равномерно нагревать очень большую площадь, но и в произвольном порядке отапливать отдельные помещения, нагревать до разной температуры. Монтаж очень дорог, так как требует укладки большого количества труб и очень точной настройки.

Циркуляция воды

В простых системах можно добиться того, чтобы вода шла самотеком от одной батарее к другой. В этом случае трубы укладывает под некоторым углом, а в верхней точке системы размещают расширительный бак. Последний компенсирует разницу в давлении. Схема требует точных расчетов. Для «теплого пола» не годится.

Принудительная – перемещение теплоносителя обеспечивает электронасос. Это дороже, но зато решает все проблемы с большим количеством труб и сложной конфигурацией трубопровода.

Вертикальная и горизонтальная

Горизонтальная – подающая и отводящая трубы расположены горизонтально. В одноэтажных зданиях ставят именно этот вариант, так как он очень прост и позволяет обходиться без насоса.

Вертикальная – отопительные радиаторы делят на своего рода секции, например, вдоль одной стены. К секции подводится вертикальная труба, по ней подается горячая вода. Отводится тоже через вертикальный сток. Такая схема выполняется в многоквартирных и многоэтажных зданиях.

Вертикальная разводка бывает только принудительной. Здесь обязательно нужен циркуляционный насос для перекачки воды.

Обвязка напольного газового котла

Напольный котел, функционирующий на газу, имеет небольшие габариты, однако для того, чтобы произвести монтаж такого оборудования нужно много места. Это обусловлено необходимостью размещения всех ключевых элементов: циркуляционного насос, коллектор, колена, втулки, краны и приборы.

Подключение напольного газового котла

Большая часть моделей настенного исполнения — одноконтурные. А для обеспечения дома горячей водой необходимо установить бойлер со всеми подключениями. Система подачи горячей воды предполагает наличие отдельного насоса (в случае, когда центральное водоснабжение отсутствует), расширительного бака, термостатического смесителя.

Очень важно выполнить подключение газа к котлу согласно требованиям. Для этого необходимо произвести заказ проектной документации, которую составляют специалисты

Ввод в дом газовой трубы осуществляется в том случае, когда есть устройство отключения (при аварийных ситуациях). Подключение газа осуществляют специальные службы, которые применяют специальные трубы, шланги и другое оборудование.

Где установить газовый котел

Место подбирается в зависимости от вида оборудования, существуют как настенные, так и напольные варианты исполнения. Первый тип агрегата зачатую имеет турбированные вентиляторы, которые отвечают за отвод вредных для человека продуктов сгорания.

Поскольку топливо перерабатывается интенсивно, то отработанные газы не отличаются высокими температурами. При монтаже дымохода в стену делают небольшой уклон, чтобы конденсат стекал наружу, а не внутрь. Используя коаксиальную трубу, можно реализовывать только схему обвязки газового котла для отопления закрытого типа.

Напольные конструкции предполагают монтаж вертикального дымохода, поэтому место для установки подбирается с учетом этого нюанса.

Часть конструкции, которая контактирует с улицей необходимо утеплить, чтобы снизить возможность возникновения конденсата. Твердотопливные агрегаты потребуют соблюдения строгих мер безопасности, их устанавливают на жесткую поверхность, которую предварительно застилают негорючими материалами, отлично подойдут такие составляющие как:

1. Лист металла.
2. Керамическая плитка.

Можно использовать как закрытый, так и открытый тип подключения, напольные аппараты с ручной загрузкой продуктивно работают независимо от выбора варианта исполнения, можно реализовать однотрубную и двухтрубную магистраль.

Элементы обвязки

Обвязка котла выполняется для решения четырёх основных задач:

• обеспечение равномерного распределения тепла по всей отопительной системе;
• защита котла от перегрева, который может привести к остановке оборудования (это в лучшем случае) либо к взрыву;
• выступление в качестве циркуляционного насоса для обеспечения движения воды в системе;
• качественное снабжение потребителей горячей водой, если котел двухконтурный.

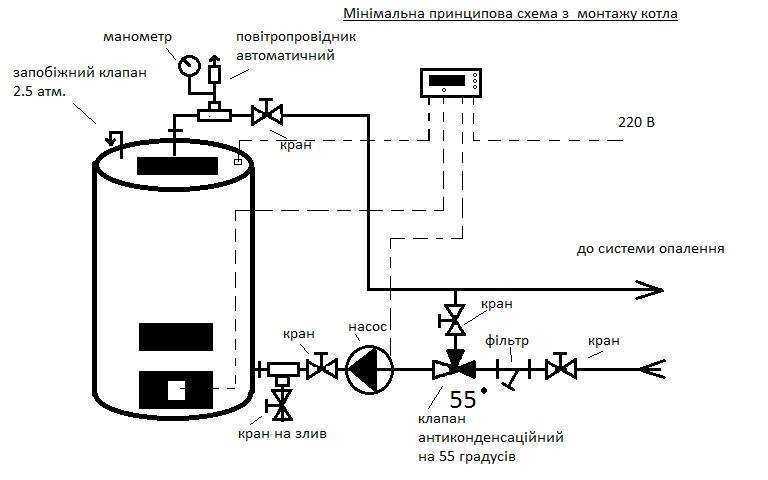

В состав обвязки котла входят следующие виды оборудования:

• расширительный бачок для компенсации теплового увеличения объёма воды;
• предохранительный клапан для аварийного сброса воды при опасном повышении давления;
• воздухоотводчик для сброса воздушных пробок;
• манометр и термометр для контроля параметров нагреваемой воды;
• бойлер для подготовки воды в системе горячего водоснабжения.

На разных котлах это оборудование может иметь разные технические характеристики, но основные функции одинаковые. Наличие автоматического регулирования параметров процесса нагрева воды расширяет список элементов обвязки за счёт специального оборудования.

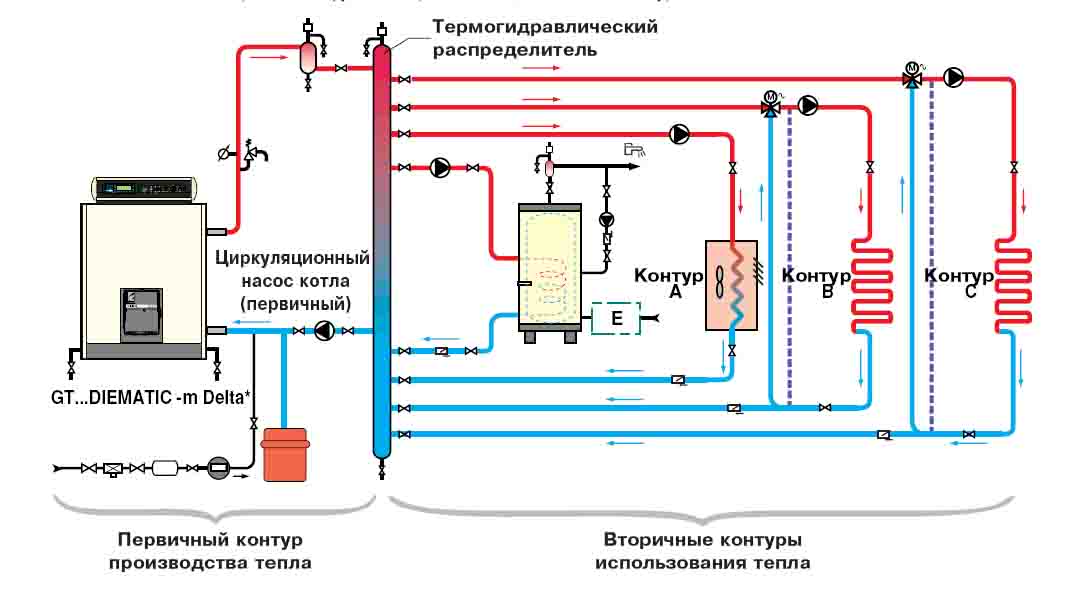

ФОТО: kachestvolife.clubВариант обвязки котла

Что называют «обвязкой»?

На сегодняшний день в большинстве частных домов применяется классическая схема обвязки котла отопления. Согласно ей основной контур, в задачу которого входит теплоснабжение всех помещений через радиаторы, дополняется техническим или малым контуром, выполняющим следующие функции:

1. Осуществляет предварительный разогрев теплоносителя перед его подачей в основной контур (в техническом контуре сделать это проще из-за небольшого объема).
2. Позволяет регулировать режим работы котла и добиваться оптимальной разницы температур на входе и выходе.
3. Предотвращает перегрев котла и других элементов в случае непредвиденных ситуаций.

Именно эта, сервисная, часть отопительной системы и называется обвязкой.

Как составить и реализовать схему обвязки котла отопления в частном коттедже

При создании отопительной системы частного коттеджа или квартиры необходимо соблюсти определённые правила соединения между собой всех элементов, принимающих участие в обогреве помещений

Кроме подбора оптимальной мощности котла и радиаторов стоит обратить внимание на магистрали, по которым будет проходить теплоноситель, а точнее на их диаметр и последовательность соединений. Каждый, кто решил самостоятельно развести обогревающие контуры должен понимать, что система не всегда может состоять из труб одинакового диаметра, и этот показатель может значительно отличаться в разных частях схемы в зависимости от исполняемых функций

Правила организации газового отопления и советы по монтажу

Монтаж, обвязка и пуск газа должны выполнять люди имеющей допуск к этой работе. Проектирование и сборка схемы газового оборудования производят по СП 62.13330.2011, СП 60.13330.2012, СП 42-101-2003, и подобным нормативным документам.

Мощные газовые котлы (свыше 30 кВт) размещают в отдельном помещении. Есть обязательные требования к этому помещению:

• Котельная должна площадью не меньше 4м2высота помещения не меньше 2,5м. Допустимо организовать котельную в подвале жилого дома;
• Дверной проем должен быть не меньше 80см шириной. Устраиваются окна площадью 0,3 м2на 10 м2 площади помещения;
• Для приборов с естественной тягой предусматривают вентиляционную систему в верхней части комнаты;
• Высота дымохода должна быть выше конька на 50 см.

Установка и подключение оборудования

Перед началом монтажных работ, необходимо промыть систему специальным составом, предлагающимся производителем электродных котлов. Порядок установки агрегата такой:

• Особенности работы электродного котла требуют строго вертикальной его установки, при этом крепление должно производиться на отдельные кронштейны.
• Также крепление должно быть выполнено с применением прокладок изоляционного материала.

Закрепив котел, можно начинать его подключение к системе отопления и электросети. Все электродные котлы подключаются по такой схеме:

• Для системы отопления следует взять пластиковые трубы или выполнить подключение через пластмассовые вставки.
• Схема подключения предусматривает наличие группы безопасности, которая включает в себя манометр, автоматический воздухоотводчик и предохранительный клапан.
• Также необходимо наличие расширительного бака, установленного до запорной арматуры.
• Если оборудуется малый защитный контур, то группа безопасности и расширительный бак устанавливаются до него, а вся запорная арматура – за ним.

Теперь рассмотрим некоторые нюансы электрического подключения:

В качестве заземляющей жилы используется медный провод сечением не менее 4 мм. При этом сопротивление такой жилы не должно превышать 4 Ом. Подключается заземляющая жила к корпусу котла.
Для подключения питания также используется медный провод соответствующего потребляемой мощности сечения

При этом важно соблюдать полярность: фаза подсоединяется к электроду, ноль – к корпусу.

Обслуживание электродных систем отопления

В процессе эксплуатации электродные котлы требуют обращать внимание на некоторые параметры:

Прежде всего, это исправность заземляющего контура

Также следует обращать внимание на исправность всех электрических соединений, в том числе и электронных подключений.
Вторым важным аспектом является качество теплоносителя. Необходимо поддерживать его определенную плотность и контролировать содержание солей.

Пошаговая инструкция позволит собрать электродный электрокотел своими руками, что позволит сэкономить некоторые средства. Но если вы цените комфорт и безопасность, лучше отдать предпочтение заводским моделям, снабженным современными системами контроля и автоматической защиты.

Как самостоятельно выполнить обвязку котла отопления

Эта работа для многих непривычная, но по характеру мужская и технически интересная.

Инструменты и расходные материалы

Для работы потребуются инструменты сантехника, слесарные инструменты, электродрель со свёрлами по металлу и бетону. Расходные материалы потребуются для уплотнения многочисленных трубных соединений: лента ФУМ, льняная пакля, герметики.

Подготовительный этап

Во время подготовки к созданию системы теплоснабжения и горячего водоснабжения дома необходимо изучить проект, проверить по спецификации наличие всего оборудования, его техническое состояние, продумать методы и специфику монтажа, выбрать и привести в рабочий вид места, в которых будет устанавливаться оборудование.

Монтажные работы

Монтажные работы с разными видами оборудования имеют свою специфику.

Котёл

Монтаж котла можно рассмотреть на примере твёрдотопливной модели. Поскольку топливо такого котла пылящее, а его горение сопровождается выделением дыма, сам котёл разумнее всего устанавливать вне жилого помещения. Можно в отдельном помещении.

Под котлом должно быть прочное основание. Если рядом планируется установка другого тяжёлого оборудования, следует сделать промышленный пол (армированную бетонную стяжку толщиной 12 см) и закрыть его негорючим материалом. В зоне обслуживания котла следует установить розетки 220 В.

В котельном помещении должна быть хорошая вентиляция, так как воздух нужен для горения топлива, а задымлённый воздух требуется замещать свежим. Если дымовая труба будет выводиться наружу, то проходы сквозь деревянные стены следует оборудовать с соблюдением требований противопожарной безопасности.

Расширительный бак

Расширительный бак устанавливается в систему теплоснабжения для компенсации воздействия увеличенного при нагреве объёма воды. В бак перемещается образовавшийся избыток воды, при охлаждении вода возвращается в систему. Для закрытой водяной системы требуется установка бака мембранного типа, для открытой годится любая ёмкость подходящего объёма. При установке бака мембранного типа воздушная камера должна оказаться сверху.

Циркуляционный насос

Циркуляционный насос устанавливается в отопительную систему для интенсификации движения воды по трубам. Применение насоса позволило быстрее доставлять горячую воду к радиаторам отопления и снизить стоимость трубопроводов.

Насос можно врезать и в прямую линию, и в обратную. Но при возникновении перегрева воды на неавтоматизированном котле насос, установленный на обратке, проживёт дольше и даст хозяевам больше времени на минимизацию последствий аварии. При монтаже ось ротора насоса обязательно должна быть в горизонтальном положении. До и после насоса необходимо установить отсекающие краны. Коробка с электроконтактами мотора должна находиться сверху.

ФОТО: skr.shЦиркуляционный насос в системе отопления

Воздухоотводные клапаны

Автоматические воздухоотводчики без вмешательства человека стравливают воздушные пробки из системы теплоснабжения. Эти устройства устанавливают в самых высоких точках отопительных контуров, на торцах тупиковых ответвлений трубопровода, на коллектор вместе с манометром и аварийным клапаном. В этих точках системы обычно скапливается воздух, и его надо стравливать.

Коллектор

Узел коллектора положено монтировать в определённой последовательности. Сначала устанавливается вводная запорная арматура на стояке водоснабжения, затем счётчик, фильтр и обратный клапан. После этого нужно подключить сам коллектор и закрепить его на стене. Смонтировать водопровод к каждому потребителю, трубы зафиксировать специальными креплениями.

Прокладка трубопровода

Отопительная система в доме может быть однотрубной либо двухтрубной.

Однотрубная система

В однотрубной  системе все устройства последовательно подключены к одному водяному контуру. Каждый последующий радиатор получает слегка подостывший в более ранних потребителях теплоноситель. Система обходится дешевле и применяется в одноэтажных домах.

Двухтрубная система

В двухтрубной системе горячая вода приходит в радиатор по одной трубе, а уходит из системы по другой. Все радиаторы получают воду примерно одной температуры.

Двухконтурная система отопления частного дома схема

Чтобы подобная сеть могла функционировать, прежде всего, нужен двухконтурный отопительный котел, способный нагревать и теплоноситель, и воду для горячего водоснабжения. О том, как может быть реализована схема отопления частного дома с двухконтурным котлом, мы и расскажем в данной статье

Обратите внимание! Проектируя систему, учтите одну очень важную особенность, которую имеет схема отопления с двухконтурным котлом

Когда в доме включают кран горячей воды, то котел перестает нагревать теплоноситель и переключается на контур ГВС. Тут лучше подойдет схема отопления с двумя котлами либо одноконтурного аналога и греющей воду колонки.

Схемы отопления с двухконтурным котлом: наиболее приемлемые решения для вашего дома

Двухконтурный агрегат не будет способен поддерживать комфортную температуру в помещениях, если станет работать больший процент времени на ГВС. В этом случае, после остановки котла, циркуляция в сети отопления прекратится почти сразу. Восстановление ее будет долгим. В ходе повторного наполнения горячей водой, батареи разогреются неравномерно. Рассмотрим, какой может быть схема обвязки двухконтурного котла отопления, если дом одноэтажный, небольшой до м2 и имеет несколько раздельных помещений, которые все надо обогреть.

Оптимальной в данном случае будет однотрубная сеть. Она самая простая по конструкции и в монтаже, при ее эксплуатации почти не возникает проблем. Кроме этого, цена системы будет невысокой, благодаря экономии материалов, ведь их уйдет меньше, чем на двухтрубный аналог. Затем ее нужно вести с наклоном постоянным вниз.

Такая разводка труб довольно сложна и неэстетична. Однако она необходима, чтоб при выключении насоса отопительные батареи разогревались благодаря естественной циркуляции.

Такая обвязка двухконтурного котла отопления имеет одно важное преимущество. Если нужно, она способна функционировать благодаря естественной циркуляции носителя тепла

В качестве разгонного коллектора тут будет выступать труба для течения воды к верхнему участку розлива. То есть система с такой схемой может работать без зависящих от электроэнергии агрегатов например, насоса.

Исходя из этого, если возникнут форс-мажорные обстоятельства, вы никогда не замерзнете. Конечно, данный метод имеет и свои минусы. Например, тепловой аккумулятор стоит достаточно дорого.

Двухконтурный генератор тепла имеет как свои достоинства, так и недостатки. При желании, минусы агрегата можно существенно понизить.

В этом случае вы приобретете максимально комфортную систему, которая будет обеспечивать ваш дом и теплом и горячей водой. Каковы ее нюансы и особенности, а также, какие существуют разновидности — данная информация окажется полезной для тех, кто решил самостоятельно изготовить отопительную конструкцию.

Характеристики двухконтурного газового котла

Помимо двухтрубной двухконтурной отопительной системы, существует и более простая — однотрубная, также имеющая своих сторонников. Основное различие между ними заключается в том, что одноконтурная конструкция предполагает наличие одного теплоносителя, который проходит по всему дому, а у двухконтурной системы имеется как подающий тепло элемент, так и отдающий. Однако такое мнение не совсем верно. Вследствие того, что конструкция устроена таким образом, давление в ней распределяется равномерно, поэтому при установке, можно использовать трубы небольшого сечения и сопутствующие части, которые имеют более приемлемую цену.

Двухконтурная система имеет различные схемы строения, но основные составляющие в ней одинаковы. В нее входят следующие элементы:. Независимо от площади строения, которое необходимо отопить, двухтрубную систему можно установить в любом здании.

Она будет эффективно одинаково прогревать каждое помещение в нем. Двухтрубных систем отопления существует множество разновидностей, которые классифицируются по отдельным признакам. Однако, не все они используются в быту. Целесообразно будет разобраться в основных схемах строения отопительных конструкций с двумя контурами.

В зависимости от схемы монтажа двухконтурные отопительные системы подразделяются на горизонтальную и вертикальную. Для справки! Вертикальная схема больше всего подходит для зданий с несколькими этажами, а горизонтальная в основном используется для домов, которые имеют один этаж, но занимают большую площадь.

Вертикальная система отопления предполагает наличие нескольких отдельных стояков, количество которых зависит от числа этажей, а также радиаторов, расположенных друг над другом.

Горизонтальная же схема имеет один или два стояка и по несколько источников обогрева помещения, которые устанавливаются на одном этаже.

Твердотопливный отопитель и накопительный бойлер

С целью загрузки косвенного водонагревателя за счет дровяного котла, первый следует врезать в контур теплогенератора, как показано на изображении. Какие функции исполняют некоторые детали в схеме:

• При помощи обратных клапанов горячая вода не возвращается по контурам назад;
• Второй насос (подойдет аппарат небольшой мощности 25/40) поставляет кругооборот теплоносителя через спиральный теплообменник бойлера;
• Когда температура в водонагревателе поднимается до заданной, насос отключается термостатом;
• Функцию предотвращения завоздушивания подающей линии (располагается выше, чем штатная группа безопасности) выполняет еще один воздухоотводчик.

Таким же методом можно присоединить водонагреватель к любому котлу без электронного контроллера.

Двухтрубная с горизонтальной схемой

Отопление на две трубы в горизонтальном виде – схема для крупных помещений. Радиаторов на этаже больше десяти.

Магистрали подсоединяются к приборам параллельно. Сточная (обратная) расположена на уровне пола. Подача врезается в батарею сверху, разводка проходит под подоконником, потолком.

Не требуется разгонный стояк. Техническая вода отопления поднимается на высоту от котла, за счет давления внутри схемы.

Необходимы расширительный бак, стояки для перекрытия, предохранительные клапаны. Мембраны для двух труб с циклом на самотёке – неудачная мысль.

Проблему представляет скрытие разноуровневых магистралей с глаз. Придется подумать, как вернуть помещению вид. Работать будет исправно.

Обвязка котла отопления: схема и элементы

Параметры некоторых циркуляционных насосов.

На создаваемый насосом напор при его выборе можно не обращать внимания, его минимальных значений вполне достаточно для частного дома любых разумных размеров. Для справки: систему отопления многоквартирного дома заставляет циркулировать напор всего в 2 метра (что соответствует избыточному давлению в 0,2 кгс/см2).

Циркуляционный насос устанавливается, как правило, перед котлом по ходу движения теплоносителя: на этом участке контура температура теплоносителя минимальна.

Незначительное изменение конфигурации контура позволит работать ему как с принудительной, так и с естественной циркуляцией:

• Насос врезается не в разрыв розлива, а параллельно его участку;
• Между врезками ставится шаровый кран или обратный клапан с минимальным гидравлическим сопротивлением (как правило, шариковый).

Врезка насоса в розлив гравитационной системы.

При работе насоса байпас между врезками перекрыт. При прекращении подачи питания кран или обратный клапан открываются, и отопительная система продолжает работу в качестве гравитационной.

Стоимость подключения электрического котла отопления

Цены на подключение зависят от объема работ, который необходимо произвести, региона и фирмы/мастера. В Москве и Подмосковье стоимость работ в среднем 4 200-12 500 руб., в Санкт-Петербурге – 3 900-8 000 руб., а в регионах – 3 500-7 000 руб. В стоимость входит монтаж и подключение исключительно электрокотла, реже – электрического котла и 1 радиатора.

Стоимость подключения прочих элементов системы отопления таких, как расширительный бак, циркуляционный насос, бойлер косвенного нагрева или теплые полы рассчитывается отдельно и может составлять еще 2-5 тыс. рублей. Срок выполнения работ в среднем 2-4 дня.

Разработка схемы подключения

В зависимости от особенностей конструкции и нюансов подключения электрокотлов к отопительной системе применяют соответствующие схемы. Разработаны типовые схемы подключения силового устройства для различных случаев, к примеру:

• установка котельного агрегата, который не оснащен насосной системой и расширительной емкостью,
• если предусмотрена обвязка с буферной емкостью,
• если предстоит соединение с бойлером косвенного нагрева,
• электрический генератор тепла работает в паре с ТТ котлом или устройством на газовом топливе.

Двухконтурный прибор должен быть подключен к магистралям отопления и ГВС.

Схемы подключения газовых котлов

Схема отличается у одноконтурных и двухконтурных котлов.

Одноконтурные

Такой прибор имеет один теплообменник, использующийся для нагрева теплоносителя.

С его помощью невозможно подготовить воду для горячего водоснабжения (бытовых нужд). Они предназначены только для обогрева жилого помещения.

Агрегаты различаются на настенные и напольные по принципу установки. Разница заключается в мощности.

У первых она ограничена — 100 кВт, для напольных лимита практически не существует.

Настенные

Прикрепление производится с помощью специальных кронштейнов.

Важно! Обязательно должен быть зазор между агрегатом и стеной размером от 30 до 50 см

• Проверка наличия тяги в выходном патрубке агрегата проводится перед тем, как соединить с дымоходом. Диаметр входного отверстия должен соответствовать диаметру трубы у дымоотвода. Соединения должны быть герметичными.
• Для предотвращения засора теплообменника на патрубке котла устанавливается система смягчения воды.
• Перед подключением к системе отопления необходима опрессовка агрегата.
• При помощи гибкого шланга и паронитовых прокладок происходит подсоединение к газовой магистрали.

Фото 1. Схема подключения одноконтурного настенного котла к системе отопления с циркуляционным насосом и водонагревателем.

Напольные

1. Установка прибора происходит на специально подготовленное и расчищенное место.
2. Проделывается отверстие для дымохода (если его нет) и проверяется совпадение размеров диаметров обоих выходов (как дымоотвода, так и дымохода).
3. Устанавливается фильтр для смягчения воды.
4. Котёл присоединяется к отопительной системе и газовой магистрали.

Внимание! Из-за возможной опасности работ подключение настенных и напольных агрегатов к газовой магистрали рекомендуется поручить специалисту. Герметичность соединений актуальна для обоих видов устройств

Герметичность соединений актуальна для обоих видов устройств.

Двухконтурные

Двухконтурные приборы отличаются присутствием 2 магистралей. Вторая линия предназначена для обогрева воды для бытовых нужд, что позволяет отказаться от использования бойлера.

Настенные

Схема подключения настенных двухконтурных котлов не сильно отличается от одноконтурных. Однако здесь происходит подсоединение уже четырёх (а не двух) патрубков, пара из которых задействована для обогрева воды на хознужды.

Фото 2. Схема подключения настенного двухконтурного котла отопительной системы для частного двухэтажного дома.

Напольные

Подключение напольного двухконтурного типа аналогично одноконтурному, опять же учитывая наличие и подключение второй пары патрубков.

Обвязка настенного двухконтурного газового котла

Современные двухконтурные газовые котлы отличаются сложностью конструкции. Они представляют собой готовые к эксплуатации приборы, уже готовые к встраиванию в отопительные системы. Обычно в них присутствуют:

• Герметичные мембранные баки (средний объем составляет 8-10 литров, чего вполне достаточно для схемы обвязки отопления частного дома);
• Циркуляционные насосы – нет необходимости приобретать их отдельно;
• Группы безопасности – здесь устанавливаются предохранительные клапаны, автоматические спускники воздуха, а также манометры или термоманометры.

Таким образом, они не нуждаются в покупке дополнительного оборудования.

Тем не менее в схемах обвязки двухконтурных котлов отопления все-таки могут использоваться дополнительные циркуляционные насосы и спускники воздуха – все зависит от сложности прокладываемых систем.

Фильтрация воды

Фильтры для воды тоже можно отнести к обвязке котлов отопления, как электрических, так и газовых. Они предохраняют оборудование от поломок, возникающих в результате банальных засоров. Фильтры очищают воду механическим путем, улавливая мелкие фракции загрязнений, а также обеспечивают ее умягчение. Последний пункт особенно важен, так как высокое содержание солей вызывает засорение теплообменников известковыми отложениями.

Самые простые фильтры работают на основе ионообменной смолы. Они подменяют атомы металлов в солях, делая воду более мягкой. В результате этого снижается вероятность осаждения известкового налета на внутренностях котлов. Но перед тем как покупать фильтры, рекомендуется уточнить жесткость с помощью специальных тест-полосок. Самыми надежными считаются мембранные фильтрующие системы, но они отличаются высокой стоимостью.

Включение фильтра в схему обвязки котла отопления позволяет снизить расходы на обслуживание теплообменников, предусматривающее их очистку с помощью специальных жидкостей – процедура отличается своей дороговизной и необходимостью вызывать мастера.

Коллекторы и гидрострелки

Данные устройства используются для распределения теплоносителя по нескольким отдельным контурам. Коллекторы ставятся в количестве двух штук – один на подающую трубу, а второй на обратную. К коллектору, через отдельные циркуляционные насосы, подключаются отопительные контуры – комнатные радиаторы, каскады внутрипольных конвекторов, а также теплые полы. Остывший теплоноситель возвращается в обратный коллектор и уже по одной трубе возвращается в котел. Такая схема обвязки отопления используются в больших домовладениях.

Гидрострелка напоминает по своей конструкции коллектор, но подключается сразу к двум трубам. Установка его производится строго вертикально. В верхней его части находится горячий теплоноситель, а в нижней – более остывший. Делая врезки, можно распределить теплоноситель по отдельным контурам в соответствии с его температурой. К верхней части обычно подключаются батареи, а к нижней – теплые полы.
