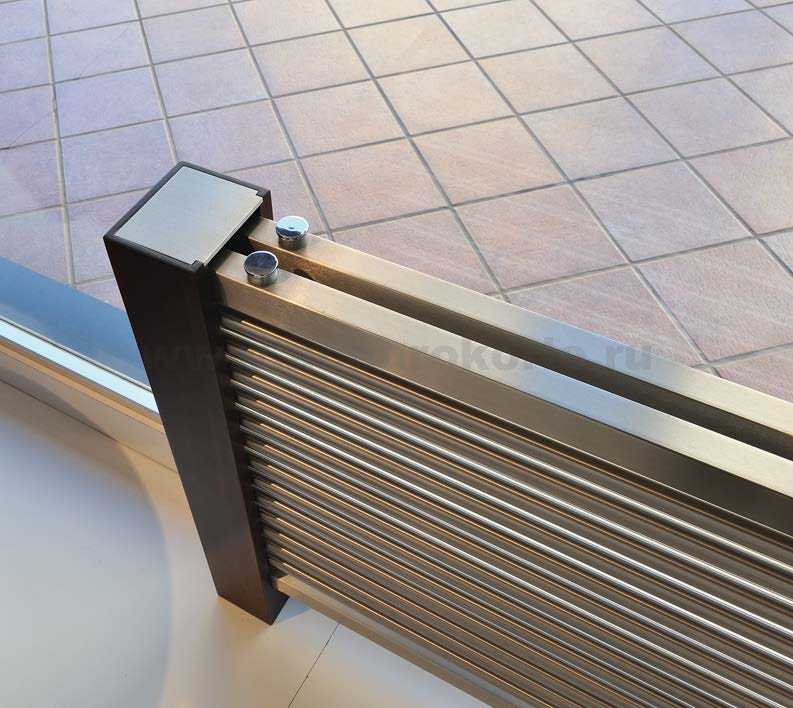

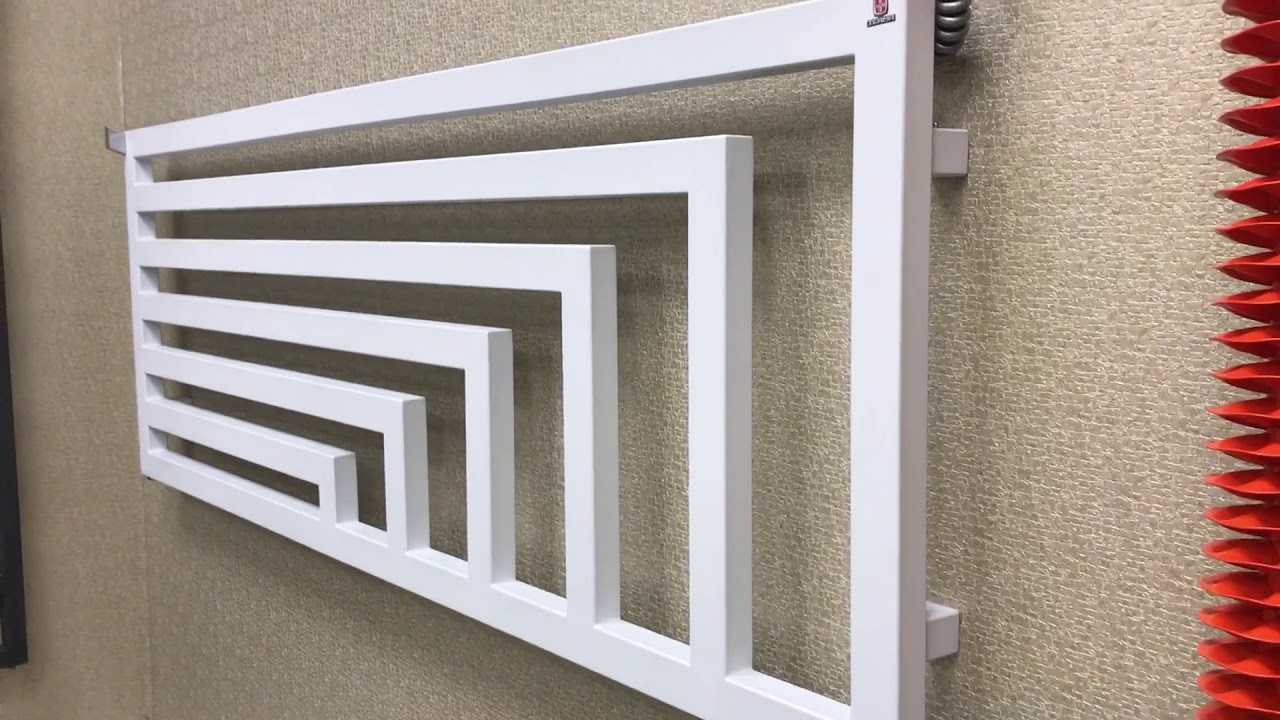

Самодельные радиаторы отопления из профильной трубы

Установка самодельной батареи

Монтаж радиатора, выполненного собственноручно, предусматривает наличие не только базовых знаний в области установочных процессов, но и определенного опыта в такого рода делах. И для того, чтобы все необходимые действия были выполнены правильно, мы должны позаботиться обо всем необходимым в данном случае оборудовании.

Рулетка для измерений	Набор ключей для выполнения сборки	Электродрель, а также набор сверл к ней
Карандаш	Разводной ключ	Строительный уровень

И только когда все оборудование будет у нас под рукой, можем смело приступать к работе. Но до этого, разумеется, следует выполнить демонтаж старых отопительных приборов (при наличии таковых). Алгоритм действий должен быть следующим.

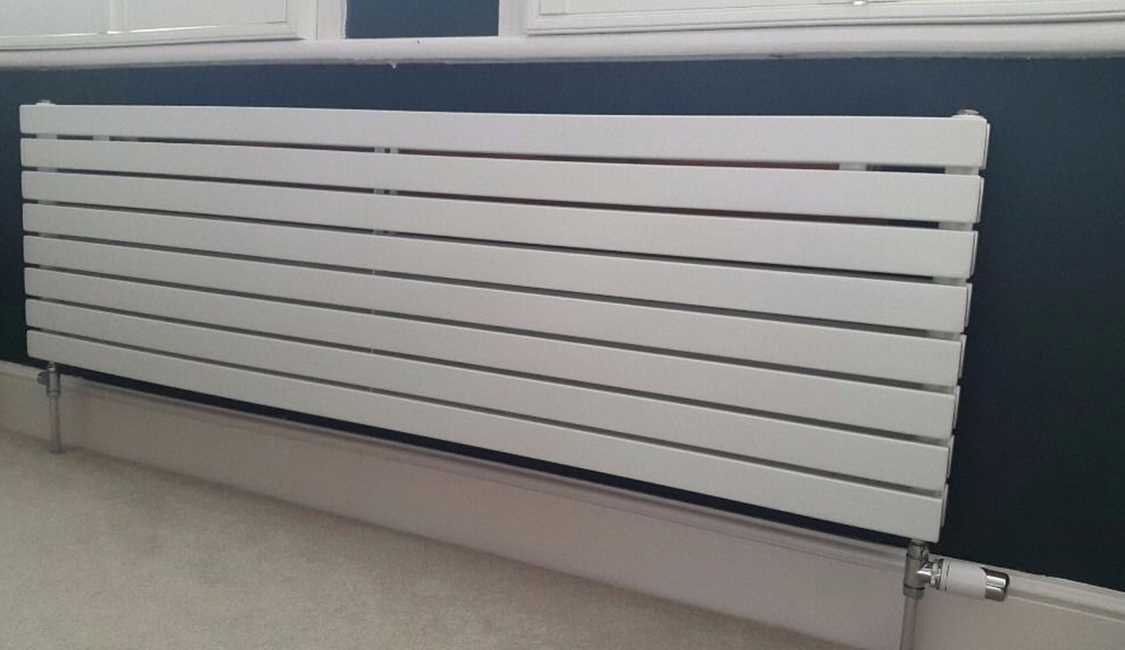

Замена батарей отопления в квартире

Ранее мы подробно рассказывали о том как самостоятельно поменять старую батарею в квартире, в дополнение к этой статье советуем вам ознакомится с данной информацией

Вот как будет производиться монтаж отопительной системы (кратко). Выполняем разметку крепежей для радиаторов, производим установку. На подготовленные крепежи устанавливаем радиатор(ы). Затем комплектуем систему отопления всем необходимыми элементами, то есть кранами и заглушками. После этого устанавливаем на место головку с краном (последний необходим для ее активации). Завершающим этапом станет подключение нового радиатора (или радиаторов) к основной отопительной магистрали. Теперь рассмотрим детальнее, как все это должно выглядеть.

Перед установкой батарей подготавливаем те участки стен, которые будут за ними находиться. Мы подготавливаем и окрашиваем эти участки непосредственно перед монтажом, в противном случае доступа к ним у нас уже не будет.

Если в помещении имеются предыдущие элементы отопления, то демонтируем все, что располагается после отопительного котла.

Обратите внимание! Нужно помнить, что дистанция между поверхностью пола и новым отопительным прибором должна составлять как минимум 10 сантиметров. А дистанция между ним и поверхностью стены, соответственно, должна быть не менее 3 сантиметров. Далее составляем детальный план, в котором указываем, как будут располагаться самодельные радиаторы отопления из труб

Так мы сможем контролировать всю процедуру установки, и не будем допускать ошибок в работе.
Затем на входах/выходах радиаторов оборудуем муфты. После установки муфт монтируем специальный кран, посредством которого будут стравливаться излишки воздуха из отопительной магистрали.

Далее составляем детальный план, в котором указываем, как будут располагаться самодельные радиаторы отопления из труб. Так мы сможем контролировать всю процедуру установки, и не будем допускать ошибок в работе.
Затем на входах/выходах радиаторов оборудуем муфты. После установки муфт монтируем специальный кран, посредством которого будут стравливаться излишки воздуха из отопительной магистрали.

Теперь можем подготавливать термоголовку. С этой целью под нее устанавливаем специальный кран и клапан

Важно, чтобы кран располагался на линии «обратки», а клапан – на входе в батарею отопления. Дабы избежать возможных протечек, уплотняем все соединения ФУМ-лентой либо же специальным герметиком.. Как только все подготовительные мероприятия будут закончены, начинаем непосредственно установку труб системы

Как только все подготовительные мероприятия будут закончены, начинаем непосредственно установку труб системы.

Обратите внимание! Если в помещении планируется монтаж не одного, а сразу нескольких радиаторов, то в работе нам потребуется водный уровень. Он необходим для того, чтобы давление в магистрали образовывалось правильное. Заполняем систему рабочей жидкостью

С этой целью открываем все краны, предназначающиеся для стравливания излишков воздуха. Заливку носителя тепла выполняется исключительно либо в трубу подачи, либо в расширительный бак. Причем в первом случае для этого потребуется маломощный жидкостный насос.

Заполняем систему рабочей жидкостью. С этой целью открываем все краны, предназначающиеся для стравливания излишков воздуха. Заливку носителя тепла выполняется исключительно либо в трубу подачи, либо в расширительный бак. Причем в первом случае для этого потребуется маломощный жидкостный насос.

Видео – Устанавливаем отопительные радиаторы

Начинаем делать самодельный радиатор

Ход работы разберём по пунктам:

Чтобы сварить несущий каркас, необходимы стальные трубы. Для большего коэффициента полезного действия и теплоотдачи лучше использовать трубы большого диаметра. Подойдут обрезки или металлолом – главное, чтобы они были в хорошем состоянии и не покрыты ржавчиной. Если на трубе есть резьба или другие металлические элементы, то их нужно спилить. Все края труб должны быть ровными, без заусениц.
Высчитайте мощность будущей системы радиаторов. Для того, чтобы грамотно распределить батареи по дому, нужно записать квадратуру жилой площади.

Совет мастера:
смело берите расчеты для стандартных чугунных труб, не ошибетесь!

Например:

Измеряем первичные показатели: внешний диаметр трубы = 12см; внутренний диаметр трубы = 9,5см; толщина внешней стенки батареи = 3,5 см; площадь сечения = 7,8 см.

Вы можете привнести в конструкцию батареи свои нюансы: если у Вас часто происходит завоздушивание труб, замерзание воды или отопительной жидкости, гидроудары, тогда установите специальный кран шарнирного типа. В нужный момент, Вы легко восстановите давление в системе.
Батарея может быть с любым количеством секций. Все зависит от типа помещения, куда она будет прикреплена:

в большое помещение (более 30 м2), желательно установить трехсекционный радиатор;
в спальню, кабинет или детскую комнату, достаточно двухсекционного;
для подвальных, складских помещений, кладовых, где необходимо поддерживать минимальную плюсовую температуру в любое время года, можно поставить и односекционный радиатор.

Перед тем, как начать работать с болгаркой, освободите место вокруг себя. Убедитесь, что провод удлинителя находится на безопасном расстоянии.

Замечание специалиста:
помните о технике безопасности во время работы с электроинструментами!

Возьмите трубу большого диаметра и разрежьте ее на 3 равные части.
В каждой части, сделайте отверстия под углом 180 градусов и диаметром 2,5см, электроинструментом, имеющим насадку «балетка»

Обратите внимание на расстояние между отверстиями: их нужно делать, отмерив 5см от торца по обе стороны. В итоге, у Вас получится конструкция, в которой отверстия располагаются как в нижней, так и в верхней части трубы.
Очистите трубы и острые края отверстий крупнозернистой наждачной бумагой от металлической стружки.
Далее, возьмите тонкую трубу диаметром 20 см и отмерьте ее посередине

Затем разрежьте болгаркой, чтобы получились 2 части по 10 см. Приварите эти куски труб к конструкции из больших труб, таким образом, чтобы получилась крестообразная система циркуляции воды.
Тонкие прутья нарежьте и приварите к противоположной стороне конструкции из больших труб. Таким образом, у Вас получится жесткий и устойчивый каркас, способный выдержать сильный напор воды.
Чтобы закрепить полученный каркас, установите сгоны: один сгон приваривается к входному отверстию, а второй к выходному.

Полезно знать:
для того, чтобы проверить радиатор на герметичность, необходимо закрыть нижний сгон заглушкой. В верхний сгон залейте воду и понаблюдайте: если течь все-таки есть, то слейте воду, просушите радиатор и заварите щель.

Если у Вас центральное или паровое отопление, то можно сделать батарею из обычных водопроводных пластиковых труб. Они имеют легкий вес, небольшую цену и быстро монтируются.

Для увеличения температуры в жилом помещении или квартире, приваривают конструкцию из труб к уже готовой профильной батарее. Эти манипуляции подлежат согласованию с главным инженером ЖЭСа и регистрации в государственных коммунальных службах.

Опасность проведения данного вида работ некомпетентным специалистом состоит в том, что регистры зафиксируют снижение давления и такая «работа» приведет к завоздушиванию системы водоснабжения всего жилого дома. Чтобы избежать неприятностей, необходимо полностью отключить подачу воды и перекрыть входные отверстия.

Важно знать:
ни в коем случае нельзя врезать самодельные конструкции без присутствия специалиста. Резкий гидроудар способен привести к разгерметизации сваренного радиатора

Как показала практика, на 20 м2 необходимо 15-16 ребер батареи.
Этого вполне достаточно, что бы поддерживать оптимальную температуру в +20 градусов тепла.

Смотрите видео, в котором специалист разъясняет, как можно сделать радиатор отопления своими руками:

Отопление трубами

Обустраивая отопительные системы для загородных коттеджей, трубы используют нечасто. Требуется, чтобы их длина была внушительной, а диаметр достигал размеров 60-100 мм (порой даже больше). Это обеспечит необходимый поток теплоотдачи. Сейчас система такая выглядит весьма абсурдно, но зато отопление без радиаторов.

Если принимается решение прокладки трубопровода вместо радиаторов, необходимы:

котел отопления;
трубы;
бак расширения;
перемычка.

Трубы устанавливают горизонтально. Перемычка служит соединительным элементом. Ее диаметр должен быть меньше диаметра трубы.

Какой металл лучше

Для начала отметим, что конструкции подобного рода могут предназначаться как для теплоотдачи, выполняя функцию радиаторов, так и для забора тепла, когда трубчатый регистр монтируется непосредственно в топочной камере котла или печи.

Плюс в некоторых моделях вместо жидкостного теплоносителя используется разогретый газ, к примеру, радиаторная дымоходная труба.

Стальные трубы для радиаторов отопления заслужено считаются лидерами данного сектора рынка. Конечно, теплоотдача стали не так высока, как у алюминия или меди, она подвержена коррозии и требует регулярного ухода. Но эти недочеты с лихвой компенсирует доступная цена, а также широкий диапазон типов и размеров. Кроме того варить обычный черный металл гораздо проще нежели цветной.
Нержавеющая сталь для таких конструкций используется крайне редко. Не считая того, что ее стоимость, мягко говоря, далека от бюджетной, для пайки нержавейки применяется аргонная сварка, а работать с ней может далеко не каждый профессиональный сварщик.

Важно: оцинкованное железо в данном случае использовать просто нет смысла. Тонкое цинковое напыление в процессе сварки попросту сгорает

В результате и без того слабый сварной шов, дополнительно поражается коррозией.

Использование медных трубчатых регистров оправдано только в случае медной разводки по дому. Теплоотдача меди в четыре раза выше, нежели у черных металлов, поэтому здесь можно говорить про отопление трубами без радиаторов, точнее с минимальным количеством радиаторов. Но, во-первых, цена на медь баснословно высока, а во-вторых, этот металл очень требователен к условиям эксплуатации.

Медная разводка отопления.

1. Медные системы требуют тонко очищенного теплоносителя, не имеющего твердых абразивных вкраплений.
2. В таких системах фурнитура должна быть медной или из совместимых металлов, таких как бронза, никель, хром или латунь. Причем алюминий с медью категорически запрещено совмещать.
3. Медные трубопроводы в обязательном порядке требуют качественного заземления, так как существует опасность электрохимической коррозии.
4. Медь материал мягкий, поэтому система нуждается в дополнительной защите, естественно кожухи и щиты также стоят денег.

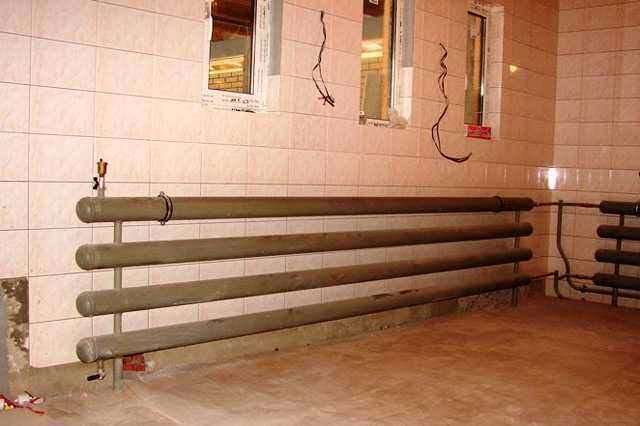

Чугунные радиаторные трубы отопления, показанные на фото, в промышленных зданиях и технических помещениях используются до сих пор. Но вес такой конструкции гораздо выше, нежели у бытовой чугунной батареи. Учитывая не эстетичный вид и довольно низкое КПД, популярностью они не пользуются.

Трубчатые чугунные батареи.

Совет: чугунные трубчатые регистры как нельзя лучше подходят для установки в топочную камеру. Оптимальная теплоемкость, низкая цена и неприхотливость в отношении теплоносителя делают их лидерами данного направления.

Отопительные батареи заводского производства

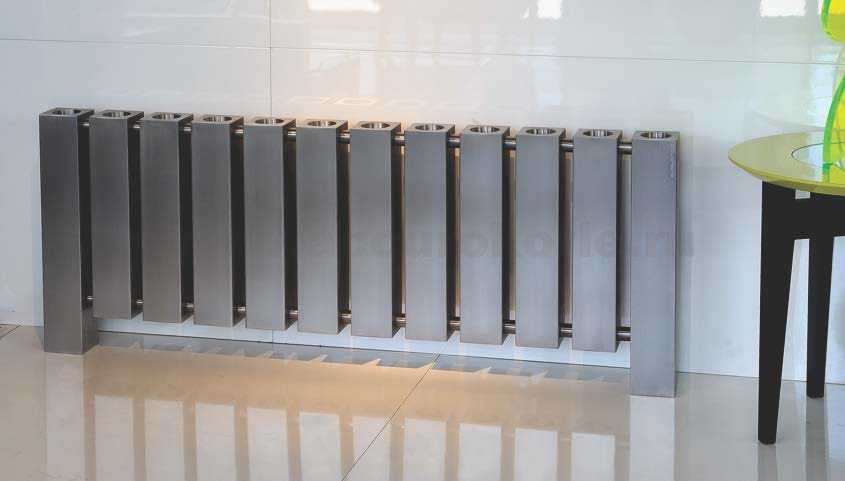

Радиаторы из труб производятся и промышленностью. Данные изделия представляют собой теплотехнические приборы, которые состоят из верхнего/нижнего коллекторов. Оба элемента соединяются вертикальными трубками, расположенными двумя или тремя рядами. А вот оребрение, за счет которого зачастую увеличивают полезную площадь, в данном случае отсутствует. Для теплообменников используются изделия диаметром 2,5 сантиметра, а для коллекторов – 5 сантиметров.

Предельно допустимое давление у таких радиаторов составляет 12 атмосфер, а благодаря тому, что поверхности труб оцинкованы, изделия более устойчивы к ржавлению. Стальной прокат, используемый для этого, имеет толщину 0,15 сантиметра. Что же касается компоновки в отношении к коллекторам, то оно может быть:

с перпендикулярным обменника тепла;
параллельным.

Если принять во внимание все технические параметры, то трубчатые радиаторы необходимо использовать в общественных объектах и малоквартирных городских домах. Благодаря привлекательному дизайну такие изделия с легкостью впишутся в любой интерьер, а ввиду того, что на них отсутствуют какие-либо острые углы, их можно устанавливать даже в дошкольных/школьных заведениях, а также в медицинских учреждениях. Наконец, благодаря отсутствующему оребрению процедура очистки поверхностей от пыли занимает считанные секунды

Наконец, благодаря отсутствующему оребрению процедура очистки поверхностей от пыли занимает считанные секунды.

На этом все. Удачи в изготовлении радиатора и, разумеется, теплых зим!

Исправление ошибок

Иногда, неправильно произведенные замеры помещения, приводят к неверным расчетам. Установленный радиатор отопления работает неэффективно, в помещении прохладно. Не стоит сразу же бросаться и делать новый прибор, затрачивая и время, и деньги. Есть способ, как можно повысить тепловую отдачу.

Для этого необходимо увеличить площадь нагрева. Единственный в данном случае вариант – приварить к трубной конструкции ребра из металлического листа толщиною 1,0-2,0 мм. Форма ребер может быть разной, главное – их площадь.

Поэтому из листа железа вырезаются, к примеру, прямоугольные куски размерами по длине больше высоты радиатора, по ширине 100-150 мм. В них с одной стороны вырезаются полукруги диаметром 100 мм. На каждом куске листа по два полукруга, расстояние между которыми определяется промежутком между двумя трубами в батарее.

Готовые формы привариваются к отопительной конструкции. Чем их больше, тем выше теплоотдача прибора.

Задаются чаще всего компьютерщики, причем далеко не всегда профессиональные. Дело в том, что во многих системных блоках устанавливается радиатор из алюминия. Он вполне нормально охлаждает «железо» в состоянии не очень активной работы, но при запуске многих современных игр уже не способен справиться со своей работой. Потому иногда нужно сделать радиатор из меди, более теплопроводного металла. Конечно, его можно и приобрести, но себестоимость при создании своими руками оказывается гораздо ниже. Для создания радиатора в домашних условиях понадобится, прежде всего, сам материал – высокотеплопроводный металл. В данном случае это медь. Достать его достаточно трудно. Можно обратиться в пункты приема цветных металлов. Необходим именно тонкий лист, из которого будут сделаны пластины радиатора. Также заблаговременно нужно обзавестись ножницами по металлу.

Для соединения медных пластин и образования на одной их стороне сплошного листа понадобится гальваническая ванна, для которой нужно найти устойчивую к агрессивным средам посудину. Перед тем как рассчитать количество секций радиатора, нужно измерить длину и высоту области, которую нужно будет охладить. Высоту или длину, в зависимости от того, вертикально или горизонтально будут размещены пластины, нужно разметить так, чтобы расстояние между секциями было 2-3 миллиметра. Такое частое размещение позволит добиться наилучшего эффекта. Далее нужно взять тонкий лист меди и нарезать из него пластины. Если меняется алюминиевый радиатор на медный, удобно вырезать медные пластины по размеру алюминиевых. То есть, перед тем как заменить радиатор, можно по его подобию создать более совершенный предмет. Итак, нарезанные медные пластины собираются в стопку и с одной стороны заращиваются между собой с применением гальванической ванны. После этого нужно высверлить отверстия во всех пластинах для их нанизывания.

Важно также разделить пластины проводом, который обязательно должен иметь изоляцию. Если все будет сделано правильно, с одной стороны пластины зарастут, и получится цельная плоскость

Таким образом, подошва радиатора готова, пластины хорошо разделены. Если радиатор создавался для компьютера, нужно также просверлить отверстия, соответствующие системному блоку. Таким образом, перед тем как выбрать радиатор в магазине, стоит задуматься, а не лучше ли создать его своими руками? Да, по внешнему виду он, конечно, будет уступать заводскому аналогу. Однако зачастую заводские радиаторы, особенно произведенные небольшими компаниями, ценящими свою репутацию, не могут обеспечить надежности самодельного предмета. А в случае радиаторов, произведенных как раз под знаком известной марки, цена обычно завышена радикально.

Ассортимент различных приборов для обогрева помещений на современном рынке поражает своим разнообразием, сейчас можно легко найти изделия практически на любой вкус и кошелек. Тем не менее, радиаторы отопления своими руками из трубы делаются, по сей день. Эти конструкции могут быть сварными или сборными, для такого производства используются разные металлы, что же касается форм, то здесь все зависит от воображения мастера. Обо всех этих тонкостях мы и побеседуем далее.

Преимущества и недостатки самодельных устройств

Дабы не быть голословными, предлагаем вашему вниманию перечень преимуществ, свойственных собственноручно изготовленному отопительному оборудованию:

очень высокая эффективность. Вы можете соорудить радиатор из труб любого размера. Но, как правило, для этой цели берутся элементы с довольно большим диаметром. Благодаря этому площадь устройства получается весьма приличной, и теплоотдача, соответственно, тоже. Длину также можно варьировать, ведь вас ничто не ограничивает. Вы можете соорудить батарею вдоль всего помещения, получив тем самым очень равномерный прогрев площади,
абсолютно несложная конструкция. Если вы способны удержать в руках трубу, то точно справитесь и с прочими манипуляциями, необходимыми для производства отопительного радиатора. Конечно, хорошо бы еще иметь опыт работы со сварочным аппаратом — но даже если его нет, то вот вам и повод потренироваться,
невысокая стоимость. Материалы для изготовления обладают довольно невысокой ценой. К тому же, можно приобрести трубы, уже бывшие в употреблении. Для нашего случая новизна не принципиальна, а экономия может быть весьма существенной,
возможность подключения к разным типам систем. Как известно, ток теплоносителя по контуру может осуществляться как естественным, так и принудительным путем. Во втором случае используется циркуляционный насос, который задает жидкости необходимую скорость. Естественно, уровень давления при этом также возрастает. Так вот, самодельный радиатор прекрасно с этим справится. Если, конечно, качественно произвести все работы,
возможность обойтись без отдельного нагревательного котла. В самодельный радиатор можно встроить ТЭН с терморегулятором. Таким образом, ваша отопительная система получится полностью автономной, а заодно это поможет избежать весомых затрат на приобретение нагревательного котла.

С преимуществами разобрались. Как видите, их весьма немало. Но для объективности картины давайте упомянем и недостатки:

необходимость проводить работы очень качественно. Сделать все тяп-ляп в данном случае не получится. Один некачественный шов — и протечка вам будет обеспечена. Поэтому, если вы, как упоминалось выше, не владеете навыками работы со сварочным аппаратом, сначала изучите матчасть, затем потренируйтесь на каких-нибудь металлических обрезках, и только потом беритесь за основную работу,
невозможность использовать радиатор в квартире. Во-первых, самоделка не будет отвечать требованиям безопасности, поэтому размещение таких устройств в жилых помещениях запрещено. Во-вторых, размер устройства таков, что займет довольно много пространства. Да и потом, выше уже говорилось о том, что такие радиаторы предназначены для гаражей, цехов и тому подобных помещений. Уж поверьте, выглядят они соответственно, о благородном и изысканном облике здесь речи не идет. Поэтому размещать свое творение в квартире вы сами вряд ли захотите. Разве что решите привнести в дизайн интерьера очень уж мощную изюминку.

Кроме того, если сравнивать с фабричными устройствами, эффективность самодельных будет все же пониже. Но некритично.

В общем, достоинства определенно перевешивают в свою пользу. Поэтому давайте разбираться, из чего будем делать радиатор и, собственно, как проводятся все работы. Стоит сразу сказать, что наиболее выгодным это дело будет в том случае, если вам повезет найти очень дешевые трубы: подержанные, выброшенные и т. д. Тогда вы получите качественный радиатор практически бесплатно, что еще больше повысит уровень удовлетворения собственным мастерством.

Изготовление секционных отопительных батарей из металлических труб кустарным способом

Инструменты

Чтобы самостоятельно изготовить регистр, приготовим необходимый инструментарий:

Сварочный аппарат, электроды и защитная маска.
Болгарка, электродрель, абразивный круг и сверла по металлу.
Молоток, газовый ключ, строительный уровень, рулетка.
Тиски, струбцины, щетка с металлическим ворсом.

Кроме защитной маски для сварки стоит взять спецкостюм, рукавицы и крепкие сапоги или ботинки.

Необходимые материалы

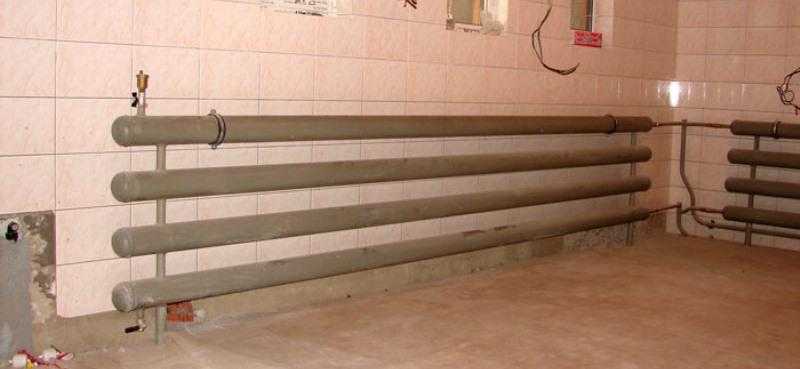

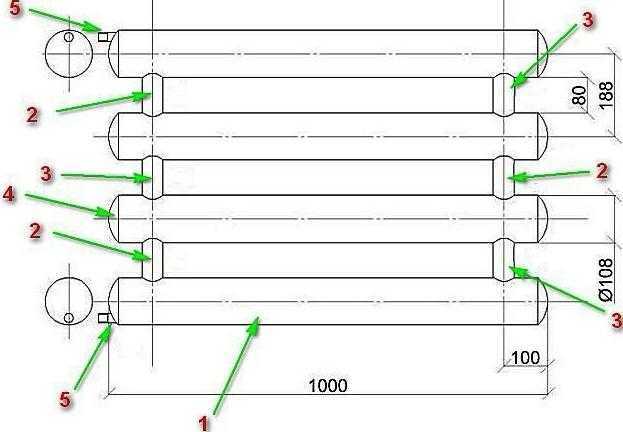

Для примера возьмем процесс изготовления радиатора, представленного на чертеже. Он состоит из 4-х секций длиной один метр. Материал – 108-мм стальная труба. Кроме всего перечисленного, как минимум, нужно два крана шарового типа. Их ставят на вход и выход устройства, дополнительно можно подсоединить кран на верхнюю секцию батареи для стравливания воздуха из системы.

№ Позиции	Деталь	Параметры детали	Количество
1	Труба стальная	Ø 108 мм (ДУ 100)	4
2	Перемычка непроходная	Ø 48х3,5 мм (ДУ 40)	3
3	Перемычка проходная	Ø 48х3,5 мм (ДУ 40)	3
4	Штуцер с наружной резьбой	G1/2″ (ДУ 15)	2
5	Заглушка торцевая эллиптическая	Ø 108 мм (ДУ 100)	8

Технология сборочных работ

Первый этап – разметка и резка трубных заготовок. Их внутреннюю плоскость нужно очистить от ржавчины и заусениц, чтобы ничего не препятствовало циркуляции теплоносителя.
Следующий шаг – подготовка заглушек. При необходимости их также следует очистить от ржи. В двух высверливают отверстия для монтажа штуцеров.
Вставить и приварить штуцеры в отверстиях, заглушки наварить на торцы труб.
По чертежным размерам отметить места крепления перемычек. На трубах Ø 108 мм, где будет проходные каналы, высверлить отверстия по диаметру перемычек. Будьте внимательны при разметке!
На горизонтальные секции, где просверливались отверстия, приварить проходные перемычки; где отверстий нет – непроходные. Тандем перемычек объединит секции и сформирует правильное направление движения теплоносителя.
Зачистить все сварочные швы. Проверить устройство на предмет герметичности: закрыть нижний штуцер радиатора, а через верхний заполнить его водой. Если проявится хотя бы минимальная течь, то воду сливают, а место дефекта дополнительно проваривают.
После проверки поверхность секционной батареи отопления из металлических труб нужно покрасить термостойкой краской. Такая обработка защитит и от коррозии, и добавит изделию эстетичности.

Особенности самодельных батарей и сфера применения

В качественно утепленном помещении для обогрева достаточно стандартных радиаторов. Ошибки с термоизоляцией или ее отсутствие исправляют установкой дополнительных батарей. Поскольку стоимость довольно высокая, делают самодельные регистры, особенно если нет индивидуального учета потребления. Это не разрешается, но в стремлении к собственному благополучию запрет нарушается. Увеличивают площадь теплообменника и достигают необходимой температуры.

Самодельные радиаторы устанавливают преимущественно в подсобных и хозяйственных помещениях. Это полноценный отопительный прибор. Если обогревать с его помощью гараж, автомобиль всегда в тепле, не в такой степени поддается коррозии, как во влажном боксе. На красоту внимания обращают мало, часто делая регистры из труб на всю длину стены. Обеспечивается неплохая эффективность.

Собрать собственноручно радиатор отопления – задача, не представляющая большой сложности для человека, владеющего сваркой и болгаркой. Самодельный обогревательный прибор имеет свои преимущества перед покупным:

обходится хозяину дешевле – для изготовления можно повторно использовать металл из разобранных конструкций;
монтаж простой, не требует особых знаний и навыков;
качественно выполненная сборка гарантирует надежность и продолжительную службу;
одинаково успешно работает в системе с принудительными насосами и без них.

В монтаже возможны некоторые трудности, понадобится высококачественная работа сварщика. Если кто не обладает такими навыками, материал собирается покупать новый за полную стоимость, мысли о самодельных радиаторах лучше оставить. Они обойдутся не дешевле покупных. Заводская батарея эффективнее, не следует заботиться о дизайне.
