Отопительные регистры. что это? их виды, характеристики, мощность

Самостоятельная установка

Разъёмный болтовой монтаж Два способа монтажа:

разъемное болтовое соединение;
не разъемное сварочное соединение.

Выбирать следует из расчета веса и размера устройства, а также учесть характеристики системы теплоснабжения. За основу можно взять правила установки радиаторов отопления, принципиальная разница отсутствует

Показатель уклона – важно учесть, при присоединении к гравитационной системе, наклон по ходу теплоносителя

В системах, где не используется насосное оборудование и где движущей силой является разница его парциального давления таких проблем нет.

Правила монтажа:

Рекомендуемое расстояние, в соответствии с технологическим процессом, от стены и окон не меньше 20см.
Разъемный монтаж требует использования только паранитовых подкладок или льна применяемого в сантехнических работах;
Все стальные регистры отопления непременно красятся, во избежание ржавления.
Монтаж лучше не проводить в сезон отопления.

Сравнительный анализ расчетной и мощности по факту регистра возможно произвести по окончанию испытательного пуска системы, и при необходимости внести конструктивные изменения.

Виды регистров

Самый распространенный вид — регистры из гладких труб, и чаще всего — стальных электросварных. Диаметры — от 32 мм до 100 мм, иногда до 150 мм. Их делают двух типов — змеевидные и регистровые. Причем регистровые могут иметь два типа соединения: нитка и колонка. Нитка — это когда перемычки, по которым из одной трубы в другую перетекает теплоноситель, установлены то справа, то слева. Получается, что теплоноситель последовательно оббегает все трубы, то есть соединение последовательное. При соединении типа «колонка» все горизонтальные участки соединены между собой с обоих концов. В этом случае движение теплоносителя параллельное.

Типы регистров из гладких труб

В случае использования в системах с естественной циркуляцией требуется соблюдать небольшой уклон в сторону движения теплоносителя порядка 0,5 см на один метр трубы. Такой маленький уклон объясняется большим диаметром (малым гидравлическим сопротивлением).

Это змеевидный регистр отопления

Делают эти изделия не только их круглых, но и из квадратных труб. Они практически ничем не отличаются, только работать с ними сложнее, да гидравлическое сопротивление чуть больше. Но к плюсам такого исполнения можно отнести более компактные размеры при том же объеме теплоносителя.

Регистры из квадратных труб

Есть еще регистры из труб с оребрением. В таком случае увеличивается площадь соприкосновения металла с воздухом, и теплоотдача повышается. Собственно, до сих пор в некоторых бюджетных новостройках строители ставят именно такие отопительные приборы: всем известная «труба с оребрением». При не самом лучшем внешнем виде они неплохо греют помещения.

Регистр с пластинами будет иметь теплоотдачу намного выше

Если любой регситр вставить ТЭН, можно получить комбинированный отопительный прибор. Он может быть отдельным, не связанным с системой, или использоваться как дополнительный источник тепла. Если радиатор будет изолированным с нагревом только от ТЭНа, необходимо в верхней точке поставить расширительный бачек (10% от общего объема теплоносителя). При нагреве от бытового котла расширительный бачок, как правило, встроен в конструкцию. Если его нет (часто бывает в твердотопливных котлах ), то и в этом случае необходима установка расширительного бачка. Если материал для регистров сталь, то бачок нужен закртыого типа.

Электроподогрев может пригодиться в самые сильные холода, когда мощности котла не хватает. Также такой вариант может выручить в межсезонье, когда загружать твердотопливный котел длительного горения и разгонять систему «на полную» нет смысла. Нужно лишь немного прогреть помещение. С котлами на твердом топливе такое невозможно. А такой вот запасной вариант поможет обогреться в межсезонье.

Добавив в регистр ТЭН и поставив расширительный бачек, получаем комбинированную систему отопления

Как установить регистр отопления

Установить регистр отопления может каждый хозяин без привлечения к работам мастера. Чтобы упростить сборочные операции, предварительно необходимо подготовить каждый из элементов отопительной системы согласно проекту.

Одно из главных предъявляемых требований – качественное соединение регистра с трубопроводами. Оно должно выдерживать максимально допустимую нагрузку – 10 МПа. Если стыковка производится посредством сварки, нужно следить за качеством швов.

Регистры рекомендуется размещать вдоль одной стены. При этом необходим минимальный уклон по направлению движения теплоносителя – до 0.05% от длины прибора.

Располагать регистры отопления необходимо поближе к половой поверхности. Чем больше диаметр основной трубы, тем меньше будет сопротивление для циркулирующего теплоносителя.

Эффективность прибора зависит от большого числа факторов, среди которых площадь нагрева, прямо пропорциональная длине и диаметру труб. Наибольшее распространение в быту получили модели со следующими характеристиками:

Рекомендуемый диаметр труб – от 25 до 160 мм
Соединительные перемычки у секционных моделей – от 30 мм
Расстояние между основными трубами – от 50 мм
Максимальное давление – 10 МПа
Материал – высокоуглеродистая сталь

Изготавливаем регистр своими руками

Каждый, кто умеет работать со сварочным аппаратом, способен изготовить регистр отопления самостоятельно. Несложную конструкцию можно будет наполнить антифризом или маслом.

Вводное видео по изготовлению

Чтобы сделать отопительный прибор своими руками, рекомендуется следовать инструкции:

Нужно подготовить трубы подходящих диаметров и нарезать заготовки
Внутренняя часть трубы проверяется и при необходимости зачищается, чтоб снизить и без того высокое сопротивление для циркулирующего теплоносителя
С торцов привариваются заглушки, в некоторых из них высверливаются отверстия

Трубками меньшего диаметра (вертикальные) соединяются более толстые (горизонтальные)
Необходимо смонтировать краны для удаления воздуха, который будет скапливаться с краев
Все швы аккуратно и качественно зачищаются, поверхность окрашивают масляными красками

В переносных конструкциях необходимо установить нагревательный тэн мощностью от 1.5 до 6 Вт, который будет работать от обычной розетки. Если система работает от отопительного котла, эффективность регистров можно увеличить за счет установки мощного циркуляционного насоса.

Основные преимущества

Среди многочисленных преимуществ регистров отопления следует отметить:

Имеется возможность заказать изготовление отопительных приборов по индивидуальному чертежу заказчика
Внутри них роль теплоносителя может выполнять не только жидкость, но и горячий пар

Установка не требует специального оборудования
Могут устанавливаться в помещениях с большой площадью, так как характеризуются эффективным теплообменом несмотря на компактные и скромные размеры
Приемлемая стоимость

В заключении

Безусловно, регистры отопления приходят на смену классическим радиаторам отопления. В частных домах их можно встретить в помещениях с более агрессивными условиями (туалет, ванная, периодически неотапливаемые помещения и т. д.). Для хорошего мастера не составит труда изготовить подобный прибор самостоятельно.

Технические характеристики регистров отопления

Рабочее давление: 10 атмосфер
Рабочая среда (теплоноситель): вода, пар.
Тип соединения: резьбовое, либо под сварку.
Теплоотдача: 500-600 Вт/метр

Разновидности регистров.

Существуют 3 основные разновидности регистров:

секционные П-образной формы;
змеевиковые S-образной формы;
«смешанные» (змеевиковые П-образной формы).

Основными элементами регистров отопления являются стальные трубы (либо трубы из нержавеющей стали марки 304) диаметром от 25 до 200 мм. Регистры диаметром от 25 до 100 мм применяются для отопления заводских помещений административного или хозяйственного назначения, приборы диаметром от 100 до 200 мм применяются в производственных цехах или крупных спортивных комплексах (бассейны, волейбольные, баскетбольные залы).

Что касается частных домовладений, то применение регистров является одним из наиболее неэффективных способов отопления частного дома.

2-ух трубный регистр.

Количество секций прибора может быть неограниченным и зависит только от площади помещения и требуемой теплоотдачи.

Совет! Применив слишком большое количество труб (более 4) все равно не удастся существенно увеличить мощность всего прибора, т.к. нагретый нижними трубами восходящий теплый воздух будет меньше способен принимать тепловую энергию от верхних труб.

Подключение отопления

Самодельные регистры для отопления устанавливают с применением сварки или резьбы. Способ установки зависит от размеров прибора и параметров системы отопления. При этом соблюдают следующие требования:

расстояние до стены — не менее 20 см, чтобы можно было производить ремонт;
при резьбовом подключении для обеспечения герметичности используется сантехнический лен или паронитовые прокладки;
чтобы предотвратить появление ржавчины, стальные изделия окрашиваются.

Монтаж производят после отключения отопления. После запуска расчетные параметры прибора сравнивают с реальными и при необходимости корректируют конструкцию. Чтобы увеличить срок службы прибора и избежать поломок, нужно регулярно проводить следующие действия по поддержанию его в исправном состоянии:

Составить график, в соответствии с которым производить осмотр системы и анализировать температуру.
Регулярно очищать внутреннюю часть секции от накипи. Чистку производят гидродинамическим способом.
Перед запуском отопления прибор нужно осмотреть на предмет повреждений, проверить сварку и резьбу. При необходимости заменить прокладки и сделать сварные швы.

Типология отопительных регистров

В зависимости от конструкции отопительные регистры делятся на два типа:

Секционные. Такой вид обогревательных изделий состоит из нескольких параллельно расположенных гладких труб с заглушками, которые соединены между собой короткими трубами меньшего диаметра. Секции могут изготавливаться из гладкой трубы разного диаметра. Вход в регистр может быть резьбовой или фланцевый. Короткие переходные трубы должны располагаться как можно ближе к концам трубы, это влияет на количество передаваемого тепла.
Змеевиковые. Такой тип регистров представляет собой секции из гладкой трубы, которые соединены между собой дугами. В таком виде регистров значительно улучшается теплообмен, поскольку в нагреве участвует вся поверхность трубы. Кроме того, конструкция змеевиковых регистров исключает наличие переходных участков, что значительно уменьшает перепады давления внутри системы.

Регистры из гладких труб: характеристики

Обогревательный прибор представляет собой несколько стальных труб, соединенных между собой перемычками и размещающийся вдоль стены. Нагретый теплоноситель – вода, антифриз, поступает в трубу с одной стороны, а выводится с другой. Между элементами, согласно ГОСТ, должно соблюдаться расстояние равное сумме диаметра плюс 50 мм: таким образом исключается взаимное облучение и увеличивается теплоотдача в комнату.

Диаметр колеблется от 25 до 400 мм, но последний используется редко, так как требует большого расхода теплоносителя.
Максимальное давление, допустимое в регистрах – 1 МПа.

Материалом изготовления чаще всего выступает электросварная гладкая труба из углеродистой стали (ГОСТ 10704-91), а также из нержавеющей и низколегированной. Встречаются – обычно это продукт самостоятельного изготовления, и регистры из чугунных элементов. Изделия из алюминия обеспечивают более эффективную передачу тепла, но не отличаются долговечностью: качество теплоносителя существенно влияет на срок эксплуатации.
Патрубки выполняются в трех вариантах: резьбовый, фланцевый и на приварку.

Самое широкое распространение отопители нашли при обогреве помещений большой площади – промышленных цехов, складских помещений, общественных учреждений, ангаров. Связано это с высокой эффективностью прибора, и большой его протяженностью. Последнее обеспечивает формирование не локального источника тепла, а объемного.

В жилищах регистры традиционно применяются в ванных и туалетных комнатах, где установка радиаторов с их сложной поверхностью невыгодна.

Как сделать самодельный регистр из профильных, гладких стальных труб

Сварочные работы, лежащие в основе изготовления регистров для системы отопления, требуют наличия определённого количества разных инструментов и материалов.

Инструменты и материалы для изготовления своими руками

Кроме сварочного аппарата, потребуются следующие приспособления:

для резки: болгарка, плазморез или газовая горелка (резак);
рулетка и карандаш;
молоток и газовый ключ;
строительный уровень;

Материалы для сварки:

электроды, если используется электросварка;
проволока, если газовая;
кислород и ацетилен в баллонах.

Порядок проведения работ: как сварить конструкцию?

В зависимости от выбранного типа конструкции (секционные или змеевиковые) сборка регистров будет разительно отличаться. Самые сложные — секционные, потому что в них больше всего стыков разных по размеру элементов.

Перед тем как переходить к сборке регистра, необходимо сделать чертеж, разобраться с размерами и количеством. Они зависят от теплоотдачи трубы. К примеру, 1 м трубы диаметром 60 мм или сечением 60х60 мм толщиною 3 мм предназначается для обогрева 1 м² площади отапливаемого помещения с учётом, что высота потолков не превышает 3 м.

Первое, что необходимо сделать, это нарезать из выбранной трубы отрезки в соответствии с расчётной длиною секций. Торцы обязательно шлифуются и очищаются от окалин и заусенец.

Перед тем как собрать секционные приборы, нужно нанести на них разметки, по которым будут устанавливаться перемычки. Обычно это 10—20 см от краёв секционных труб. Тут же на верхнем элементе делается отметка, где будет установлен сгон для воздухоотводчика (крана Маевского). Он располагается на противоположной стороне и по краю секции, и по внешней плоскости.

Газовой горелкой или плазморезом в трубах по отметкам делаются отверстия с учётом, чтобы в них могла войти труба перемычки.
Вырезаются из труб меньшего диаметра сами перемычки в 30—50 см.
Из металлического профиля вырезаются отрезки такой же длины, что и трубные перемычки. Их устанавливат в виде опор под трубы секций с противоположной стороны от установки элемента примыкания.
Вырезаются из листового металла толщиною 3—4 мм заглушки по форме основной трубы (круг или прямоугольник). В двух из них делаются отверстия для сгонов, к которым будут через отсекающие краны подключаться контур подачи и обратки системы отопления.
В первую очередь к секциям привариваются заглушки.
К последним привариваются сгоны.
Производится сварка перемычек с трубными секциями.
Тут же прикрепляются сваркой и опорные элементы из вырезанных стальных профилей.
Приваривается патрубок для установки крана Маевского.
Все швы зачищаются болгаркой и шлифовальным диском.

Процесс сборки и сварки лучше проводить на ровной плоскости, на которую укладываются два или три деревянных бруска (их можно заменить стальными профилями: уголком или швеллером). Именно на брусках параллельно друг другу раскладываются трубные отрезки с учётом расстояния между секциями. Как только конструкция будет собрана прихватками, можно начинать провар всех швов, вращая прибор так, чтобы сварка производилась только в горизонтальной плоскости.

Что касается монтажа регистров. В зависимости от того, к какой плоскости они будут крепиться, необходимо продумать и крепёжные детали. Есть несколько часто используемых вариантов.

Если прибор будет опираться на напольное основание, то под него устанавливают ножки. Если он будет крепиться к стене, то используют обычные кронштейны с загнутыми крюками вверх.

После полной сборки регистра, его надо проверить на герметичность швов. Для этого один из сгонов закрывают резьбовой заглушкой, а через второй заливают воду. Проверяются сварочные швы. Если обнаружен подтёк, то дефектное место ещё раз проваривают и зачищают. После всех проведённых операций прибор окрашивают.

Изготовление змеевикового регистра намного проще. Во-первых, отводы — готовые заводские детали, которые подбираются по диаметру трубной секции. Во-вторых, они варятся между собой точно так же, как и с трубой.

Сначала соединяют по два отвода между собой. Полученный С-образный фитинг последовательно соединяют с концами двух труб, объединяя их в единую конструкцию. В двух свободных торцах регистра устанавливаются заглушки, в которых предварительно проделываются отверстия, и привариваются сгоны.

Разновидности регистров

Проблема замены радиаторов системы отопления возникает перед многими владельцами квартир и частных домов. Хочется соблюсти дизайн помещения, сэкономить средства, обеспечить тепло и комфорт. Для достижения этих целей следует выбирать надежные, безопасные и долговечные радиаторы. Вопрос стоимости тоже нельзя отбросить в сторону.

Системы отопления, в том числе радиаторы и регистры, бывают отечественные и импортные, стационарные и переносные. Они могут быть изготовлены из разных материалов. Регистры бывают алюминиевые, чугунные, биметаллические. Все они имеют свои достоинства, но и недостатков тоже хватает у каждого.

Биметаллические радиаторы изготавливаются из 2-х разных металлов. Внутри находятся медные или стальные трубы. Снаружи они закрыты алюминиевым корпусом, поэтому и похожи на алюминиевые. Их легко перепутать. Со стороны все это смотрится единой монолитной конструкцией. Плюс — высокая теплопередача. Алюминиевые покрытия могут быть с разнообразными орнаментами. Минус — высокая цена.

Алюминиевые радиаторы очень похожи внешне на биметаллические. Стоят они дешевле, но не предназначены для установки в системе центрального отопления. Их предназначение — обогрев частного дома. Причина: алюминий имеет непосредственный вредоносный для него контакт с химическими включениями в воде центрального отопления. Алюминиевые радиаторы снаружи могут украшаться литыми изящными узорами. Плюсы: цена несколько ниже биметаллических и чугунных радиаторов. Недостатки: предрасположенность к коррозии, некоторые ограничения в применении.
Панельные радиаторы — сравнительно новые отопительные приборы. Очень популярны в США, в ряде европейских стран. Отличаются большой площадью теплопередачи, высокой степенью надежности.

Достоинства и недостатки

Преимущества регистров из гладких труб:

Простая конструкция позволяет изготовить нагревательные приборы самостоятельно из доступных материалов (из круглых или профильных труб) и сэкономить немалую сумму семейного бюджета.
Простая форма стальных изделий способствует меньшему отложению солей на стенках и меньшему заиливанию по сравнению с радиаторами; это урежает частоту промывки нагревательного прибора.
Большое сечение и простая форма обеспечивают небольшое гидравлическое сопротивление и возможность снижения рабочего давления в системе (а также возможность использования в открытой системе отопления с естественной циркуляцией, в том числе и с угольными котлами).
Трубчатые нагревательные приборы имеют большую протяженность, большая часть тепла передается в помещение излучением — это создает комфортную тепловую зону с равномерным нагревом внизу по всей площади помещения. У радиаторов и конвекторов большая часть тепла передается путем конвекции и поднимается к потолку — а люди находятся в нижней части помещения.
Большой срок службы: стальные конструкции — не менее 25 лет, чугун и алюминий — лет сорок, медь потенциально может прослужить до 100 лет.
Гладкая поверхность легко моется и окрашивается — это облегчает эксплуатацию приборов. Гладкая, доступная для мойки поверхность приборов позволяет использовать их в помещениях с особыми санитарными требованиями или в запыленных производственных цехах.

Недостатки регистров из гладких труб:

Большое количество воды делает систему инерционной, усложняет регуляцию температуры, требует использования мощных насосов.
Небольшая теплоотдающая поверхность на единицу длины прибора требует применения приборов больших габаритов — это приводит к увеличению количества металла и воды в системе, увеличению веса конструкций и инерционности системы.
Традиционные бюджетные модели некрасивы, необходимы декоративные экраны, а они заметно снижают КПД всей системы.
Эксклюзивные красивые дизайнерские модели регистров имеют высокие цены, найти фирму, которая их изготовит, также непросто.

Виды отопительных регистров

Теплоотдающие приборы этого типа бывают нескольких видов в зависимости от их конструктивных особенностей, формы труб и материала изготовления.

Тепловые регистры различной конструкции

Конструкция регистра отопления может быть змеевиковой, секционной.

Змеевиковые регистры

Состоят из нескольких параллельных труб, соединенных дугообразными патрубками, или одной трубы, изогнутой змейкой. В зависимости от особенностей помещения и необходимой температуры прибор выполняют с одним или несколькими изгибами.

При такой конструкции все элементы регистра участвуют в процессе теплообмена, обеспечивая высокую эффективность обогрева при экономии пространства. Змеевики сложны в изготовлении: требуется либо сварочный аппарат для сборки регистра из отдельных деталей, либо трубогиб для сгибания длинномерной трубы, что требует определенных навыков работы с этими инструментами.

Секционные регистры

Регистры, выполненные в виде секций значительно проще в изготовлении, так как представляют собой несколько одинаковых отрезков трубы, соединенных по краям соединительными патрубками. Секции соединяют последовательно или параллельно:

В первом случае соединительные патрубки устанавливают то с левого, то с правого края секций. Пропускная способность соединительных патрубков такая же, как у транспортировочных труб. С противоположного же края вместо соединения монтируется подпорка, удерживающая трубы в нужном положении, а торцы труб закрываются заглушками. Энергоноситель движется по теплоотдающему контуру так же, как в змеевиковом регистре – проходя секции поочередно.

Рекомендуем ознакомиться: Особенности устройства крана-буксы для смесителя, самостоятельная замена и ремонт устройства

Классификация по форме сечения

Змейка или секции отопительных приборов могут быть изготовлены из труб различной формы:

Форма труб	Плюсы	Минусы
Круглое сечение	низкая стоимость расходных материалов, наличие в продаже фитингов и арматуры, высокая пропускная способность, низкое гидравлическое сопротивление, простота внешней очистки;	сложность расчетов геометрии отверстий для соединения, большой объем готового регистра;
Прямоугольное или квадратное сечение	простота расчетов и монтажа, простота внешней очистки, компактность;	высокая стоимость, меньшая пропускная способность, чем у круглых труб, высокое гидравлическое сопротивление
Трубы с оребрением – перпендикулярными секциям теплообменными пластинами	повышенная теплоотдача, компактность;	непрезентабельный внешний вид, сложность внешней очистки, сложность монтажа, высокая стоимость.

Виды регистров по материалу изготовления

Материал используемых для изготовления труб также влияет на стоимость, размеры, эффективность и эстетичность регистра:

Материал	Плюсы	Минусы
Сталь углеродистая	низкая стоимость, простота монтажа,	невысокая теплоотдача, подверженность коррозии, необходимость окрашивания
Сталь оцинкованная	невысокая стоимость, защита от коррозии	невысокая теплоотдача, сложность монтажа из-за невозможности использования электросварки, неэстетичный внешний вид
Сталь нержавеющая	неподверженность коррозии, простота монтажа, окрашивание не обязательно, но возможно	низкая теплоотдача, высокая стоимость
Медь	высокая теплоотдача, компактность, малый вес, пластичность, позволяющая выполнить регистр любой формы, устойчивость к коррозии, эстетичность	высокая стоимость, неприменимость в отопительных контурах, изготовленных из несовместимых с медью сплавов (чугуна, стали, алюминия) из-за возможного окисления, подходит только для чистых и химически нейтральных теплоносителей, неустойчивость к механическим повреждениям
Алюминий	высокая теплоотдача, малый вес,	высокая стоимость, невозможность самостоятельного изготовления, так как для сварки требуется специализированное оборудование,
Чугун	высокая теплоотдача, долговечность, устойчивость к механическим повреждениям, средний ценовой диапазон, химическая инертность	большой вес, большие размеры, сложность монтажа, медленно нагреваются и долго остывают

Регистры из труб различных форм и материалов можно изготовить самостоятельно или приобрести в готовом виде, тогда останется только установить и подключить прибор к тепловому контуру.

Разновидности отопительных регистров

Отопительные регистры представляют собой группу трубопроводов, расположенных параллельно друг другу и сообщающихся между собой. Они могут отличаться по материалу, по форме и конструктивному исполнению.

Материалы для изготовления

Чаще всего регистры отопления изготавливаются из гладких стальных труб по ГОСТ 3262-75 или ГОСТ 10704-91. Применение электросварных труб предпочтительнее из-за способности выдерживать более высокое давление. Тем не менее, на практике довольно распространены также водогазопроводные трубы, которые эксплуатируются не менее успешно. Такие отопительные приборы спокойно выдерживают всевозможные механические повреждения и нагрузки, а также работу с любым теплоносителем.

Существуют еще модели из нержавеющей стали. Их устанавливают в помещениях с повышенными требованиями к эстетичности и долговечности. В связи с повышенной стоимостью применение регистров из нержавеющей стали наиболее оправдано в ванных комнатах. Высокая стойкость к коррозии и разнообразие конфигураций полотенцесушителей из нержавеющей стали позволяют применять их даже в самых современных интерьерах санузлов.

Более эффективными с точки зрения теплоотдачи являются алюминиевые и биметаллические регистры. Они отличаются легкостью и эстетичностью, прекрасно работают в системах индивидуального отопления с хорошо организованной водоподготовкой. В остальных случаях низкое качество теплоносителя приводит к быстрому выходу приборов из строя.

Иногда можно встретить регистры из меди. Обычно их применяют в системах, где основная разводка медная. С ними удобно работать, они весьма симпатичны и долговечны. Кроме того, теплопроводность меди примерно в 8 раз выше, чем стали, что позволяет значительно уменьшить размер нагревательной поверхности. Общий недостаток всех приборов из цветных металлов – чувствительность к условиям эксплуатации – ограничивает сферу применения медных регистров.

Конструктивное исполнение

Наиболее характерные конструкции традиционных стальных регистров можно разделить на 2 типа:

Секционные;
Змеевиковые.

Для первого свойственно горизонтальное расположение трубопроводов и применение вертикальных узких перемычек между ними. Второй предусматривает использование прямых и дугообразных элементов одного диаметра, которые соединяются змейкой с помощью сварки. При использовании нержавейки или цветных металлов трубы просто изгибаются для придания требуемой конфигурации.

Существует три варианта исполнения присоединительных патрубков:

Резьбовой;
Фланцевый;
Под сварку.

Они могут располагаться как с одной стороны прибора, так и с разных. Выход теплоносителя предусматривается под подачей или по диагонали от нее. Иногда встречается нижнее подключение магистралей, но в этом случае существенно снижается теплоотдача.

В секционных регистрах выделяют 2 вида соединений в зависимости от способа расстановки перемычек:

«Нитка»;
«Колонка».

Регистры из гладких труб могут использоваться как регистры основной системы отопления или как отдельные обогреватели. Для автономной работы внутрь прибора устанавливается ТЭН необходимой мощности и выполняется подключение к сети. В качестве теплоносителя для переносных электрических регистров из стали часто используют антифриз или масло, т.к. оно не замерзает при хранении либо аварийном отключении электроэнергии.

При использовании отдельно от общей системы отопления обязательно дополнительное размещение расширительного бачка в верхней части прибора. Это позволяет избежать повышения давления вследствие увеличения объема при нагреве. Размер емкости подбирается, исходя из возможности вместить около 10 % общего количества жидкости в нагревателе.

Для автономного использования регистра из стальных труб к нему привариваются ножки высотой 200 – 250 мм. Если же прибор является частью контура отопления, его перемещение не планируется и стены достаточно крепкие, то используется стационарное крепление с помощью кронштейнов. Иногда для очень массивных регистров применяют комбинированный вариант установки, т.е. прибор ставится на стойки и дополнительно фиксируется на стене.

Самодельный регистр отопления

Регистр отопления — это достаточно простая конструкция из нескольких трубопроводов, идущих горизонтально или вертикально. Между собой они соединяются перемычками. Изготавливаются регистры из гладких стальных труб, которые могут быть круглыми, прямоугольными и квадратными. Иногда они комбинируются между собой, но обычно для одного регистра выбираются трубы одной формы.

Трубы для отопительных регистров могут быть не только из углеродистой стали. Используются также оцинкованная, нержавеющая стать, алюминий, латунь и медь. Однако трубы из таких металлов стоят дороже, кроме того, их куда сложнее собирать и обрабатывать своими руками.

Самые простые регистры, которые можно сделать самостоятельно из профильной стальной трубы — секционные, причём секций может быть всего две, а также змеевиковые, в виде буквы S.

В секционных регистрах отрезки профильных труб с заглушками на торцах располагаются параллельно друг другу. Между собой они соединяются трубками меньшего сечения, что обеспечивает заполнение регистра теплоносителем с двух сторон.

Важно! Чем ближе к краю профильной трубы устанавливаются переходные перемычки, тем более высокой будет теплоотдача секционной конструкции. В основном для создания отопительных регистров своими руками используются профильные трубы диаметром от 80 до 150 миллиметров. Для начала нужно вычислить, сколько вообще секций и какого размера змеевик вам нужен для отопления конкретной комнаты

Приведём вам схему, которую профессиональные проектировщики могут назвать упрощённой, но она вполне устроит домашних умельцев

Для начала нужно вычислить, сколько вообще секций и какого размера змеевик вам нужен для отопления конкретной комнаты. Приведём вам схему, которую профессиональные проектировщики могут назвать упрощённой, но она вполне устроит домашних умельцев

В основном для создания отопительных регистров своими руками используются профильные трубы диаметром от 80 до 150 миллиметров. Для начала нужно вычислить, сколько вообще секций и какого размера змеевик вам нужен для отопления конкретной комнаты. Приведём вам схему, которую профессиональные проектировщики могут назвать упрощённой, но она вполне устроит домашних умельцев.

Для начала вычисляем объём комнаты, помните формулу из школьного курса: V=L*W*H, перемножаем длину, ширину и высоту помещения.

Теперь нам нужно узнать, сколько тепла в Вт нам нужно для этой комнаты:

Qп.т=V*k*(Tвн–Tнар)

В этой формуле V у нас объём помещения, k — коэффициент теплопередачи стен, Tвн — температура внутри здания, а Tнар — температура на улице.

Рассчитываем, сколько тепла будет выделять один регистр:

Qр=q*L*(1–n)

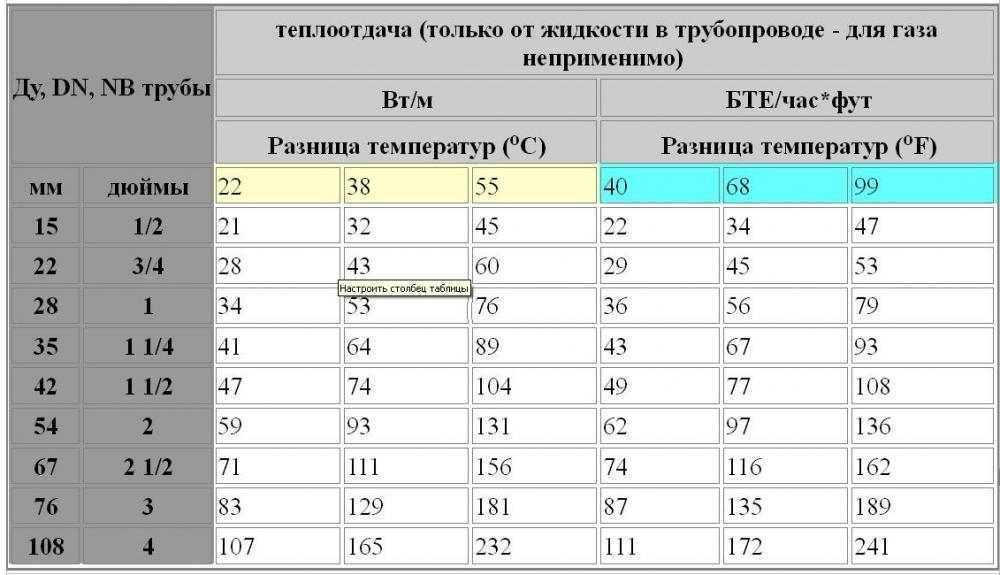

Здесь q обозначает тепловой поток от каждой трубы, идущей вертикально или горизонтально. Это значение примерно составляет 20–30 Вт/м. Под L понимаем длину труб регистра в метрах, а под n — коэффициент неучтённых тепловых потоков. Для металлических труб этот показатель составляет 0,1.

Теперь просто вычислить количество регистров: N=Qп.т/Qр.

Важно! Расстояние между трубами регистра оказывает влияние на его теплоотдачу. К высоте профильной трубы прибавьте 50 миллиметров, чтобы получить оптимальное расстояние между рядами конструкции. Помимо самих труб для регистра, вам потребуются патрубки, стальной лист для заглушек, арматура (уголки), а также отводы, которые должны подходить к диаметру выбранной трубы

Не забудьте о кране Маевского!

Помимо самих труб для регистра, вам потребуются патрубки, стальной лист для заглушек, арматура (уголки), а также отводы, которые должны подходить к диаметру выбранной трубы. Не забудьте о кране Маевского!

Для нарезки кусков трубы нужного размера советуем использовать дисковую пилу. Не забудьте, что вам нужно будет вырезать в секциях отверстия для соединительных перемычек, заранее отметьте, где они будут располагаться.

Между собой все металлические детали соединяются с помощью сварочного аппарата, для придания регистру более эстетического вида его нужно покрасить специальной краской для радиаторов.

Признаем, что чаще всего самодельные отопительные регистры используются для обогрева гаражей, домашних мастерских, теплиц и других хозяйственных помещений. Такие конструкции позволяют сэкономить, но для жилых помещений всё же чаще используются заводские радиаторы. опубликовано

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.
