Теплообменник для печи на дровах своими руками: назначение, виды, принцип работы и изготовление

На что ориентироваться при выборе

Конечно основополагающая роль всегда отдается цене продукта. Выбор материала во многом влияет на конструкцию системы. Дальше стоит вопрос о возможности изготовления.

Заметка: Нужно конкретно определиться с такими нюансами, как: какую площадь необходимо отопить, будет ли там параллельно снабжение горячей водой, какое количество топлива можно расходовать и т. п.

Поэтому, выбирая подходящий вариант конструкции вы ориентируетесь на финансовое положение, доступность материала, нужду.

Так, например, для бани потребуется комплексный вариант. Здесь главной задачей является прогревание 2 помещений и нагревание воды (парилка, предбанник и душ). Так, наиболее подходящим для этого будет змеевик для печи и нагревания воды.

В деревянных домах, как правило, используют универсальную конструкцию отопительно-варочной печи. Самым распространенным типом считается змеевик с емкостью. Он прост в использовании и способен решать много задач таких, как отопление, нагрев воды и готовка еды.

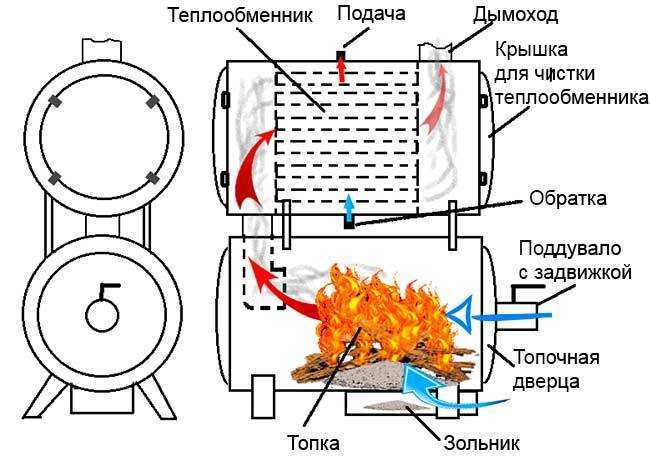

Для отопления гаража отлично подойдет самодельный горизонтальный теплообменник из подручных средств. Здесь могут быть использованы автомобильный радиатор, старая чугунная батарея и т. д.

Виды ТО

Схема и принцип работы рекуперативного теплообменника

По принципу работы оборудование делится на рекуперативное и регенеративное. В первых движущиеся теплоносители разделены стенкой. Это самый распространенный вид, он может быть различных форм и конструкций. Во втором случае с одной и той же поверхностью по очереди контактируют горячий и холодный теплоносители. Высокая температура нагревает стенку оборудования во время контакта с горячей средой, далее температура передается холодной жидкости при контакте с ней.

По назначению ТО делятся на два вида: охладительные – работают с холодной жидкостью или газом, остужая при этом горячий теплоноситель; и нагревательные – взаимодействуют с разогретой средой, отдавая энергию потокам холодной.

По конструкции теплообменники бывают нескольких видов.

Разборные

Состоят из рамы, двух концевых камер, отдельных пластин, разделенных термостойкими прокладками и крепежных болтов. Такое оборудование отличается простотой очистки и возможностью увеличения эффективности путем добавления пластин. Но разборные ТО чувствительны к качеству воды. Для продления срока их службы требуется установка дополнительных фильтров, что увеличивает стоимость проекта.

Пластинчатые

Пластинчатый теплообменник нуждается в установке дополнительных фильтров на теплоноситель

Отличаются методом соединения внутренних пластин:

В паяных ТО гофрированные пластины из нержавеющей стали толщиной 0,5 мм сделаны путем холодной штамповки. Между ними устанавливается прокладка из специальной термостойкой резины.
В сварных пластины свариваются и образуют кассеты, которые затем компонуются внутри стальных плит.
В полусварных ТО кассеты скрепляются посредством паронитовых соединений в конструкции из небольшого количества сварных модулей. Эти модули уплотняются резиновыми прокладками и соединяются лазерной сваркой. После чего собираются между двумя плитами при помощи болтов.

Пластинчатые теплообменники используются в условиях повышенного давления и экстремальных температурах. Такие устройства требуют минимального технического обслуживания, экономичны и отличаются высокой эффективностью. Кроме того, по необходимости можно увеличить или уменьшить эффективность оборудования путем увеличения или уменьшения количества стальных пластин.

Единственным недостатком теплообменника из гофрированной нержавейки служит чувствительность к качеству теплоносителя, необходима установки дополнительных фильтров.

Кожухотрубные

Состоят из цилиндрического корпуса, куда помещены пучки трубок, собранных в решетки. Концы труб крепятся развальцовкой, сваркой или пайкой. Достоинством такого оборудования служит нетребовательность к качеству теплоносителя и возможность использования в технических процессах, где присутствуют агрессивные среды и высокое давление (в нефтяной, газовой, химической промышленности). Недостатки кожухотрубных ТО – относительно низкая теплоотдача, большие габариты, высокая стоимость и сложность в ремонте.

Спиральные

Состоят из двух листов металла, свернутых в спирали. Внутренние края соединены перегородкой и закреплены штифтами. Такие теплообменники компактны и обладают эффектом самоочистки. Они способны работать с жидкими неоднородными средами, любого качества. При повышении скорости движения жидкости, увеличивается интенсивность теплообмена. Недостатки: сложность в изготовлении и ремонте, ограничение давления рабочей жидкости до 10 кгс/см².

Двухтрубные и труба в трубе

Схема теплообменника «труба в трубе»

Первые состоят из труб разного диаметра. В качестве теплоносителя используется жидкость и газ. Устройства используются в местах с повышенным давлением, имеют высокий уровень теплоотдачи. Отличаются простотой монтажа и обслуживания. Единственный недостаток – высокая стоимость.

Теплообменник «труба в трубе» состоит из двух труб разного диаметра, соединенных между собой. Они используются при небольшом расходе теплоносителя и чтобы оборудовать дымоход.

Как сделать теплообменник самостоятельно?

Покупать дорогие изделия из нержавейки для эксплуатации в бане нецелесообразно. Теплообменник для печи в бане можно легко изготовить самостоятельно. Как сделать теплообменник банной печи своими руками? Пошаговая инструкция будет ниже.

Материалы и инструменты

Какие материалы имеют для теплообменника печи в бане первостепенное значение? Зависит от того, сколько воды нужно нагреть. Вот примерный список того, что понадобится:

металлический лист, толщина 2-3 мм — S=2*(0,40*0,80+0,40*0,20)+0,80*0,20 = 2*(0,32+0,08)+0,16 = 0,96 м2
кран Ø32 мм — 2 шт.
обратный клапан Ø32 мм — 1 шт.
фитинги Ø32 мм— 6 компл.
патрубки Ø32 мм — 6 шт.
вентиль Ø32 мм (для слива) — 1 шт.
труба металлическая, гофрированная Ø32 мм — 3 м.
труба Ø32 мм (холодный водопровод) — по необходимости.
уплотнительный шнур для герметизации соединений — 1 упак.
электроды — 1 пачка.

Какой инструмент используется? Вот список:

сварочный инвертор;
«болгарка»
прочие инструменты.

Расчет размеров

Мощность нагревателя должна соответствовать мощности самой печи. Рекомендуют сделать теплообменник, руководствуясь следующим:

Теплообменник не должен потреблять больше 10% от мощности самой печи. В таком случае, мощности печи хватит и на обогрев помещения. Топливо будет расходоваться максимально эффективно. Время нагрева не увеличится.
Суммарная длина труб не должна превышать 3 метра. Нужно сделать необходимый уклон, который составляет 2500 на прямой подаче, а на обратной — больше 300 в сторону печки. Так теплоноситель будет эффективно подаваться самотеком. В противном случае, не обойтись без насоса.
Воды должно быть достаточно. Она должна нагреваться не более двух часов, но не закипать. Если сделать бак слишком малого объема, теплоноситель очень быстро закипит. Если котел находится непосредственно в парилке, мыться там будет очень тяжело. Тяжелый пар заполнит помещение и нормально дышать станет невозможно. При слишком большом объеме бака из металла, теплоноситель может и вовсе не нагреться.
Не забудьте, что когда печь прогорит, вода все же какое-то время должна оставаться горячей. Поэтому, нужно заложить необходимый запас мощности.

Учитывая все вышесказанное, попробуем подобрать оптимальный теплообменник из металла. Принимаем, что для прогрева воздуха в бане нужно 5 кВт. Тогда мощность теплообменника из металла составит 10 кВт, а его площадь — 1 м2. На возможные теплопотери отнесем 3 кВт. Тогда монтаж 1 м2 теплообменника даст нам 7кВт энергии. Время нагрева воды — 2 часа. Тогда требуемую площадь теплообменник определим по формуле: S = 1/7*W, где

W = 0,00117*V*(tk-tн) /T= 0,00117*65*(70-10) /2= 2,3кВт, отсюда S = 1/7*W=1/7*2,3 = 0,33 м2, где S — требуемая площадь теплообменника, м2;

W — требуемая мощность теплообменника, кВт (важно определить ее правильно); V — объем воды, которую надо нагреть, принимаем 65 л (достаточно для 4-х человек); tk – требуемая температура воды, принимаем 700С (оптимальная температура горячей воды); tн – изначальная температура воды, принимаем 100С. Требуемая мощность печи — 5+2,3 = 7 кВт. 0,3 кВт можно не учитывать, т

к. 10% от изначальной мощности печи — допустимая потеря (0,3кВт

0,3 кВт можно не учитывать, т. к. 10% от изначальной мощности печи — допустимая потеря (0,3кВт

Инструкция по изготовлению

Правильно изготовим 2 бака для воды: один лучше делать в форме цилиндра (для теплообменника), второй — прямоугольный (выносной). Размеры рассчитываем индивидуально, исходить лучше из расчета выше и собственных потребностей.
Варианты конструкций
Изготавливаем змеевик, устанавливаем в бак.
Пример конструкции змеевика 1

Пример 2

Пример 3

Пример 4
Наполняем водой и испытываем в течении 6 часов. Все швы должны быть герметичны, отпотин и утечек быть не должно. Содержание воды в баке при отрицательной температуре запрещено.
Привариваем 2 патрубка для прямой и обратной (нижней) подачи, чтобы организовать циркуляцию.

Изготовление теплообменника своими руками

Не всегда есть возможность купить готовый проект печи с теплообменником. Так же не все могут сами работать сваркой. Но соорудить теплообменник в печь для отопления своими руками, не такая тяжелая задача. Применив алюминий или медь можно избежать сварочных работ. При хорошей подготовке, правильном расчёте это возможно и не обременительно. Вдобавок экономит семейный бюджет.

Расходные материалы

Выбрав место и размер, стоит обдумать из чего проще соорудить теплообменник. Можно использовать как перечисленные выше материалы, так и чугунные радиаторы отопления, автомобильные радиаторы и тому подобное. Главное правильно учитывать тепло проводимость. Точно продумать какой инструмент понадобится и подготовить его заранее. Все эти мелочи облегчат установку.

Алгоритм сборки

Начинать надо с проекта — продумывая мелочи и подбирая варианты. Исходить стоит из размера — если печь слабая, то несоразмерно большой теплообменник только навредит. Если вы используете в качестве трубы для змеевика медь, то длина не должна превышать трёх метров.

Самый простой вариант изготовления — змеевик. Для него потребуется медная труба, длинной от 2 м до 3 м.

От длины трубы и количества витков зависит скорость нагрева. Но стоит помнить — надо учитывать размер печи, топки и не злоупотреблять увеличением змеевика. Перекосы в размерах понижают срок службы печи.

Для закручивания трубы в спираль нужен шаблон. Это любая подсобная деталь цилиндрической формы. Диаметр шаблона должен вписываться в топочный размер.

Подготовив материалы приступаем:

Изгибая трубу, наматываем её на заготовленную болванку для получения спирали;
Соблюдаем размеры, в которые надо змеевик поместить;

Средний показатель расчётной мощности теплообменника, равен 1кВт на 10 метров площади.

Если вас не устраивает такой тип теплообменника, можно изготовить другой тип, например сварив стальные трубы. Выглядит это примерно так:

Примеры чертежей, по которым проводить работы:

Как установить?

Установить теплообменник в печь удобно во время кладки новой печи. Это позволит капитально смонтировать его, соблюдая все зазоры и размеры. При такой установке легче соблюсти правильный размер. Смонтировав теплообменник на фундамент печи, обложить его кирпичом легче, чем разбирая готовую печь, пытаться приспособить его на место. Но это тоже возможно.

Есть также важные моменты и требования, которые стоит соблюдать для увеличения сроков эксплуатации:

не стоит фиксировать трубы конструкций металлическими крепежами;
не стоит заливать ледяную воду, для избежания появления конденсата;
соблюдать пропорции между печью и теплообменником, избегая большой разницы;
использовать уплотнительные материалы с высокой жаропрочностью;
соблюдать полностью все меры противопожарной безопасности;

Нехитрые правила помогут избежать опасных ситуаций, помогут продлить срок службы печи. Не забывайте так же о пожарной безопасности.

Примеры установки на фото:

Как подобрать или рассчитать размеры печного котла

После того, как вы выбрали вид теплообменника, необходимо определиться с его размерами. С одной стороны его габариты должны соответствовать размеру места, куда он будет установлен.

Кроме этого, необходимо знать требуемую мощность печного теплообменника. Как ее определить?

Она зависит от тепловой мощности системы водяного отопления, необходимой для обогрева дома, которая в свою очередь зависит от теплоизоляционных свойств его наружных конструкций и максимальной отрицательной температуры наружного воздуха зимой. Упрощенно можно ориентироваться на средний показатель: 10-12 кВт на 100 м2 площади дома.

Как же вычислить необходимую площадь печного котла, для обеспечения такой тепловой мощности? В среднем, принято считать, что для обеспечения тепловой мощности 5-10 кВт необходимо около 1 м2 теплообменной поверхности котла. Величина этого показателя зависит от температуры горячих газов, соприкасающихся с теплообменником и температур воды (теплоносителя) на его выходе и входе, что в свою очередь, в значительной степени зависит от режима топки и вида топлива.

Полную мощность теплообменника можно вычислить по формуле:

Q=SQуд,

где: Qуд – его удельная мощность, ккал/час; S – его полезная площадь (соприкосновения с нагревающей средой), м2.

Удельную мощность можно вычислить по формуле:

Qуд = k(T-t)S,

где: k=12 ккал/час на 1°С – коэффициент теплопередачи «газ-вода» через стальную поверхность; Т = (Tмакс+Tмин)/2 – средняя температура нагревающей среды (пламя, газы), °С; t = (tмакс+tмин)/2– средняя температура теплоносителя (вход+выход/2), °С.

Если печь будет работать периодически (около 2 часов) на дровах, то средние температуры среды и теплоносителя будут максимум: 500 и 70°С соответственно и с 1 м2 теплообменника в этом случае можно будет получить максимум 6 кВт тепловой мощности.

Если печь будет работать на угле и постоянно, то средние максимальные средние показатели среды и теплоносителя могут быть: 800 и 70 °С соответственно. В этом случае с 1 м2 площади печного котла можно будет снять около 10 кВт.

Если известна общая требуемая тепловая мощность котла и режим топки (а значит и удельная его мощность), то вполне можно определить, какую полезную площадь поверхности он должен иметь:

S =Q/Qуд, м2.

В зависимости от того из какого материала будет изготавливаться теплообменник, можно подсчитать, сколько потребуется труб или листового металла, чтобы обеспечить такую площадь соприкосновения с нагревающей средой. При этом в расчет берется только та поверхность, которая будет непосредственно контактировать с горячими газами или пламенем.

Например, если печной котел будет изготавливаться сплошным (только из листового металла), то в расчет следует принимать только внутреннюю его поверхность. Если же он будет изготавливаться из труб, то практически вся их поверхность будет участвовать в теплообмене (их длина х диаметр х 3,14). При комбинировании разных материалов, необходимо будет вычислять площадь соприкосновения с нагревающей средой каждого элемента отдельно, а потом суммировать.

Если необходимо увеличить тепловую мощность котла при тех же габаритных размерах, можно в его конструкцию добавить дополнительные элементы (например, трубы). Если же его мощность получается слишком большой, то можно уменьшить его длину. Другими словами: в каждом конкретном случае необходимо делать расчет и корректировку размеров регистра, привязывая их к размерам и конструкции самой печи, а также мощности системы водяного отопления дома, которую придется обеспечивать тепловой энергией.

Изготовление своими руками

После того, как подобран вид печного котла, материал и сделан расчет размеров можно приступать к его изготовлению своими руками

При этом необходимо обратить внимание на качество сварочных работ. Оно должно быть на высоком уровне, так как данный агрегат будет эксплуатироваться в достаточно агрессивной среде, а для того чтобы выполнить его ремонт, скорее всего, придется разбирать печь или ее часть

Поэтому, если вы не уверены в своих способностях сварщика, то лучше эту работу поручить опытному специалисту, предварительно заготовив все необходимые элементы конструкции.

После выполнения сварочных работ необходимо заполнить регистр водой, проверить нет ли протечек и выполнить его опрессовку при давлении, превышающем рабочее в системе отопления, как минимум, в 2 раза.

Элементы конструкции

Для того, чтобы создать полноценное отопление строения, необходимо использовать целостную систему. В которую входят металлическая емкость и подключенные к ней патрубки, не контактирующие напрямую с открытым пламенем. Печное оборудование нагревает воду, которая по змеевику перемещается по всему дому, обогревая его.

Выделяют несколько видов подключения змеевика:

Снаружи. Здесь змеевик представлен отдельной емкостью, в котором находится вода. В емкости располагается часть отводящей трубы для продуктов горения. Монтаж этого устройства тяжелый и лучше воспользоваться помощью специалистов. Но является достаточно легким в эксплуатации. При образовании налета на стенках или в случае протечки, оно с легкостью может быть демонтировано.
Внутри. Для этого варианта будет необходимо специальное оборудование, которое устанавливается непосредственно внутри печи и соединяется со змеевиком, проложенным по всему периметру дома. Это лучше производить еще на этапе строительства печки, т. к. после завершения строительства его будет не просто достать.

Змеевики из листовой стали

Толщина стали для данного вида обменника должна составлять не менее 5 мм. В конструкции также используется профиль 60 х 40 мм и патрубки 50 мм, которые служат для ввода и вывода воды. Размер обменника зависит напрямую от длины топливника вашей печи.

Если обменник из стали планируется встраивать отопительно-кухонную печь, то целесообразнее будет соорудить конструкцию таким образом, чтобы раскаленный газ обтекал верхнюю полку обменника и выходил в дымооборот, находящийся в передней части змеевика. В таком случае над змеевиком можно установить варочную поверхность.

Теплообменник из листовой стали

Кроме того, существует вариант изготовления теплообменника из листовой стали в виде книжки, соединив стенки обменника трубами или профилем. В этом случае у регистра отсутствует верхняя полка, а для лучшей циркуляции можно добавить соединительных труб в верхней части регистра. Ввод и вывод можно делать как на задней части обменника, так и на боковой стенке.

В этом случае варочную плиту можно размещать прям над поверхностью регистра.

Что такое теплообменник

Принцип работы теплообменника заключается в передаче тепловой энергии от нагретого предмета к более холодному. Для бани возможны разные конструкции, но принцип их действия всегда один — в печи нагревается некоторое (небольшое) количество воды, которое проходит цикл естественной циркуляции — горячая вода поднимается вверх, отдает тепло и снова возвращается в участок петли, расположенный внутри (или снаружи) печи.

Варианты теплообменников

Трубопровод входит в емкость большего размера, где находится холодная вода. Отдавая тепловую энергию, циркулирующая жидкость нагревает воду и подготавливает ее для использования в ходе банных процедур.

В сети есть источники, утверждающие, что обычный бак с водой также является теплообменником. Однако он не может входить в группу подобных устройств по определению — прямой нагрев воды в емкости не является процессом теплообмена в том смысле, что источником тепла является посторонний процесс.

Использование теплообменника дает немалый эффект не только в отношении экономии топлива, но и в плане долговечности. Большой бак с водой способен служить сравнительно недолго — постоянный контакт с пламенем быстро старит металл и выводит емкость из строя.

Использование теплообменника дает немалый эффект

Специфика применения

Стандартное печное отопление подразумевает неравномерное распределение тепловой энергии – чем дальше от источника, тем холоднее. После подключения радиаторов и заливки воды, печи выступают аналогами твердотопливных котлов, обеспечивая нагрев теплоносителя, дымовых каналов и стенок. Подобная система во время топки позволит передать тепло от змеевика к радиаторам, а после угасания топлива будет использовать энергию нагретых стенок печи.

При монтаже теплообменника стоит учитывать то, что его установка уменьшит полезный объем топливного отсека и горючее придется добавлять намного чаще. Ликвидировать данную проблему поможет правильная проектировка водяного контура и его соотношение с размерами отопительной камеры. Хорошей альтернативой станет устройство печи длительного горения.

В подобном апгрейде системы отопления есть свои нюансы. Та энергия, что выделяется при сгорании дров, станет нагревать теплообменный узел и размещенную в нем рабочую жидкость, но стенки печи при этом не изменят своей температуры.

Нагреву подвергнется верхняя часть корпуса с дымовыми каналами. Если здание применяется для временного проживания, включение печи будет проводиться нерегулярно, и может привести к замерзанию жидкости внутри труб. С целью предотвращения аварийных ситуаций рекомендуется заменять воду антифризом.

Пошаговое руководство

Изготовление бесканального теплообменника

Подготовьте емкость, лучше металлическую, пластиковая будет дольше нагреваться.
Установите бак к началу системы отопления.
Проделайте в емкости 2 отверстия для выходов. Одно – вверху, через которое горячая вода будет выводиться. Второе – внизу, холодная жидкость будет поступать из труб системы.
Разместите выходы правильно, от этого будет зависеть скорость отдачи тепла.
Запаяйте герметично отверстия, чтобы температура воздуха не тратилась на батарею, а помещение равномерно прогревалось.
Для трубки используйте медь, она должна хорошо гнуться и отдавать максимально тепло в помещение.
Согните трубку в форме спирали, получился змеевик.
Поместите спираль в бак, концы трубки нужно вывести наружу, хорошо закрепить их.
Подсоедините к концам деталей фитинг с резьбой.
Подсоедините к трубе регулятор мощности, его можно купить в магазине, стоит недорого, поэтому на самостоятельном изготовлении не стоит зацикливаться.
Система вполне будет работать исправно и без регулятора, но он нужен для регулирования мощности, экономии электроэнергии. Мощность можно выставить по своему усмотрению.
Подсоедините к термостату клеммы, после чего – провода питания.
Чтобы бак не изнашивался от перепадов температуры, установите анод.
Закройте герметично все элементы.
Наполните бак водой, теплообменник готов.

Водяной

Устройство имеет два сектора, нагревающих друг друга. Циркуляция воды при большой мощности происходит по замкнутому контуру в резервуаре отопительной системы, где нагревается до 180 гр. После обтекания установленных трубок вода направляется в основную систему, где температура нагрева увеличивается.

Для изготовления водяного теплообменика приготовьте:

Емкость в форме стального бака. Установите ее к началу системы. Для водной циркуляции нужны 2 ответвления из труб, нижнее – для входа холодной воды, верхнее – для входа горячей.
Проверьте бак на герметичность.
Разместите медные трубчатые спирали внутри бака, 4 метра трубы на 100 литров бака хватит вполне.
Подсоедините к медной трубке регулятор мощности.
Чтобы перепады давления и температуры не разрушили емкость, установите анод ближе к нагревательном элементу.
Запаяйте герметично бак.
Наполните водой.
Проверьте систему в работе.

Пластинчатый

Цельный блок конструкции состоит их поочередно размещенных пластин с горячими и холодными средами. Смешивания сред не происходит, поскольку уплотнитель резиновый и многослойный. Пластинчатые виды сложны для собственноручного изготовления, важна герметичность внутренних платин, а для этого нужно специальное оборудование.

Труба в трубе

Обменник состоит из большой трубы и меньшей по диаметру, вставленной внутрь. Среды перемещаются по меньшей трубе, для охлаждения подаются во внешнюю трубу. Конструкция:

проста в изготовлении;
легко чистится;
долговечна;
применима к любому теплоносителю;
в отличие от пластинчатой трубы может работать под давлением;
изменив размеры труб, можно подобрать оптимальную скорость для движения жидкости.

Чтобы трубы не влетели вам в копеечку, тщательно рассчитывайте расход материала.

Для изготовления конструкции подберите две медных трубки по диаметру одна больше другой на 4 мм для зазора:

Приварите боковой стороной тройник к обеим сторонам наружной трубы.
Вставьте меньшую по диаметру трубку, приварите торцы большой трубки, зафиксируйте положение меньшей трубы.
приварите короткие трубки к тройникам на выходе, по ним будет передвигаться жидкость.
При использовании стального материала, увеличьте площадь поверхности, соберите батарею из обменников в отдельности.
Соедините трубки отрезками, приварите поочередно к обоим тройникам, чтобы получилась змейка.

Воздушный

Воздушный теплообменник состоит из радиатора и вентилятора. Вентилятор охлаждает потоки воздуха, разгоняет их по всей системе вентиляции. Данные вид обменника устанавливают в зданиях администрации, для общественных целей.

Теплообменник своими руками

Особенности использования на трубе дымохода

Теплообменник фиксируют и на трубу дымохода, чтобы часть тепла не покидала систему вместе с дымом, а использовалась для нагрева теплоносителя.

Такие устройства применяют в небольших печах в банях или на дачах.

Теплообменник на дымоходе не способен обогреть большое помещение, но его мощности хватит на пару батарей. Прибор устанавливают не только для отопления, но и для нагрева воды.

Изготавливают конструкцию из трубы больших габаритов, диаметр, которой составляет 500—700 мм. Используют также бак, выполненный из нержавеющей стали. В центре устройства фиксируется вертикальная труба, диаметр которой соответствует размеру дымохода, а внизу и вверху крепятся два патрубка с помощью сварки.

Внимание! Поскольку теплообменник забирает тепло продуктов сгорания, на выходе они быстро остывают. Это приводит к уменьшению тяги в дымоходе и замедлению сгорания топлива

Теплообменник в виде змеевика

Если для монтажа предыдущего типа отопления от трубы дымохода требуется умение обращаться со сварочным аппаратом, то конструкция теплообменника в виде змеевика выполняется намного проще. Нужно только обернуть несколько колец гибкой алюминиевой или медной трубки вокруг дымохода. Эти металлы имеют высокий уровень теплопроводности и не разрушаются из-за коррозии.

По диаметру трубка должна быть удобной для подключения к штуцеру накопительного бака. Оптимально для сгибания выбирать трубу сечением не более 28 мм. По длине такой контур не должен превышать 3 метров, чтобы циркуляция воды была правильной. С помощью гибкой подводки можно подключить бак к змеевику.
