Буржуйка длительного горения

Разновидности дровяных генераторов

Существует достаточно большой модельный ряд газогенераторов, которые работают на дровах. Здесь и очень простые конструкции в виде буржуек, есть и сложные агрегаты, в которых проводятся все процессы: от сжигания дров до чистки топочных газов и их сгорания.

К примеру, твердотопливный котел-буржуйка. По сути, это обычная буржуйка с разделенной пополам топкой горизонтальной перемычкой, один конец которой не доходит до стенки печки. Остается небольшой зазор, по которому топочные газы перемещаются в верхнюю камеру сгорания. Вторая топка представляет собой систему каналов, по которым газы перемещаются снизу вверх. При этом они захватывают свежий холодный воздух, поступающий внутрь котла из нижних сопел. Здесь же и происходит смешение и получение воздушно-газовой смеси. Кстати, холодный воздух, проходя по соплам и каналам, тоже нагревается, так что волноваться, что смесь не загорится, нет причин.

Такая буржуйка хоть и обладает неплохим КПД, все равно является малопроизводительным отопительным агрегатом. Использовать ее для основной радиаторной системы отопления не рекомендуется. А вот для теплых полов она в самый раз.

Пиролизная печь буржуйка

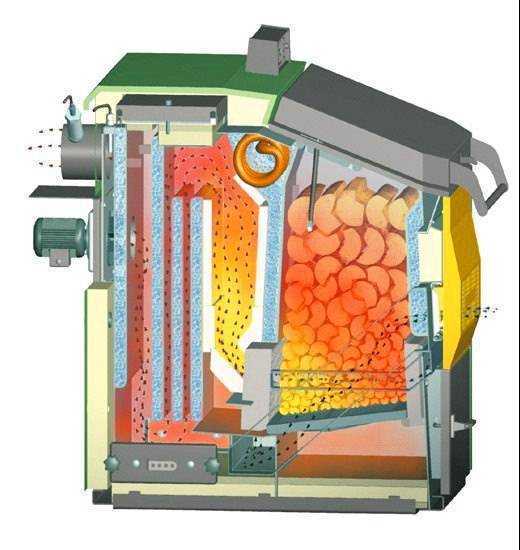

Для основной отопительной системы лучше всего подойдут твердотопливные пиролизные котлы длительного горения. Основа их эффективной работы – это правильно проводимый процесс пиролиза в первой камере сгорания, куда закладываются дрова. Как уже было сказано выше, они в топке должны просто тлеть, ведь сюда поступает небольшое количество свежего воздуха.

От того, как правильно будет проведено размещение топлива и будет зависеть качество его сжигания. Поэтому рекомендуется дрова укладывать как можно ближе друг к другу, оставляя минимальные зазоры между ними. Чем меньше свободного пространства останется, тем лучше. Существует два вида укладки дров:

Рядами в горизонтальной плоскости.
В виде клети или колодца.

Итак, подведем итог. Газогенераторы, работающие на дровах — это неоспоримо наилучший вариант из категории «твердотопливных котлов». У них достаточно большое количество преимуществ перед другими моделями данной категории. Но хотелось бы отметить высокий КПД. Даже только из-за него можно было сделать выбор в сторону газогенератора.

Газогенератор – это специальное приспособление по преобразованию топлива в горючий газ. Данное устройство представляет собой пиролизные печи на органичных отходах, в которых при высокой t и нехватке кислорода, из твердого топлива вырабатывается газ, используемый для ДВС вместо бензина.

Возможно использование генератора, как исходника топлива, для тех же двигателей. Казалось бы, что это безупречное, дешевое и к тому же, экологичное топливо. Но спрос на него достаточно низкий, поэтому производство данных генераторов практически прекратилось.

Помимо дров, они могут работать и на любом виде угля. Реже применяются генераторы, в которых может использоваться мазут и прочие виды жидкого топлива.

Генератор превращает топливо в газ, благодаря чему, применение становится более удобным, будь то ДВС, отопительный котел или газовая турбина.

Как усовершенствовать печь

Модернизация касается удобства работы. Железная печь весит немало (150 – 160 кг), а для очистки от золы ее нужно переворачивать. Улучшение заключается в установке дверок, через которые можно выбрать остатки горения.

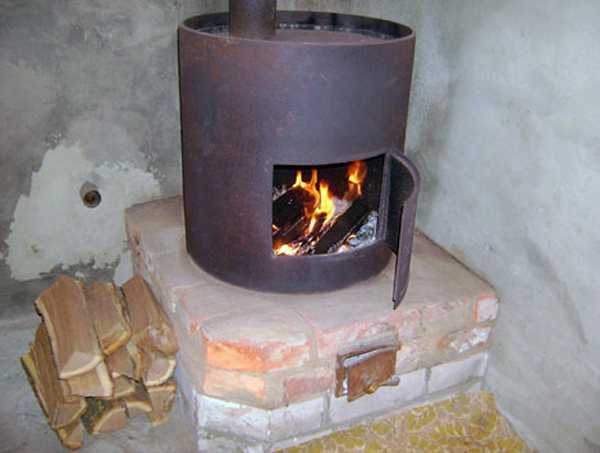

Модернизация печи «бубафоня»

Особенность агрегата в отсутствии зазоров и герметичности, поэтому при монтаже дверок нужно делать изоляцию. Вначале приваривают железные бортики в проеме, затем применяют жаростойкие уплотнители.

Крестообразные куски швеллера под основанием поршня меняют металлическими пластинами, чтобы улучшить воздушную подачу. Так поток не будет закручиваться, а ритмично распределится в камере топки.

Модернизация кирпичной печи

Изготавливают печь треугольной формы, чтобы установить ее в углу комнаты. На кладку уйдет меньше кирпича, что сэкономит средства владельца.

Вторым вариантом станет монтаж разделительной заслонки для переключения режима летнего и зимнего использования.

Устройство и принцип действия печи верхнего горения

Твердотопливный агрегат долгого действия с верхним горящим слоем можно изготовить из железной бочки из-под ГСМ, газового баллона или стальных труб большого диаметра. Толщина стенок корпуса должна быть не меньше 4–5 мм, иначе они могут прогореть вследствие высокой температуры. Высота отопительного прибора должна составлять не менее 1 м, поскольку от количества топлива зависит длительность его работы. Тем не менее, не надо стараться соорудить слишком высокий агрегат. Во-первых, его будет неудобно загружать, а во-вторых, слишком толстый слой дров или опилок может снизить тягу настолько, что горение попросту прекратится.

Условно вертикальную печь можно разделить на три рабочих пространства:

загрузочная камера — часть корпуса, в которую закладывается топливо. Во время работы высота загрузки уменьшается по мере прогорания брикетов, дров или стружки;
зона горения или рабочая зона представляет собой самый высокотемпературный участок. В этом слое горючего материала происходят окисляющие реакции с выделением большого количества тепла;
зона отвода горючих газов — пространство с высокой температурой, в котором происходит теплообмен и дожиг продуктов сгорания.

Представленная ниже принципиальная схема котла длительного горения позволяет получить полное представление о его конструкции и принципе действия.

Схема котла длительного горения с вертикальной загрузкой

Для того чтобы ограничить зону горения применяется распределитель воздуха. Это устройство представляет собой плоский металлический круг толщиной 5–6 мм, по центру которого выполнено отверстие для подвода кислорода в рабочую зону. Подача воздуха осуществляется по длинной стальной трубе, выведенной через верхнюю крышку отопительного агрегата. Беспрепятственное движение воздухораспределительного устройства обеспечивается за счёт разности диаметра металлического блина и корпуса агрегата, а высота горящего слоя зависит от ширины крыльчатки. Поскольку последняя определяет воздушный зазор между топливом и поршнем, от её параметров зависит, как быстро будет прогорать топливо.

Распределитель воздуха самодельного котла

Диаметр воздушного канала должен быть не менее 60 мм, в то время как размер отверстия распределителя более 20 мм считается излишним — перенасыщение кислородом увеличивает интенсивность горения, что для агрегата этого типа является недопустимым.

Чаще всего труба распределителя изготавливается с открытым краем, благодаря чему в качестве окислителя используется атмосферный воздух. Место, где воздуховод входит в верхний люк, не герметизируют — свободный доступ кислорода к надпоршневому пространству даёт возможность сгорать летучим углеводородным соединениям. Существует и вариант, когда воздух в зону горения проходит из верхней камеры, где он предварительно подогревается. Такая конструкция повышает производительность отопительного прибора и делает его работу более стабильной. Количество кислорода регулируют специальной заслонкой, установленной в окне подачи воздуха.

Для отвода продуктов сгорания верхнюю часть котла оборудуют дымовым каналом с небольшим горизонтальным участком. Как правило, 50–60 см прямой трубы достаточно для того, чтобы ослабить тягу. Несмотря на то, что в печах этого типа полнота сгорания топлива достигает 90–95%, периодически требуется удалять пепел и золу, которые скапливаются на дне установки. Для этого в нижней части корпуса делают окно и устанавливают герметичную дверцу.

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.

Верхнюю часть баллона удобно использовать в качестве крышки печи
К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

Вместо швеллеров на поршне можно использовать уголки
Приварить рукоятки и подставки.
Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

Первый и второй ряд необходимо выложить сплошными слоями.
На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
На двенадцатом ряду формируется место для варочной панели.
Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Как правильно загружать топливо и эксплуатировать агрегат

Агрегат длительного горения отличается от традиционной печи увеличенным объёмом загрузки и ограничением доступа кислорода в рабочую зону. От количества загруженного топлива зависит время работы котла, поэтому дрова укладывают максимально плотно, не оставляя больших зазоров между поленьями. Если же в качестве топлива используют такие материалы, как торф, мелкий уголь, стружка, опилки или паллеты, то их насыпают до уровня дымового канала, не утрамбовывая. Необходимое уплотнение горючего обеспечит тяжёлый металлический поршень.

Загрузку топлива выполняют в следующем порядке:

с агрегата снимают верхнюю крышку;
вынимают воздухораспределительное устройство;
производят загрузку печи до уровня дымохода;
сбрызгивают верхний слой горючего материала жидкостью для розжига;
устанавливают регулятор воздуха;
возвращают на место крышку;
внутрь воздушного канала бросают клочок ветоши, смоченной в горючей жидкости.

Устойчивое горение сопровождается дымом, равномерно выходящим из трубы. По мере сгорания дров труба воздуховода опускается вниз. По ней можно судить об оставшемся времени работы твердотопливного агрегата.

Разжигать печь лучше всего при помощи ветоши, смоченной горючей жидкостью

Во время эксплуатации на дне бочки скапливается пепел и зола. Надо сказать, что на процесс горения их количество не оказывает никакого влияния. Тем не менее, продукты сгорания топлива периодически надо удалять, поскольку они уменьшают толщину слоя закладки. Для этого открывают нижнюю дверцу и выгребают золу при помощи обычного металлического совка.

Розжиг печи «бубафоня»

Для начала, сними с баллона крышки, вытащим из печки поршень-пресс с воздуховодом. Наложим внутрь печки сухих дров. Порода дров — любая. Дрова именно кладем горизонтально, друг к другу как можно ближе. Если мы дрова поставим вертикально, то получим неприятный сюрприз.

Сюрприз будет следующий. Не сгоревшее вертикально стоящее полено, не даст возможности поршню опускаться на низ. Если так произойдет, в нижней камере будет полноценный костер. Топливо быстро сгорит. Режим работы печки будет вместо тления, горение. Про дым из воздуховода я вообще молчу, он обязательно появиться. Дрова не нужно укладывать выше уровня отверстия дымохода.

Далее необходимо прижать поршнем дрова и надеть на поршень крышку бубафони.

Как правильно поджечь дрова? Просто кинуть горящую спичку не получится. Она обязательно потухнет еще не достигнув дров. Мы поступим просто. Возьмем бумагу, ветошь или кусок бересты. Зажжем и бросим в печку.

Нужно подождать 20 минут, чтобы наша закладка хорошо разгорелась. Затем на воздуховоде прикроем задвижку. Воздух начнет поступать в печку в меньшем количестве. В первичной камере с дровами, дрова перестанут гореть, начнут тлеть. Пойдет выделение пиролизных газов. А газ нам необходим. Ведь установка — пиролизная! Так наша супер печка выйдет на свой рабочий режим.

Разновидности

Если вы собираетесь приобрести печку на дровах, то вам пригодится информация о разновидностях данных агрегатов. Вот что мы можем найти в продаже:

Стальные и чугунные модели;
Агрегаты с варочной поверхностью и без нее;
Печки каминного типа и обычного;
Печи обычного горения и пиролизные модификации.

Различия между стальными и чугунными агрегатами вполне очевидны – первые более легкие, менее надежные и более дешевые, а вторые обладают гигантским весом, но отличаются выносливостью и продолжительным сроком службы.

Подобные агрегаты не только отлично смотрятся в интерьере загородного дома, но и позволят вам готовить прямо на них.

Экономичная печь на дровах, включающая в себя варочную поверхность, это отличная находка для уютного загородного дома, небольшой дачи или технического помещения, где постоянно работают люди. Здесь можно будет сварить суп, пожарить мясо, подогреть чайник, чтобы насладиться плотным обедом или ужином. В общем, достойное дополнение для малогабаритного жилья и помещений технического назначения.

Печки-камины длительного горения сочетают в себе практичность отопительных агрегатов и красоту классических каминов. Такие агрегаты, работающие на дровах, создадут в доме уютную атмосферу с красиво горящим пламенем. Отдыхать в доме с камином – это наслаждение, которое станет доступным за минимальные деньги.

Подобные устройства могут сжигать дрова обычным способом или пиролизным. В первом случае сгорание осуществляется в стандартном режиме, с удалением продуктов горения через дымоход. В пиролизных печах присутствует камера дожигания топлива – в ней сгорают продукты пиролиза, образующиеся при нагреве и сгорания дров в основной камере. Такие печи обладают более высоким КПД.

Принцип работы печи с водяным контуром

Недостаток обычных твердотопливных печей в том, что процесс горения протекает здесь очень интенсивно. В результате не используется потенциал топлива в полном объёме, а человеку приходится очень часто пополнять запас угля или дров.

Под печами длительного горения подразумеваются все конструкции, призванные замедлить процесс горения, «дожать» из дров все их возможности и автоматизировать подачу топлива или увеличить разрыв между ручными закладками.

Водяной контур необходим, если речь идёт о большом доме. Передача энергии воде посредством теплообменника, позволяет развести тепло во все комнаты и этажи строения. В противном случае, отапливать получилось бы только те комнаты, с которыми контактирует тело печи (конвекция и лучистое тепло).

Любая печка рассчитана на отопление небольшое помещение, а если нужно отопить большой дом, то используется печное отопление с водяным контуром. Элементы системы, правила монтажа, плюсы и минусы данного типа обогрева помещения – читайте подробно обо всем этом.

Основные виды отопления частного дома представлены в этом обзоре.

А в этой теме полезные рекомендации по выбору теплого пола. Что лучше – водяной или электрический вариант?

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.
Верхнюю часть баллона удобно использовать в качестве крышки печи
К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.
Вместо швеллеров на поршне можно использовать уголки
Приварить рукоятки и подставки.
Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Первый и второй ряд необходимо выложить сплошными слоями.
На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
На двенадцатом ряду формируется место для варочной панели.
Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

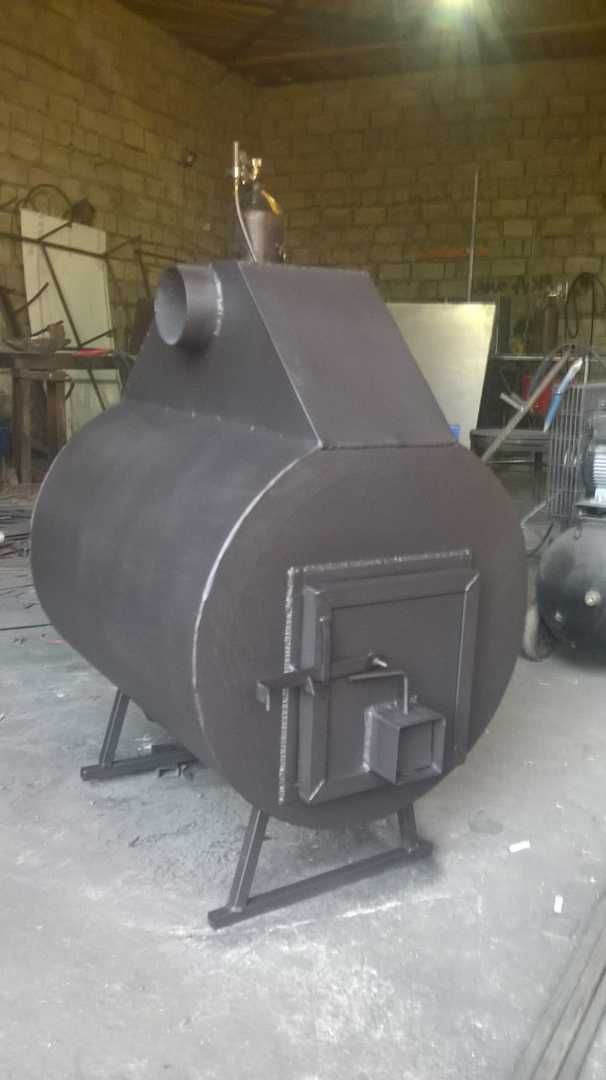

Как сделать своими руками

Оптимальный вариант – буржуйка длительного горения. Самодельные, как правило, бывают железными. Чугунные имеют более высокий КПД, но работать с таким материалом сложнее. Однако можно приобрести уже готовую печку-основу под монтаж в котел.

Чертежи для изготовления такой печи найти не проблема. Главное – придерживаться следующей схематики устройства:

камера сгорания;
камера сбора пиролизного газа;
воздуховод;
дымоход;
основание;
отражатель.

Из инструментов понадобятся:

болгарка с режущим кругом по металлу;
сварочный аппарат;
штангенциркуль и рулетка;
напильник;
жаростойкий герметик (подойдет для прокладок, устанавливаемых в блок цилиндров авто).

Печь

Представляет собой трехкамерную конструкцию. Нижняя часть может быть кирпичной, из огнеупорной основы – там будет собираться пепел и весь оставшийся мусор. От верхней камеры отграничивается сеткой – там будет происходить сам процесс горения твердого топлива. Верхняя камера конструкции – это сборник для пиролизных газов. К ней же присоединяется дымоход, обязательно с регулирующей заслонкой, с помощью которой можно уменьшать/увеличивать тягу.

Воздуховод подводится к камере сгорания твердого топлива. Сделать забор воздуха необходимо извне, а не из помещения. Оптимальный диаметр трубы воздуховода – 20 мм или больше. Камеру сгорания и догорания газа лучше разделять стальным листом толщиной 5–7 мм с перфорацией.

Основание

Основание можно сформировать из огнеупорного кирпича и массивной стальной пластины с теплоизоляцией. Естественно, изначально формируется небольшая возвышенность, чтобы жар не действовал на сам фундамент. Толщина пластины – от 7 мм и больше. Можно упростить конструкцию, добавив массивные ножки. Стоит учитывать, что итоговый вес печки может составлять более 250–400 кг.

Иной вариант – обустройство под печкой гидроаккумулятора, то есть емкости с водой, где также устанавливается помпа. Такие системы удобны тем, что там необязательно монтировать принудительный поток воды, так как она при нагреве сама поднимается по нагревательным трубкам. Для небольших помещений – отличный вариант.

Дымоотвод

Самая простая схема – вывод металлической трубы с регулировочной заслонкой. Место соединения со стеной обязательно обкладывается огнеупорным материалом. В принципе, здесь получается то же самое, что и в обычной печи. Конечный диаметр воздуховода делают от 75 до 100 мм. Использовать гофрированную трубу не следует – с ней полноценно регулировать тягу воздуха не получится, а еще они довольно быстро забиваются сажей и золой (их в основном используют в сочетании с газовыми котлами).

Если же обустраивается печь типа камин, то есть дымоотвод монтируется в стене, то рекомендуется формировать фальш-стену, так как итоговая ее толщина получится порядка 30–50 см.

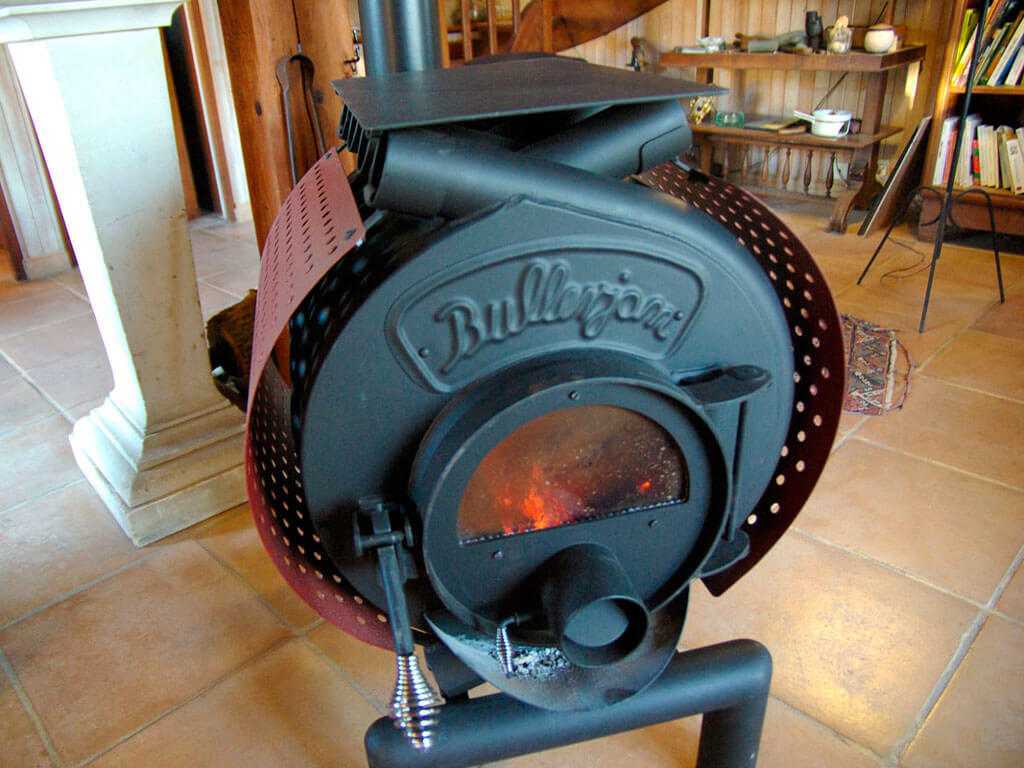

Отражатель

Если готовая отопительная буржуйка будет располагаться на определенном расстоянии от стены, то в качестве отражателя можно использовать оцинкованный лист металла толщиной до 2 мм. Крепят его либо на заклепки, либо монтируют с использованием цементного раствора.

Если печь угловая, то в качестве отражателя отлично подойдет фальш-стена из огнеупорного материала, где внутри монтируется слой базальтовой ваты – она не горит, не высыхает, крепится к стене при помощи металлических скоб. Пенопласт, в том числе экструзивный, не подойдет.
