Теплообменник для банной печи: какие бывают, чем отличаются, лучшие модели, как сделать своими руками

Представленные в продаже готовые устройства с теплообменником

Традиционные модели банных печей, выполненные из кирпича, понемногу вытесняются более современными металлическими конструкциями, отличающимися доступной ценой, высоким качеством, компактностью и совершенством дизайна. При выборе достойной модели потребитель должен знать объемы парилки и бака для воды, а также мощность печи. Предлагаем рассмотреть наиболее популярные модели отопительных устройств для бань, оснащенные теплообменником.

Печь с теплообменником «Везувий Скиф 16 ВЧТ»

Этот агрегат обладает достаточной мощностью для того, чтобы обеспечить высокую температуру в бане, объем которой достигает 18 м³. В корпус печи встроен теплообменник, быстро нагревающий воду в баке, вынесенном в смежное с парилкой помещение. В зависимости от особенностей монтажа печи в бане покупатель сам выбирает агрегат с левосторонним либо правосторонним размещением теплообменника. Этот представитель модельного ряда печей «Везувий» примечателен тем, что вокруг его корпуса в специальном кожухе располагаются камни, создающие эффект кирпичной кладки. Практически все модели оснащаются каменкой, установленной сверху агрегата.

Топка печи изготовлена из высокопрочной качественной стали, толщина которой составляет 8 мм. Такой материал сохраняет свои характеристики и пропорции устройства даже при самых высоких температурах.

Распределение цен на печи «Везувий Скиф» можно посмотреть в таблице:

Агрегат «Торнадо 20М2»

Благодаря своей мощности модель с чугунной дверцей способна обогреть помещение парилки объемом 20 м³. Отличительными чертами печки являются следующие моменты:

внушительные габариты и вес;
встроенный в корпус теплообменник;
мощная топка;
боковой кожух большой вместительности для закладки 240 кг камней.

Последний из списка элемент конструкции выполняет сразу две функции: предохраняет печь для бани с теплообменником от перегрева и эффективно разогревает наполнение боковой каменки.

Из-за того, что вес агрегата составляет 125 кг, что является довольно солидным показателем, перед проведением монтажных работ нужно выполнить закладку фундамента, предварительно рассчитав его требуемую прочность.

Стоимость устройств этой торговой марки варьируется в пределах 22-38 тыс. рублей.

Harvia 20 SL Boiler

Печь-каменка Harvia 20 SL Boiler – это разработка финских производителей отопительных агрегатов для бань и саун. Модель весом 75 кг прекрасно подходит для обогрева парилки объемом до 20 м³. Оптимальная температура в помещении создается также за счет равномерного нагревания и плавной отдачи тепла от 40 кг камней. Каменка, работающая на дровах, пользуется большой популярностью среди потребителей в основном за счет современных технологий, заложенных в ее конструкцию.

В корпус печи встроен теплообменник в виде бака, заполненного жидкостью. Образцовое устройство обеспечивает постепенный ее нагрев, не доводя до кипения. Благодаря выносной конструкции топку можно размещать в смежной с парной комнате. Таким образом, в бане постоянно будут поддерживаться тепло и порядок.

Плавность форм агрегата, рамка из нержавеющей стали, устойчивые ножки придают привлекательности внешнему виду каменки. Подобное оборудование стоит в среднем 37,5 тыс. рублей.

Как правильно установить печь

Короткая инструкция поможет это сделать самостоятельно, без привлечения сторонних лиц.

Подготовьте фундамент глубиной 400 мм, высота корректируется в зависимости от топки.
Огородите каменку бани кирпичной кладкой с использованием глиняного раствора.

Ограждение каменки в бане

Установите в топочное отделение теплообменник. При этом выход топки следует заранее вывести в отдельную комнату.
Заизолируйте трубы, исходящие от теплообменника.
Выведите дымоход бани через заранее сделанное отверстие в крыше и защитите деревянные элементы металлическим листом и асбестом.
Проведите тщательную герметизацию всех стыков.

Банная печь с бойлером

Банная печь с бойлером популярна среди пользователей, благодаря экономичности. КПД устройства повышается из-за внедрения оборудования для использования отработанных газов в с целью повышения производительности. Происходит подогрев воды в бане с помощью газов. Температура жидкости достигает комфортной величины для мытья посуды и удовлетворения бытовых потребностей.

Везувий скиф 16 вчт

Везувий скиф 16 ВЧТ имеет теплообменник на печь с внутренним нагревателем воды. Он расположен слевой или правой стороны, зависит от модели. Встроенная сетка обеспечивает привлекательный внешний вид конструкции. Стальная топка имеет толстые стенки до 8мм. Вся конструкция герметична.

Для фиксации деталей применяется болтовое соединение. Металлическая основа кожуха покрыта термостойкой краской. На стыке между элементами керамический шнур устойчив к температуре 1200 градусов. Прочная банная печь имеет топочный тоннель, позволяющий закладывать дрова из смежного помещения.

Торнадо 20м2

Торнадо 20м2 имеет внутренний теплообменник для бани из нержавейки. Сама печь прочная, дополнена чугунной дверцей. Нагрев воды в бане с помощью теплообменника, встроенного внутрь происходит быстро, сохраняя тепло на долгое время. Мощное устройство требует укрепление места установки на полу. Тяжелая конструкция имеет длительный срок эксплуатации, проста в использовании.

Harvia 20 sl boiler

Привлекательная печь Harvia 20 sl boiler от финского производителя весит 80 кг. Вместительная конструкция размещает 45 кг камней, которые используются для отражения тепла, поддания пара. Выносное банное устройство имеет вмонтированный конденсатор, рассчитано на парилку площадью 20 квадратных метров. Устойчивые ножки надежно фиксируют местоположение печи с рамкой из нержавейки.

Установка теплообменника на банную печь

Так как все перечисленные модели серьёзно отличаются между собой по способности противостоять перегреву, место для установки конкретной модели выбирается исходя из особенности устройства топки и материала, из которого изготовлен теплообменник.

Каркасные или регистровые системы, как правило, используются в кирпичных банных печах. Аппарат заделывается в верхнюю часть топки или в свод печи еще на этапе её постройки. При этом патрубки для подключения к баку выводят с тыльной или с боковых сторон печного корпуса.

Таким же способом устанавливаются плоские змеевики из меди и нержавейки. Они могут быть заделаны как в свод, так и в одну из вертикальных стенок топочной камеры в банной печи.

Витые медные змеевики традиционно устанавливают на верхний дымоход. Иногда змеевик располагают непосредственно под насадным центральным баком для горячей воды. В баке греется вода для обрызга каменки, а в медном теплообменнике нагревается вода для душа или моечного отделения.

Тарельчатые и коробчатые теплообменники устанавливается на одной из боковых стен в банной печи. Обычно их используют для стальных или чугунных печек. Для установки достаточно вырезать в стенке два отверстия. После чего на выходные патрубки одеваются распорные втулки, и теплообменник устанавливается внутри топки с помощью накидных гаек. Подобный тип теплообменника называют ещё сухим, так как вода при любых обстоятельствах не попадает внутрь топочной камеры.

Теплообменник должен получать большую часть тепла внутри печи не за счет конвекции и обтекания раскаленными газами, а в виде инфракрасного излучения от стен и свода банной печи. Чтобы избежать перегрева, трубы теплообменного контура приходится экранировать листами из нержавеющей стали. В результате и ресурс повышается, и вода в теплообменнике нагревается более равномерно, без кипения и паровых фонтанов.

Схема подключения теплообменника для бани

Практически все модели теплообменных устройств работают по принципу самотека или естественной конвекции воды в полузамкнутой системе труб. Поэтому при разработке схемы установки аппарата отбора тепла необходимо придерживаться двух правил:

Входной и выходной патрубки теплообменника должны располагаться на разных уровнях, расстояние по вертикали между нижней и верхней точками подвода воды должно быть не менее 20-25 см. Нижний патрубок используется для подвода холодной воды, верхний — для отвода кипятка;
Подключение к патрубкам греющего контура банной печи необходимо выполнять только с помощью гибких соединений, а соединительные муфты обязательно уплотнять теплостойким силиконом.

Речь идет не о гибких резиновых шлангах в металлической оплетке, они для этих целей не подходят, даже если на этикетке присутствует маркировка «для горячей воды» или что-то подобное.

Опытные пользователи рекомендуют выполнять подключение бака к теплообменнику в бане с помощью гибких газовых шлангов из нержавейки.

Как подключить теплообменник к банному баку

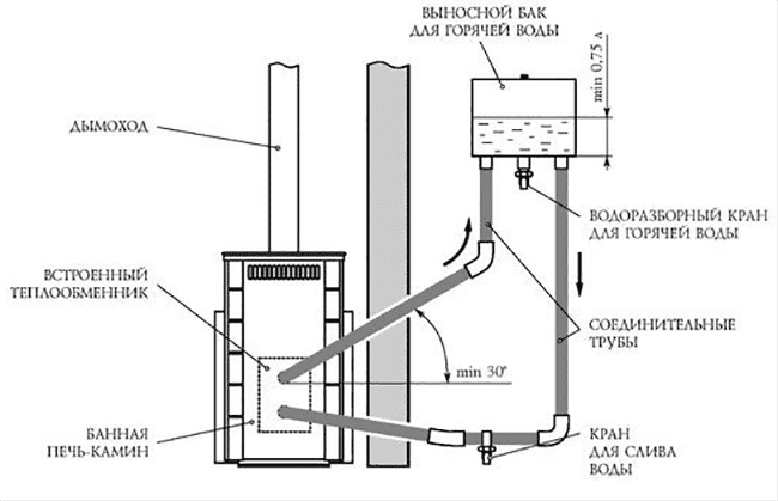

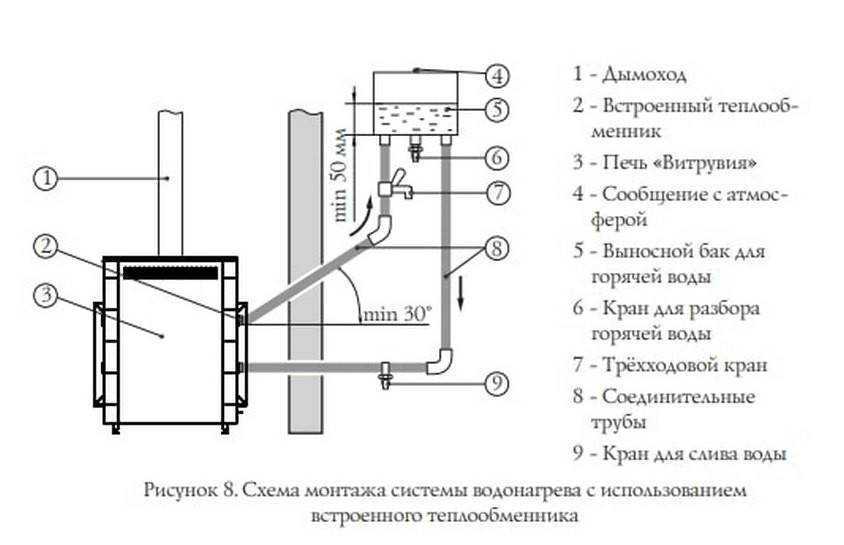

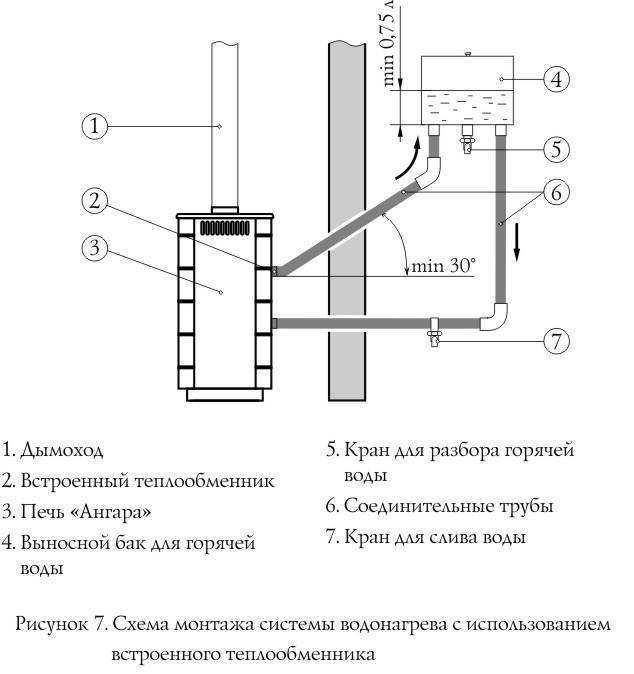

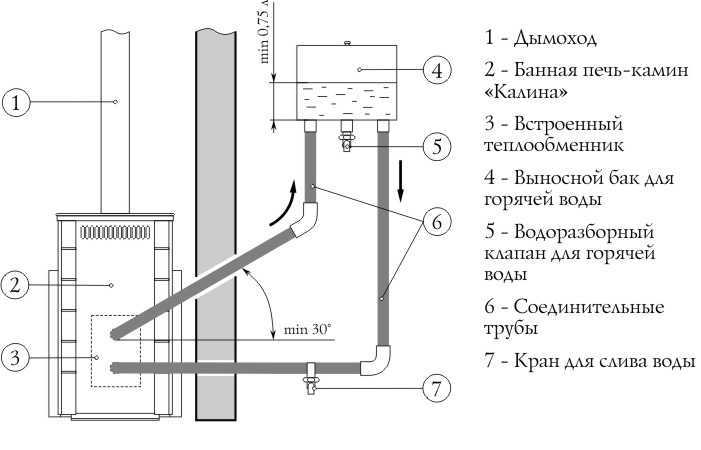

Классической схемой установки считается выносной бак для бани с теплообменником. Это означает, что емкость с горячей водой для душа и уборки помещения располагается либо на ближайшей стене, либо за пределами парилки, поближе к душевой кабинке.

Важно обеспечить определенный перепад высоты между выходом из теплообменника банной печи и донной частью емкости с водой. Обычно эта величина выбирается в пределах 50-70 см

Для коробчатых и регистровых схем, плоских змеевиков бак находится на уровне 120 см над уровнем пола. Это удобно, можно зачерпнуть горячей воды через верхний люк.

Другое дело, если змеевик теплообменника для бани установлен на трубу дымохода. В этом случае бак придется поднимать на высоту 180-200 см, поэтому в днище или на выходе из контура устанавливать бронзовый кран для горячей воды.

Трубопроводы, ведущие от теплообменного контура печи к баку, обычно располагают под уклоном. Холодная магистраль от нижнего патрубка подводится к питающему баку под прямым углом, это обеспечивает максимальную величину гидростатического напора в контуре. Отходящая магистраль устанавливается под углом 25-30 о . Делается это для отделения пузырей воздуха и пара, образовавшихся в потоке воды при нагреве.

На холодной магистрали обязательно делают колено и ставят сливной шаровый кран, с помощью которого можно легко слить воду из банного теплообменника.

Разновидности

Существует несколько типов теплообменников для оснащения банных печей.

В зависимости от особенностей конструкции выделяют следующие разновидности устройства:

Змеевик, являющийся довольно простым вариантом. Оба конца теплообменника выведены из резервуара для забора холодной и выпуска горячей воды.
Соединение двух металлических емкостей: цилиндра и параллелепипеда. Нагреваясь, жидкость из такого теплообменника посредством труб поступает в место своего назначения.

Наиболее распространенным считается второй вариант аппарата, ведь с его помощью не только вода становится горячей, но и отапливаются все помещения бани. Таким образом, происходит экономия топлива и, соответственно, средств.

В зависимости от месторасположения теплообменники подразделяются на следующие два вида:

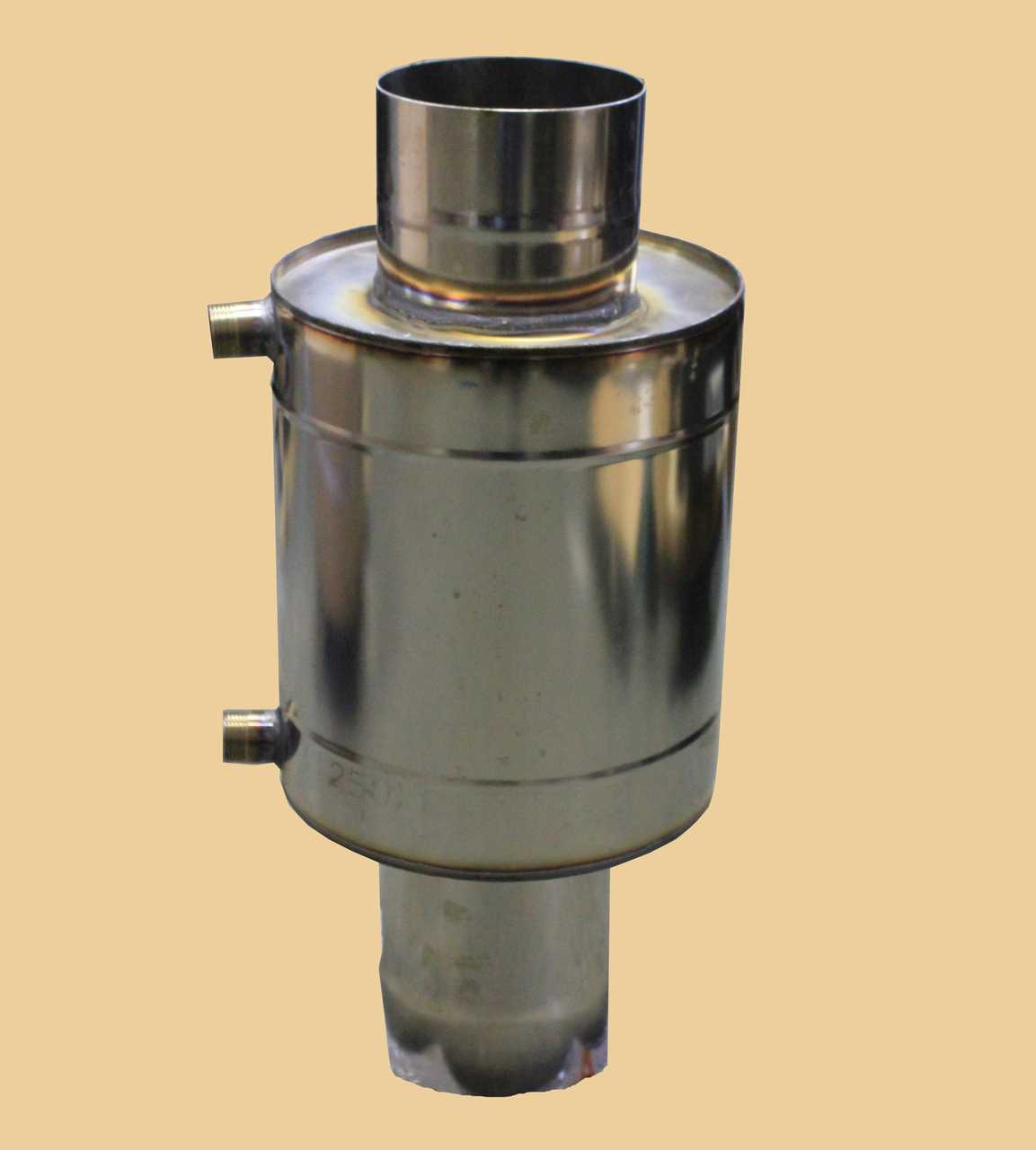

навесной, то есть располагающийся на дымоходе;
встроенный в конструкцию печи.

Агрегат первого типа получает необходимое тепло не от самой печки, а от дымового канала за счет нагревания выбрасываемых газов. Вместительный короб способствует быстрому нагреву жидкости в баке. Она остается горячей на протяжении всего времени топки бани. Одним из недостатков прибора можно назвать его массивность. Порой при обустройстве дымохода вначале устанавливают теплообменник так называемого самоварного типа, а затем уже дымоотводную трубу.

Собирая систему для циркуляции воды, следует отказаться от использования пластиковых изделий в парилке. Высокая температура такого помещения влияет на пластик, в результате чего этот материал начинает выделять вещества, которые негативно воздействуют на здоровье человека.

Встроенный в конструкцию печи теплообменник имеет вид герметичного плоского бака емкостью до 5 л. В этот резервуар вварены два патрубка с нарезанной на их концах резьбой. К ним присоединяются водопроводные трубы, ведущие к выносному баку большого объема (до 100 л).

В печи теплообменнику отведено место между кожухом конвектора и устройством для сжигания горючих веществ. При этом аппарат совершенно не соприкасается с огнем.

Перед началом топки печки требуется наполнить систему водой, поскольку разогретый сухой теплообменник под воздействием холодной жидкости теряет свою герметичность и начинает протекать. С целью предотвращения появления воздушных пробок в системе воду нужно закачивать снизу с помощью насоса.

Теплообменники для печи заслуживают большого внимания из-за возможности экономить на топливе, ведь для их нормального функционирования требуется тепло, аккумулирующееся от сгорания дров. Так, аппарат встроенного типа нагревается за счет энергии, идущей на обогрев парилки и камней. Прибор, размещенный на дымоходе, питается теплом, которое направляется в трубу. Его эффективность и скорость нагревания повышаются благодаря большей вместительности устройства. При этом бак, в который сливается горячая вода, может быть размещен на существенном расстоянии от отопительного устройства.

Варианты расположения бака

Баки для воды можно размещать где угодно: на стене помывочной или душевой, на чердаке, возле печки в парной. Внешние варианты лучше всегда утеплять, иначе вода будет нагреваться очень долго, а остывать быстро.

Вариант, когда бак располагается непосредственно возле банной печи, наиболее оптимальный, так как вода нагревается от пламени. Это визуально уменьшает помещение бани, но хорошо держит жар.

Часто камни укладывают в дымоходе, а бак ставят под топкой. Такая конструкция нагревается долго, но температуру держит тоже несколько часов. Жар от такой печи будет хороший, пар тоже.

Внешний вариант расположения более затратный в плане топлива. В этом случае придется топить дольше, так как нужно прогреть воду в трубах. Однако внешнее расположение очень удобно для душевой комнаты, когда после парилки нужно ополоснуться.

Оба варианта имеют свои недостатки – напор воды у них очень низкий ввиду небольшой высоты установки, а высота потолков в бане бывает редко выше двух метров. Установить душ будет сложно, да и мыться придется не выше чем с полутора метров. Эту проблему можно решить, если вынести бак, например, на чердак. Тогда напор увеличится, необходимо лишь своевременно добавлять воду. С ведрами не побегаешь, лучше подвести водопровод. Делается он с поплавком, чтобы, когда бак наполнится, подача воды автоматически прекращалась.

С выносом бака на внешний контур увеличиваются теплопотери. Необходимо утеплить сам теплообменник и трубы, которые к нему подводятся. Расчеты следует проводить, исходя из конструктивных особенностей бани. Например, натрубный вариант, когда змеевик опоясывает трубу, хорошо подходит для душевой комнаты. Но есть ограничения по объему – таким способом согреешь не более 50 литров воды.

Если есть возможность подвести водопровод, то лучше автоматизировать этот процесс. Тогда бак всегда будет наполнен и вода в нем будет горячая все время, пока топится банная печь.

Несколько слов о подключении

Если вами была выбрана печь для бани с теплообменником и баком для воды, то необходимо усвоить тот момент, что конструкция в первую очередь предназначается для нагрева парной, второстепенная задача состоит в подогреве воды. Управлять несколькими процессами одновременно будет невозможно. Парилка находится в приоритете. По этой причине необходимо обеспечить отбор тепла и найти хорошую накопительную емкость. Желательно обустроить систему таким образом, чтобы горячая вода стекала самотеком, без использования циркуляционного насоса.

Если теплообменник имеет вид экономайзера или змеевика, то необходимо установить в бане выносной бак, монтируя его выше уровня печи. Для монтажа данной системы допустимо использовать металлические или полимерные трубы, однако полиэтиленовые применяться не должны. Диаметр трубопроводов и сетей, где вода поступает самотеком, необходимо выбрать таким образом, чтобы показатель не был меньше габаритов патрубков нагревателя. Лучше всего, чтобы диаметр оказался на один размер больше. При этом шаг от бака до нагревательного оборудования не должен быть больше трех метров.

Различие по видам

Существует нескольковидов теплообменников для оснащения банных печей. Они распределяются:

по конструкции;
по местоположению.

В зависимости от особенностей конструкции выделяют:

змеевик. являющийся достаточно простым вариантом. Оба конца теплообменника выведены из резервуара для забора холодной и выпуска нагретой воды;
соединение двух металлических емкостей. цилиндра и параллелепипеда. Нагреваясь, вода из такого теплообменника посредством труб поступает в место своего назначения.

Наиболее распространенным считается второй вариант нагревателя, ведь с его помощью не только вода становится горячей, но и отапливаются все помещения бани. Таким образом, происходит экономия топлива и, соответственно, средств.

Месторасположение определяет также два вида теплообменников:

навесной. то есть располагающийся на дымоходе;
встроенный в конструкцию печи.

Устройство навесного типа получает необходимое тепло не от самой печки, а от дымохода за счет нагревания выбрасываемых газов. За счет существенной вместительности короба жидкость быстро нагревается в баке и остается горячей на протяжении всего времени топки бани. Как недостаток стоит отметить массивность внешнего вида устройства. Порой при обустройстве дымохода вначале устанавливают теплообменник так называемого самоварного типа. а затем уже дымоотводную трубу.

Обязательно нужно следить за заполненностью теплообменника водой, поскольку в сухом состоянии он может перегреться и потерять свои герметические свойства.

Собирая систему для циркуляции воды, следует отказаться от использования пластиковых труб в парилке. Высокая температура такого помещения воздействует на пластик, в результате чего этот материал начинает выделять вещества, вредящие здоровью человека.

Встроенный в конструкцию печи теплообменник имеет вид герметичного плоского бака емкостью до 5 литров. В этот резервуар вварены два патрубка с нарезанной на их концах резьбой. К ним присоединяются водопроводные трубы, ведущие к выносному баку большого объема (до 100 л)

В печи теплообменнику отведено место промеж кожуха конвектора и топки. При этом устройство совершенно не соприкасается с огнем.

Необходимо именно перед началом топки печки заполнять систему водой, поскольку разогретый сухой теплообменник под воздействием холодной воды теряет свою герметичность и начинает просто протекать. С целью предотвращения появления воздушных пробок в системе воду нужно закачивать снизу с помощью насоса.

Теплообменники для печи указанных видов заслуживают большое внимание из-за возможности экономить на топливе, ведь для их нормального функционирования требуется тепло, аккумулирующееся от сгорания дров. Так, аппарат встроенного типа нагревается за счет тепловой энергии, идущей на обогрев парилки и камней

Теплообменник же, размещенный на дымоходе. питается теплом, которое просто выходит в трубу. Его эффективность и скорость нагревания значительно выше по причине большей вместительности устройства. При этом бак, в который сливается горячая вода, может быть удален на существенное расстояние от печки.

Какой теплообменник выбрать для печи в баню

При выборе конструкции теплообменника, учитывают преимущества и недостатки каждого вида. На подбор подходящего устройства влияет целевое предназначение и необходимая производительность:

Печь для бани со встроенным теплообменником – используется для одновременного обогрева и горячего водоснабжения. Печи длительного горения, работающие в режиме газогенерации, не могут обеспечить необходимую теплоотдачу при установке навесного бака. Причина этого в том, что дымовые газы имеют меньшую температуру нагрева.Если планируется установить печку длительного горения, альтернативы встроенному змеевику или пластинчатой конструкции, нет. Эффективное отопление в бане возможно только от печи с встроенным теплообменником.

Печь для бани с водонагревателем самоварного типа – отличает высокая производительность горячей воды, но для отопления, бак, надеваемый на дымоход, не сильно подходит по техническим характеристикам.

Выбирая, что установить, встроенный теплообменник или самоварного типа, учитывают особенности их эксплуатации. Для одновременного отопления и обеспечения горячей воды, лучше подойдет змеевик, пластинчатый теплосъемник или водяная рубашка. Исключительно для ГВС, лучше установить водонагревательную емкость самоварного типа.

Как установить теплообменник в печь

Встроенный теплообменник – монтируют на заводе, барабанного типа – устанавливается на трубу дымохода. Баки изготавливают разного внутреннего диаметра, поэтому, монтаж не требует много усилий и проводится одновременно с выводом дымоходной трубы. Заводские емкости поставляются с вместимостью от 20 до 80 л.

Сложность заключается в подключении батарей от печи. На корпусе расположены специальные отводы для подачи и обратки теплоносителя, к которым подсоединяются трубы системы отопления.

Работы выполняют с соблюдением следующих рекомендаций:

Трубы для подключения к теплообменнику. Температура теплоносителя часто превышает 85-100°С. Пластик, при таком нагреве, может деформироваться, поэтому его не используют. Для теплообменника надо использовать трубы из стали, подойдет медь.

Подключение батарей – при естественной циркуляции длина трубы от корпуса печи, не должна превышать 10 м.

Установка циркуляционного оборудования – системы отопления с принудительной циркуляцией устанавливаются для больших отапливаемых помещений, зачастую используются в промышленных банях.

Диаметр трубы теплообменника – производители четко прописывают в технической документации размер и шаг резьбы, облегчающий подбор трубы для монтажа. Диаметр трубопровода в системе отопления, при необходимости можно увеличить, но не уменьшить.

Какие печи для бани лучше – с контуром или без

В традиционных банных печах не использовался теплообменник в обычном понимании этого слова. В каменках устанавливали встроенный бак с нижним или верхним подключением, предназначенный для нагрева воды. Позже, появился съемный теплообменник, устанавливаемый на дымоход.

За определенный период эксплуатации, потребители смогли выделить слабые и сильные стороны печки с водогрейным контуром. Узнать о них можно, внимательно изучив отзывы о теплообменниках.

В качестве недостатков выделяют:

Шум в теплообменнике – спустя несколько месяцев после установки наблюдается гул во время растопки печи. Происходит это по причине зарастания змеевика. Сужение диаметра трубы приводит к быстрому нагреванию и закипанию теплоносителя, что и становится причиной шума.

Требования, связанные с установкой – при естественной циркуляции теплоносителя, для нормальной работы печи потребуется, чтобы трубы в системе отопления были смонтированы со строгим соблюдением наклонов. Убрать воздушную пробку из труб достаточно сложно, придется при максимальном нагреве топить печку несколько часов подряд.

Требование в регулярном обслуживании. Нагрев воды через теплообменник связан с необходимостью чистить и промывать внутреннюю полость змеевика, по крайней мере один раз каждый отопительный сезон.

В зимний период, после каждого посещения и растопки печи, потребуется убрать воду из внутреннего теплообменника, что также доставляет неудобство.

Банные печи с водяным контуром получили широкое применение в промышленных целях. Бытовые модели не получили широкого распространения, за исключением водонагревателей самоварного типа, устанавливаемых на трубу.
