Банная печь с водяным контуром: положительные и отрицательные стороны

Описание отопителей

Если в прошлом наибольшей популярностью пользовались классические каменки, которые позволяли лишь нагревать парилку, то сегодня востребованы на рынке универсальные печки с теплообменниками. Такие установки позволяют одновременно отапливать парилку и решать проблему с нагревом воды. Благодаря их использованию повышается комфорт приёма банных процедур, и сокращаются расходы на покупку соответствующего теплового оборудования.

Печки с теплообменником для воды станут удобным решением при раздельном расположении парилки и моечной в бане. Универсальные в использовании отопители отличаются простотой в эксплуатации, они чрезвычайно удобны, быстро нагревают помещение, полностью решая проблему с теплой водой. Имеющийся сегодня выбор печек с теплообменниками позволяет приобрести или изготовить их самостоятельно как для небольшой парилки, так и для вместительной общественной бани. Преимущества печек с тепловым контуром:

• продолжительный срок службы;
• компактность отопителей;
• эффективность и высокая скорость нагрева помещения;
• возможность изготовления своими руками.

Как правильно сделать вентиляцию в бане своими руками

Это интересно: Котлы для бани — изучаем подробно

Разновидности устройств

Печь предоставляет несколько вариантов размещения теплообменников:

Змеевик или водяной контур — стальная конструкция, которая может располагаться как внутри печи, так и снаружи, например, между стенкой печи и кожухом. Применение его не ограничено металлическими печами — водяные контуры можно встраивать и в кирпичные.

Форма и размер могут существенно варьироваться от простой С-образной, единожды изогнутой трубки со штуцерами, которая располагается внутри топливника, до водяной рубашки вокруг всего корпуса.

Большой бак, который касается стенок печи стенкой или днищем (или тем и другим) тоже можно счесть разновидностью теплообменника.

А ведь в конструкции всех печей есть элемент, который в большинстве случаев (но не во всех!) становится причиной существенных теплопотерь — это дымоход, куда отправляются еще очень горячие печные газы (если в печи нет системы дымооборота).

Вторая разновидность теплообменников как раз пытается исправить этот недостаток. С этой целью вокруг трубы навешивается либо небольшой проточный бачок на 5-10 литров, сообщающийся с большим баком вне парилки, либо полноценный бак, откуда в моечную подается уже горячая вода. (В последнем случае возникает больше сложностей с креплением.)

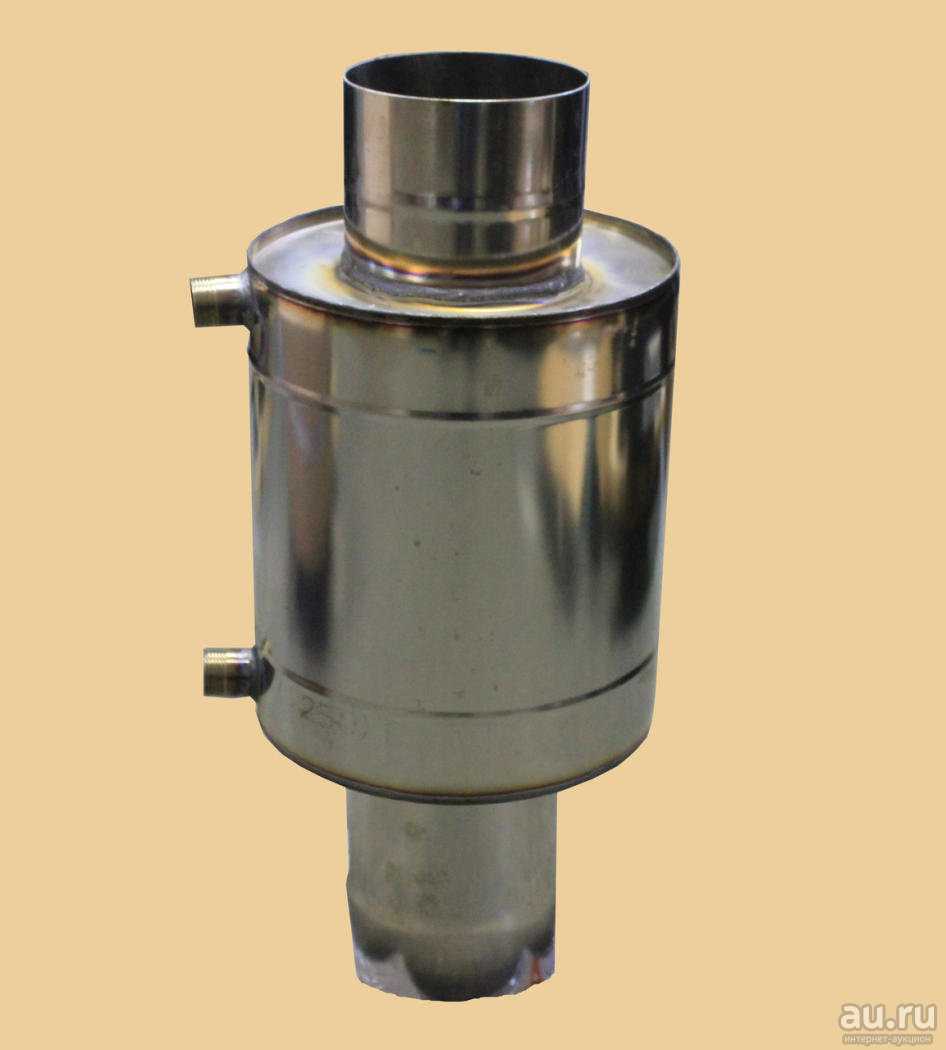

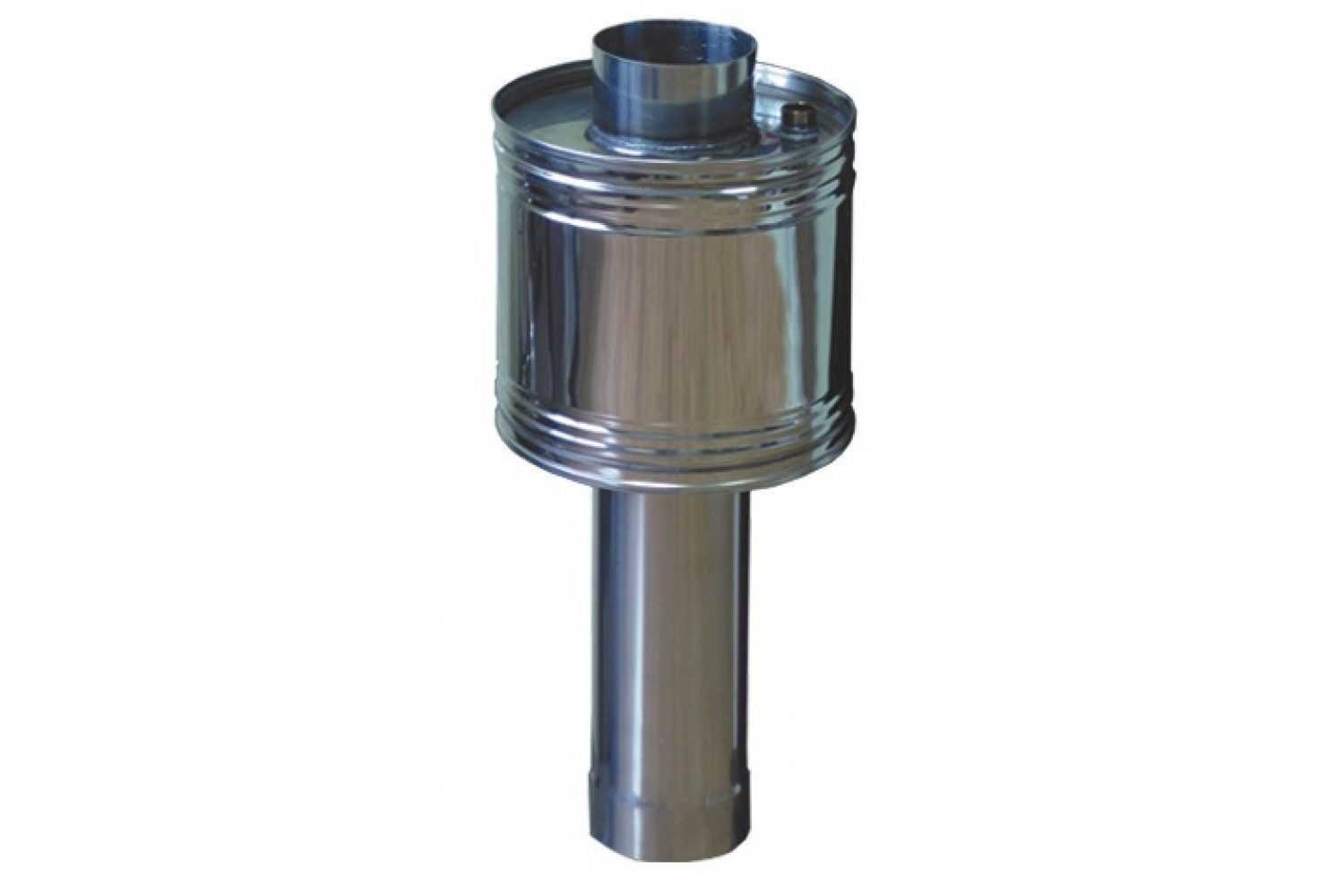

Фото: теплообменник самоварного типа

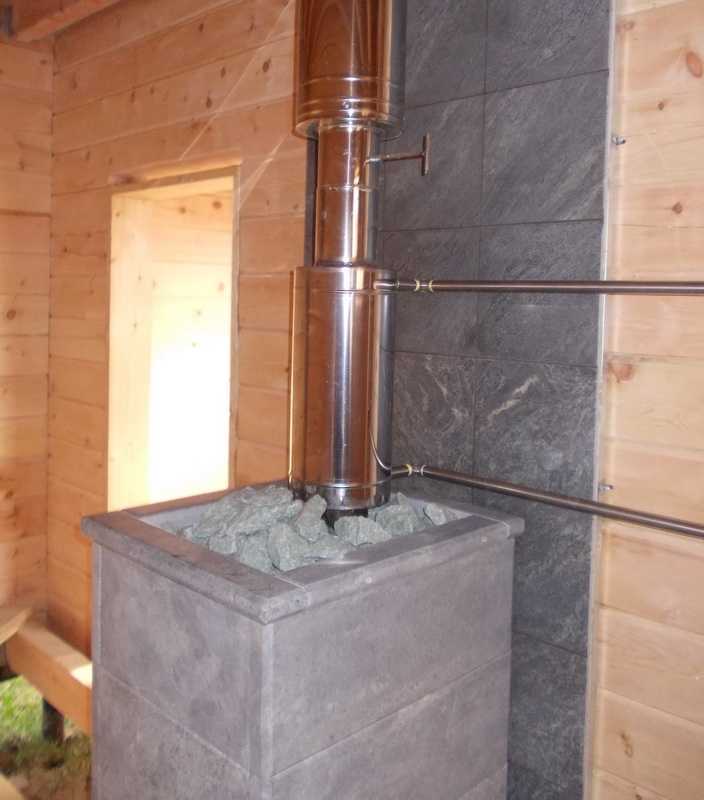

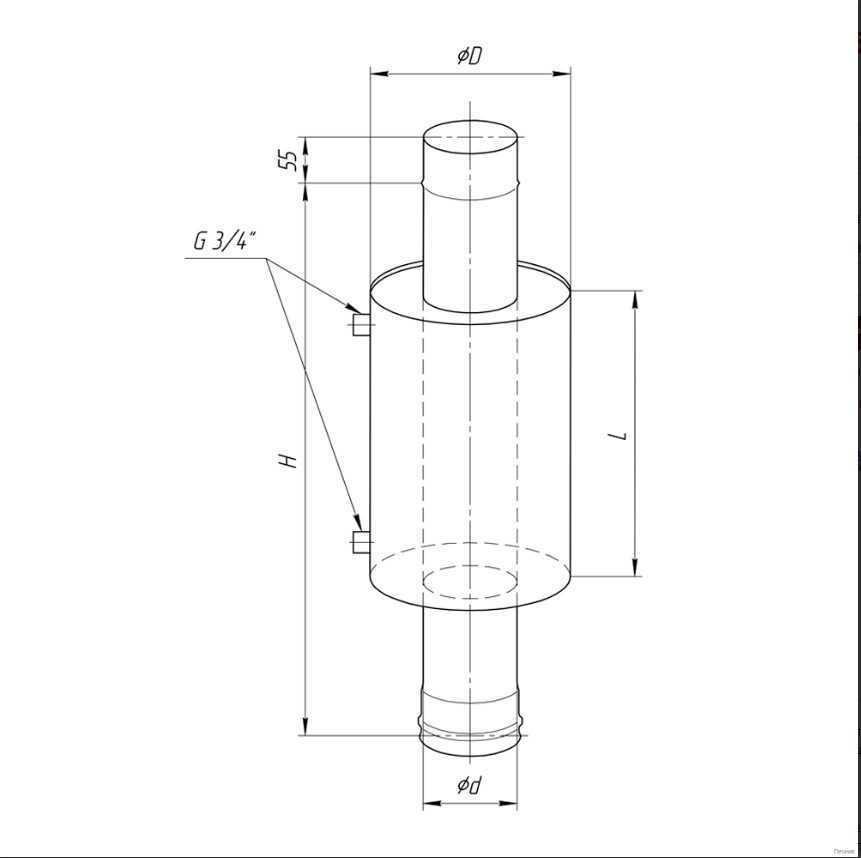

Фото: бак-теплообменник на трубу

Как выбрать бак для бани?

Поиск оптимального варианта связан с множеством факторов. И если с материалом изготовления все понятно (нержавейка смотрится куда предпочтительней стали или других возможных материалов), то с другими пунктами зачастую приходится ломать голову.

Выбираем объем

Как уже было сказано выше, необходимый и достаточный литраж определяется на основании нормы 8-10 литров на каждого любителя попариться. Получается, что достаточно посчитать максимальное количество человек и умножить на 8-10. Однако это лишь полправды, так как существуют и другие критерии. Например, площадь помещения и производительность печки. В том случае если печка отличается миниатюрностью и относительно слабой мощностью, а помещение далеко не маленькое, вам придется отказаться от идеи установить большую емкость (при условии монтажа бака на корпус печи). Причина заключается в том, что в такой ситуации мощности печи с трудом будет хватать даже для нагрева воздуха в парилке, уже не говоря о воде. И наоборот, если выделяется большое количество тепла, а емкость маленькая, то вода будет быстро выкипать. Главное при выборе литража – это проанализировать всю информацию и остановиться на том варианте, который удовлетворяет каждому условию.

Выбираем тип бака

Вот тут все гораздо сложнее, так как вариантов существует масса: и печь со встроенным баком, и емкости на трубу, и выносные баки. Притом последние можно монтировать где угодно, включая корпус печи, моечное отделение или место под полком. Расскажем вкратце о достоинствах и недостатках каждого способа.

1. Встроенный бак – это отличное решение для организации горячего водоснабжения в бане (преимущественно за счет непосредственного нагрева пламенем, что дает высокий КПД). Однако некоторые недочеты все же есть. Во-первых, большая доля тепла уходит на нагрев воды, в то время как нужно еще и воздух в парилке нагреть. Во-вторых, появляются ограничения по размеру и, соответственно, объему бака. Да и размеры печки увеличиваются, уменьшая полезную площадь парилки. Получается, что если в этом отделе бани места и так немного, то лучше подумать о баке на трубу или выносной модели.
2. Помимо того что бак на трубу позволяет экономить пространство, он еще и не сокращает количество тепла, которое передается непосредственно в парилку (вода нагревается от высокотемпературных газов, которые удаляются через дымоход). К тому, же горячий дым передает теплоэнергию гораздо быстрее всякого теплообменника. Но не все так безоблачно. К недостаткам баков на трубу для бани мы причислим потенциальные трудности по «доставке» кипятка к моечному отделению и возможность образования холодных воздушных пробок, что приводит к отложению деструктивных веществ и засаженности стенок дымохода. Изрядное количество тепла передается жидкости, и температура удаляемого дыма понижается, что и является причиной появления вышеупомянутых пробок.
3. Выносные емкости очень удобны в эксплуатации, так как их можно поместить куда душе угодно. Чаще всего такие баки располагаются в моечном отделении, что весьма небезопасно, но удобно в том плане, что вода изначально находится там, где ее и нужно использовать. Для того чтобы привести вероятность получения ожога к нулю, лучше установить емкость под полок. Следует помнить и о том, что монтаж бака на корпус печи (так же как и установка бака на трубу) приведет к уменьшению доли тепла, расходуемого на поддержание высокой температуры в помещении.

Основной вывод из всего вышеизложенного заключается в том, что при выборе бака для воды в баню нужно опираться на целую совокупность условий. Совсем не лишними будут консультации профессионалов, ведь только специалисты смогут точно сказать, какой бак удовлетворяет не только всем вашим требованиям, но и техническим условиям.

К счастью, на сегодняшний день предложение на рынке емкостей для горячей воды не только покрывает спрос, но даже и превышает его. Именно поэтому нет и тени сомнения в том, что найти прочный, долговечный и подходящий бак совсем нетрудно.

Наличие в бане горячей воды – обязательное условие ее нормального функционирования. Нагрев может осуществляться при помощи газовой колонки, электроэнергии, дымовых газов от сгорания дров или путем подключения к централизованной сети. Все варианты имеют свои плюсы и минусы, исходя из которых выбирается решение для каждого конкретного случая.

Обзор печей с теплообменником

Существуют встраиваемые модели теплообменников. Ниже мы рассмотрим популярные из них.

Банная печь с бойлером

Начнем с того, насколько такое решение обосновано с экономической точки зрения. Монтаж данного устройства повышает КПД используемого оборудования. С ним отработанные газы не просто бесполезно улетают в атмосферу, но и попутно нагревает воду, которую затем можно использовать для купания или других бытовых нужд. Поэтому он многократно оправдывает факт своей установки в долгосрочной перспективе.

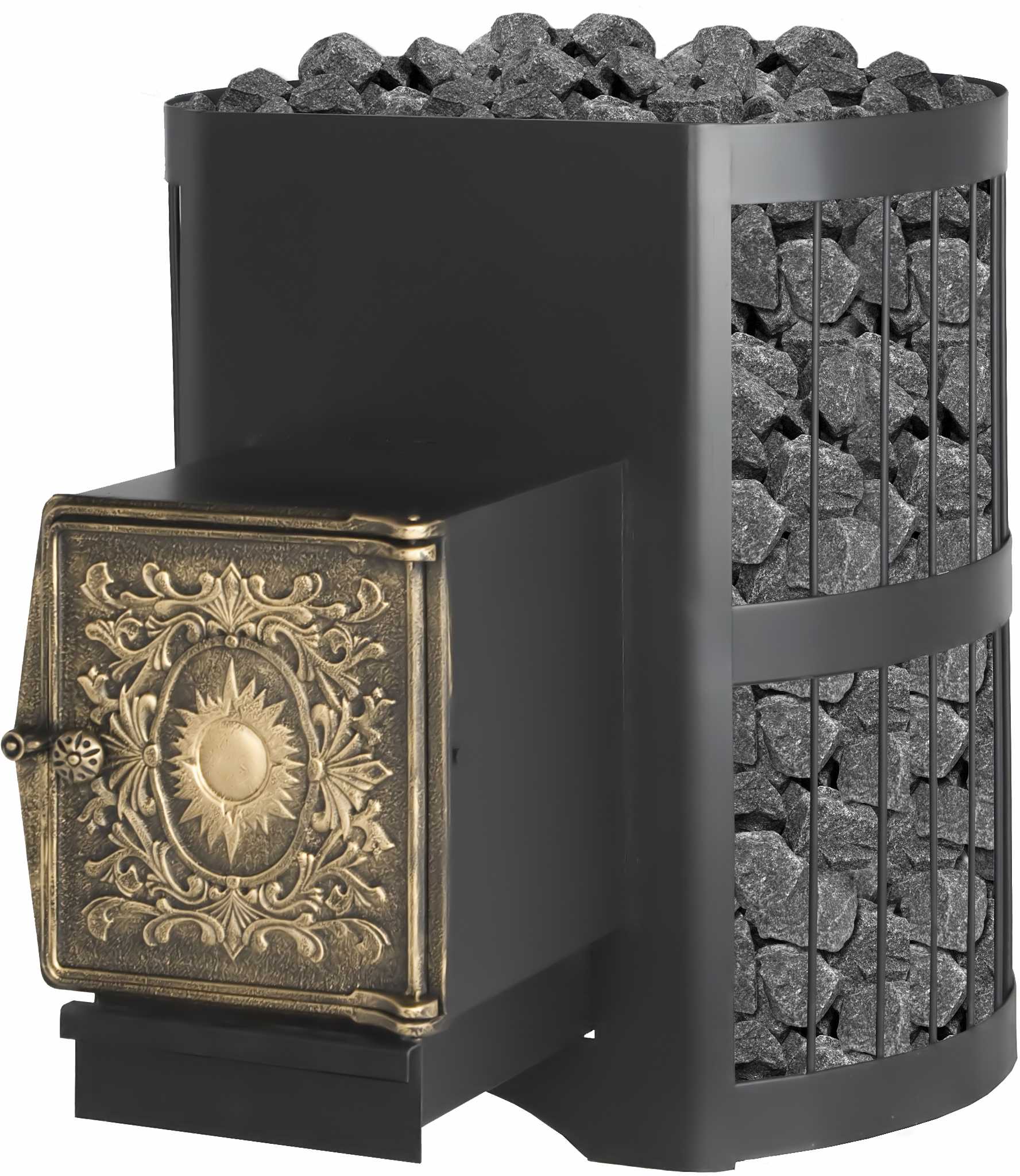

Везувий Скиф 16 ВЧТ

Мощная и скоростная, с право- или левосторонним расположением нагревателя воды, оборудованная сеткой. Может похвастать стальной топкой с толстыми стенками (8 мм), благодаря которым не боится даже постоянного воздействия высоких температур.

Торнадо 20М2

Производительная, тяжелая (125 кг). Оснащена чугунной дверцей, встроенным теплообменником и вместительным боковым кожухом, рассчитанным на 240 кг камней. Должна устанавливаться на усиленный фундамент. Зато и КПД впечатляющее.

Harvia 20 SL Boiler

Каменка от финского производителя, весящая 75 кг, с 40 кг камней. Современная, с рекуператором в виде бака, с выносной конструкцией и вмонтированным конденсатором, рассчитана на парилку площадью до 20 м3. Обладает устойчивыми ножками и нержавеющей рамкой, отличается плавными формами и привлекательным дизайном.

Какой теплообменник выбрать для печи в баню

При выборе конструкции теплообменника, учитывают преимущества и недостатки каждого вида. На подбор подходящего устройства влияет целевое предназначение и необходимая производительность:

Печь для бани со встроенным теплообменником – используется для одновременного обогрева и горячего водоснабжения. Печи длительного горения, работающие в режиме газогенерации, не могут обеспечить необходимую теплоотдачу при установке навесного бака. Причина этого в том, что дымовые газы имеют меньшую температуру нагрева.Если планируется установить печку длительного горения, альтернативы встроенному змеевику или пластинчатой конструкции, нет. Эффективное отопление в бане возможно только от печи с встроенным теплообменником.

Печь для бани с водонагревателем самоварного типа – отличает высокая производительность горячей воды, но для отопления, бак, надеваемый на дымоход, не сильно подходит по техническим характеристикам.

Выбирая, что установить, встроенный теплообменник или самоварного типа, учитывают особенности их эксплуатации. Для одновременного отопления и обеспечения горячей воды, лучше подойдет змеевик, пластинчатый теплосъемник или водяная рубашка. Исключительно для ГВС, лучше установить водонагревательную емкость самоварного типа.

Как установить теплообменник в печь

Встроенный теплообменник – монтируют на заводе, барабанного типа – устанавливается на трубу дымохода. Баки изготавливают разного внутреннего диаметра, поэтому, монтаж не требует много усилий и проводится одновременно с выводом дымоходной трубы. Заводские емкости поставляются с вместимостью от 20 до 80 л.

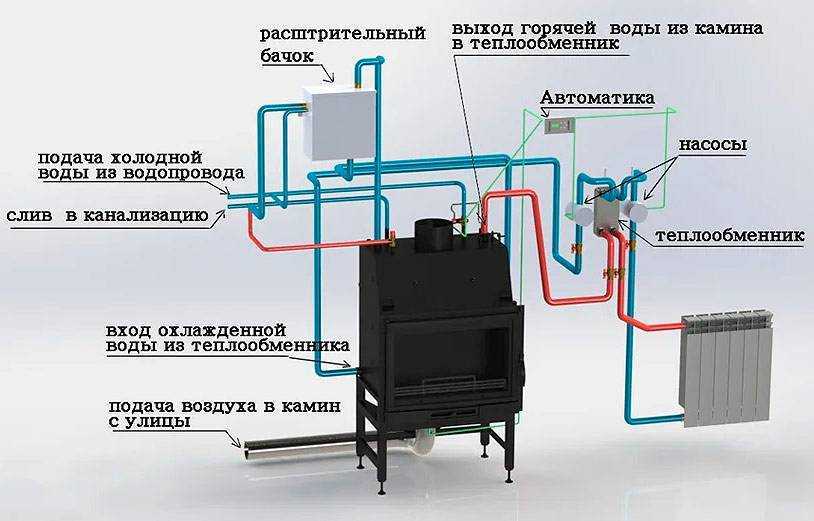

Сложность заключается в подключении батарей от печи. На корпусе расположены специальные отводы для подачи и обратки теплоносителя, к которым подсоединяются трубы системы отопления.

Работы выполняют с соблюдением следующих рекомендаций:

Трубы для подключения к теплообменнику. Температура теплоносителя часто превышает 85-100°С. Пластик, при таком нагреве, может деформироваться, поэтому его не используют. Для теплообменника надо использовать трубы из стали, подойдет медь.

Подключение батарей – при естественной циркуляции длина трубы от корпуса печи, не должна превышать 10 м.

Установка циркуляционного оборудования – системы отопления с принудительной циркуляцией устанавливаются для больших отапливаемых помещений, зачастую используются в промышленных банях.

Диаметр трубы теплообменника – производители четко прописывают в технической документации размер и шаг резьбы, облегчающий подбор трубы для монтажа. Диаметр трубопровода в системе отопления, при необходимости можно увеличить, но не уменьшить.

Какие печи для бани лучше – с контуром или без

В традиционных банных печах не использовался теплообменник в обычном понимании этого слова. В каменках устанавливали встроенный бак с нижним или верхним подключением, предназначенный для нагрева воды. Позже, появился съемный теплообменник, устанавливаемый на дымоход.

За определенный период эксплуатации, потребители смогли выделить слабые и сильные стороны печки с водогрейным контуром. Узнать о них можно, внимательно изучив отзывы о теплообменниках.

В качестве недостатков выделяют:

Шум в теплообменнике – спустя несколько месяцев после установки наблюдается гул во время растопки печи. Происходит это по причине зарастания змеевика. Сужение диаметра трубы приводит к быстрому нагреванию и закипанию теплоносителя, что и становится причиной шума.

Требования, связанные с установкой – при естественной циркуляции теплоносителя, для нормальной работы печи потребуется, чтобы трубы в системе отопления были смонтированы со строгим соблюдением наклонов. Убрать воздушную пробку из труб достаточно сложно, придется при максимальном нагреве топить печку несколько часов подряд.

Требование в регулярном обслуживании. Нагрев воды через теплообменник связан с необходимостью чистить и промывать внутреннюю полость змеевика, по крайней мере один раз каждый отопительный сезон.

В зимний период, после каждого посещения и растопки печи, потребуется убрать воду из внутреннего теплообменника, что также доставляет неудобство.

Банные печи с водяным контуром получили широкое применение в промышленных целях. Бытовые модели не получили широкого распространения, за исключением водонагревателей самоварного типа, устанавливаемых на трубу.

Источник

Как работает теплообменник, установленный в банную печь

Устройство печи с теплообменником настолько хорошо зарекомендовало себя, что появились различные варианты конструкции теплосъема, с различной степенью эффективности. Самые распространенные:

1. Классический змеевик.
2. Встроенный плоский теплообменник (похожий на две полые тарелки, соединенные между собой).
3. Самоварный теплообменник, устанавливаемый на дымовую трубу.

Водяная рубашка, окружающая топочную камеру, применяется крайне редко и встречается всего в 1-2 моделях печей заводского производства.

Между тем, банные печи с теплообменником стали предметом дискуссий потребителей. Некоторые утверждают, что применение не практично, другие наоборот, указывают на удобство и комфорт во время эксплуатации.

Что дает встроенное или самоварное устройство теплосъема?

• Теплообменник в банной печи нужен для получения горячей воды для помывки. Эта задача была основной при проектировании конструкции.
• Возможность отопления в бане от печи с водяным контуром – фактически, металлическая печь становится неким подобием отопительного котла. Во время топки выделяется достаточно тепла для прогрева теплоносителя и нагрева необходимого объема воды ГВС.

Принцип работы зависит от используемого устройства. Эффективность определяется несколькими параметрами:

1. Надежность.
2. Достаточная теплоотдача.
3. Возможность работы без использования теплообменника.

По своей конструкции, можно разделить все водогрейные устройства на встроенные и надстраиваемые (самоварного типа).

Встроенный теплообменник

Печи для бани с водяным контуром под отопление и нужды ГВС, стали появляться после того, как хорошие отзывы получили обычные водяные теплогенераторы. По своему устройству, печное оборудование с интегрированным водонагревательным контуром делится на несколько классов:

• Змеевик – простейшее устройство, используемое в классических твердотопливных котлах. Внутри конструкции располагается согнутая металлическая трубка. Форма разная и зависит от особенностей внутренней конструкции печи. Змеевик располагают так, чтобы пламя не воздействовало на него напрямую, а нагрев осуществлялся посредством дымовых газов.
• Плоский теплообменник – устройство более сложное по сравнению с предыдущим. Плоский теплообменник для банной печи, выглядит как две полых тарелки, соединенных между собой. По теплоэффективности, конструкция превосходит змеевик, используется в современных моделях печного оборудования.
• Встроенный бак – в печи изготавливается отдельная емкость, устанавливаемая сверху топочной камеры. Встроенный горизонтальный теплообменник быстро нагревается и сохраняет температуру, пока печь остается горячей.

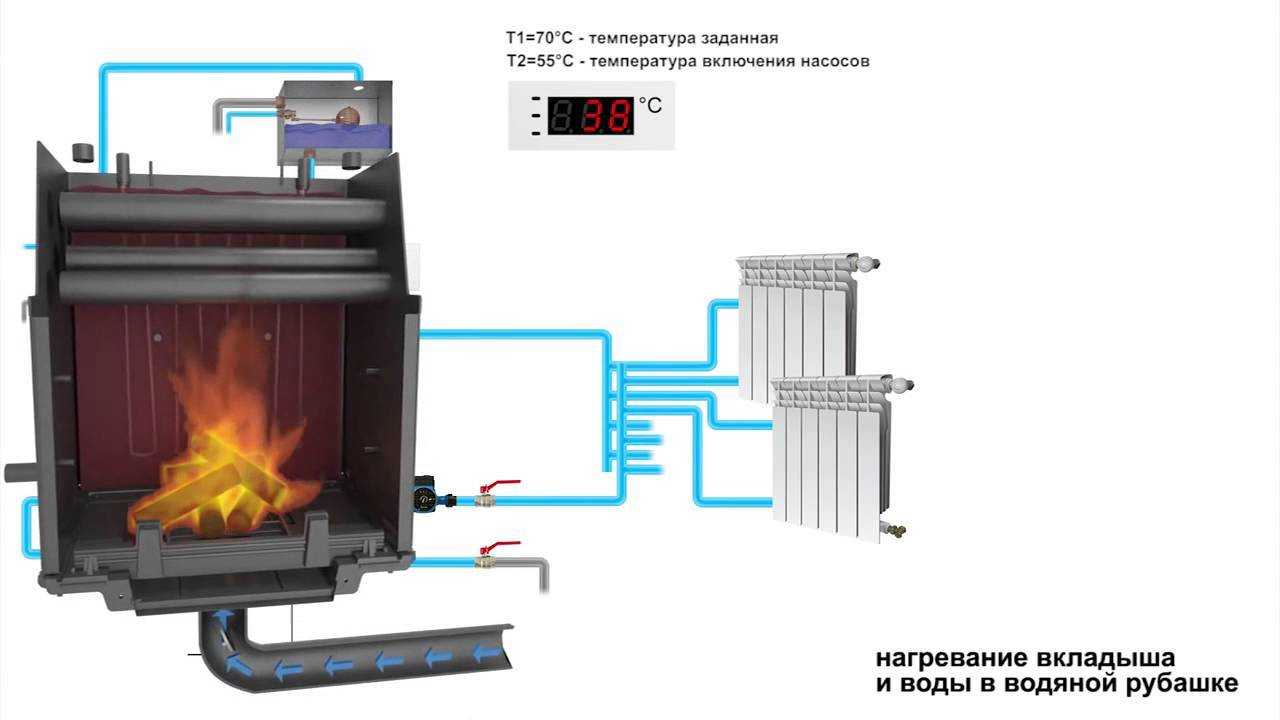

• Водяная рубашка – представляет полость, окружающую всю топочную камеру и дымовые каналы. Конструкция часто используется при производстве твердотопливных котлов, но не получила широкого применения при изготовлении банных печек.

Принцип работы интегрированного теплообменника в банной печи заключается в следующем. Спираль или пластина разогреваются от дымовых газов, температура которых достигает 450-500°С. При нагреве возникает давление, заставляющее теплоноситель циркулировать в системе обогрева. В схемах, где используется бойлер косвенного нагрева, ГВС подогревается за счет тепла отопления.

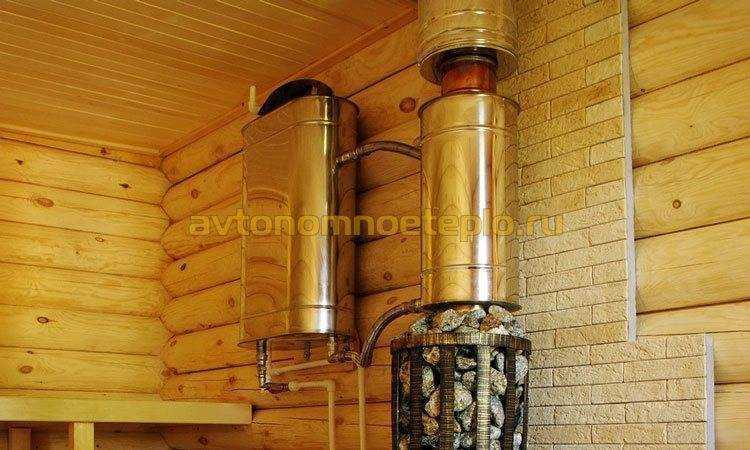

Самоварного типа

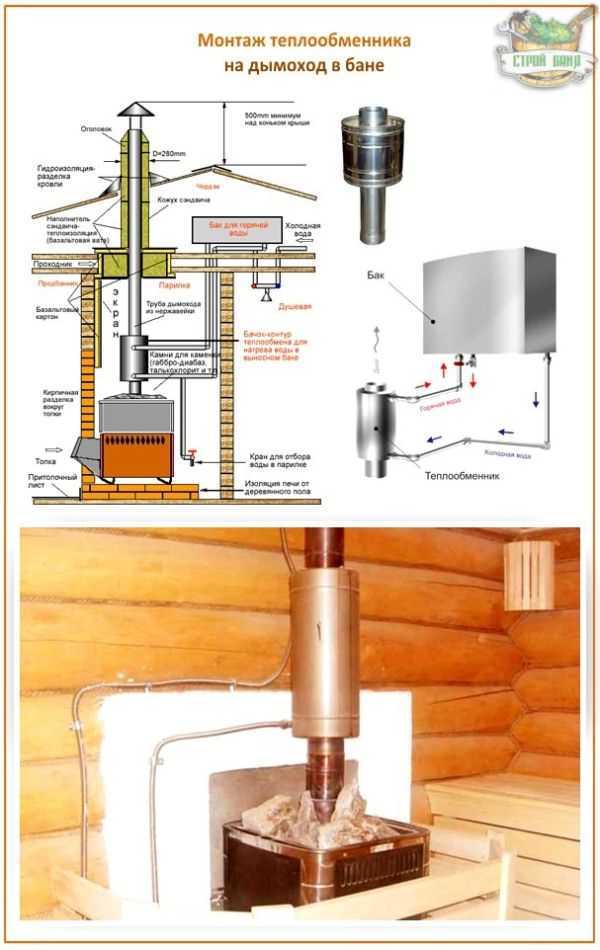

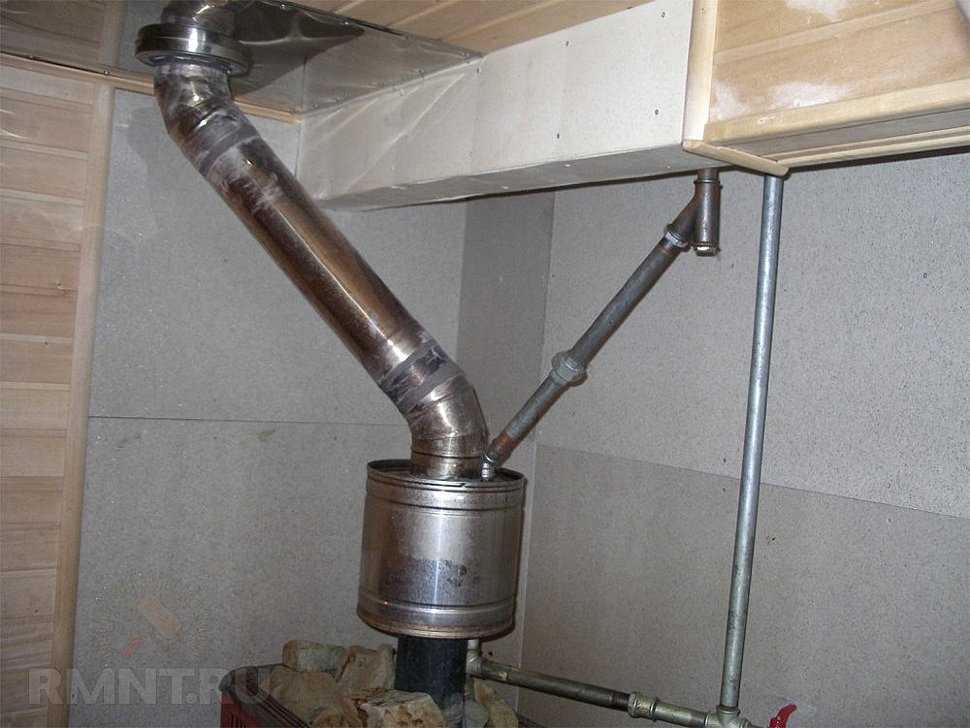

Установка теплообменника на банную печь – бюджетное решение проблемы ГВС и отопления. Водогрейное устройство изготавливается двумя способами:

• Змеевик – на дымоходную трубу устанавливается змеевик из алюминия или меди. Для систем с естественной циркуляцией, вплоть до накопительной емкости или водораспределительных кранов, размеры змеевика не должны превышать 3 м. Оптимальные размеры теплообменника с принудительной циркуляцией, 5 м.
• Устройство теплообменника самоварного типа – специалисты сходятся во мнении, что именно такая конструкция оптимально подходит для бани. Горячая вода для душа готовится постепенно, предотвращается закипание жидкости.

Движение воды в теплообменнике самоварного типа происходит по естественным физическим законам. Нагретая жидкость поднимается вверх, в емкости создается давление.

Оптимальный объем теплообменника самоварного типа выбирают так, чтобы вода достигала необходимой температуры, после 2-3 часов интенсивного горения. Конструкция оптимально подходит для обеспечения водоснабжения горячей водой.

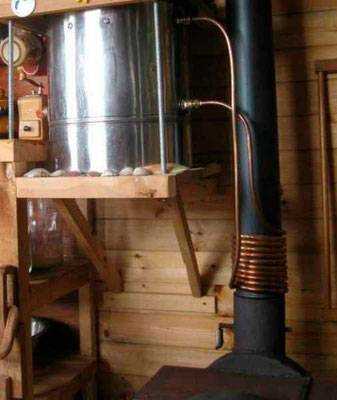

Простая конструкция: змеевик

Более простая конструкция — змеевикиз медной или алюминиевой трубки

Диаметр трубки выбирают так, чтобы было удобно ее подключать к штуцерам водяного бака-накопителя. Для гибки удобнее трубы с диаметром не более 28 мм. Длина в любом случае не должна превышать 3 метров — это обязательное условие для естественной циркуляции теплоносителя. Для подключения нагревательного змеевика к баку используют гибкую подводку для горячей воды.

Такую конструкцию теплообменника можно использовать для получения горячей воды, реже — для отопления небольших помещений. Максимальная эффективность нагрева достигается, если установить змеевик на дымоход простой печи типа буржуйки с высокой температурой дымовых газов.

• http://v-banyu.ru/teploobmennik-dlya-bannoj-pechi.html
• https://SdelatBanyu.ru/pechi-i-dymokhody/teploobmennik.html
• http://v-banyu.ru/ustanovka-teploobmennika-na-bannuyu-pech.html
• https://banya10.ru/samodelki/ustanovka-teploobmennika-na-bannuyu-pech.html
• http://v-banyu.ru/teploobmennik-dlya-bannoj-pechi-svoimi-rukami.html
• https://pechiexpert.ru/teploobmennik-dlya-bannoj-pechi-01/
• https://o-vannoy.ru/banya/teploobmenniki/
• https://bane.guru/stroitelstvo-bani/dymohod/teploobmennik-dlya-truby-dymohoda-v-banyu.html
• https://par-torg.com/teploobmennik-na-trubu-dymohoda-v-banu/

Самостоятельное изготовление

Если у владельца бани имеются навыки работы со сварочным оборудованием, изготовить теплообменник своими руками для него не составит труда. Понадобится запастись материалами и инструментами:

• листовая нержавейка (ее толщина для емкости встроенного типа — 2-3 мм, для самоварной модели — 0,8-1 мм);
• два патрубка из нержавейки диаметром ¾ дюйма;
• сварочный инвертер с электродами;
• болгарка с отрезным и шлифовальным дисками.

Процесс изготовления не представляет особой сложности:

• вырезают верхнюю и нижнюю плоскости, а также боковые стенки. Проще всего сделать емкость квадратной формы, чтобы не перепутать размеры деталей;
• сваривают коробку. Необходимо обеспечить цельный шов без пропусков или отверстий — это самый важный момент. Внешний вид швов не столь важен, но герметичность — обязательна;
• прожигают два отверстия и вваривают в них патрубки для соединения с внешней емкостью. Требования к сварным швам прежние — герметичность и отсутствие отверстий.

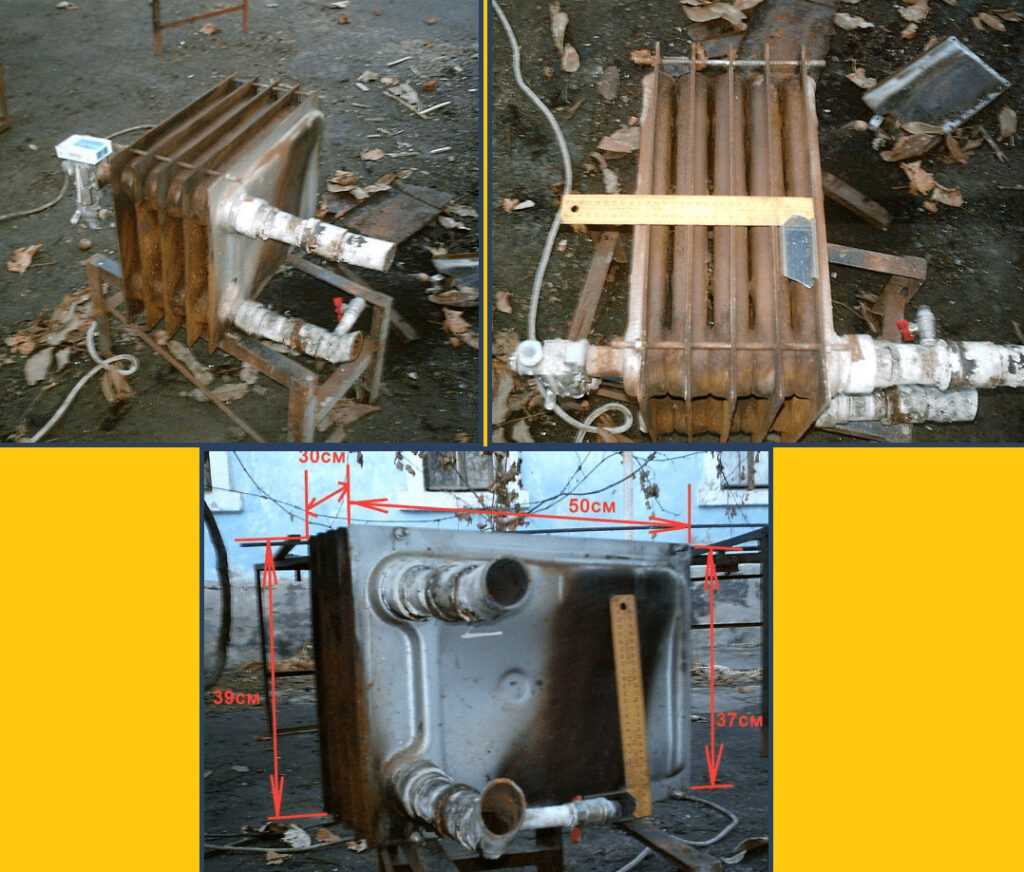

Чугунный теплообменник

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Остается лишь установить емкость в корпус печи (это делают в ходе постройки), после чего присоединяют выведенные наружу патрубки к трубам внешнего накопителя. Теплообменник готов.

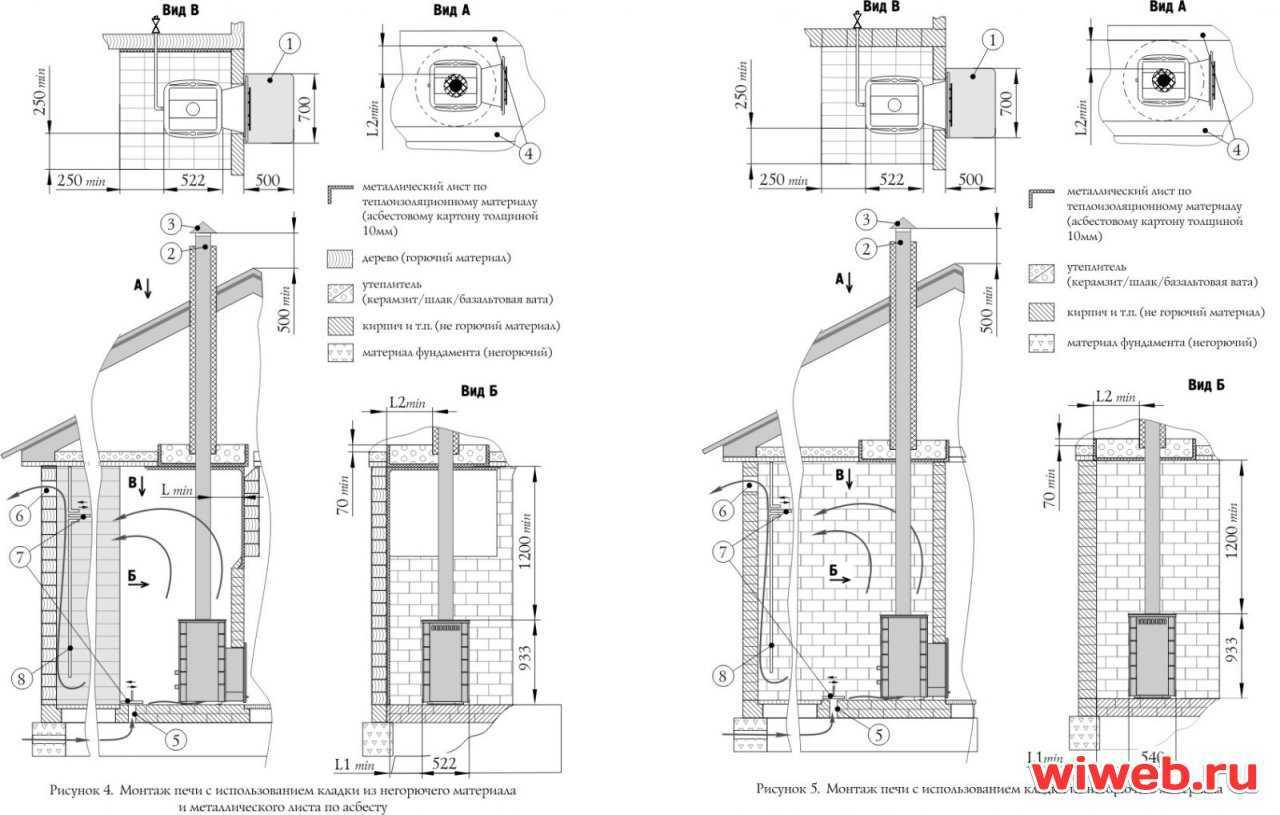

Как правильно установить печь

Короткая инструкция поможет это сделать самостоятельно, без привлечения сторонних лиц.

1. Подготовьте фундамент глубиной 400 мм, высота корректируется в зависимости от топки.
2. Огородите каменку бани кирпичной кладкой с использованием глиняного раствора.

Ограждение каменки в бане

1. Установите в топочное отделение теплообменник. При этом выход топки следует заранее вывести в отдельную комнату.
2. Заизолируйте трубы, исходящие от теплообменника.
3. Выведите дымоход бани через заранее сделанное отверстие в крыше и защитите деревянные элементы металлическим листом и асбестом.
4. Проведите тщательную герметизацию всех стыков.

Представленные в продаже готовые устройства с теплообменником

Традиционные модели банных печей, выполненные из кирпича, понемногу вытесняются более современными металлическими конструкциями, отличающимися доступной ценой, высоким качеством, компактностью и совершенством дизайна. При выборе достойной модели потребитель должен знать объемы парилки и бака для воды, а также мощность печи. Предлагаем рассмотреть наиболее популярные модели отопительных устройств для бань, оснащенные теплообменником.

Печь с теплообменником «Везувий Скиф 16 ВЧТ»

Этот агрегат обладает достаточной мощностью для того, чтобы обеспечить высокую температуру в бане, объем которой достигает 18 м³. В корпус печи встроен теплообменник, быстро нагревающий воду в баке, вынесенном в смежное с парилкой помещение. В зависимости от особенностей монтажа печи в бане покупатель сам выбирает агрегат с левосторонним либо правосторонним размещением теплообменника. Этот представитель модельного ряда печей «Везувий» примечателен тем, что вокруг его корпуса в специальном кожухе располагаются камни, создающие эффект кирпичной кладки. Практически все модели оснащаются каменкой, установленной сверху агрегата.

Топка печи изготовлена из высокопрочной качественной стали, толщина которой составляет 8 мм. Такой материал сохраняет свои характеристики и пропорции устройства даже при самых высоких температурах.

Распределение цен на печи «Везувий Скиф» можно посмотреть в таблице:

Агрегат «Торнадо 20М2»

Благодаря своей мощности модель с чугунной дверцей способна обогреть помещение парилки объемом 20 м³. Отличительными чертами печки являются следующие моменты:

• внушительные габариты и вес;
• встроенный в корпус теплообменник;
• мощная топка;
• боковой кожух большой вместительности для закладки 240 кг камней.

Последний из списка элемент конструкции выполняет сразу две функции: предохраняет печь для бани с теплообменником от перегрева и эффективно разогревает наполнение боковой каменки.

Из-за того, что вес агрегата составляет 125 кг, что является довольно солидным показателем, перед проведением монтажных работ нужно выполнить закладку фундамента, предварительно рассчитав его требуемую прочность.

Стоимость устройств этой торговой марки варьируется в пределах 22-38 тыс. рублей.

Harvia 20 SL Boiler

Печь-каменка Harvia 20 SL Boiler – это разработка финских производителей отопительных агрегатов для бань и саун. Модель весом 75 кг прекрасно подходит для обогрева парилки объемом до 20 м³. Оптимальная температура в помещении создается также за счет равномерного нагревания и плавной отдачи тепла от 40 кг камней. Каменка, работающая на дровах, пользуется большой популярностью среди потребителей в основном за счет современных технологий, заложенных в ее конструкцию.

В корпус печи встроен теплообменник в виде бака, заполненного жидкостью. Образцовое устройство обеспечивает постепенный ее нагрев, не доводя до кипения. Благодаря выносной конструкции топку можно размещать в смежной с парной комнате. Таким образом, в бане постоянно будут поддерживаться тепло и порядок.

Плавность форм агрегата, рамка из нержавеющей стали, устойчивые ножки придают привлекательности внешнему виду каменки. Подобное оборудование стоит в среднем 37,5 тыс. рублей.

Установка и подключение теплообменника и бака в бане

• Найдите подходящее место для монтажа выносного резервуара. Если все детали конструкции располагаются в одном помещении, его чаще всего вешают на ближайшую к нагревательному агрегату стену, выше рекуператора на 200-300 мм.
• Закрепите дюбелями деревянные плашки – это те направляющие, на которые вы навесите бак. Это нужно, чтобы емкость не прикасалась своей горячей поверхностью к элементам интерьера.
• Укрепите сборку кронштейнами – для большей надежности.
• Оснастите выносной бак 4 патрубками, после чего, используя фитинги, два первых соедините с соответствующими у бака (для прямой и обратной подачи воды), третий закройте клапаном, к четвертому подключите душ (кран).
• Установите (в нижней точке) вентиль на реверсной линии – для слива воды.
• Подключите все элементы и проверьте систему на отсутствие протечек.

Что нужно знать об эксплуатации

Если вы ознакомились с инструкцией, купили теплообменник в баню, убедитесь, что выполняются следующие условия:

Крепежные соединения должны быть подвижными – это поможет минимизировать деформацию узлов рекуператора под влиянием высоких температур.
Уплотнители обязаны быть изготовлены из термостойких материалов.
Емкость выносного резервуара выбирается из такого расчета, чтобы он вмещал объем воды, нагреваемый за 2 часа.
Важно, чтобы соблюдалась полная совместимость с отопительным агрегатом.
Устройство должно потреблять не более 10% энергии, вырабатываемой печью.

Безопасность при эксплуатации

Чтобы предупредить возникновение аварийных ситуаций, соблюдайте следующие меры предосторожности:

не крепите трубы непосредственно к стенам;
следите, чтобы в баке всегда хватало воды, иначе быстро столкнетесь с проблемой накипи или даже с пожароопасной ситуацией;
постоянно проверяйте работу аппарата и бейте тревогу при ее резком нарушении;
используйте только термостойкие прокладки и регулярно обращайте внимание на то, в каком они состоянии.

Теплообменник для банной печи своими руками

Отопление в бане – одна из главных и необходимых вещей. Если не будет достаточных температур и влажности, парилка просто потеряет свой смысл. Более того, в таком случае есть опасность образование грибка, бактерий, сквозняков, которые станут причиной простуды. Есть множество способов сделать отопление в бане. Некоторые предпочитают установить бойлер, другие – настоящую печь.

Последний вариант, как говорят специалисты, не требует таких трат, как первый, многочисленные отзывы утверждают, что он более экономичный и экологически выгодный. Но если опыта в том, как сделать печь и теплообменник для нее, нет, то стоит знать принцип работы и другие важные моменты, связанные с такой конструкцией.

Назначение теплообменника

Прежде чем закупать в строительном магазине все необходимое, многие сталкиваются с вопросом необходимости такого оборудования. Теплообменник для банной печи нужен, чтобы более экономично расходов топливо. Именно отсюда и вытекают на первый взгляд странные требования к устройству:

1. Протапливание и повышение температуры за короткое время.
2. Эргономичность печки.
3. Обязательное наличие каменки.
4. Периодический режим функционирования отопителя.

Становится ясно, что при относительно небольших размерах печка должна крайне быстро достигать определенных температур и поддерживать их уровень. При этом вы удивитесь, если узнаете, сколько тепла уходит через трубы на улицу. Теплообменник позволяет пускать эту энергию на дополнительный обогрев как самой парилки, так и смежных комнат.

Что нужно знать о конструкции

Проще всего будет купить встроенный теплообменник в печь еще на моменте постройки и закладки. Но не все столь дальновидны, а многие просто не сталкиваются с такой необходимостью. Но стоит понимать, что если печь уже функционирует, ничего не помещает найти нужный змеевик. Установка не считается сложной, хоть и требует соблюдения некоторых правил.

По тому, как работают теплообменники, можно поделить их на три основных группы:

• теплообменник внутри печи;
• наружные конструкции, представляющие собой бак у стенки печи;
• наружный трубный контур, который нагревается за счет отходящих газов.

Внутренний теплообменник может быть сделанным в виде змеевика или бака – принцип действия тут аналогичный. В любом случае нагревающий элемент устанавливают прямо в топливник. Нужно его монтировать так, чтобы на деталь не попадал огонь, и она не подвергалась действию наиболее высоких температур. Но в то же время ее делают на пути отхода газа. Если конструкция будет установлена правильно, то она прослужит долго, не будет плавиться. Но назвать такой вариант эффективным нельзя, ведь змеевик забирает тепло прямо из печи, то есть понижает ее производительность. Именно поэтому КПД тут составляет всего лишь 50%.

Наружный бак вешают к одной из стен печи. Легче монтажа не найти, однако на этом плюсы практически и заканчиваются. Требуется постоянно добавлять холодную жидкость, а тепло, проходящее сквозь стенки, недостаточное, чтобы обеспечить обогрев парилки.

Наиболее эффективными считаются конструкции для отбора тепла из газов. Они повышают тепло от топлива на 60% и никак не влияют на производительность печи. Здесь бак монтируют прямо на выходе дымоходной трубы. Многие современные типы печек, например, Ермак и Термофор, сделаны именно по такому принципу. К такому баку могут быть присоединены патрубки с выносной, дополнительной емкостью.

Как установить

Проще всего произвести монтаж, если вы покупаете конкретный теплообменник в комплекте с банной печью. Здесь все действия упираются в подробную инструкцию от производителя. Другой вопрос: как подключить водяной контур или топку для кирпичной печки? Основную трубную деталь делают заранее из черной толстостенной трубы. Чтобы она подошла, предварительно создают проект печи, если его еще нет.

Узнать самостоятельно объем бака довольно затруднительно. Проще найти аналогичную модель в Интернете и сделать все по схожести. Просто ищите печь с такими же техническими характеристикам, там и будет указан объем емкости. Однако лучше внимательно отнестись к этому показателю, чтобы избежать перегрева или недогрева.

Для монтажа подойдут любые прочные трубы, не только металлические, но и полимерные. Диаметр их рассчитывают, основываясь на размеры патрубков. Расстояние между баком и печью не должно быть больше, чем 3 метра.

Рекомендации по выбору

Достоинства и недостатки вариантов теплообменников:

• Внутренний. Непосредственно контактирует с зоной горения, поэтому скорость нагрева теплоносителя высока. Однако, эффективность сгорания топлива в такой системе низкая, так как теплоноситель отнимает часть вырабатываемой энергии у топлива, что приводит к его перерасходу при прогревании парной. По расчетам, эффективность внутренних теплообменников не превышает 50%.
• Внешний. Нагревается медленнее, чем змеевик из-за удаленности от источника тепла, однако, также отнимает тепло от стенки топливника, снижая эффективность системы. Недостатки схемы — размещенный на стенке печи бак требует постоянного добавления холодной воды из-за ее быстрого прогрева, а также возможную опасность ожога при прикосновении к баку.
• Наружный. Повышает эффективность сгорания топлива в печи до 60% за счет охлаждения проходящих через дымоход горячих газов, что уменьшает время протапливания парной и количество требуемого топлива. Недостаток наружного варианта — необходимость добавления холодной воды при ее закипании в баке.
• Наружный проточный (экономайзер). При использовании экономайзера вода в баке успевает прогреться до температуры, необходимой для помывки за время протапливания парной, что делает эту схему лучшим вариантом использования для бань.

Важно! При изготовлении теплообменника и накопительного резервуара выбор формы и размера лучше производить, сравнивая их с печами известных производителей сходной мощности, так как эти печи прошли необходимую проверку эффективности. Комбинированные модели включают недостатки перечисленных вариантов и на сегодня не слишком популярны

Комбинированные модели включают недостатки перечисленных вариантов и на сегодня не слишком популярны.

Установка банной печи с теплообменником

1. Монтаж агрегата выполняется на предварительно углубленный в грунт (на 40 см) фундамент. Сооруженная основа не должна выступать над уровнем пола.
2. Вокруг печи выполняется кладка из кирпича с применением глиняного раствора.
3. Теплообменник для отопительного устройства устанавливается в смежном с парилкой помещении.
4. В стене бани выполняется отверстие для вывода топки.
5. В систему заливается жидкость, которая через трубы, обмотанные теплоизоляцией, подается в накопительный резервуар.
6. Устанавливается дымовой канал, верхний конец которого проходит через отверстие в потолке и прикрепленному к нему металлическому листу.
7. Производится тщательная герметизация проема и всех стыков.

Рекомендации по эксплуатации

Чтобы использование теплообменника в бане было действительно эффективным, необходимо помнить о нескольких простых правилах.

• Для закачивания воды рекомендуется использовать насос. Это поможет предотвратить возникновение воздушных пробок.
• Подсоединять теплообменник к подвесному баку лучше при помощи медных труб. В качестве крепления подойдет латунная арматура, а для уплотнения резьбы используются материалы, стойкие к повышенным температурам.
• Выбор объема бака для воды зависит от скорости нагревания теплоносителя. При этом нужно помнить, что жидкость должна нагреться минимум через 2 часа после подключения всей системы.
• Поскольку при повышении температуры трубы начнут расширяться, их крепление должно быть подвижным.
• Ни в коем случае нельзя использовать теплообменник, где нет воды, ведь из-за перегревания оборудование потеряет свою герметичность.
• При самостоятельном создании устройства для бани стоит отказаться от применения пластиковых труб. Это объясняется тем, что в процессе нагревания они могут выделять токсичные вещества.
• Перед эксплуатацией самодельного теплообменника необходимо заполнить нагревательный бак водой. Этого нельзя делать непосредственно после растопки банной печи, поскольку из-за перепада температур нагретый теплообменник может протечь.

Печь с теплообменником считается незаменимым оборудованием для любой бани. Благодаря такому устройству удастся быстро нагреть жидкость, а также воздух в парилке и предбаннике. Главное, чтобы сам теплообменник был выполнен из качественного материала.

Труба оловянная

Олово в качестве материала для выплавки теплообменника является очень практичным и надежным. По сути, дымоход с теплообменником для бани будет выглядеть, как труба, обвитая меньшей металлической или медной трубкой. В процессе нагревания от трубки будет прогреваться и проходящий мимо воздух.

Достаточно будет спиральную трубку приварить. Можно производить пайку и оловом, предварительно обезжиренным ортофосфатной кислотой. В таком случае теплообменник будет закреплен особенно надежно, ведь недаром оловянные самовары считаются эталоном надежности среди аналоговых изделий.
