Дымосос может стать спасением

Маленькое и полезное устройство дымососа очень полезно использовать с пиролизным котлом. Сейчас на рынке представлены дымососы с разной производительностью, разных марок, разного качества и с разной ценой. Практически все они подключаются через конденсатор. На каждый такой насос заводского изготовления имеется инструкция, в которой указаны его параметры, часто в виде таблички, чтобы покупатель мог подключить его самостоятельно к любому из пиролизных котлов.

Сделать такое устройство можно самостоятельно, под сечение дымохода. При установке дымососа самотечный канал дымохода ни в коем случае нельзя перекрывать, так как котел в штатном режиме должен работать на естественной тяге. Должна быть создана дополнительная перемычка в выпускной трубе, чтобы можно было создать дополнительную инжекцию газов только в случае нужды. Причем, конструкция должна обеспечивать беспрепятственный поток от воздушного насоса, при этом будет увеличиваться производительность самого дымососа за счёт инжекции.

Зачем устанавливать дымосос?

От качественного дымохода и хорошей тяги зависит правильная и долговечная служба отопительного прибора, его эффективность и нормальный микроклимат в помещении. Полноценный отвод отработанных газов, то есть эффективная система дымоудаления, обеспечивает полноценное сгорание топлива и максимальный КПД. Все технические нюансы проектирования и строительства дымоходов направлены на получение отличной тяги. Она должна быть устойчивой и достаточной.

А возникает тяга, когда возникает разница температур. Раскалённый воздух из топки по законам физики устремляется вверх, унося с собой дым и сажу, которые образуются при горении. В работающих на дровах современных котлах режим может меняться от минусовых температур до плюс 350 градусов. И при этом в них всегда должно быть отличное движение воздуха. Естественной тяги в таких условиях может быть не достаточно. Так и были придуманы отдельные усилители тяги, или дымососы. Особое значение они приобрели с появлением современных котлов с высоким КПД, которые являются более капризными и требовательными.

Основная причина установки дымососа — слишком длинный горизонтальный участок перехода от котла к дымоходу. Чаще всего это происходит из-за толстых стен. Полтора метра горизонтального участка — это плохо для любого котла или печи. Дым не любит ходить по горизонтальным каналам, а в случае котлов с высоким КПД (как пиролизные, например) такая ситуация может привести практически к полному отсутствию тяги.

Какой дымоход лучше для твердотопливного котла

Нюанс: работа дымососа в котле заводской комплектации согласована с процессом горения и управляется электронным блоком. При монтаже вентиляторного агрегата на «безмозглый» отопитель подобная согласованность исключена, нужно покупать блок автоматики либо регулировать обороты вручную.

Перечислим ситуации, когда дымосос поможет улучшить работу и обслуживание твердотопливного теплогенератора:

проблемы с тягой – задувание ветром, воздушные пробки в газоходе, много поворотов, заужение диаметра;
из-за особенностей конструкции котел дымит в помещение при открывании дверцы;
высота дымохода недостаточна либо срез трубы попал в зону ветрового подпора за коньком крыши или другим зданием;
в кирпичной трубе появились трещины, откуда просачивается дым.

Шахтный теплогенератор В. Г. Холмова лучше эксплуатировать с тяговым вентилятором

Некоторые конструкции дровяных котлов (например, шахтного типа) склонны выбрасывать дым через открытый загрузочный люк. Аналогичная картина наблюдается в теплогенераторах с трехходовым жаротрубным теплообменником повышенного сопротивления. Решение проблемы – установка тяговой либо дутьевой машины, управляемой контроллером.

Усиление природной тяги с помощью дымососа имеет и обратную сторону. Если после прогрева трубы естественная вытяжка не восстановилась, агрегат выключать нельзя – можно угореть. Теперь представьте, что среди ночи прекратилась подача электроэнергии, вентилятор остановился. Пока цепной термостат прикроет заслонку, дым заполнит котельную.

Когда тяговая турбина интегрирована в теплогенератор производителем, подобных вопросов не возникает. Другое дело – добавление вытяжного вентилятора к обычному котлу прямого горения. Надо понимать, что в данном случае дымосос решает только 1 задачу – создание разрежения в топке и усиление тяги. Здесь кроется ряд негативных моментов:

1. Без электронного блока управления производительность придется регулировать вручную. Автоматическое поддержание температуры теплоносителя исключено.
2. При подаче воздуха через открытую дверцу зольной камеры вентилятор заставит котел работать на максимуме. Настроить режим длительного сжигания будет непросто.
3. В случае аварийной остановки крыльчатки горение топлива не прекратится, поскольку газы свободно проходят через улитку или корпус дымососа. В топку проникает воздух, вероятность перегрева повышается.
4. Рабочее колесо и внутренние поверхности агрегата покрываются сажей, которую необходимо удалять. Скорость залипания зависит от влажности и смолистости древесины.

Дутьевые машины всегда работают совместно с контроллером, поэтому перечисленные выше проблемы отсутствуют:

нагнетатель меняет производительность и выключается по команде блока управления, теплоноситель греется до заданной температуры;
в процессе горения дверца зольника герметично закрыта, воздух подается по отдельному каналу;
при отключении электроэнергии воздушный канал автоматически перекрывается гравитационной заслонкой;
лопасти крыльчатки не контактируют с горячим дымом и сажей.

По сложности инсталляции агрегаты примерно одинаковы. Монтаж нагнетающей улитки подразумевает выпиливание проема в дверце зольника, дымососа – разборку либо вырезание трубы. Крышную вытяжку поставить проще, но придется тянуть длинный кабель.

Подключение твердотопливного котла к системе

После того, как монтаж твердотопливного котла своими руками будет завершен, а дымовая труба займет свое место, можно переходить непосредственно к подключению оборудования к общей системе. Главное, о чем следует помнить – в работающий котел, особенно если в нем чугунный теплообменник, не должна подаваться холодная вода. В противном случае, из-за перепада температур на стенках топки образуется липкий конденсат, который смешается с сажей. Он будет снижать эффективность котла, а отчистить его достаточно сложно.

В связи с этим, требования к установке твердотопливного котла предусматривают типовую схему обвязки с байпасом и трехходовым клапаном. Его выставляют на фиксированную температуру в 50-55º, так что теплоноситель будет двигаться по малому кругу до тех пор, пока его температура не достигнет нужных показателей, после чего клапан начнет его постепенно разбавлять холодным потоком из отопительного контура.

Стоит отметить, что при обвязке пеллетных котлов особое внимание нужно уделить подключению горелки и автоматики. Нередко изделия европейских брендов оборудованы автоматическими системами пожаротушения, подключенными к центральному водопроводу. Поэтому, чтобы разобраться, как правильно установить твердотопливный котел пеллетного типа, стоит проконсультироваться с представителем фирмы производителя

Поэтому, чтобы разобраться, как правильно установить твердотопливный котел пеллетного типа, стоит проконсультироваться с представителем фирмы производителя.

Для подключения котла понадобится также установка расширительного бачка, запорной арматуры и циркуляционного насоса. После этого контур заполняют водой и нагнетают в нем давление в 1 Бар. По завершении работ для проверки работоспособности выполняют пробный запуск системы.

Проверка работы дымохода

Дымоход работает правильно, если газы удаляются из помещения на улицу. Обратная тяга, когда дым попадает в помещение из трубы и печи — крайне нежелательное явление.

Признаки плохой тяги легко обнаружить:

• при работе печи дым попадает в комнату;
• порывы ветра на улице сказываются на движении газов в трубе, создавая реверсивное направление. Слышатся хлопки в печи и зольнике;
• топливо трудно разжечь;
• даже сухие дрова сгорают медленно;
• открытие форточки, дверей резко снижает тягу.

Сложнее узнать о плохой вытяжке колонки или газового котла. Угарный газ может попадать в комнату, но его трудно почувствовать или увидеть.

Дышать таким газом смертельно опасно.

Для точного определения характеристик работы дымохода можно воспользоваться анемометром. С его помощью измеряют скорость движения печных газов

Распространено мнение, что о качестве работы вытяжки узнают по горению спички или кусочка бумаги. Такой метод приводит к ошибке, им пользоваться нельзя. Спичка выделяет при горении в сотни раз меньше дыма, чем дрова в камине, например. Дым от спички уйдет, но это не означает полное удаление газов работающих устройств.

Точные параметры дымохода определяют с помощью специального оборудования. Если не учитывать шероховатость и протяженность стенок, скорость движения газа зависит от геометрии канала и разности давлений в комнате и в верхней части трубы.

Поток газов должен соответствовать мощности печного оборудования, газовой колонки и других устройств. Чаще всего показания прибора находятся в пределах от 12 до 20 Па.

Специалисты могут определить параметры дымоудаления, используя анемометр. Прибор компактный, удобный в использовании. Им измеряют скорость движения газов. Но нужно знать геометрию проходов, площадь сечения трубы.

Перед измерениями нужно прогреть дымоход и печь. Зимой достаточно протопить камин или пользоваться газовой колонкой в течение часа

Полученные данные сверяют с требованиями, записанными в паспорте газового или печного оборудования. Если объем удаления газов за один час недостаточен, эксплуатировать оборудование запрещается.

Заводские дымососы

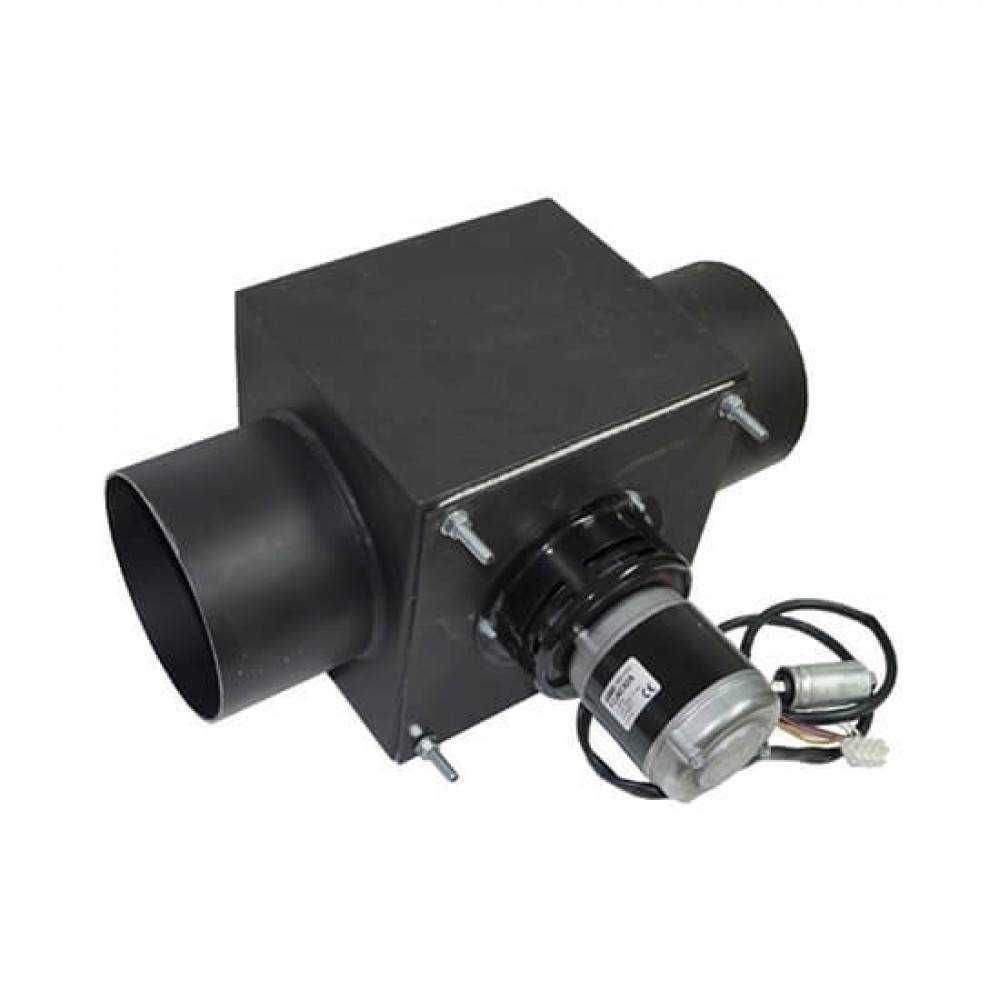

Один из самых недорогих дымососов для маломощных (до 30 кВт) бытовых котлов — немецкий рр 152. По факту получается, что это самый дешевый дымосос из тех, которые есть в продаже. Перечислим его технические характеристики:

• Создает максимальное статическое давление в 160 Паскалей;
• Производительность — 235 метров кубических в час;
• Обороты: 2575;
• Максимальная температура перекачиваемого дыма: плюс 250 градусов;
• Напряжение 230 Вольт.

Двигатель находится снаружи, а само рабочее колесо из нержавеющей стали выходит в присоединительный фланец. Недостаток этой модели — двигатель не закрыт никаким кожухом, т.е. это устройство – исключительно для установки в помещении. За совсем небольшие деньги можно купить готовый немецкий дымосос отличного качества. Есть похожие немецкие модели для более мощных (до 60 кВт) котлов, у этих более мощный мотор, который уже закрыт кожухом, и более крупное колесо с крыльчаткой. Стоимость, конечно, намного выше.

Что дает внедрение тягового вентилятора?

В действительности эти технические решения далеко не новы. В промышленных теплосиловых установках давно используются тяговые и дутьевые машины. Ведь при больших объемах сжигаемого топлива эффективность этого процесса играет огромную роль. Можно сказать, что дымососы для бытовых твердотопливных котлов перекочевали туда из промышленного оборудования относительно недавно, это связано с массовым повышением спроса на этот вид отопителей. Применение вентилятора тяги в котлах на твердом топливе дает следующие преимущества:

• Повышение эффективности работы агрегата в целом благодаря управляемому сжиганию топлива.
• Более точная регулировка температуры теплоносителя за счет регулирования интенсивности горения.
•  Возможность устойчивой работы отопительной установки в условиях, когда имеется плохая тяга дымохода.
•  Исключение попадания дыма в помещение топочной при открывании любой дверцы топки.

В отличие от дутьевых машин дымососы для бытовых котлов располагаются не в начале газовоздушного тракта, а в его конце, сразу перед дымоходной трубой. Они представляют собой вентилятор, рабочая часть которого защищена от воздействия высокой температуры (до 250ºС) и мелких летучих включений, содержащихся в продуктах горения.

По предназначению тяговые машины схожи с дутьевыми, отличие в том, что первые обеспечивают разрежение в топке, оно требуется для нормального функционирования любого твердотопливного агрегата и составляет порядка 16—25 Па для различных модификаций. Дутьевые же вентиляторы создают в топке повышенное давление, а разрежение должен создать дымоход для твердотопливного котла. По разным причинам это не всегда возможно, а устройство новой трубы для выброса продуктов сжигания может оказаться делом весьма затратным.

Также существенные удобства создает действие тяговой машины для подкладывания дров в топку «на ходу». Обычно это действие сопровождается открыванием главной дверцы и выбросом части продуктов горения в помещение. Дымосос, создающий разрежение во всем газовоздушном тракте, ограждает от выделения и скапливания дыма в топочной при открытой дверце камеры сгорания.

По этой причине ведущий немецкий производитель теплосилового оборудования BUDERUS во всех своих теплогенераторах, сжигающих твердое топливо, устанавливает именно дымососы, а не нагнетатели.

Назначение и устройство

Дутьевые вентиляторы устанавливаются на конечных точках дымоходов и способствуют выводу продуктов горения путем создания сильного разрежения, вытягивающего дым и прочие газы из системы топки и дымовой трубы. Условия работы дымососа отличаются высокими температурными нагрузками, контакт с продуктами горения способствует быстрому износу, усталости металла. Конструкция дымососа должна соответствовать уровню нагрузок и обеспечивать эффективное функционирование в течение всего срока службы.

Состав конструкции включает в себя:

• вентилятор в жаростойком исполнении (из нержавеющей, легированной или, реже, из углеродистой стали)
• направляющий аппарат, установленный на стороне всасывания и организующий правильное направление потока
• всасывающая воронка, соединяющая направляющий аппарат с входным отверстием вентилятора
• электродвигатель

Корпус дымососа, независимо от материала изготовления, покрывается защитным полимерным покрытием. Оно увеличивает срок службы деталей, способствует снижению тепловой коррозии материалов. Направление наклона лопаток рабочего колеса используется как прямое, так и обратное. Первый вариант чаще всего применяется на небольших котлах с относительно мягкими режимами работы, второй вариант используется на мощных установках с высокими температурами исходящих газов.

Для использования в качестве дымососов могут быть применены не только радиальные, но и осевые устройства. Имеются проточные конструкции, которые размещаются на выходе из котла. Они не полностью расположены в канале, а только часть рабочего колеса, увеличивающая тягу. Такие конструкции не являются полноценными дымососами, но как усилители тяги они вполне эффективны. Наилучшим вариантом является установка специализированного устройства центробежного типа, дающего максимальный эффект.

Виды дымососов для котлов

В комплектацию устройства входит вентилятор с осевым механизмом, его производительность получится легко регулировать. Для настройки применяется удобный и понятный блок управления.

Устанавливается агрегат перед дымоходом, если выразится точнее, то в конце воздушного тракта. Сам механизм, отвечающий за функциональность, защищен от различных продуктов горения, ему не страшны высокие температуры.

Разновидности хотел бы отметить и описать подробно:

Проточный тип. Это устройство способно увеличить естественную тягу до значений, которые задаст пользователь, устанавливается оно на выходном патрубке. Высокого давления не получится достигнуть, поскольку конструктивные особенности рассчитаны несколько иначе. Это сказалось на применении, оборудование служит как дополнение к вытяжке, но само не служит тяговым аппаратом. На заводе производителе предусматривается ручное управление, но при необходимости можно подключить автоматику.
Канальные центробежные дымососы для котлов

Достаточно мощный экземпляр, с его помощью у меня получалось добиваться высоких показателей давления, и что не менее важно создавать хорошее разряжение относительно камеры сгорания. Чтобы избежать неловких ситуаций с управлением, я советую привязывать оборудование к электронному блоку теплогенератора.

Изготовление дымососа своими руками

При желании собрать такое устройство можно самостоятельно из подручных материалов. Нам понадобится только электродвигатель. Все остальное можно изготовить самостоятельно, хотя рабочее колесо лучше приобрести заводского исполнения, пусть даже и бывшее в употреблении.

Инструмент, который может понадобиться:

• Болгарка;
• Сварочный аппарат или инвертор;
• Дрель, слесарный инструмент, молоток;
• Линейка, штангенциркуль.

Проще всего в изготовлении вентилятор вытяжной, который будет установлен внутри трубы. Для этого понадобится небольшой электродвигатель мощностью до 1 кВт и подходящая по размеру крыльчатка с лопастями. Она насаживается на вал двигателя, а его корпус оборудуется крепежом для размещения в трубе

При подключении проводки и первом пуске обратите внимание на то, куда будет двигаться воздушный поток

Дымосос для твердотопливного котла, изготовленный своими руками, можно посмотреть на следующем видео.

Конструкция с улиткой и центробежным вентилятором будет сложнее. Порядок ее изготовления следующий:

• Под уже готовую турбину подбираем отрезок трубы диаметром на 2-3 сантиметра больше. Отрезаем его в размер вентилятора плюс 3-5 мм;
• Сбоку прорезаем отверстие для выходного патрубка, а к одному из торцов привариваем крышку с отверстием по центру под дымоход из котла. Входящий поток будет перпендикулярен исходящему, при такой схеме электродвигатель располагается горизонтально;
• Самый ответственный этап – установка вала и вентилятора. Для точности можно использовать втулки для центровки и запрессовки подшипника. При включении двигателя биение и вибрации недопустимы.
• Привариваем или прикручиваем заднюю крышку и устанавливаем двигатель на подставку. Подключаем воздуховоды и электропроводку.

Как сделать твердотопливный котел длительного горения своими руками: инструкция, чертеж, схема.

Устанавливаем сэндвич дымоход своими руками: правила сборки, монтаж и эксплуатация.

Комбинированные котлы на дровах и электричестве: оптимальное решение для отопления загородного дома.https://klimatlab.com/otoplenie/tverdtoplivo/kotly-dlya-otopleniya-na-drovax-i-elektrichestve.html

Как правильно установить дымосос на топливный котел

Вот несколько советов:

• Если имеется отдельное помещение для котла, то вытяжка монтируется в нем, для удобства обслуживания;
• Мощные дымоотводы желательно размещать снаружи дома из-за сильного шума во время работы;
• Электродвигатель защищается отдельным автоматом защиты, а его управление удобно вывести на общий пульт управления системой отопления;
• Должен быть предусмотрен свободный доступ к дымососу для его очистки.

Стоимость установки дымососа

Для самоделки цена определяется стоимостью электродвигателя и крыльчатки. Стоимость трехфазного электродвигателя мощностью 0,18 кВт начинается от 1950 рублей, простейшие лопастные крыльчатки – от 350 рублей. Добавьте к этому покупку проводов и мелкой фурнитуры. Выгода будет, если удастся раздобыть двигатель б/у.

Готовый дымосос стоит немного дороже. Так, за устройство производительностью 2000 м3 в час придется выложить от 14000 рублей за неизвестного производителя до 23500 за дымосос от компании Wirbel. Простые лопастные агрегаты стоят недорого 6-8 тысяч рублей. Если установка дымососа на твердотопливный котел производится специалистом, то за работу и подключение «под ключ» придется выложить до стоимости самого насоса, в зависимости от сложности.

Обслуживание и эксплуатация

Чтобы агрегат работал качественно, рекомендуется:

• проводить регулярную смазку и чистку трущихся деталей двигателя и вентилятора;
• обеспечить защиту агрегата от воздействия влаги. Для этого следует оборудовать на вершине трубы дефлектор. При этом предотвращается возможность попадания атмосферных осадков и исключается риск преждевременной коррозии элементов устройства.

Как отмечают специалисты, при правильной установке и регулярном обслуживании срок качественной работы бытового дымососа для котла сопоставим с продолжительностью службы теплогенератора.

Вытяжной вентилятор Electrolux EAFM-100 15 Вт

Автономный вентилятор с увлажнителем TecnoCooling i-Coo.

Дымосос котельный баган термостойкий ДС-1.9-220-170

Бытовой канальный вентилятор Dospel TURBO 100

Дымосос котельный баган термостойкий ДС-2.2-220-250

Вентилятор малошумный Mmotors mm-100 круг сверхмощный 1.

Канальные вентиляторы бытовые 100 ВКО Вентс Vents

Дымосос центробежный Zota D=180

вентилятор канальный d100 осевой приточно-вытяжной

Вытяжной вентилятор Electrolux EAFM-120

Канальные вентиляторы бытовые TDM 100 Soler&Palau

Бытовая вентиляция VENTS Ко 100

Дымосос центробежный котельный ДС-1 220 В 170 Вт

Вентилятор Ванвент ВКО 150 осевой в канале на Q моторах.

Каминные вентиляторы Дымососы Tiracamino дымосос для ка.

Напольный вентилятор DUX DX-16/17

Накладные вентиляторы STYL 100 SP Dospel

Дымосос центробежный Zota D=150

Вентилятор TDM, бытовой, настенный, диаметр 125мм, 14Вт.

Каминные вентиляторы Дымососы CTHB/4-180 +120 С Soler&a.

Канальные вентиляторы бытовые Ducto 100 Blauberg

Потолочный вентилятор Soler & Palau HTB-75 N

Вытяжной вентилятор Electrolux EAF-100 15 Вт

Каминные вентиляторы Дымососы CTHB/4-180 дымоудаления +.

Каминные вентиляторы Дымососы CTHB/4-225 дымоудаления +.

Канальные вентиляторы бытовые Centro 315 Blauberg

Дымосос центробежный котельный ДС-1 380 В 250 Вт

Настольный вентилятор Home Helper ZERO9, черный

Вытяжной вентилятор Electrolux EAFA-100T 15 Вт

Дымосос котельный баган термостойкий ДС-1.9-380-250

Вентилятор бытовой AEG VL 5537 inox (колонный)

Каминные вентиляторы Дымососы CTHB/4-140 +120 С Soler&a.

Канальный вентилятор VENTS 100 Квайтлайн

Вытяжной вентилятор Domovent 125 С 16 Вт

Каминные вентиляторы Дымососы Darco STANDARD d150 мм Da.

Канальные вентиляторы бытовые Maxair 220 V 120x120x38 M.

Вентилятор TDM 100 С 230В 15Вт 40дБ с защитой двигателя.

Вытяжной вентилятор Soler & Palau SILENT-100 CZ 8 В.

Канальные вентиляторы бытовые ВН-2 RUICHI

Вентилятор MMOTORS 100/60 с таймером, квадратный, черны.

Вентилятор бытовой AEG VL 5537 inox

Дымосос центробежный Zota D=250-120W

Вентилятор — дымосос (87160121310)

Канальные вентиляторы бытовые Ducto Plus 100 Blauberg

Вентилятор центробежный каминный вентс КАМ 200 Эко

Канальные вентиляторы бытовые CATA MT-100 Cata

Канальные вентиляторы бытовые EURO 3 Dospel

Канальный вентилятор VENTS 125 ВКО

Дымосос ДН-2.7 с э/дв. 1.1 кВт/1500 об./мин. (700 м3/ча.

вентилятор вентс 100 вко (100 vko)

MMotors JSC Вентилятор Mmotors ММ 100 Пластик круглый.

Настольный вентилятор Mystery MSF-2434

Вентилятор бытовой настенный, 100 С «ЭКО» (со.

Дымосос ДН-2.7 с э/дв. 2.2 кВт/3000 об./мин. (1500 м3/ч.

Вентилятор центробежный каминный вентс КАМ 150

Вентилятор дутьевой (дымосос) Ровен ВД № 2,5 схема 1 3.

Канальные вентиляторы бытовые Centro 315 Blauberg

Вентилятор бытовой канальный осевой VENTS 100 ВКО

Вентилятор Воздух ERA profit 4, бытовой, внутриканальны.

Вентилятор накладной Эра OPTIMA 4 D100

Канальные вентиляторы бытовые Ducto 125 Blauberg

Настольный вентилятор Jardeko 4-в-1, белый

Каминные вентиляторы Дымососы CTHB/4-200 +120 С Soler&a.

Назначение и конструкция дефлектора

Данное аэродинамическое устройство служит для отклонения потоков воздуха и усиления силы тяги в дымоходной конструкции. Это происходит благодаря разрежению, создаваемому в результате понижения давления, когда перемещающийся воздушный поток обтекает препятствия.

Другими словами, боковой ветер сталкивается с дефлектором, обходит его и обеспечивает разрежение в месте выхода из дымовой трубы, после чего в дымоходе возрастает тяга. Когда воздушный поток идет сверху, то разрежение формируется за счет воздуха, отраженного от кровли, который меняет направление передвижения на противоположное.

Монтируют дефлектор в наивысшей части трубы. Он имеет нюансы применения: в ветреную погоду устройство является хорошей защитой от опрокидывания тяги, а при безветрии оно бесполезно.

Сначала дефлекторы были изобретены для систем вентиляции, а затем их стали часто задействовать в качестве дымососа для бытового котла. Их конструкция отличается простотой. Различие между устройствами для вентиляции и агрегатами заключается в материалах для их изготовления. Дефлекторы для твердотопливных приборов делают из нержавейки и сплавов, устойчивых к коррозийным процессам и высоким температурам. Достаточно часто устанавливают термосмесительный клапан для твердотопливного котла, который позволяет котлу работать более эффективно.

В комплекте с таким котлом используют следующие варианты данного устройства:

• круглый «Волпер»;
• звездообразный «Шенард»;
• многоярусное приспособление;
• дефлектор Григоровича.

Каждый из них хорошо справляется со своим назначением, предотвращает опрокидывание тяги и усиливает ее при наличии ветра.

Разновидности

Производителями теплосилового оборудования предлагаются следующие разновидности дымососов: вентиляторы-усилители тяги, проточные агрегаты, центробежный канальный дымосос.

Усилители естественной тяги

Приборы представляют собой устройства с осевым вентилятором, производительность которого регулируется с помощью блока управления на тиристорах. Агрегат устанавливается в конце газовоздушного тракта, сразу перед дымоходной трубой. Рабочий механизм защищен от воздействия высоких температур и летучих включений в составе продуктов горения.

Проточные дымососы для котлов

Конструкции служат для увеличения естественной тяги и монтируются на выходном патрубке оборудования. Из-за конструктивных особенностей рабочее колесо проточного дымососа не способно развивать высокое давление. По этой причине он применяется как усилитель вытяжки, и не всегда может служить в качестве тягового аппарата. В дымовом канале устанавливается только корпус с рабочим колесом, а электродвигатель и другие элементы агрегата располагаются снаружи, что позволяет включать/выключать оборудование по необходимости. Управление ручное, при желании можно присоединить прибор к автоматике котельной установки.

Центробежные канальные дымососы для твердотопливных котлов

Агрегаты центробежного типа способны развивать высокое давление и создавать разрежение в камере сгорания. Для обеспечения согласованности работы всей системы отопительного оборудования, управление функционалом рекомендуется завязать на электронный блок теплогенератора.

Самодельные конструкции

Можно делать дымососы для котлов своими руками. Это позволит сэкономить на покупке заводской вытяжки. Чтобы сложить такую машину самостоятельно, потребуется приобрести лишь электромотор. Остальные составные части можно сделать из подручных средств.

Вытяжка из подручных материалов

Набор инструментов, необходимых для работы, состоит из:

• болгарки;
• сварочного аппарата;
• дрели;
• слесарного инструмента;
• молотка;
• линейки;
• штангенциркуля.

Работу начинают с изготовления вытяжного вентилятора. Подобранную по размеру к вытяжной трубе крыльчатку закрепляют на валу двигателя. Двигатель с помощью оборудованного на его корпусе крепежа размещают в трубе.

После подключения мотора к проводке во время первого пробного запуска нужно обязательно проверить направление воздушного потока и при необходимости откорректировать работу ротора.

Трубу для размещения турбины подбирают диаметром на 2-3 см шире. Длина её должна выступать за вентилятор на 3-5 мм. Один торец трубы заваривают крышкой, в центре её проделывают отверстие под дымоход, сбоку оснащают ещё одним, к которому крепится выходной патрубок.

Во время работы вентилятор не должен вызывать повышенную вибрацию корпуса вытяжки. Чтобы этого не происходило, его устанавливают с использованием втулок для центрирования подшипников.

Сборка вытяжки завершается привариванием к трубе задней крышки и прикреплением двигателя к подставке. После присоединения к агрегату воздуховодов и электропроводки он готов к работе.

Промежуточный вариант

Такой вариант сборки вытяжной машины не требует специальной центровки крыльчатки, что является для непрофессионала довольно тонкой и сложной работой. Собранный в заводских условиях механизм обычно уже отцентрирован и требует лишь проверки при пробном включении.

Источники

• https://teplo.guru/kotly/tverdotoplivnye/dyimosos.html
• https://aquagroup.ru/articles/dymososy-dlya-kotlov.html
• https://kaminguru.com/dymohod/dymosos-dlja-kotla.html
• https://trubanet.ru/truby-dlya-otopleniya/prinuditelnaia-vytiazhka-dlia-dymohoda.html
• https://teplospec.com/tverdotoplivnoe-otoplenie/kak-vybrat-dymosos-dlya-tverdotoplivnogo-kotla-vidy-razlichiya.html
• https://otivent.com/dymosos-dlja-tverdotoplivnogo-kotla
• https://1poclimaty.ru/montazh/dymosos-svoimi-rukami.html
• https://klimatlab.com/otoplenie/tverdtoplivo/dymosos-dlya-tverdotoplivnogo-kotla-svoimi-rukami.html
• https://teplofan.ru/sistemy-otopleniya/komplektuyushhie/dymosos

Особенности выбора

К главным критериям выбора устройства относят размер и мощность дымососа, а также нюансы схемы подключения.

• дымососы для твердотопливных котлов оснащены карманами, в которых улавливаются твердые частицы продуктов горения. Это предотвращает оседание сажи на стенках и засорение дымового прохода;
• для котельных устройств пиролизного горения подходят модели как с сажеуловителем, так и без него;
• дымосос для газового котла представляет собой прибор малой мощности, так как в процессе работы оборудования по вентиляции проходят исключительно газообразные массы.

Выбирать дымосос нужно в зависимости от котельного оборудования Дополнение дымоходной системы соответствующей моделью дымососа обеспечивает значительное повышение КПД котла, при этом исключается вероятность попадания дыма, гари и копоти в помещение.

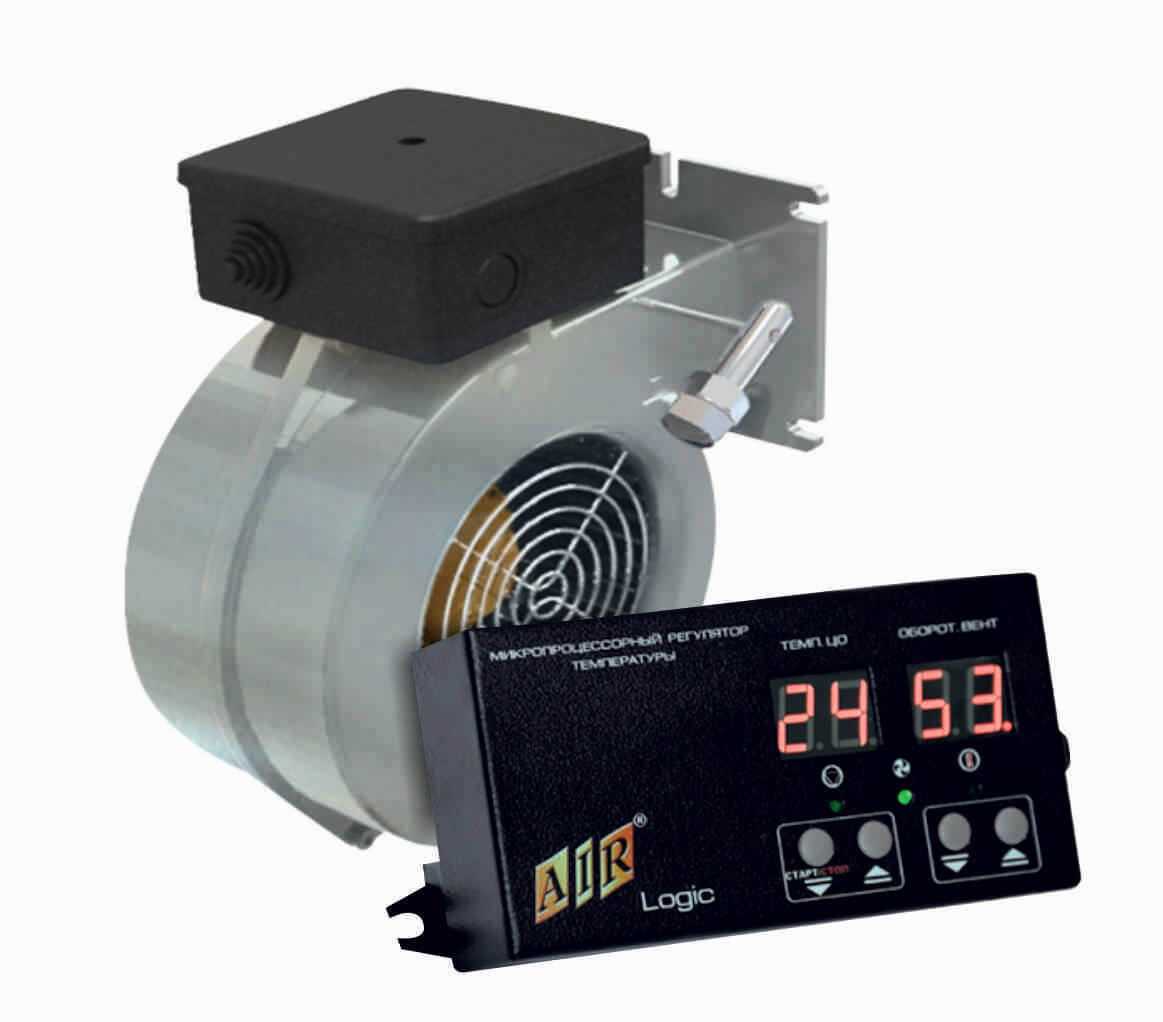

Назначение вентилятора для котла

Современная система теплоснабжения предполагает установку блока автоматики для регулирования тепловых процессов котла. Она построена на изменении подачи воздуха, который подается в зону горения дутьевым вентилятором и считается более прогрессивной, по сравнению с гравитационными системами.

Полнота сгорания топлива, продуктивность функционирования твердотопливного агрегата в значительной мере зависит от объема подаваемого воздуха и размера тяги в топочной камере.

Блок автоматики оборудован контроллером, который по установленному алгоритму выполняет регулировку работы нагнетателя, подающего разный объем воздуха, тем самым поддерживает процесс горения и, соответственно, выработку определенного количества тепловой энергии.

Применение вентилятора в системе управления котла позволяет:

• соблюдать нужную температуру греющего теплоносителя в отопительной системе;
• повышает время выхода агрегата на рабочий режим;
• оптимизирует процессы сжигания твердого топлива;
• повышает КПД установки, работающего на твердом топливе;
• облегчает процесс обслуживания системы теплоснабжения;
• снижает удельные расходы топлива на выработку 1 Гкал тепловой энергии.

Установка дефлектора

После установки дефлектор крепится болтами к крыше, чтобы его не унес ветер Самодельная и покупная модель собирается в готовое изделие внизу, перед монтажом на трубу. К круглой металлической, асбестовой трубе аэродинамическая конструкция крепится болтами, обычно для этого делаются 3 отверстия в трубе. Если наблюдается небольшой люфт, используется обхватывающий хомут.

Применяется переходник для монтажа дефлектора в кирпичной трубе прямоугольного или квадратного сечения. Проводятся испытания устройства после монтажа. Искрогаситель делается самостоятельно из металлической тонкой сетки или листа нержавеющей стали.

Конструкция и принцип действия

Вытяжной дымосос для котла заводского изготовления включает следующие элементы (устройство показано на схеме, позиции совпадают с пунктами):

1. Металлическая жаростойкая крыльчатка с лопатками, загнутыми под 90° относительно рабочего колеса.
2. Крепежная плита.
3. Электродвигатель малой производительности (20…50 Вт).
4. Разъем питающего кабеля.
5. Пульт с органами управления и контроля.
6. Колба и капиллярная трубка температурного датчика, соединенного с аварийным термостатом.
7. Сетевой провод с вилкой.

Агрегат крепится к специальному коробу, расположенному на задней панели бытового ТТ-котла рядом с патрубком дымохода. Колба датчика температуры вставляется в погружную гильзу водяной рубашки, пульт размещается отдельно.

Принцип работы дымососа заключается в принудительном отводе высокотемпературных газов из жаротрубного теплообменника котла в дымоход. Алгоритм выглядит так:

1. Топливник заполняется дровами, производится розжиг.
2. Загрузочная дверца запирается, поддувальная – открывается. Вентилятор включается клавишей на пульте, затем настраивается производительность.
3. Когда отопительная установка и дымовая труба прогреется, скорость крыльчатки вручную снижается до минимума. Если теплогенератору хватает естественной тяги, дымосос рекомендуется отключить.
4. При нагреве теплоносителя до критической температуры 100 °С и более по команде датчика срабатывает аварийный термостат, отключающий вентилятор автоматически.

Схема работы котлового дымососа

Большая или малая производительность тягового вентилятора выставляется индивидуально в зависимости от качества твердого топлива, режима горения и степени прогрева дымохода. Главное, — избежать скапливания и просачивания дыма в помещение.

Перебарщивать с оборотами тоже нельзя – львиная доля теплоты уйдет в трубу. Перед открыванием дверцы и дозагрузкой скорость вращения лучше увеличить до максимума.

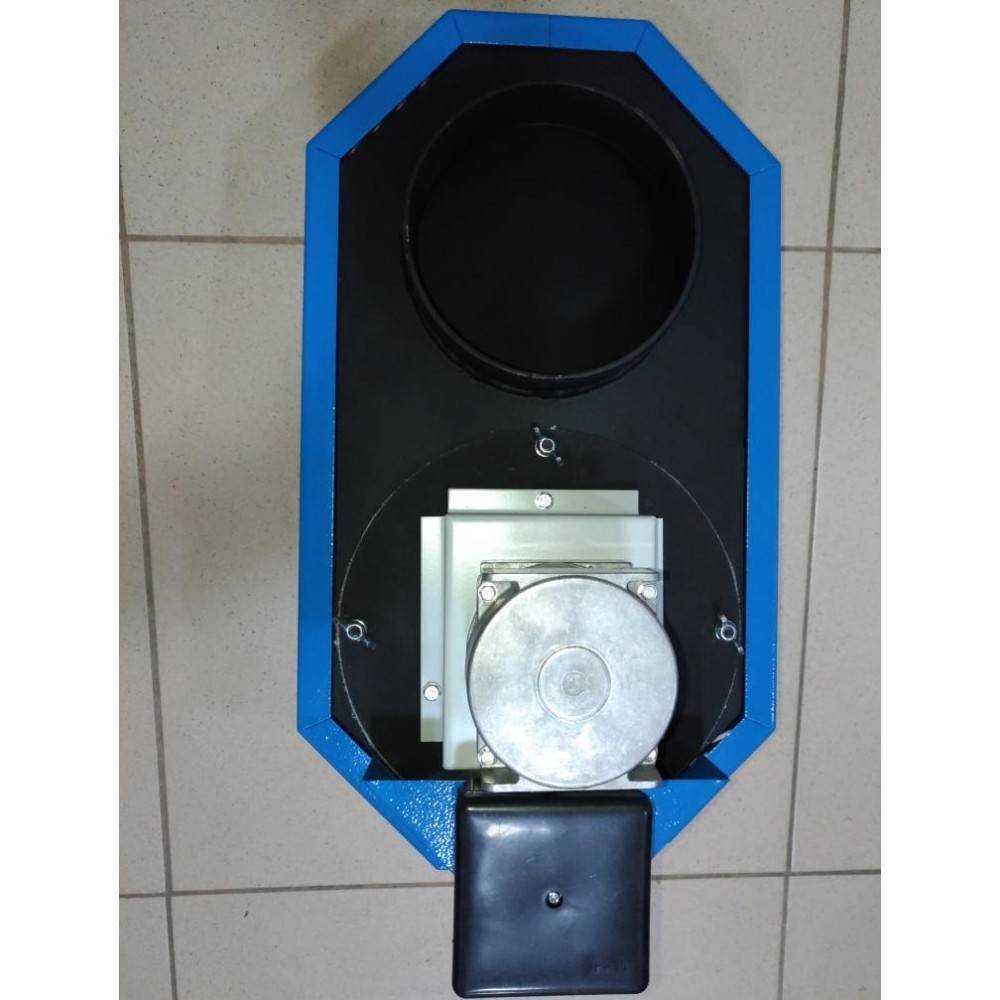

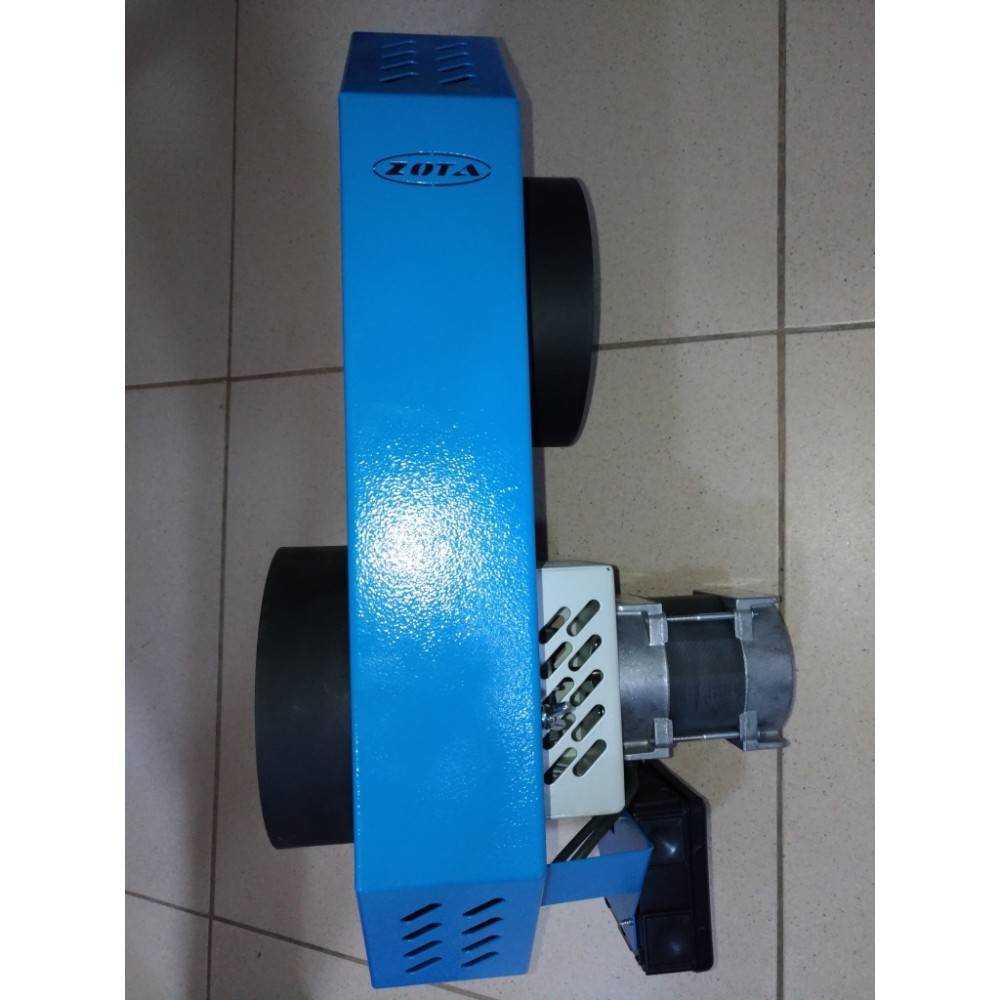

Готовый вентиляторный блок известного российского бренда Zota монтируется на дровяные отопители с задним выходом газов
