Устройство печи в деревянном доме

Нужно ли делать фундамент под печь

Требуется ли обустраивать отдельное основание, зависит от самого типа отопительного прибора:

1. Из металла весом до 80-100 кг. Специально делать для них фундамент нет необходимости. Достаточно создать теплоизолирующее покрытие из негорючего материала прямо на полу.
2. Стальные, массой 300-700 кг. Как правило, установка не предполагает обустройство специальной опоры. Однако она может потребоваться, если в дальнейшем предполагается наружная обкладка кирпичом. Так как 1м3 такого материала весит до 1,4 т – что будет уже чрезмерной нагрузкой на горизонтальное перекрытие дома.
3. Чугунные, весом свыше 800 кг. Наличие независимого основания – обязательное условие.

Также фундамент обустраивается под кирпичную печку любой конфигурации. Так как кладка предполагается только на надежную и неподвижную поверхность, которой дощатый пол в принципе быть не может.

Идеально, когда фундамент печи закладывают еще на этапе обустройства основания дома

Установка кирпичной печи

Основание кирпичной печки предпочтительнее выкладывать заранее (на этапе проектирования дома или при заливке фундамента под него). Под кирпичную дровяную печь весом порядка 300 кг лучше всего подготовить монолитное бетонное основание, заливаемое по всей площади конструкции. Если дом уже построен и обжит – придется разобрать полы в выбранном месте, затем углубиться в землю примерно на 25 см.

После этого необходимо подготовить подушку из песка и гравия, тщательно утрамбовать ее, залить бетонным раствором предварительно армированное основание. Допускается сделать фундамент в виде бетонных столбиков или ленточной конструкции, сооружаемой по типовой схеме.

По завершении монтажа печи-камина в домах из бруса останется изолировать стенку любым удобным для человека способом.

Отопительная печь из кирпича Сергея Михайлова (чертежи)

Рис. 18. Печь Сергея Михайлова. Расположение всех технологических узлов печи дано с учетом рекомендаций, приводимых в этой главе.
	А. Задвижка общей тяги Б. Плита В. Разрез дымохода (вид спереди) Г. Топочная дверца Д. Выход из топки в первый колодец (хайло) Е. Разрез дымохода (вид сбоку) Ж. Топка И. Плита К. Хайло Л. Разрез топки печи (вид сбоку)

Дело в том, что старший печной мастер должен был «держать в голове» всю печь целиком. Он «видел» все вышестоящие перекрытия, направления, количество будущих дымоходов и т. п. Все это справедливо и сейчас, но только не по отношению к печам с горизонтальным расположением дымовых каналов. Такая печь (рис. 18) не требует каких-то особых навыков в проектировании, потому что все технологические сложности в дымоходной «увязке» размеров печи перемещаются из горизонтальной плоскости в вертикальную.

Печи с горизонтальными колодцами оказались незаслуженно забытыми. Причиной забвения является либо незнание, либо игнорирование законов, описанных мной в главах 28 и 29 этой книги. Бытует мнение, что печи с горизонтальными колодцами якобы быстро забиваются золой, их труднее чистить и т. п. Это абсолютно неверно. Избавиться от этих совершенно ни на чем не основанных предубеждений можно, более детально ознакомившись с указанными выше главами.

Сейчас же я ограничусь только кратким перечислением основных достоинств печи с горизонтальными колодцами: а) не требует точного расчета при разметке первого ряда; б) равномерно прогревается (самые горячие части печи,позволяющие производить интенсивный теплоотбор, находятся внизу, а менее горячие постепенно переходят в верхнюю зону обогреваемого помещения); в) равномерно остывает (тепло из нижних рядов печи постепенно передается верхним рядам. А раз период интенсивной теплоотдачи и остывания печи — это один и тот же период, измеряемый несколькими часам, это еще один плюс печи с горизонтально расположенными дымовыми каналами); г) позволяет совершенно беспроблемно встраивать в печную кладку арочно расположенные сушилки (рис. 19).

Печь рекомендуется класть на шанцевом поде (см. рис. 1 и п. 11 главы 15).

Рис. 19. Печь Сергея Михайлова со встроенной нишей-сушилкой, боковой разрез (пропорции топочной камеры приведены на рис. 18)

А. Задвижка Б. Прочистная дверка В. Сушилка Г. Прочистная дверка Д. Хайло Е. Разрез дымовых колодцев, вид сбоку

Рис. 20. Схема колодцев: летний и зимний варианты, боковой разрез

A. Зимняя задвижка Б. Летняя задвижка В. Хайло

Если заказчик полностью полагался на мой выбор, я всегда отдавал предпочтение печи с горизонтальными колодцами. «Жалобы» на этот тип печей были на удивление однообразны: за всякое лишнее полено, брошенное в горящую топку, приходилось расплачиваться невыносимой жарой в доме.

5. Дымовые колодцы, схема которых представлена на рис. 20, могут пригодиться при кладке отопительно-варочной печи с учетом «летнего варианта».

6. Печь, горизонтальные разрезы которой показаны на рис. 21, позволяла автору этой книги топить ее один раз в сутки даже при наступлении затяжных 35 градусных морозов. При этом температура воздуха в помещении никогда не опускалась ниже +19°.

Особенности этой схемы печи следующие: а) восемь недлинных горизонтальных колодцев; б) максимальная площадь теплоотдачи в нижней части печи (печь рекомендуется класть на шанцевом поде, см.рис. 11, а также п. 11 главы 15); в) значительная теплоемкость; г) дополнительная задвижка с «летним вариантом»; д) горизонтальный выносной «лежак», на котором удобно сушить мокрую обувь, одежду и т. п.

Печь с безнапорной горелкой

Печь с безнапорной горелкой

Первый этап. Вся процедура изготовления занимает не более двух-трех дней. Сначала размечаются и вырезаются все элементы для корпуса. Если для этого используется уже готовая стальная бочка, то в нижней ее части следует проделать небольшое отверстие и оборудовать его крышкой. Крышка обязательно должна быть герметичной, чтобы процесс горения был более устойчив.

Печь с безнапорной горелкой

Второй этап. Из заранее приготовленных деталей собирается корпус (см. чертежи). Качество сварочных швов контролируется одним простым способом – с помощью мела и керосина. Он позволит выявить даже микроскопические отверстия. Суть этого способа в следующем: снаружи все стыки покрываются мелом, а изнутри – большим количеством керосина, который, как известно, с легкостью проникает во все трещины. Там, где металл потемнеет, и следует искать дефекты.

Печь с безнапорной горелкой

Печь с безнапорной горелкой

Третий этап. Затем нужно приступить к изготовлению безнапорной горелки. Горелка должна состоять из двух элементов, надетых друг на друга, и иметь диаметр 21,6 см. Верхняя часть конструкции оборудуется металлической крышкой с вырезом, проделанным по центру. Боковые стенки покрываются пятью рядами отверстий. Возле днища врезается вытяжной патрубок и узел для подачи необходимого для сгорания топлива кислорода.

Узел представляет собой небольшую перфорированную трубку, закрытую сверху стальной пластиной. Узел крепится в нижней части конструкции вокруг выреза.

Все операции, которые следует выполнить при изготовлении, не требуют опыта обработки металла или специфических знаний.

Самостоятельное изготовление

Материалы для строительства должны иметь высокую жаростойкость

Особое внимание нужно уделять выбору кирпича и раствора. Они должны соответствовать. К примеру, для огнеупорного кирпича необходимо применять раствор из стойкой к высокой температуре глины и шамотного кирпича

При этом класть русскую печь нужно по технологии. В другом случае от пожара не спасёт даже правильно выбранный материал

К примеру, для огнеупорного кирпича необходимо применять раствор из стойкой к высокой температуре глины и шамотного кирпича. При этом класть русскую печь нужно по технологии. В другом случае от пожара не спасёт даже правильно выбранный материал.

Это полезно: как приготовить раствор для кладки кирпича самостоятельно.Схема устройства русской печи

Преимущество покупного раствора в том, что уже соблюдены все нормы и пропорции, и неопытный человек не сделает при этом ошибки.

Русскую печь из кирпича своими руками сделать непросто, тем более начинающему мастеру

В связи с этим к качеству материала при закупке следует отнестись с особым вниманием. Кирпич должен быть ровным со всех сторон, иметь правильную геометрическую форму. Перед началом строительства необходимо подготовить следующие инструменты:

Перед началом строительства необходимо подготовить следующие инструменты:

1. Карандаш.
2. Линейка.
3. Кирка.
4. Кельма.
5. Уровень.
6. Киянка.
7. Отвес.
8. Болгарка.
9. Строительный миксер для смешивания раствора.

Выбор места

Планировать постройку такой конструкции в доме необходимо ещё в момент сооружения здания

При этом следует обращать внимание на многие факторы

К примеру, фундамент для печи может заливаться отдельный, или можно использовать уже существующий (если он способен выдерживать дополнительную нагрузку конструкции). Можно использовать как готовые блоки для создания фундамента, так и залить на месте новые. Между основой дома и печи оставляют небольшой промежуток, который потом засыпают песком.

Во время работы необходимо согласовать постройку с уже существующим планом здания. Абсолютно исключено, чтобы были повреждены при этом несущие стены, балки и тому подобное. Не стоит забывать и о необходимом расстоянии от стены комнаты. Если не будут соблюдены нормы безопасности, тогда в помещении может возникнуть пожар.

Печь с лежаком непременно понравится детям

Пошаговая инструкция

Если конструкцию возводит неопытный человек, то стоит воспользоваться схемами русской печи.

Работы выполняются в такой последовательности:

1. На фундамент в два ряда кладётся кирпич. Необходимо между ними поставить промежуточный слой для гидроизоляции.
2. Нужно понимать, что кладку русской печи своими руками делать непросто, поэтому необходимо кирпич перед работой увлажнить водой. Дальше укладываются следующие ряды кирпича. Шаг за шагом проверяется уровень кладки, она должна быть ровной как горизонтально, так и вертикально. Допускается несколько миллиметров отклонения от нормы.
3. Между 3 и 4 рядом необходимо собрать перевязку по углам конструкции.
4. До 10 ряда укладывают цельные кирпичи с перевязками по углам.
5. Одиннадцатый ряд выкладывается также целыми кирпичами. Он будет укрывать подшесток.
6. С 16 ряда начинают строение горнила.
7. Дальше следует выложить окно шестка.
8. Конструкция возводится вплоть до 33 ряда, который закрывает трубу дымохода.

При возведении должен правильно соблюдаться порядок, шаг за шагом. Схему кладки русской печи можно использовать готовую или сделать свой проект, если есть опыт

Отделке печи также нужно уделить внимание, так как конструкция довольно большая и всегда будет видна в комнате. При этом поверхность должна получиться гладкой для того, чтобы можно было легко поддерживать чистоту. Для этих целей можно использовать жаростойкую штукатурку или гипс

Для этих целей можно использовать жаростойкую штукатурку или гипс.

В этом видео вы узнаете, как построить печь своими руками:

Как правильно топить русскую печь

Первым делом печь следует правильно просушить после строительства, здесь нужен кропотливый подход. С утра на колосниках разжигают небольшое пламя и топят 1.5—2 часа. Если печь будет дымить, то это значит, что в трубе надо удалить воздушную пробку. Это делается путем разжигания небольшого огонька из щепок на вьюшке. Процедуру повторяют вечером, и так в течение недели, постепенно увеличивая количество дров.

О том, что печка хорошо высохла, свидетельствует исчезновение мокрых полос на кирпичах и появление однородности цвета. В будущем в конструкции печи могут появится небольшие трещины, которые нужно слегка углубить острым предметом и затем заделать раствором из глины, как показано выше.

Примечание. Если планируется дополнительная отделка русской печи, то ее можно выполнять только после полной просушки.

Ежедневная топка русской печи имеет свои особенности. При розжиге костерок из поленьев раскладывается вблизи устья, а как разгорится – его надо ловко задвинуть в горнило. Тут нужна определенная сноровка, как и в подбрасывании дров. Обычно поленья просто кидают в топку, а потом задвигают в горнило кочергой. Растопку лучше выполнять постепенно, не наваливая много топлива сразу. Сырую древесину стоит предварительно просушить, сложив в подпечье.

Ошибается тот, кто думает, что сделать русскую печь своими руками – это просто. Человеку, несведущему в печном деле, браться за строительство очень не рекомендуется. Более простые печки – голландка, шведка, — и те требуют хоть немного практики. Затевать возведение русской печки лучше всего с помощью мастера, и то не всякий подойдет, а лишь тот, кто успешно выполнял подобную работу.

Как сложить самую простую печь из кирпича?

Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.

Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.

Мы рассмотрим три примера печей с пошаговым руководством по их кладке:

Простую прямоточную; С варочной плитой; Отопительную.

Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.

Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.

Прямоточная отопительная конструкция рассчитана на обогрев небольшой комнаты

Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.

Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.

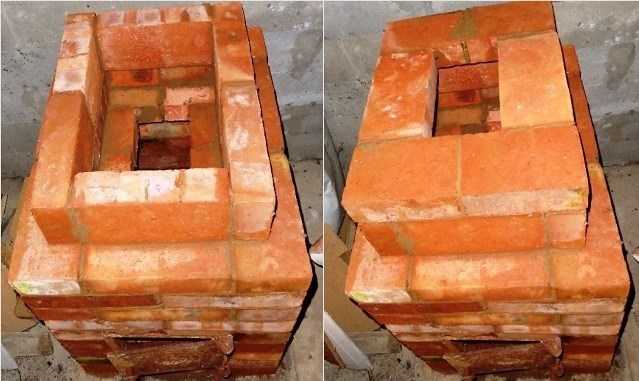

Шестой ряд перекрывает дверку топочной камеры. Вид сверху помогает лучше понять способ раскладки кирпича.

Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.

На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — ¾ от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).

Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.

После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.

На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).

Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.

Где лучше поставить печь в деревянном доме

Как правило, место для установки печи необходимо определить еще на стадии проектирования дома. Это необходимо для того, что бы обеспечить и эффективное отопление дома, и максималь его обезопасить. Какими критериями должен руководствоваться домовладелец планируя место установки будущей печи?

Где лучше поставить печь в деревянном доме

Источник тепла может быть установлен в помещениях, чья площадь составляет не менее 16 кв.м. установка должна быть выполнена таким образом, чтобы под печью не было балок перекрытия, предназначенных для установки полов. А в месте выхода дымохода не должно быть балок потолочного перекрытия, стропил.

Для уменьшения размеров трубы дымохода имеет смысл определить в центре дома. В этом случае дымоход будет выходить на крышу в районе конька крыши. Строительство печи в непосредственной близости от стены нецелесообразно, так как существенная часть тепла будет направлена на обогрев улицы. Кроме этого, размещение печи возле стеновых конструкций повышает пожароопасность. Исходя из вышесказанного, можно сделать вывод о том, что оптимальным будет размещение печи в центре комнаты.

Дровяная печь покажет максимальную эффективность в том случае, если тепло отдают все ее поверхности. Эта конструкция легко справляются с обогревом одной и нескольких смежных комнат. Это можно учесть при размещении комнат на стадии планировки.

Для обеспечения теплом соседних комнат печь устанавливают между комнатами в перегородке. Для того, что бы было тепло в четырехкомнатном доме, лучше всего ее установить на стыке перегородок так, что бы одна из стен печки выходила в комнату. При такой компоновке существует возможность организации выхода топливника на кухню.

Плюсы и минусы

Достоинства мини-печей:

• небольшие размеры позволяют устанавливать в маленьких помещениях с учетом рекомендуемых отступов от стен без потерь общей площади;
• качество и соответствие нормам пожарной безопасности делают их безопасными при монтаже в деревянных садовых домиках;
• в зимний период печи легко демонтируются и убираются в кладовку для предотвращения кражи;
• качества материалов позволяют приборам легко переносить длительные перебои в работе и нахождение в сыром и неотапливаемом помещении;
• печи – камины небольших размеров стоят значительно меньше больших моделей. Поэтому их можно купить и наслаждаться видом горящего огня;
• простота конструкции и небольшое количество материалов позволяют сделать такие приборы своими руками;
• проявив немного фантазии можно сделать такую малютку предметом украшения интерьера дома.

Из недостатков можно выделить только то, что в небольшую топку помещается мало дров, поэтому сокращается срок прогорания закладки. Это может вызывать неудобства, особенно при потребности подкладывать топливо ночью. В остальном достоинства маленьких конструкций неоспоримы.

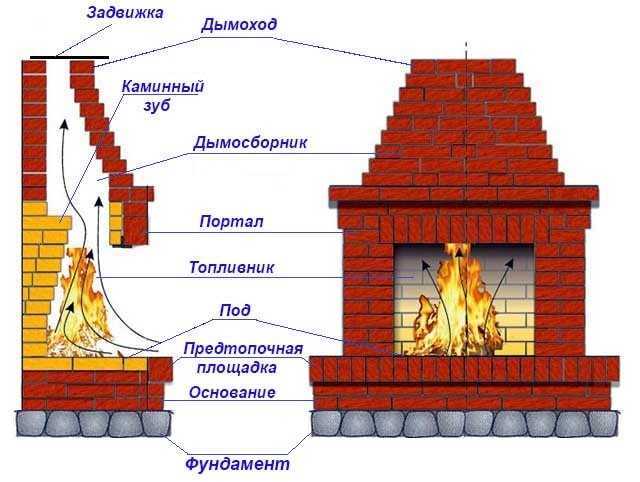

Устройство классического камина

Камины, устанавливаемые в современных домах, собрали в себе все лучшее от тех, которые использовались в средние века и русских печей, которые с высокой эффективностью отдают тепло в домашнее помещение.

Камины, могут быть использованы не только как источник тепла, они могут стать украшением интерьера помещения, где он установлен.

Устройство классического камина

Камины, устанавливаемые в современных домах, обладают следующим рядом свойств:

Каин может быть установлен непосредственно в стену, и те которые устанавливают рядом со стеной. Существует еще один способ установки его в виде острова.

Тип топливного отверстия. Камины бывают открытые и закрытые. Первый вариант представляет собой классическое исполнение с открытой топкой, во втором исполнении, это отверстие закрывают дверцами.

Вид применяемого топлива – уголь, газ, электричество.

Исполнение камина непосредственно влияет на КПД. Так, эффективность открытого камина составляет 15%, закрытый тип показывает эффективность 70 – 80%. Закрытый камин, может выступать в качестве единственного источника тепла в доме.

Каждый домовладелец может построить такую конструкцию в своем доме, для этого необходимы определенные знания, набор инструмента и умение работать с ним.

На некоторые детали необходимо обратить особое внимание:

• проект и строительство основания (фундамента), чем больше размеры камина, тем основание должно быть больше;
• конструкция дымотвода;
• объем строительных и отделочных материалов
• внешний вид конструкции в целом;
• пожаробезопасность, меры по пожарной безопасности необходимо предусмотреть еще на стадии проектных работ;
• Инструменты, которые будут необходимы при выполнении строительных работ.
• мастерок для работы с раствором;
• молоток-кирочка для разделки кирпича;
• расшивка, применяемая для уплотнения шва;
• строительный уровень и отвес, угольник;
• емкость для приготовления раствора и замачивания глины.

Голландка из кирпича Сергея Михайлова

Рис. 23. Авторская печь-голландка Сергея Михайлова.
	А. Задвижка Б. Прочистная дверка В. Переход в четвертый колодец Г. Сдвоенные колодцы Д. переход в третий горизонтальный колодец Е. Ниша Ж. Плита И. Топочная дверца К. Шанцы Л. Пожаробезопасная кладка М. Разрез спереди Н. Разрез сбоку

Но в народе устоялось мнение, что печь, колодцы которой находятся над топкой печи, — это голландка. А в глубинке за голландку принимают вообще любую печь, хотя бы немного отличающуюся от классической русской.

Эта печь удобна в помещении с дефицитом площади. Ее характерными особенностями являются: а)вертикальный столб в задней части топки печи, предназначенный для опоры кухонной плиты; б)шанцы, что весьма значительно повышает площадь интенсивного теплоотбора; в) горизонтальные колодцы, о достоинствах которых было сказано в п. 4 этой главы; г) значительная (почти максимальная) теплоемкость, предназначенная для печей средней мощности периодической топки. Бесспорно, что печи, предназначенные для постоянной топки, могут иметь большую теплоемкость. Но нужно учитывать, что процессы горения в печах постоянного действия и тем более в печах, предназначенных под твердое и жидкое топливо, а также принципы построения топки и колодцев печей (постоянного действия) будут значительно отличаться от принципов, рекомендуемых для печей периодического действия (1,5-2 часа топки утром и вечером ежедневно).

Коротко о различиях между печами периодического и постоянного действия можно сказать следующее. При периодической топке через 0,5-1 час внутренняя поверхность стенок может нагреваться до 800-900 °С. Отсюда неизбежное появление трещин и разрывов в печных швах уже на первом году эксплуатации печей периодического действия. При непрерывной топке расход топлива резко сокращается (применительно к каменному углю, газу и жидкому топливу) и температура нагрева стенок снижается до 450-500 С. Поэтому топливники печей периодического действия обычно футеруются огнеупорным кирпичом (температурный предел высококачественного красного кирпича обычно достигает только 700-750 С), а топливники печей непрерывного действия в этом не нуждаются (исключая применение антрацита).

9. На рис. 24 изображена схема кухонной летней печи.

Особенности устройства

Функционирование конструкции осуществляется по канальному принципу, когда умышленно удлиняется расстояние прохождения нагретых газов. Они по этой причине отдают телу сооружения больше тепла. Особых физико-химических и термодинамических нюансов попросту нет, поэтому нарушить что-то в системе практически невозможно. (См. также статью Обогреватели для дачи: особенности .)

Современные малогабаритные печи для дачи такого типа являются предшественниками средневековых аналогов, появившихся на территории нынешних Нидерландов. Небольшие габариты объясняются тесными помещениями того времени. Требовалось создать относительно малую, но эффективную систему обогрева.

Устройство печи размером 89×63,5 см.

Изначально изготавливались конструкции с топкой, которая имела глухое дно, но со временем вниз была добавлено поддувало. Отдельные камеры стала разделять колосниковая решетка. Когда из обихода вышли арочные своды, сооружать системы начали даже мастера с низкой квалификацией.

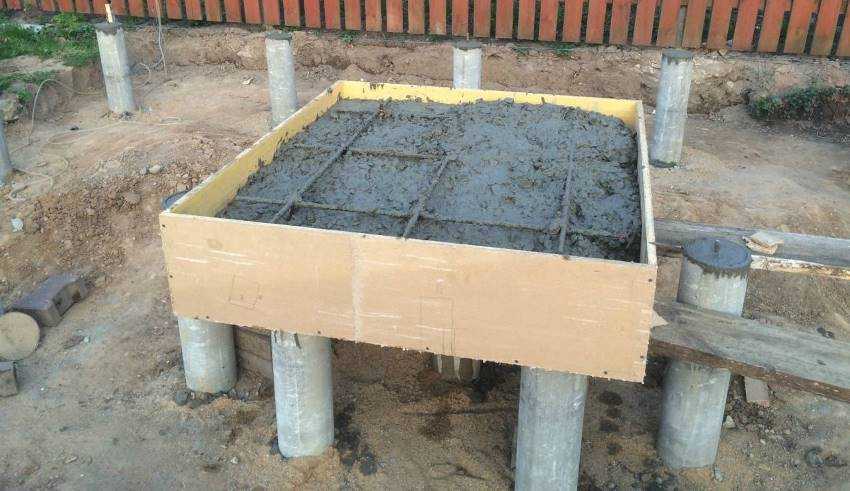

Фундамент под печь

Если возникло желание возвести в своем доме камин, то в первую очередь необходимо подумать об обустройстве фундамента под него. Правильно выполненный фундамент обеспечит его длительную и безопасную работу. В случае проявленной небрежности или совершенных ошибок, несомненно, приведет деформациям, просадке камина, возникновению трещин.

Главные требования к фундаменту можно определить следующим образом – надежность и отсутствие связи с фундаментом всего здания.

Оптимальным решением будет возведение капитального фундамента, причем, его можно строить попутно с возведением основания для основного здания. При этом создание единого фундамента недопустимо. Все дело в том, что каждый фундамент рассчитан на определенную нагрузку и в результате у них разная усадка.

Между ними должен быть зазор не меньше 50 мм, его необходимо заполнить песком или другим сыпучим материалом и тщательно утрамбовать.

Габариты фундамента в плане должны быть более чем размер основания камина. То есть он должен выступать от камина на 100 – 150 мм. Глубина залегания целиком зависит от свойств грунта. На практика показывает то, что для дома в один этаж достаточно заглубить каминный фундамент на 0,5 – 0,6м, если дом, выше, то соответственно глубина должна быть больше – до 1 м.

Особенности планировки

Вещи, которые следует учитывать при планировании:

Большая печь требует независимого фундамента, ее основание в таком случае не продавит пол;
Варочная плита может стоять без фундамента, а быть просто оснащена металлическим поддоном

Это предусмотрено нормами СНИП, главным условием для отсутствия фундамента является низкая высота печи, до метра;

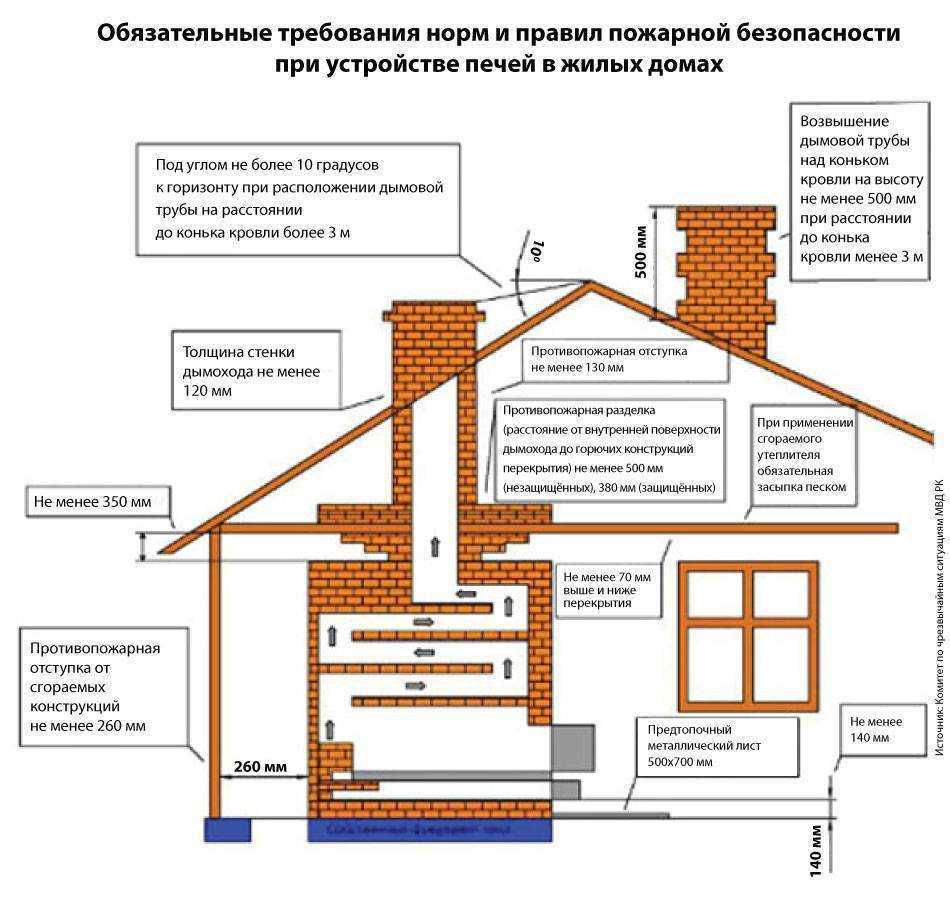

Расстояние от элементов потолка до дымохода должно быть не менее 200 мм, в идеале балки перекрытия находящиеся вблизи трубы покрыть теплоизоляционным материалом;
Высота трубы дымохода выходящей на крыше не должна быть ниже 50 см, от конька, и смещаться от него в сторону не менее чем на полтора метра.
Важно знать! Любая русская печь возводится на отдельном фундаменте, в отличие от маленьких шведских печек стоящих на поддоне, установленном на полу.

Особенности и секреты популярности кирпичных печей

Кирпичная печь является не только функциональным отопительным прибором, но ещё и стильным элементом интерьера

Наверное, не существует такого человека, которому бы не нравился живой очаг с потрескивающими дровами и особенно комфортным теплом. А ведь старая добрая кирпичная печь сможет порадовать не только этим, но и способностью создавать наиболее благоприятствующую для здоровья атмосферу. Все дело в материале, из которого возводят этот удивительный агрегат. Являясь ближайшим родственником керамики, кирпич при нагревании выделяет в воздух водяные пары, а при остывании вбирает их обратно. Печка как бы «дышит», благодаря чему в помещении устанавливается оптимальная влажность

Немаловажно и то, что тепло становится уже при температуре 18–19 °С, тогда как при использовании других видов отопления уровень комфорта начинается от 20–21 °С. Кроме того, будучи изготовленным из глины, кирпич является экологически чистым материалом, а значит, при эксплуатации отопительного прибора можно не волноваться по поводу выделения вредных для здоровья соединений

Несмотря на то что каждый вид кирпичных теплогенераторов имеет свои функциональные и конструктивные особенности, все они схожи между собой в плане обустройства топочной и теплообменной части. Так, любая стационарная печь этого типа имеет:

фундамент, который служит основанием отопительного прибора и равномерно распределяет его вес по всей площади;топку, одновременно выполняющую роль топливника и камеры сгорания;колосниковую решётку, позволяющую реализовать нижнюю подачу воздуха в зону горения. За счёт этого повышается производительность обогревающего агрегата и появляется возможность регулировки интенсивности горения топлива;зольную камеру, которая облегчает очистку печи;дымоход, который создаёт необходимую тягу и выбрасывает отработанные газы в атмосферу.

Конструкция кирпичной печи канального типа

Кроме своего основного предназначения, дровяные теплогенераторы используются ещё и для приготовления пищи, а также обустройства дополнительного места отдыха. Само же сооружение может быть установлено как в помещении, так и во дворе, например, в зоне отдыха с барбекю, мангалом или казаном. Если же говорить о каминных печах, то их теплогенерирующая функция и вовсе отодвигается на второй план, уступая место визуальной и имиджевой составляющей.

К достоинствам кирпичных печей относятся:

быстрый нагрев поверхности;возможность использования нескольких видов топлива;низкие эксплуатационные расходы;исключается опасность ожога при касании стенок отопительного прибора;по-особенному мягкое, комфортное тепло;не обезвоживается воздух в помещении;широкие возможности в плане украшения интерьера.

Есть у рассматриваемых агрегатов и недостатки. Наиболее существенный из них — потенциальная опасность отравления угарным газом, которая появляется при неправильной эксплуатации. Ещё один — большие габариты и масса. Вот, пожалуй, и всё. Как видите, оборудование этого типа имеет сплошные преимущества и практически полное отсутствие негативных моментов, что, впрочем, и обуславливает его высокую популярность.

2

Топливник – теплоотдача и  топливо влияют на устройство

Самое простое устройство у отопительной печи, которая имеет две части: топливник и дымообороты. Другие типы печей содержат дополнительные устройства. Основная частью любой печи – топливник. К нему предъявляются определенные требования, в частности, должен быть достаточных размеров: за одну закладку вмещать почти все топливо. Воздух должен поступать в необходимом объеме, постоянно должна поддерживаться высокая температура.

При недостаточных размерах топливника наблюдается низкая теплоотдача. Ширина зависит от требуемой теплоотдачи: до 1тыс. ккал – 12см, до 3 тыс. – 27 см, если больше – до 50 см. Для удобства размеры топливника принимают кратными кирпичу. Длину делают от 26 см до 51 см, самый длинный предназначается для дров. Используемое топливо влияет на высоту: 6–15 рядов (42–100 см). Колосник укладывается на ряд или два ниже дверцы, чтобы не выпадали угли. Часто делают наклон задней части выше переда для более качественного горения.

Топливники: а – дровяные; б – торфяные; в – каменноугольные.

Для топливника применяется шамотный кирпич, которым его выкладывают или футеруют изнутри. Общая толшина стенок не менее ⅟2 кирпича. Топливник, выполненный в виде свода, улучшает качество горения. В дровяном топливнике хорошо сгорает топливо всех видов. Для угля требуются усиленные колосники толщиной 4 см и хороший поддув, для чего размеры колосника равняются длине зольника под топливником.

Делаем печь своими руками

Выбор места

Чтобы сложить хорошее обогревательное сооружение необходимо правильно выбрать место. При этом должны учитываться следующие стандарты:

От дымового канала до деревянных конструкций должно быть больше 37 см.Минимальное расстояние трубы от конька — полтора метра. Высота над коньком полметра.Если от трубы до конька 1,5—3 метра её можно располагать вровень с ним.

Лучше всего сложить печку в середине дома. Это обеспечит равномерное распространение тепла и удобство в эксплуатации.

Материалы и инструменты

Помимо кирпича также понадобится ряд других материалов, чтобы сложить печку. К ним относятся:

глина,песок,арматура.

Это основные материалы без учёта комплектующих, а ведь ещё нужно позаботиться о дверцах отдушин, поддувале, топке и так далее.

Чтобы сложить хорошую печку нужно замесить правильный раствор. Лучше всего использовать специальную огнеупорную глину, в крайнем случае можно и красную. Крупинки песка должны быть не более 1 мм. Оптимальное соотношение достигается опытным путём. Обычно это 1 к 1 или 1 к 2. Плюс 25 процентов воды от общего объёма глины.

Основоположную роль при постройке печи играют металлические предметы. Чтобы сложить достойную конструкцию, необходимы дверцы и полудверцы, колосниковые решётки, чугунные заслонки, задвижки и вьюшки. Все эти элементы при необходимости можно изготовить своими руками, но нужно будет приобрести железные листы.

Само собой, без хороших инструментов сложить печь не получится, вам понадобятся:

молоток-кирочка специально для печи,мастерок,линейка-правило,кисть мочальная,рулетка,отвес,уровень.

С помощью этого незамысловатого инструментария вы сможете сложить любую печь.

Процесс постройки печки

Для фундамента роется котлован, делается засыпка и армированный каркас. Полученная конструкция заливается бетоном. Перед тем как сложить печку, позаботьтесь о наличии перед глазами схем кирпичей.

При работе очень важно соблюдать порядок. Иначе сложить качественную печь не получится

Малейшее отклонение в конструкции приведёт к тому, что один из каналов будет перекрыт. Результат более чем плачевный. Дым вместо того чтобы выходить наружу через дымоход, будет идти в помещение.

Первый ряд кладётся по шнуру. Каждая следующая кладка проверяется при помощи уровня. Углы контролируются обвесами. После того как кладка завершена устанавливается печное оборудование, к примеру, конфорки. Труба выводится наружу в самом конце. Чтобы узнать, более подробно, как сложить печь, смотрите видео снизу:

Для того чтобы сложить печь согласно действующим нормам расстояние от внутренней стенки дымохода до ближайшей конструкции должно быть не менее 38 сантиметров. Когда устанавливается чугунная плита, зазоры по бокам должны быть не менее 5 миллиметров.

Заключение

На выбор места для установки печи влияет принцип ее работы, удобство эксплуатации и обслуживания, выход для дымохода, противопожарные требования. Модели весом до 700 кг при определенных условиях можно монтировать прямо на пол. Более тяжелые экземпляры требуют обустройства фундамента – одного из следующих типов: свайного, столбчатого, ленточного, плитного.

Монтаж как кирпичной, так и металлической печки имеет свои особенности. В обоих случаях следует соблюдать правила противопожарной безопасности. Прежде всего, они касаются правильного обустройства защитной отделки, пропитки конструкций антипиренами и выхода дымохода.

Вместо печи также можно установить камин. В ходе монтажа отопительного оборудования необходимо следить за тем, чтобы не допустить серьезных ошибок, которые в дальнейшем могут привести к пожару.
