Отопление в многоквартирном доме схема

Видео: как подают отопление в многоквартирном доме

Городская квартира – очаг комфорта и уюта, место для проживания, которое выбирают для себя многие наши соотечественники. И действительно, в современном многоквартирном доме есть все, что необходимо человеку для нормальной жизни, начиная от горячего водоснабжения и заканчивая централизованным отоплением и канализацией.

Следует отметить, что огромную роль в обеспечении комфортной атмосферы в квартире, играет именно система обогрева. В настоящее время схема системы отопления многоэтажного дома имеет некоторые конструктивные отличия от автономной, и именно они гарантируют эффективный обогрев квартиры даже в самые лютые морозы.

Требования и нормы обогрева квартиры

Схема отопления многоквартирного дома централизованного отопления обязана гарантировать жильцам, что во всех помещениях температура будет соблюдаться на том же уровне показателей, что указаны в инструкциях СНиП.

Так даже в самую сильную стужу она не может быть ниже +20 градусов (угловые комнаты +22), а влажность соответствовать менее 30-45%. Подобные показатели достигаются исключительно одинаковым давлениям в трубах на всех этажах здания. Для этого производятся предварительные расчеты, и устанавливается качественная аппаратура.

Отопления в квартире (схема централизованной подачи тепла) работает на нагретой до 130-150 градусов воде при подаче ее в трубы под давлением 6-9 атмосфер. При таком напоре не происходит образования пара, так как вода достигает самого верхнего этажа за считанные минуты, обратка при этом имеет нагрев до +60-70 градусов.

Как правило, настолько горячих радиаторов нет в помещениях. Это связано с тем, что любая схема подключения батарей (радиаторов) отопления в квартире состоит из подачи и обратки. По пути следования слишком горячий теплоноситель разбавляется холодным до нужной температуры и таким уже попадает в радиаторы.

Если температура в помещениях ниже заявленных в СНиП, то действовать можно следующим образом:

Проверить места, где есть теплопотери и по возможности их устранить.
Подать заявление в организацию теплосети с указанием температуры в квартире и насколько оно не совпадает с нормами СНиП.
После того, как комиссия зафиксирует несоответствие в температурном режиме, подать заявку на перерасчет.

Таким образом, схема центрального отопления многоквартирного дома должна быть составлена так, чтобы обеспечить тепло в каждую квартиру. Во многом это зависит от того, какая была применена разводка.

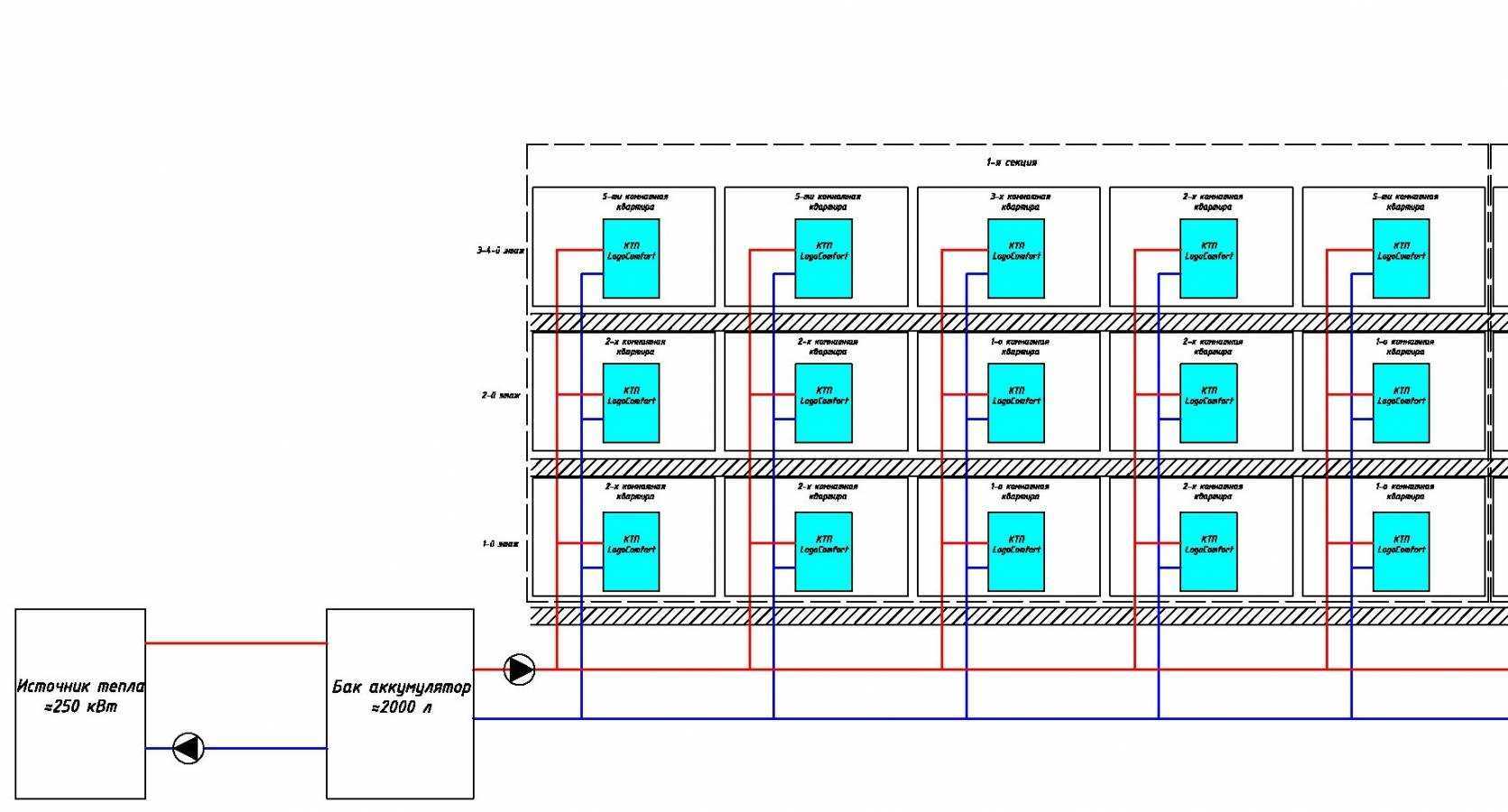

Центральное отопление: что это такое

Структура централизованного отопления представляет собой несколько взаимосвязанных между собой элементов.

Источник тепла и теплообменник

В качестве источника тепловой энергии могут выступать ТЭЦ или котельные. Теплоэнергоцентраль нагревает теплоноситель за счёт тепловой энергии, которую вырабатывает пар от воды в паровых турбинах.

С помощью теплообменника уже нагретая вода передаёт тепло холодной воде. В котельных тепловую энергию добывают от горячей воды.

Считается, что одна ТЭЦ способна заменить несколько котельных, но и последние тоже пока остаются востребованными.

Теплосети

Представляют собой систему соединённых между собой трубопроводов для передачи тепла к жилым объектам. Сети теплоснабжения могут находиться как под землёй, так и над ней, при этом обязательно должны быть соблюдены меры теплоизоляции и в том, и в другом случае.

Потребитель тепла

Это оборудование для получения и распределения тепла по всему объекту.

В основе принципа работы центральной отопительной системы — принцип циркуляции горячей воды (или пара) по трубам подачи и обратки, которые могут быть с верхним или нижним розливом. Обе указанные трубы можно расположить в подвале дома, а можно трубу подачи воды установить на чердаке или специально оборудованном техническом этаже, а обратки — в подвале.

Центральная система – отопление

Центральные системы отопления в сравнении с местными имеют следующие преимущества: высокий коэффициент полезного действия; возможность эффективного сжигания низкосортных видов топлива; сокращение эксплуатационных затрат.

Центральная система отопления должна Обеспечивать возможность регулирования подачи тепла в помещения, различные по тепловому режиму, тепловыделению и влажности воздуха.

Центральные системы отопления – это системы, р которых тепло сообщается теплоносителю централизованно в водогрейном или паровом котле, калорифере, теплообменном аппарате с последующей транспортировкой теплоносителя к местам потребления по трубопроводам.

Схема центральной системы водяного отопления.| Комнатная отопительная печь.

Центральные системы отопления подразделяются по следующим показателям: теплоносителю, начальной его температуре и давлению, а также по способам его перемещения и передачи тепла от наружной поверхности нагревательных приборов в отапливаемые помещения.

Центральная система отопления может быть районной, когда группа зданий отапливается из центральной котельной или центрального теплового пункта.

Центральная система отопления обслуживает один или несколько цехов путем передачи тепла по трубопроводам от одного центра образования тепловой энергии – генератора. По видам теплоносителя различают системы водяного, парового и воздушного отопления.

Центральная система отопления ( I, II и III классы) обеспечивает отопление одного или нескольких зданий путем передачи тепла по трубопроводам. При устройстве центрального отопления необходим правильный выбор теплоносителя и приборов отопления с учетом категории пожароопасности производства. Наиболее безопасными теплоносителями являются вода и пар низкого давления. Паровое отопление высокого давления создает на обогревающих гранях отопительных приборов температуру до 150 С, что увеличивает пожарную опасность. Трубопроводы этой системы отопления закладываются в специальные металлические гильзы и надежно изолируются при проходе через сгораемые конструкции; увеличивается воздушная прослойка между стеной, полом и отопительными приборами; приборы отопления делаются гладкими во избежание накапливания пыли.

Центральные системы отопления представляют значительно меньшую пожарную опасность, чем местное отопление. Пожарная опасность центрального парового и водяного отопления характеризуется температурой нагрева трубопроводов, батарей ( радиаторов) и главным образом наличием котла с огневой топкой и дымовой трубой.

Центральная система отопления называется районной, когда группа зданий отапливается из отдельно стоящей центральной тепловой станции.

Система горячего водоснабжения с естественной циркуляцией.

Центральные системы отопления, применяемые для отопления жилых, общественных и промышленных зданий, подразделяются на воздушные, паровые и водяные. Воздушное отопление ( теплоноситель – воздух) получило широкое распространение в производственных зданиях с использованием крупных калориферно – Беитиляшгонных агрегатов для подачи нагретого воздуха сосредоточенными струями со значительной скоростью движения воздуха. В гражданских зданиях воздушное отопление применяют для отопления лестничных клеток.

Центральные системы отопления зданий и особенно районные системы теплоснабжения и теплоэлектроцентрали ( ТЭЦ) обеспечивают значительную экономию топлива.

Принципиальная схема системы отопления.

О централизованной системе отопления и схемах его реализации

ЦСО (центральная система отопления многоэтажного дома) никогда не отличалась особой эффективностью – по пути к потребителю и сейчас теряется до 30% тепла, которое потребителем же и оплачивается. Поэтому многие владельца квартир отказываются от ЦСО в пользу автономной системы ввиду ее бо́льшей эффективности и экономичности. Но как работает централизованный обогрев квартир, и можно ли его улучшить?

Система разводки труб по дому схематично очень сложная, плюс подвод труб в жилой дом, и распределение тепла по районам. Только в одном отдельно взятом доме в схему включаются сотни вентилей, кранов, сливов, фитингов, распределителей и фланцев, которые работают на центральное оборудование – элеваторный узел, регулирующий раздачу тепла по дому.
Элеваторный узел

Схемы подачи теплоносителя в отдельную квартиру с элеваторного узла бывают разными. Так, схема с нижним разливом использует принцип подачи теплоносителя по направлению снизу вверх. Те, кто живет в «брежневках», «хрущевках» и «сталинках», знают, как это работает.

В многоэтажном доме с такой схемой подачи теплоносителя подающая и обратная трубы монтируются по периметру дома, начиная с подвала, и выполняют роль перемычек между тепловыми магистралями. Такая схема представляет собой замкнутый цикл с началом и окончанием в подвале дома. Верхняя точка этой трубной разводки – самая высокая квартиры (квартиры) в доме.
Общедомовой узел учета тепловой энергии

Главный недостаток, от которого эта система отопления в многоквартирном доме так и не избавилась – обязательный спуск воздуха в самой верхней точке разводки при запуске системы. Для этого используют краны Маевского или обычные вентили. Если воздух не спустить, то воздушная пробка обязательно перекроет систему в какой-то произвольной точке, закрыв обогрев всему дому.
Еще один минус схемы с нижним разливом – половина дома обогревается более горячими батареями (от трубы подачи теплоносителя), а вторая половина жильцов получает несколько охлажденный теплоноситель (бо́льшей частью – уже от обратки), и с этим ничего не поделаешь. Температурная разница особо заметна на нижних этажах дома.

Схема отопления с нижним разливом

Верхний розлив используется для более высоких домов, начиная с девятиэтажных зданий. Труба подачи теплоносителя не заходит в квартиры, а проводится на технический этаж – самый верхний, сразу после последнего жилого. На этом этаже размещается расширительная емкость, воздушный клапан и задвижки, при помощи которых отключаются нужные стояки в случае необходимости – ремонта или аварии. При организации схемы с верхним розливом тепло распределяется по квартирам равномернее, и раздача не зависит от того, на каком этаже и в каком подъезда находится квартира. Такая система отопления в многоквартирном доме схема которой представлена на рисунке ниже, является оптимальной для высотных домов.

Недостаток схемы один: после транспортировки по всем этажам многоквартирного многоэтажного дома теплоноситель до последней ветки раздачи тепла доходит остывшим, и увеличить теплоотдачу в квартире можно только увеличением количества секций в радиаторах по всей квартире.
Схема отопления с нижним разливом

Регламент предоставления услуг центрального отопления многоквартирного дома оговаривает предельные значения температуры в квартире: во время отопительного сезона температура в жилых помещениях не должна быть меньше +20С, а в ванной или в совмещенном санузле +25С. Для кухни температурные порог меньше – до +18С, так как она практически всегда отапливается дополнительно – печью (газовой или электрической) для приготовления пищи.

Температурный график

Специалисты, работающие в этой сфере, утверждают, что центральное отопление в многоквартирном доме изживает себя, и наступает эра мини-котельных и автономных систем отопления. Но, пока это произойдет, приходится выбирать.

Устройство централизованной системы отопления и принцип работы ее узлов в многоквартирном доме

Понятно, что для обеспечения теплом многоквартирного дома его нужно подключить к теплосети, идущей от котельной или ТЭЦ. Для этих целей в ведущих к зданию трубах устанавливают входные задвижки, от которых запитан один или два тепловых узла.

После задвижек, как правило, устанавливаются грязевики, предназначенные для осаждения образующихся в трубопроводе при длительном контакте с горячей водой окислов и солей металлов. К слову, эти устройства позволяют продлить срок безремонтной работы системы отопления.

Далее в домовом контуре расположены врезки горячего водоснабжения: одна на подаче, вторая на обратке. Как известно, центральное отопление функционирует на перегретой воде (температура теплоносителя с ТЭЦ составляет 130-150 0С, а чтобы жидкость не превращалась в пар, в системе создается давление 6-10 кгс). Поэтому в холодный период года ГВС подключается с обратки, где температура воды не превышает обычно 70 0С. В летний период, когда температура теплоносителя в теплосети относительно низкая, горячее водоснабжение подключается с подачи.

После задвижек ГВС находится самый главный узел системы – элеватор отопления, основное предназначение которого заключается в охлаждении перегретой (поступающей с ТЭЦ) воды до нормативных показателей, необходимых для подачи непосредственно к отопительным приборам многоквартирного дома.

Это устройство состоит из стального корпуса, в котором расположено сопло, из которого поступающая с теплоэнергоцентрали вода выходит с пониженным давлением и высокой скоростью. В результате этого создается разрежение, вызывающее подсос теплоносителя из обратки в элеватор, где и происходит смешивание воды, т.е. изменение ее температуры.

Рисунок 6 – Устройство элеватора отопления

За элеватором обычно расположены задвижки на отопление подъездов или многоквартирного дома в целом.

Далее центральное отопление предусматривает монтаж так называемых сбросов, представляющих собой вентили для перепускания или осушения системы. Иногда их соединяют с трубопроводом холодного водоснабжения с целью заполнения радиаторов водой в летний период.

В последние годы в соответствии с требованиями по обязательной установке приборов учета, на вводе в подъезды или дом устанавливаются теплосчетчики.

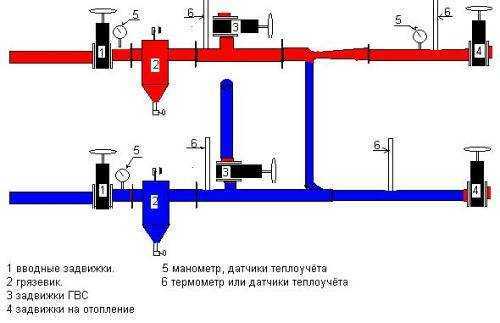

Рисунок 7 – Схема устройства теплового узла центральной системы отопления

Стояки и розливы централизованной системы отопления

Схема организации циркуляции воды в системе многоквартирного дома представляет собой, как правило, однотрубный вариант подачи теплоносителя с верхним или нижним розливом. При этом трубы подачи и обратки могут разводиться либо обе в подвале, либо подача на чердаке или техэтаже, а обратка в подвале.

Стояки, в свою очередь, бывают с:

попутным движением теплоносителя;
движением воды верху вниз;
встречным движением снизу вверх.

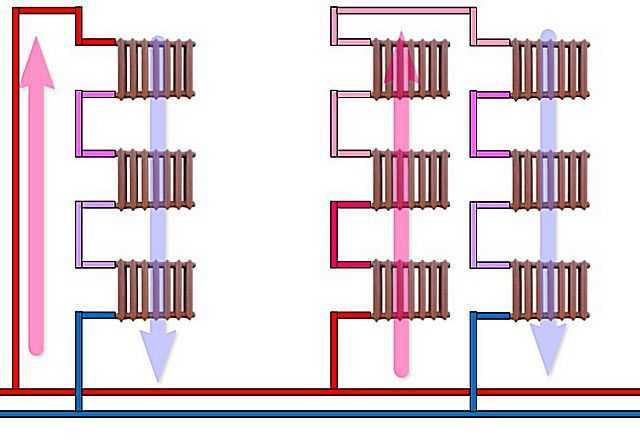

При использовании схемы с нижним розливом каждая пара стояков соединяется посредством перемычек, которая может располагаться либо в квартирах на последнем этаже, либо на чердаке. При этом в верхней точке перемычки обязательно должен быть смонтирован воздухоотводчик (воздушник).

Основным недостатком этого варианта является завоздушивание системы после каждого сброса воды, что требует стравления воздуха из каждой перемычки.

Рисунок 8 – Возможные схемы центральной системы отопления с нижним розливом

Система отопления с верхним розливом предусматривает установку на техэтаже многоэтажного дома расширительного бака с вентилем-воздухоотводчиком, а также отдельные вентили, позволяющие отсекать каждый стояк.

Правильный уклон при прокладке розлива обеспечивает при открытии воздушников полный слив воды из системы за очень короткое время. Но такой вариант имеет ряд особенностей, которые необходимо учитывать при проектировании.

Температура отопительных приборов уменьшается по мере движения теплоносителя вниз. Понятно, что на нижних этажах она будет значительно ниже, чем на верхних, что обычно компенсируется увеличением количества секций радиаторов или площади конвекторов.
Процесс запуска отопления довольно прост. Для этого требуется заполнить систему, открыть имеющиеся домовые задвижки и на короткое время воздушник на расширительном баке. После этого центральное отопление и вся система начинают функционировать в полной мере.
Сброс теплоносителя из конкретного стояка, наоборот, имеет некоторые сложности. Для этого требуется сначала найти и перекрыть нужный стояк на техэтаже многоэтажного дома, затем найти и отключить его вентиль в подвале, и только после этого можно будет открыть сбросник.

Рисунок 9 – Схема однотрубной системы отопления с верхним розливом

Двухтрубная система

По названию этой схемы можно понять, что подача в стояках осуществляется по одному трубопроводу, а охлажденная вода отводится по другому. Тепло в этом случае поступает более равномерно, поскольку температура подачи на всех батареях одинакова. Однако установка второго стояка увеличивает расход труб для монтажа почти в два раза, по сравнении с однотрубной циркуляцией. Именно поэтому в советские времена двухтрубные разводки повсеместного применения не получили.

Эксплуатационная практика показала, что и применение двух труб не является идеальными и не решает полностью проблемы правильного распределения тепла. Гидравлическое распределение потоков дает первым походу воды приборам явное преимущество и запускает в них больше теплоносителя. В результате нижние этажи обогреваются более качественно, а верхние хуже. Выполнение принудительной регулировки никакого эффекта на практике не дает. Через некоторое время жильцы самостоятельно вернут все в исходное состояние.

Классификация систем теплоснабжения МКД по расположению источника тепла

По месту расположения источника тепловой энергии системы теплоснабжения делятся на

· Централизованные;

· Местные децентрализованные;

· Индивидуальные децентрализованные.

Централизованные системы теплоснабжения

В подобных системах теплоснабжения источником тепла могут быть:

· ТЭЦ (теплоэнергоцентрали);

· Котельные, работающие для одного или нескольких зданий.

Рис. 1. Принципиальная схема централизованной системы теплоснабжения

Контроль потребленной тепловой энергии в централизованной системе теплоснабжения производится с помощью узла учёта, который установлен на границе балансовой принадлежности тепловой сети. Часто для МКД граница расположена на вводе сети в дом.

Централизованная система теплоснабжения включает в себя:

· Трубопроводы отопления и ГВС (полимерные или металлические);

· Запорную и запорно-регулирующую арматуры;

· Отопительные приборы: радиаторы, конвекторы, регистры;

· Теплоизоляцию трубопроводов;

· Фильтры, грязевики, манометры, термометры;

· Узлы управления системой отопления и ГВС;

· Теплообменное оборудование;

· Насосное оборудование;

· Расширительные баки необходимого объема;

· Предохранительные клапаны;

· Различные датчики;

· Узел учета тепловой энергии;

· Систему подпитки и очистки воды;

· Щиты автоматики и электрические щиты.

Местные децентрализованные системы теплоснабжения

В данном типе систем теплоснабжение каждого здания происходит от отдельного источника – котельной.

Рис. 2. Принципиальная схема местной децентрализованная система теплоснабжения

В местной децентрализованной системе теплоснабжения узел учета на вводе в дом не устанавливается. Вместо него устанавливают узел учета потребленного газа на весь дом целиком.

Такая система состоит из двух частей:

· Инженерной системы здания (систем отопления и ГВС);

· Оборудования в котельной.

В состав инженерной системы дома входят:

· Трубопроводы отопления и горячего водоснабжения;

· Запорная и запорно-регулирующая арматуры;

· Отопительные приборы: радиаторы, конвекторы, регистры;

· Теплоизоляция трубопроводов;

· Фильтры, гидрострелки, грязевики, манометры, термометры;

· Узлы управления системой отопления и ГВС;

· Теплообменное оборудование;

· Насосное оборудование.

В состав оборудования котельной входят:

· Котел или группа котлов;

· Дымоход;

· Насосное оборудование;

· Расширительные баки необходимого объема;

· Предохранительные клапаны;

· Контрольно-измерительные приборы: манометры, термометры;

· Различные датчики;

· Узел учета газа;

· Система подпитки и очистки воды;

· Щиты автоматики и электрические щиты;

· Газовые трубопроводы и оборудование;

· Системы сигнализации и защиты.

Индивидуальные децентрализованные системы теплоснабжения

В индивидуальных децентрализованных системах теплоснабжения помещения или группа помещений (квартир) снабжаются теплом от отдельного источника – чаще всего котла. При этом узел учета потребленного газа устанавливается в каждой квартире.

Рис. 3. Принципиальная схема индивидуальной децентрализованной системы теплоснабжения

Индивидуальная децентрализованная система теплоснабжения состоит из:

· Настенного котла (газового или электрического);

· Полимерных (из полипропилена или металлопластика) или стальных трубопроводов;

· Отопительных приборов (радиаторов, конвекторов, регистров) с запорно-регулирующей арматурой;

· Теплоизоляции.

Установка счетчика на отопление

Многих не устраивает уплата за тепло по среднему тарифу исходя из норм потребления. В связи с этим некоторые предпочитают установить теплосчетчик и платить только за полученное тепло.

Конструктивные особенности отопительных систем, в частности, массово распространенная вертикальная разводка, не позволяют делать поквартирный учет потребленного тепла, будь это хоть открытая, хоть закрытая система отопления многоэтажки.

Единственный выход – подомовой учет. В таком случае порядок действий будет следующим:

Управляющая организация разрабатывает технические условия на установку.
ЖЭУ или жильцы самостоятельно приобретают теплосчетчик.
На основании документов на счетчик разрабатывается проект его установки и согласовывается с теплоснабжающей организацией.
Осуществляется монтаж прибора учета, представитель теплоснабжения опломбирует счетчик, составляет соответствующий акт.

Факторы, влияющие на эффективность радиатора

Главные требования к системе отопления – это, безусловно, ее эффективность и экономичность. Поэтому к ее проектированию необходимо подходить вдумчиво, чтобы не упустить всевозможные тонкости и особенности конкретного жилого помещения. Если вы не обладаете достаточными навыками для создания грамотного проекта, лучше доверить это работу специалистам, которые уже зарекомендовали себя и имеют положительные отзывы от клиентов. Полагаться на советы знакомых, рекомендующих те или иные способы подключения радиаторов, не стоит, поскольку в каждом конкретном случае исходные условия будут разные. Проще говоря – что подходит одному, не обязательно подойдет другому.

Тем не менее, если вы все же хотите заниматься подводкой труб к радиаторам отопления самостоятельно, обратите внимание на следующие факторы:

размер радиаторов и их тепловая мощность;
размещение отопительных приборов внутри дома;
схема подключения.

Современному потребителю на выбор представлены самые различные модели отопительных приборов – это и навесные радиаторы из различных материалов, и плинтусные или напольные конвекторы. Различие между ними состоит не только в размерах и внешнем виде, но и способах подводки, а также степени теплоотдачи. Все эти факторы повлияют на выбор вариантов подключения радиаторов отопления.

В зависимости от размера отапливаемого помещения, наличия или отсутствия утепляющего слоя на внешних стенах здания, мощности, а также рекомендованного производителем радиаторов типа подключения, будет разниться количество и габариты таких приборов.

Чтобы направить тепловую энергию от радиатора внутрь комнаты, желательно прикрепить специальный отражающий экран между прибором и стеной. Такой экран можно сделать из любого отражающего тепло фольгированного материала – например, пенофола, изоспана или любого другого.

Перед тем, как подсоединить батарею отопления к системе отопления, обратите внимание на некоторые особенности ее установки:

в пределах одного жилого помещения уровень размещения всех батарей должен быть одинаковым;
ребра на конвекторах должны быть направлены вертикально;
середина радиатора должна совпадать с центральной точкой окна или может быть смещена на 2 см вправо или влево;
общая длина батареи должна составлять от 75 % ширины оконного проема;
отступ от подоконника до радиатора должен быть не менее 5 см, а между прибором и полом должно быть не менее 6 см зазора. Лучше всего оставлять 10-12 см.

Нередки случаи, когда владельцы квартир занимаются сборкой и подключением отопительной системы, следуя рекомендациям знакомых. При этом результат оказывается намного хуже ожидаемого. Это значит, что в процессе монтажа были допущены ошибки, мощности приборов недостаточно для отопления конкретного помещения, либо схема подключения труб отопления к батареям нецелесообразна для данного дома.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

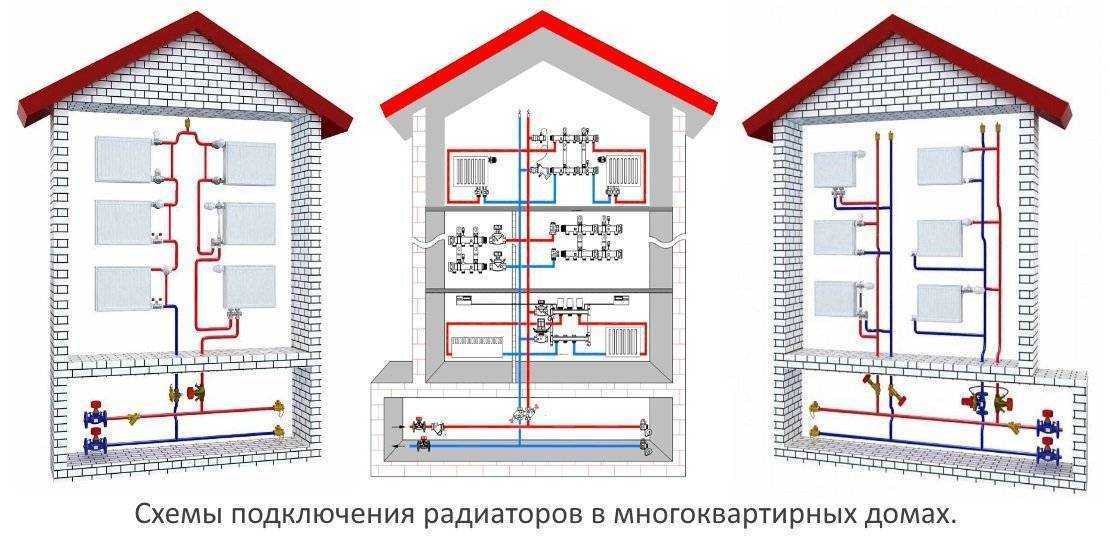

Основные схемы отопления в многоквартирных домах:

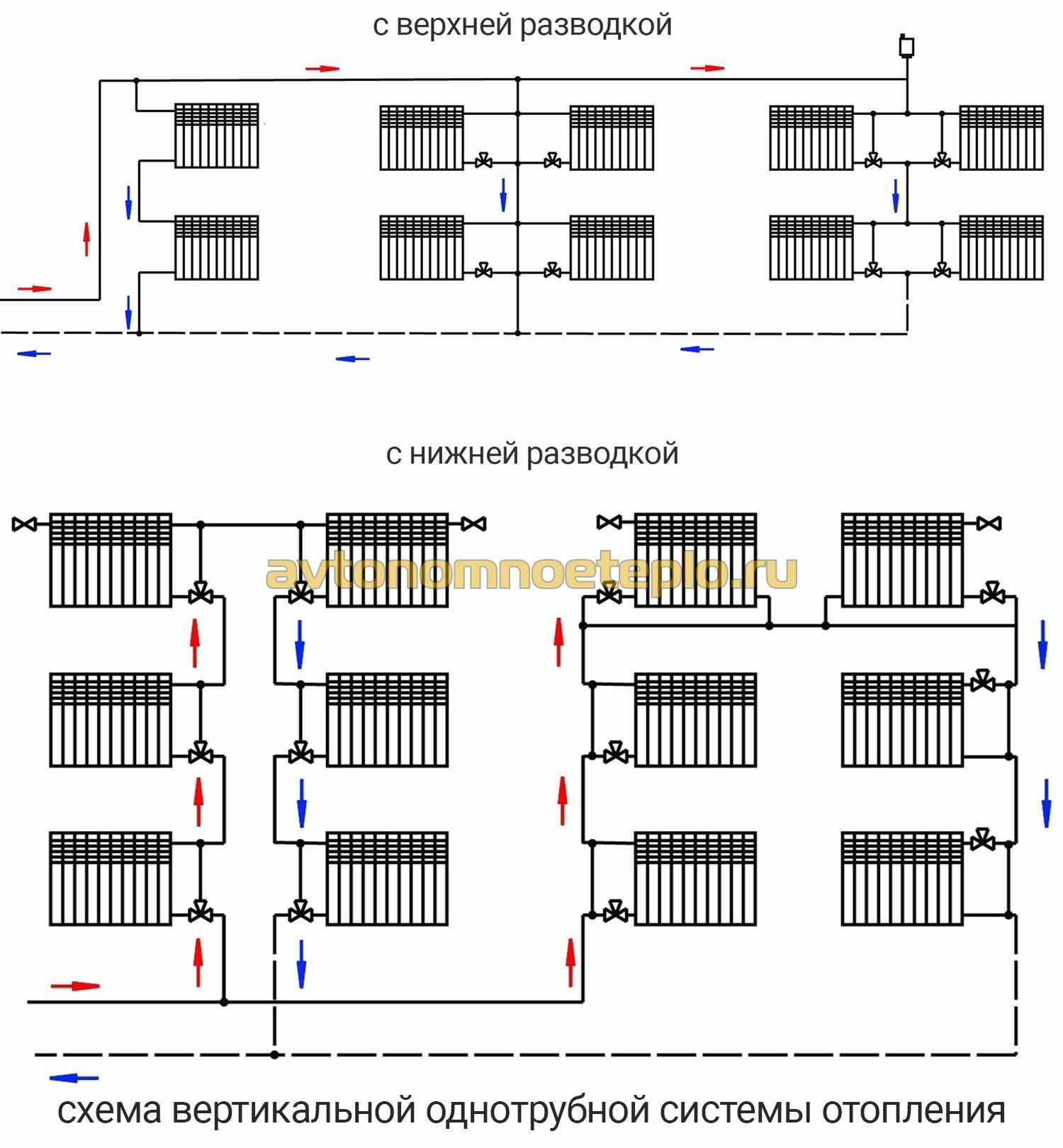

Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
«Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу
