Перегорает терморегулятор тёплого пола

Последовательность монтажа

Прежде чем устанавливать регулятор, непременно ознакомьтесь с прилагаемой технической документацией. Термостат лучше всего монтировать рядом с розетками на высоте от пола 60–100 см. Перед установочными работами отключите электричество в домашней сети.

Напрямую

Чтобы установить термодатчик подобным методом, регулятор и нагревающий кабель соединяют напрямую. При таком типе подключения сам греющий элемент идет в одной связке с термостатом.

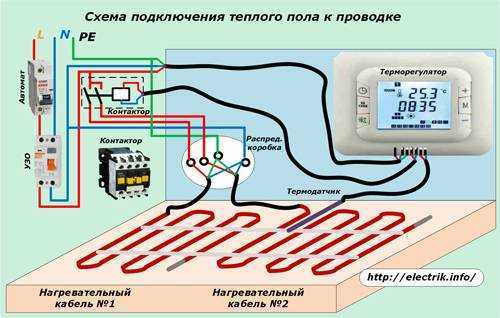

С применением распаечной коробки

Эту деталь используют в качестве промежуточной между термоустройством и нагревающим элементом. Схема подсоединения такая: от регулятора до распаечного блока протягивается один кабель, а к нагревающему проводу – другой.

Для того чтобы смонтировать регулятор потребуется: гофротрубка, отвертка, крепежные винты, монтажная коробка, уровень, индикатор.

Пошаговая инструкция по установке:

1. В стенке вырезается отверстие под коробку для монтажа термоустройства. Ниже проделывается штроба для протяжки электропроводов. Коробка ставится на нужное место.
2. Выполняется протяжка электропроводки. Кабель питания и элемент термодатчика подсоединяются к распаечной коробке.
3. Электропровода подключаются к термостату, после чего он монтируется в коробку и крепится.
4. Основные системные узлы подсоединяются соответственно техдокументации к изделию.
5. По окончанию устанавливается по уровню лицевая панель и крепится посредством винтов.

Постоянная эксплуатация системы обогрева должна начинаться не ранее чем через 3–4 недели после заливки стяжки. А если выбрали плитку – после ее укладки. Под действием тепла стяжка может просто полопаться.

Датчик температуры теплого пола: забыли установить, неисправен, установлен неправильно, невозможно извлечь для замены

Датчик температуры теплого пола является одной из важнейших частей системы теплого пола. Как правило, датчик устанавливается в изолированной гофрированной трубке между петлями греющего кабеля в области обогрева. Датчик реагирует на изменение температуры теплого пола, сообщая эту информацию терморегулятору.

Но что делать, если кафельная плитка уже положена, а датчик установлен неправильно, он не работает и его не поменять, или датчик вообще отсутствует, т.к. его просто забыли установить? О том, что можно сделать, чтобы не ломать плитку и не перестилать весь пол, мы расскажем в этой статье.

Для начала расскажем о наиболее частых проблемах с датчиками теплого пола, которые на первый взгляд могут показаться кажутся неразрешимыми.

Проблема 1. Теплый пол отлично работал, пока выносной датчик температуры пола не вышел из строя. Как диагностировать выход датчика из строя можно узнать в нашей статье Как проверить теплый пол: измерение сопротивления датчика температуры. При попытке заменить датчик обнаружилось, что его вытащить невозможно, т.к. датчик оказался просто замурован в полу или втиснут в ту же трубу, что и холодный конец греющего кабеля.

Проблема 2. Теплый пол греет плохо, т.к. терморегулятор отключает его раньше, чем пол успевает нагреться до комфортной температуры. Вероятно, датчик и тут установлен неправильно и лежит слишком близко к греющему кабелю.

Проблема 3. Датчик температуры вообще забыли установить, а плиточник уже уложил плитку.

Можно ли что-то сделать во всех этих случаях, которые, к сожалению, случаются достаточно часто, не прибегая к переделке всего пола? Ниже приведем пару возможных решений этих проблем. Для выбора оптимального рекомендуем вам обратиться к нашим специалистам. Узнайте стоимость замены терморегулятора и посмотрите отзывы и фото ремонтов в разделе Ремонт теплых полов.

Решение 1. Применение терморегулятора в режиме контроля температуры воздуха или в режиме регулятора мощности.

Наиболее простым решением будет использование терморегулятора со встроенным датчиком температуры воздуха, который будет выключать греющий кабель, когда воздух прогреется до установленной температуры. Если у вас именно такой терморегулятор и такой режим работы вам подходит, вам повезло! Но что делать, если хочется использовать теплый пол не для обогрева помещения, а только для подогрева пола до комфортной температуры? В этом случае производители систем теплого пола рекомендуют использовать терморегуляторы с т.н. режимом регулятора мощности. Желаемая мощность выставляется в пределах 0-100% (наиболее комфортное значение можно подобрать опытным путем). Термостат будет работать в этом режиме как таймер. Например, при выставлении 80%, в течение 10 минут он будет подавать питание на греющий кабель 8 минут, а 2 минуты нет.

Программируемый термостат OCD4 (OJ Electronics, Дания) может работать в обоих этих режимах и рекомендуется к покупке, если данное решение вам подходит.

Если необходимо более бюджетное решение, рекомендуем обратить внимание на простой, но стильный и современный термостат terneo s (DS Electronics) с сенсорным управлением и terneo st (DS Electronics) с механическим управлением, которые в случае отсутствия датчика температуры автоматически работают в режиме таймера (регулировки нагрузки), описанном выше. Решение 2

Применение терморегулятора, поддерживающего различные типы датчиков

Решение 2. Применение терморегулятора, поддерживающего различные типы датчиков.

Это решение подходит вам в случае, если вышел из строя термостат, а датчик температуры исправен. Некоторые модели терморегуляторов, например программируемый термостат с WiFi terneo sx или программируемый терморегулятор terneo pro, поддерживают различные типы датчиков сторонних производителей. Подробней о том, как проверить исправность датчика, можно узнать в статье Как проверить теплый пол: измерение сопротивления датчика температуры.

У вас сломался теплый пол? Мы починим! Укажите контактные данные в форме обратной связи или позвоните по тел. 309-7-123 с 9:30 до 21:30 в любой день, без выходных!

Проверка при возникновении неисправности

В процессе монтажа или дальнейшей эксплуатации теплого пола, как и с любым другими приборами, могут возникнуть неисправности. Пользователь может вызвать мастера для устранения проблемы или самостоятельно заняться ремонтом. В целом никаких особых сложностей возникнуть не должно. Однако методы диагностики и причины возникновения неисправностей для разного вида систем могут отличаться.

Диагностика неисправностей водяного теплого пола

Первым делом проверяют давление в контуре теплого пола

Когда в доме установлен водяной теплый пол, который подключен к центральному или автономному отоплению, причин отсутствия нагрева может быть несколько. Диагностика системы производится при полном ее включении.

При отсутствии нагрева во всем доме неисправен гидравлический насос или засорился фильтр. Возможно, недостаточно воды в распределительном баке или не работает водонагревательный котел. Первым делом проверяется именно уровень жидкости в расширительной емкости, т.к. в 20% случаев это является причиной неисправности.

Если не нагревается какая-то часть теплого пола, например, одна комната, вероятнее всего неисправен змеевик или засорился фильтр.

Когда воды достаточно, фильтры очищены от загрязнений, но проблема с нагревом сохраняется, следует проверить, нет ли воздушной пробки. Для этого осуществляется прокачка. Открывается воздушный клапан, вода постепенно выдавливает воздух из расширительного бака. Как только воздух полностью выйдет, жидкость начнет капать из воздушного клапана. Далее клапан плотно закрывается, система заново наполняется водой.

Из-за поломки циркуляционного насоса жидкость не будет поступать в контур

Также причиной может быть некорректная работа циркуляционного насоса. Он должен работать ровно, без посторонних шумов и вибраций. Если это не так, насос следует заменить.

Будет нелишним проверить давление в системе. Для этого после насоса устанавливается манометр. В нормальном состоянии он должен показывать 0,5 бар. Причиной низкого давления служит протечка в трубе. В этом случае требуется определить место и произвести вскрытие проблемного участка для его ремонта.

Диагностика неисправностей электрического теплого пола

Если кабель отключается на щитке, это говорит о коротком замыкании

Для начала стоит убедиться, что в доме присутствует электричество и оно подается на термостат. Проверяется свечение лампочки или панели индикации на приборе. Далее нужно проверить настройки температуры. Если здесь все в норме, проверяют дальше.

• Отсутствует нагрев по всей площади. При подключении теплого пола к сети автомат в щитке отключается защитой, это свидетельствует о коротком замыкании кабеля. Для определения места повреждения отключается напряжение, питающие провода отключаются от термостата. Нужно прозвонить отрезок между щитком и регулятором. Мультиметр показывает нулевое сопротивление – проводка в этом месте повреждена. В противном случае поиск продолжается. Греющий кабель отсоединяется от термостата, нужно измерить сопротивление на его входе. Если здесь обнаружено замыкание, повреждение находится внутри регулятора, и он подлежит замене. Если КЗ нет, остается только сам греющий кабель. Измеряется сопротивление между его жилами. Если показания на экране прибора стремятся к бесконечности, это свидетельствует о разрыве кабеля.
• Не регулируется температура. Если элементы теплого пола прогреваются по всей площади, но не реагируют на изменение значений на термостате, значит некорректно функционирует регулятор либо неисправен датчик температуры. В первом случае терморегулятор подлежит замене. Во втором – провода температурного датчика отсоединяются от регулятора и между ними производится замер сопротивления. Значение должно совпадать с данными из документации производителя. Если значения не совпадают, напольное покрытие снимается, датчик заменяется на новый.
• Не нагреваются отдельные участки. Проверку равномерности нагрева производят при помощи тепловизора. При неравномерном нагреве нужно проверить величину потребляемой мощности. Если она меньше заявленной производителем, произошел обрыв нагревательного кабеля и часть элементов осталась обесточенной. Система потребляет повышенную мощность – между отдельными элементами кабеля произошло короткое замыкание. При таком варианте часть нагревателей не функционирует, а другая часть потребляет завышенное количество электроэнергии.

Как проверить и заменить терморегулятор и датчик температуры теплого пола

Одной из пожалуй наиболее частых причин поломки электрических теплых полов является выход из строя устройств их управления – терморегуляторов (они же термостаты) и их датчиков. Напомним, что термостат – это устройство управления с корпусом, электроникой, управлением и индикацией работы. Терморегулятор располагается на стене или в электрическом щите, а датчик – терморезистор с удлиняющим проводом, который должен находиться в зоне обогрева. В России можно встретить, без преувеличения, десятки и даже сотни типов подобных устройств. Что же делать, если теплый пол перестал работать, и вы подозреваете терморегулятор? О том, как проверить и при необходимости заменить терморегулятор, мы расскажем в этой статье.

При любой диагностике теплого пола первая задача – это снять лицевую панель терморегулятора, чтобы получить доступ к выходным клеммам и датчику. Чтобы не сломать термостат, а это весьма вероятно, если действовать «наудачу» и без предварительной подготовки и документации, мы рекомендуем сначала выяснить, как именно снимается эта панель, изучив руководство по эксплуатации.

Все предварительные процедуры должны производиться при отключенном питании.

Зачастую крепежный винт находится у электромеханических термостатов под колесиком регулировки температуры. Колесико необходимо аккуратно поддеть с двух сторон. У некоторых термостатов эта нехитрая процедура при излишней торопливости приводит к поломке штыря к которому оно крепится. У многих моделей термостатов с одной или двух сторон есть защелки, на которые для открывания необходимо надавливать. При длительной защелки часто ссыхаются и, иногда ломаются.

Если термостат находится в одном блоке с розетками и выключателями, необходимо также снять общую рамку, для чего может потребоваться сначала снять крышки, розетки и клавиши выключателя.

Панели современных термостатов предназначены для монтажа в стандартные установочные коробки и крепления из стандартным способом – двумя саморезами или винтами. В то же время некоторые мастера крепят термостаты с помощью силикона, различных суперпрочных клеев и даже гвоздей. Задача снять такой термостат со стены, не разрушив вокруг стену, бывает, порой, весьма сложной.

Термостаты, устанавливаемые в электрические щиты, как правило, крепятся на так называемую DIN-рейку, аналогично тому как крепятся современные электрические автоматические выключатели. Для их снятия необходимо просто оттянуть защелку (снизу или сверху), которую желательно не сломать.

Проверка напряжения питания и напряжения на выходных клеммах

После снятия панели производится проверка питающего напряжения тестером. Если питания нет, начинаем искать причину. Это может быть невключение автомата, через который питается термостат, отсутствие контакта на клеммах, повреждение провода на линии. Питание термостата может осуществляться и проходным способом – т.е. через соседний термостат, розетку и пр. При наличии питания проверяется напряжение на выходных клеммах с которых оно подается на греющий кабель. Наличие свечения индикатора нагрева в электромеханических термостатах или значок нагрева на программируемых не всегда означают, что питание на греющий кабель действительно подано. Если его нет при включенном термостате – значит неисправен либо он, либо датчик.

Монтаж нагревательных секций

Сперва нужно вернуться к составленному ранее плану укладки нагревательного кабеля, внимательно изучить такие детали как порядок и шаг укладки.

Перед тем как разматывать кабель нужно проверить его сопротивление.

Величина измеренного сопротивления записывается в гарантийный талон. Она должна совпадать с той, которая указана на этикетке кабельной муфты. Допустимое несоответствие ± 10%.

Холодный конец двухжильного нагревательного кабеля просовывается в гофру и устанавливается в изначально подготовленную штробу. Соединительная муфта и начало кабеля закрепляют на полу к монтажной ленте и с этого места начинается укладка кабеля. Причем соединительная муфта должна располагаться на полу таким образом, чтобы она была полностью залита бетонной стяжкой.

В процессе укладки нужно следить за тем, чтобы линии кабеля не соприкасались и не перекрещивались, а также строго соблюдать постоянный шаг укладки на протяжении всей площади обогрева. В местах, где требуется изгиб кабеля, радиус изгиба не должен быть меньше 5 см.

Концевая муфта двухжильного нагревательного кабеля фиксируется на монтажной ленте с таким же условием что и соединительная – должна полностью покрываться бетонной стяжкой. В случае если для монтажа кабельной системы обогрева используется одножильный нагревательный кабель, то составляя схему укладки нужно учитывать, что к терморегулятору будут подключаться оба конца кабеля.

Проверка при возникновении неисправности

В ходе эксплуатации теплого пола могут возникнуть отклонения от нормального режима работы. Рассмотрим основные проявления нарушений функционирования системы.

Отсутствие нагрева по всей площади пола

В этом случае проверку на обрыв нужно начать с «головы», то есть, убедиться, что на систему подается электропитание. Если индикатор наличия напряжения сети не горит, нужно проверить автомат на щитке. После этого можно проверить, поступает ли напряжение на вход регулятора температуры. Наличие напряжения на входе и отсутствие его на выходе говорит о неисправности в самом терморегуляторе. Причина может быть либо собственно в регуляторе, либо в датчике температуры, который можно проверить, измерив его сопротивление. Если подать напряжение на теплый пол напрямую, без терморегулятора, можно протестировать на исправность кабель.

Может возникнуть ситуация, когда автомат в щитке, питающий теплый пол, отключается защитой. Это указывает на наличие короткого замыкания. Для локализации замыкания, производим проверку сопротивления между фазным и нулевым проводами, питающими теплый пол. Перед тем, как прозвонить кабель, снимаем напряжение. Отсоединяем питающие провода от регулятора температуры. Замеряем сопротивление «фаза – ноль» на участке от щитка до терморегулятора. Если прибор показывает нулевое сопротивление, проводка на этом участке повреждена, если сопротивление велико, продолжаем поиск. Отсоединяем кабель теплого пола от регулятора температуры. Производим замер на вводе регулятора. Если в ходе проверки обнаружено короткое замыкание, значит, повреждение находится внутри терморегулятора. Если нет, остается только сам греющий кабель теплого пола. Проверить это, можно измеряя сопротивление между жилами кабеля. В этом случае без вскрытия поверхности пола не обойтись.

Что делать, когда напряжение поступает на нагревательные элементы, но нагревания не происходит? В этом случае должна быть осуществлена прозвонка кабеля, то есть, проверка на целостность (или на разрыв, если угодно). Установив мультиметр в режим измерения сопротивления, производим замер между жилами кабеля. Величина сопротивления, близкая к бесконечности, указывает на обрыв проводника.

На видео ниже наглядно показывается, как проверить электрический теплый пол мультиметром, замерив сопротивление греющего кабеля:

Температура нагрева теплого пола не регулируется

Если нагревательные элементы по всей площади пола прогреваются, но температура не меняется при изменении уставки, задаваемой регулятором, необходимо проверить систему, определив один из двух возможных вариантов:

• неисправность в цепях регулятора температуры;
• неисправен датчик температуры.

Регулятор температуры в этом случае нужно демонтировать, отсоединив от него все провода и сдать в ремонт. О том, как проверить регулятор температуры теплого пола, показывается на видео:

Если есть подозрения на датчик, следует проверить его сопротивление. Для этого провода датчика отсоединяются от регулятора, и между ними измеряется сопротивление. Заключение об исправности датчика температуры теплого пола можно сделать, если проверить величину его электрического сопротивления и сравнить ее с паспортными данными. В крайнем случае, можно обойтись без мультиметра. Поскольку этот элемент все равно не подлежит ремонту, поступить можно следующим образом. Купить заведомо исправный датчик, и расположив его на нагреваемом полу, подключить к регулятору. Если обеспечить хороший контакт датчика с полом, при исправном регуляторе система должна заработать. После этого можно устанавливать новый датчик на место. Это потребует вскрытия поверхности пола.

Обзор производителей

Изготовлением теплых полов занимается много компаний. Наиболее популярными являются бренды Devi, AEG, Thermo Industri AB. У датчиков каждого производителя есть свои особенности.

Устройства Devi

Регуляторы температуры этого бренда работают с любыми типами нагревательных элементов. Они разделяются на механические и электронные, с обыкновенным либо сенсорным управлением. Кроме этого в линейке регуляторов Devi имеются модели, управляемые дистанционно через смартфоны.

Достоинства устройств этого бренда:

• наличие моделей для установки на улице;
• экономия на работе приборов отопления до 30 процентов;
• доступность управления через Интернет.

Преимуществом является и разнообразие вариантов для решения любых задач.

Регуляторы AEG

Термодатчики германского бренда относятся к премиум-классу. Отличное качество гарантирует долговечность и бесперебойную работу. Но и стоят такие устройства немало.

Ассортиментная линейка широка: от простых базовых устройств до «интеллектуальных» термодатчиков, которые полностью контролируют работу теплого пола и микроклимат в помещении.

Но даже базовые модели обладают многими достоинствами:

• поддерживают температурные показатели на необходимом уровне;
• управляются очень просто – ручным включением и выключением клавиши;
• благодаря удобному управлению подойдут для пожилых людей, не знакомых с программированием.

К устройству может быть подключен внешний таймер для контролирования режима понижения температуры.

Приборы Thermo Industry AB

Подобные терморегуляторы устанавливаются исключительно в помещениях. Способны управлять элементами подогревающего кабеля либо термомата. Разработаны модели, идеально подходящие под паркет или ламинат. Большинство приборов оборудовано интеллектуальными измерителями температуры воздуха.

Применяются для систем антиобледенения, если есть возможность совместить их с терморегулятором в доме. Встроенные датчики интеллектуального подогрева дают возможность снизить потребление электричества, а шведское качество гарантирует долгие годы эксплуатации.

Регулировка температуры водяного теплого пола. 4 способа регулировки температуры теплых полов

Регулировка температуры водяных теплых полов в помещении происходит двумя способами. Первый способ — это регулировка температуры теплоносителя, поступающего в контур теплого пола. Второй способ — это полное прекращение подачи теплоносителя, поступающего в контур теплого пола.

Для регулировки температуры помещения есть несколько способов. Начнем с самого простого. Самый простой способ — это использовать для монтажа системы теплого пола трубы с рабочей температурой до 90-95 градусов.

В этом случае в систему на подачу монтируют насос и обратный клапан, а на обратный коллектор теплого пола монтируют накладной термостат, через который и подключают насос. При этом в теплые полы идет теплоноситель с  высокой температурой. По практике от 70-85 градусов.

При этом температура снимается полом и приходит охлажденная обратка. Как только температура обратки повышается вследствие прогрева помещения, то термостат отключает насос и прекращается подача теплоносителя. Система находиться в режиме ожидания.

Далее полы отдают тепло, температура падает, термостат включает насос и подает в систему новую порцию горячего теплоносителя. Как показала практика, это самая дешевая и надежная система регулировки температуры помещения.

При следующем способе регулировки температуры теплых полов мы в систему теплого пола на подачу монтируем насоса перед ним трехходовой вентиль или смесительный клапан. При таком способе, благодаря трех ходовому вентилю, происходит подмес прохладной обратки к горячей подаче. Происходит так сказать разбавление теплоносителя до нужной температуры.

С трехходовым вентилем регулировка температуры теплых полов происходит вручную или с помощью сервопривода. А смесительные клапаны регулируют температуру по заранее настроенному показателю. При этом трехходовой вентиль Вы можете крутить как хотите. А вот смесительный клапан необходимо настраивать более кропотливо.

трехходовой смесительный вентиль

Ко всему, с помощью смесительного клапана можно смонтировать теплые полы в квартире и подключить к центральной системе отопления без ущерба для соседей.

Следующий способ — это регулировка температуры с помощью смесительного модуля. В этом модуле в одном корпусе собраны все необходимые элементы.  Такие как: трехходовой вентиль, насос, байпас, термометр, термостатическая головка и реле максимальной температуры.

модуль подмеса

Эти модули дороги, но очень эффективны. Но дело в том, что работают такие модули, когда вся система отопления смонтирована по европейскому образцу. При этом в системе отопления поддерживается температура не менее 65 градусов для нагрева горячей воды.

А вот на теплые полы модуль подмеса подает разбавленный теплоноситель по заранее выставленным на нем параметрам. Но у нас зачастую регулировку систем отопления производят именно котлом. Что приводит к некомфортному температурному хаосу.

И последний самый продвинутый способ регулировки температуры теплых полов — это монтаж на распределитель теплого пола сервопривода, а в комнату комнатного термостата.

сервоприводы

Комнатный термостат дает команду сервоприводу, открывая и закрывая его по необходимости. Такая система может работать хоть с самодельным коллектором, хоть с трехходовым вентилем, хоть с модулем подмеса. Цена вопроса — ваши возможности.

Правила монтажа

Терморегулятор подключают на последней стадии монтажа системы теплого пола. Только такой порядок позволит точно рассчитать длину электрокабелей, идущих к прибору от датчиков температуры и нагревательных элементов. Для прокладки проводов в плите делают соответствующие канавки – штробы. В них провода прокладывают к электрическому щиту и к полу.

Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.

При монтаже терморегуляторов важно придерживаться следующих правил:

• Размещать регулировочный прибор лучше на расстоянии от 40 до 170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте. Терморегуляторы со встроенными датчиками устанавливают на высоте 80 см.
• Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
• При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
• Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
• Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
• При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
• При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
• Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
• Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.

Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

Выбор места для монтажа

Для установки сначала нужно определить, где будет установлен терморегулятор. Большая часть современных приборов рассчитана на стандартную стенную коробку диаметром 65 мм

Устанавливаются они в рамку розетки или ставятся отдельно — для монтажа это не столь важно

Запитывать терморегулятор желательно от электрощита с применением автоматической системы защитного отключения. Но возможно использование и подводки к розетке (сеть переменного тока 220 В, 50 Гц)

Для правильной работы критически важно расположение датчиков температуры. Если в приборе есть выносной датчик температуры воздуха, ставить его нужно на высоте не менее 1,5 м от поверхности обогреваемого пола и подальше от источников тепла (например, окна или батареи)

Подключение прибора

Для подключения проводов снимите с терморегулятора переднюю панель, аккуратно разберите управляющий механизм, на простых моделях он представляет собой колесико. Для снятия нужно поддеть элемент отверткой. Давить на корпус нельзя: он может треснуть.

Порядок дальнейших действий:

1. Открутите винт, который закрепляет переднюю панель к самому механизму. Во многих моделях есть специальные пластмассовые защелки, которые удерживают лицевую панель. Для снятия достаточно поджать защелки отверткой, и она отщелкнет.
2. Далее от обозначенной высоты с помощью рулетки измерьте длину от терморегулятора до датчика, который будет в полу.
3. К монтажной коробке протяните электрические провода. Индикатором определите фазный кабель (черный либо коричневый), кабель с рабочим нулем (синий), а также провод для заземления. Напряжение между нулем и фазой должно составлять 220 В.
4. Перед тем как установить терморегулятор теплого пола, между ним и греющим элементом нужно расположить датчик температуры и укрыть его гофротрубой, защищающей от механического воздействия. Провод датчика протяните к корпусу термостата. Специалисты настоятельно рекомендуют следовать инструкции к терморегулятору теплого пола при подключении.
5. После проведенных манипуляций установите крышку прибора на место. Подайте на устройство электроток, чтобы проверить правильность монтажа и готовность к эксплуатации.
6. Выставьте желаемые параметры температуры и запустите систему на сутки в тестовом режиме. Только удостоверившись в отсутствии проблем и в бесперебойной подаче тока в аппарат, можно приступать к финишной отделке.

Современные программируемые термостаты представляют собой электронные приборы со сложным устройством, поэтому их установку и настройку целесообразней будет доверить квалифицированным специалистам. Допущенные во время монтажа ошибки и неправильно выбранные режимы могут приводить к выходу из строя всей системы и повреждать поверхность полов.

Типичные неисправности электронных терморегуляторов

Нарушение контакта проводов в клеммной колодке

Одной из основных причин отказа терморегулятора является плохой контакт при подключении к нему проводов, что и продемонстрировано в примере ремонта. Иногда винты в клеммной колодке вращаются туго, и кажется, что провод зажат достаточно крепко, чего на самом деле не произошло.

Поэтому перед монтажом терморегулятора нужно в обязательном порядке закрутить до упора каждый из винтов клемм и отвернуть обратно, чтобы оценить, с каким усилием нужно затягивать винты при зажиме проводов.

Чтобы исключить попадание изоляции проводов в отверстия клемм нужно ее снимать на достаточную длину.

Отказ датчика температуры

В терморегуляторах предусмотрена проверка исправности терморезистора и информирование в случае его выхода из строя. В простых терморегуляторах начинает мигать индикаторный светодиод, а в дисплейных на экран выводится сообщение об ошибке.

При сообщении об ошибке датчика в первую очередь нужно убедиться в надежности его подключения к терморегулятору. Если подключен надежно, то отсоединить датчик от схемы и мультиметром измерять его сопротивление, которое указано в паспорте или на корпусе прибора.

Если данных нет, то следует исходить из того, что в зависимости от температуры окружающей среды сопротивление терморезистора составляет от 6 до 30 кОм. Дополнительно можно убедиться в исправности датчика температуры, обхватив его рукой. При нагреве от тела сопротивление должно изменяться, обычно уменьшается.

Если сопротивление датчика температуры не укладывается в диапазон, указанный выше и не изменяется при его нагреве, значит, терморезистор неисправен и подлежит замене.

Отказ радиоэлектронных компонентов

Если терморегулятор не подает признаков работы, то причиной может быть выход из строя токоограничивающего сопротивления и конденсатора, электролитического конденсатора (обычно он раздувается сверху) для сглаживания пульсаций и электромагнитного реле.

Если есть небольшой опыт по проверке и замене радиодеталей на печатной плате, то с такими неисправностями домашний мастер вполне может справиться. Если нет мультиметра, то ремонтировать можно простой заменой перечисленных выше радиодеталей заведомо исправными.
