Схема отопления частного дома с газовым котлом

Советы и рекомендации

Телефон газовой службы — 104

Подключением газопровода должны заниматься только специалисты газовых служб и организаций, которые имеют необходимые допуски, разрешения, лицензии и высокую квалификацию.

Не пытайтесь на этом сэкономить, так как от результата будет зависеть ваша собственная безопасность и здоровье ваших близких.

Проследите, чтобы подключение газа к котлу осуществлялось жестким соединением металлической трубы через американку или сгон, так как не все газовые службы это делают, хотя и обязаны.

В данном случае работники газовой службы должны использовать паранитовую прокладку. Заменять прокладку фум-лентой или паклей недопустимо!

Не все знают, что на монтаже настенного газового котла можно немного сэкономить.

Если в доме установлен счетчик холодной воды, то под котлом на подачу холодной воды фильтр устанавливать не нужно. Данная необходимость отпадает вследствие того, что фильтр подобного типа уже установлен под водомером. Таким образом, на трубе подачи холодной воды второй шаровый кран устанавливать не нужно.

Также не обязательно устанавливать кран на выходе из котла горячей воды.

В случае, если оборудование выйдет из строя, достаточно будет просто перекрыть кран подачи холодной воды.

Единственная неприятность, которая может поджидать при демонтаже отопительного оборудования, заключается в том, что из штуцера, к которому подсоединена труба горячей воды, может вытечь небольшое количество воды, оставшейся в теплообменнике.

Считаем расход газа на отопление дома по площади помещения, техническим параметрам котла и тарифам на топливо.

К наиболее распространённым причинам затухания газового котла относятся сбои в работе системы, проблемы с газовой горелкой и дымоходом. Тут представлены способы устранения этих неполадок.

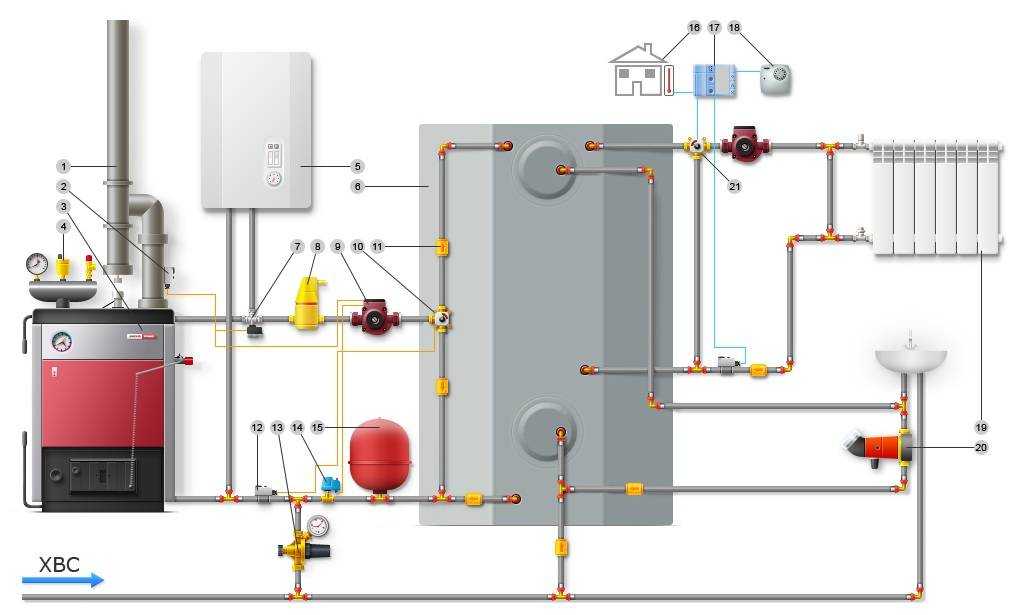

Установка твердотопливного котла

Перед самым началом работ следует подготовить инструменты и материалы, без которых невозможно будет произвести монтаж котла:

  • цемент;
  • песок;
  • ведра;
  • труба-сэндвич;
  • расширительный бак;
  • бойлер для горячей воды;
  • насосную группу;
  • группу безопасности котла.

Выбранное для установки котла мест заливают бетонной стяжкой, толщина которой должна быть не менее 70 мм, так как твердотопливный прибор отопления очень тяжелый. Нижняя часть агрегата должна плотно соприкасаться со стяжкой. В случае обнаружения зазора, их необходимо будет устранить. Для этого они заливаются термостойким герметиком.

http:

https://youtube.com/watch?v=1z6OOs3WdH4

Подключение котла отопления подразумевает обязательное использование элементов регулирования. К примеру, количество жидкости, проходящей через теплообменник, должен регулироваться специальным балансировочным клапаном, обеспечивающим подбор самого экономичного режима и максимального увеличения времени работы агрегата при одной закладке топлива.

Для контроля температуры в обратном контуре устанавливается автоматический смесительный клапан, работающий следующим образом: вода, которая проходит через радиаторы, остывает, и в то время, когда температура достигает определенного уровня, в контур на автоматическом уровне заливается вода более высокой температуры.
Чтобы увеличить срок службы котла, необходимо позаботиться о том, чтобы вода, выходящая из котла, имела температуру выше 55°С, входящая — более 45°С. Это позволит исключить образование конденсата на холодных стенках.

Прежде чем подключить твердотопливный котел, следует произвести монтаж расширительного бака открытого типа на верхней точке системы отопления. Между котлом и баком на выходной трубе устанавливаются предохранительные линии, моментально соединяющие котел и бак.

На предохранительных линиях ни в коем случае нельзя монтировать клапаны и краны.
Монтаж циркуляционного насоса осуществляется на обратной трубе для того, чтобы предотвратить перегрев и температурные перегрузки во время сбоев подачи электрической энергии.

При установке котла нужно учитывать, что система от обратного давления должна быть хорошо защищена. Для этого на трубе системы водоподачи устанавливаются обратный клапан и сифонный дренаж.

http:

https://youtube.com/watch?v=Hroqt-YXgCE

Еще до начала монтажных работ в обязательном порядке проверяется работоспособность всей отопительной системы в доме. Делается это для того, чтобы в будущем полностью исключить возможное возникновение аварий во время запуска котла. Даже если были учтены и проведены все необходимые профилактические меры, самый первый запуск твердотопливного котла должен производиться под строгим контролем, желательно, профессионалов.

Подключение котла к распределительным коллекторам (вариант 1)

Подключение котла к системе отопления — вариант 1

Данная схема является наиболее простой из предлагаемых, пользуется достаточной популярностью. В состав схемы входят следующие материалы и устройства:

  1. Циркуляционный насос бытовой серии – 3 шт.;
  2. Распределительный коллектор 1 ¼ ” (ВР/НР) с 3 резьбовыми отводами 3/4” (подача теплоносителя) – 1 шт.;
  3. Распределительный коллектор 1 ¼ ” (ВР/НР) с 3 резьбовыми отводами 3/4” (возврат теплоносителя) – 1 шт.;
  4. Кран шаровый со сгоном американка 1 ¼ ” – 2 шт.;
  5. Муфта п/пропилен 40х1 ¼” НР (наружная резьба) – 2 шт.;
  6. Клапан балансировочный 3/4” ВР/ВР (внутренняя резьба) – 3 шт.;
  7. Муфта п/пропилен 25х3/4” НР – 3 шт.;
  8. Кран шаровый со сгоном американка 3/4 ” – 3 шт.;
  9. Переходник латунный 3/4”ВР/1”НР – 3 шт.;
  10. Труба п/пропилен (стабилизированная стекловолокном) 25х4,2 – подача на БКН;
  11. Труба п/пропилен (стабилизированная стекловолокном) 25х4,2 – подача на систему радиаторов;
  12. Труба п/пропилен (стабилизированная стекловолокном) 25х4,2 – подача на узел водяных теплых полов;
  13. Труба п/пропилен (стабилизированная стекловолокном) 25х4,2 – возврат из БКН;
  14. Труба п/пропилен (стабилизированная стекловолокном) 25х4,2 – возврат из радиаторов;
  15. Труба п/пропилен (стабилизированная стекловолокном) 25х4,2 – возврат из теплых полов;
  16. Переходник латунный 3/4”ВР/1”НР – 3 шт.;
  17. Гайка накидная циркуляционного насоса 1½”ВР/1”ВР.

Довольно часто ее упрощают еще больше – исключают циркуляционные насосы на отдельные линии. Такая (упрощенная) система тоже будет функционировать, если верно рассчитана мощность котлового циркуляционного насоса и отдельные потребители (радиаторы, теплый пол, бойлер косвенного нагрева) будут иметь малую и среднюю тепловую мощность.

Наличие в предлагаемой схеме насосов значительно улучшает качество циркуляции теплоносителя через отдельные группы нагрева. Недостатком этой схемы является сильное взаимное влияние компонентов системы.

Например, при достижении заданной температуры отключается движение теплоносителя через БКН, образовавшийся излишек переходит в 2 оставшихся комплекса – радиаторы и контуры полов. Водяные полы нагреваются быстрее и тоже отключают циркуляцию, работая по замкнутому циклу. Весь объем теплоносителя при этом устремляется в радиаторы, расход через которые сбалансирован с помощью арматуры различных видов.

Котел при этом отключается из-за нагрева теплоносителя по заданному на нем значению. При этом возможно включение бойлера и теплых полов на нагрев – началось потребление горячей воды или остыли полы, котел при этом не работает.

Подобные гидравлические разночтения будут повторяться с определенной частотой. Кому-то это не мешает, у кого-то может вызвать дискомфорт из-за отсутствия должного качества работы системы. Кроме того, в этой схеме происходит повышенный износ насосов и случается частый перегрев (или недогрев) отдельных участков. Регулирование и взаимная балансировка такой системы имеет свои сложности.

Распределительные коллекторы, предлагаемые в схеме и перечне материалов, являются простейшими. Они выполнены из латуни, могут выполняться из других материалов, не склонных к коррозии. Диаметр коллектора соответствует диаметру патрубка подключения котла, устройство имеет 3 штуцера с резьбой 3/4” для подключения потребителей.

Как правило, диаметра штуцеров достаточно для качественного обеспечения теплоносителем – подключение теплообменников БКН обычно имеет размер 3/4” (для вместительных моделей может быть 1”). Некоторые коллекторы комплектуются воздухоотводчиками и дренажными кранами – в этой схеме такой необходимости нет – воздухоотводчик установлен на группе безопасности, дренаж сопряжен с линией подпитки в обвязке котла.

Коллекторы отопления имеют массу модификаций – как по размеру и расположению резьбы, так и по количеству отводов. Существуют модели с уже встроенными запорными и балансировочными клапанами. Это очень удобно в плане монтажа – но как ремонтировать встроенную арматуру при ее поломке? Ответить на этот вопрос непросто, а приобретать новый коллектор – излишние затраты. Поэтому специалисты рекомендуют собирать коллекторную группу из отдельных элементов. При этом увеличивается число соединений, но организуется возможность заменить любой элемент (арматуру прежде всего) в любой момент.

Котельная дома

Полноценная котельная на основе газового котла может быть оборудована и в загородном деревянном доме, и в коттедже, и в обычной городской квартире. Ее «сердцем» является двухконтурный котел с автоматическими системами. Автоматика обеспечивает не только безопасность, но и эффективность эксплуатации всей сети. Именно от ее работы зависит обеспечение комфортного температурного режима и возможность снижения потребления газа во время работы прибора.

Несмотря на все свои преимущества установка котла с автоматикой имеет один важный нюанс. В случае отключения электроэнергии агрегат перейдет в режим минимального обогрева помещения.

Дизайн со шкафом

В том случае если котел был приобретен после того, как кухонный гарнитур уже был установлен, и спрятать его не получается, есть возможность спрятать его за самостоятельно сделанной дверью. Для того чтобы сделать шкаф, потребуются рейки из дерева и ДСП плиты. В качестве инструментов могут потребоваться: рулетка, разные болты, резак, навесы и уже готовая дверца, которая будет внешне похожа на кухонный гарнитур.

Прежде чем приступить к созданию шкафчика, потребуется очень точно рассчитать параметры конструкции

Обратите внимание на то, что минимальным показателем расстояния от котла до каждой из стенок будет 3 см. Соответственно, рассчитывая ширину и высоту, к габаритам котла нужно будет прибавить 6 см. Получив требуемые показатели можно выбрать дверцу нужного размера

Получив требуемые показатели можно выбрать дверцу нужного размера.

Теперь можно приступать к работе.

Для начала из ДСП делаем боковые стены будущего шкафа. Удобнее всего это будет сделать электрическим лобзиком

Обратите внимание на глубину, она должна быть на 3 см больше, чем глубина газового котла. Внизу одной из стен проделываем отверстия, которые помогут подключить к котлу коммуникации

Вверху потребуется сделать еще одно отверстие, оно потребуется для проведения дымохода. Делаем с правой и левой стороны специальные отверстия, которые потребуются для навесов. Следя за перпендикулярностью, всю конструкцию нужно собрать и скрепить с помощью болтов

Задней стенки быть не должно, вместо нее крепят несколько планок. Крепим дверцу шкафа на подготовленные навесы. Готовую конструкцию можно размещать на котле и вешать на стенку.

Закрыть котел можно не только с помощью ДСП, но и используя гипсокартон. Данный метод похож на предыдущий, только здесь за основу будет выступать гипсокартон, который будет навешиваться на котел.

Для проведения такой работы потребуются:

  • профили из металла;
  • плиты ГКЛ;
  • фасад гарнитура;
  • шарниры для установки двери;
  • саморезы;
  • отвертка или шуруповерт.

Теперь, когда под рукой есть все необходимые материалы, можно приступать к процессу конструирования.

Технология работы проста:

  • в параллельном расположении от стенок котла, отступив около 4 см, сооружаем профильный каркас;
  • все металлические элементы скрепляем, используя саморезы, и размещаем на стене;
  • из гипсокартона вырезаем листы требуемого размера и монтируем их на уже собранном каркасе;
  • в одной из установленных стенок создаем несколько углублений, чтобы в них разместить шарниры, они, в свою очередь, должны быть прикручены к профилю.

После этого можно поместить котел. Последнее, что нужно будет сделать, – это провести навес дверцы.

Параметры, которые влияют на выбор схемы обвязки

Как уже говорилось, выбор конкретной схемы обвязки зависит от индивидуальных, частных параметров строения, вида комплектации оборудования и, конечно, от предпочтений пользователя. Перечислим основные факторы, которые имеют влияние на выбор того или иного решения при организации обвязки котла.

Элементы, перечисленные выше, могут различными способами сочетаться, комбинироваться и взаимодействовать друг с другом. На основе разных сочетаний могут реализовываться и различные варианты подключений:

  • Прямое. Такое подключение практикуется в системах, которые не подразумевают каких-либо дополнений. Наиболее распространенный вариант, характеризуется надежностью, простым монтажом и эксплуатацией;
  • Гидравлическое. Основано на применении гидравлического разделителя. Используется в случаях наличия сразу нескольких (как минимум двух) контуров, каждый из которых имеет свою температуру. Например, теплые полы могут иметь максимальную температуру в 30 градусов Цельсия, тогда как радиаторы и батареи поддерживают и требуют температуры много выше;
  • Применение дополнительного теплообменника. Данный вариант подключения предполагает циркуляцию теплоносителя, исходящего из котла, по малому кругу, в то время как дополнительный теплообменник отвечает за передачу тепла другой жидкости, которая уже циркулирует по основной системе. Вариант довольно редкий, применяется в тех случаях, когда требуются теплоносители разных видов.

Схемы обвязки

Чтобы понять, как правильно сделать подключение, обратите внимание на тип котла. Подсоединение одноконтурного и двухконтурного агрегата будет отличаться

Самая простая обвязка не включает насос. В конструкции используются только запорные краны и фильтр. Это экономный подход в финансовом плане, но он не обеспечивает равномерное распределение теплоносителя.

Своими руками проще выполнить подключение с полипропиленом. Трубы из этого материала отличаются дешевизной и простотой установки. К тому же на их стенках не скапливается налет и накипь. Вы сможете собрать контур любой формы, соединения выполняются сгоном «американка». В качестве прокладок используется паронит.

Однотрубная (простая) схема

Инструкция подойдет для одноконтурных котлов «Бош», «Вайлант», «Аристон» и других марок. Конструкция предусматривает одну трубу, которая отходит от корпуса по уровню пола. Батареи подключены последовательно, что снижает эффективность нагрева (тем более связка не включает насос).

Преимущества установки с естественной циркуляцией:

  • Простой монтаж.
  • Независимость нагрева от наличия электроэнергии (для работы насоса требуется подключение к сети).
  • Минимальные затраты на материалы и обустройство.

На картинке ниже изображено подключение уже с насосом и принудительной циркуляцией.

Двухтрубная установка

Как обвязать двухконтурный котел? Он включает подающую линию, которая уходит вверх (стояк) и поворачивает под потолком. Это основная труба, от которой расходится развилка отдельно на каждый радиатор. Отводящая труба располагается у линии пола. Каждая батарея подключена к ней патрубком. Именно такая организация позволяет равномерно распределять теплоноситель, а значит, эффективно отапливать помещение.

В одноэтажных домах можно обустроить систему нагрева с естественной циркуляцией. Но в многоэтажных используется только вариант с насосом. Что понадобится при установке:

  • насос (обычно идет в комплекте с котлом);
  • распределительный клапан;
  • мембранный бак;
  • запорная арматура;
  • фильтры;
  • обратный клапан;
  • переходники, тройник.

Особенности обвязки напольного котла

Такие модели как «Будерус», «Бакси» (Baxi), «Лемакс», способны отопить большие площади. Однако для их установки и подключения требуется больше места. Вот какие сложности отмечают пользователи:

  • Дорогие комплектующие.
  • Сложные схемы рассчитаны на специалистов.
  • Дорогое обслуживание.

Обвязка кажется сложнее, потому что напольные агрегаты не включают группу безопасности. Поэтому пользователю приходится самостоятельно монтировать насос циркуляции, расширительный бак.

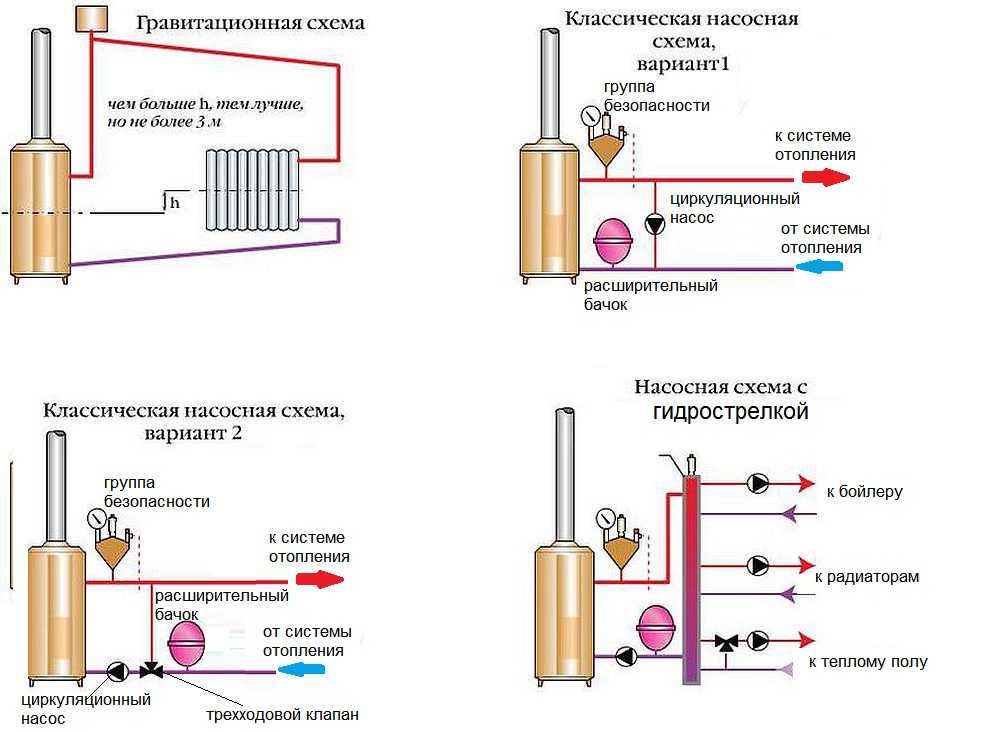

На картинке ниже представлены схемы. Условно они делятся на две группы:

  • С перемычкой. В этом месте монтируется насос. Термодатчик находится снаружи (картинка вверху справа).
  • С трехходовым клапаном (картинка снизу слева).

Для чего нужна перемычка? В больших контурах низкая температура теплоносителя на обратке приводит к выделению конденсата. С помощью перемычки в холодный трубопровод подмешивается вода из теплого трубопровода, тогда температура стабилизируется. Видео поможет в установке:

Настенная техника

Для обвязки настенного агрегата «Протерм Пантера» в частном доме можно использовать такую схему:

При обвязке используются шаровые вентили и полимерные трубы. Фильтр с обеих сторон оснащен кранами. Так можно перекрыть воду только в этой точке и прочистить фильтр от засора.

Также можно использовать самый простой вариант, как мы описывали выше.

Как подключить газовый котел в частном доме по порядку?

Установить и правильно подключить прибор возможно собственными силами, но для этого требуется одобрение со стороны газовых служб. В ходе проведения работы потребуется вдумчивая деятельность и необходимость бумажной волокиты: согласовании ряда вопросов и получения документов.

Сначала составляется договор с поставщиком природного газа о его поставке в частное домовладение. Они же занимаются и проектом газификации здания и установки необходимого оборудования.

Перед монтажом сверяются все бумаги (сертификат, серийный номер изделия). Если всё в порядке, переходят к монтажу.

Место установки выбирается относительно типа прибора.

Напольный газовый котёл устанавливают на ровной поверхности из негорючих материалов. Используется, например, плитка или бетонная стяжка. А также иногда подкладывают лист оцинкованной стали с выступом с фронтальной стороны до 30 см. Доступ к конструкции должен быть неограничен с любой из сторон.

Важно! Необходимо чтобы котёл располагался в отдалении от электроприборов и источников огня, а также не вплотную к стене. Конструкция должна иметь равномерную нагрузку на все опоры

Конструкция должна иметь равномерную нагрузку на все опоры.

Настенный газовый котёл закрепляется с помощью кронштейнов (идут в комплекте). Высота установки — около 1 метра над полом. Сначала проводится крепление планок, далее на них монтируют агрегат.

Затем происходит подключение к дымоходу. Перед этим проверяется наличие тяги. Для препятствования утечки токсичных газов, соединения тщательно герметизируются.

Фото 3. Настенный газовый котел, установлен более чем на метр выше от пола, подключен к дымоходу.

25 см — предельная длина отрезка трубы, которая связывает котёл с дымоходом.

Следующий шаг — подключение к водопроводу. Первым делом необходимо установить фильтр для жёсткой очистки воды, что препятствует засорению теплообменника. С обеих сторон от него устанавливаются краны и/или вентили.

Для обеспечения оптимального давления в системе, врезку в водопровод осуществляют или до места, где труба разветвляется, или как можно ближе к её входу в здание. Обычно трубу для подачи воды присоединяют сверху агрегата, для возврата — снизу.

Все коммуникации, обязательно снабжаются запорным механизмом для возможности экстренно перекрыть подачу газа в случае опасности.

Материалы и инструменты

  • Разводные ключи и дюбеля;
  • строительный уровень для выбора места крепления кронштейнов, его длина не должна быть меньше 1 метра;
  • перфоратор с набором свёрл разного диаметра для проделывания отверстий в стене, предназначенных для их закрепления;
  • кронштейны — идут в комплекте, но лучше, чтобы было некоторое количество про запас;
  • ножницы, чтобы при возможной резке труб не повредить их защитный слой, отвечающий за герметичность;
  • калибратор для развальцевания труб;
  • вентили, краны — для крепления запорных механизмов;
  • листы оцинкованной стали и инструменты для их резки.

Поэтапное подсоединение отопительного контура

Есть несколько способов подсоединения контура к котлу, зависящих от модели и вспомогательного оборудования.

При подключении одноконтурного газового прибора к отопительной системе самый простой способ — использование отсекающих кранов и присоединение контура с их помощью непосредственно к котлу.

Циркуляция теплоносителя происходит в естественном режиме, и в системе устанавливается обычный расширительный бачок.

При подключении двухконтурных аппаратов работа усложняется, так как к котлу подводят двойной комплект труб. По одному течёт непосредственно теплоноситель, а по второму — циркулирует горячая вода. Подсоединение также устанавливается с помощью отсекающих кранов.

Если система закрытого типа, то должны быть установлены дополнительные приборы: циркуляционный насос, мембранный расширительный бачок и группа безопасности.

Подключение к системе отопления

Расположение узлов присоединения к системе отопления (с лицевой стороны):

  • слева — подача горячего теплоносителя в контур;
  • справа — магистраль обратки.

При подсоединении котла стоит тщательно проверить герметизацию и затягивание узлов, но не нужно чересчур усердствовать из-за риска повредить резьбу и столкновения с проблемой замены всех соединительных элементов.

Необходимо установить и фильтр грубой очистки на обратную магистраль, что продлит срок службы устройства за счёт остановки твёрдых частиц.

Согласование установки газового котла

Для того чтобы установить газовый котел в частном доме или квартире, мало будет изучить документы СНиП. Для начала необходимо получить технические условия, которые станут основанием для организации дальнейших работ по подключению оборудования к газовым магистралям.

Для этого хозяином жилья полается заявление в местную службу газоснабжения, в котором указывается предполагаемый расход газа, необходимый для использования в конкретном строении для отопления и для других нужд. Этот параметр рассчитывается ориентировочно на базе нормативов СНиП 31-02, п. 9.1.3, в котором приведены среднесуточные показатели объема газа для одноквартирного дома:

— газовая плита (приготовление пищи) – 0,5 м³/сутки;

— горячее водоснабжение, то есть использование проточного газового водонагревателя (колонки) — 0,5 м³/сутки;

— отопление с помощью бытового газового агрегата с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³/сутки.

В местной организации, контролирующей газоснабжение и установку котельного оборудования, запрос рассматривается специалистами. Для заявителя составляется документ с техническими условиями или с мотивированным отказом. Процесс рассмотрения может занять от одной недели до месяца, в зависимости от оперативности работы данной контролирующей службы.

Если запрос будет удовлетворен, то на руки выдаются технические условия, которые должны быть полностью реализованы при монтаже газового оборудования. Этот документ одновременно будет являться разрешением на проведения соответствующих работ.

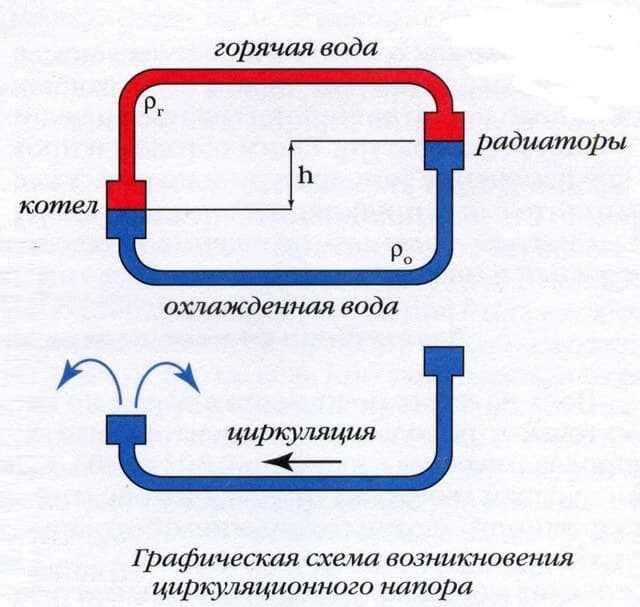

Естественная циркуляция

Для самотечной системы характерна полная энергетическая независимость: ее работу обеспечивает атмосферное давление. Вместо громоздкой группы безопасности в обвязке одноконтурного котла достаточно наличия расширительного бака. На розлив перед теплообменником котла желательно установить сбросник: это даст возможность полностью слить воду в канализацию или дренажный колодец. Обычно такая потребность возникает в случае длительного отъезда, или когда прекращается подача газа. Как результат, система защищается от разморозки.

Отдельные узлы системы расположены таким образом:

Бак рекомендуется установить выше всех остальных элементов.
Расположенный сразу после котла розлив позиционируют в вертикальном направлении (допускается наличие небольшого угла)

Благодаря разгонному участку нагретая в теплообменнике вода поднимается в верхнюю точку розлива подачи.
Важно соблюсти постоянный уклон при прокладке розлива после бачка. В результате остывающая вода будет возвращаться самотеком: воздушные пузыри при этом смогут выходить внутри расширительного бака.
Котел необходимо опустить максимально низко

Лучшее место для размещения нагревателя – приямок, цокольный этаж или подвал. За счет разницы высоты между теплообменником и отопительными приборами обеспечивается должный уровень гидравлического напора, обеспечивающего циркуляцию воды в контуре.

Некоторые особенности обустройства инерционной системы отопления:

  • Для внутреннего диаметра розлива выбирается показатель от 32 мм. Если используются пластиковые или металлопластиковые трубы, то внешний диаметр ровняется 40 мм. Благодаря значительному сечению достигается компенсация минимального гидравлического напора, за счет которого перемещается теплоноситель.
  • В состав гравитационной системы иногда входит насос: однако это не означает, что контур теряет энергонезависимость. Помпу в таком случае монтируют не в разрыве розлива, а параллельно ему. Для соединения отдельных врезок применяется обратный клапан шарикового типа, для которого характерно очень маленькое гидравлическое сопротивление. Также устанавливают шаровый кран. В случае остановки насоса производят перекрывание байпаса, что сохраняет работоспособность контура с естественной циркуляцией.

Подключение бойлера

Существует несколько вариантов, как подключить бойлер к газовому котлу.

Подключение бойлера через трёхходовой клапан

Клапан ставят на батарею. И от него пускают трубу до ёмкости, где она входит в патрубок. Труба с хладагентом, выходящая, направляется в батарею с «обраткой». Отводящую рекомендуем тоже соединить с патрубком.

Подключение бойлера через дополнительный насос

Приоритет получается водоснабжение. Насоса используют два. Термостат ставят на ёмкость, он же сигнализирует о падении градуса, насос при этом выключается и запускается насос ёмкости. Не забывайте поставить клапаны.

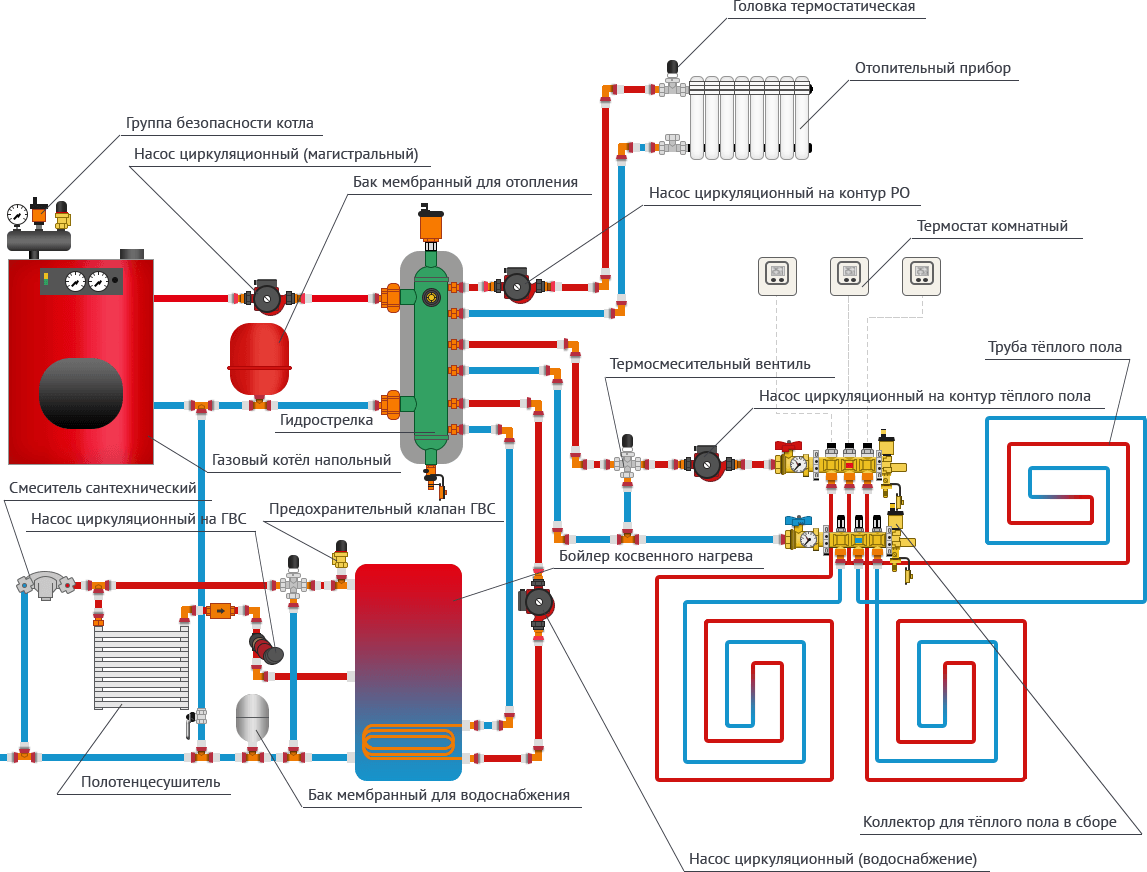

Подключение бойлера через гидравлическую стрелку

Схема актуальна, когда есть многоконтурность (радиатор, тёплый пол, бойлер ГВС). Благодаря стрелке и коллекторам агент поровну делится между всеми контурами.

Способы установки двухконтурной системы отопления загородного дома

Инженерные сети дома – это всегда сложный комплекс оборудования и действий, выполнение которых требует особого подхода, знаний и ответственности. Организовать устройство и работу таких систем можно двумя способами:

  • самостоятельно
  • с помощью специалистов

Первый способ, безусловно, может существенно сэкономить деньги пользователя. Но только в том случае, если пользователь обладает специализированным образованием и опытом. В противном случае, монтаж системы своими руками, с помощью видеороликов на YouTube, статей в интернете или советов соседа может обернуться для пользователя не экономией, а лишними и существенными тратами денег по принципу «скупой платит дважды».

Так, неправильно подключенные сети могут не только довольно быстро выйти из строя, но еще и принести ущерб имуществу, например, залить полы водой, спровоцировать прорыв труб, поломку котла и многие другие неприятные последствия.

Второй способ – привлечение для монтажа системы специалиста. Гарантирует правильное подключение и пуско-наладку всех элементов и расходных частей систем, при этом, с учетом как всех технических нюансов строения и оборудования, так и пожеланий пользователя по устройству и работе инженерных сетей.

С чего начать установку?

  1. Для начала нужно наметить место установки на стене или на полу, в зависимости от типа котла.
  2. Проверить, достаточно ли деталей и прочих вспомогательных элементов. В общем, мысленно ставим котёл на будущее место эксплуатации.
  3. Просмотреть инструкцию к установке.

ВАЖНО! В одиночку можно установить только малогабаритный или напольный котёл (и то не всегда). В большинстве случаев потребуется помощь одного или двух человек.

Требования к помещению

  1. Размеры комнаты для установки зависят от мощности котла. Минимальная площадь – 4 квадратных метра, а высота потолка – 2-2,5 метра.
  2. Дверной проём – не менее 80 сантиметров в ширину.
  3. Обязательно наличие окон. Минимальное требование для помещения в 4 квадрата – небольшая форточка, размером 0,15 квадратных метра.
  4. На каждый киловатт мощности аппарата должно приходиться по 8 кубических сантиметров вентиляции.
  5. Газовые трубы должны быть металлическими, другой материал не допускается.
  6. Диаметр дымохода должен зависеть от мощности. Минимальный диаметр – 13 см, при чём он не должен сужаться к верху и должен выступать над поверхностью крыши минимум на пол метра.
  7. В помещении должны находиться газовые датчики, а на самом котле клапан остановки подачи газа.
  8. Котёл должен быть оснащён датчиком расхода топлива.
  9. В многоквартирном доме можно устанавливать котёл везде, кроме подвала, а в одноквартирном рекомендуется установить в подвале.
  10. Блок питания котла (для автономных котлов) и система подачи электричества должны иметь теплоизоляционные и электроизоляционные экраны.

Как правильно установить оборудование

Чётко следуйте всем правилам и нормам СНиП 42-01-2002 «Газораспределительные системы», не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

  • Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
  • Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
  • Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы. Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Документация

Необходимые документы:

  1. Сводка по расходу топлива конкретным аппаратом. Выполнить её могут как работники, которые устанавливают котёл, так и сам хозяин-установщик. В техническом паспорте устройства должны быть указаны данные по расходу электричества, газа и воды. В течение 14 дней работник газовой службы должен выдать предварительное согласие на установку агрегата.
  2. Проект монтажа, в котором указаны все пункты и шаги установки, схема подключения коммуникаций и вывода дымохода.
  3. Техническое условие, в котором указаны данные о монтаже и проведении коммуникаций к котлу.
  4. Сертификат прибора, просмотренный и заверенный газовщиками. Справку о стандартизации котла.

После согласования проекта можно приступать к установке. Профессионалы как правило ведут протокол установки, в котором отмечают базовые шаги, чтобы защитить себя на случай брака оборудования или несчастного случая, который повлёк убытки.

Протокол подписывается заказчиком (хозяином котла). Если выполняется самостоятельная установка, в протоколе нужно отмечать основные этапы, прописанные в инструкции к котлу. Если произойдёт авария во время установки или котёл не будет функционировать должным образом, протокол послужит юридической защитой.

ВНИМАНИЕ! В случае, когда установку выполняют специалисты, а протокол подписывает заказчик, он имеет юридическую силу, а если установку выполняет сам заказчик – протокол является обычным описанием действий.

Примеры обвязки котла в два контура для больших домов

Большие площади загородных домов говорят о, как правило, большом числе проживающих в нем людей, соответственно, расход тепла и горячей воды для таких строений будет увеличенным. Для большого дома в несколько этажей оптимально подходит так называемая двухтрубная отопительная схема. Рекомендуется делать ее таким образом, чтобы она имела постоянную разводку батарей и верхний тип розлива.

Перечислим основные рекомендации по обустройству двух трубной схемы для больших строений:

  • нагретой воде следует течь прямо от котла вверх по основной подающей трубе, которая должна огибать здание по потолку последнего этажа или чердаку;
  • по огибающей трубе нагретая вода должна попадать сначала в стояки, к которым подсоединены радиаторы и батареи, которые не должны размыкать стояк полностью, но должны быть укомплектованы дросселем регулировки и определенными перемычками;
  • вторую ветку подводящего воду трубопровода рекомендуется оснащать отсекающим вентилем;
  • кран, который будет стравливать кислород можно установить в количестве всего одной штуки рядом с расширительным баком на верхнем этапе контура;
  • нижняя труба контура должна огибать строение по полу нижнего этажа или подвалу, вода по ней должна попадать обратно в теплогенератор;

Можно ли установить самовольно

Технически подготовленный собственник котла, вполне может самостоятельно смонтировать газовую запорную арматуру, клапан-отсекатель, счётчик и датчик загазованности воздуха.

Тем не менее, обвязку котла к газовой магистрали и все работы на ней имеют право выполнять только работники газовых служб, они же выполняют первый запуск оборудования.

Это обязательное условие по безопасному подключению газового котла, которое разрешает выполнение подобных работ компаниями и специалистам, имеющим специальный допуск. А вот обвязку газового котла к системе отопления можно выполнять самостоятельно.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Усадьба в Ачинске
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
