Схемы отопления с двухконтурным котлом: наиболее приемлемые решения для вашего дома

Можно ли двухконтурный котёл использовать как одноконтурный на горячую воду

Во время монтажа отопления частного дома перед многими пользователями возникает вопрос выбора котла. Некоторые владельцы недвижимости покупают агрегат для двухконтурного отопления, а затем пытаются понять, можно ли использовать этот прибор как одноконтурный котёл. В нашей статье постараемся подробно ответить на этот вопрос.

Обратите внимание! Основным отличием между двухконтурным оборудованием и прибором для одноконтурного отопления считается возможность нагрева теплоносителя для отопительной системы и прогрев жидкости для горячего водоснабжения. Воду на даче или в коттедже можно также нагреть при использовании одноконтурного твердотопливного или пеллетного котла

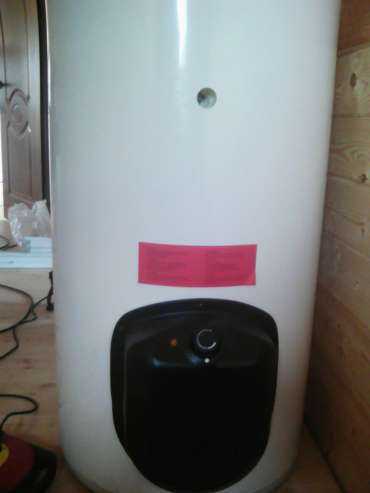

В данном случае бойлер подключается к трубопроводу в непосредственной близости к тепловому агрегату. На современном строительном рынке из двухконтурных моделей встречаются только газовые агрегаты, поэтому проблема с выбором прибора существует только у тех людей, которые планируют использовать газ для отопления одноэтажного или двухэтажного загородного дома. Далее ознакомимся с преимуществами и недостатками каждой модели более подробно

Воду на даче или в коттедже можно также нагреть при использовании одноконтурного твердотопливного или пеллетного котла. В данном случае бойлер подключается к трубопроводу в непосредственной близости к тепловому агрегату. На современном строительном рынке из двухконтурных моделей встречаются только газовые агрегаты, поэтому проблема с выбором прибора существует только у тех людей, которые планируют использовать газ для отопления одноэтажного или двухэтажного загородного дома. Далее ознакомимся с преимуществами и недостатками каждой модели более подробно.

• Одноконтурный котёл
• Особенности двухконтурных моделей котлов

Одноконтурный котёл

Такое котельное оборудование предназначено для нагрева теплоносителя. Дальнейшая транспортировка горячего теплоносителя происходит естественным путём при расширении воды во время нагревания. После монтажа циркуляционного насоса в систему отопления происходит более равномерный прогрев жилых комнат. Подкачивающее оборудование создаёт давление и направляет потоки теплоносителя к радиаторам. Здесь жидкость отдаёт часть тепла, охлаждается и возвращается по обратному трубопроводу в нагревательный прибор.

Основными преимуществами жидкотопливных котлов отопления являются:

• Сравнительная дешевизна по отношению к двухконтурным агрегатам, но для нагрева воды на нужды потребителей покупают дополнительный водонагреватель, бойлер;
• Простота монтажа автономного отопления частного дома;
• Одноконтурные модели котлов отопления на твёрдом топливе для отопления частного дома нагревают весь объём воды в бойлере, поэтому пользователь при открытии смесителя сразу получает горячую воду.

Важно! Жидкость в водонагревателе со временем постепенно охлаждается, её нужно периодически подогревать, что является основной причиной теплопотерь

Особенности двухконтурных моделей котлов

В отличии от одноконтурного котла в указанном агрегате присутствует дополнительный контур для нагрева горячей воды. В теплообменник агрегата из системы водоснабжения подаётся холодная вода, далее жидкость нагревается и подаётся через повысительный насос потребителю, который открыл смеситель в кухне или ванной комнате.

Важным элементом рассматриваемого оборудования считается трёхходовой клапан. Этот прибор подсоединён к автоматике котла, его основной задачей считается подача теплоносителя в нужный контур

Следует обратить внимание на тот факт, что система отопления не работает при включенных кранах. В данном случае отдаётся преимущество ГВС, указанное свойство принято называть приоритетом горячего водоснабжения

Главными достоинствами двухконтурного котла считаются:

• небольшая стоимость по сравнению с покупкой комплекта из бойлера и одноконтурного котла;
• компактные размеры;
• оборудование нагревает нужное количество воды, а не весь объём.

В ГВС с проточным водонагревателем не используется циркуляционный насос. При значительном удалении крана от котла пользователю придётся выждать некоторое время до появления горячей воды. При этом температура жидкости может меняться при одновременном включении второго смесителя или смене потока воды.

У каждой модели котла есть свои особенности, но монтаж любого агрегата должен проводить опытный мастер сантехник. В общем, двухконтурный котёл может использоваться как одноконтурный. Если остались вопросы по поводу правильного подключения или установки отопительного оборудования, оставьте заявку на нашем сайте или позвоните по номеру

Двухтрубная система для двухэтажного дома

Двухтрубное отопление двухэтажного дома прекрасно подходит для загородного дома, в котором необходимо отапливать не один, а несколько этажей. Достаточно дополнить систему несколькими приборами (циркуляционный насос, расширительный бак, вентили контроля нагрева), чтоб она помогала создать максимально уютную, комфортную атмосферу в доме. Кроме того, создание данной системы – довольно легкий процесс, который не требует привлечения специалистов со стороны.  Двухтрубная система отопления своими руками – прекрасный способ сэкономить достаточно крупную сумму.

Наиболее часто к ней подсоединяется система «теплый пол» и полотенцесушители

Важно то, что эти элементы можно подключить как непосредственно при монтаже всей системы, так и позже – после того, как она определенное время функционировала

https://youtube.com/watch?v=QebZ34baeqc

Следует понимать, что наиболее подходящим моментом для монтажа отопительной системы является период возведения дома. То есть, в процессе строительства здания необходимо создать план максимально эффективной отопительной системы и незамедлительно претворить двухконтурное отопление частного дома в жизнь.

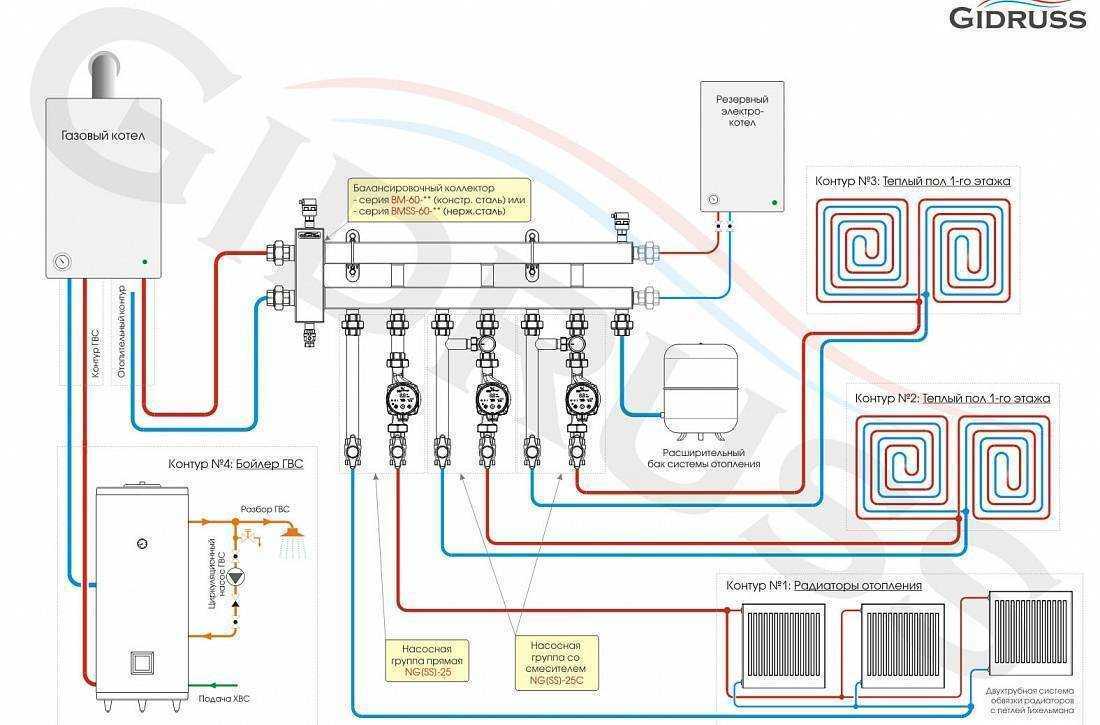

Двухконтурная система отопления частного дома схема

Чтобы подобная сеть могла функционировать, прежде всего, нужен двухконтурный отопительный котел, способный нагревать и теплоноситель, и воду для горячего водоснабжения. О том, как может быть реализована схема отопления частного дома с двухконтурным котлом, мы и расскажем в данной статье

Обратите внимание! Проектируя систему, учтите одну очень важную особенность, которую имеет схема отопления с двухконтурным котлом

Когда в доме включают кран горячей воды, то котел перестает нагревать теплоноситель и переключается на контур ГВС. Тут лучше подойдет схема отопления с двумя котлами либо одноконтурного аналога и греющей воду колонки.

Схемы отопления с двухконтурным котлом: наиболее приемлемые решения для вашего дома

Двухконтурный агрегат не будет способен поддерживать комфортную температуру в помещениях, если станет работать больший процент времени на ГВС. В этом случае, после остановки котла, циркуляция в сети отопления прекратится почти сразу. Восстановление ее будет долгим. В ходе повторного наполнения горячей водой, батареи разогреются неравномерно. Рассмотрим, какой может быть схема обвязки двухконтурного котла отопления, если дом одноэтажный, небольшой до м2 и имеет несколько раздельных помещений, которые все надо обогреть.

Оптимальной в данном случае будет однотрубная сеть. Она самая простая по конструкции и в монтаже, при ее эксплуатации почти не возникает проблем. Кроме этого, цена системы будет невысокой, благодаря экономии материалов, ведь их уйдет меньше, чем на двухтрубный аналог. Затем ее нужно вести с наклоном постоянным вниз.

Такая разводка труб довольно сложна и неэстетична. Однако она необходима, чтоб при выключении насоса отопительные батареи разогревались благодаря естественной циркуляции.

Такая обвязка двухконтурного котла отопления имеет одно важное преимущество. Если нужно, она способна функционировать благодаря естественной циркуляции носителя тепла

В качестве разгонного коллектора тут будет выступать труба для течения воды к верхнему участку розлива. То есть система с такой схемой может работать без зависящих от электроэнергии агрегатов например, насоса.

Исходя из этого, если возникнут форс-мажорные обстоятельства, вы никогда не замерзнете. Конечно, данный метод имеет и свои минусы. Например, тепловой аккумулятор стоит достаточно дорого.

Двухконтурный генератор тепла имеет как свои достоинства, так и недостатки. При желании, минусы агрегата можно существенно понизить.

В этом случае вы приобретете максимально комфортную систему, которая будет обеспечивать ваш дом и теплом и горячей водой. Каковы ее нюансы и особенности, а также, какие существуют разновидности — данная информация окажется полезной для тех, кто решил самостоятельно изготовить отопительную конструкцию.

Характеристики двухконтурного газового котла

Помимо двухтрубной двухконтурной отопительной системы, существует и более простая — однотрубная, также имеющая своих сторонников. Основное различие между ними заключается в том, что одноконтурная конструкция предполагает наличие одного теплоносителя, который проходит по всему дому, а у двухконтурной системы имеется как подающий тепло элемент, так и отдающий. Однако такое мнение не совсем верно. Вследствие того, что конструкция устроена таким образом, давление в ней распределяется равномерно, поэтому при установке, можно использовать трубы небольшого сечения и сопутствующие части, которые имеют более приемлемую цену.

Двухконтурная система имеет различные схемы строения, но основные составляющие в ней одинаковы. В нее входят следующие элементы:. Независимо от площади строения, которое необходимо отопить, двухтрубную систему можно установить в любом здании.

Она будет эффективно одинаково прогревать каждое помещение в нем. Двухтрубных систем отопления существует множество разновидностей, которые классифицируются по отдельным признакам. Однако, не все они используются в быту. Целесообразно будет разобраться в основных схемах строения отопительных конструкций с двумя контурами.

В зависимости от схемы монтажа двухконтурные отопительные системы подразделяются на горизонтальную и вертикальную. Для справки! Вертикальная схема больше всего подходит для зданий с несколькими этажами, а горизонтальная в основном используется для домов, которые имеют один этаж, но занимают большую площадь.

Вертикальная система отопления предполагает наличие нескольких отдельных стояков, количество которых зависит от числа этажей, а также радиаторов, расположенных друг над другом.

Горизонтальная же схема имеет один или два стояка и по несколько источников обогрева помещения, которые устанавливаются на одном этаже.

Схема газовых котлов

Они состоят из:

1. горелки;
2. автоматики;
3. проточного теплообменника;
4. дополнительного теплообменника;
5. трехходового клапана;
6. мембранного (расширительного) бака;
7. группы безопасности;
8. циркуляционного насоса;
9. дымохода.

Горелка и проточный теплообменник размещаются внутри камеры сгорания пропана. Последняя может быть закрытой или открытой. Закрытая камера получает воздух, необходимый для сгорания пропана или другого газа, через коаксильный дымоход. Он представляет трубу с еще одной трубой в середине. Внутренняя труба предназначена для подачи свежего воздуха в закрытую камеру, а внешняя — для отвода угарных газов.

Что касается открытой камеры сгорания, то воздух в нее поступает изнутри одноэтажного дома. Следует брать в расчет, что для котла с такой топкой надо делать стандартный дымоход.

Расположенный внутри закрытой или открытой камеры сгорания теплообменник предназначен для нагрева теплоносителя. Он является первым контуром.

Второй контур представлен небольшим по размерам дополнительным теплообменником, который находится за пределами закрытой камеры сгорания. Он представляет собой емкость с трубой-спиралью. В бак подается теплоноситель, а в трубу –  холодная вода.

Вместо такой емкости может быть небольшой косвенный бойлер. Его объем может достигать 60 л. Его имеют настенные модели. Стоит добавить, что при выборе в расчет стоить брать и напольные устройства с бойлером послойного нагрева.

Настенные газовые установки могут иметь не только раздельные контуры, но и контуры, объединенные в одну конструкцию. Ее называют битермальной. Она имеет такое строение, как и коаксильный дымоход. Правда, по внутренней трубе движется холодная вода, а по внешней — теплоноситель. Битермальный элемент хорош, но лучше выбрать агрегат с раздельными теплообменниками. Это стоит сделать из расчета на то, что при поломке бачка для ГВС, система отопления будет работать.

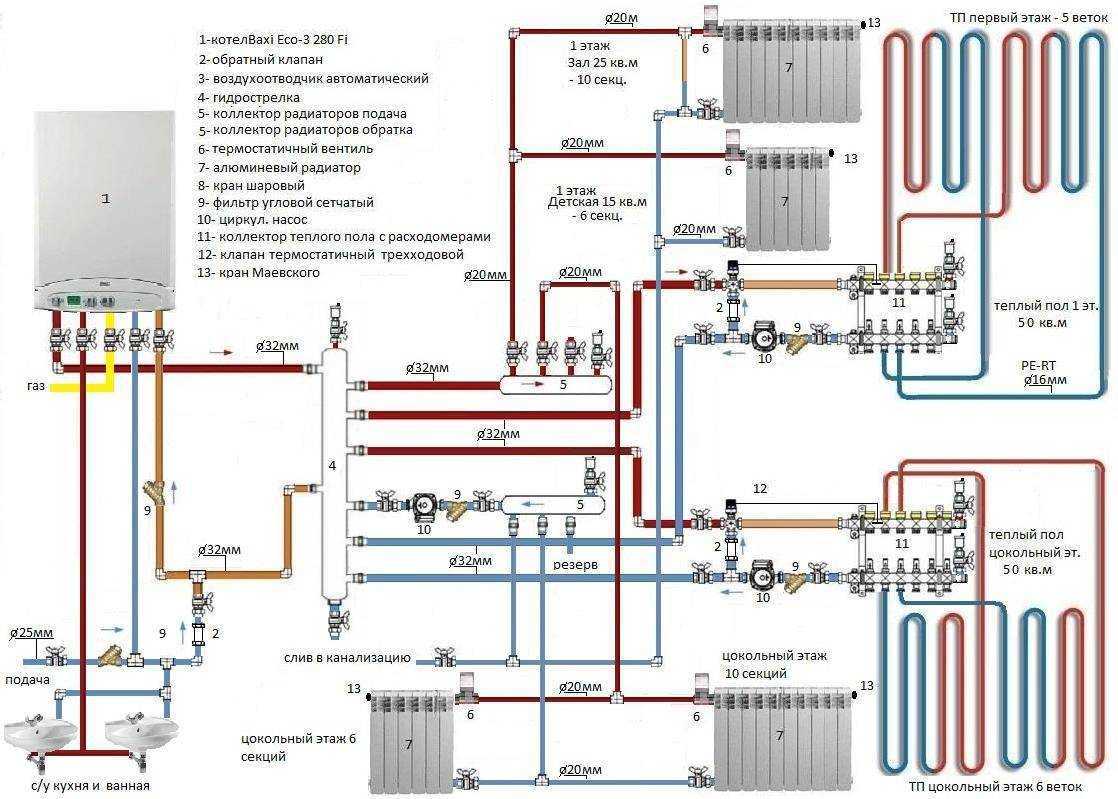

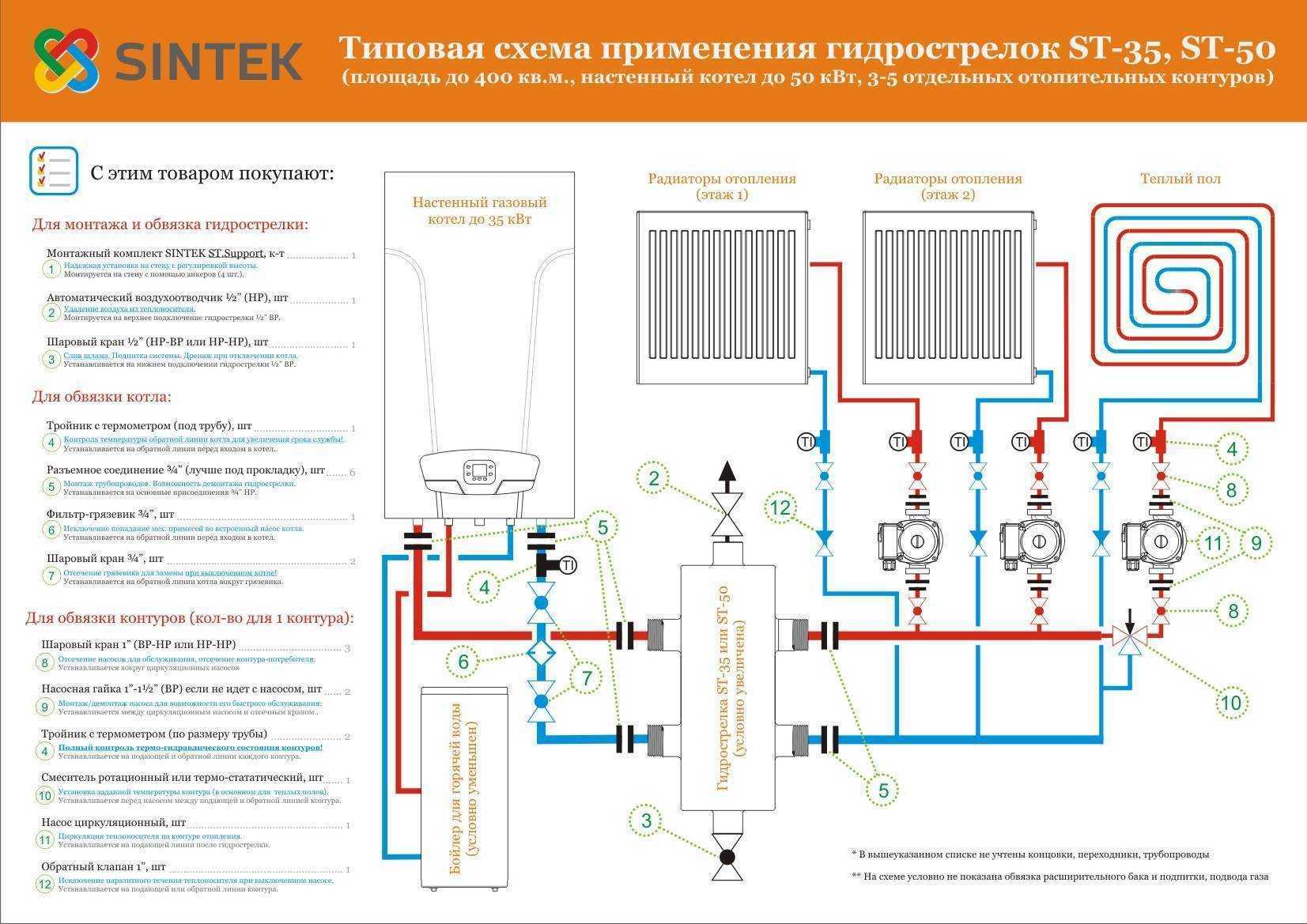

Примеры обвязки котла в два контура для больших домов

Большие площади загородных домов говорят о, как правило, большом числе проживающих в нем людей, соответственно, расход тепла и горячей воды для таких строений будет увеличенным. Для большого дома в несколько этажей оптимально подходит так называемая двухтрубная отопительная схема. Рекомендуется делать ее таким образом, чтобы она имела постоянную разводку батарей и верхний тип розлива.

Перечислим основные рекомендации по обустройству двух трубной схемы для больших строений:

• нагретой воде следует течь прямо от котла вверх по основной подающей трубе, которая должна огибать здание по потолку последнего этажа или чердаку;
• по огибающей трубе нагретая вода должна попадать сначала в стояки, к которым подсоединены радиаторы и батареи, которые не должны размыкать стояк полностью, но должны быть укомплектованы дросселем регулировки и определенными перемычками;
• вторую ветку подводящего воду трубопровода рекомендуется оснащать отсекающим вентилем;
• кран, который будет стравливать кислород можно установить в количестве всего одной штуки рядом с расширительным баком на верхнем этапе контура;
• нижняя труба контура должна огибать строение по полу нижнего этажа или подвалу, вода по ней должна попадать обратно в теплогенератор;

Конструктивные особенности

Строение одноконтурного котла весьма простое:

1. Газовая горелка.
2. Автоматика, которая управляет горелкой.
3. Специальное устройство зажигания газа.
4. Труба, которая размещается над горелкой, и через которую протекает теплоноситель.

Из-за такой конструкции одноконтурный газовый котел может нагревать воду только для системы отопления. Его можно использовать и для ГВС, однако для этого необходимо покупать бойлер косвенного нагрева.

Разница между конструкцией  двухконтурного котла и одноконтурного заключается в наличии:

• Трехходового клапана.
• Небольшого теплообменника.
• Расширительного бачка.
• Группы безопасности.
• Насоса.

Остальная часть является такой же. Главное значение среди этих дополнительных узлов имеют первые два элемента. Остальные необходимы для безопасной работы устройства и всей системы отопления.

Трехходовой клапан способен менять направление движения нагретого теплоносителя. Он пускает нагретую воду в теплосеть. Если кто-то из жителей дома открывает кран горячей воды, то срабатывает датчик протока, и по его команде клапан закрывает отверстие, которое подает воду к отопительной системе частного дома, и открывает отверстие, через которое теплоноситель попадает внутрь теплообменника с малыми размерами.

Теплообменник представляет собой емкость с трубой-спиралью. Внутри емкости находится проточная вода, а по спирали движется горячий теплоноситель, который нагревает проточное вещество для ГВС. Теплоноситель будет направляться в теплообменник до тех пор, пока открытым остается кран с горячей водой. Система отопления дома в это время остается без источника тепла.

Конструкция двухконтурного газового котла позволяет отапливать дом и иметь горячую воду на кухне. Это является одной из причин, почему люди хотят его выбрать.

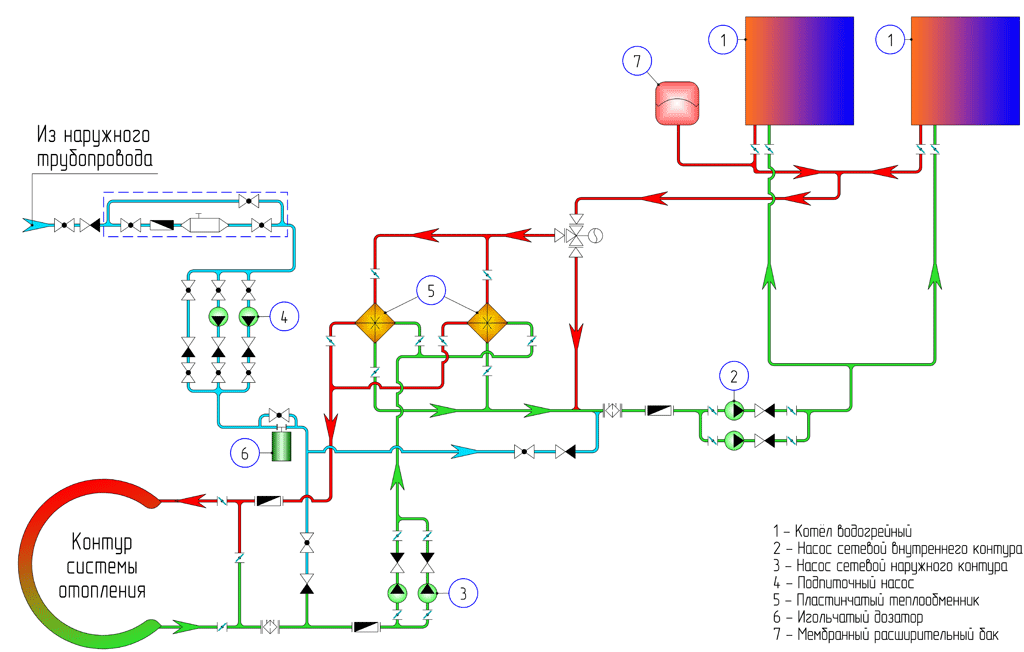

Отопление с двумя контурами

Принцип действия и устройство котла

Прежде всего мы желаем дать определение двухконтурной системы, и рассмотреть принцип ее действия.

Обратите внимание! Двухконтурной именуют такую систему, в которой совмещены функции отопления и тёплого водоснабжения методом организации двух независимых контуров с различной температурой воды

Нужно понимать, что температура теплоносителя в системе отопления достигает 95 градусов, в то время как температура тёплого водоснабжения в соответствии с пункту 2.4 СанПиН 2.1.4.2496-09 образовывает 60 градусов. Это значит, что теплогенератор будет работать в различных режимах.

В большинстве случаев, двухконтурный котел имеет один замкнутый теплообменник отопления и один проточный теплообменник тёплого водоснабжения.

Итак, рассмотрим принцип действия устройства:

• Теплоноситель поступает в теплообменник (1), где нагревается от газовой горелки (2) и направляется в систему отопления под действием циркуляционного насоса (4), так осуществляя круговое движение в замкнутом отопительном контуре,
• При включении тёплого водоснабжения срабатывает трехходовой кран (6), и теплоноситель начинает циркулировать через теплообменник (5) в котла, наряду с этим в систему отопления он не поступает,
• вода из под крана поступает в теплообменник (5), где нагревается от теплоносителя и направляется в систему тёплого водоснабжения,
• Внутренний небольшой контур кроме этого замкнут и снабжен расширительным баком (3), компенсирующим расширение теплоносителя при нагреве.

Обратите внимание! Мы видим, что агрегат работает по принципу «или-или», другими словами в то время, когда работает ГВС, теплоноситель не греет батареи отопительной системы. Долгое применение тёплого водоснабжения может привести к заметному остыванию батарей и понижению температуры в доме

Кроме этого вероятен вариант битермического теплообменника, в котором совмещены два контура. По наружной рубахе циркулирует теплоноситель, а по внутренним трубкам – тёплая вода ГВС. Наряду с этим вода с пламенем горелки не контактирует, и при закрытом кране не закипает.

Обратите внимание! Использование битермического теплообменника разрешает применять отопление и водоснабжение в один момент. Наконец, существуют двухконтурные котлы со встроенным бойлером косвенного нагрева, но они громоздки и требуют организации фундамента

Наконец, существуют двухконтурные котлы со встроенным бойлером косвенного нагрева, но они громоздки и требуют организации фундамента.

 Отличия от одноконтурной системы

Чем же отличается двухконтурная и одноконтурная система отопления, поскольку одноконтурная схема кроме этого может обеспечить нагрев воды? Давайте посмотрим, как устроена работа одноконтурного котла с ГВС:

Как видим, тут схема другая: котел греет теплоноситель, который циркулирует в системе отопления. Но от общей сети трубопровода отведен отдельный контур, который питает бойлер косвенного нагрева.

В то время, когда вода в бойлере остывает, термостат подает сигнал сервоприводу, который переключает трехходовой клапан, и теплоноситель начинает поступать не только в систему отопления, но и в теплообменник бойлера, где нагревается вода для ГВС. Это напоминает работу битермического теплообменника, лишь в этом случае он не совмещен, а разделен на две отдельные части.

Обратите внимание! Такая схема надежнее, но цена котла с бойлером будет ощутимо выше, чем цена одного двухконтурного агрегата. В этом и состоит основное отличие, помимо этого, для установки бойлера пригодится дополнительное место

Инерционность отопительной системы – как ее повысить?

Инерционность тепла в отопительной системе всегда можно усилить, увеличить, притом, самостоятельно – то есть без обращения к специалистам. Это можно сделать несколькими методами, которые перечислим ниже:

1. Выбрать контурные трубы с увеличенным сечением;
2. Выбрать чугунные радиаторы отопления вместо алюминиевых. Во-первых, чугун лучше держит тепло и дольше его отдает, во-вторых, как правило, чугунные батареи характеризуются расширенным объемом своих секций, что повышает уровень теплопроводности, а также уровень теплоемкости самого материала. Бытует мнение, будто все чугунные радиаторы – некрасивые. Но это не совсем так. Да, конечно, если выбрать традиционные радиаторы советского дизайна, которые, на удивление, до сих пор производятся, то о красоте инженерных сетей можно забыть. Но сегодня на рынке есть широкий ассортимент чугунных батарей современного дизайна, которые отлично впишутся в актуальные интерьерные решения пространств.

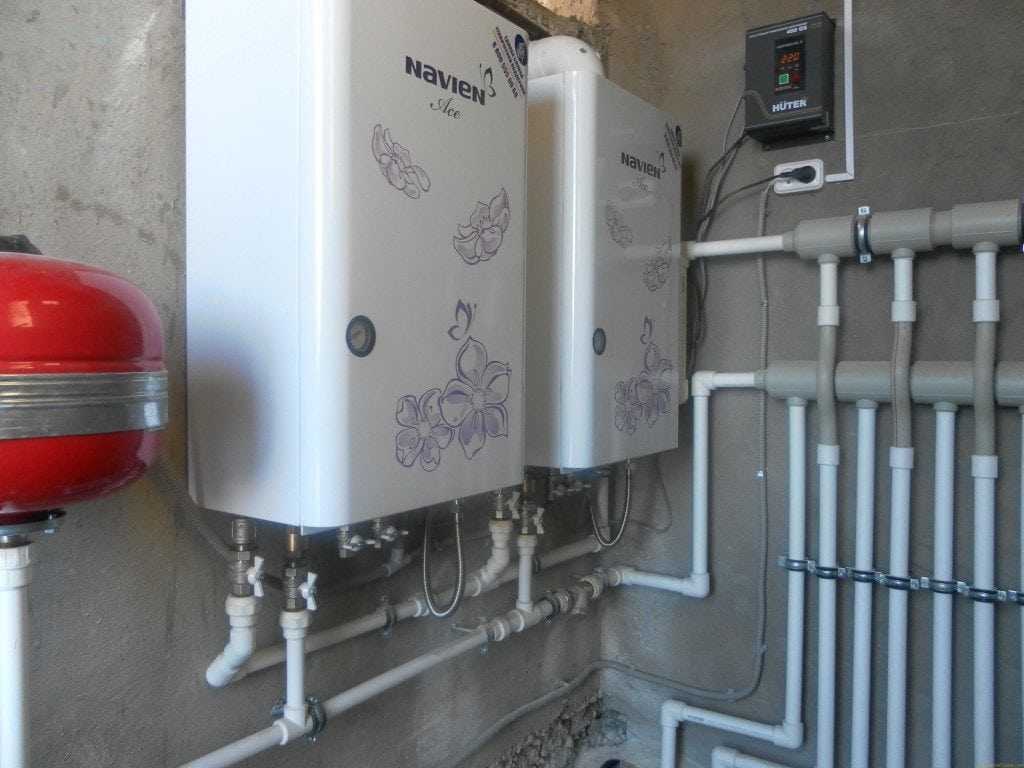

3. Наладить систему отопления строения с использованием сразу двух котлов. Часто бывает так, что второй или третий этаж загородного дома используется только временами, например, когда приезжают гости. То есть протопка таких помещений ежедневно не требуется. В таких случаях оптимальным выбором будет применение сразу двух котлов отопления и однотрубными отдельными контурами – независимыми друг от друга для каждого отдельно взятого этажа. Таким образом, один котел (сверху) может использоваться в режиме экономии почти все время, поддерживая заданную температуру в, например, 5 градусов тепла. А основной котел будет поддерживать комфортную температуру в тех помещениях дома, где это требуется.
4. Улучшить обогревательную систему дома и усилить инерционность тепла можно также с помощью аккумулятора тепла – специального накопительного бака, который по своей сути является емкостью, резервуаром для горячей воды от 300 до 2000 литров вместимостью с двумя патрубками соединения. Для того, чтобы избежать тепловые потери, бак рекомендуется тепло изолировать как можно лучше. Данный бак нужен для того, чтобы накапливать внутри себя большие массы горячей воды и как можно дольше поддерживать ее температуру. В тех случаях, когда работа котельного оборудования будет приостанавливаться, теплая вода будет поступать на нужды отопления из накопительного бака. Чем больше будет литраж бака, тем медленнее будут остывать подключенные к системе батареи и радиаторы.

Монтажа системы при планировании тёплого пола

Основные нюансы, которые необходимо учитывать при планировании монтажа тёплого пола:

При монтаже тёплого пола обязательно надо учитывать тип последующей отделки

Очень важное правильно подбирать напольное покрытие. Очень! Например, если поверх тёплого пола будет положена стяжка (а она обязательна и в любом случае будет), а сверху стяжки 10-сантиметровый паркет — то зачем тогда вообще нужен этот тёплый пол, если КПД подобной системы будет равен нолю? Все подобные моменты обязательно необходимо учитывать;
Трубопровод тёплого пола всегда и при любых обстоятельствах монтируется исключительно в стяжке самого пола

Тогда обычно люди задаются вопросом: а какая должна быть её толщина? Но ответить на этот вопрос специалисты смогут только в том случае, если будут владеть информацией обо всех исходных параметрах самого дома и требуемой для отопительной схемы мощности;

Даже если на первом этаже тёплый пол планируется установить только в некоторых частях, проводить теплоизоляцию придётся по всей поверхности пола, иначе тепло будет уходить в подвал, тем самым расходуя энергию фактически в никуда и понижая КПД целиком всей системы. Конечно, это при условии, что в подвальном помещении нет жилых комнат или не содержаться какие-либо животные. Для второго этажа данное условие необязательно;

Кстати, любая схема водоснабжения будет работать эффективнее, если будет обладать естественной, а не принудительной циркуляцией, что крайне важно. А сильно ли различаются системы отопления?. Например, в чём будет отличие системы отопления одноэтажного кирпичного частного дома с наличием полипропиленовых труб (трубы из полипропилена сейчас популярны) от двухэтажного деревянного, который отапливается электрокотлом?

Например, в чём будет отличие системы отопления одноэтажного кирпичного частного дома с наличием полипропиленовых труб (трубы из полипропилена сейчас популярны) от двухэтажного деревянного, который отапливается электрокотлом?

Общая схема устройства тёплого пола в доме

В любом случае система отопления в одноэтажном доме априори будет проще с технической точки зрения, чем в домах с двумя и более этажами. А если брать огромные дома, площадь которых начинается от 500 м², то там всё настолько сложно и совершенно запутано, что кажется, даже физик-ядерщик сразу не разберётся, куда вставлять тот или иной фитинг и при помощи каких насосов циркулирует вода или какой-то другой теплоноситель.

Заключение

Подключение двухконтурного газового котла не представляет технической сложности и может быть выполнено самостоятельно. Однако, надо предварительно получить все необходимые разрешения, согласовать время прихода специалистов-газовиков и решить прочие организационные вопросы.

Важно соблюсти все требования производителя и условия монтажа газовых приборов по линии газовой службы. Подключение котла к магистрали, настройку и первый запуск должны выполнять техники из сервисного центра

Они имеют на это право, кроме того, это обеспечит действие гарантийного договора.

Любые самовольные (несогласованные) действия чреваты штрафами или неприятными последствиями, поэтому надо заранее детально распланировать весь процесс и не отступать от схемы выполнения работ.
