Схема однотрубного отопления частного дома закрытого типа на примерах

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди. сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

• закрытые системы отопления. которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
• открытые системы отопления. которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
• горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
• вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

• схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
• схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
• схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Варианты подключения радиаторов

Производя монтаж однотрубной системы отопления, используют следующие варианты подсоединения радиаторных теплообменников:

Нижнее. Нижнее подключение наиболее часто используют в ленинградках. Хотя по эффективности теплообмена батареями его принято считать не самым удачным, благодаря наименьшему расходу трубных материалов, эстетичному внешнему виду открытой магистрали, данный метод получил довольно широкое распространение.

Диагональное. Подключение батарей по диагонали считается одним из самых лучших вариантов по эффективности теплоотдачи. При его организации подающий трубопровод подсоединяют к верхнему патрубку, а линию обратки к нижнему выводу с противоположной стороны.

Помимо высокой тепловой эффективности, диагональ обеспечивает и более равномерный нагрев всей площади радиаторных теплообменников.

Диагональная схема подсоединения используется в однотрубных ленинградках и при подключении многосекционных батарей к вертикально расположенному стояку.

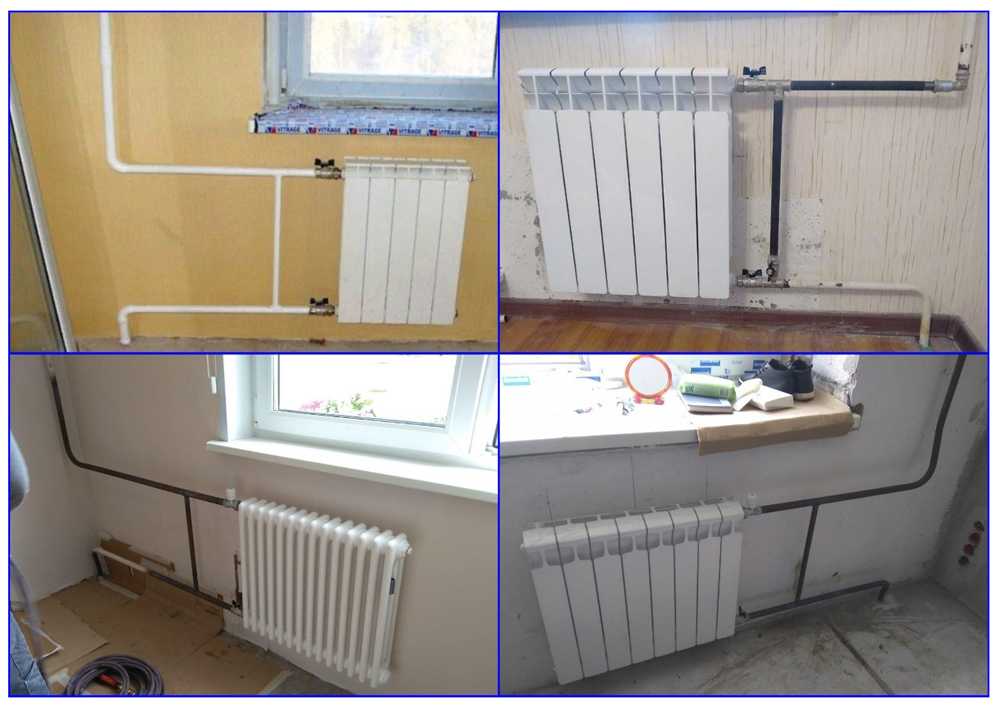

Рис. 3 Примеры бокового подключения стальных радиаторов

Боковое. Подключение радиаторных теплообменников с одной стороны в основном используют в случаях, если центральный трубопровод проложен по вертикали. Данный вариант можно наблюдать в самотечных индивидуальных системах и квартирах многоэтажных коммунальных домов. В последнем случае теплоноситель может поступать в радиатор сверху или снизу.

Чтобы избежать возникновения аварийных ситуаций с нарушением циркуляции отопительной жидкости по контуру при боковом подключении вертикально расположенных батарей, между трубопроводами подачи и обратки обязательно ставят байпасную перемычку.

К главным недостаткам бокового подключения относят часто недостаточный нагрев наиболее удаленных от стояка секций в длинных радиаторах.

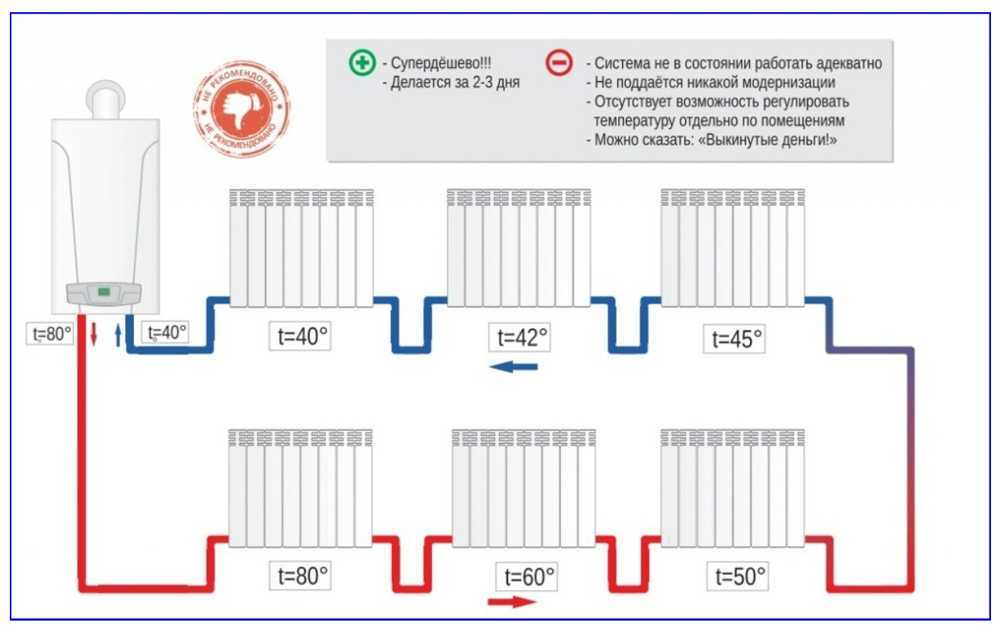

Рис. 4 Особенности последовательного соединения теплообменных приборов

Положительные и отрицательные стороны однотрубной системы

1. Возможность прокладки труб под полом и дверными коробками, не испортив интерьера помещения.
2. Благодаря однотрубной схеме с нижней разводкой появляется возможность за счёт одного замкнутого кольца проложить трубы отопления по всему дому вдоль стен комнат. Проще говоря, центральная магистраль, выходящая одной трубой из котла, последовательно огибает все помещения в доме по полу или под ним и возвращается назад в обратный вход основного отопительного прибора.
3. Все сопутствующие элементы отопления, такие как батареи, сушилки для полотенец, трубы тёплого пола и водяной насос, устанавливаются непосредственно на центральную трубу.
4. Благодаря тому, что центральную магистраль можно проложить под полом, не нарушается эстетичность помещений в доме.
5. В схеме однотрубной разводки отопления предусмотрена регулировка нагрева отопительных радиаторов.
6. В однотрубную систему отопления можно последовательно подключить несколько котлов, например, электрический агрегат с газовым или твердотопливным аналогом. Благодаря этому достигается экономичность и высокая надёжность отопительной системы.
7. Возможность направлять теплоноситель в разных направлениях в зависимости от того, как спланирован дом. Благодаря этому, можно первым делом направлять горячую воду в самые холодные комнаты с северной стороны или в помещение, где живут дети.
8. Однотрубная система отопления с естественной циркуляцией в двухэтажном здании имеет максимальную эффективность. При этом правильно распределить нужный уровень теплоотдачи всех радиаторов можно за счёт кранов Маевского.

Так же, как и у любого другого отопления, у однотрубной схемы отопительной системы с нижней разводкой есть свои недостатки:

• для обеспечения комфортных температурных показателей в доме зачастую используют радиаторы с большим количеством секций;
• если для прокладки однотрубной системы отопления используются трубы из металла, то в будущем демонтаж батарей будет сильно затруднён;
• чтобы схема однотрубного отопления работала с максимальной эффективностью, желательно устанавливать дополнительный насос для поддержания высокого давления теплоносителя.

Благодаря простоте и минимальному количеству труб однотрубной системы отопления с нижней разводкой, она считается самой дешёвой. Но, прежде чем использовать такую разводку в доме, нужно понимать, что прогрев радиаторов происходит постепенно а, следовательно, температура в помещении будет увеличиваться медленно. При этом первыми начинают греться батареи, которые располагаются ближе к котлу, после чего последовательно все остальные радиаторы.

Двухконтурная разводка батарей

Двухтрубная система отопления отличается от однотрубной разделением на две трубы — подачи и возврата теплоносителя. Она обеспечивает равномерный обогрев всех комнат. Такую разводку используют в большинстве новых домов.

Принцип работы

В двухтрубной схеме вода из котла поступает к радиаторам по подающей трубе (магистрали).

Возле каждого радиатора подающая магистраль имеет соединительный входящий патрубок, через который теплоноситель поступает в батарею. Подающая магистраль заканчивается возле последнего радиатора.

Кроме входящего патрубка, у каждого радиатора предусмотрен выходящий патрубок. Он соединяет её с обратной трубой. Обратная магистраль начинается от первой батареи и заканчивается входом в котёл.

Таким образом, нагретая вода поступает в радиаторы равномерно и одинаковой температуры. Из каждого радиатора вода выводится в обратную трубу, где собирается и подаётся в котёл для последующего нагрева. Благодаря такому движению теплоносителя все комнаты в помещении прогреваются одинаково.

Чем отличается

Двухтрубная система отопления включает в себя элементы однотрубной системы и дополнительные устройства. Кроме котла, радиаторов, труб подачи и обратного сбора воды (так называемой обратки), двухтрубная схема включает также циркуляционный насос.

Большая протяжённость магистралей, наличие углов и поворотов в трубах подачи осложняет движение теплоносителя. Поэтому необходима его принудительная циркуляция электрическим насосом.

Фото 1. Циркуляционный насос модели 32-40, напряжение 220 Вольт, производитель — «Oasis», Китай.

Также в двухтрубной схеме присутствует больше кранов, регулирующих подачу воды и её количество. Такой кран устанавливается перед каждым радиатором — на входе и на выходе.

Классификация по расположению

В горизонтальной двухтрубной системе трубы соединяют радиаторы горизонтально. Такая схема работает в отоплении одноэтажного дома или одного этажа многоэтажного коттеджа.

В вертикальной двухтрубной системе трубы соединяют радиаторы, расположенных друг над другом, в одном «стояке». При этом есть отличия от однотрубной вертикальной схемы. Здесь — благодаря наличию трубы подачи и обратки, в вертикальном отоплении могут использоваться батареи любой ширины — многосекционные (поскольку стояки подачи и обратки могут быть удалены друг от друга). Поэтому эффективность двухтрубного вертикального обогрева — выше.

Справка! Желательно, чтобы батареи комнат, расположенных друг над другом, имели одинаковое количество секций. Так проще прокладывать вертикальную трубу обратки.

Нижняя и верхняя обвязка: что эффективнее

Термин «нижней» и «верхней» обвязки обозначает способ подключения батарей в систему отопления. При нижней обвязке входящая вода попадает в батарею через нижний патрубок.

Если она выходит из радиатора также внизу, то эффективность работы радиатора будет снижена на 20-22%.

Если выходящий патрубок будет расположен вверху, то эффективность работы радиатора будет снижена на 10-15%. В любом случае при нижней подаче воды в батареи эффективность обогрева снижается.

При верхней обвязке (подаче) входящий патрубок подключается к радиатору в верхней части. В таком случае движение теплоносителя организовывается эффективнее, батарея будет работать на 97-100% (97% — если входящие и выходящие патрубки расположены с одной стороны радиатора, и 100% — если входящий патрубок с одной стороны сверху, а выходящий — с другой стороны снизу).

Достоинства и недостатки

Достоинства:

• Подходит для организации отопления частных домов большой площади, при этом в систему обязательно врезается циркуляционный насос.
• Обогревает все комнаты на этаже или в стояке равномерно.

Недостатки:

• Обходится дороже однотрубной системы, поскольку требуется вдвое больше материалов — труб между котлом и радиаторами, а также соединительных устройств, кранов, вентилей.
• Циркуляционный электрический насос делает работу системы зависимой от наличия электричества.

Важно! Увеличение количества труб и количества теплоносителя в системе — приводит к росту гидродинамического сопротивления и не даёт возможность воде двигаться самотёком. Необходима принудительная циркуляция и работающий циркуляционный насос

Какой котел лучше выбрать

Газовый

Наилучший вариант для дома – компактный, автоматический, с легкой доставкой топлива. Газовое отопление – самый дешевый вариант. Обычно установка такого котла не требует отдельного помещения – агрегат просто вешается на стену. Бывают одноконтурные и двухконтурные модели, одновременно греющие воду для хозяйственных нужд.

Из недостатков следует указать на тот факт, что все работы с газом должны производить специализированные организации, имеющие лицензию, и в полном соответствии с проектом, согласованным с горгазом.

Дровяной

Такой котел занимает много места и требует отдельного помещения для установки. Топливо загружают вручную. Дрова также требуют много места для хранения – сухого и отдельного от котла (в целях безопасности). Дрова должны быть сухими – их нужно сушить один-полтора года. Прогорают дрова быстро, и закладывать топливо в котел придется почти ежедневно. Автоматизации работа котла поддается плохо – только путем ограничения доступа воздуха в топку. Будут периоды, когда в доме будет прохладно.

Из плюсов – доступность топлива и небольшая цена. Но носить дрова придется вручную.

Угольный

Практически обладает всеми минусами дровяного котла плюс пыль и грязь в котельной. И проблема ликвидации золы. Из положительных моментов – уголь прогорает долго, и загрузка топлива происходит раз в несколько дней.

Пеллетный

Такие котлы появились на отечественном рынке относительно недавно. Полностью автоматизированный котел, с очень высоким КПД (до 90 и даже 95%), относительно компактный, с образованием малого количества сажи и практически без золы. Топливо чистое, экологичное – опилки. Одной загрузки бункера хватает на несколько дней.

Недостатки: топливо не самое дешевое (но и не самое дорогое). Пеллеты придется хранить в сухом месте и вручную переносить в котельную.

Жидкотопливный

Отопительные агрегаты на мазуте работают автоматически, экономичны, не очень дешевы. Требуют установки цистерн для топлива, трубопроводов. Достаточно сложно бывает привезти топливо, перегрузить и при этом не разлить – мазутные пятна не украшают никакой двор.

Электрический

Электричество – самый дорогой вид энергии, и отопление вылетит Вам в копеечку. В остальном – все отлично: котел не требует устройства дымовой трубы, легко управляется, компактен, безопасен. Но если у Вас часто выключатся электричество, это не Ваш вариант: имеется перспектива прожить пару дней в мороз без отопления. Бесперебойник в данном случае не спасет.

Выбор отопительного агрегата часто не зависит от наших предпочтений. В первую очередь следует трезво оценить наличие различных видов топлива в Вашей местности, его стоимость и сложность транспортировки.

Самый оптимальный вид котлов – газовые. Если местность не газифицирована – оптимальным выбором будет пеллетный котел. Дровяные и угольные требуют ручной загрузки, доставки и ручной переноски топлива. Для дачи с непостоянным нахождением людей хорошо зарекомендовали себя камины, булерьяны, металлические печи. Электрическое отопление обходится очень дорого, и такой вид отопления применяют очень редко.

Особенности монтажа

Схема подключения однотрубной системы отопления с верхним и нижним розливами

Если же решено своими руками устроить именно однотрубную систему с естественной циркуляцией, то стоит придерживаться нескольких обязательных правил, иначе зимой в доме будет очень некомфортно. Тупиковая система для подключения своими руками не рекомендуется ввиду сложности и дороговизны.

Нужно очень тщательно смонтировать сборно-подающую магистраль. Так, чтобы наклон горизонтальной трубы был не менее 10° и отсутствовали провисы. Патрубки, которыми радиаторы подключаются к нижней трубе, должны быть разными, со стороны выхода теплоносителя из котла – длиннее.

Одноконтурная система отопления с нижней трубой может быть использована только в том случае, когда число радиаторов не превышает пяти штук. Если дом значительно больше, делается два контура либо используется двухтрубные системы, виды которых (в том числе тупиковая с естественной или принудительной циркуляцией) рассматриваются отдельно. При выполнении работ своими руками следует учесть, что ближние к прямому патрубку котла радиаторы должны быть меньшего объема или на их входах устанавливаются шаровые краны, чтобы регулировать количество поступающего теплоносителя.

Если перепад высот между верхней плоскостью первого от котла радиатора и нижней точкой сборной горизонтальной магистрали невозможно сделать больше 1,5 м, то в схему системы отопления обязательно включается циркуляционный насос. Тоже самое касается случая использования второго нагревательного контура газового котла, который нельзя ставить в подполье. Расширительный бак устанавливается перед насосом против движения теплоносителя, чтобы исключить постоянное срабатывание его мембраны.

Факт! Однотрубное отопление – это способ обогрева с неэффективной циркуляцией, ее балансировка легко нарушается. Ее монтаж массово применялся для одноэтажного строительства, когда в дефиците были трубы, фасонные изделия, электроды. Горизонтальная разводка считалась наиболее простой, а работы можно было вести только сваркой по металлу. Вертикальная, использовавшаяся в многоэтажных домах, была еще менее эффективной. Сейчас, когда в магазинах есть все, в том числе новые материалы и комплектующие, а огневые работы при монтаже труб не требуются, использовать ленинградское отопление нежелательно из-за капризности и сложности настройки.

(Пока оценок нет)

Проводим монтаж отопления в частном доме

Один из вариантов правильно спланированного котельного помещения.

Система отопления устанавливается в несколько этапов. Первым делом вам необходимо обустроить помещение под котел. Оно должно быть хорошо проветриваемое, обработанное огнеупорными материалами. Сам котел монтируется не вплотную к стене, а с небольшим отступом. От потолка, пола и остальных стен также нужно отступить. Вешайте прибор так, чтобы к нему было легко добраться.

После установки котла переходите к подключению насоса (если он нужен) или монтажу коллектора (если предусмотрен). Также закрепите все регулирующие и измерительные приборы около котла. Только после вышеперечисленных действий стоит переходить к обустройству магистральных трубопроводов. Здесь не обойтись без перфоратора, так как для прокладки линии придется пробивать в стенах отверстия.

Важно! Уклон должен составлять не менее 5 мм на метр – очень важно выдержать уклон. Отсутствие такового негативно скажется на работе всей системы в целом, поэтому ответственно отнеситесь к этому вопросу. Схематическое изображение правильного уклона в системе отопления

Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел

Схематическое изображение правильного уклона в системе отопления. Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел.

Радиаторы устанавливаются в последнюю очередь. Перед монтажом нужно разметить стену, затем просверлить отверстия, куда устанавливают кронштейны. При разметке соблюдайте следующие расстояния: от пола до нижней стороны батареи – не менее 10 см, от стены до задней стенки – не менее 2 см, а от подоконника – не менее 10 см. Желательно на все входы и выходы батарей ставить вентили, что упростит замену или ремонт.

Только после окончания всех работ можно проверить систему. Если вы устанавливали газовый котел, то обязательно вызовите на пробный запуск представителя газовой службы.

На самом деле установка системы отопления в частном доме – не настолько сложное занятие. Достаточно соблюдать все правила и работать без спешки. Проблема заключается лишь в сроках. Если у вас не слишком много времени, то посмотрите цены на работу, прикиньте, что вы сможете сделать самостоятельно, а что лучше доверить мастерам. Таким образом, вы сэкономите время и деньги. Покупайте качественные материалы, тогда все элементы прослужат вам намного дольше. Также устанавливайте хорошие радиаторы, они буду иметь больший КПД, а значит, затраты на топливо сократятся.

Схема монтажа отопления с тёплым полом в частном доме

В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.

Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.

По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.

Как провести отопление своими руками — вариант на два крыла

Ранее уже говорилось, что отопительная система представляет два варианта, одно и двухтрубная. Наиболее распространенной и лучшей по сохранению тепла является двухтрубная. Она также представлена двумя видами: тупиковой и попутной. При тупиковой схеме теплоноситель в подающей трубе движется навстречу потоку жидкости в обратке, т.е., попросту говоря, теплоноситель движется в одном направлении. Такая схема называется петлей Тихельмана.

Если протяженность труб большая, то всю разводку разделяют на две части или, как говорят, на два крыла. Такая схема особенно популярна в частных домах и на дачах.

Протяженность обоих частей или крыльев необходимо делать одинаковыми, а все радиаторы в этой сети подключаются при помощи вентилей. Это позволит быстро и оперативно регулировать подачу воды.

В остальном монтаж аналогичен всем остальным и не требует каких-либо особенностей.

Принцип работы однотрубной системы отопления

Схема работает так – к источнику тепла закольцована магистральная труба, дополненная радиаторами. Теплоноситель (вода) нагревается в котле, транспортируется по трубопроводу с наполнением радиаторов, затем поступает обратно. Циркуляция теплоносителя непрерывная, подключение радиаторов последовательное, а повышение объема жидкости при нагревании компенсирует расширительный бак.

Непрерывность цикла объясняет длительное поддержание комфортной температуры в помещениях, поэтому однотрубное отопление считается лучшим для схем с применением баков разного типа.

Отличие однотрубной системы от двухтрубной

Основные различия касаются техники присоединения батарей к тепловой магистрали. Одноконтурная система отопления представляет собой замкнутую кольцевую конструкцию, в которой трубопровод протягивается от источника тепла. Если подача теплоносителя осуществляется по одной трубе, а обратка (остывшая вода) подается по другой трубе – это 2-х трубная система. В этом случае все радиаторы подключаются параллельно, теплоноситель поступает в каждую батарею самостоятельно, в сильно нагретом состоянии, что гарантирует высокую интенсивность обогрева и объясняет высокую теплоэффективность системы.

Однотрубные контуры подходят для отопления небольших помещений (до 150 м2), а вот 2-х трубные справляются со значительными площадями. Однако при обустройстве парного контура необходимо вдвое увеличить объем закупаемого материала, оборудования.

Преимущества и недостатки однотрубной системы

Выделяются следующие достоинства конструкции:

1. Небольшие затраты на покупку материалов. В этом случае экономия составляет до 40%, что объясняет незначительный объем монтажных работ.
2. Простота схемы. Соорудить систему сможет домашний мастер без большого опыта.
3. Надежность. Если контур подключен и соединен правильно, ломаться тут нечему, а значит, прослужит такая конструкция достаточно долго.
4. Универсальность. Одноконтурная теплоподача монтируется в любом доме, где есть возможность подключения к источнику нагрева, в качестве которого может выступать электро-, газовый котел или печка с котлом нагревания.

Выкладка трубопровода чаще всего организуется по полу, поэтому не возникает проблем с декорированием элементов системы.

Но есть и недостатки:

• неравенство температур при наличии большого количества радиаторов – вода остывает, поэтому крайняя батарея может быть холоднее;
• при обустройстве самотечной системы возникают сложности с выбором уклона трубы, поэтому следует тщательно рассчитывать все параметры.

Первый минус устраняется дополнительными секциями в крайнем радиаторе, второй – установкой насоса. Затраты повышаются незначительно, а вот эффективность системы возрастает.

Как подключить однотрубное отопление?

• Однотрубные системы отопления дома: особенности таких решений
• Преимущества и недостатки однотрубной системы отопления частного дома
• Варианты монтажа однотрубного отопления своими руками
• Схема однотрубного отопления: что нужно учитывать?
• Особенности подключения однотрубного отопления в двухэтажном доме
• Порядок монтажа однотрубного отопления своими руками

Одним из важнейших параметров при выборе отопительной системы являются ее конструкционные особенности. Одной из наиболее распространенных систем отопления своего дома является однотрубная, или ленинградка. Однотрубные системы отопления частного дома имеют множество особенностей, которые необходимо учитывать, особенно если вы планируете сделать подобное отопление своими руками .

Общая схема однотрубного отопления.
