Подключение теплого пола к системе отопления (совмещенное или комбинированное отопление)

Газовый водонагреватель

Газовые котлы экономичны и эффективны, но для их установки требуется разрешение государственных служб. Они выполняют проект, в котором прописывается мощность оборудования и место его расположения. Нагреватель представляет собой компактное устройство, которое оснащено автоматикой. Потребителю необходимо только настроить оборудование на определённый режим работы.

Котёл для тёплого пола состоит из топки, в котором находится теплообменник; это может быть змеевик или система тонких трубок, по которым проходит вода. Теплообменник может находиться над газовой горелкой или располагаться вдоль стенок котла. В некоторых нагревательных приборах вода находится в колбе, вдоль неё проходят трубки с газом.

Своими руками собрать газовый котёл не получится. Устанавливают его специалисты. Тёплый пол от газового котла подключают специальные службы. Они контролируют систему нагрева воды, проводят профилактические работы.

Подсоединение от центрального отопления

Согласно законодательству Российской Федерации, Республики Беларусь, Украины и других стран бывшего СССР, самовольное вмешательство в систему централизованного теплоснабжения запрещено. Проще говоря, за подключение дополнительных приборов отопления и теплых полов грозит крупный штраф и предписание демонтировать лишние обогреватели.

Как обнаруживается несанкционированное присоединение от централизованного отопления:

• соседние квартиры получают меньше тепла, жильцы начинают строчить жалобы, комиссия от управляющей компании выявляет вашу модернизацию;
• из-за скачков давления или некачественного монтажа происходит прорыв и затопление нижней квартиры; Протечка соединения внутри бетонного монолита
• ответственные лица отмечают большую разницу в показаниях общедомового и квартирных приборов учета тепловой энергии;
• если подключить контуры теплого пола последовательно с батареями, возрастает гидравлическое сопротивление всей ветви, проток уменьшается, в квартирах по данному стояку становится холоднее.

Некоторые «хитрецы» советуют подсоединять петли ТП через пластинчатый теплообменник, дабы изолировать контуры от центрального отопления. Подвох: гидравлическое сопротивление сети не вырастет и прорыв трубы не вызовет серьезного затопления, но количество отбираемого тепла все равно увеличится.

Как делать подогрев полов законным путем:

1. Обратиться в теплоснабжающую организацию с заявлением и получить разрешение.
2. Вместе с разрешительным документом получить технические условия на монтаж и подключение напольных контуров.
3. Разработать и согласовать проект.
4. Самому смонтировать систему и сдать в эксплуатацию.

Надо признать, подавляющее большинство заявителей получает отказ на стадии обращения. Исключение делается для жилищ в новостройках с индивидуальным подключением квартирного отопления к разводящим стоякам. Но если вы решили на собственный страх и риск врезать отопительные контуры в сеть теплоснабжения, переходите к изучению следующего раздела.

Выбираем котел правильно

От газового котла в доме будет зависеть дальнейший микроклимат в комнатах. Зачастую подобные системы выбирают исходя из стоимостной выгоды (итогов) одного из энергоносителей. Этот подход, к удивлению, и является самым правильным. При выборе теплоносителя следует руководствоваться следующими факторами:

Котел и теплый пол

1. Степень сложности необходимых монтажных работ, которые направлены на установку комплексного оборудования.
2. Последующая степень удобства при эксплуатации. Немаловажную роль играет стоимость его последующего обслуживания.
3. Стоит так же учитывать возможность перебоев в электроэнергии и ее полное отключение в конкретном регионе.
4. Максимальная и минимальная мощность системы.
5. Какой самый выгодный, с экономической точки зрения, энергоноситель.

Дело в том, что не существует такой компании, которая бы выпускала отопительные котлы, предназначенные для тёплого пола. Можно найти модели, в инструкции которых содержится информация касательно его работы с системами теплых водяных полов, но не более того. Главным отличительным признаком напольных контуров от радиаторных систем, является температура основного теплоносителя. При использовании радиаторных систем, температура теплоносителя может достигать 80°C. В трубах водяных полов лишь 55°C.

Спецификация характеристик котла

Для того, что бы добиться оптимального микроклимата в помещениях, система должна нагреваться до 40°C. Остывший теплоноситель будет иметь температуру в 30°C. Если для отопления используются радиаторы и теплые полы, которые снабжаются нагретым теплоносителем от того же котла, то выбор теплогенератора не должен вызвать трудностей. Не каждый источник тепла может работать на поддержание оптимальной температуры. Для этого можно дополнительно обвязывать агрегат.

Сложности в стыковках могут зависеть от выбора одной из разновидностей используемого котла и теплого пола:

• угольный и автоматический пеллетный;
• напольный или настенный газовый;
• твердотопливный;
• электрический.

Схема классификации котлов

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.

Она включает в себя:

наличие радиаторов отопления с нагревом до 70-80С

отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь — как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

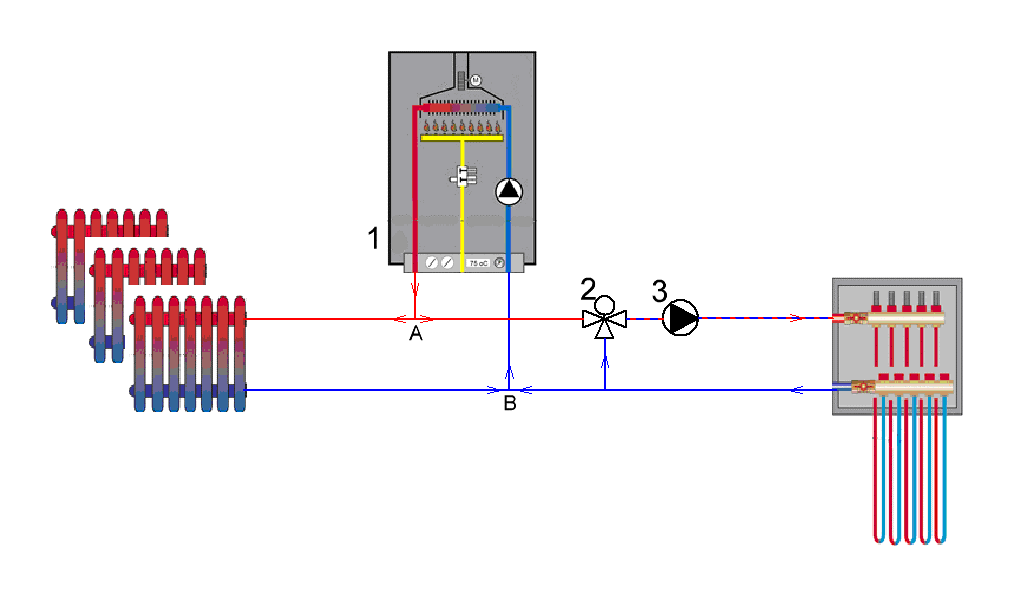

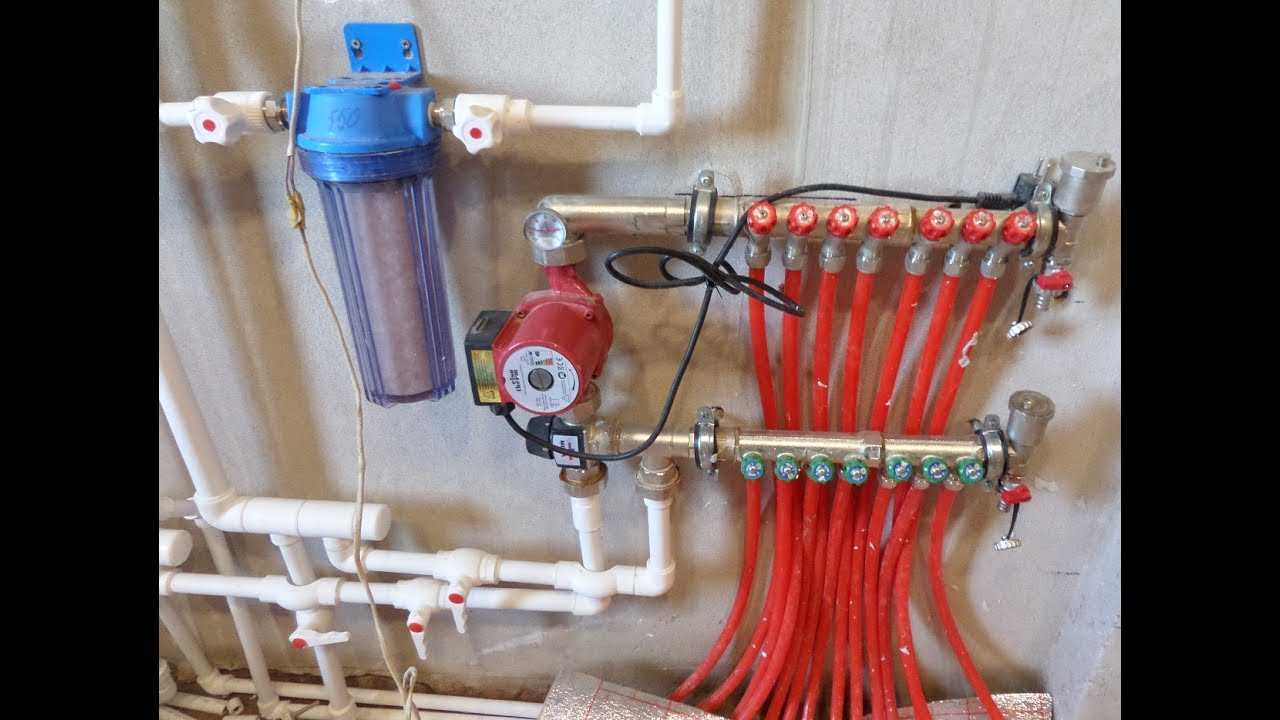

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот — перегретая сверх нормы.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

простой монтаж

доступная цена оборудования

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

Проблема подключения тёплого пола к твердотопливному котлу

Многих отпугивает идея устройства тёплого водяного пола в своем частном доме из-за отсутствия газоснабжения. Бывают такие ситуации, когда в районе новостроек отсутствует пока ещё подведение газа к новым домам, а заселяться как бы надо.

При этом нужно пережить 1-2 холодных сезона, прежде чем дождаться голубого топлива в дом. Отопление электричеством это очень дорогой вид энергии, по отношению к другим. Поэтому хочется, как то сократить расходы на отопление в эти холодные зимы без газа. Либо другая ситуация, связанная с дачным домом. Когда зачастую в дачных поселках отсутствует тот же самый газ и вряд ли он появится в ближайшие годы там. При этом так хочется иметь у себя под ногами комфортный тёплый пол. Поэтому самым оптимальным способом в данных ситуациях является отопление при помощи твердотопливного котла. Кстати способ подключения тёплого пола, который сейчас мы рассмотрим относится не только к твердотопливный котлам, но и применим к печному отоплению с водяным контуром. Ведь котёл из магазина это по сути уменьшенная копия печи, сложенная из кирпича.

Теперь давайте рассмотрим такую ситуацию, когда пол с подогревом подключен к твердотопливному котлу по схеме, которую мы рассматривали в статье по подключении тёплого пола к газовому и электрическому котлу. Впрочем схема была такая:

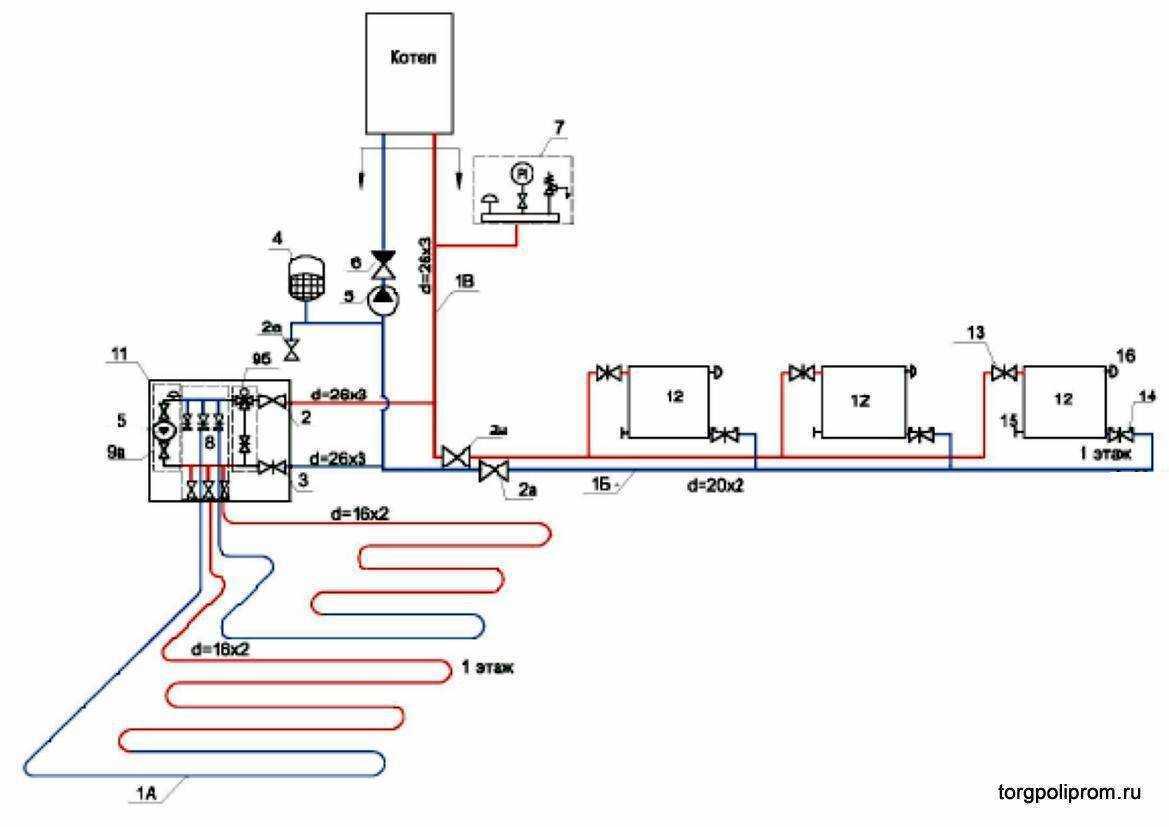

Представьте что в место газового котла стоит твердотопливный котел, либо печь. В него заложены уголь или дрова. Они горят, весело с шумом. Котёл нагревает теплоносителя, насос гонит его в пол. Тут неожиданно отключают электричество, насос останавливается, теплоноситель уже не подается в пол, соответственно приток холодного (остывшего) теплоносителя не меняет горячий, находящийся в котле и он закипает, что неизвестно чем может закончиться. Даже если твердотопливный котел автоматически регулирует интенсивность горения с помощью заслонки, это не спасет от закипания, так как для того, чтобы котёл «задушил» горение нужно определённый промежуток времени. Если систему отопления снабдить бесперебойным питанием, на случай отключения электроэнергии это конечно спасёт ситуацию в конкретном случае, но существует ещё одна проблема, по причине которой подключать данный вид котлов по такой схеме не представляется возможным.

Так как наличие трехходового клапана или сервоприводов на коллекторе, регулирующие температуру подачи теплоносителя в пол, могут «разыграть» следующий «сценарий». Как только полы прогреются до определенной температуры, трехходовой клапан, оснащенный термостатической головкой перекроет вход подачи горячей воды или выставит баланс больше в сторону холодной (обратного коллектора) воды или сервопривода закроются полностью, или практически полностью, температура в котле начнет резко повышаться и закипит.

Подключение тёплого пола напрямую к котлу, минуя трехходового клапана и сервоприводов по такой схеме:

Эту схему мы рассматривали в той же статье, что и первую представленную здесь.

Она не является правильной в данном случае, так как при этом будет сильный перегрев тёплого пола потому, что в отличии от газовых и электрических котлов, твердотопливные котлы не имеют такой автоматики.

Это интересно: Как работают твердотопливные котлы длительного горения?

Обвязка методом первичных и вторичных колец

Существует еще один способ совместной обвязки твердотопливного котла с электрическим для обеспечения большого числа потребителей. Это  метод первичных и вторичных колец циркуляции, который предусматривает гидравлическое разделение потоков, но без использования гидрострелки. Также для надежной работы системы требуется минимум электроники, а контроллер не нужен вообще, невзирая на кажущуюся сложность схемы:

Хитрость в том, что все потребители и котлы подсоединяются к одному первичному кольцу циркуляции как подающим трубопроводом, так и обратным. За счет малого расстояния между подключениями (до 300 мм) перепад давлений выходит минимальным по сравнению с напором насоса главного контура. Благодаря этому движение воды в первичном кольце не зависит от работы насосов колец вторичных. Меняется лишь температура теплоносителя.

Теоретически в главный контур может быть включено сколько угодно источников тепла и вторичных колец. Главное, верно подобрать диаметры труб и производительность насосных агрегатов. Фактическая производительность главного кольцевого насоса должна превышать расход в самом «прожорливом» вторичном контуре.

Чтобы этого добиться, необходимо выполнить гидравлический расчет и только потом удастся верно подобрать насосы, так что без помощи специалистов обычному домовладельцу не обойтись. Кроме того, надо увязать работу твердотопливного и электрического котлов путем установки отключающих термостатов, о чем рассказано в следующем видео:

Теплый пол от газового котла

Если ваше жилище газифицировано, то логичным будет выбор источника тепла, работающего на природном газе. Нужно лишь правильно подобрать его по мощности и сопоставить выбранную модель с условиями эксплуатации. При частых перебоях электроснабжения проще поставить напольный энергонезависимый отопитель с открытой камерой сгорания, чем покупать и эксплуатировать бензиновые либо дизельные электрогенераторы.

Когда с подачей электричества все в порядке, то проще всего установить и подключить настенный газовый котел для теплого пола. Он хорош тем, что имеет собственный циркуляционный насос, расширительный бак, предохранительный клапан и сетчатый фильтр. В этом случае схема подключения тёплого пола очень проста: отопитель соединяется с распределительной гребенкой трубами напрямую, но с учетом таких нюансов:

1. На входе и выходе теплогенератора должны стоять отсекающие шаровые краны.
2. Вместительности встроенного расширительного бачка (обычно не более 10 л) должно хватать на обслуживание системы отопления. Произведите подсчет объема воды в трубах и сопоставьте с емкостью бачка. Если последняя меньше 1/10 части общего количества теплоносителя, то поставьте дополнительную расширительную емкость на обратном трубопроводе перед входом в котел.
3. Если конструкцией настенного отопительного агрегата не предусматривается встроенный расширительный бак, поставьте его отдельно на трубопроводе обратки, как сказано выше.

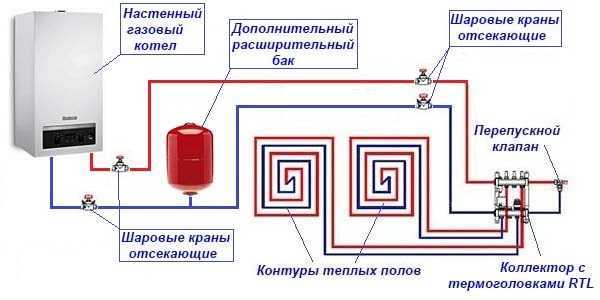

Ниже на схеме показано, как подключить теплый пол к настенному газовому котлу. Как видите, циркуляционный насос в системе отсутствует, поскольку задействован котловой агрегат. Распределительный коллектор без смесительного узла оснащен термоголовками типа RTL, подробнее о данном виде подключения водяных контуров рассказано в этой статье.

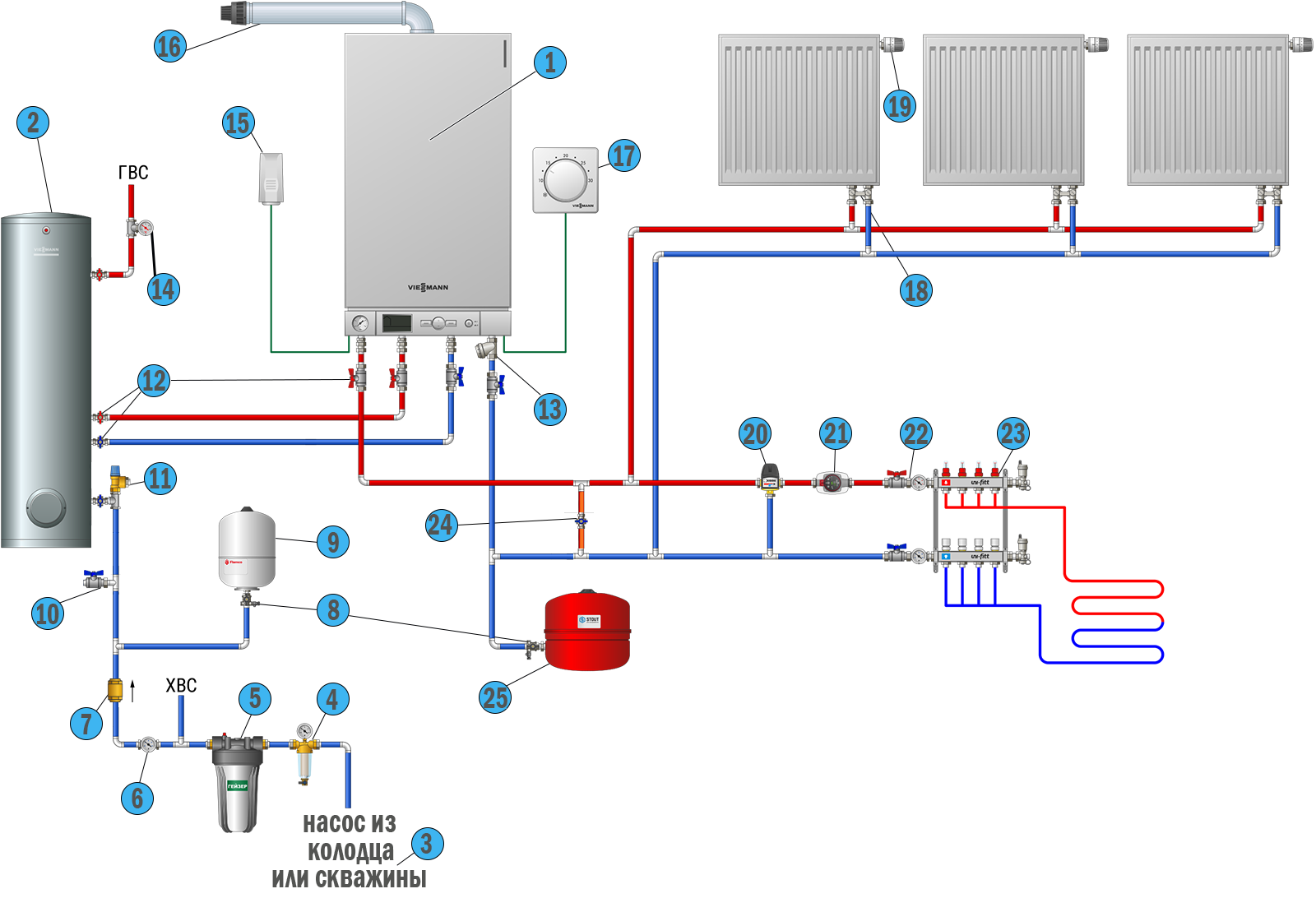

Поскольку расширительный бачок встроен в настенный отопитель, дополнительный резервуар ставится при необходимости. Например, большое количество воды в системе отопления

Напольные газовые теплогенераторы, за редким исключением, не оснащаются насосами и расширительными баками. Поэтому его подключение осуществляется по аналогичной схеме, но с недостающими элементами в обвязке:

В закрытых системах, куда относятся и теплые полы, обязательно ставится группа безопасности и насос. В котлах напольного монтажа эти элементы отсутствуют

Когда необходимо произвести монтаж традиционной схемы, где теплый пол и радиаторы получают тепло от одного котла, подключение производится следующим образом:

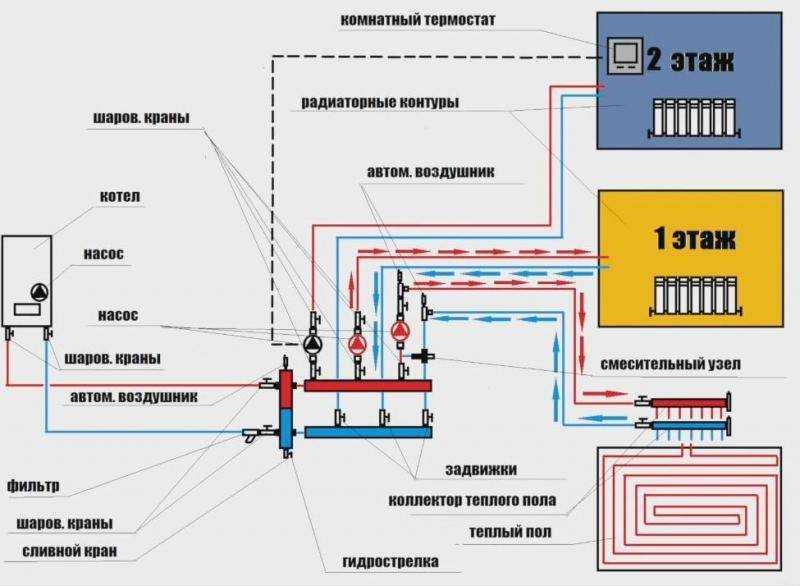

Что такое комбинированная (совмещенная) система отопления

Вообще, комбинированным называют отопление в двух случаях. Первый — это когда совмещены две системы обогрева дома — радиаторная и теплый пол. Второй — использование двух котлов, которые подключены параллельно. И работать они могут по очереди или одновременно. Зависит от способа подключения.

Чтобы гарантированно всегда было тепло, ставят два котла

Но два котла в одной системе отопления чаще называют резервированным или гарантированным отоплением. В большинстве случаев под комбинированной системой понимают именно использование теплого пола вместе с радиаторами. Причем теплый пол — водяной, который подключается в одну систему с радиаторами. Это вносит свои коррективы и особенности в схему. Так что именно о такой системе дальше и пойдет речь.

Каким бывает комбинированное отопление

Водяное отопление на сегодняшний день есть двух типов — привычное нам радиаторное и водяной теплый пол. Причем чаще всего, обе системы подключены к одному источнику тепла. Под источником тепла обычно подразумевают отопительные котлы. Так что комбинированная система отопления устанавливается обычно в частных домах. Тут можно делать все (или почти все), что вы захотите.

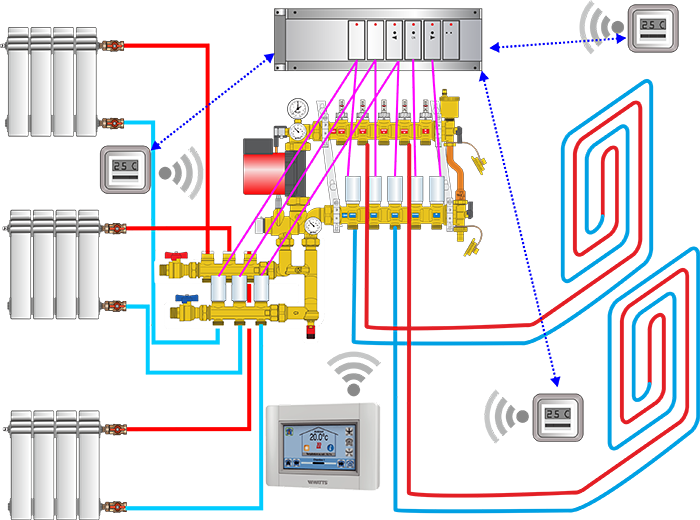

Обычно под комбинированным отоплением имеют в виду радиаторы и теплый пол в одной системе

В квартирах с централизованным отоплением установить водяной теплый пол почти невозможно. Эта система имеет слишком большое гидравлическое сопротивление и попросту остановит циркуляцию в стояке (если к нему подключиться). Ни вам тепла, ни соседям. А если не остановит, то на выходе из теплого пола будет абсолютно холодная вода, что точно не устроит ваших соседей.

Но есть и исключения — это новые дома, в которых есть стояки для подключения батарей (высокотемпературный стояк) и теплого пола (низкотемпературный). В таком случае каждая система подключается к своему отводку. Если очень хочется, есть способ подключить водяной пол и в квартире — поставить котел для обеспечения работы этой системы. Решение дорогое, но его хоть можно каким-то образом реализовать.

Что дает комбинированное отопление

Зачем делать комбинированную систему отопления? Ведь даже радиаторное отопление сделать недешево, а если монтировать две разные системы, затраты вырастут почти вдвое. Причины есть. Почему делают теплый пол? Потому что по ощущениям, более комфортно находится в помещениях с теплым полом. А зачем тогда радиаторы? Во-первых, они быстрее нагреваются и остывают. Теплый пол — трубы, залитые в бетон. Пока бетон прогреется, будет холодно. Вот на этот период и требуются радиаторы. Они быстро нагреют воздух.

В коттедже часто стараются сделать теплый пол на первом этаже и радиаторы поставить выше

Вторая причина, по которой предпочитают делать комбинированную систему отопления — не так много покрытый, которые эффективно работают при укладке на теплый пол. Идеально подходит только плитка, камень или керамогранит. Но такое покрытие в жилых комнатах мы не используем, а другие (хоть есть и совместимые виды) не слишком эффективно передают тепло. Так что, чтобы было тепло и комфортно, нужны и радиаторы, и трубы в полу.

Крепежные соединения для труб водяного отопления

На теплоизоляцию устанавливают крепеж для трубы.

Его назначение – закрепить соседние ветки трубы и расположить ее по территории пола в строгом соответствии с предварительным планом. Крепеж удерживает трубу, пока бетонная стяжка не приобретет нужную степень твердости. Использование крепежа облегчает монтаж пола и гарантирует правильное размещение трубы в толще бетонной подушки.

Крепежом могут быть специальные металлические планки, металлическая сварная сетка, пластиковые скобы, которые пришпиливают трубу к пенопластовому основанию.

Металлические планки используются при увеличенной толщине бетонной подушки.

Они немного поднимают трубу относительно теплоизолятора, благодаря чему она оказывается ближе к верхней поверхности бетонной подушки. Труба просто защелкивается в фигурные выемки планок.

Металлическая сетка не только крепит трубу, но и армирует слой бетонной подушки. Труба привязывается к сетке кусочками проволоки или пластиковыми хомутами.

Расход крепежа составляет 2 шт. на погонный метр. В местах закруглений можно использовать дополнительный крепеж.Пластиковые скобы устанавливаются вручную.

Они пришпиливают трубу к пенополистеролу по мере ее укладки. Полупромышленные теплые полы своими руками делаются с помощью особого степлера. Но его приобретение оправдано только при интенсивном профессиональном использовании.

В последние годы производители систем теплых полов стали предлагать еще одно очень удобное решение. Речь идет о специальных листах плотного пенополистерола с профилированной поверхностью.

Обычно поверхность таких листов представляет собой пересечения канавок или ряды выступающих элементов, между которыми легко укладываются трубы подогрева.

Поверхность листов гладкая, эструдированная, все поры закрыты и дополнительной гидроизолирующей пленки для нее не требуется. Имея особый терморезак, канавки в пенополистероле можно нарезать и самостоятельно. Но для проведения этой работы нужен хотя бы минимальный опыт.

Важно! Металлопластиковая труба поставляется в бухтах. При укладке бухта раскатывается по траектории размещения трубы

Нельзя вытягивать трубу из лежащей бухты, поскольку это вызовет ее скручивание и может привести к расслоению внутренних слоев.

Виды источников тепла

Котлы для нагрева теплоносителя могут быть нескольких видов. Они отличаются особенностями эксплуатации, установки и типом топлива, на котором работают.

Бывают одноконтурные и двухконтурные нагреватели. Первые предназначены обслуживать только одну линию отопления или подогревать воду. Вторые выступают как источник тепла для отопительной системы и осуществляют горячее водоснабжение (ГВС). Работать в обоих режимах агрегат не может: при подогреве воды для ГВС отключается отопление.

По месту установки котлы делятся на два вида: настенные и напольные. Первые позволяют сэкономить площадь, вторые отличаются большой мощностью.

По типу топлива котлы бывают:

1. Дизельные. Топливом для них является солярка. Они автономны, имеют высокую производительность при малом расходе горючего, легко устанавливаются.
2. Твердотопливные. В качестве топлива используется все, что горит: уголь, дрова, паллеты, брикеты и т. д. Процесс напоминает сжигание дров в обычной печи, только проходит при повышенных температурах без доступа воздуха. Носитель нагревается горячим дымом, образующимся во время горения. Применяются для автономного отопления в доме. Они требуют постоянной загрузки топки.
3. Газовые. Самые экономичные и эффективные. При небольшой стоимости энергии имеют наиболее высокий коэффициент полезного действия. Для подключения к системе водяного пола придется дополнительно включить распределительный коллектор и циркуляционный насос.
4. Электрические. Могут работать при помощи электродов, индукции или ТЭНов. Они просты в эксплуатации, но это самый дорогой источник тепла.

При выборе котла для подключения системы теплых полов ориентируются на следующие критерии:

• совместимость;
• простота монтажа;
• мощность оборудования;
• возможность регулирования температуры нагрева;
• эффективность;
• удобство эксплуатации;
• безопасность;
• производитель.

От правильности выбора и подключения приборов и оборудования зависит качество отопления и эксплуатационные расходы.

Твердотопливный котёл для теплого пола

Твердотопливные котлы в своем функционировании нуждаются в постоянном внимании и обслуживании, а в совместимости с теплым полом возникает особенно много трудностей. Исключением являются агрегаты, работающие на пеллетах
, но они всё равно требуют большего внимания по сравнению с котлами, работающими на газу и электричестве.

В работе твердотопливных отопительных приборов возникает немало сложностей:

1. Необходимо специальное место вблизи котла для хранения топлива.
2. Растапливать котел нужно не реже, чем раз в сутки.
3. Необходимо проводить регулярную чистку дымохода.

Чтобы подключить твердотопливный котёл, нужно установить трехходовые клапаны. Их число должно быть равным количеству контуров. Благодаря смесительному узлу, который образуют эти клапаны, нагретая вода будет охладевать.

Твердотопливный котёл с теплоаккумулятором

Осуществляя подключение твердотопливного котла к водяному полу, обязательно нужно учесть, что вода в трубы попадает под действием насоса, который работает от электросети. Если произойдет отключение электричества, движение теплоносителя будет остановлено, но так как котел будет продолжать функционировать, вода начнет греться, и температура ее дойдет до 100°С. Таким образом, из-за того, что у агрегатов, работающих на твердом топливе, отсутствует автоматика, произойдёт перегрев воды.

Чтобы избежать таких неприятных последствий, можно установить теплоаккумулятор. Этот прибор представляет собой емкость, объём которой рассчитывается, исходя из мощности котла — на 1 кВт 40 л. Термоаккумулятор подключается к системе теплого пола. Нагретая вода изначально будет поступать в этот бак, а уже после того как остынет — в трубы водяного тёплого пола.

Облегченный теплый пол для деревянных перекрытий

Как уже говорилось ранее, для деревянных перекрытий обустраивается легкий теплый пол без бетонной подушки. В этом случае последовательность работ может немного отличаться в зависимости от состояния старого пола и конструкции перекрытия.

Чтобы тепло не уходило вниз – под трубы укладывается утеплитель. Он может размещаться между лагами перекрытия, и тогда лучше использовать минеральную вату, а может настилаться на старый прочный черновой пол – тут уже потребуется пенополистерол с плотностью 25-35 кг/куб.м. Чтобы не образовывался конденсат, под минвату укладывается мембрана паробарьер. Сверху на лаги набивается первый черновой пол.

Так же, как и для бетонного пола, на утеплитель желательно настелить теплоотражающий экран из фольги или пенофола. Все стыки и швы должны быть герметично проклеены скотчем.

Прямо на пенополистерол настилаются лаги, к которым прибиваются доски чернового пола.

Между досками должны оставаться зазоры около 2 см для укладки трубы. Аналогичные зазоры нужно предусмотреть на торцах досок чернового пола. В ином случае для трубы придется выбирать поперечные канавки, а это может привести к поломке досок.
