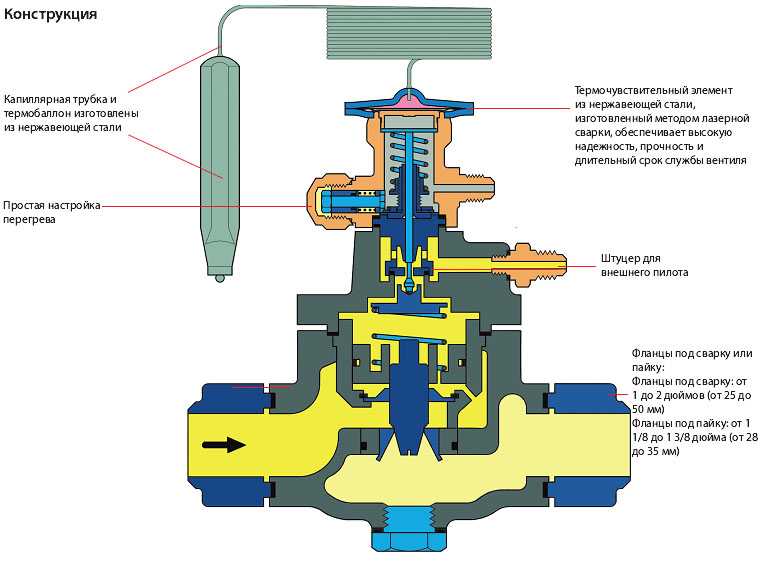

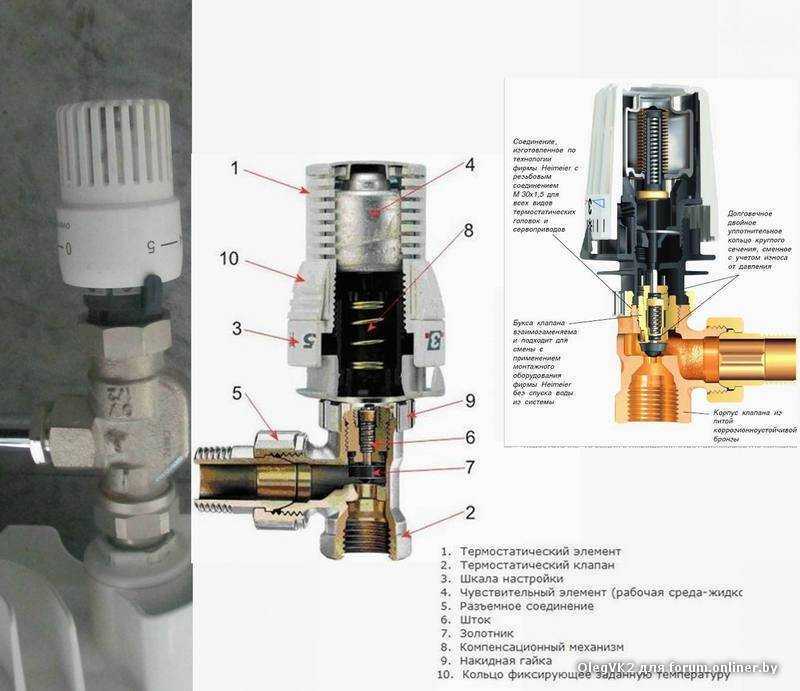

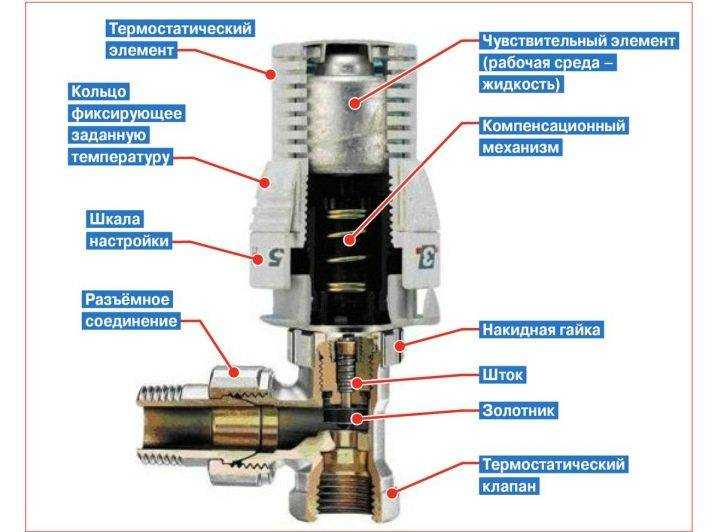

Устройство и принцип работы термостатического вентиля

Как установить клапан своими руками

Все виды трехходовых клапанов устанавливаются в систему с помощью резьбовых соединений (приобретаются специальные устройства с внутренней или наружной резьбой), а также обжимных (компрессионных) переходных элементов.

Установка трехходового клапана в зависимости от типа устройства имеет свои нюансы. Любое устройство требует строго соблюдения схемы установки в трубопроводе с учетом гидравлических параметров системы.

Монтаж клапана разделяющего

Разделяющий клапан устанавливается на обратном контуре системы отопления перед циркуляционным насосом, и его выходной патрубок должен находиться в открытом положении.

Монтаж смешивающего клапана

Смешивающий трехходовой клапан может подключаться к системе через безнапорный коллектор, гидравлический разделитель или непосредственно к источнику тепла (котлу или бойлеру). При избыточном напоре теплоносителя вместе с клапаном устанавливают специальное дросселирующее устройство, чтобы предотвратить перерасход рабочей среды.

Помещения с большим количеством контуров

Если монтируется основание с большим количеством контуров, целесообразней разбить помещения на определенные участки. В этих участках подключение к котлу может осуществляться либо с помощью трехходового термостатического вентиля, либо специального устройства для отопления пола.

Приемлемая альтернатива – смонтировать один общий узел смешения. Такой подход требует совместимости клапана с контроллером и приводом. Второй позволяет различать пограничные температуры труб. Рабочая жидкость поступает в распределитель или в общий коллектор. Регулировка температурного режима возможна в этом случае с помощью дистанционных термоголовок.

Статья по теме: Как выбрать петли для стеклянных дверей

Термоклапан отопления – предназначение

Термостатический клапан для систем отопления предназначен для автоматического открытия и закрытия входного отверстия радиатора. При достижении определенной температуры в помещении. Другими словами, если в помещении слишком жарко, то можно установить на радиатор термостатический клапан. Тем самым добиться более комфортной температуры в комнате. Причем предназначены термоклапаны для стальных, алюминиевых и им подобных радиаторов и конвекторов. То есть для быстро нагревающихся и быстро остывающих приборов. На чугунных отопительных радиаторах термоклапаны работать будут. Однако очень не эффективно.

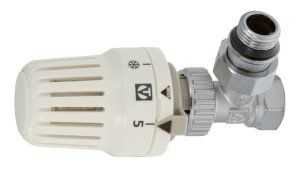

Термостатический клапан VALTEC – угловой, с термоголовкой

В некоторых случаях термоклапан может помочь даже тогда, когда радиатор греет слабо. Если система отопления дома плохо сбалансирована. К примеру, первые от котла радиаторы греют сильно, а последние едва теплые. Но установив термоклапаны на первые по ходу теплоносителя батареи отопления, можно исправить этот перекос. И безусловно добиться более сильного прогрева тех радиаторов, которые до этого грели слабо.

Назначение

Термостатические клапаны – это регулирующие устройства, которые монтируются в систему трубопроводов для перекачки рабочей жидкости. По принципу действия их можно сравнить с кранами-смесителями, которые переключают потоки воды или смешивают их в определенных пропорциях.

Использование данного устройства позволяет решить сразу несколько задач:

Получить воду с заданной температурой за счет соединения горячего и холодного потоков.

Поддерживать температуру на постоянном уровне.

Перенаправлять потоки жидкости, идущие из разных трубопроводов, в необходимую сторону.

Для выполнения поставленных задач могут использоваться термостатические клапаны с различными характеристиками.

Сферы применения

Трехходовой клапан, принцип работы которого был рассмотрен выше, обладает достаточно широкой сферой применения. Так, такие его разновидности, как электромагнитное устройство или же прибор с термоголовкой, часто встречаются в современных магистралях, где требуется корректировка пропорций при смешивании двух разделенных потоков жидкости, но без снижения мощности или объема.

Что же касается использования в быту, то самым популярным здесь считается термостатический смесительный прибор, с помощью которого, как уже отмечалось выше, можно регулировать температуру рабочей жидкости. Эта жидкость может подаваться как в трубопровод «теплого пола», так и в отопительные радиаторы. А если клапан еще и имеет автоматическое управление, то контролировать температуру в жилище можно будет без каких-либо проблем!

Обратите внимание! Применение трехходового клапана в отопительной системе в целях уравновешивания перепадов температуры крайне выгодно не только в плане комфорта и удобства, но и в плане экономии средств. Дело в том, что путем регулирования температуры жидкости на «обратке» отопительного прибора можно значительно снизить объемы потребляемого топлива, да и на эффективности самой системы это отразится позитивно

В некоторых системах клапан попросту необходим. Например, в системе «теплого пола» данное устройство предотвращает перегрев напольного покрытия выше заданного уровня комфортности, тем самым избавляя пользователей от неприятных ощущений

Дело в том, что путем регулирования температуры жидкости на «обратке» отопительного прибора можно значительно снизить объемы потребляемого топлива, да и на эффективности самой системы это отразится позитивно. В некоторых системах клапан попросту необходим. Например, в системе «теплого пола» данное устройство предотвращает перегрев напольного покрытия выше заданного уровня комфортности, тем самым избавляя пользователей от неприятных ощущений.

Подобного рода регулирующие устройства также используются в системах водоподачи в целях получения перманентного потока с требуемой температурой. Простейшим примером является обыкновенный смеситель, при котором можно сделать воду горячее/прохладнее открытием/закрытием холодного крана.

Предохранительный клапан для бойлера

Ранее мы описывали как выбрать и подключить предохранительный клапан для бойлера, рассказывали о сферах его применения и внутреннем устройстве. В дополнение к этой статье рекомендуем ознакомится:

Популярные производители и стоимость их продукции

Ознакомившись с ассортиментом рынка, вы сможете отыскать множество трехходовых клапанов. Наиболее популярным считается трехходовой клапан для отопления с терморегулятором Esbe. Его можно приобрести за 1800 руб. Продукция шведской компании существует на рынке более сотни лет. Этот прибор является долговечным и качественным, поэтому хорошо зарекомендовал себя во многих сферах.

Истинным детищем высоких технологий является продукция компании Honeywell. Клапаны этой фирмы удобны, комфортны и просты в управлении. Они отличаются компактностью и надежностью. Трехходовой клапан для отопления с терморегулятором Valtec – это прибор, который является относительно новым на рынке. Однако товары этой компании перспективно развиваются, ведь инженеры сотрудничают со специалистами из России и Италии. Изделия реализуются с гарантийным сроком на 7 лет, они обладают высоким качеством и вполне доступной стоимостью. Средняя цена за клапан составляет 1200 руб.

Характеристики двухходового клапана

Двухходовой кран представляет собой  модернизацию вентиля. Вмонтированный в коллектор, он, работая в автоматическом режиме, поддерживает уровень заданной температуры. В отличие от традиционного вентиля, такая модель ориентирована на пропуск жидкостного потока в одном направлении. При обратной установке весь процесс функционирования теплого пола будет нарушен. Для продления эксплуатационного срока перед клапаном монтируется фильтр для задержки механических примесей.

Термосмесительный узел теплого пола

Изготавливается такой термосмесительный кран из латуни, стали, а также чугуна. Включает в себя термостатическую головку с жидкостным датчиком, целевая роль которого включает контроль температуры теплоносителя. При его функционировании прохладная вода, идущая из «обратки», поступает постоянно, в то время как горячий теплоноситель подается только при необходимости.

Схема двухходового клапана

Благодаря подобной схеме, теплый пол не перегревается, следовательно, его эксплуатационный срок удлиняется. Поскольку пропускная способность двухходового клапана сравнительно невысокая, регулирование температуры производится плавно, без скачков. Специалистами рекомендуется применять этот прибор при обустройстве теплых полов на значительной площади, превышающей 200 м2.

Устройство и принцип работы трёхходового клапана

Трёхходовой термостатический смесительный клапан включает в себя несколько конструктивных элементов:

• корпус (как правило, из латуни);
• внутренние камеры в количестве 3 шт.;
• тарельчатые клапаны, которые выполняют разграничительную роль и находятся между камер;
• термоголовка;
• шток.

Рассмотрим принцип работы трёхходового термостатического смесительного клапана в 2 этапа:

1. Посредством воздействия на шток проход для одного потока рабочей среды открывается, а для другого — наоборот, закрывается. Таким образом, происходит смешивание потоков в камере устройства и регуляция температуры теплоносителя в коммуникации.
2. Смешанная вода, достигшая необходимой температуры, перемещается из камеры клапана дальше по трубам. Из камеры теплоноситель попадает в трубу через третий патрубок устройства. Регуляция штокового элемента контролируется специальным элементом — термоголовкой.

Как работает трехходовой клапан в системе отопления

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

1. Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:
2. С постоянным гидравлическим режимом.
3. С переменным.

Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей.

Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.

Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.

Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.

По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.

Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.

Виды трехходовых клапанов по принципу работы

• По принципу действия этот вид делится на два подвида:
• Смесительные.
• Разделительные.

Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.

Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.

Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.

По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.

Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.

1. Современный трехходовой кран делится на два типа по способу управления:
2. Ручной.
3. Электрический.

Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.

Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.

Особенности установки и подстройки

Установить смеситель с термостатом для ванной с душем можно своими руками, не приглашая специалиста, поскольку монтаж этого устройства ничем не отличается от установки обычного смесителя. Однако при монтаже термостатического смесителя необходимо обеспечить симметричность подачи горячей и холодной воды.

Важно, чтобы кран подачи холодного потока воды располагался справа, а рычаг подачи горячей воды находился слева, иначе терморегулятор просто не будет работать. На рынке сантехнических приборов моно найти правосторонние и левосторонние и правосторонние модели данных устройств, что значительно облегчает процесс установки этих конструкций

Давление в сетях водоснабжения в доме часто значительно отличается от заводских параметров устройства с терморегулятором. Модель смесителя может быть рассчитана на температуру воды 55 градусов, а из крана течет поток с температурой 60 градусов. В этом случае необходимо произвести подстройку термостата. Чтобы правильно выполнить калибровку термостата, нужно снять защитную крышку, и вручную, при помощи рукоятки и обычного термометра, подогнать значения температуры воды.

Производители предлагают термосмесители с открытым и закрытым типом установки. С монтажом первых вопросов не возникает. А вот второй потребует штробления стен или оборудования специального короба из гипсокартона, в котором скрывают все коммуникации и элементы устройства. Наружу выводят только панель и регуляторы. А при необходимости отремонтировать смеситель или водопровод в этом месте, потребуется разобрать стену.

Также следует отметить, что данные смесители требуют использования специальных фильтров для воды. Их также можно установить самостоятельно, согласно инструкции по монтажу, которая прилагается к аппарату при покупке, и время от времени менять фильтрующие пластинки. Если не установить фильтры или не вовремя их поменять, то смеситель быстро выйдет из строя из-за жесткой воды. А ремонт или покупка нового устройства обойдется гораздо дороже.

Монтаж и подсоединение трехходового клапана к теплому полу

Подключать трёхходовой клапан на тёплый пол несложно, это под силу сделать своими руками. Главное выполнять действия согласно приложенной инструкции.

Все входы и выходы обозначены буквами:

• A — вход для нагретого теплоносителя;
• С — входное отверстие для охлаждённой воды;
• AB — выходное отверстие.

Прежде чем подключать прибор, следует учитывать, что возможно потребуется его демонтаж, поэтому необходимо иметь беспрепятственный подход к узлу.

Материалы и инструменты

Перед установкой клапана требуется запастись необходимым инструментом. Потребуются гаечные ключи (2 шт), пассатижи, гайки-американки с прокладками накидного типа, лента ФУМ.

Ход работ

Подключение теплого пола к системе отопления. Трёхходовой смесительный клапан.

Смотрите это видео на YouTube

Для этого на регуляторе выставляется минимальный показатель, затем пускается через клапан горячая вода. Если устройство функционирует правильно, то заслонка должно сразу закрыться.

Монтаж крана необходимо производить совместно с установкой коллекторной группы и до заливки стяжки.

При применении любой схемы, установка клапана осуществляется с использованием накидных гаек- американок.

Работа выглядит так:

1. Очищаются фитинги расположенные с торцов труб от загрязнений и заусенец.
2. Та же процедура проделывается с патрубками клапана.
3. Производится проверка на наличие прокладок в гайке.
4. Затем накручиваются гайки на патрубки и затягиваются — но не сильно. В этой процедуре участвуют два ключа — один для закручивания гайки, второй для придерживания вентиля.
5. Перед клапаном устанавливается механический фильтр.

Следует отслеживать правильность подсоединения выходов вентиля: к А — горячая вода, к B байпас идущей от обратки, к AB коллектор с отводами для пола.

Для обеспечения герметичности стыков рекомендовано накручивать сантехническую ленту или ленту ФУМ.

Проверка системы

Помимо правильной установки смесительного крана, требуется его проверка в работе. Тестирование системы проводится при нагретом теплоносителе до 25 градусов. Время проведения опрессовки составляет сутки.

Факторы выбора смесительного приспособления для теплого пола

Перед тем, как начать установку трехходового клапана на теплый пол или любого другого устройства, необходимо учесть ряд факторов. В частности, большое значение имеет отапливаемая площадь.

Наименее затратными с экономической точки зрения будут стандартные вентили, однако они используются только для маленьких помещений. В то же время, для оборудования небольшой комнаты, ванной или туалета например, совсем не нужно тратить большие деньги на узел подмеса. Несколько дороже будет установка трехходовых клапанов, однако они позволят автоматически регулировать температуру.

Безусловно, несколько дороже будут стоить устройства со встроенными терморегуляторами. Хотя различие между двухходовыми и трехходовыми клапанами будет не слишком большим. Намного дороже будет стоить узел подмеса.

Как вариант, если цена узла подмеса для большой комнаты кажется неподъемной, можно собрать его самостоятельно, если у вас есть необходимый опыт и багаж технических знаний. При желании, можно найти множество схем установки регуляторов для теплых полов, которые несложно выполнить самостоятельно. В любом случае, самостоятельная компоновка узла из отдельных элементов позволит существенно сэкономить.

Как установить разделяющий клапан своими руками

Обеспечение количественной регулировки за счет изменения затрат жидкости – вот основная функция, которую выполняет такой трехходовой клапан. Принцип работы его предельно прост и был рассмотрен выше. Он применяется там, где возможен перепуск жидкости на «обратку», а прекращение циркуляции, напротив, не допускается.

Обратите внимание! Эта схема подключения обрела широкую популярность в узлах водо- и воздухонагрева, которые подключены от индивидуальных котелен. В целях увязки гидроконтуров необходимо, чтобы потери напора потребителя были равны потерям на клапане-балансире в байпасе

Приведенная здесь схема предназначается для установки на те трубопроводы, в которых имеет место чрезмерный напор. Жидкость в данном случае перемещается за счет сильного напора, образованного с помощью циркуляционного насоса

В целях увязки гидроконтуров необходимо, чтобы потери напора потребителя были равны потерям на клапане-балансире в байпасе. Приведенная здесь схема предназначается для установки на те трубопроводы, в которых имеет место чрезмерный напор. Жидкость в данном случае перемещается за счет сильного напора, образованного с помощью циркуляционного насоса.

Какие бывают трехходовые клапаны

Сегодня существует масса самых разных вариантов, отличающихся как по конфигурации, так и по внешнему виду, однако принцип действия неизменен. Самый простой – смесительный клапан, делиться всего на 2 вида:

• Трехходовой смесительный клапан;
• Клапан с предварительной настройкой.

(в первом случае регулировка осуществляется в штатном режиме, во втором – регулировка возможна на усмотрение пользователя).

Отличить клапан среди других предлагаемых на рынке деталей достаточно просто – клапан всегда имеет 3 патрубка:

• В первый подается горячий поток;
• Во второй подается холодный поток;
• Третий патрубок является выходом и через него проходит уже смешанный, сбалансированный по температуре поток.

Направление потока

Главной задачей данной детали является защита от попадания холодной жидкости в рубашку котла в момент его первичного разогрева.

В случае если не использовать клапан, или поставить его неправильно, горячая вода не будет поступать в систему, соответственно – ни о каком обогреве не может идти речи.

За счет клапана теплоноситель будет циркулировать в первичном контуре до того момента, пока не прогреется до требуемой температуры– в зависимости от типа котла это значение может колебаться от 40 до 50 градусов.

После того, как температура будет достигнута, термостат (который и отвечает за проверку текущего градуса в контуре) взаимодействует со штоком, который, в свою очередь будет открываться, для вывода холодной воды из действующей отопительной системы.
